第四章透视制图在现实的生活中，我们都有这样的体会，同样大小的物体离我们近就显得大，反之就显得小。
在中国古代的山水画论中也有这样的叙述“远山无石、远树无枝”。
根据这种现象，我们把人眼做为投影中心进行中心投影便可得到物体的透视投影；利用透视投影进行制图称透视制图；用透视制图做出的图形便称透视图。
透视图具有立体感强、真实感强的特点，依据透视图还可以绘制也更加逼真的效果图，也称表现图，它能使观者如睹实物，即使不是专业制图人们一样也能看懂。
因而在众多的竞标审批中，透视效果图是必不可少的一部分图纸。
当年丹麦的环境艺术设计师伍重就是凭一张小小的效果图赢得了举世闻名的悉尼歌剧院的设计竞标。
由此可知，透视制图在咱们环境艺术设计制图中也占有重要的地位，也是极为重要的组成部分之一。

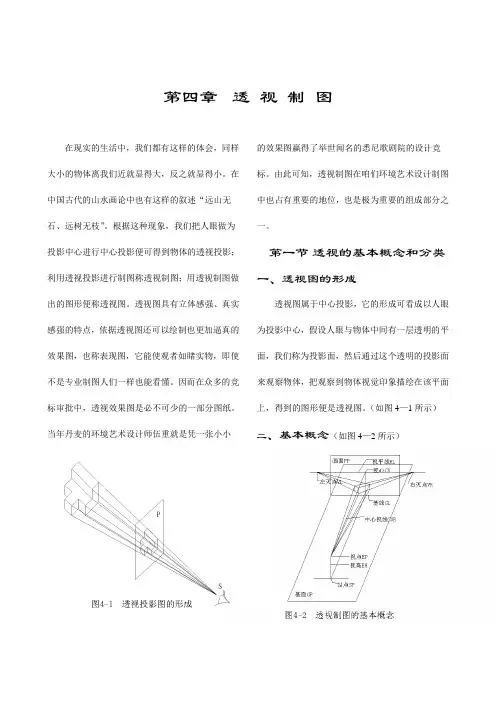

第一节透视的基本概念和分类一、透视图的形成透视图属于中心投影，它的形成可看成以人眼为投影中心，假设人眼与物体中间有一层透明的平面，我们称为投影面，然后通过这个透明的投影面来观察物体，把观察到物体视觉印象描绘在该平面上，得到的图形便是透视图。
（如图4—1所示）二、基本概念（如图4—2所示）1、视点：EP(eye point)人眼的观测点。
2、站点：SP(standing point)人在地面上的观测位置。
3、视高：EH(eye high)眼睛距离地面的高度。
4、基面：GP(ground plane)地面。
5、画面：PP(picture plane)假想的位于视线前方的作图面，画面垂直于基面。
6、基线：GL(ground line)基面和画面的交界线。
7、视平线：HL(horizon line)画面上与视点同一高度的一条线，也就是说此线高度等于视高。
8、视心：CV(center of vision)过视点向画面分垂线，交视平线上的一点。
9、中心视线：CVR(center visual ray)过视点向视心的射线。
10、灭点：VP(vanishing point)透视线的消失点，其位置在视平线上，一点透视的消失点称VP，二点透视的消失点称VL（左灭点）、VR（右灭点）、三点透视则增加一个位于视平线外的灭点。
