半导体器件原理与工艺(器件)1 LN

半导体器件原理与工艺1. 引言半导体器件是当代电子工业中应用最广泛的关键元件之一。

它们以其小巧、高效、可靠等特点，被广泛应用于通信、计算、能源等领域。

本文将介绍半导体器件的基本原理和制造工艺。

2. 半导体器件的基本原理2.1 半导体材料半导体器件通常使用硅（Si）或镓砷化镓（GaAs）等半导体材料作为基底。

半导体材料具有介于导体和绝缘体之间的电导性能。

2.2 禁带宽度和掺杂半导体材料有一个禁带宽度，即能量区间中不能存在电子或空穴。

通过掺杂过程，向半导体中引入少量杂质，可以改变其电导性能。

2.3 P型和N型半导体根据掺杂的杂质类型，半导体可以分为P型和N型。

P型半导体中，杂质原子会提供空穴，使半导体带正电荷；N型半导体中，杂质原子会提供额外的电子，使半导体带负电荷。

2.4 PN结PN结是半导体中最基本的器件之一。

它是由P型和N型半导体材料的结合而成，形成一个具有电势差的结。

PN结具有正向电流和反向电流的特性，广泛应用于二极管、三极管等器件中。

3. 半导体器件的制造工艺3.1 晶体生长半导体器件的制造从晶体生长开始。

晶体生长是指将半导体材料从气态或溶液态转化为晶体态的过程。

通过控制生长条件和杂质掺杂，可以得到具有所需电学性能的晶体。

3.2 制造流程半导体器件的制造流程包括多个步骤，如晶圆制备、光刻、蒸发、扩散、化学气相沉积等。

这些步骤通过精密的工艺控制，将半导体材料转化为具有特定功能的器件。

3.3 掩膜技术在制造过程中，掩膜技术被广泛应用。

掩膜技术包括光刻、硅酸膜和金属膜等。

通过在半导体表面形成不同的掩膜层，可以限制不同的区域进行不同的工艺步骤，实现复杂的器件结构。

3.4 清洗和测试制造完成后，半导体器件需要进行清洗和测试。

清洗过程可以去除表面的污染物，保证器件的性能和可靠性。

测试过程可以验证器件的电学性能是否符合要求。

4. 结论半导体器件原理和工艺是现代电子工业的核心内容之一。

通过了解半导体材料的特性、PN结的作用以及制造过程中的各个步骤，我们可以更好地理解和应用半导体器件。

半导体器件物理与工艺笔记半导体器件物理与工艺是一个关于半导体器件的科学领域，主要研究半导体材料的性质、器件的物理原理以及制造工艺等方面的知识。

以下是一些关于半导体器件物理与工艺的笔记：1. 半导体基本概念：- 半导体是指在温度较高时表现出导电性的材料，但在室温下又是非导体的材料。

- 半导体材料有两种类型：N型半导体和P型半导体。

N型半导体是掺杂了电子供体（如磷或砷）的半导体，P型半导体是掺杂了空穴供体（如硼或铝）的半导体。

2. PN结：- PN结是由N型半导体和P型半导体通过扩散而形成的结构。

- 在PN结中，N区的自由电子从N区向P区扩散，而P区的空穴从P区向N区扩散，产生了电子-空穴对的复合，形成正负离子层。

- 在PN结的平衡态下，电子从N区向P区扩散的电流等于空穴从P区向N区扩散的电流，从而形成零电流区域。

3. PN结的运行状态：- 正向偏置：将P区连接到正电压，N区连接到负电压，使PN结变突。

此时，电子从N区向P区流动，空穴从P区向N区流动，形成正向电流。

- 反向偏置：将P区连接到负电压，N区连接到正电压。

此时，电子从P区向N区流动，空穴从N区向P区流动，形成反向电流。

- 断电区：当反向电压超过一定电压（称为击穿电压）时，PN结会进入断电区，电流急剧增加。

4. 半导体器件制造工艺：- 掺杂：在制造半导体器件时，需要将掺杂剂（如磷、硼等）加入到半导体材料中，改变半导体的电子结构，使其成为N型或P型半导体。

- 光刻：通过光刻技术，在半导体材料表面上制作出微小的图案，用于制造电路中的导线和晶体管等元件。

- 氧化：将半导体材料置于高温下与氧气反应，形成一层硅氧化物薄膜，用于对半导体器件进行绝缘和隔离。

- 金属沉积：将金属材料沉积在半导体材料上，用于制造电子元件中的金属电极。

- 焊接：将多个半导体器件通过焊接技术连接在一起，形成电子电路。

这些只是半导体器件物理与工艺的一部分内容，该领域还涉及到更深入的知识和技术。

施敏半导体器件物理与工艺 pdf 施敏半导体器件物理与工艺pdf：详细解析半导体器件的物理性质和制程技术 施敏半导体器件物理与工艺pdf是一本系统地介绍半导体器件物理性质和制程技术的文档。

本文将以一个逐步思考的方式，详细描述半导体器件的物理性质和制程技术，并通过举例来加深理解。

本文具有清晰的结构，包括前言、主体部分和总结，以确保读者能够全面了解半导体器件的物理性质和制程技术。

第一部分：半导体器件的物理性质 在本部分，我们将首先介绍半导体器件的基本概念和性质。

我们将从半导体材料的能带结构开始，解释导电性差异的原因以及控制电流的机制。

我们将详细讨论pn结的形成、载流子注入和扩散，并介绍不同类型的半导体器件如二极管、晶体管和场效应晶体管。

此外，我们还将介绍半导体器件的基本特性，如电流-电压特性和频率响应特性。

第二部分：半导体器件的制程技术 在本部分，我们将重点讨论半导体器件的制程技术。

我们将详细描述半导体器件的制造过程，并重点介绍光刻、扩散、蚀刻和沉积等关键制程步骤。

我们将解释每个制程步骤的原理、方法和影响因素，并提供实际例子来说明。

此外，我们还将讨论半导体器件的封装技术和测试技术，以确保器件的可靠性和性能。

第三部分：半导体器件物理与工艺的联系 在本部分，我们将探讨半导体器件物理性质与制程技术的密切联系。

我们将详细说明物理性质如材料的能带结构、载流子注入和扩散是如何影响制程技术的选择和结果的。

我们还将介绍如何通过物理性质的优化来改进器件的性能，并讨论不同制程参数对器件性能的影响。

通过本文的详细解析，我们可以深入了解半导体器件的物理性质和制程技术。

我们了解了半导体器件的基本概念和性质，以及其在电流控制和信号放大中的重要作用。

我们还学习了半导体器件的制程技术，以及如何根据物理性质来改进器件的制程过程。

通过这些知识，我们能够更好地设计、制造和测试半导体器件，以满足不同应用领域的需求。

总结起来，施敏半导体器件物理与工艺pdf通过清晰的结构、逐步思考的方式，详细描述了半导体器件的物理性质和制程技术。

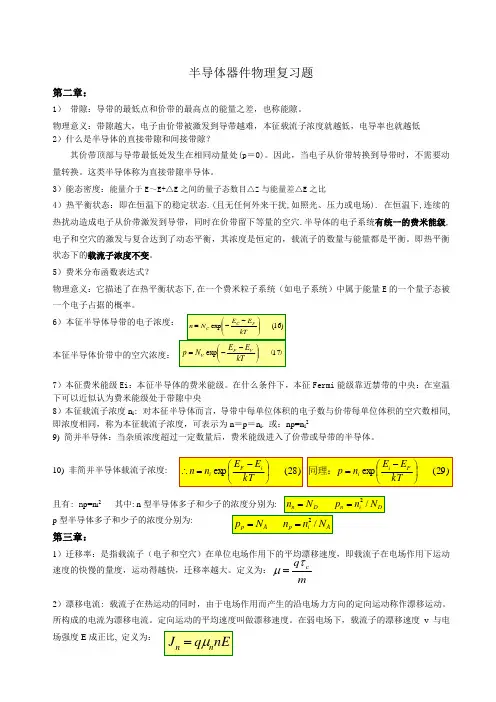

半导体器件物理复习题第二章：1） 带隙：导带的最低点和价带的最高点的能量之差，也称能隙。

物理意义：带隙越大，电子由价带被激发到导带越难，本征载流子浓度就越低，电导率也就越低2）什么是半导体的直接带隙和间接带隙？其价带顶部与导带最低处发生在相同动量处(p ＝0)。

因此，当电子从价带转换到导带时，不需要动量转换。

这类半导体称为直接带隙半导体。

3）能态密度：能量介于E ～E+△E 之间的量子态数目△Z 与能量差△E 之比4）热平衡状态：即在恒温下的稳定状态.(且无任何外来干扰,如照光、压力或电场). 在恒温下,连续的热扰动造成电子从价带激发到导带，同时在价带留下等量的空穴.半导体的电子系统有统一的费米能级,电子和空穴的激发与复合达到了动态平衡，其浓度是恒定的，载流子的数量与能量都是平衡。

即热平衡状态下的载流子浓度不变。

5）费米分布函数表达式？物理意义：它描述了在热平衡状态下,在一个费米粒子系统（如电子系统）中属于能量E 的一个量子态被一个电子占据的概率。

6本征半导体价带中的空穴浓度：7）本征费米能级Ei ：本征半导体的费米能级。

在什么条件下，本征Fermi 能级靠近禁带的中央：在室温下可以近似认为费米能级处于带隙中央8）本征载流子浓度n i : 对本征半导体而言，导带中每单位体积的电子数与价带每单位体积的空穴数相同,即浓度相同，称为本征载流子浓度，可表示为n ＝p ＝n i . 或：np=n i 29) 简并半导体：当杂质浓度超过一定数量后，费米能级进入了价带或导带的半导体。

10) 非简并半导体载流子浓度:且有: n p=n i 2 其中: n 型半导体多子和少子的浓度分别为:p 型半导体多子和少子的浓度分别为: 第三章：1）迁移率：是指载流子（电子和空穴）在单位电场作用下的平均漂移速度，即载流子在电场作用下运动速度的快慢的量度，运动得越快，迁移率越大。

定义为： 2）漂移电流:载流子在热运动的同时，由于电场作用而产生的沿电场力方向的定向运动称作漂移运动。

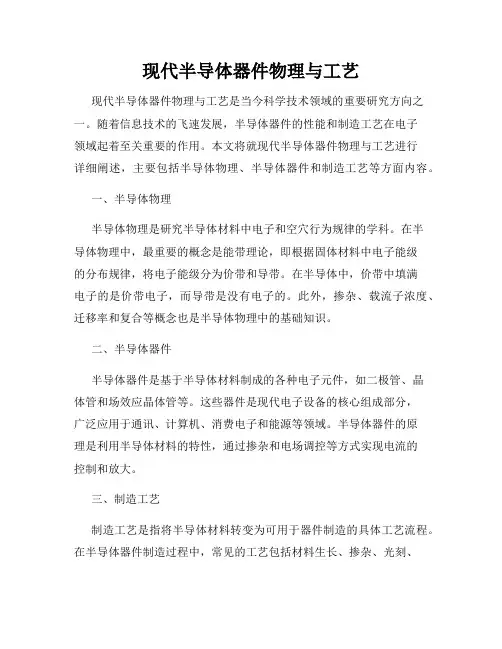

现代半导体器件物理与工艺现代半导体器件物理与工艺是当今科学技术领域的重要研究方向之一。

随着信息技术的飞速发展，半导体器件的性能和制造工艺在电子领域起着至关重要的作用。

本文将就现代半导体器件物理与工艺进行详细阐述，主要包括半导体物理、半导体器件和制造工艺等方面内容。

一、半导体物理半导体物理是研究半导体材料中电子和空穴行为规律的学科。

在半导体物理中，最重要的概念是能带理论，即根据固体材料中电子能级的分布规律，将电子能级分为价带和导带。

在半导体中，价带中填满电子的是价带电子，而导带是没有电子的。

此外，掺杂、载流子浓度、迁移率和复合等概念也是半导体物理中的基础知识。

二、半导体器件半导体器件是基于半导体材料制成的各种电子元件，如二极管、晶体管和场效应晶体管等。

这些器件是现代电子设备的核心组成部分，广泛应用于通讯、计算机、消费电子和能源等领域。

半导体器件的原理是利用半导体材料的特性，通过掺杂和电场调控等方式实现电流的控制和放大。

三、制造工艺制造工艺是指将半导体材料转变为可用于器件制造的具体工艺流程。

在半导体器件制造过程中，常见的工艺包括材料生长、掺杂、光刻、蚀刻、沉积、清洗和封装等。

这些工艺涉及到多个微米到纳米的尺度，并需要高精度的设备和稳定的工艺控制，以确保器件的性能和稳定性。

四、半导体器件的发展与应用随着科技的进步，半导体器件的发展已经进入纳米时代。

在微电子制造中，将半导体器件的尺寸不断缩小和集成化，使得芯片的速度更快，功耗更低，存储容量更大。

此外，半导体器件广泛应用于无线通信、物联网、人工智能和新能源等领域，为社会经济的发展和人们的生活带来了巨大的改变和便利。

总结：现代半导体器件物理与工艺是电子技术领域中非常重要的研究方向。

深入理解半导体物理、研究半导体器件的设计与制造工艺，对于提高半导体器件的性能和制造过程的控制非常关键。

只有不断推进半导体器件技术的研究与创新，才能满足人们对于更高性能、更低功耗的电子产品的需求，推动科技的进步与社会的发展。

半导体工作原理半导体是一种具有特殊导电性质的物质，它在现代电子技术中起着重要的作用。

本文将深入探讨半导体的工作原理及其在电子设备中的应用。

一、半导体基础知识半导体是介于导体和绝缘体之间的一类材料，其导电性介于金属和非金属之间。

半导体中的载流子可以是电子或空穴，它们的行为受到原子晶格结构及掺杂材料的影响。

二、杂质掺杂为了改变半导体的导电性能，可以通过掺杂来引入少量杂质原子。

掺杂分为两种类型：n 型掺杂和 p 型掺杂。

n 型半导体是通过在原有半导体中加入能够提供自由电子的掺杂原子，如磷或砷。

p 型半导体是通过在原有半导体中加入能够提供空穴的掺杂原子，如硼或铝。

三、PN结PN 结是由一个p 型半导体与一个n 型半导体直接接触形成的结构。

在 PN 结中，由于电子从 n 区域向 p 区域迁移，形成了一个电子富集区。

同时，由于空穴从 p 区域向 n 区域迁移，形成了一个空穴富集区。

这两个富集区之间形成了一个电势差，称为内建电压。

PN 结的工作原理基于这一内建电势差。

四、正向偏置和反向偏置在实际应用中，PN 结可以通过外加电压来改变其导电性能。

当外加正向电压时，即 p 区域连接正极，n 区域连接负极，这种情况下，电子从 n 区域向 p 区域迁移，空穴从 p 区域向 n 区域迁移，PN 结导通。

这被称为正向偏置。

当外加反向电压时，即 p 区域连接负极，n 区域连接正极，这种情况下，电子和空穴被引向迁移到 PN 结两端，PN 结不导电。

这被称为反向偏置。

五、二极管二极管是由一个 P 型半导体和一个 N 型半导体组成的器件。

在二极管中，当施加正向电压时，电流通过，而在施加反向电压时，电流被阻止通过。

二极管可用于整流、保护电路及信号调制等应用。

六、晶体管晶体管是一种三层结构的半导体器件，由一个 p 型半导体和两个 n型半导体组成。

晶体管分为 NPN 型和 PNP 型两种。

晶体管的工作原理基于外加电压的控制，当外加电压超过一定阈值时，电流得以通过，否则电流被阻断。

半导体材料与工艺之晶体生长原理引言半导体材料是现代电子技术和信息技术的基础。

而半导体晶体生长是制备高质量半导体材料的重要工艺步骤。

本文将介绍半导体晶体生长的原理和主要方法。

晶体生长原理晶体是由原子、分子或离子按照一定的排列规律组成的周期性结构。

晶体生长是指将溶液或气体中的原子、分子或离子聚集并排列成晶体的过程。

晶体生长的最基本理论是热力学。

根据热力学规律，当外界温度低于晶体的熔点时，溶液或气体中的物质会以最稳定的晶体结构形式凝固下来。

晶体的生长过程受到温度、浓度、溶液中杂质的存在等因素的影响。

晶体生长方法根据晶体生长的不同原理和条件，可以采用多种方法进行晶体生长。

下面将介绍几种常见的晶体生长方法。

熔体生长法熔体生长法是将固态物质或化合物加热至熔点，然后通过冷却使其重新凝固成晶体的方法。

这种方法适用于一些高熔点的材料，如硅、锗等。

在熔体生长法中，首先将材料加热至熔点，形成熔融状态的液体。

然后，通过适当的冷却速度，使液体逐渐凝固成晶体。

通过控制冷却速度和降温梯度等参数，可以控制晶体的生长速度和质量。

气相生长法气相生长法是将反应气体输送到反应器中，通过化学反应使气体中的物质凝聚成晶体的方法。

这种方法适用于一些低沸点的材料，如氮化硅、氧化硅等。

在气相生长法中，通过控制反应气体的温度和压力，使其在反应器中发生适当的化学反应。

反应产生的物质凝聚在衬底上，逐渐生长成晶体。

通过控制反应气体的流量和反应时间等参数，可以控制晶体的生长速度和质量。

溶液生长法溶液生长法是将适量溶解于溶剂中的物质逐渐凝结成晶体的方法。

这种方法适用于一些易溶于溶剂的材料，如盐类、金属氧化物等。

在溶液生长法中，首先将物质溶解在溶剂中，形成浓度适当的溶液。

然后，通过缓慢蒸发溶剂或通过其他化学反应，使物质逐渐凝结成晶体。

通过控制溶液的浓度、溶剂的蒸发速度等参数，可以控制晶体的生长速度和质量。

晶体生长的应用晶体生长在半导体材料和器件制备过程中具有重要的应用价值。

T互联N+教育internet Education课程体系教学案例的探索与融入—以《半导体器件与工艺》为例□刘志福田甜李杨李莹储耀卿上海应用技术大学材料科学与工程学院【摘要】半导体材料作为当代信息技术产业的核心和革命先导，一直处于微电子、信息、绿色能源等产业的发展前沿，成为新材 料产业的重要组成部分。

但是，作为培养企业一线高端应用创新人才的平台基地，应用创新型大学担负着重要的使命，同时在现代 化的教育体系中扮演着引领性的关键作用。

除了传道授业解惑以外，提高学生的思政素养、主人翁意识，更是大学的培养方向。

应 用创新型人才德育素养的提升与职业精神的培育也在教学中发挥着很大作用。

挖掘课程中的思政元素，与专业知识相融合，让思政 教育辅助专业内容，使专业内容在思政教育中升华。

提升学生的专业认同感，树立专业意识，对自己的职业生涯进行认识和定位。

【关键词】半导体专业教学案例应用创新型人才前言材料科学与工程专业是培养基础研究与应用创新人才的核心专业，面对竞争日益激烈的国际竞争，对人才的培养要求也越来越高。

可以说，材料科学的快速发展是关系国家未来国际地位的重要保障。

《半导体器件与工艺》课程体系作为面向该专业的一门专业必修课，课程涉及的半导体器件原理与制造工艺不仅在半导体微电子行业，还在芯片设计、集 成电路、L E D产业领域有着重要的应用，也是目前国家在芯片卡脖子核心领域中重要的一环，在材料专业学生培养计划中占据重要的地位。

近年来，我校已经毕业的学生凭借所掌握的知识，已经进入半导体核心企业工作，如中芯国际、华 虹半导体、日月光半导体、晶澳太阳能等。

这说明该课程体系有助于培养该行业急需的应用型人才。

然而，现代职业教育体系建设过程中，大学除了教授专业知识外，对于学生的职业素养培养时间和占比欠缺，这是目前教育体系中缺失的重要一环，进而导致学生进入社会后难以短时间适应新的评价机制，降低了人才的培养力度，在多方面使得学生缺乏一定的职业素养。

半导体器件的物理原理与工艺控制半导体器件是现代电子技术的基石，它们广泛应用于电子计算机、通信、能源等领域。

半导体器件的物理原理和工艺控制是制造高性能半导体器件的关键。

本文将从半导体物理、半导体器件的制造过程、工艺控制等方面出发，探讨半导体器件的物理原理与工艺控制。

一、半导体器件的物理原理半导体器件是一种由半导体材料制成的电子器件。

半导体材料具有由于出现掺杂而产生的高载流子浓度，同时还具有良好的透明性、导电性和光电转换性能等特点。

在半导体材料中，由于掺杂原子在晶格中的替换和空位子的形成，会导致能带结构的变化，从而改变了其导电性。

半导体器件的工作原理也是基于这一物理原理实现的。

半导体材料的电导率和电阻率可通过控制掺杂浓度和类型来达到目标，其掺杂浓度通常是以10的幂次来表示的，掺杂的方式有：1、P型半导体：加入三价元素（如Al、Ga、In等）掺杂，使得材料中空穴浓度（空位子）增加。

2、N型半导体：加入五价元素（如P、As、Sb等）掺杂，使得材料中自由电子浓度增加。

当P型半导体与N型半导体加以适量的掺杂后，且外加一定偏压，将会形成PN结，实现半导体器件的基本工作原理。

二、半导体器件的制造过程半导体器件的制造过程包括晶体生长、晶片加工、电极连接等多个环节。

1、晶体生长晶体生长是制造半导体器件的第一步，通过在高温、高压下的化学反应，从新鲜的高纯度（99.9999%）原材料中先形成纯净的晶体原料。

然后将这些纯净的晶体原料通过气相沉积、液相外延、等离子体等方法，在快速成核和晶体生长之间保持平衡，从而形成晶体棒。

这个过程需要进行连续的质量检测来确保质量。

2、晶片加工晶片加工是半导体器件制造的重要工艺，通过对晶体棒进行切割、抛光、工艺加工等工艺步骤，将晶片制备成符合制造要求的晶片形态。

在半制造过程中，还需要进行腐蚀、离子注入、膜沉积、金属化等工艺操作来制备出所需的器件结构和电气连接结构。

3、电极连接电极连接是将制造好的晶片与外部电路连接起来的关键环节，它决定器件的性能和可靠性。

半导体器件原理简明教程习题答案傅兴华1.1简述单晶、多晶、非晶体材料结构的基本特点.解整块固体材料中原子或分子的排列呈现严格一致周期性的称为单晶材料;原子或分子的排列只在小范围呈现周期性而在大范围不具备周期性的是多晶材料; 原子或分子没有任何周期性的是非晶体材料.1.6什么是有效质量，根据E(k)平面上的的能带图定性判断硅鍺和砷化镓导带电子的迁移率的相对大小.解有效质量指的是对加速度的阻力. 由能带图可知,Ge 与Si 为间接带隙半导体,Si 的Eg 比Ge 的Rg 大，所以Ge μ>Si μ.GaAs 为直接带隙半导体,它的跃迁不与晶格交换能量,所以相对来说GaAs μ>Ge μ>Si μ.1.10假定两种半导体除禁带宽度以外的其他性质相同,材料1的禁带宽度为1.1eV,材料2的禁带宽度为 3.0eV,计算两种半导体材料的本征载流子浓度比值,哪一种半导体材料更适合制作高温环境下工作的器件?解本征载流子浓度:)exp()(1082.4215Tdp dn i k Eg m m m n ⨯= 两种半导体除禁带以外的其他性质相同∴)9.1exp()exp()exp(0.31.121Tk k k n n TT ==-- T k 9.1>0∴21n n >∴在高温环境下2n 更合适 1.11在300K 下硅中电子浓度330102-⨯=cm n ,计算硅中空穴浓度0p ,画出半导体能带图,判断该半导体是n 型还是p 型半导体.解317321002020010125.1102)105.1(p -⨯=⨯⨯==→=cm n n n p n i i ∴>00n p 是p 型半导体 1.16硅中受主杂质浓度为31710-cm ,计算在300K 下的载流子浓度0n 和0p ,计算费米能级相对于本征费米能级的位置,画出能带图. 解317010-==cmN p A 200i n p n =T=300K →310105.1-⨯=cm n i330201025.2-⨯==∴cm p nn i 00n p > ∴该半导体是p 型半导体)105.110ln(0259.0)ln(10170⨯⨯==-i FPi n p KT E E1.27砷化镓中施主杂质浓度为31610-cm ，分别计算T=300K 、400K 的电阻率和电导率。
