第一章半导体器件与工艺技术的发展2

1-1什么是集成电路？解：集成电路是通过一系列特定的平面制造工艺，将晶体管、二极管等有源器件和电阻、电容等无源器件，按照一定的电路互联关系，“集成”在一块半导体单晶片上，冰封装在一个保护外壳内，能执行特定功能的复杂电子系统。

1-2集成电路制造的主要工艺有哪些？解：重复清洗、氧化、化学气相淀积、金属化、光刻、刻蚀、掺杂和平坦化。

1-3画出集成电路中电阻、电容、二极管、晶体管、场效应晶体管和CMOS反相器的结构图。

1-4半导体工艺经历了哪几种工艺发展过程？现在采用的是哪种工艺技术？解：（1）1952年肖克莱发明了生产型晶体管，其特点是在晶体管生长过程中形成NPN型晶体管。

（2）同年萨拜提出了合金结型晶体管，其原理是将铟球放置在锗片的两边，在高温下溶解锗而形成两个PN结。

（3）1954年贝尔实验室提出了采用气相扩散方法形成台面型结型晶体管。

（4）1960年，硅平面结型晶体管的发明；（5）1954年库尔特提出了用PN结来隔离集成电路中的各个晶体管和其他元件。

（6）1959年仙童公司的罗伯特提出了用平面工艺来制作硅集成电路。

现在采用的是硅平面工艺技术；1-5芯片制造包括哪几个阶段？简要描述各个阶段。

解：（1）硅片制备；将硅从沙中提炼并纯化，形成半导体级硅的多晶硅。

（2）芯片制造；硅片到达硅片制造厂，经过清洗、成膜、光刻、刻蚀、和掺杂（扩散、离子注入）等主要工艺之后，加工成的硅片具有永久刻蚀在硅片上的完整的集成电流。

（3）掩膜板制作；掩膜版中包括构成芯片的各层图形结构，现在最常用的掩膜版技术是石英玻璃涂敷，在石英玻璃掩膜版表面的洛层上形成芯片各层结构图形。

（4）装配与封装；芯片制造完成后，封装之前芯片要经过测试/挑选进行单个芯片的电学测试，拣选出合格芯片和不合格芯片，并作出标识，合格芯片包装在保护壳内。

（5）终测；为了确保芯片的功能，要对每个被封装的集成电路进行测试，以保障芯片的电学和环境特性参数满足要求。

半导体技术的发展半导体技术是一种广泛应用于电子工程和信息技术的关键技术。

它涉及到半导体材料的性质、制备、应用以及其发展趋势。

本文将详细介绍半导体技术的发展历程、现状以及未来趋势。

一、半导体技术的发展历程半导体技术的发展可以追溯到20世纪初，当时科学家们开始研究半导体材料的性质。

随着科学技术的不断发展，半导体技术也得到了迅速的发展。

从早期的二极管、三极管，到现代的集成电路、光电子器件等，半导体技术的应用越来越广泛。

二、半导体技术的现状目前，半导体技术已经成为现代电子工业的核心技术之一。

在现代电子设备中，半导体器件的应用已经无处不在，如手机、电脑、电视、汽车、医疗设备等。

这些半导体器件的性能和稳定性直接影响到电子设备的性能和可靠性。

此外，随着半导体技术的不断发展，其应用领域也在不断扩大。

除了传统的电子工业外，半导体技术还在能源、航空、航天等领域得到了广泛的应用。

例如，太阳能电池、LED照明、电动汽车等都离不开半导体技术的支持。

三、半导体技术的未来趋势1.更高性能的芯片随着人工智能、物联网等新兴技术的发展，对芯片的性能和算力提出了更高的要求。

因此，未来半导体技术将更加注重提高芯片的性能和算力。

通过研发更先进的制程工艺、材料和设计方法，有望实现更高性能的芯片，以满足日益增长的计算需求。

2.集成化与微型化随着电子设备的集成化和微型化趋势，半导体技术也将朝着这个方向发展。

通过将不同功能的器件集成到同一芯片上，可以降低电子设备的体积和功耗，提高其性能和可靠性。

同时，纳米级别的制程工艺也将成为未来半导体技术的重要发展方向。

3.绿色环保和可持续发展随着环保意识的不断提高，半导体产业也需要关注绿色环保和可持续发展的问题。

未来半导体技术将更加注重采用环保材料和生产工艺，减少对环境的影响。

同时，通过研发高效节能的半导体器件和设备，也有助于降低能源消耗，实现可持续发展。

4.人工智能和大数据的应用人工智能和大数据技术的发展为半导体技术提供了新的应用场景和发展机遇。

1 第一章半导体工业—3生产阶段by r53858固态器件的制造有四个不同的阶段。

（图1.19）它们是材料准备、晶体生长和晶圆准备、晶圆制造、封装。

在第一个阶段，材料准备（见第二章）是半导体材料的开采并根据半导体标准进行提纯。

硅是以沙子为原料通过转化成为具有多晶硅结构的纯硅（图1.21）。

在第二个阶段，材料首先形成带有特殊的电子和结构参数的晶体，再进行晶体生长，之后，在晶体生长和晶圆准备（见第三章）工艺中，晶体被切割成称为晶圆的薄片，并进行表面处理（图1.21）。

另外半导体工业也用锗和不同半导体材料的混合物来制作器件与电路。

材料准备晶体生长与晶圆准备晶圆制造封装第三个阶段是晶圆制造，也就是在其表面上形成器件或集成电路。

在每个晶圆上通常可形成200到300个同样的器件，也可多至几千个。

在晶圆上由分立器件或集成电路占据的区域叫做芯片。

晶圆制造也可称为制造、FAB、芯片制造或是微芯片制造。

晶圆的制造可有几千个步骤，它们可分为两个主要部分：前线工艺是晶体管和其它器件在晶圆表面上的形成；后线工艺是以金属线把器件连在一起并加一层最终保护层。

遵循晶圆制造过程，晶圆上的芯片已经完成，但是仍旧保持晶圆形式并且未经测试。

下一步每个芯片都需要进行电测（称为晶圆电测）来检测是否符合客户的要求。

晶圆电测是晶圆制造的最后一步或是封装（packaging）的第一步。

二氧化硅(沙子) 含硅气体硅反应炉多晶硅1.20 二氧化硅到半导体应用级硅的转化多晶硅硅晶体生长硅晶圆封装通过一系列的过程把晶圆上的芯片分割开然后将它们封装起来。

封装起到保护芯片免于污染和外来伤害的作用，并提供坚固耐用的电气引脚以和电路板或电子产品相连。

封装是在半导体生产厂的另一个部门来完成的。

绝大数的芯片是被单个地封装起来的，但是混合电路、多芯片模块（MCMs）或直接安装在电路板上（COB）的形式正在日趋增加。

混合电路是在陶瓷基片上将半导体器件（分立和IC）和厚或薄膜电阻及导线还有其它电子元件组合起来的形式，这些技术将在第18章中作出解释。

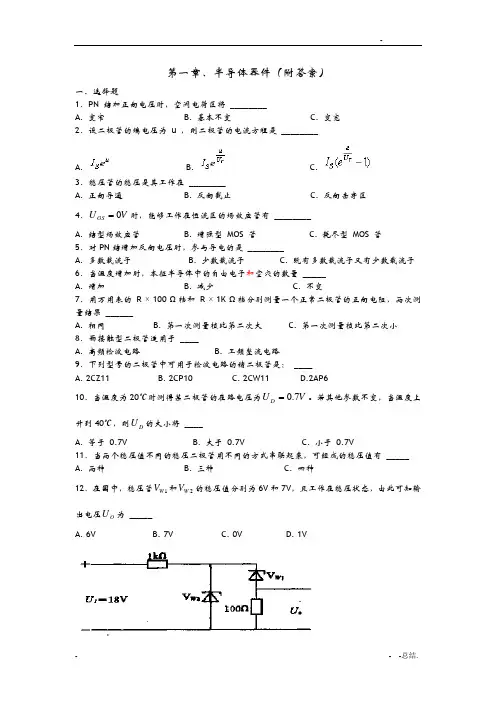

第一章、半导体器件（附答案）一、选择题1．PN 结加正向电压时，空间电荷区将 ________A. 变窄B. 基本不变C. 变宽2．设二极管的端电压为 u ，则二极管的电流方程是 ________A. B. C.3．稳压管的稳压是其工作在 ________A. 正向导通B. 反向截止C. 反向击穿区4．V U GS 0=时，能够工作在恒流区的场效应管有 ________A. 结型场效应管B. 增强型 MOS 管C. 耗尽型 MOS 管5．对PN 结增加反向电压时，参与导电的是 ________A. 多数载流子B. 少数载流子C. 既有多数载流子又有少数载流子6．当温度增加时，本征半导体中的自由电子和空穴的数量 _____A. 增加B. 减少C. 不变7．用万用表的 R × 100 Ω档和 R × 1K Ω档分别测量一个正常二极管的正向电阻，两次测量结果 ______A. 相同B. 第一次测量植比第二次大C. 第一次测量植比第二次小8．面接触型二极管适用于 ____A. 高频检波电路B. 工频整流电路9．下列型号的二极管中可用于检波电路的锗二极管是： ____A. 2CZ11B. 2CP10C. 2CW11D.2AP610．当温度为20℃时测得某二极管的在路电压为V U D 7.0=。

若其他参数不变，当温度上升到40℃，则D U 的大小将 ____A. 等于 0.7VB. 大于 0.7VC. 小于 0.7V11．当两个稳压值不同的稳压二极管用不同的方式串联起来，可组成的稳压值有 _____A. 两种B. 三种C. 四种12．在图中，稳压管1W V 和2W V 的稳压值分别为6V 和7V ，且工作在稳压状态，由此可知输出电压O U 为 _____A. 6VB. 7VC. 0VD. 1V13．将一只稳压管和一只普通二极管串联后，可得到的稳压值是（ ）A. 两种B. 三种C. 四种14．在杂质半导体中，多数载流子的浓度主要取决于 __（1）__，而少数载流子的浓度与 __（2）__有很大关系。

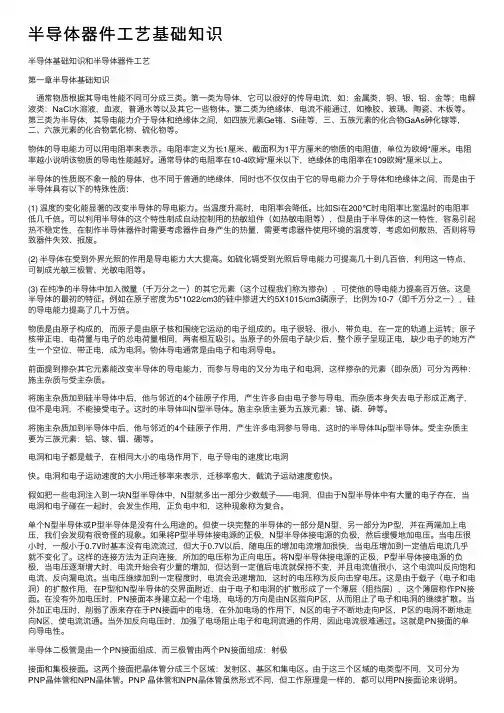

半导体器件⼯艺基础知识半导体基础知识和半导体器件⼯艺第⼀章半导体基础知识　通常物质根据其导电性能不同可分成三类。

第⼀类为导体，它可以很好的传导电流，如：⾦属类，铜、银、铝、⾦等；电解液类：NaCl⽔溶液，⾎液，普通⽔等以及其它⼀些物体。

第⼆类为绝缘体，电流不能通过，如橡胶、玻璃、陶瓷、⽊板等。

第三类为半导体，其导电能⼒介于导体和绝缘体之间，如四族元素Ge锗、Si硅等，三、五族元素的化合物GaAs砷化镓等，⼆、六族元素的化合物氧化物、硫化物等。

物体的导电能⼒可以⽤电阻率来表⽰。

电阻率定义为长1厘⽶、截⾯积为1平⽅厘⽶的物质的电阻值，单位为欧姆*厘⽶。

电阻率越⼩说明该物质的导电性能越好。

通常导体的电阻率在10-4欧姆*厘⽶以下，绝缘体的电阻率在109欧姆*厘⽶以上。

半导体的性质既不象⼀般的导体，也不同于普通的绝缘体，同时也不仅仅由于它的导电能⼒介于导体和绝缘体之间，⽽是由于半导体具有以下的特殊性质：(1) 温度的变化能显著的改变半导体的导电能⼒。

当温度升⾼时，电阻率会降低。

⽐如Si在200℃时电阻率⽐室温时的电阻率低⼏千倍。

可以利⽤半导体的这个特性制成⾃动控制⽤的热敏组件（如热敏电阻等），但是由于半导体的这⼀特性，容易引起热不稳定性，在制作半导体器件时需要考虑器件⾃⾝产⽣的热量，需要考虑器件使⽤环境的温度等，考虑如何散热，否则将导致器件失效、报废。

(2) 半导体在受到外界光照的作⽤是导电能⼒⼤⼤提⾼。

如硫化镉受到光照后导电能⼒可提⾼⼏⼗到⼏百倍，利⽤这⼀特点，可制成光敏三极管、光敏电阻等。

(3) 在纯净的半导体中加⼊微量（千万分之⼀）的其它元素（这个过程我们称为掺杂），可使他的导电能⼒提⾼百万倍。

这是半导体的最初的特征。

例如在原⼦密度为5*1022/cm3的硅中掺进⼤约5X1015/cm3磷原⼦，⽐例为10-7（即千万分之⼀），硅的导电能⼒提⾼了⼏⼗万倍。

物质是由原⼦构成的，⽽原⼦是由原⼦核和围绕它运动的电⼦组成的。

第一章半导体基础知识〖本章主要内容〗本章重点讲述半导体器件的结构原理、外特性、主要参数及其物理意义，工作状态或工作区的分析。

首先介绍构成PN结的半导体材料、PN结的形成及其特点。

其后介绍二极管、稳压管的伏安特性、电路模型和主要参数以及应用举例。

然后介绍两种三极管（BJT和FET）的结构原理、伏安特性、主要参数以及工作区的判断分析方法。

〖本章学时分配〗本章分为4讲，每讲2学时。

第一讲常用半导体器件一、主要内容1、半导体及其导电性能根据物体的导电能力的不同，电工材料可分为三类：导体、半导体和绝缘体。

半导体可以定义为导电性能介于导体和绝缘体之间的电工材料，半导体的电阻率为10-3～10-9Ω∙cm。

典型的半导体有硅Si和锗Ge以及砷化镓GaAs等。

半导体的导电能力在不同的条件下有很大的差别：当受外界热和光的作用时，它的导电能力明显变化；往纯净的半导体中掺入某些特定的杂质元素时，会使它的导电能力具有可控性；这些特殊的性质决定了半导体可以制成各种器件。

2、本征半导体的结构及其导电性能本征半导体是纯净的、没有结构缺陷的半导体单晶。

制造半导体器件的半导体材料的纯度要达到99.9999999%，常称为“九个9”，它在物理结构上为共价键、呈单晶体形态。

在热力学温度零度和没有外界激发时,本征半导体不导电。

3、半导体的本征激发与复合现象当导体处于热力学温度0K时，导体中没有自由电子。

当温度升高或受到光的照射时，价电子能量增高，有的价电子可以挣脱原子核的束缚而参与导电，成为自由电子。

这一现象称为本征激发（也称热激发）。

因热激发而出现的自由电子和空穴是同时成对出现的，称为电子空穴对。

游离的部分自由电子也可能回到空穴中去，称为复合。

在一定温度下本征激发和复合会达到动态平衡，此时，载流子浓度一定，且自由电子数和空穴数相等。

4、半导体的导电机理自由电子的定向运动形成了电子电流，空穴的定向运动也可形成空穴电流，因此，在半导体中有自由电子和空穴两种承载电流的粒子（即载流子），这是半导体的特殊性质。

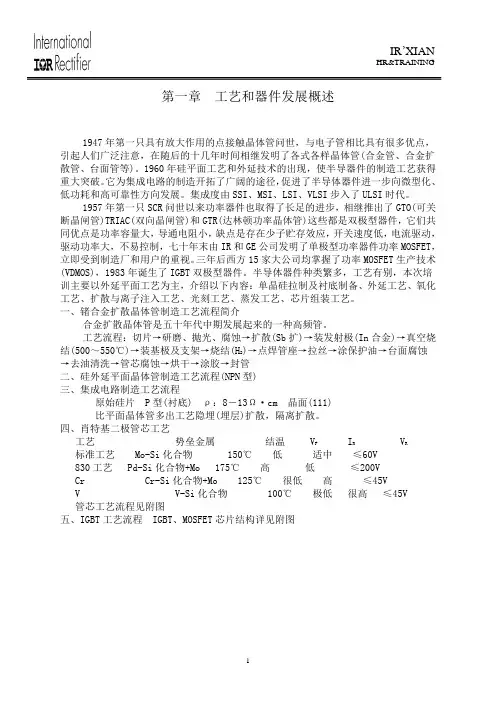

第一章工艺和器件发展概述1947年第一只具有放大作用的点接触晶体管问世，与电子管相比具有很多优点，引起人们广泛注意，在随后的十几年时间相继发明了各式各样晶体管(合金管、合金扩散管、台面管等)。

1960年硅平面工艺和外延技术的出现，使半导器件的制造工艺获得重大突破。

它为集成电路的制造开拓了广阔的途径，促进了半导体器件进一步向微型化、低功耗和高可靠性方向发展。

集成度由SSI、MSI、LSI、VLSI步入了ULSI时代。

1957年第一只SCR问世以来功率器件也取得了长足的进步，相继推出了GTO(可关断晶闸管)TRIAC(双向晶闸管)和GTR(达林顿功率晶体管)这些都是双极型器件，它们共同优点是功率容量大，导通电阻小，缺点是存在少子贮存效应，开关速度低，电流驱动，驱动功率大，不易控制，七十年末由IR和GE公司发明了单极型功率器件功率MOSFET，立即受到制造厂和用户的重视。

三年后西方15家大公司均掌握了功率MOSFET生产技术(VDMOS)，1983年诞生了IGBT双极型器件。

半导体器件种类繁多，工艺有别，本次培训主要以外延平面工艺为主，介绍以下内容：单晶硅拉制及衬底制备、外延工艺、氧化工艺、扩散与离子注入工艺、光刻工艺、蒸发工艺、芯片组装工艺。

一、锗合金扩散晶体管制造工艺流程简介合金扩散晶体管是五十年代中期发展起来的一种高频管。

工艺流程：切片→研磨、抛光、腐蚀→扩散(Sb扩)→装发射极(In合金)→真空烧结(500～550℃)→装基极及支架→烧结(H2)→点焊管座→拉丝→涂保护油→台面腐蚀→去油清洗→管芯腐蚀→烘干→涂胶→封管二、硅外延平面晶体管制造工艺流程(NPN型)三、集成电路制造工艺流程原始硅片 P型(衬底) ρ：8－13Ω·cm 晶面(111)比平面晶体管多出工艺隐埋(埋层)扩散，隔离扩散。

四、肖特基二极管芯工艺工艺势垒金属结温 VF IRVR标准工艺 Mo-Si化合物 150℃低适中≤60V830工艺 Pd-Si化合物+Mo 175℃高低≤200VCr Cr-Si化合物+Mo 125℃很低高≤45VV V-Si化合物 100℃极低很高≤45V 管芯工艺流程见附图五、IGBT工艺流程 IGBT、MOSFET芯片结构详见附图第二章单晶拉制与衬底制备半导体单晶是制造半导体器件的基础材料，它的质量好坏直接影响到半导体器件的性能。

半导体器件的加工工艺和工艺现状第一章：引言半导体器件是由半导体材料构成的微观电子元件，是现代电子技术中不可或缺的一部分。

随着电子技术的不断发展，半导体器件已经成为了整个电子行业中最为重要和核心的产品之一，也是绝大多数电子产品中的重要组成部分。

半导体器件的加工工艺是半导体器件制造过程中最为关键的环节之一，它直接决定了半导体器件的质量、性能和使用寿命。

因此，半导体器件的加工工艺的优化和改进，对于提高半导体器件的质量和性能，促进整个行业的发展具有十分重要的意义。

本文将对半导体器件的加工工艺及其现状进行详细介绍，并从不同的角度对其进行分析。

第二章：半导体器件的加工工艺半导体器件的加工工艺是将半导体材料制成所需形状、大小和结构的过程，一般可以分为以下几个步骤：1. 半导体晶片生长：半导体材料通过各种方式制成小晶体（晶片），即所谓的单晶或多晶硅。

生长方式包括气相生长、液相生长和固相生长等。

2. 光刻：将芯片的精细图形用掩膜印刷在电路板上，包括使用光刻机生成图形、掩膜制作等。

3. 清洗、刻蚀：将芯片表面清洗干净，并根据刻蚀剂与芯片的特性，使用相应的刻蚀技术进行刻蚀，使芯片达到所需的形状和结构。

4. 电镀：在芯片的表面电镀一层金属，如铜、铝等，用于制作电极、连接线等。

5. 片上制造：芯片表面的材料上制造器件（如晶体管、二极管等）。

第三章：半导体器件的工艺现状目前，半导体器件的加工工艺已经进入了一个高度发展的阶段，具备了许多成熟、高效的工艺。

随着不断的技术创新和进步，新的半导体器件制造技术也在不断涌现出来。

1. 全息技术全息技术是一种基于光学原理的半导体加工工艺，它可以通过将近赤外激光投射上去，将所需图形印刷在芯片表面上，从而制造出比传统技术更精密的电路元件。

2. 多分子层技术多分子层技术是一种基于薄膜制备原理的半导体制造技术，它可以通过在芯片表面逐层涂上不同材质的分子膜，从而制造出更复杂、更多样化的电路元件。

3. 三维打印技术三维打印技术是一种新兴的半导体加工技术，它可以将芯片的图形逐层打印出来，从而制造出更加复杂的电路元件，并极大地提升了生产效率。

半导体技术的发展现状与趋势第一部分：半导体技术的发展现状半导体技术是当前信息产业中最重要的技术之一，涉及到电子器件、集成电路、光电子器件等多个领域，对于现代化社会的发展起到了至关重要的作用。

在当前的发展状态下，半导体技术正呈现出以下的发展现状：1.制程工艺不断进步：随着纳米技术的发展，半导体制程工艺也在不断进步。

当前主流的芯片制造工艺已经达到了7nm级别，甚至有望进一步发展到5nm及以下。

这种超高密度的制程工艺为半导体器件的性能提升提供了强大的支持。

2.新材料的应用：除了传统的硅基材料之外，半导体技术还在不断探索和应用新材料，如碳化硅、氮化镓等，这些新材料大大拓展了半导体器件的应用范围，并且有望带来更高的性能和更低的功耗。

3.应用领域不断扩展：随着半导体技术的不断发展，其应用领域也在不断扩展。

除了传统的通信、计算、消费电子领域之外，半导体技术还在汽车、医疗、工业控制等领域得到了广泛的应用。

4.大规模集成电路的发展：当前的半导体技术已经能够支持大规模集成电路的制造，从而可以实现更高性能、更低功耗的芯片设计，为现代化社会的发展提供了强大的支持。

第二部分：半导体技术的发展趋势在当前的发展趋势下，半导体技术正呈现出以下的发展趋势：1.纳米技术的深入发展：纳米技术是当前半导体技术发展的重要方向之一，未来的芯片制造工艺有望进一步发展到3nm甚至更低的水平，这将为半导体器件的性能提升带来更大的空间。

2.新材料的广泛应用：在半导体技术的发展趋势中，新材料的应用将占据重要地位。

碳化硅、氮化镓等新材料的广泛应用将为半导体器件的性能提升提供更大的空间。

3.人工智能芯片的发展：随着人工智能技术的迅猛发展，人工智能芯片也成为了当前半导体技术的热门领域之一。

未来的半导体技术将更加专注于人工智能芯片的设计和制造。

4.多功能集成电路的应用：未来的半导体技术有望实现更高性能、更低功耗的多功能集成电路设计，为智能手机、物联网等领域的发展提供更大的支持。

新型半导体器件加工工艺的研究和应用随着信息技术的发展，半导体技术在现代社会中扮演着越来越重要的角色，新型半导体器件加工工艺的研究和应用也日益受到人们的关注。

本文将从半导体器件加工工艺的发展历程、新型加工技术以及应用前景等角度进行探讨。

一、半导体器件加工工艺的发展半导体器件作为信息技术领域内不可或缺的重要元件，其加工工艺发展历史可以追溯到上个世纪60年代。

当时，硅晶片作为半导体器件的关键材料开始被广泛应用。

在这之后，随着加工工艺技术的不断提高与改进，半导体器件逐渐成为信息技术领域中最为重要的元器件之一。

在20世纪90年代，半导体器件加工工艺出现了显著的变化。

为了解决传统制造工艺所带来的瓶颈问题，新型工艺技术得到了广泛应用。

例如，氧化物化学气相沉积（CVD）以及物理气相沉积（PVD）等创新技术的应用，改善了制造工艺的性能，使得整个半导体器件加工工艺的效率得到了大幅提高。

二、新型半导体器件加工技术的研究与应用为了适应当前信息技术的需要，人们在研发上采用了很多创新的制造工艺技术，以提升半导体器件加工工艺的性能和效率。

1、微纳加工技术随着半导体技术的不断发展，微纳加工技术应运而生，该技术的出现不仅提高了制造工艺的精度，同时也促使了半导体器件的不断创新。

微纳加工技术与传统加工技术所不同的在于，它逐渐掌握了微米级别下的工艺处理。

这种技术不仅使得半导体器件制造的精度得到了大幅提高，同时还在生产过程中极大地缩短了制造周期。

2、半导体三维组装技术对于三维组装技术，其主要目的是希望通过将组件堆模型与借助高密度的连接组件和微纳技术来实现半导体器件的扁平化和小型化。

在这方面的研究经过多年的发展已经得到非常好的进展了。

三维组装的出现不仅仅是为了提高半导体器件的性能和功能，同样也使得半导体器件可以大规模的批量生产。

三、应用前景半导体器件加工工艺一直受到广泛的关注，而随着半导体技术的快速发展，许多领域将不断涌现使用半导体器件的新需求。
