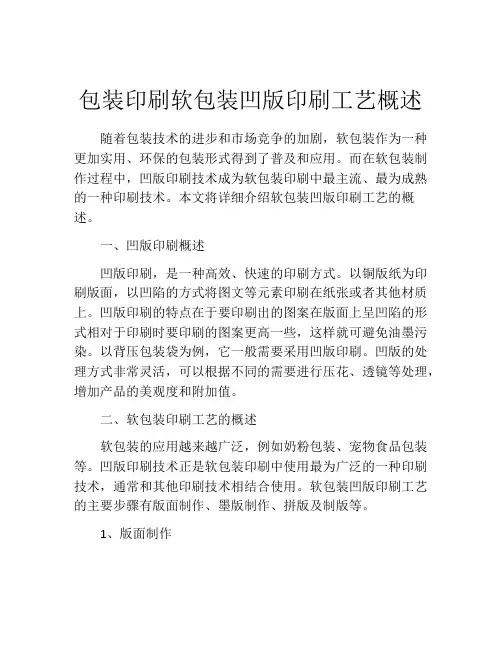

包装印刷软包装凹版印刷工艺概述随着包装技术的进步和市场竞争的加剧，软包装作为一种更加实用、环保的包装形式得到了普及和应用。
而在软包装制作过程中，凹版印刷技术成为软包装印刷中最主流、最为成熟的一种印刷技术。
本文将详细介绍软包装凹版印刷工艺的概述。
一、凹版印刷概述凹版印刷，是一种高效、快速的印刷方式。
以铜版纸为印刷版面，以凹陷的方式将图文等元素印刷在纸张或者其他材质上。
凹版印刷的特点在于要印刷出的图案在版面上呈凹陷的形式相对于印刷时要印刷的图案更高一些，这样就可避免油墨污染。
以背压包装袋为例，它一般需要采用凹版印刷。
凹版的处理方式非常灵活，可以根据不同的需要进行压花、透镜等处理，增加产品的美观度和附加值。
二、软包装印刷工艺的概述软包装的应用越来越广泛，例如奶粉包装、宠物食品包装等。
凹版印刷技术正是软包装印刷中使用最为广泛的一种印刷技术，通常和其他印刷技术相结合使用。
软包装凹版印刷工艺的主要步骤有版面制作、墨版制作、拼版及制版等。
1、版面制作凹版印刷中要印刷的图案与文字，需要在一定的颜色、翻版、图稿贴等等条件下设计并制成版面，然后交由印刷厂家实行印刷。
在这个过程中需要掌握很多专业的技能才能完成。
包括设计软件(final.ai/cs/ps等)操作和熟悉印刷工艺设备(例如电脑唱片机、彩色激光打印机等)。
2、墨版制作墨版是凹版印刷中的重要组成部分，是印刷图案的基础。
因为凹版印刷中需要进行凹陷处理，因此版面中所需印刷的图案在版面上应该呈凸形，墨版就是根据印刷工艺的需要，将版面中的凸形积层固化，形成制版需要的版面。
墨版的制作需要掌握多方面的工艺技术，涉及到光电技术、化学塑胶制造技术等等，因此需要配备专业的工作队伍和设备。
3、拼版及制版印刷时一般要进行拼版处理。
即把数个墨版的内容按照印刷的需求拼合在一起，成为整体。
这样做的目的是为了能在一次印刷过程中获得到多种不同的颜色和效果。
墨版制作后，需要在制版机或者电脑平板制版软件上处理，将版面转换成一种适当的格式，才能让设备更好的印刷。
书山有路勤为径；学海无涯苦作舟

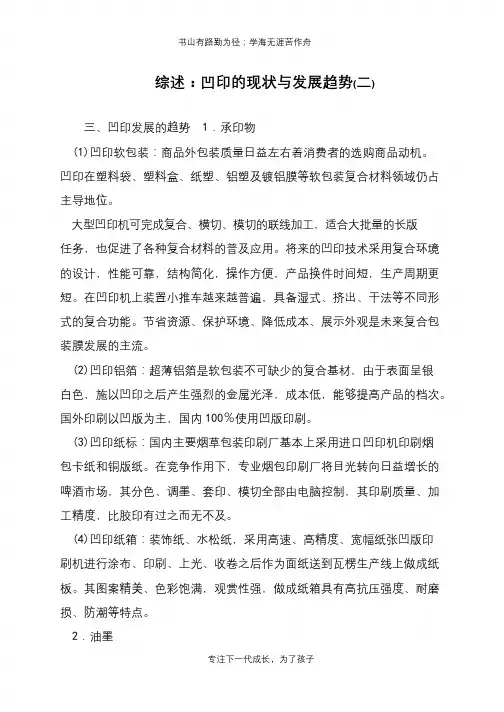

综述：凹印的现状与发展趋势(二)
三、凹印发展的趋势1．承印物
(1)凹印软包装：商品外包装质量日益左右着消费者的选购商品动机。
凹印在塑料袋、塑料盒、纸塑、铝塑及镀铝膜等软包装复合材料领域仍占主导地位。
大型凹印机可完成复合、横切、模切的联线加工，适合大批量的长版
任务，也促进了各种复合材料的普及应用。
将来的凹印技术采用复合环境的设计，性能可靠，结构简化，操作方便，产品换件时间短，生产周期更短。
在凹印机上装置小推车越来越普遍，具备湿式、挤出、干法等不同形式的复合功能。
节省资源、保护环境、降低成本、展示外观是未来复合包装膜发展的主流。
(2)凹印铝箔：超薄铝箔是软包装不可缺少的复合基材，由于表面呈银
白色，施以凹印之后产生强烈的金属光泽，成本低，能够提高产品的档次。
国外印刷以凹版为主，国内100％使用凹版印刷。
(3)凹印纸标：国内主要烟草包装印刷厂基本上采用进口凹印机印刷烟
包卡纸和铜版纸。
在竞争作用下，专业烟包印刷厂将目光转向日益增长的啤酒市场，其分色、调墨、套印、模切全部由电脑控制，其印刷质量、加工精度，比胶印有过之而无不及。
(4)凹印纸箱：装饰纸、水松纸，采用高速、高精度、宽幅纸张凹版印
刷机进行涂布、印刷、上光、收卷之后作为面纸送到瓦楞生产线上做成纸板。
其图案精美、色彩饱满，观赏性强，做成纸箱具有高抗压强度、耐磨损、防潮等特点。
2．油墨
专注下一代成长，为了孩子。
凹版印刷机的工作原理凹版印刷机的工作原理：凹版印刷机是一种常用于印刷各种纸质、塑料、金属等材料的机械设备。
与其他印刷方式相比，凹版印刷机具有高品质、高产能和高速度的特点，因此广泛应用于包装、印刷、制造和相关行业。
凹版印刷机的工作原理涉及多种专业知识和技术，下面将详细介绍凹版印刷机的工作流程和核心原理。
首先，凹版印刷机的工作开始于原稿的制作。
原稿通常是由计算机设计软件制作的数字图像文件，通过图形设计和数字印刷技术实现。
原稿制作完成后，将文件传输至凹版印刷机的控制系统。
在凹版印刷机的控制系统下，操作员可以设置印刷的参数，如纸张尺寸、印刷速度、油墨颜色等等。
这些参数决定了最终印刷品的质量和规格。
接下来是版面制作的过程。
凹版印刷机使用的版面是一种金属材料，通常是由铜合金制成。
制版的过程包括铜板的加工、图案的刻蚀和表面的涂覆。
制版完成后，将凹版安装在印刷机的主轴上，并进行调整和校准，以确保凹版可以平均且稳定地滚动。
凹版印刷机的工作是通过图案与油墨的传递实现的。
凹版的表面具有凹凸不平的图案，这些凹陷部分称为印版。
油墨通过滚筒的滚动进入凹版的凹陷部分，然后由凹版传递到印刷品的表面。
在印刷过程中，油墨是以一定的压力均匀地分布在凹版上的，并通过卷筒滚动的方式被转移到印刷材料上。
油墨的稠度和粘度对印刷的质量和效果有很大影响，因此需要在印刷过程中进行精确的控制。
凹版印刷机的核心部件是滚筒系统。
滚筒系统由多个滚筒和调整装置组成，确保凹版和印刷材料之间的均匀接触和油墨的传递。
其中，主滚筒负责油墨的传递，压力滚筒则控制印刷材料和凹版的紧密程度。
另外，凹版印刷机还可以配备一些辅助设备，如烘干器、冷却系统和自动调整系统等。
这些设备的作用是提高印刷的速度、效率和品质。
总结起来，凹版印刷机的工作原理是通过控制系统、滚筒系统和油墨传递系统的协同作用，将原稿中的图案转移到印刷材料的表面上。
制版、油墨传递和印刷材料的调整是关键步骤，它们共同决定了印刷品的质量和效果。
软包装凹版印刷工艺概述软包装凹版印刷工艺概述软包装凹版印刷是一种非常常见的使用于包装材料的印刷技术，主要应用于生活中的各种包装袋、塑料袋、食品包装等领域。
它是一种通过凹版印刷技术来印刷一定图案和字样于包装材料上的印刷技术。
下面，我们将对软包装凹版印刷工艺进行概述。
软包装凹版印刷的基本原理凹版印刷是一种采用凹版印刷技术的平面印刷方式。
所谓凹版印刷就是将需要印刷的图案、字样等物料翻转印刷，用印刷机渗墨到版面凹槽中，在压力的作用下将版面凹槽中的墨水转移至印刷材料表面形成所需要的图案和文字。
软包装凹版印刷是一种采用凹槽版的凹版印刷技术，也就是说在软包装的印刷过程中，采用的是凹槽版，它与硬包装印刷不同。
软包装在生产过程中会受到撑拉的影响，因此要求凹版印刷版材要有足够的韧性，还要有良好的印刷性能。
软包装凹版印刷工艺流程软包装凹版印刷工艺流程包括版材制备、印版制作、凹版印刷、烘干处理、卷绕和质量检测等流程。
一、版材制备印刷的版材是凹版印刷的重要组成部分。
软包装凹版印刷的版材可以采用多种材料，如胶印版、凹印版、橡胶版等。
目前软包装行业常用的是环氧树脂版。
印版材料的选择应该根据所要印刷的图案和印刷品的实际情况进行选择。
二、印版制作软包装凹版印刷的印版制作可以采用机械制版或数码制版，具体的制版过程可以按照如下步骤进行：1. 图片、文字或者元素的处理：在原始文件上进行调整，制作出合适的印版。
2. 直接输出印版：利用数码直排机或者其他改良的输出设备，进行版图的输出。
3. 采用曝光制版：将版图放在经过曝光器的印版材料上，进行UV线曝光。
三、凹版印刷凹版印刷的实现需要利用印刷机进行印刷。
印刷机的主要组成部分是滚筒、印刷头、印刷墨水等。
印刷的过程如下：1. 在压力作用下，印刷机滚筒滚动，将印版上的墨水转移至印刷材料上。
2. 借助印刷机中滑动的印刷头，将墨水送至印版的凹槽中。
3. 利用印刷机的压力，将印版上的墨水定向转移至印刷材料表面上。
书山有路勤为径；学海无涯苦作舟
凹版印刷机七大创新技术
凹版印刷机在市面上的应用十分广泛，但由于印刷业受互联网大潮的
冲刷，印刷机行业正在加速衰落。
解决衰落的最有效办法就是创新。
近两年，随着国内凹版印刷机械制造整体水平的提升，国产凹印设备
也一直在不断地创新，并获得了喜人的成果。
下面由小编为大家详细讲述
凹版印刷机的七大创新技术。
1.凹版印刷机全自动上下卷技术
在生产过程中，全自动上下卷技术通过精确测量检测，将不同卷径、
不同料宽的卷筒料自动升至装夹工位，然后升降装置自动将成品卷筒料由
设备工位移出，在升降过程中自动检测原料和成品的重量，与生产管理工
作相互衔接，替代了人工搬运的方式，不仅解决了凹版印刷机要发挥正常
效率而辅助功能无法满足的瓶颈，而且大大提高了生产效率，减少了操作
人员的劳动强度。
2.凹版印刷机全自动裁切技术
采用全自动裁切技术后，整个全自动裁切过程只需将料卷放置在放料
架上，之后的裁切过程无需人工参与，即可完成整个裁切动作。
以厚度为0.018mm的BOPP薄膜为例，全自动裁切可将料卷残料长度控制在10m以内。
专注下一代成长，为了孩子。
凹版印刷工艺概述凹版印刷是一种常见的印刷工艺，也被称为凹陷版印刷。
它是使用特殊的凹版版材，通过背面涂覆油墨，再通过压印将油墨传递到印刷材料上的一种印刷方法。
凹版印刷在包装印刷、标签印刷、票据印刷等领域都被广泛应用。
凹版印刷的原理凹版印刷的原理是利用凹版版面上的图形与非图形部分之间的凹陷差异来实现油墨的传递。
凹版版面通常由铜或钢制成，上面的图形部分被腐蚀成凹陷，而非图形部分则保持平整。
在印刷过程中，油墨被涂覆在版面的背面，之后通过印刷机上的刮刀削除非图形部分的油墨，只留下凹陷的图形部分带着油墨，然后被压印在印刷材料上。
凹版印刷的优势相比其他印刷工艺，凹版印刷具有以下优势：1.高质量：凹版印刷可以实现高分辨率、高对比度和高细节的印刷效果，能够准确再现细腻的图形和纹理。
2.耐久性：由于凹版版面通常由金属制成，因此具有较高的耐久性，可以长时间使用而不容易磨损。
3.均匀涂墨：凹版印刷中的刮刀系统可以确保油墨均匀涂覆在图形部分，使得印刷效果更加平整和一致。
4.适应性广泛：凹版印刷可以应用于各种不同的印刷材料，如纸张、塑料、金属等，具有较高的适应性。
凹版印刷的工艺流程凹版印刷的工艺流程通常包括以下几个步骤：1.设计和制作版面：根据印刷品的要求，设计和制作凹版版面。
通常使用成像技术将图形转移到版面上，并通过腐蚀等方法将非图形部分凹陷。
2.涂墨：将适量的油墨涂覆在凹版版面的背面，确保图形部分被油墨填满。
3.刮墨：使用刮刀系统在凹版版面上刮除非图形部分的油墨。
4.压印：将凹版版面与印刷材料接触，并通过压力使油墨从凹版传递到印刷材料上。
5.干燥和固化：将印刷材料上的油墨干燥和固化，确保印刷品的质量和耐久性。
6.后续加工：根据需要，对印刷品进行后续的加工处理，如烫金、模切等。
凹版印刷的应用领域凹版印刷广泛应用于以下领域：1.包装印刷：凹版印刷可以实现高品质的包装印刷，对于彩色图片和细节的表现能力非常强，常用于制作高级礼品包装盒、化妆品包装等。
软包装凹版印刷工艺概述软包装凹版印刷工艺概述软包装凹版印刷是一种高效、高品质的印刷工艺，广泛应用于食品、医药、日化、化工等领域的包装制品。
它通过利用凹版的特殊凹槽图案，将油墨传输到印刷材料上，使印刷效果更加细腻、饱满、色彩丰富。
本文将从凹版制作、印刷工艺、印刷设备，以及优缺点等方面对软包装凹版印刷工艺做出综述。
一、凹版制作软包装凹版印刷所采用的凹版一般是由铜、锌或镍制成的。
凹版制作过程通常是通过电蚀技术进行的，首先在一块铜板上覆盖一层感光胶层，然后通过光刻的方式，将需要印刷的凹槽图案转移至感光胶层。
接着将铜板浸泡在电解液中，电流通过铜板表面凹槽处的电极板，将凹槽部分的铜蚀掉，形成凹槽图案。
最后进行清洗、晾干、植墨等处理，就可以得到成型的凹版。
随着科技的进步和市场的不断发展，目前也出现了其他类型的凹版，如塑料凹版、橡胶凹版等。
二、印刷工艺软包装凹版印刷是一项极其精细的印刷工艺，它需要高质量的印刷设备、精细的印刷调试等多方面支持。
在印刷过程中，油墨通过凹槽与印刷材料接触，形成印刷图案。
印刷材料通常是塑料薄膜，如聚乙烯、聚酯、聚酰胺等。
印刷机的印刷速度较快，它可以达到200m/min以上，且具有较高的自动化程度。
三、印刷设备软包装凹版印刷所使用的印刷机设备种类繁多，常见的有柔版印刷机、凹版印刷机、胶印机等。
凹版印刷机是其核心设备之一，主要由控制系统、感光器、电槽、橡皮滚筒等构成。
这种设备主要应用于高品质、大批量的软包装、印刷纸箱、烟草包装等行业。
四、优缺点软包装凹版印刷具有印花清晰、颜色饱和、不易脱色等优点，同时由于采用了凹版印刷技术，印刷的凹槽和图案十分精细，满足了包装行业对高品质印刷的需求。
然而，软包装凹版印刷也存在一些缺点，如制版工序复杂、前期成本高等问题。
综上所述，软包装凹版印刷工艺是一种高技术含量、高品质的印刷工艺，它在食品、药品、精细化工、日化用品等领域中应用广泛。
在未来的发展中，软包装凹版印刷将会继续不断创新、提升印刷品质，满足市场需求。
凹版印刷机与印刷工艺概述凹版印刷是一种常用的印刷工艺，广泛应用于包装、标签、贴纸等领域。
本文将主要介绍凹版印刷机的原理与工作流程，以及常见的凹版印刷工艺。
凹版印刷机原理凹版印刷机是一种利用凹版印刷技术进行印刷的专用设备。
凹版印刷是利用凹版版面的凹槽来进行印刷的一种印刷方式。
凹版印刷机的工作原理如下：1.印版制备：在印版上制作好要印刷的凹槽。
2.墨辊加墨：将墨汁涂在印版上的凹槽中。
3.卷筒纸张传送：将要印刷的纸张通过传送装置送入印刷机。
4.轴套印刷：将墨汁从凹版的凹槽中传递到纸张上，形成印刷图案。
5.枯燥：将印刷完成的纸张传送到枯燥装置中，使墨汁枯燥。
凹版印刷机通过上述的工作原理，可以高效地进行印刷，并且印刷效果较好，图案质量高。
凹版印刷工艺凹版印刷工艺是指在凹版印刷机上进行的印刷操作的一系列工艺流程，包括墨辊加墨、卷筒纸张传送、轴套印刷和枯燥。
下面将详细介绍凹版印刷的工艺流程：墨辊加墨墨辊是凹版印刷机中的一个重要部件，用于将墨汁涂在印版上的凹槽中。
墨辊通过滚动的方式将墨汁均匀地涂在凹槽内，以便在后续的印刷过程中能够将墨汁传递给纸张。
墨辊的加墨过程需要注意墨汁的粘度和浓度，以及墨辊的调整，以保证墨汁能够均匀地涂布在凹槽内。
卷筒纸张传送卷筒纸张传送是将要印刷的纸张通过传送装置送入凹版印刷机的过程。
卷筒纸张可以通过牵引装置拉伸，使其能够紧贴在凹版外表。
在卷筒纸张传送过程中，需要控制好纸张的传送速度和张力，以及纸张与凹版之间的接触力，以保证印刷的质量和稳定性。
轴套印刷轴套印刷是凹版印刷的核心工艺，也是墨汁从凹版的凹槽传递到纸张上的过程。
在轴套印刷过程中，墨汁会被墨辊从凹槽中捡取，并由印版与印刷轮的压力传递给纸张。
在印刷过程中，需要对墨汁的粘度、浓度和印刷轮的压力进行控制，以获得印刷图案的清晰度和色彩饱和度。
枯燥枯燥是将印刷完成的纸张传送到枯燥装置中，使墨汁枯燥的过程。
枯燥可以通过自然枯燥或者辅助枯燥的方式进行。
书山有路勤为径；学海无涯苦作舟
纸张凹版印刷系统技术解说
凹版印刷采用直接方式印刷，印刷机结构比胶印机简单、操作维护简便、印刷速度快、印版滚筒耐印力很高、印刷稳定性好、印刷质量前后一致，因而在包装印刷中得到广泛应用。
凹版印刷机按照印刷幅面规格不同，可分为单张纸凹印机和卷筒纸凹印机。
随着包装装潢的复杂化、色彩的多样化，近几年单张纸凹版印刷也有了较大的发展。
由于凹版印刷机都是圆压圆式的轮转机，通常又称为轮转凹印机。
对于卷筒纸凹印机，根据印刷品用途不同，常配有一些辅助设备，以提高印刷和印后加工的实际效率。
例如：作为纸盒类（如烟包）印刷用凹印机，附设有进行模切压痕纸盒的印后加工设备；作为书刊印刷用凹印机，在收纸部分设有折页装置。
一、卷筒纸凹版印刷机
卷筒纸凹版印刷机由开卷（输纸）部分、着墨部分、印刷部分、干燥
部分和收卷（收纸）部分组成，卷筒纸凹版印刷机如图1所示。
1. 输纸、收纸装置
由于卷筒纸凹版印刷往往是长版活，为了提高生产效率，凹版印刷机
的输纸部分大多采用双臂给纸和收纸的方式，从而实现凹版印刷机的不停机输纸和收纸。
专注下一代成长，为了孩子。
书山有路勤为径；学海无涯苦作舟
凹版印刷技术综述
谈到凹版印刷，我们仿佛回到了使用手工雕版的古代中国。
直到
16世纪发明了化学蚀刻制版工艺，从而使印刷机械来制版之前，凹版一直
被认为是一种艺术形式。
在1875年，明胶感光材料的使用使得照相制版成为可能。
直到
1930年，照相凹板印刷工艺还仅仅用于出版业。
现在，这项技术广泛用于各个领域，印刷杂志，标签，礼品包装，
产品目录，等等。
已经成为一种成熟的印刷工艺，广泛用于长版印刷，速
度很快，印刷质量精美。
凹版技术的发展
工艺市场份额市场份额市场份额市场份额市场份额(%) in 1950`s(%)
in 1970`s(%) in 1980`s(%) in 1990`s(%) in 2000`s凹板印刷3028262018平版印刷5552464535柔版印刷1012182835凸版印刷48666网版印刷11222其他00124从上世纪七十年代开始，凹版印刷进入了低谷，主要是由于柔版的竞争，以及溶剂挥发带来的环境问题。
由于凹版印刷使用甲苯，这对于技术应用有很大影响，但是在美国，
这个问题看起来得到了控制，因为绝大多数美国印刷商现在都使用了溶剂
回收装置。
凹版油墨的种类
在凹版印刷领域，你能找到整个印刷世界里面最快和最宽的印刷机，
速度高达每分钟3000英尺。
专注下一代成长，为了孩子。
大道至简：凹版印刷机ESO技术综述
“泰山不让土壤，故能成其大；河海不择细流，故能就其深。
”正所谓大道至简，知易行难。
在节能环保领域，每一项技术的革新与进步都或多或少有着划时代的价值和意义。
融合前人的智慧精华，启迪后来人的继往开来，融会贯通，最终完成企业本身的顺势崛起，增添生态文明建设的绿色动力。
ESO，简约而不简单，平淡而不平凡，知行合一，得道功成。
ESO（Energy-saving Optimization)技术是节能优化技术的简称，由多项国际专利和国内发明专利组成、适用于热风干燥系统的节能优化技术总称，用于印刷机、复合机、涂布机、上胶机、滚涂机、烘干机等生产设备的改造与优化。
该技术实现生产设备自动化水平提升，运行更加安全可靠，还能大幅度降低能耗、提升产品质量、减少废气排放量，为后续低成本彻底解决环保问题创造良好的条件，ESO技术应用在凹版印刷机上能取得十分显著的效果。
伴随供热方式的限制，热能成本越来越高；再加上VOCs排放费征收及严格限制超标排放的政策，包装印刷企业承受的压力越来愈大，通过技术升级实现节能减排成为企业的必由之路，如何选择合适的技术路线及设备成为企业家们的大考。
选择得当，可以增强竞争力，获得持续发展的空间，让企业脱颖而出；选择不当，会让企业成本上升丧失竞争力，或继续受制环保压力，难以获得可持续发展。
目前，大多数凹版印刷机依靠操作人员根据实践经验来手动调节干燥系统的运行状态，各单元进风依靠调节风阀开度来平衡各吸风口风压差来调节各单元所需风量。
而且多单元并联排风的情况需调节排风阀平衡各单元排风口的风压，实现若干干燥单元的排风需求。
但因为排风为多点调节，相互影响，系统各点间风压差较大，容易造成烘箱废气泄漏，干燥单元所需循环风量越小越不易调节平衡，所以需要加大排风量来确保烘箱减少泄漏，再加这种仅凭感觉手动反复调整是一件繁琐且难以把握的事，经验不够会陷入越调越糟糕的困境，所以在实际生产中生产操作人员通常不会精细调整，为了满足大部分工艺风量和自身工作环境的改善，一般都把风量调节得比较大，不但增加了加热能耗和排风风机运行功率，同时也加大了后续废气治理的投入成本和运行代价。
此外，出于节能目的大多干燥系统设置了回风，在单元印刷溶剂量大或回风比例较大时，即使总排风量很大，单元排风量也可能不足，就可能出现干燥气体中溶剂浓度超过安全下限的情况，存在爆炸的安全隐患。
综上所述，现有系统存在问题主要有：系统匹配调整困难、排风量过大、加热能耗过高、存在安全隐患、环保治理代价大等。
可以说凹版印刷机现在的干燥及送排风技术与若干年前相比并没有突破性的进步，诞生于不重视节能
减排年代的技术难以满足现在的要求，这是矛盾与压力的根源。
ESO技术便是在这样的背景下应运而生。
为了解ESO，首先分析一下凹版印刷机干燥的相关要素：
目的：让油墨中溶剂彻底挥发
对策：用热风充分与薄膜表面油墨传热传质带走溶剂
目标：保证安全、质量前提下，高速度、低能耗地生产
干燥过程的控制要素有油墨配方、速度、温度、风量，限制要素有安全、外观、残留、能耗，环境因素有烘箱废气泄漏量，如此多的要素要平衡得到一个较优的结果是非常困难的，比如为获得高速，采取加长烘箱、改变风嘴等手段来加长传热传质的时间与效率，但烘箱加长又会带来套印精度下降等问题。
针对现有设备，我们可以在假定油墨配方、速度相同情况下来进行分析：
1，温度过高，引起气泡、薄膜变形、能耗过大等问题；
2，温度过低，产品干燥不彻底，溶剂残留超标；
3，风量过大，引起薄膜抖动、油墨拖动、能耗过大等问题；
4，风量过小，干燥不彻底，溶剂残留超标，且有安全隐患。
由于能耗对生产成本的影响较大，所以较多企业采用低温大风量进行生产，好处是在保证安全、质量前提下适当控制能耗，且对热能品位要求低，可以采用太阳能、热泵等手段供热，进一步降低供热成本。
但大风量加大了废气治理的难度与成本，废气治理设备投入及运行费用的增加将完全吞噬前面所取得的节能收益，导致企业竞争力下降，所以目前主流的方法并不可取。
ESO采用系统方法研究问题，从根本入手破解问题，重点抓住以下关键要素：
ESO原理图
一、安全
防止溶剂浓度过高引发安全事故是首要前提，ESO采用安全总量控制技术，先确定凹版印刷机的最大溶剂挥发量，以安全规范要求的25%LEL为基准计算安全风量，控制总排风量使系统中最高浓度低于25%LEL，借此确保安全。
二、残留
溶剂残留量是产品质量的关键指标，残留是溶剂挥发不完全造成的，挥发通过传质传热进行，影响挥发速度的根本因素是气液平衡，气相平衡浓度与实际浓度的差值形成传质驱动力，浓度差与温度、风量直接相关，在风量一定的情况下，温度越高、浓度差越大，干燥越彻底。
凹版印刷机常用油墨配方中主要有乙酸乙酯、乙酸丙酯、异丙醇，三种溶剂在不同温度下的饱和浓度参见下表，由于乙酸乙酯相对挥发速度高得多，所以残留溶剂以乙酸丙酯和异丙醇为主，在复合机冷凝回收的溶剂中检测出含量不低的乙酸丙酯和异丙醇验证了此结论。
温度乙酸乙酯（V%) 乙酸丙酯（V%) 异丙醇（V%)
35℃20.02% 7.58% 10.68%
65℃66.09% 28.13% 48.18%
在安全风量下，溶剂的体积总浓度低于0.5%，风量的大小对浓度差的影响远低于温度的影响，选择尽可能高的温度有助于减少溶剂残留，换言之，干燥气体的浓度对残留的影响几乎可以忽略不计，关键是温度与干燥时间，而干燥时间与生产速度和烘箱长度有关。
ESO以上述分析为基础，在安全风量条件下采用材料允许的最高温度，配合逐次升高溶剂挥发工艺，实现溶剂残留的下降，保证了干燥质量。
三、泄漏
由于烘箱不可能完全密闭，所以必须保持负压确保废气不泄漏，负压过大将导致抽吸过量的环境空气进入烘箱，不但增加废气处理的难度，还会造成温度不均导致溶剂残留；负压过小难以克服干燥气流动压影响，废气泄漏导致工作环境恶劣。
ESO采用压力自动平衡技术，通过烘箱送排风的压力自动跟随，使烘箱稳定在设定的微负压状态，不受其他单元烘箱及送排风风机的影响，使进出风量稳定在所需干燥工艺风量上，稳定的箱内负压可以确保在废气不外泄的情况下减少不必要的外部进风。
以吸入最低风量代价满足了防止泄漏的需要，克服了传统设备调节时顾此失彼难题，配合逐次升高溶剂挥发工艺，既满足了节能的需要，又实现了安全风量控制的目标，同时兼顾了减少废气排放总量的期望。
ESO风量相当于传统干燥系统一个干燥单元风量，大小依据安全风量要求调节，单元风量调节简单且不影响其它单元，空气及所含热量实现直接重复利用直到最后干燥单元排出干燥系统，加热能耗降到了最低，另外废气排放量决定后续的废气治理量，ESO使得后续废气治理投入成本及运行成本得到大幅缩减；系统干燥气体流经的末组干燥单元的单元排风口位置的废气浓度为整个干燥系统最高浓度点，在最高废气浓度点实施单点在线监控，使企业容易实施及生产全程监控，根据废气浓度调节干燥系统排风量保证废气浓度在安全限值以下，一点安全则整个干燥系统安全，将生产设备的爆炸隐患完全排除；因此，ESO具有系统简洁稳定、调整简单、排风量小能耗低、无安全隐患、环保治理成本低等优点。
ESO抓住关键要素解决问题，所以成效显著而代价低微。
ESO实施成本低、周期短、见效快。
ESO的推出对包装印刷等行业无疑是一个福音，为行业提供了一个节能减排的快捷通道。
以9色凹版印刷机为例，改造费用不到十万，改造周期约一周，冬季节能效率超过70%，产品溶剂残留显著下降。
ESO的专利拥有者是广东环葆嘉节能科技有限公司，环葆嘉节能采用专利许可与技术服务的方式以超高性价比推广ESO应用，目的在于树立环葆嘉节能的行业美誉度，让行业快速全面收益，加快行业的转型升级，快速实现ESO的社会价值。
