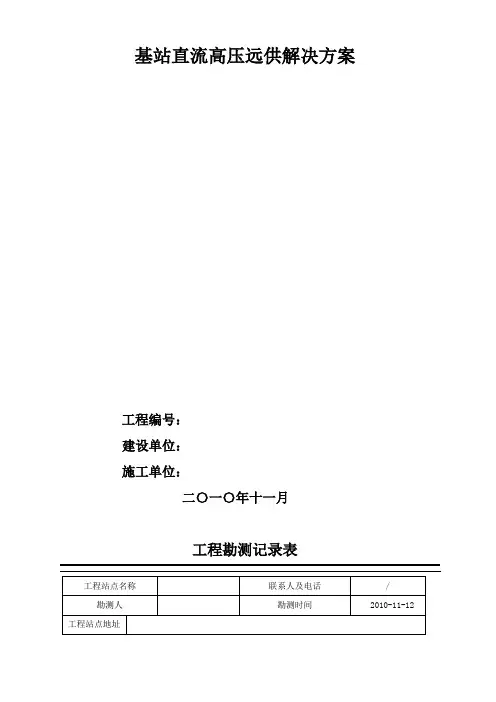

基站直流高压远供解决方案工程编号:建设单位:施工单位:二〇一〇年十一月工程勘测记录表目录1、项目背景介绍 (3)2、设计依据 (3)3、设计方案介绍 (3)3.1 集中式直流高压远供系统原理 (3)3.2 集中式直流高压远供解决方案覆盖范围 (4)3.3 集中式直流高压远供电源系统设备配置 (4)3.4 集中式直流高压远供电源系统设备取电方式 (5)4、设计方案分析 (5)4.1 TOPKEE集中式直流高压远供解决方案优势 (5)4.2 集中式直流高压远供系统安全保护分析 (6)4.3 集中式直流高压远供设备防雷保护分析 (6)5、主要设备性能指标 (7)5.1 集中式直流高压远供局端电源设备 (7)设备照片 (7)5.2 集中式高压直流远供远端逆变电源(可选件) (8)6、工程说明 (8)6.1 工程规模及设备配置清单 (8)6.2 集中式直流高压远供电源系统与传统供电保障方案比较分析 (9)1、项目背景介绍为了解决机房设备的电源保障能力,提高电源运行维护效率,降低运行成本,改进原有的传统就近供电模式的局限性,远程高压直流集中供电方式是工程中应优先选择的建设方式。
本次需要直流远供的是机房。
其中需要进行直流高压远供保障的通信设备为:(1)2G设备2台,功率为3600W;(2)3G设备1台,功率为1400W;(3)传输设备1台,功率为200W;本次机房共4台-48V直流设备需要远供。
总功率为5200W。
2、设计依据规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准。
凡是不注日期的引用文件,其最新版本适用于本设计依据。
GB 4943-2001 信息技术设备的安全GB 9254 信息技术设备的无线电骚扰限制GB 4943-2001 信息技术设备的安全YD/T 950-1998 电信交换设备过电压过电流防护技术要求及试验方法YD/T 983-1998 通信电源设备电磁兼容性限值及测量方法YDJ26-89 通信局(站)接地设计暂行技术规定YD/T 1235.1-2002《通信局(站)低压配电系统用电涌保护器技术要求》YD/T 1817-2008 通信设备用直流远供电源系统CCITT《通信线路和通信设备的防雷手册》《基站直流高压远程供电技术规范》3、设计方案介绍3.1 集中式直流高压远供系统原理利用学校基站作为中心,将该中心基站的开关电源的-48V通信电源作为拉远设备的电源基础,通过直流升压输电方式(额定电压等级为DC320V),采用直流悬浮供电技术将中心基站电源送至拉远设备处进行供电保障系统,解决拉远设备就近取电困难、市电停电频繁、电网波动过大、室分拉远RRU无后备供电保障等问题,进一步提升通信电源后备保障能力。
§1 恒流高压直流电源§1.1 恒流源供电的理论基础对电除尘器采用恒流源供电,是八十年代中期开始的,虽然它采用了大量的无源元件:电抗器、电容组成L-C变换网络,但却改变了一种供电方式,采用电流源供电。
作为一个供电回路,一般由电源和负载组成,其表征参量为三个,电压、电流和阻抗,以电压作为电源的形式供电(电压源),则电流随负载变化;以电流作为电源的形式供电(电流源),则电压随负载变化。
无论是较早的磁饱和放大器电源,还是现在的可控硅电源,均是电压源的特性,一种方式是改变回路的阻抗,进行限流,一种是改变输出电压的平均值(波形),虽然均可以做到“恒压” ,“恒流” 运行,但均是通过控制调整电压来达到的,其主变量,即能直接控制、调整的是电压μ,如图一所示:i=f(u)。
而恒流源是一种电流源的概念,能直接控制、调整的是电流i,如图二所示:u=f(i),通过控制和调整电流i做到“恒压” ,“恒流” 、“最佳火花率”等工作状态下运行。
图1 电压源供电i=f(u) 图2 电流源供电u=f(i)除尘器电场某一局部由电晕放电向火花击穿过渡是需要时间和功率,不论哪一种电源供电,电场处在电晕放电状态,电源所提供的电流则电晕电流,当电场处在火花放电状态,则电源所提供的电流为火花电流,因此在用恒流源供电时,由于电晕放电向火花放电过渡时,放电通道的等效电阻R随电离强度的增加而减小,这样注入到放电通道的功率P=I2(t)R减小,P也减小,抑制了放电的进一步发展,这相当于一个负反馈的物理过程,因此火花击穿的临界电压明显提高,也就是说使除尘器的伏安特性的正阻区得到了大幅度的延伸,延伸的幅值取决于除尘器的状态和工况条件,一般含尘浓度大、电阻率高的烟尘,除尘器机械缺陷较大的,其伏安特性延伸幅值也大,而且延伸是在r=du/di→0附近,也就是说电压增加几千伏,电流成倍地增加。
从图一、图二的伏安特性可以看出,由于除尘器是具有气体放电特性的一个非线性特性,特别是曲线的后半段具有负阻特性,因此对于同一个电压值,电流可能是多值的,而对同一个电流值来说,电压是单值的,即在某一时刻,除尘器的工作电压是其电流的单值函数,因此,简单地从非线性电路平衡状态的稳定性来考虑,以恒流源来供电时,电压不会发生跳跃,可以稳定工作在r=du/di→0附近,即工作在高的电压和电流下,因为一个电流值,只有一个电压所对应,而电流值是由设备所决定的,因此这种稳定的工作状态不需要反馈控制回路来支撑,而且是本身回路所具有的。
⾼压直流HVDC⽬录⼀、概述 (2)1.1 基本概况 (2)1.2 ⾼压直流供电技术特⾊ (3)1.3 使⽤范围 (5)⼆、范⽂引⽤书 (5)三、规划设计要求 (6)3.1 使⽤环境条件 (6)3.2 系统标准电压 (6)3.3 系统组成 (7)3.4 系统容量配置 (7)3.5 蓄电池组配置 (8)3.6 系统采⽤悬浮⽅式供电 (9)3.7 保护接地⽅式 (9)3.8 保护接地⽅式 (9)3.9 末端设备配电及控制⽅式………………………………………………………四、系统设备技术要求………………………………………………………4.1 系统总体技术要求………………………………………………………4.2 系统保护功能要求………………………………………………………4.3 告警性能要求………………………………………………………4.4 防雷性能要求………………………………………………………4.5 安全性能要求………………………………………………………4.6 系统电磁兼容性要求………………………………………………………4.7 系统⾳响噪声要求………………………………………………………4.8 可靠性指标要求………………………………………………………4.9 监控模块功能要求………………………………………………………4.10 整流模块功能要求………………………………………………………4.11 交流配电功能要求直流总输出屏要求……………………………………4.12 机房直流配电屏要求………………………………………………………4.13 直流电源列柜要求………………………………………………………4.14 设备外观与结构要求………………………………………………………五、IT 设备对 HVDC 的适应性要求………………………………………………………5.1 采⽤单相交流 220V 供电的 IT 设备……………………………………5.2 采⽤三相交流 380V 供电的 IT 设备………………………………………六、结束语………………………………………………………⼀.概述1.1基本概述1.交流UPS存在的问题通信电源发展⾄今,IT设备⼀直采⽤ UPS 电源系统供电或低压直流系统(-48V)供电。

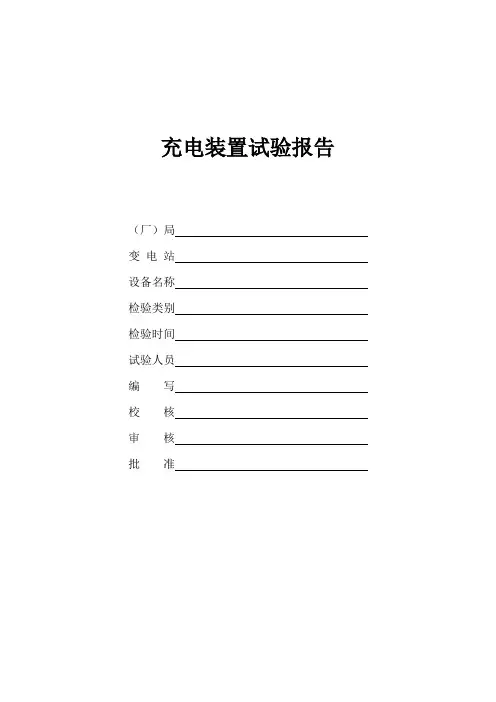

充电装置试验报告(厂)局变电站设备名称检验类别检验时间试验人员编写校核审核批准1 铭牌参数按表2检查直流充电装置的各项参数应与设计参数相同。
2 外观及接线检查检查屏内安装的元器件和端子排是否完好,压接可靠,接线是否松动。
导线绝缘无裸露现象,按钮、键盘等应操作灵活、手感良好,各部件应清洁良好。
核对厂家技术说明书,熟悉其操作原理与步骤。
同时记录设备型号、容量及其它铭牌参数,核对充电装置技术参数是3 绝缘检查4 装置上电检查5 装置逆变电源检验6 浮充及均充电压的调节范围检查无降压硅链的充电电压及浮充电压检查表7表计测量功能检查8 稳流精度、稳压精度和纹波系数测试稳流精度、稳压精度和纹波系数测试表4 充电装置精度、纹波系数允许值8.1稳流精度试验8.1.1试验接线示意图+交流充380V~调压电电阻器装刀闸置 _图中,三相试验刀闸――380V,10A;三相交流调压器380V,15kVA;电阻-可调负载30~100A 8.1.2试验方法充电装置选择在稳流充电(均充)工作状态。
按照表3要求,调节三相调压器(或使用充电装置特性测试仪)使交流输入电压在额定值的-10%~+10%范围内变化,输出电压在充电电压调节范围内变化时,负荷电流在20%~100%范围内的任一数值保持稳定,其稳流精度应符合表4的规定。
稳流精度计算公式:δI =(I M-I Z)/I Z。
式中δI——稳流精度,I M——输出电流波动极限值,I Z――输出电流整定值。
新安装检验要求逐个进行高频开关模块测试,表3为充电模块稳流精度检查表5 第1块充电模块稳流精度检查第4块充电模块稳流精度检查8.2稳压精度和纹波系数试验 8.2.1试验接线示意图+交流 充 示 调压 电 电阻 波 器 装 器 刀闸 置 _图中,三相试验刀闸――380V,10A ;三相交流调压器380V,15kVA ;电阻-可调负载30~100A 8.2.2试验方法充电装置在浮充电(稳压)状态下,按照表5-8要求,调节三相调压器(使交流输入电压在额定值的-10%~+10%范围内变化,输出电流在0%~100%额定值范围内变化,输出电压在浮充电调节范围内的任一数值上,用数字记录录波器和数字万用表测量记录直流母线电压和波形,根据记录波形分析计算出的直流母线电压的稳压精度和纹波系数,其稳压精度和纹波系数应符合表4的规定。
通信基站中直流远供电源的应用设计作者:樊晓军来源:《科学与财富》2018年第34期1直流远供1.1直流远供技术的应用由于直流远供技术具有输电效率高、输电线路成本低(可与通信光缆、电缆同杆路、同管道敷设)、安全、可控、在特殊场景的应用优势等优点,已广泛应用于移动通信网络的RRU、室分系统、低功耗基站、室外型基站,直放站等设备的供电,成为组网建设和安全可靠运行中不可或缺的一种供电方式。
1.1.1直流远供技术简介直流远供电源是通过电力线缆进行直流电能的远距离传送和接收的远程供电系统。
由局端设备、远端设备和避雷设备组成,将机房内稳定的电能通过光电复合电缆、双绞线缆或电力线缆超低损耗的输送给直放站或基站设备,为设备供电。
直流远供电源系统一般主要的组网结构有:点对点结构、集中供电结构、级联结构。
一、点对点拉远:二、集中供电拉远:三、级联拉远:1.1.2 直流远供技术的主要应用场景在通信网络建设中,各室内外型设备及各种不同应用场景(如:城市中心区域、偏远地区、铁路和道路沿线覆盖),存在着部分场所因场地空间所限或部分站点无交流电,直接影响基站的选址开通;而现有的小型电源存在电池被盗现象;小型UPS供电,电池寿命很难保证,损坏率较高;分散式供电设备多,维护量大等问题。
基于以上分析,直流远供方式成为一种为远端RRU进行供电的有效方案。
1.1.3 直流远供技术的优势一、技术及投资效益优势1.直流远供输电线缆的敷设成本低于交流市电引入线路的建设成本。
2.远端站无需开关电源,减少了由于开关电源故障、蓄电池组丢失等造成的影响。
3.集中分布式的供电,方便日常维护和管理,可有效减少市电停电后的油机发电站点,降低发电成本,节约网运成本,节能减排。
4.解决了通信设备供电分散、市电造价高、接入困难、管理困难、人为因素停电等影响,降低了日常维护工作量。
5.由于供电系统运行稳定、可靠,不受外电干扰,没有频繁的加、断电冲击,没有输入电压的浪涌波动等,与传统的交流市电供电方式相比,可有效提高网络设备运行质量。
内部资料注意保密协议调试手册(中恒直流屏DPZ97)中兴通讯股份有限公司版权所有,保留一切权利。
版权所有,侵权必究。
Copyright (C) 1997 by ZTE Co. Ltd..All rights reserved.设备说明设备接口描述(尽可能提供设备和接口图片,不同型号设备存在差别)(如何判断有无接口板、接口板外观描述)(接口类型、定义)RS232通讯方式,2发 3收 5地(波特率、数据位、校验位、停止位)9600 n 8 1(操作步骤、拨码设置等)(特殊说明)调试方法pcudebug.exe(通讯是否存在时限要求、是否存在控制条件等)通道表:AI量电池分路数 AI通道16对应的双字节通道为2662直流分路数 AI通道17对应的双字节通道为2604直流系统电压 AI通道18对应的双字节通道为151直流系统高压门限 AI通道19对应的双字节通道为2750直流系统低压门限 AI通道20对应的双字节通道为2751并机口电流 AI通道21对应的双字节通道为300直流系统负载总电流 AI通道22对应的双字节通道为153电池总电流 AI通道23对应的双字节通道为156当通道2662电池分路数为0时以下4个通道无效电池组1电流 AI通道24对应的双字节通道为179电池组2电流 AI通道25对应的双字节通道为193电池组3电流 AI通道26对应的双字节通道为207电池组4电流 AI通道27对应的双字节通道为221当通道2604直流分路数为0时以下12个通道无效直流系统分路2电流 AI通道33对应的双字节通道为233 直流系统分路3电流 AI通道34对应的双字节通道为234 直流系统分路4电流 AI通道35对应的双字节通道为235 直流系统分路5电流 AI通道36对应的双字节通道为236 直流系统分路6电流 AI通道37对应的双字节通道为237 直流系统分路7电流 AI通道38对应的双字节通道为238 直流系统分路8电流 AI通道39对应的双字节通道为239 直流系统分路9电流 AI通道40对应的双字节通道为240 直流系统分路10电流 AI通道41对应的双字节通道为241 直流系统分路11电流 AI通道42对应的双字节通道为242 直流系统分路12电流 AI通道43对应的双字节通道为243AO量直流系统高压门限 AO通道19对应的双字节通道为2750 直流系统低压门限 AO通道20对应的双字节通道为2751DI量监控模块故障状态 DI通道16对应的双字节通道为并机口开关状态 DI通道17对应的双字节通道为1050 电池组1熔丝状态 DI通道18对应的双字节通道为1018 电池组2熔丝状态 DI通道19对应的双字节通道为1019 电池组3熔丝状态 DI通道20对应的双字节通道为1020 电池组4熔丝状态 DI通道21对应的双字节通道为1021 直流分路1熔丝状态 DI通道22对应的双字节通道为944 直流分路2熔丝状态 DI通道23对应的双字节通道为945 直流分路3熔丝状态 DI通道24对应的双字节通道为946 直流分路4熔丝状态 DI通道25对应的双字节通道为947 直流分路5熔丝状态 DI通道26对应的双字节通道为948 直流分路6熔丝状态 DI通道27对应的双字节通道为949 直流分路7熔丝状态 DI通道28对应的双字节通道为950 直流分路8熔丝状态 DI通道29对应的双字节通道为951直流分路10熔丝状态 DI通道31对应的双字节通道为953直流分路11熔丝状态 DI通道32对应的双字节通道为954直流分路12熔丝状态 DI通道33对应的双字节通道为955辅助分路1熔丝状态 DI通道43对应的双字节通道为1051辅助分路2熔丝状态 DI通道44对应的双字节通道为1052辅助分路3熔丝状态 DI通道45对应的双字节通道为1053辅助分路4熔丝状态 DI通道46对应的双字节通道为1054辅助分路5熔丝状态 DI通道47对应的双字节通道为1055辅助分路6熔丝状态 DI通道48对应的双字节通道为1056辅助分路7熔丝状态 DI通道49对应的双字节通道为1057辅助分路8熔丝状态 DI通道50对应的双字节通道为1058辅助分路9熔丝状态 DI通道51对应的双字节通道为1059辅助分路10熔丝状态 DI通道52对应的双字节通道为1060关键及特殊数据(特殊接收函数处理、特殊算法描述)常见故障(被监控设备监控功能是否可靠)-温馨提示:如不慎侵犯了您的权益,可联系文库删除处理,感谢您的关注!。
高压直流远供技术资料
第一章系统设计原理
将宏基站内已有的直流-48V基础通信电源经局端电源设备升压为直流
280V(可调),通过电缆线或复合光缆将直流280V传送至远端,远端侧安装降压电源,将直流280V降压至48V,给通信设备供电。
下图为整个电源系统的供电原理框图:
本方案中所用的直流电源采用中达电通股份有限公司产品。
第二章设计方案说明
DCS直流远供电源系统是采用280V/900W DC-DC模块组成,系统可以嵌入式或壁挂式,嵌入式配置5台DC-DC模块,容量为280V/4500W;壁挂式配置3台DC-DC模块,容量为280V/2700W。
根据客户要求系统最大可以配置12台DC-DC 远供模块,提供稳定可靠的直流电源给负载设备。
2.1标准19〞嵌入式远供电源
标准嵌入式结构高度为3U,由3个抽屉式的SHELF构成,每个SHELF可放置2台DCM900 DC-DC模块共5台,用1个监控模块完成系统的侦测控制。
直流输入和输出配电设计在机框的左侧,详见下图。
背面
2.1.1系统组成
系统组成:直流输入配电单元、高压直流配电单元、DC-DC模块、监控模块及相关辅件。
机箱尺寸(宽深高mm):482×400×133(133mm为3U高),后面接线,前后面维护。
系统容量:48V转280V/3A整流模块5个,最大容量15A
系统标配: 1路48V直流输入、2路280V直流输出(空开)、配输出防雷
2.1.2技术指标
(1)直流输入;
输入电压范围: 40 ~ 58Vdc
输入方式:一路输入,采用断路器保护
(2)直流输出
输出电压范围: -225V~-360V
输出容量: 4500W (标准配置)
负载分路:10A/2P×2路直流型空气开关。
2.2壁挂式远供电源
箱体尺寸(宽深高mm):450×200×400
可放置3台DCM900 DC-DC模块,用1个监控模块完成系统的侦测控制。
外观见下图。
技术指标参照上述嵌入式远供电源。
2.3远端电源设备
远端设备采用壁挂式电源,内置1个600W模块(DC280V转成DC48V),有2路输出接线端子。
