直流远供电源功率选型和电缆选型

1.直流空开选型：根据ABB、西门子等空开厂商提供的数据：空开的额定工作电流：I＝Imax*，Imax：是设备正常工作时的最大工作电流。

：为厂商提供的空开正常工作时的电流裕量。

我们的设备工作在恒功率情况下，再结合局方的一次电源输出的最小工作电压为42V，所以空开正常工作的最大额定工作电流为：I=P/42*，42：是指局方一次电源正常工作时输出的最小电压为42V，：是电流的裕量，保证在42V时空气开关也能够正常工作。

P：为设备功率。

电流I就是设备正常工作时通过空开的最大工作电流，即需要选择的空开的额定工作电流。

注：如果空开长期工作在额定电流以上，将会降低器件的可靠性,使整个系统工作在不可靠状态下，不利于设备运行。

将会大大缩短空开使用寿命。

同时，空开长期工作在不可靠状态下，将会导致整个系统掉电。

将空开额定电流增加，以提高空开的可靠性，是可以保证系统正常工作的前提。

如果不更换空开，将会降低空开的可靠性，可能会使整个系统掉电。

2.电源线选型：电源线径可以根据电流及压降（△U）来计算：S=∑I×2L/（r×△U）其中：S：电源线截面（mm2）∑I：流过的总电流数L：该段馈电线的计算长度（M）△U：该段馈电线的允许压降（V）r：馈电线的导电率；用铜质时r=，铝质时r=34△U的取值如下：从电池到直流电源：△U≤直流电源：△U≤从直流电源到直流配电柜：△U≤从直流配电柜到交换机机架：△U≤例如，单个外围模块电流约3安培，如果从直流配电柜直接引铜线，距离约15米。

则线径计算如下：L=15M∑I=3A△U=S=3A×2×15M/（×）=应选截面积为6mm2的电源线。

电源线的规格有：1，，，4，6，10，16，25，35，50，70，95，120，185等，单位mm2。

直流远供电源系统技术要求1. 局端设备(48VDC/280VDC)技术要求1.1标准配置注1：即插即用，具备无损伤热插拔功能；能承受电压脉冲(10/700μs、5kV)和电流脉冲(8/20μs、20kA)正向和反向各5次的冲击。

注2：输出断路器额定工作电压满足DC400V。

2.绝缘监测：设备应具有绝缘监测功能,绝缘出现异常时，监控模块应发出告警信息。

输入对输出1500V或输出对地1000V，漏电电流≤50mA。

3.其他要求1.2电源模块效能1.电源模块效率(1)10%以下负载，额定输入电压(280V～320V)：≥85% ；(2)10％～70%负载，额定输入电压(280V～320V)：≥90% ；(3)70%以上负载，额定输入电压(280V～320V)：≥92% 。

2.电源模块功能(1)模块规格单台电源模块(48VDC/280VDC)功率规格为600W、900W为宜。

(2)模块即插即用，具备无损伤热插拔功能。

(3)系统中模块并联工作，并且具有按比例均分负载性能(负载从25%～100%额定输出电流时)，其不平衡度应优于±3%的输出额定电流值。

(4)当某个模块出现异常时，应不影响电源系统的正常工作。

(5)开关机过冲幅度开关机引起直流输出电压变化的最大峰值应不超过直流输出电压整定值的±2％。

(6)启动冲击电流(浪涌电流)由于启动引起的输入冲击电流应不大于额定输入电压条件下最大稳态输入电流峰值的150％。

(7)软启动时间软启动时间(从启动至直流输出电压爬升到标称值所用的时间)可根据用户要求确定，一般为3s～8s。

(8)负载效应(负载调整率)不同负载情况下的直流输出电压与输出电压整定值的差值应不超过输出电压整定值的±0.5％。

(9)强迫风冷，风扇寿命应当≥50000小时。

(10)模块监控功能遥测：整模块输出电压，每个模块输出电流；遥信：每个模块工作状态(开/关机，限流/不限流)，故障/正常，系统输出状态；遥控：开/关机，测试；遥调。

直流远供系统配置及施工规范一.直流远供系统配置1.技术介绍高压直流远供系统一般由局端设备、传输线路、远端设备组成。

通常情况下，48V直流电源系统的供电线路不超过100米，无法提供远距离供电。

直流远供，是在基站（局端）通过远供设备将机房的-48V电压升压为直流280V或者380V，（一般采用直流380V系统，以减少线损，提高传送距离。

）通过复合光缆或专用铝缆把电能输送到远端设备，在设备端通过远供设备降压为-48V设备使用。

图1.1.1-1直流远供系统结构图2.设备功耗新疆联通WCDMA网的基站设备选用两个厂家的设备：阿勒泰、博州、伊犁、塔城、石河子、克拉玛依、奎屯、哈密、吐鲁番为中兴设备，其他地州为华为设备。

根据下表两个厂家RRU设备功耗列表，按3载扇的典型功耗并考虑远期发展，每个RRU设备按照200W计算。

表1.2.1-1两个厂家RRU设备功耗统计表序号配置华为RRU 中兴RRU峰值功率典型功率峰值功率典型功率1 1个载扇100W 70W 140W 105W2 2个载扇180W 120W 205W 140W3 3个载扇250W 170W 265W 175W3.配置原则3.1.远端设备配置原则目前，新疆联通直流远供系统所使用的远端设备一般为500W、600W和800W这三种。

考虑远端设备长期工作的稳定性，S3和S33的站型应选用1台500W或600W远端设备，S333的站型可选用1台800W远端设备或2台500W远端设备或2台600W远端设备。

根据中标厂家设备类型，单台远端设备能够满足站点需求的应作首选，尽量减少远端设备配置数量。

3.2.局端设备配置原则局端设备容量根据接入远端站RRU设备的总功耗+线路损耗（按照远端设备功率的40%计），按照N+1的模块冗余配置。

根据移动基站的组网方式，直流远供系统可采用星型、链型和环形的供电拓展方式，考虑基站供电安全性，建议1个局端站点接入远端基站属最多不超过3个。

选型很重要，选择适宜的不仅可以节省成本，还能更好的维护和管理直流电源系统。

那如何选择呢？要注意什么呢？今天小编为你解答。

220V和110V直流系统应采用蓄电池组，48V及以下的直流系统，可采用蓄电池组，也可采用由220V或110V蓄电池组供电的电力用直流电源变换器。

供电距离应选择供电距离较远的辅助车间，当需要直流电源时，宜独立设置直流系统。

充电方式应该选择蓄电池组正常应以浮充电方式运行。

1.直流系统标称电压：
（1）专供控制负荷的直流系统应该采用110V。

（2）专供动力负荷的直流系统应该采用220V。

（3）控制负荷和动力负荷合并供电的直流系统应该采用220V。

2.充电装置的选择
（1）要满足蓄电池组的充电和浮充电要求。

（2）充电装置应具有稳压、稳流及限流性能。

（3）应具有自动和手动浮充电、均衡充电和稳流、限流充电等功能。

（4）充电装置的交流电源输入宜为三相制，额定频率为50Hz，额定电压为380(1±10%)V。

3.蓄电池容量选择条件
（1）要能达到全厂事故全停电时间内的放电容量；
（2）要能达到事故初期直流电动机启动电流和其他冲击负荷电流的放电容量；
（3）要能达到蓄电池组持续放电时间内随机冲击负荷电流的放电容量；
（4）应以最严重的事故放电阶段，计算直流母线电压水平。

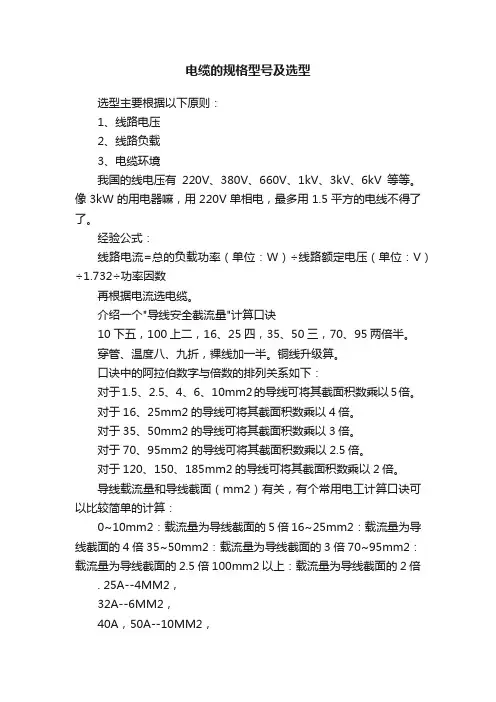

电缆的规格型号及选型选型主要根据以下原则：1、线路电压2、线路负载3、电缆环境我国的线电压有220V、380V、660V、1kV、3kV、6kV等等。

像3kW的用电器嘛，用220V单相电，最多用1.5平方的电线不得了了。

经验公式：线路电流=总的负载功率（单位：W）÷线路额定电压（单位：V）÷1.732÷功率因数再根据电流选电缆。

介绍一个"导线安全截流量"计算口诀10下五，100上二，16、25四，35、50三，70、95两倍半。

穿管、温度八、九折，裸线加一半。

铜线升级算。

口诀中的阿拉伯数字与倍数的排列关系如下：对于1.5、2.5、4、6、10mm2的导线可将其截面积数乘以5倍。

对于16、25mm2的导线可将其截面积数乘以4倍。

对于35、50mm2的导线可将其截面积数乘以3倍。

对于70、95mm2 的导线可将其截面积数乘以2.5倍。

对于120、150、185mm2的导线可将其截面积数乘以2倍。

导线载流量和导线截面（mm2）有关，有个常用电工计算口诀可以比较简单的计算：0~10mm2：载流量为导线截面的5倍16~25mm2：载流量为导线截面的4倍35~50mm2：载流量为导线截面的3倍70~95mm2：载流量为导线截面的2.5倍100mm2以上：载流量为导线截面的2倍. 25A--4MM2，32A--6MM2，40A，50A--10MM2，63A--16MM2，80A--25MM2100A--35MM2，125A--50MM2，160A--70MM2，200A--95MM2，225A--120MM2250A--150MM2，300A--185MM2，350A--240MM2，400A--300MM2电缆的规格型号代表的含义型号含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

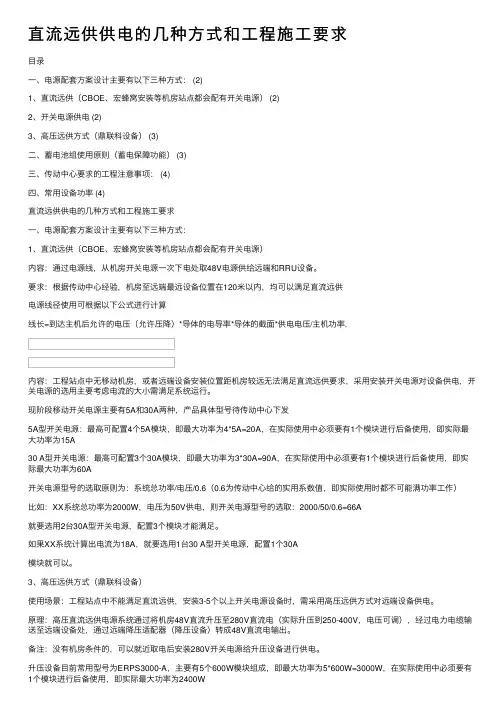

直流远供供电的⼏种⽅式和⼯程施⼯要求⽬录⼀、电源配套⽅案设计主要有以下三种⽅式： (2)1、直流远供（CBOE、宏蜂窝安装等机房站点都会配有开关电源） (2)2、开关电源供电 (2)3、⾼压远供⽅式（⿍联科设备） (3)⼆、蓄电池组使⽤原则（蓄电保障功能） (3)三、传动中⼼要求的⼯程注意事项： (4)四、常⽤设备功率 (4)直流远供供电的⼏种⽅式和⼯程施⼯要求⼀、电源配套⽅案设计主要有以下三种⽅式：1、直流远供（CBOE、宏蜂窝安装等机房站点都会配有开关电源）内容：通过电源线，从机房开关电源⼀次下电处取48V电源供给远端和RRU设备。

要求：根据传动中⼼经验，机房⾄远端最远设备位置在120⽶以内，均可以满⾜直流远供电源线径使⽤可根据以下公式进⾏计算线长=到达主机后允许的电压（允许压降）*导体的电导率*导体的截⾯*供电电压/主机功率.内容：⼯程站点中⽆移动机房，或者远端设备安装位置距机房较远⽆法满⾜直流远供要求，采⽤安装开关电源对设备供电，开关电源的选⽤主要考虑电流的⼤⼩需满⾜系统运⾏。

现阶段移动开关电源主要有5A和30A两种，产品具体型号待传动中⼼下发5A型开关电源：最⾼可配置4个5A模块，即最⼤功率为4*5A=20A，在实际使⽤中必须要有1个模块进⾏后备使⽤，即实际最⼤功率为15A30 A型开关电源：最⾼可配置3个30A模块，即最⼤功率为3*30A=90A，在实际使⽤中必须要有1个模块进⾏后备使⽤，即实际最⼤功率为60A开关电源型号的选取原则为：系统总功率/电压/0.6（0.6为传动中⼼给的实⽤系数值，即实际使⽤时都不可能满功率⼯作）⽐如：XX系统总功率为2000W，电压为50V供电，则开关电源型号的选取：2000/50/0.6=66A就要选⽤2台30A型开关电源，配置3个模块才能满⾜。

如果XX系统计算出电流为18A，就要选⽤1台30 A型开关电源，配置1个30A模块就可以。

3、⾼压远供⽅式（⿍联科设备）使⽤场景：⼯程站点中不能满⾜直流远供，安装3-5个以上开关电源设备时，需采⽤⾼压远供⽅式对远端设备供电。

220V直流电动机电缆选型标准220V直流电动机电缆选型标准一、确定电流大小在选择电缆时，首先要确定流过电缆的电流大小。

根据直流电动机的规格和运行要求，确定电缆上流过的额定电流。

一般来说，电动机的额定电流可以通过查看电动机的铭牌或相关技术文档获得。

二、选择导体截面积1.确定电缆导体截面积：根据电流大小和电缆的允许温升，确定电缆的导体截面积。

在选择导体截面积时，需要考虑电缆的发热和散热情况，以确保电缆在使用过程中不会过热。

2.导体截面积计算公式：导体截面积（mm²）= 电流（A）/ 允许电流密度（A/mm²）。

其中，允许电流密度根据电缆的材料和结构而定，一般可取5~10 A/mm²。

3.导体材料选择：根据使用环境和电动机的规格，选择合适的导体材料。

常用的导体材料有铜和铝，其中铜的导电性能较好，但价格较高；铝的导电性能略差，但价格较低。

三、确定电缆长度1.确定电缆长度范围：根据电动机的使用环境和控制要求，确定电缆的长度范围。

一般来说，电缆长度需要根据电动机的位置和控制器之间的距离来确定。

2.选择合适的电缆长度：在满足使用要求的前提下，尽量选择较短的电缆长度，以减少电缆的发热和损耗。

如果需要使用较长的电缆，应考虑增加电缆的导体截面积或采用多芯电缆来降低电缆的电阻值和发热量。

四、其他考虑因素1.绝缘材料：根据使用环境和电压等级，选择合适的绝缘材料。

常用的绝缘材料有聚氯乙烯（PVC）、聚乙烯（PE）和交联聚乙烯（XLPE）等。

2.护套材料：为了保护电缆免受机械损伤或化学腐蚀等影响，可以选择合适的护套材料，如聚氯乙烯护套、聚乙烯护套等。

光伏系统直流电缆的特性及选型设计直流干线是光伏组件系统经汇流箱汇流后到逆变器的传输用线。

如果说光伏逆变器是整个方阵系统的心脏，那么直流干线系统就是一条条主动脉。

由于，直流干线系统采用不接地方案，如果电缆发生接地故障，将会给系统甚至设备带来相比交流大得多的危害，因此，光伏系统工程师对直流干线电缆的认识，要比其他行业电气工程师更为谨慎。

综合各种电缆事故分析，我们得出电缆的接地故障占整个电缆故障的90-95%。

接地故障的主要原因有三种。

第一，电缆制造缺陷，为非合格产品；第二，运行环境恶劣、自然老化、以及遭受外力破坏;第三，安装不规范，接线粗糙。

接地故障的根本原因却只有一个---电缆的绝缘材料。

光伏电站的直流干线运行环境比较恶劣。

我国大型地面光伏电站一般都在西部，这些地方一般都是荒漠、盐碱地以及昼间温差大，鼠害也比较严重，环境也会非常潮湿。

电缆地埋敷设，电缆沟的填挖要求比较高;分布式电站电缆的运行环境也不比上述地面的要好，电缆会承受很高的温度，有技术人员测控，屋顶温度甚至能达到100-110℃的高温，电缆的防火阻燃要求，以及高温对电缆的绝缘击穿电压影响很大。

因此，光伏电站直流干线电缆的选型设计要考虑以下几点：1、电缆的绝缘性能2、电缆的防潮、防寒以及耐候性3、电缆的耐热阻燃性能4、电缆的敷设方式5、电缆的导体材料(铜芯、铝合金芯、铝芯)6、电缆的截面规格。

目前，我国光伏电站的直流干线电缆，大多采用一般低压交流电缆来代替，常用型号为ZR-YJV220.6/1kv、ZRYJY230.6/1kv，电缆大多数为铜芯电缆，也有些电站逐步开始采用铝合金导体的电缆，但电缆的绝缘材料基本还是按1kv低压电缆的标准生产。

也就是说，我们的光伏系统工程师对直流电缆厉害关系有认识，但对电缆的技术方案并没有过多重视。

直流干线电缆的绝缘特性1.交流电缆的场强应力分布是均衡的，电缆绝缘材料着重的是电介质常数，电介质是不受温度影响的;而直流电缆的应力分布是电缆绝内层为最大，受电缆绝缘材料的电阻系数影响，绝缘材料有负温度系数现象，即温度增高，电阻变小;电缆在运行时，线芯损耗会使温度升高，电缆的绝缘材料的电阻系数会随之变化，也将导致绝缘层的电场应力随之变化，也就是说，同样厚度的绝缘层，由于温度升高，其击穿电压随之变小。

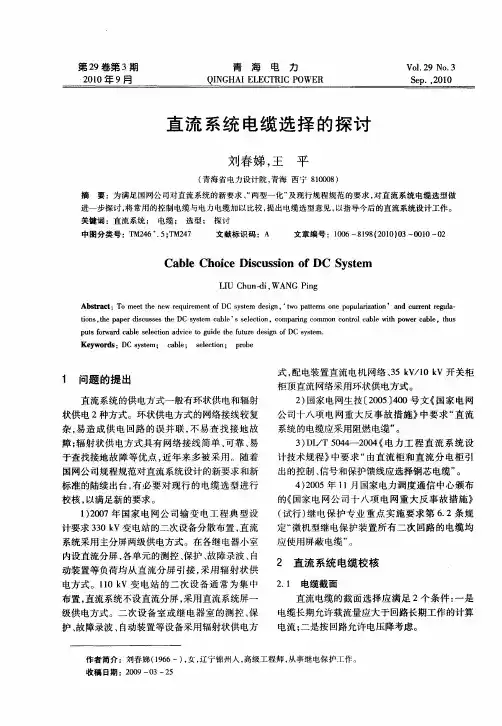

直流用电缆选型要求
直流用电缆是指用于直流电传输的电缆。

与交流用电缆不同，直流用电缆需要考虑电缆的电阻、电感、电容等因素对电压和电流传输的影响，并且需要在选型中考虑纯直流电源、半直流电源下的工作特性。

因此，直流用电缆的选型要求如下：
1. 低电阻。

直流电缆的电阻会导致电压降低和功耗增加，因此要求电缆的电阻尽可能低。

2. 低电感。

直流电缆的电感会导致电流不能瞬间达到稳定值，从而导致电压降低和功耗增加，因此要求电缆的电感尽可能低。

3. 低电容。

直流电缆的电容会导致充电和放电延迟，从而导致电压降低和功耗增加，因此要求电缆的电容尽可能低。

4. 耐高电压。

直流电缆需要承受高电压，因此要求电缆的绝缘层具有足够的耐压能力。

5. 耐腐蚀性。

直流电缆在特定工作环境下需要具有一定的耐腐蚀性。

6. 耐燃性。

直流电缆在特定工作环境下需要具有一定的耐燃性。

7. 良好的绝缘性能。

直流电缆的绝缘层需要具有良好的绝缘性能，以保证电缆能够正常传输电能。

8. 良好的耐老化性能。

直流电缆需要具有较好的耐老化性能，以保持其使用寿命和性能稳定性。

在实际选型过程中，还需要根据电缆的使用场景、工作条件、传输距离等因素进行综合考虑。

同时，还需要考虑电缆的成本、安装维护成本等因素，以综合优化电缆的选择。

总之，直流用电缆选型要求多种多样，需要根据具体情况进行全面考虑和综合分析，才能选出最适合的电缆。

电线电缆选择通信电源工程设计中交、直流电力线的设计摘要：本文介绍了通信电源工程设计中交、直流电力线的计算方法一、交、直流电力线简介在直流供电系统的接线中，根据各段导线所起的作用不同，可分为充电线、放电线和供电线。

这里，整流器经直流屏到蓄电池的导线称为充电线；蓄电池组经直流屏到通信设备的导线称为放电线；整流器经直流屏到通信设备的导线称为供电线。

在通信电源直流供电系统中，一般不单设充电线，而是充电线和放电线合为一体。

故此，供电线就泛指直流供电系统中的全部电力线了。

交流电力线的选择，首先要根据导线使用环境条件、敷设方式、使用电流和电压等条件，确定导线的型号。

其次要根据技术经济要求计算并选择导线的规格截面。

计算选择导线截面的方法有多种，我们目前主要采用的是按照载流量来选择导线截面，具体计算方法将在下面介绍。

二、直流供电回路电力线的选择与计算1、直流供电回路电力线的组成直流供电回路的电力线，包括除远供电源架出线以外的所有电力线，如蓄电池组至直流配电设备，直流配电设备至变换器、通信设备、电源架、列柜、安装在交流屏上的事故照明控制回路进线端子和高压控制或信号设备的接线端子，电源架、列柜和变换器至通信设备，事故照明控制回路出线端子至事故照明设备，列柜至信号设备，以及各种整流器至直流配电设备或蓄电池的导线等等。

上述各段导线中，蓄电池到用电设备的导线按照容许电压降选择。

2、直流供电回路电力线的截面计算根据允许压降计算选择直流供电回路电力线的截面，一般有三种方法，即电流矩法、固定分配压降法和最小金属用量法，目前最常用的是电流矩法，下面的内容主要介绍如何电流矩法计算直流供电回路电力线的截面及各段压降。

（1）电流矩法采用电流矩法计算导线截面，是按容许电压降来选择导线的方法。

它以欧姆定律为依据。

在直流供电回路中，某段导线通过最大电流I时，根据欧姆定律，该段导线上由于直流电阻造成的压降可按下式计算：γρS IL S LI IRU ===∆ （1-1）式中：△U ——导线上的电压降（V ）； I ——流过导线的电流（A ）； R ——导体的直流电阻（Ω）； ρ——导体的电阻率（Ω˙mm 2/m ） L ——导线长度（m ） S ——导体截面面积（mm 2） γ——导体的电导率（m/Ω˙m m 2）导体的电导率是其电阻率的倒数。

电缆怎么选型？电缆和功率之间有什么对应关系？怎样选用电线电缆及注意事项⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性等；根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。

⒉电线电缆规格的选择确定电线电缆的使用规格（导体截面）时，应考虑发热，电压损失，经济电流密度，机械强度等条件。

根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。

若用户没有经验，则应征询有关专业单位或人士的意见。

一般电线电缆规格的选用参见下表：电线电缆规格选用参考表导体截面mm2铜芯聚氯乙烯绝缘电缆环境温度25℃架空敷设227 IEC 01（BV）铜芯聚氯乙烯绝缘电力电缆环境温度25℃直埋敷设VV22-0.6/1（3+1）钢芯铝绞线环境温度30℃架空敷设LGJ允许载流量A 容量 kW允许载流量A容量 kW允许载流量A容量 kW1.017101.521122.52816437213821648274727106536653616915984479754 25120671106112469 35147821307515084 5018710515589195109 70230129195109242135 95282158230125295165 120324181260143335187 150371208300161393220 1854232373351874502522403902205403023004352436303523、同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。

光伏发电系统电缆选型标准的说明由于太阳能光伏发电系统的发电效率不是很高，在实际应用时又会有不少的电能损耗在输电线路上，不能使太阳能光伏发电得到最大化的利用，因此，直流输送电缆的合理选型对提高太阳能光伏发电利用率，减少线路损耗至关重要。

在太阳能光伏发电系统中低压直流输送部分使用的电缆，因为使用环境和技术要求的不同，对不同部件的连接有不同的要求，总体要考虑的因素有电缆的导电性能、绝缘性能、耐热阻燃性能、抗老化／抗辐射性能及线径规格(截面积)及线路损耗等。

同时在系统设计安装过程中，还应优化设计，采用合理的电路分布结构，使电缆走向尽量短且直，最大限度地降低线路损耗电压，实现光伏发电电能的最大利用率，具体要求如下。

(1)组件与组件之间的连接电缆，一般使用组件接线盒附带的连接电缆直接连接，长度不够时还可以使用专用延长电缆。

依据组件功率大小的不同，该类连接电缆截面积有2.5mm2、4.0mm2、6.0mm23种规格。

这类连接电缆使用双层绝缘外皮，具有优越的防紫外线、水、臭氧、酸、盐侵蚀的能力，优越的全天候能力和耐磨损能力。

(2)蓄电池与逆变器之间的连接电缆，要求使用通过ul测试或tuv 认证的多股软线，尽量就近连接。

选择短而粗的电缆可使系统减小损耗，提高效率，增强可靠性。

(3)电池方阵与控制器或直流汇流箱之间的连接电缆，也要求使用通过ul测试或tuv认证的多股软线，截面积根据方阵输出最大电流而定。

选择直流输送电缆既要考虑经济性，又要考虑安全性。

电缆截面积偏大，线损就偏小，但会增加线路投资；电缆截面积偏小，线损就偏大，满足不了供电需要，而且安全系数也小。

在太阳能光伏发电系统直流电缆选型中，最好的办法就是按照电缆的经济电流密度来选择电缆的截面积。

各部位直流电缆截面积依据下列原则和计算方法确定。

组件与组件之间的连接电缆、蓄电池与蓄电池之间的连接电缆、交流负载的连接电缆，一般选取的电缆额定电流为各电缆中最大连续工作电流的1.25倍；电池方阵与方阵之间的连接电缆、蓄电池(组)与逆变器之间的连接电缆，一般选取的电缆额定电流为各电缆中最大连续工作电流的1.5倍。
