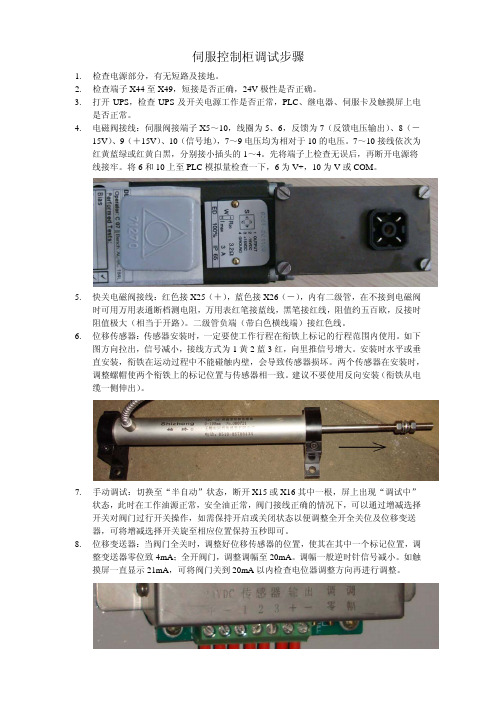

伺服控制柜调试步骤1.检查电源部分，有无短路及接地。
2.检查端子X44至X49，短接是否正确，24V极性是否正确。
3.打开UPS，检查UPS及开关电源工作是否正常，PLC、继电器、伺服卡及触摸屏上电是否正常。
4.电磁阀接线：伺服阀接端子X5～10，线圈为5、6，反馈为7（反馈电压输出）、8（－15V）、9（＋15V）、10（信号地），7～9电压均为相对于10的电压。
7～10接线依次为红黄蓝绿或红黄白黑，分别接小插头的1～4。
先将端子上检查无误后，再断开电源将线接牢。
将6和10上至PLC模拟量检查一下，6为V+，10为V-或COM。
5.快关电磁阀接线：红色接X25（＋），蓝色接X26（－），内有二级管，在不接到电磁阀时可用万用表通断档测电阻，万用表红笔接蓝线，黑笔接红线，阻值约五百欧，反接时阻值极大（相当于开路）。
二级管负端（带白色横线端）接红色线。
6.位移传感器：传感器安装时，一定要使工作行程在衔铁上标记的行程范围内使用。
如下图方向拉出，信号减小，接线方式为1黄2蓝3红，向里推信号增大。
安装时水平或垂直安装，衔铁在运动过程中不能碰触内壁，会导致传感器损坏。
两个传感器在安装时，调整螺帽使两个衔铁上的标记位置与传感器相一致。
建议不要使用反向安装（衔铁从电缆一侧伸出）。
7.手动调试：切换至“半自动”状态，断开X15或X16其中一根，屏上出现“调试中”状态，此时在工作油源正常，安全油正常，阀门接线正确的情况下，可以通过增减选择开关对阀门过行开关操作，如需保持开启或关闭状态以便调整全开全关位及位移变送器，可将增减选择开关旋至相应位置保持五秒即可。
8.位移变送器：当阀门全关时，调整好位移传感器的位置，使其在其中一个标记位置，调整变送器零位致4mA；全开阀门，调整调幅至20mA。
调幅一般逆时针信号减小。
如触摸屏一直显示21mA，可将阀门关到20mA以内检查电位器调整方向再进行调整。
ASDA伺服调试指南ASDA伺服是一种先进的控制系统，广泛用于工业自动化、机械加工和自动化设备等领域。
在使用ASDA伺服控制系统前，需要对其进行调试和优化，以确保其正常工作并达到最佳性能。
下面是ASDA伺服调试指南，帮助用户进行更有效的调试。
一、硬件连接1.确保所有的电缆和连接器都正确连接，并且没有松动或断裂。
2.检查电源供应是否稳定，电压波动范围在允许范围内。
3.确保伺服电机与伺服控制器之间的连接正确，并且电机型号与伺服控制器参数设置一致。
4.检查伺服控制器的安装位置是否合适，不受外部干扰和电磁干扰。
5.确保伺服系统的接地良好，减少影响信号传输和保护系统的外部干扰。
二、参数设置1.在开始调试前，需要将伺服控制器的相关参数设置为默认值，以避免出现误操作或误解。
2.根据实际应用需求，设置伺服控制器的运动参数，包括速度、加速度、减速度等。
3.设置伺服电机的PID参数，保证其在运动过程中的响应速度和控制精准度。
4.根据实际负载情况，设置伺服控制器的额定电流、电压和功率参数，以保证伺服系统的正常工作和运行稳定。
5.设置伺服系统的限位保护参数，保证在应用过程中不会出现超速、超载等异常情况。
三、调试步骤1.手动调试：首先进行手动调试，通过手动操作伺服电机，观察伺服系统的运动情况，包括速度、力矩、位置等。
2.自动校准：进行自动校准，让伺服系统自动检测和校准参数，以确保伺服系统的正常工作。
3.运动测试：进行运动测试，以验证伺服系统的运动性能和运行稳定性，包括速度、加速度、减速度等参数。
4.负载测试：进行负载测试，模拟实际负载情况，测试伺服系统的响应速度、控制精度和运行稳定性。
5.故障诊断：在调试过程中，如果出现异常情况或故障，需要及时进行故障诊断和处理，以确保伺服系统正常工作。
四、性能优化1.优化PID参数：根据实际应用需求和运动性能要求，调整伺服电机的PID参数，以提高运动响应速度、位置控制精度等。
2.优化运动参数：根据实际负载情况和运动速度要求，调整伺服系统的运动参数，包括速度、加速度、减速度等。
伺服驱动器参数设置步骤1.准备工作在开始伺服驱动器参数设置之前，首先需要进行准备工作。
包括安装好驱动器、连接好伺服电机，并确保电源和输入信号正常。
2.连接驱动器到电脑使用RS485或者以太网等通信接口，将驱动器连接到电脑。
可以通过USB转RS485接口或者以太网转串口的方式进行连接。
3.安装驱动器配置软件4.参数备份在进行参数设置之前，首先需要备份当前的驱动器参数。
通常配置软件会提供备份和还原功能，可以将当前的参数备份到电脑上，以便后续的恢复或者对比。
5.参数设置驱动器的参数设置包括基本参数、速度环参数、位置环参数和其他高级参数的设置。
5.1基本参数设置：根据具体的应用，设置伺服驱动器的工作模式、编码器类型、输出方式等基本参数。
5.2速度环参数设置：设置伺服驱动器的速度环参数，包括速度比例增益、速度积分增益、速度微分增益等。
5.3位置环参数设置：设置伺服驱动器的位置环参数，包括位置比例增益、位置积分增益、位置微分增益等。
5.4其他高级参数设置：根据具体需求设置其他高级参数，如过流保护、过压保护、过热保护等。
6.参数调试设置好驱动器参数后，需要进行参数调试。
通过配置软件提供的模拟功能，可以输入指定的速度和位置信号，观察伺服系统的响应情况。
根据实际需求，调整相应的参数，使得伺服系统的性能达到最佳状态。
7.保存参数参数调试完成后，需要将设置好的参数保存到驱动器中。
在配置软件中选择保存参数的选项，将参数写入到驱动器的非易失性存储器中。
8.参数恢复在进行参数设置之前备份的参数，可以在需要的时候恢复。
通过配置软件提供的参数还原功能，将之前备份的参数恢复到驱动器中，恢复到之前的工作状态。
以上就是伺服驱动器参数设置的详细步骤。
通过正确的参数设置和调试，可以保证伺服系统的稳定性和性能。
同时，根据具体的应用需求，可以对伺服驱动器的参数进行优化和调整，以获得更好的控制效果。
SERVO GUIDE -1伺服调试的步骤伺服调试的步骤连接设定连接设定1．打开伺服调整软件后，出现以下菜单画面：图1 ：主菜单2．点击图1 的“通信设定”，出现以下菜单。
连接设定连接设定图2：通讯设定连接设定连接设定NC 的IP 地址检查如下：图3：CNC的IP地址设定连接设定连接设定电脑的IP 地址检查：图4：PC 的IP 地址设定连接设定连接设定如果以上设定正确，在测试后还没有显示OK，请检查网线连接是否正确。
图5：NC-PC 正确连接连接设定连接设定注意：对于现在的新笔记本电脑，内置网卡可能自动识别网络信号，如果是这样的，则耦合器和交叉网线不需要，直接连接就可以了。
下拉参数页面下拉参数页面1，点击主菜单（图）上面的“参数”，如下：图6：参数初始画面下拉参数页面下拉参数页面点击“在线”，如果正确（NC 出于MDI 方式，POS 画面），则出现下述参数画面。
注意：CNC 型号选择，必须和你正在调试的系统一致，否则所显示的参数号可能和实际的有差别。
下拉参数页面下拉参数页面2，参数初始画面及系统设定图7：参数系统设定画面下拉参数页面下拉参数页面参数画面打开后进入“系统设定”画面，该画面的内容不能改动，可以检查该系统的高速高精度功能和加减速功能都有哪些，后面的调整可以针对这些功能修改。
频率响应测定频率响应测定通过频率响应测量各轴的共振点，并用滤波器参数来抑制共振。
在满足波形要求，保证共振点被抑制的情况下，提高速度环路增益。
图8：频率响应频率响应测定频率响应测定在图形画面，按“工具”-〉“频率响应”，然后按“测量”，选择需要测量的轴（X，Y，Z 等），然后按“开始”就可以自动侧量了。
通过观察上述图形，可以看到共振点的中心频率等，在参数画面上设定。
如下：图9：滤波器设定频率响应测定频率响应测定注意：设定参数时一定要选择相应的轴。
设定完后一定要再测一遍。
图10 加滤波器后的频率响应曲线如果有两个或以上共振点，可以使用多个滤波器来抑制（每个轴有四个滤波器）。

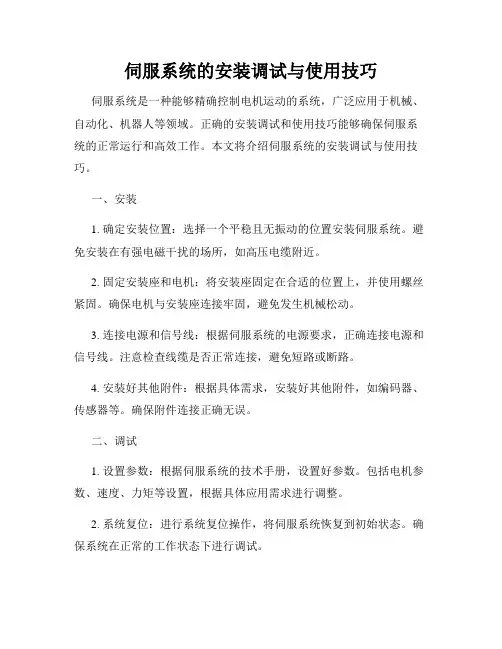

伺服系统的安装调试与使用技巧伺服系统是一种能够精确控制电机运动的系统，广泛应用于机械、自动化、机器人等领域。
正确的安装调试和使用技巧能够确保伺服系统的正常运行和高效工作。
本文将介绍伺服系统的安装调试与使用技巧。
一、安装1. 确定安装位置：选择一个平稳且无振动的位置安装伺服系统。
避免安装在有强电磁干扰的场所，如高压电缆附近。
2. 固定安装座和电机：将安装座固定在合适的位置上，并使用螺丝紧固。
确保电机与安装座连接牢固，避免发生机械松动。
3. 连接电源和信号线：根据伺服系统的电源要求，正确连接电源和信号线。
注意检查线缆是否正常连接，避免短路或断路。
4. 安装好其他附件：根据具体需求，安装好其他附件，如编码器、传感器等。
确保附件连接正确无误。
二、调试1. 设置参数：根据伺服系统的技术手册，设置好参数。
包括电机参数、速度、力矩等设置，根据具体应用需求进行调整。
2. 系统复位：进行系统复位操作，将伺服系统恢复到初始状态。
确保系统在正常的工作状态下进行调试。
3. 运动测试：进行运动测试，检查伺服系统的运动是否平稳、准确。
可以通过手动输入指令或使用控制面板进行操作。
4. 检查反馈：根据伺服系统的反馈机制，检查反馈是否正常。
可以通过查看显示屏或使用示波器进行检测。
5. 调整参数：根据实际的运动测试情况，逐步调整参数。
通过微调参数，使伺服系统的运动更加精确和稳定。
三、使用技巧1. 编程控制：了解伺服系统的编程控制技巧，可以根据具体需求编写程序，实现更复杂的运动控制。
2. 温度监测：定期检查伺服系统的温度，避免因过热而影响系统正常运行。
可以使用温度传感器进行监测。
3. 维护保养：做好伺服系统的维护保养工作，定期清洁和润滑系统。
避免灰尘和腐蚀物影响系统的运行。
4. 注意安全：在伺服系统运行过程中，注意安全操作。
避免发生意外事故，保护使用人员的安全。
结语伺服系统的安装调试与使用技巧对于保证系统正常运行至关重要。
正确安装并进行调试，合理使用技巧，能够提高伺服系统的工作效率和精确度。

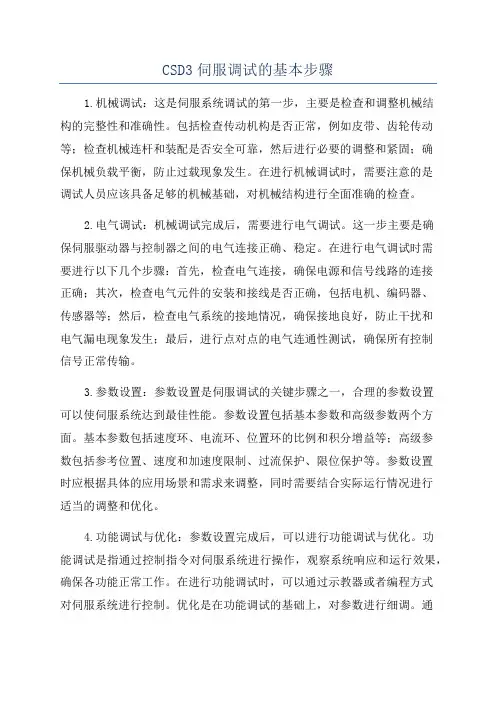

CSD3伺服调试的基本步骤1.机械调试：这是伺服系统调试的第一步，主要是检查和调整机械结构的完整性和准确性。
包括检查传动机构是否正常，例如皮带、齿轮传动等；检查机械连杆和装配是否安全可靠，然后进行必要的调整和紧固；确保机械负载平衡，防止过载现象发生。
在进行机械调试时，需要注意的是调试人员应该具备足够的机械基础，对机械结构进行全面准确的检查。
2.电气调试：机械调试完成后，需要进行电气调试。
这一步主要是确保伺服驱动器与控制器之间的电气连接正确、稳定。
在进行电气调试时需要进行以下几个步骤：首先，检查电气连接，确保电源和信号线路的连接正确；其次，检查电气元件的安装和接线是否正确，包括电机、编码器、传感器等；然后，检查电气系统的接地情况，确保接地良好，防止干扰和电气漏电现象发生；最后，进行点对点的电气连通性测试，确保所有控制信号正常传输。
3.参数设置：参数设置是伺服调试的关键步骤之一，合理的参数设置可以使伺服系统达到最佳性能。
参数设置包括基本参数和高级参数两个方面。
基本参数包括速度环、电流环、位置环的比例和积分增益等；高级参数包括参考位置、速度和加速度限制、过流保护、限位保护等。
参数设置时应根据具体的应用场景和需求来调整，同时需要结合实际运行情况进行适当的调整和优化。
4.功能调试与优化：参数设置完成后，可以进行功能调试与优化。
功能调试是指通过控制指令对伺服系统进行操作，观察系统响应和运行效果，确保各功能正常工作。
在进行功能调试时，可以通过示教器或者编程方式对伺服系统进行控制。
优化是在功能调试的基础上，对参数进行细调。
通过观察和分析系统反馈信号，对参数进行微调，优化系统的性能和响应速度。
在进行CSD3伺服调试时，需要遵循以下几个原则：首先，系统调试应按照一定的顺序进行，确保每个步骤的准确性和完整性；其次，调试人员需要对伺服系统的原理和工作方式有一定的了解；再次，调试中应注意安全，避免发生可能的事故；最后，调试过程中要做好记录和整理，方便后续的维护和调试工作。
伺服控制器的调试与校准方法伺服控制器是一种用于控制伺服电机运动的设备，它通过对电机的电流、速度和位置进行精确控制，实现对机械系统的运动控制。
为了确保伺服控制器的正常工作，需要对其进行调试与校准。
本文将介绍伺服控制器调试与校准的方法。
首先，伺服控制器的调试是必要的。
调试的目的是确保伺服控制器的硬件和软件配置正确，各个参数设置合理。
下面是一些常见的调试步骤：1. 检查硬件连接：确保伺服控制器与伺服电机之间的电缆连接稳固，并检查电源供应是否正常。
2. 电机参数设置：根据实际情况，设置伺服控制器中的电机参数，如电机型号、额定电压、额定电流等。
3. 控制模式选择：选择合适的控制模式，常见的有位置控制、速度控制和力矩控制等。
4. 控制参数调节：根据实际需求，调节伺服控制器中的控制参数，如位置环PID参数、速度环PID参数等。
5. 反馈检测：使用示波器或其他仪器，检测伺服电机的转速、位置等反馈信号是否准确。
调试完成后，需要进行校准以提高伺服控制器的精度和稳定性。
下面是一些常见的校准方法：1. 零点校准：将伺服电机调至机械系统的零位位置，然后进行零点校准。
这样可以确保伺服电机在零位位置时输出为零。
2. 压力校准：对于力矩控制模式的伺服控制器，需要进行压力校准。
通过施加一定的外力，检查伺服电机输出的力矩是否与预期相符。
3. 速度校准：通过测量伺服电机的转速，根据设定值和反馈值之间的差异，调整速度环的参数，使得电机的输出速度与设定值一致。
4. 位置校准：对于位置控制模式的伺服控制器，需要进行位置校准。
将伺服电机移动到预定位置，然后将实际位置与预定位置进行比较，调整位置环的参数，使得电机的输出位置与预定位置精确匹配。
在进行校准时，需要注意以下几点：1. 校准过程中要确保机械系统处于稳定状态，避免外界干扰。
2. 校准时要注意安全，避免伺服电机超出工作范围导致机械系统受损或人身伤害。
3. 根据校准结果，适时调整伺服控制器的参数，以达到理想的控制效果。
伺服系统的调试方法伺服系统是现代自动化控制中常用的一种控制系统，广泛应用于机械、电子、航空航天等领域。
为了保证伺服系统的正常运行和优化性能，对其进行调试是非常重要的一环。
本文将介绍一些常用的伺服系统调试方法，帮助读者更好地掌握伺服系统的调试技巧。
一、伺服系统调试前的准备工作在开始伺服系统的调试之前，我们需要对一些基本参数进行设置和确认，以确保调试的顺利进行。
以下是一些常见的准备工作：1. 系统参数设置：包括电机类型、控制器类型、反馈装置类型等。
根据具体的伺服系统配置，选择相应的参数进行设置。
2. 控制器初始化：将控制器恢复至出厂默认设置，清除之前的调试参数，确保控制器处于初始状态。
3. 反馈装置检查：确认反馈装置（如编码器、传感器等）的连接是否正常，检查其工作状态是否正常。
4. 信号线连接确认：检查伺服驱动器与控制器之间的信号线连接是否正确，确保信号的传输畅通。
二、伺服系统调试步骤在进行伺服系统调试时，可以按照以下步骤进行，逐步验证和调整系统的各个参数。
1. 速度环调试：根据伺服系统的要求，设定一个目标速度，观察伺服驱动器是否能够根据设定值输出相应的转速，并调整速度环参数，使得实际输出速度与设定值相匹配。
2. 位置环调试：在速度环调试的基础上，设定一个目标位置，观察伺服系统是否能够准确地运动到目标位置，并调整位置环参数，使得实际位置与设定值误差最小。
3. 稳定性调试：在调试速度和位置环之后，观察伺服系统在不同负载和工作条件下的稳定性。
调整伺服系统的控制参数，提高系统的稳定性和响应速度。
4. 故障诊断：在进行伺服系统调试时，经常会遇到一些问题和故障。
通过系统日志、故障代码等方式，对伺服系统的工作状态进行诊断和排除故障。
5. 性能优化：如果需要进一步提高伺服系统的性能，可以调整一些高级参数，如加速度、减速度、滤波等，使得系统在高速、高精度等要求下能够更好地运行。
三、常见问题及解决方案在伺服系统调试过程中，可能会遇到一些常见的问题和挑战。
伺服系统的校准与调试方法随着科技的进步，伺服系统在工业控制领域扮演着越来越重要的角色。
伺服系统是一种通过控制电机的位置、速度和力来实现精确控制的系统。
在使用伺服系统之前，必须对其进行校准和调试，以确保系统的稳定性和准确性。
本文将介绍伺服系统的校准和调试方法。
一、校准方法1.位置校准位置校准是伺服系统中最常见的校准方法之一。
首先，需要将伺服电机连接到控制器并设置参数。
然后，可以通过以下步骤来进行位置校准：1）将控制器设置为位置校准模式；2）运行伺服电机，使其移动到目标位置；3）使用编码器或传感器来检测电机的实际位置；4）将实际位置与目标位置进行比较，如果存在偏差，则进行调整，直到两者一致。
2.速度校准速度校准是调节伺服系统速度响应的方法。
进行速度校准时，可以按照以下步骤进行操作：1）将控制器设置为速度校准模式；2）运行伺服电机，使其以目标速度旋转；3）使用编码器或传感器来检测电机的实际速度；4）将实际速度与目标速度进行比较，如果存在偏差，则进行调整，直到两者一致。
3.力校准力校准适用于需要控制伺服系统输出力的情况。
以下是力校准的基本步骤：1）将控制器设置为力校准模式；2）对伺服系统施加一个已知的力；3）使用传感器或测力仪来检测输出力的实际值；4）将实际力与目标力进行比较，如果存在偏差，则进行调整，直到两者一致。
二、调试方法1.参数调试参数调试是伺服系统调试中重要的一项任务。
通过调整伺服系统的参数，可以提高系统的性能和稳定性。
以下是参数调试的步骤：1）了解伺服系统的工作原理和参数意义；2）根据系统的要求，逐个调整参数，并观察系统的响应；3）根据观察结果，继续调整参数，直到满足系统性能和稳定性的要求。
2.反馈回路调试反馈回路是伺服系统中一个重要的部分，负责将电机的实际状态返回给控制器。
调试反馈回路可以提高系统的准确性和响应速度。
以下是反馈回路调试的步骤：1）检查反馈传感器的正确连接；2）根据系统的要求，调整反馈参数；3）测试反馈系统的响应，观察是否满足系统的要求；4）如果响应不满足要求，继续调整反馈参数，直到满足要求为止。
伺服电机的调试步骤
1、传动系统的调试
①根据电机和驱动系统的安装，选择适当的电机和驱动电路；
②连接好电机的接线，并安装驱动板；
③调整电机的零点位置，确定运行电机的速度和位置；
④按照图纸设定伺服系统的参数；
⑤校正传动系统的延迟，确保电机和驱动系统的协调工作。
2、安全检查
①在调试之前，先检查电机和驱动系统的安装是否规范；
②检查电机的接线是否正确；
③检查控制器的参数是否已设置；
④检查安全保护装置的安装是否规范，是否正确连接。
3、系统调试
①将伺服电机由关机状态转换到启动状态；
②根据图纸设定电机的初始参数；
③根据控制系统设定的系统参数运行电机；
④进行相关的负荷调试，确保正常的运行；
⑤根据要求进行精密定位，确保精确的位置控制。
4、实验调试
①启动多台电机，检查正常运行；
②进行快速调节控制，检查控制器的响应性；
③进行反复的实验，完成位置精准控制；
④根据实验结果，对系统的调节参数进行调整，完成性能调试。
5、故障排除
①检查控制系统的参数是否设置正确；。
伺服驱动器参数设置引言：伺服驱动器是现代工业控制系统中非常重要的组成部分。
通过对伺服驱动器的参数设置，可以实现对伺服系统的精确控制和调节。
本文将介绍伺服驱动器参数设置的基本知识和步骤，帮助读者理解和掌握伺服驱动器参数设置的方法和技巧。
一、伺服驱动器参数概述伺服驱动器的参数设置是通过对伺服驱动器的内部参数进行调节和配置，以适应具体的控制要求和工作环境。
通常情况下，伺服驱动器的参数可以分为两大类：1. 基本参数：这些参数包括伺服驱动器的工作模式、速度范围、加速度、减速度等，是伺服驱动器正常运行所必需的参数。
2. 高级参数：这些参数包括伺服驱动器的响应时间、误差补偿、过载保护等，可以根据具体的控制要求进行调整和优化。
二、伺服驱动器参数设置的基本步骤伺服驱动器参数设置的基本步骤如下：1. 确定控制要求：在进行伺服驱动器参数设置之前，首先需要明确具体的控制要求，如位置控制、速度控制、力矩控制等。
2. 连接伺服驱动器：将伺服驱动器与控制器、电源等设备进行连接，并确保连接正确可靠。
3. 进入参数设置模式：根据伺服驱动器的使用说明书，进入伺服驱动器的参数设置模式。
不同品牌和型号的伺服驱动器可能有不同的设置方式，需要仔细查阅相关资料。
4. 设置基本参数：根据实际需求，根据伺服驱动器的使用说明书，进行基本参数的设置，如工作模式、速度范围、加速度、减速度等。
5. 设置高级参数：根据实际需求，根据伺服驱动器的使用说明书，进行高级参数的设置，如响应时间、误差补偿、过载保护等。
6. 参数保存：设置完成后，将参数保存到伺服驱动器中，以便于下次使用。
三、常见的伺服驱动器参数设置注意事项在进行伺服驱动器参数设置时，需要注意以下几点：1. 参考伺服驱动器的使用说明书：不同品牌和型号的伺服驱动器可能有不同的参数设置方法和范围。
在设置参数之前，务必仔细查阅伺服驱动器的使用说明书，了解相关的技术要求和限制。
2. 根据实际需求进行调整：伺服驱动器参数的设置需要根据实际的控制需求进行调整。
汇川伺服驱动设置汇川伺服驱动器是一种高性能的运动控制设备，广泛应用于机械制造、自动化设备和工业机器人等领域。
正确的设置汇川伺服驱动器参数对于确保设备正常运行和提高生产效率具有重要意义。
本文将介绍汇川伺服驱动器的设置步骤及注意事项。
一、参数设置前的准备工作在开始设置汇川伺服驱动器参数之前，首先需要对设备进行检查和保养。
确保设备的电源供应正常、连接线路无异常、传感器和编码器等配件完好无损。
同时，准备一台笔记本电脑和USB接口线，以便连接到伺服驱动器进行参数设置。
二、连接设备并打开参数设置软件将USB接口线连接到电脑和伺服驱动器的通信接口上，打开汇川伺服驱动器的参数设置软件。
在软件中选择对应的通信端口，建立电脑和伺服驱动器之间的连接。
三、设置基本参数在参数设置软件中，选择“基本参数”设置项，包括电机类型、电流限制、最大速度、加速度等参数。
根据实际情况进行调整，并确保参数设置的合理性和准确性。
四、调整控制参数在“控制参数”设置项中，包括位置控制、速度控制、力矩控制等参数的调整。
根据设备的具体要求和运行方式，设置相应的控制参数，以实现精准的运动控制和调节。
五、保存设置并进行测试完成参数设置后，及时保存并备份参数文件，以防止意外丢失或损坏。
然后进行设备的测试运行，观察设备的运动状态和性能表现，确保参数设置的有效性和准确性。
六、注意事项1. 在对汇川伺服驱动器进行参数设置时，务必仔细阅读设备说明书和技术手册，了解每个参数的含义和作用，避免设置错误导致设备损坏或性能下降。
2. 设置参数时要注意合理性和协调性，不要随意更改或调整参数数值，以免引起设备运行异常或损坏。
3. 在参数设置后，一定要进行充分的测试和检查，确保设备可以正常运行和满足生产需求，及时发现并解决问题。
通过以上步骤和注意事项，可以有效地设置汇川伺服驱动器的参数，确保设备的正常运行和高效生产，提高生产效率和产品质量。
希望本文能对您有所帮助，谢谢阅读！。
伺服驱动器参数设置步骤设置伺服驱动器的参数是确保伺服系统正常运行的重要步骤。
以下是一个常用的伺服驱动器参数设置步骤，包括检查硬件接线、调整控制器参数、配置运动参数、调试和测试等。
1.检查硬件接线首先，要确保所有电缆连接正确，包括驱动器与电源的连接、驱动器与控制器的连接、驱动器与伺服电机的连接等。
确保所有的接线牢固可靠，没有松动或短路等问题。
2.调整控制器参数接下来，需要根据厂家提供的手册或技术指导调整控制器的参数。
通常，这些参数包括控制模式、进给倍率、加速度、减速度、使能信号等。
根据具体应用需求，设置合适的参数值。
3.配置运动参数接下来，需要配置伺服驱动器的运动参数。
例如，可以设置驱动器的速度、位置和力矩控制参数。
根据应用的具体需求，可以进一步设置限位保护、过载保护、硬件插补等功能。
4.设置位置参数如果应用需要定位控制，需要设置位置参数。
首先，根据工作台的行程范围，设置好工作台的原点位置。
然后，根据具体需求，设置位置误差补偿、运动速度、加速度和减速度等参数。
5.调试和测试设置完参数后，需要进行调试和测试。
首先，可以使用示教盒或界面软件对驱动器进行手动控制，观察驱动器的运动状态和响应。
可以逐步测试正向运动、反向运动、加速度和减速度控制等功能是否正常。
6.优化参数根据实际应用需求，可能需要进一步优化参数。
例如，可以通过改变速度曲线、加速度曲线、PID参数等来优化系统的性能，提高控制精度和效率。
7.参数保存和备份经过测试和优化后，需要将参数保存在伺服驱动器中，并备份到其他存储介质，以备将来需要调整或更换伺服驱动器时使用。
总结：设置伺服驱动器的参数是确保伺服系统正常运行的重要步骤。
通过检查硬件接线、调整控制器参数、配置运动参数、调试和测试等，可以确保伺服驱动器以准确、高效和安全的方式工作。
不同的应用会有不同的参数设置需求，因此，根据具体应用需求，可能需要进一步优化参数，以达到更好的控制效果。
在设置完参数后，一定要将参数保存并备份，以备将来需要调整或更换伺服驱动器时使用。
伺服调试ethercat使用手册一、简介本使用手册旨在为使用ethercat协议进行伺服调试的用户提供全面的指导。
ethercat是一种工业自动化领域的通信协议，主要用于高速、高精度的运动控制。
通过本手册，用户可以了解如何配置和使用ethercat进行伺服调试，以及解决可能遇到的问题。
二、设备连接在进行伺服调试前，需要将伺服控制器和目标设备通过ethercat 电缆正确连接。
确保电缆连接稳定，并检查设备的ethercat接口是否正常工作。
三、软件安装安装适用于目标设备的ethercat软件包，确保软件版本与设备兼容。
安装完成后，进行软件配置，包括网络设置、端口映射等。
四、调试步骤1.初始化设备：在调试软件中，根据设备说明书进行初始化设置，包括伺服参数、速度、位置等。
2.建立连接：使用调试软件建立与伺服控制器的ethercat连接。
确保连接稳定，无数据丢失。
3.测试运动功能：通过调试软件发送运动指令，观察伺服控制器是否能够正确执行。
检查运动过程中的速度、位置等参数是否符合要求。
4.调试控制算法：根据实际需求，调试控制算法，如PID控制、速度控制等。
确保算法能够满足运动控制要求。
5.诊断与问题解决：对于调试过程中出现的问题，使用调试软件提供的诊断功能进行检查，分析问题原因，并寻找解决方案。
五、常见问题及解决方法1.连接不稳定：检查网络设置、端口映射等配置是否正确，确保连接过程中无数据丢失。
2.运动控制异常：检查伺服控制器参数设置是否正确，以及运动过程中的速度、位置等参数是否符合要求。
3.算法调试失败：参考相关算法文档，检查调试过程中的参数设置是否正确。
必要时，可以尝试调整算法参数或更换算法方案。
4.诊断信息不明确：仔细阅读调试软件提供的诊断信息，了解问题发生的具体位置。
根据诊断信息寻找解决方案，或寻求专业人士帮助。
六、注意事项1.确保设备连接稳定，避免因连接问题导致调试失败。
2.在调试过程中，注意保护设备不受损坏，避免出现意外情况。
伺服电机的6大调试步骤伺服电机可使控制速度，位置精度非常准确，可以将电压信号转化为转矩和转速以驱动控制对象。
伺服电机可应用在是火花机、机械手、精确的机器等方面，通常只要是要有动力源的，而且对精度有要求的一般都可能涉及到伺服电机。
在使用伺服电机之前都要对其进行调试，下面电工学习网小编带领大家学习了解伺服电机的6大调试步骤。
1、初始化参数在接线之前，先初始化参数。
在控制卡上：选好控制方式；将PID参数清零；让控制卡上电时默认使能信号关闭；将此状态保存，确保控制卡再次上电时即为此状态。
在伺服电机上：设置控制方式；设置使能由外部控制；编码器信号输出的齿轮比；设置控制信号与电机转速的比例关系。
一般来说，建议使伺服工作中的最大设计转速对应9V 的控制电压。
2、接线将控制卡断电，连接控制卡与伺服之间的信号线。
以下的线是必须要接的：控制卡的模拟量输出线、使能信号线、伺服输出的编码器信号线。
复查接线没有错误后，伺服电机和控制卡（以及PC）上电。
此时电机应该不动，而且可以用外力轻松转动，如果不是这样，检查使能信号的设置与接线。
用外力转动电机，检查控制卡是否可以正确检测到电机位置的变化，否则检查编码器信号的接线和设置。
3、试方向对于一个闭环控制系统，如果反馈信号的方向不正确，后果肯定是灾难性的。
通过控制卡打开伺服的使能信号。
这是伺服应该以一个较低的速度转动，这就是传说中的“零漂”。
一般控制卡上都会有抑制零漂的指令或参数。
使用这个指令或参数，看电机的转速和方向是否可以通过这个指令（参数）控制。
如果不能控制，检查模拟量接线及控制方式的参数设置。
确认给出正数，电机正转，编码器计数增加；给出负数，电机反转转，编码器计数减小。
如果电机带有负载，行程有限，不要采用这种方式。
测试不要给过大的电压，建议在1V 以下。
如果方向不一致，可以修改控制卡或电机上的参数，使其一致。
4、抑制零漂在闭环控制过程中，零漂的存在会对控制效果有一定的影响，最好将其抑制住。
伺服调试步骤和注意点用途：介绍FANUC系统伺服调试的方法及步骤文件使用的限制以及注意事项等文件版本更新的纪录修订日期版本号文件名称修订内容修订人2009年11月 1.0 伺服调试步骤和注意点首次发布徐少华目录1、伺服调试概述 (2)1.1伺服优化的对象 (2)1.2伺服优化的方法 (2)2、手动一键设定one shot (3)2.1、one shot功能介绍 (3)2.2、参数设定支持画面的调用 (3)2.3手动加入滤波器的方法 (5)2.4伺服增益的自动调整 (5)2.5典型加工形状的测试 (7)3、伺服软件自动调整导航器 (8)3.1自动调整导航器介绍 (8)3.2导航器调整具体步骤： (9)4、servo guide手动调整 (14)4.1伺服三个环(电流环、速度环、位置环)调整 (14)4.1.1、电流环的调整：设定HRV控制模式 (14)4.1.2、速度环的调整：合理提高速度环增益(100%~600%) (16)4.1.3、位置环的调整：一步到位设定位置环增益为4000~8000 (27)4.2加减速时间常数的调整 (28)4.2.1加减速时间常数的分类 (28)4.2.2一般控制(不使用高速高精度功能)加减速时间常数的调整 (30)4.2.3高速高精度模式下时间常数的确认 (34)5、典型加工形状调整、检测 (38)5.1圆的调整 (38)5.1.1圆度的调整 (38)5.1.2圆大小调整 (39)5.1.3圆象限的调整 (39)5.2方的调整 (50)5.3、1/4圆弧的调整 (52)1、伺服调试概述1.1伺服优化的对象先来看一下FANUC系统的伺服控制原理框图，从上图，我们可以看出：系统从里至外分为“电流控制(电流环)”、“速度控制(速度环)”、“位置控制(位置环)”。
那么伺服调试的第一重要方面就是三个环在高响应、高刚性下的“和谐”工作，即为：合理提高伺服的增益，又必须保证伺服系统不出现振荡。
另一个方面，伺服的加减速也需要根据实际机械进行调整，保证最合理的加减速，实现伺服的高速、高精度。
由此引出伺服优化的两个方面：伺服三个环的调整：保证在高响应、高刚性下稳定工作加减速的调整：包括切削（插补前、插补后切削时间常数）、快速时间常数1.2伺服优化的方法对于以上伺服优化的两个方面，分别可以采用手动一键设定one shot、自动调整导航器、软件调整。
● 手动一键设定one shot：主要是利用系统参数设定支持页面，调用已经集成到系统内部的参数，该参数为FANUC工程师，根据现场经验总结的相关高速高精度参数，大部分的数控机床按此设定都可以大幅度提高加工精度。
● 伺服软件自动调整导航器：在SERVO GUIDE调试软件，利用调整导航器进行在线调整，SERVO GUIDE从CNC获取波形进行分析，自动确定最佳参数，最大程度减少调试人员对于伺服功能的理解，通过自动调整，可以很快取得和机械特性相关的最优化参数。
● 伺服软件servo guide手动调整：利用伺服调试软件，按照伺服控制环节、加减速等进行一一优化，测试波形，独立分析，人为确认最忧参数设定，该方法要求调试人员对于伺服功能、相关加减速等有较清晰的理解。
2、手动一键设定one shot2.1、one shot功能介绍在没有伺服调试软件的情况下，利用系统参数设定支援画面，进行ONE SHOT功能一键设定，由FANUC经验丰富的技术人员总结的高速·高精度参数集成到系统，只要按两次软件键就可以完成所有相关参数的设定。
大部分的数控机床按此设定都可以大幅度提高加工精度，操作简单、快捷。
该方法主要针对：MTB现场没有SERVO GUIDE调试软件，且对于高速高精度相关参数不熟悉时，即可采用此方法进行伺服的相关设定。
2.2、参数设定支持画面的调用利用上述两项功能菜单，将FANUC工程师根据现场经验总结的高速高精度参数进行调用，完成参数的自动设定通过上述两项的参数初始化，适合一般数控机床的电机参数设定就可以完成。
2.3手动加入滤波器的方法如果在参数的自动设定后，伺服轴出现振动，可以采用以下方法手动进行共振点的去除。
手动加入滤波器的方法为：手动将如下参数设定初始值，NO2360:300―――机床高频共振点，预估300HZNO2361:80 ―――带宽NO2362:10 ―――阻尼在初始振动点300的基础上，JOG方式移动该轴，如果仍有震动，则将NO2360每次加50设定，再次重新进行上述测试，直至轴运行稳定为止。
注：系统供使用的滤波器共有4组，如果系统存在多个共振点时，需要组合使用滤波器时，可以使用余下的三组，其对于参数如下：(N2113,N2177,N2359) (N2363,N2364,N2365) (N2366,N2367,N2368)2.4伺服增益的自动调整在消除振动后，利用系统伺服增益调整功能，完成伺服电机增益的自动调整，进一步提高伺服增益。
2.5典型加工形状的测试圆弧的加工对比为例子：【未进行one short设定前】【one short设定后】F2000mm/min F2000mm/min通过上述系统的参数设定画面，即可简单、快速的完成伺服参数优化和设定。
3、伺服软件自动调整导航器3.1自动调整导航器介绍如果有SERVO GUIDE 调试工具，而对于伺服调试的相关参数又不十分熟悉，在此情况下，可以利用SERVO GUIDE的[调整向导...]菜单，利用导航器进行自动调整，减少对于具体参数的设定，伺服软件自动对于测试波形进行分析处理，快速完成对于伺服的调试。
在主工作条上按下[调整向导...]按钮后 , 将显示下面的对话框。
调整导航器的各项菜单功能如下：伺服轴初始增益调整 这是速度换增益的自动调整。
通过目标轴的移动及测量频率响应，可以确定增益。
如果还未调整过增益，请首先选择该项目。
滤波器调整 这是HRV滤波器的自动调整(消除共振滤波器)。
在由初始增益调整确定的增益情况下，通过检测共振频率确定最佳的滤波器设定。
增益调整 应用上述滤波器后，该向导可以通过自动调整尽量提高增益值。
象限突起调整用来决定自动象限突起补偿功能的参数。
调整快速移动时间常数 进行快速移动时间常数的调整。
通过在移动轴的同时测量最大力矩来调整时间常数。
高速高精度调整该向导可以很容易启动高速高精度的调整。
仅通过一个滑动条就可以很容易的确定与高速高精度有关的多个参数。
使用带有1/4 圆弧的方形程序进行调整效果的观察。
3.2导航器调整具体步骤：第一步：参数初始化，完成基本伺服参数和高精度参数的设定 [0i-D：用“参数设定支援”画面的一下子设定]在参数设定支援画面的“伺服参数”画面和“高精度设定”画面，按“GR 初期”软件键，设定FANUC 推荐的初始参数。
[31i-A：用SERVO GUIDE 调整导航器的初始设定] FS31i-A 没有参数设定支援画面。
用SERVO GUIDE 调整导航器的“高速&高精度调整(伺服)”菜单设定参数初始化。
选择此选项，然后选择对应的轴和试验程序就显示下面画面。
在这个画面上，按“使用滚动条”后，把滚动条滚到最右边“精读优先”，然后按“下一步”按钮，此时将滚动条对应的参数自动传送至系统侧。
显示下面画面后，按“测定”按钮，测试数据。
在这个阶段还没进行增益等的调整，所以不需要看波形确认精度。
按“下一步”结束这个菜单。
注：0i-D系统在“参数设定支援画面”可完成设定基本参数，所以不需要使用SERVO GUIDE。
第二步：使用SRVO GUIDE进行滤波器调整：消除振动，为提高伺服增益准备启动SERVO GUIDE的调整导航器，进行滤波器调整。
进行滤波器自动调整的过程中，测试频率特性。
系统根据测试的频率响应，自动进行分析，并推荐设定共振点频率参数。
注：如果没有进行有效的滤波，将共振点消除，伺服增益的提高后，将会出现振动，故：进行有效滤波主要为后面进一步提高增益准备。
第三步：使用SRVO GUIDE进行增益调整：合理提高速度环增益值和倍率设定值 启动SERVO GUIDE的调整导航器，进行增益调整。
增益调整有两种，即：“初始增益调整”和“增益调整”，首次测试使用“初始增益调整”。
第四步：使用SRVO GUIDE调整导航器进行快速进给加减速时间常数调整如果机床没有特定快速进给加减速时间常数要求，设定为120msec，确认TCMD没有不饱和即可，所谓的饱和即指：该轴快速运行时的加速电流在100%以内。
如果没有要求使用“快速进给时的前馈功能”的话，不采用钟型加减速。
如果要求尽量快的加减速的话，启动SERVO GUIDE的调整导航器，进行调整加减速时间常数。
另外，第三步时设定的增益是稍微高的增益，所以调整加减速时间常数时需要确认有没有发生异常声音或者振动。
先时间常数长的状态下测量数据，然后适用自动调整后的状态下测量数据。
最后设定软件推荐的加减速时间常数设定值。
第五步：使用SERVO GUIDE 调整导航器进行背隙加速调整机床进给轴的传动过程中，由于反向间隙、摩擦等因素，造成电机在反向运转时产生滞后，电机的反转滞后造成加工的延时，此时，在加工圆弧象限过渡处将会留下象限凸起的条纹。
对于这部分的滞后，可以利用SERVO GUIDE调整导航器的背隙加速调整功能，进行自动调整，自动调整的过程，主要是自学习的过程，最终完成最佳参数的设定。
说明：关于导航器各项菜单功能操作的相关步骤，请参考伺服调试软件的帮助文件。
F300 F1500F3000F300 F1500F30005μm/格象限突起补偿自动调整后象限突起补偿自动调整前4、servo guide 手动调整4.1伺服三个环(电流环、速度环、位置环)调整4.1.1、电流环的调整：设定HRV 控制模式电流环作为系统最里面一环，是整个伺服系统的底层数据采样环节，离散电流环采样周期越短，伺服刚性就可以提高的越高，伺服的控制性能就会越好。
FANUC 伺服系统的电流环采用HRV(High Response Vector)控制，随着硬件性能和软件版本的不断升级，目前可用的HRV 控制有如下： 伺服HRV 控制体系：伺服HRV 控制设定哪种HRV 控制模式，和伺服的版本有关a. 设定HRV1控制模式·伺服版本9096系列A(01)版或更新版本 ·在参数NO2020设定小于250的电机代码·电机代码自动初始化完成后，参数NO2004#2、#1、#0：1、1、0；表明HRV1生效。
b. 设定HRV2控制模式·伺服版本90B0系列A(01)版或更新版本 ·在参数NO2020设定大于250的电机代码电流环调整速度环调整位置环调整控制伺服HRV1控制(250µs ) 控制伺服HRV2控制(125µs ) 控制伺服HRV3控制(62.5µs ) 控制伺服HRV4控制(31.25µs )·电机代码自动初始化完成后，参数NO2004#2、#1、#0：0、1、1；表明HRV2生效。
