第一部分工程技术部分
一、技术设计方案
1、工程概况
1）本建筑工程为*****拿中心，总建筑面积2857.1平米，共一层。
2）功能要求：配置风冷模块机组实现夏季制冷、冬季供暖。
末端采用风机盘管水系统。
2、设计依据
《公共建筑节能设计标准》（GB50189-2005）
《民用建筑节能设计标准》（JGJ26-95）
《采暖通风与空气调节设计规范》(GB50019－2003)
《压缩机、风机、泵安装工程施工验收规范》（GB50275-1998）
《制冷设备安装工程施工及验收规范》（GBJ66-1984）
《室内空调舒适温度》(GB5701－83)
《高层民用建筑设计防火规范》(GB50045-95)(2005版)
3、设计参数
1) 室外计算参数
2）建筑传热系数
注：本设计按以上室内外温度条件进行，如若贵方对此条件有所改变，则本方案也将另行调整。
4、方案概述
（一）风冷模块设计方案概述
1）负荷计算和设备选型：
本工程总建筑面积2857.1㎡，根据国家环保和节能的政策，计算空调总冷负荷339.3KW，总热负荷 517.1KW,考虑到空调系统运行费用的经济性，该空调系统选择*******风冷模块热泵机组三台，单台制冷量99kw，单台制热量为105kw；*******风冷模块热泵机组一台，单台制冷量40kw，单台制热量为42kw。
为满足冬季制热需求另加85KW辅助电加热一个，以满足冬季制热舒适要求。
夏季空调供回水温度为7/12℃，冬季供回水温度40/45℃，实现本建筑的夏季制冷和冬季取暖。

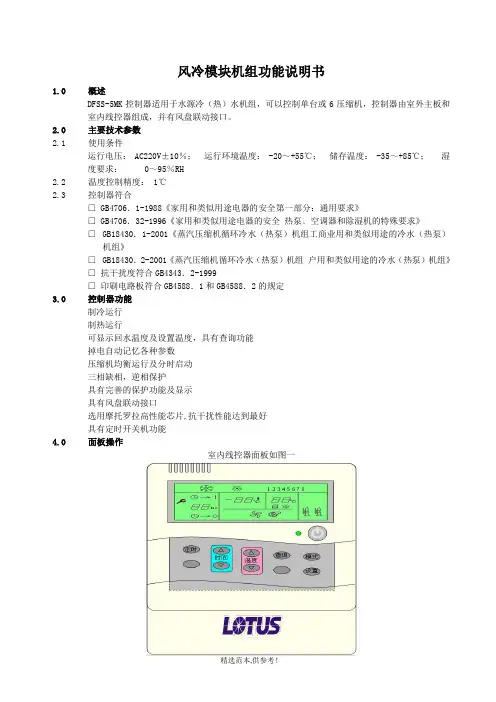

机组通过冷冻水循环泵输送冷热水到系统末端，机组感温系统监测供回水的温度及温差来调节主机节能运行。

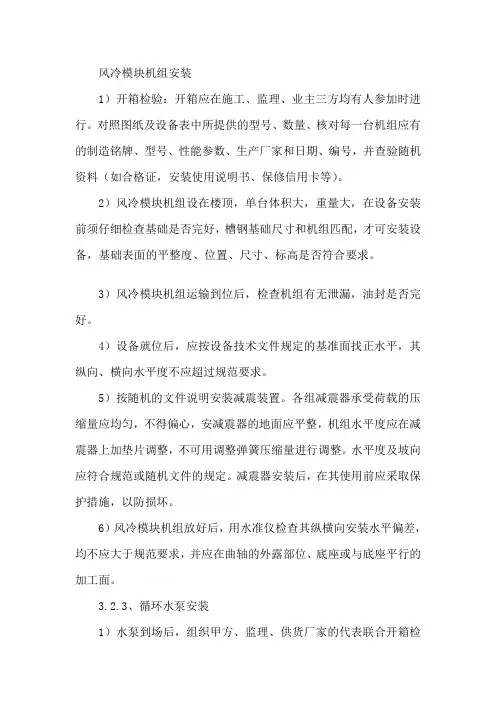

2）空调主机及附属设备配置
空调主机、水泵进出口均采用挠性橡胶软接头软性连接，空调机房内的空调水管均采用减震支架，避免因机组、水泵及管径系统的振动而产生的噪声。
3）空调水系统
空调补水：考虑机组水质要求和建筑功能要求，空调补水采用自来水，根据系统容水量设计补水水箱，选用电接点压力表和水泵和控制系统来实现系统得自动补水。
（二）末端风机盘管系统方案概述
1）末端概况和功能要求
本工程研发中心建筑面积为2857.1平方米.
本方案在设计时主要考虑了建筑的结构，房间的功能，主机、末端的布置，冷热负荷的计算等,具体说明如下：
负荷计算：该建筑的负荷计算采用冷负荷系数法和估算法相结合，主要考虑了外墙和外窗的得热负荷，室内人员、照明、发热设备等的散热形成的冷负荷。
计算末端总冷负荷339.3KW.
2)空调系统说明
1、冷热源：*******风冷模块热泵机组三台，单台制冷量99kw，单台制热量为105kw；*******风冷模块热泵机组一台，单台制冷量40kw，单台制热量为42kw。
2、末端的形式
末端采用风机盘管水系统，进行夏季制冷冬季取暖。
送风采用铁皮风管外加保温，送风口采用方形散流器。
回风口采用条形带过滤网单层百叶回风口。
1) 本方案只限于此项目。
2) 整个建筑物空调设计按贵方提供之平面图进行，若实际的房间隔断、功能有变化或者为配合装潢设计，空调系统会做相应的调整。
5、运行费用分析
运行费用=额定功率*开机台数*运行时间*天数*电价*同时使用率
a．运行时间：冬季120天，日平均运行10小时，夏季90天，日平均运行10小时.
b.同时使用率：60%
c.电价：0.75元
风冷模块机房运行费用
二、工程报价
1.机房工程报价
2、末端工程报价
3、报价汇总表。
