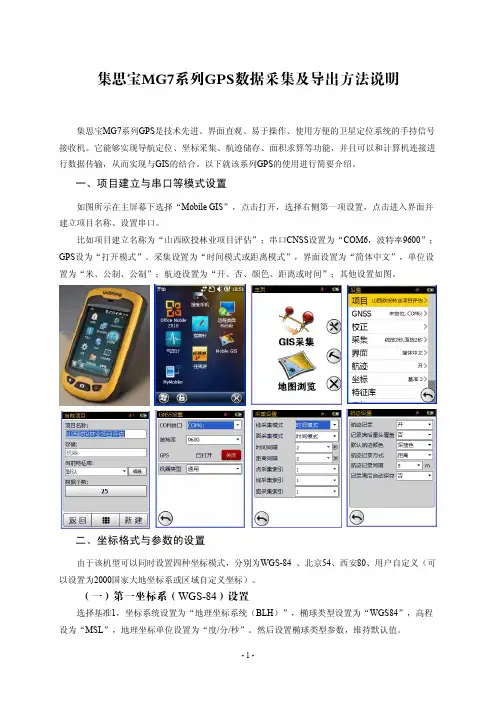

集思宝MG7系列GPS数据采集及导出方法说明
集思宝MG7系列GPS是技术先进、界面直观、易于操作、使用方便的卫星定位系统的手持信号接收机。
它能够实现导航定位、坐标采集、航迹储存、面积求算等功能，并且可以和计算机连接进行数据传输，从而实现与GIS的结合。
以下就该系列GPS的使用进行简要介绍。
一、项目建立与串口等模式设置
如图所示在主屏幕下选择“Mobile GIS”，点击打开，选择右侧第一项设置，点击进入界面并建立项目名称、设置串口。
比如项目建立名称为“山西欧投林业项目评估”；串口CNSS设置为“COM6，波特率9600”；GPS设为“打开模式”。
采集设置为“时间模式或距离模式”，界面设置为“简体中文”，单位设置为“米、公制、公制”；航迹设置为“开、否、颜色、距离或时间”；其他设置如图。
二、坐标格式与参数的设置
由于该机型可以同时设置四种坐标模式，分别为WGS-84 、北京54、西安80、用户自定义（可以设置为2000国家大地坐标系或区域自定义坐标）。
（一）第一坐标系（WGS-84）设置
选择基准1，坐标系统设置为“地理坐标系统（BLH）”，椭球类型设置为“WGS84”，高程设为“MSL”，地理坐标单位设置为“度/分/秒”。
然后设置椭球类型参数，维持默认值。
（二）第二坐标系（北京54）的设置
选择基准2，坐标系统设置为“投影系统（xyh）”，椭球类型设置为“北京54”，高程设为“MSL”，投影设置为“横轴墨卡托投影”。
然后设置椭球类型参数。
北京BJ54 坐标系采用参数为：DX = -5.4、DY = -113.5、DZ = -40.6。
其他参数设置为0。
（三）第三坐标系（西安80）的设置
选择基准3，坐标系统设置为“投影系统（xyh）”，椭球类型设置为“西安80”，高程设为“MSL”，投影设置为“横轴墨卡托投影”。
然后设置椭球类型参数。
西安80坐标系采用参数为：DX = 1.3、DY = -4.4、DZ = -3.1、。
其他参数设置为“0.000”。
（四）其他设置
特征库列表选择“默认”，导航设置如图所示。
（五）有关中央子午线设置的说明
山西的经度介于110°一115°之间，在1: 2.5 万至1:50 万的地形图上，多数处于6°带的第19
带内，只有东北部的天镇、灵丘、广灵、昔阳县部分地区大于114°，处于第20 带内（6°带是从0°经线起）。
在1: 1 万的地形图上，全部处于3°带的第37 和38 带内（3°带是从1.5°经线算起）。
其带数可从地形图公里网的横坐标上直接查找，各带的中央子午线经度按下式计算。
6°带的中央子午线经度可用公式（中央子午线经度= 带数×6－3) 计算，则第19 带计算为111°，第20 带计算为117°。
3°带的中央子午线经度可用公式（中央子午线经度= 带数×3）计算，则第37 带计算为111°，第38带计算为114°。
如果没有地形图，此时各带的中央子午线经度按下式计算：
6°带中央子午线经度＝［所在位置经度/6（取整部分）+1］×6°－3°
3°带中央子午线经度＝［（所在位置经度－1.5°）/3 （取整部分）+1］×3°
三、野外数据采集
在主页面上点击“GIS采集”，进入选择界面。
（一）采集点
选择“采集点”，在定位点停留一会，待坐标数据基本稳定不变时，点击“保存”，系统自动存入该点数据。
在野外还可进行点位拍照。
（二）采集线
选择“采集线”，先对线路名称命名，也可按系统自动记录次序命名。
在欲记录航迹的起点处开始点击绿色区域，系统开始计时，并且显示红色，到达终点后点击“保存”，系统自动存入该航线数据，时间区域变为绿色，并显示长度、点数等信息。
在野外还可进行点位拍照。
（二）采集面
选择“采集面”，先对线路名称命名，也可按系统自动记录次序命名。
在欲测量面积的起点处开始点击绿色区域，系统开始计时，并且显示红色，到达终点后点击“保存”，系统自动存入该其余面积数据和边界轨迹，时间区域变为绿色，并显示周长、面积、点数等信息。
在野外还可进行点位拍照。
（四）取消采集或其他设置
无论选择“采集点”、采集线”、“采集面”，如果由于操作失误或想取消该次采集，都可以
点击采集界面下方的“”键，弹出如下不同的选择界面，根据需要可以选择“在地图上显示、坐标、属性、手动输入、插入点、取消采集”等。
（五）保存数据
返回到设置项目主页，点击项目，弹出当前项目设置，可以显示出所有点、线、面的数据个数，如图中所示为25个数据，点击“数据个数”，可以查看点、线、面的具体数量，点击其中任一选项，可以显示具体内容，如点击“点2”，就会显示出点位“坐标值、高度、创建时间、持续时间”等信
息。
在任何情况下，只要点击界面下方的“”键，则会弹出不同的选择界面，可以查看项目列表、如不需要也可以删除。
如没有改动，返回选择“另存为”，点击后会提示保存位置，一般选择“Storage Card”，点击保存，则将整个项目文件存储为一个以项目名称命名的新文件夹。
四、采集数据与电脑传输
（一）软件安装
在保证数据采集仪与电脑连接的情况下，安装“数据同步软件和GIS office软件”。
打开“集思宝系列GPS软件安装包”，显示以下四个文件夹。
根据电脑安装的系统选择不同的“同步软件”。
比如一般计算机都安装有“WINDOS XP”系统，则选择“XP同步软件”，打开该文件夹，显示如下图标，直接点击安装即可，安装过程略。
然后再打开“GISoffice_app_and_driver_R2.4.0.14”文件夹，出现以下系列文件和文件夹，选择“setup”文件。
双击该文件，出现以下图标，选择第一项“GIS PFFICE”，自动安装，安装过程略。
（二）数据传输
在保证数据采集仪与电脑连接的情况下，启动设备同步软件。
如为Windows XP系统，在电脑“开始——程序——启动Microsoft ActiveSync软件”。
待设备显示为“已连接”状态时，点击“浏览”，弹出移动设备内的所有文件选项，选择“我的Windows 移动设备”，双击打开该设备的所有文件，选择“Storage Card”，双击该文件后显示出所有文件夹，选择“山西欧投林业项目评估”文件夹，复制该文件夹存入到计算机的任意位置即可，但为了规范管理文件，应系统地将所有GPS数据规范命名并保存。
如为Windows 7系统，则在开始——程序——启动Windows Mobile 设备中心，点击“不设置设备就进行连接”——点击“移动设备设置”——点击“连接设置”。
然后点击“文件管理”——点击“浏览设备上的内容”，弹出设备选项，选择“Unistrong PocketPC”，再选择“Storage Card”，双击该文件显示出所有文件夹，将“山西欧投林业项目评估”文件夹复制到计算机的任意位置即可。
（三）数据处理
1、打开文件。
在“开始——程序——选择文件夹Unistrong GIS Office——启动GIS Office”。
用
左上角的“文件”工具条打开已经复制到电脑中的“山西殴投林业项目”文件。
2、设置显示内容。
打开后显示以下存入的所有点（蓝色旗帜）、线(蓝色)、面(绿色）均能标注
显示，如点2、线6、面3等，可以用工具放大缩小查看，此时显示的全部为WGS84坐标，且以经纬
度格式显示。
可以在“选项”工具条中进行勾选设置显示内容。
3、坐标系建立。
GPS数据采集设备及定位系统只记录WGS84坐标值，如要转为北京5
4、西安80或2000国家大地坐标系，需要新建坐标系。
点击工具条中的“坐标系统”，点击新建工具，输入欲建坐标系名称“北京54”，按照坐标系统向导提示，选择“Beijing 1954”，椭球名称选择“Krassovsky”，长半轴和扁率倒数按默认值“6378245”和“298.3”确认，其它参数按GPS移动设备中的参数输入修改，要保持完全一致。
同理可以建立西安80坐标系和2000国家大地坐标系。
4、选择坐标系。
可以根据工作需要，选择坐标系，比如选择“北京54”坐标系后，图上原来的坐标显示格式及坐标网格都会发生变化，显示为与数据采集设备一致的坐标，如点2。
5、数据导出。
在工具条“文件”选项中选择“导出”。
可以导出“形状文件（*SHP）”或“GIS CSV文件（*csv）”等，就可以在Arc GIS或EXCEL中进行编辑。
导出时默认路径同原“山西殴投林业项目评估”，保存后可以显示另外两个后缀为.shp、.csv的新文件夹。
6、在Arc GIS中编辑或在Excel中查看。
启动Arc GIS软件，导入“山西欧投林业项目评估.shp”文件夹中的文件进行编辑。
或启动EXCEL软件，打开“山西欧投林业项目评估.csv”文件夹中的文件，进行编辑。
如下图。
