锐钛型二氧化钛和金红石型二氧化钛的区分

二氧化钛常见的三种晶体结构
二氧化钛在自然界中有三种主要的晶体结构，分别是金红石型、锐钛型和板钛型。

其中，板钛型是不稳定的晶型，它在650℃以上的温度下会转化为金红石型，因此在工业上没有实用价值。

1. 金红石型：这是二氧化钛最稳定的结晶形态。

它的结构致密，与锐钛型相比有较高的硬度、密度、介电常数与折光率。

金红石型的晶体细长，呈棱形，通常是孪晶；而锐钛型一般近似规则的八面体。

由于其单位晶格由两个二氧化钛分子组成，所以它具有较大的稳定性和相对密度，因此具有较高的折射率和介电常数及较低的热传导性。

2. 锐钛型：这种晶型在常温下是稳定的，但在高温下会向金红石型转化。

其转化强度视制造方法及煅烧过程中是否加有抑制或促进剂等条件有关。

一般认为在165℃以下几乎不进行晶型转化，超过730℃时转化得很快。

以上内容仅供参考，如需获取更多信息，建议查阅二氧化钛相关的书籍或咨询化学专家。

锐钛型钛白粉与金红石型钛白粉的区别金红石型钛白粉与锐钛型钛白粉是钛白粉的两大重要种类，但是由于两者性质不同，从而也导致了它们各方面的差异，下面来讲讲它们之间到底有什么区别。

钛白粉(二氧化钛)化学性质稳定，在一般情况下与大部分物质不发生反应。

在自然界中二氧化钛有三种结晶：板钛型、锐钛型钛白粉和金红石型钛白粉。

板钛型是不稳定的晶型，无工业利用价值，锐钛型钛白粉(Anatase)简称A型，和金红石型钛白粉(Rutile)简称R型，都具有稳定的晶格，是重要的白色颜料和瓷器釉料，与其他白色颜料比较有优越的白度、着色力、遮盖力、耐候性、耐热性、和化学稳定性，特别是没有毒性。

锐钛型钛白粉，即A型钛白粉。

是一种优良的白色粉末颜料，具有良好的光散射能力，因而白度好，遮盖力强，同时具有较高的化学稳定性，无毒无味，对人体无刺激作用，广泛应用于许多工业领域，如涂料、塑料、造纸及油墨等。

金红石型钛白粉，即R型钛白粉。

结合硫酸法金红石型钛白粉生产质量控制经验，集合无机包膜、有机处理、盐处理、煅烧控制、水解与产品应用等方面的创新研究，采用了先进的色相与粒径控制，锆硅铝磷多元无机包膜和新型的有机处理技术，开发的新一代高档通用型(偏水性)金红石钛白粉。

适用于各种建筑涂料、工业漆、防腐漆、油墨、粉末涂料等行业。

金红石型钛白粉与锐钛型钛白粉是钛白粉的两大重要种类，之所以说它们是钛白粉的两大重要种类，这是由于金红石型钛白粉与锐钛型钛白粉是目前市场上使用最广泛的两大钛白粉系列，但是由于两者性质不同，从而也导致了它们各方面的差异，下面列举说明金红石型钛白粉与锐钛型钛白粉有什么区别：1)内部结构晶体钛白粉共有三种不同的晶体结构，即我们常说的金红石型钛白粉、锐钛型钛白粉、板钛型钛白粉，三者晶体结构各不不同，其中金红石型钛白粉晶体结构最为稳定，而板钛型钛白粉则用途非常少，这主要是由于它内部结构晶体的不稳定，因此在自然界就没办法可以长期稳定的保存起来;2)熔点和沸点由于锐钛型在高温下会转变成金红石型，因此锐钛型二氧化钛的熔点和沸点实际上是不存在的。

有一种白色颜料，对我们生活以及工业发展有着重要的作用，它基本上可以应用于各大行业，尤其以涂料、塑料以及造纸行业居多，它就是金红石型钛白粉，属于钛白粉的一种分类，由硫酸法与氯化法制得，环保无毒。

从上世纪开始金红石型钛白粉就已经在不断地发展了，一直火到现在，所以说金红石型钛白粉对各行业的发展来说是非常重要的。

（金红石型钛白粉-图例）【区别金红石型钛白粉】由于金红石型钛白粉太火热，所以市面上难免会有假冒的，这就需要我们正确区分：金红石型钛白粉就是R型钛白粉，我们知道钛白粉分为金红石型和锐钛型，而金红石型的用途十分广泛。

本文就金红石型钛白粉的理化性质、使用范围做一个大致的介绍。

来让大家区分开金红石型钛白粉：该物质无毒，化学性质不活泼，所以通常状况下不与其他其他物质发生反应。

二氧化钛是一种的两性氧化物。

其溶解性不好，不溶于水、脂肪酸和其他有机无机弱酸，微溶于碱溶液和热硝酸，只有在长时间煮沸条件下才能完全溶于浓度硫酸和氢氟酸。

大家都知道，二氧化钛在有三种结晶形态，其中包括金红石型、锐钛型以及板钛型。

金红石型钛白粉有稳定的结晶形态，结构紧密，与锐钛型相比有更高的硬度、密度、介电常数与折光率。

两种类型的钛白粉都属于四方晶系，但具有不相同的晶格。

金红石型的晶体细长，呈棱形，通常是孪晶;而锐钛型一般近似规则的八面体。

廊坊蓝科公司提醒大家，只有金红石型钛白粉最稳定，也只有金红石型可通过热转换获得。

截止到今天，金红石型钛白粉的工业生产方法应用较广的主要有硫酸法和氯化法。

大多数公司钛白粉的生产现采用的是硫酸法。

硫酸法的生产操作程序比较复杂，其基本化学反应由一系列的简单的化学方程构成，硫酸法有三个基本化学反应，他们分别是在酸解、水解和煅烧阶段中发生。

金红石型钛白粉作为高档白色颜料，广泛应用于内、外墙乳胶漆，各种工业涂料，复合油墨、柔版油墨，层压纸，塑料色母粒，粉末涂料等。

涂料行业是钛白粉用的最广泛的领域，特别是金红石型钛白粉，很多被涂料工业所消耗。

很多人在生活中常常分不清锐钛型钛白粉与金红石型钛白粉的区别，作为钛白粉下非常受欢迎的两类产品，我们应该适当的了解这二者的不同：很简单的一种方法就是锐钛型钛白粉经过高温制得金红石型钛白粉，所以说锐钛型是没有熔点的。

其实它们的区别方法还有很多，外观、内部结构等个方面都有不同，当大家掌握了这些信息，就可以很好的辨别出它们了……（锐钛型钛白粉-图例）【锐钛型钛白粉与金红石型钛白粉的区别】从构造、物化性质等方面我们都可以了解到这二者的不同，今天就由迈图化学的技术人员为大家来介绍一下：一、锐钛型钛白粉与金红石型钛白粉TiO2属于一种n型半导体材料，金红石型钛白粉与锐钛型钛白粉是钛白粉的两大重要种类，但是由于两者性质不同，从而也导致了它们各方面的差异，锐钛型和金红石型均属四方晶系，两种晶型都是由相互连接的TiO6八面体组成的，每个Ti原子都位于八面体的中间，且被6个O原子围绕。

二、锐钛型钛白粉与金红石型钛白粉化学性质的区别两者的差别主要是八面体的畸变程度和相互连接方式不同。

金红石和锐钛矿晶胞结构的差异也导致了这两种晶型物化性质的不同。

从热力学角度看，金红石是相对稳定的晶型，熔点为1870℃；而锐钛是二氧化钛的低温相，一般在500℃~600℃时转变为金红石。

二氧化钛晶型转变的实质是晶胞结构组成单元八面体的结构重排。

金红石晶型结构中原子排列更加致密，密度、硬度、介电常数更高，对光的散射也更大。

因此，金红石是常用的白色涂料和防紫外线材料，对紫外线有非常强的屏蔽作用，在工业涂料和化妆品方面有着广泛的应用。

锐钦的带隙宽度为稍大于金红石的，光生电子和空穴不易在表面复合，因而具有更高的光催化活性能够直接利用太阳光中的紫外光进行光催化降解，而且不会引起二次污染。

因此，锐钛矿是常用的处理环境污染方面问题的光催化材料。

三、锐钛型钛白粉与金红石型钛白粉物理性质的区别1.熔点和沸点由于锐钛型在高温下会转变成金红石型，因此锐钛型二氧化钛的熔点和沸点实际上是不存在的。

金红石钛白粉和锐钛型钛白粉工艺
金红石钛白粉和锐钛型钛白粉是两种常用的钛白粉品种，它们在生产工艺上略有差异。

下面是它们的生产工艺简要介绍：
金红石钛白粉的生产工艺：
1. 原料准备：将钛矿石经过矿选、选矿等工序得到含钛精矿。

2. 提纯：将含钛精矿与硫酸反应，得到硫酸钛液。

3. 晶化：通过控制温度、浓度等条件，使硫酸钛液结晶沉淀，形成金红石钛白粉晶体。

4. 分离：将金红石晶体进行过滤、干燥、研磨等工序，最终得到金红石钛白粉成品。

锐钛型钛白粉的生产工艺：
1. 原料熔炼：将钛矿石破碎、焙烧后熔炼成钛渣。

2. 氯化：将钛渣与氯化剂反应，得到氯化钛稀气。

3. 氧化：将氯化钛稀气氧化，得到钛白粉。

4. 分级：对钛白粉进行湿法分级，得到不同颗粒大小的锐钛型钛白粉产品。

总的来说，金红石钛白粉和锐钛型钛白粉的生产工艺都包括原料准备、提纯、晶化或氧化、分离等基本工序，但具体的反应条件、工艺流程等会有所不同。

两种钛白粉在应用领域和性能上也有一定差异，根据具体要求选择合适的品种进行生产和应用。

宝鸡志峰钛业有限公司
钛棒、钛板、钛丝、钛管、钛盘管二氧化钛的晶体结构
TiO2在自然界中存在三种同素异形态，即金红石型、锐钛型和板钛型三种，它们的性质是有差异的。

其中，金红石型TiO2是三种变体中最稳定的一种，即使在高温下也不发生转化和分解。

金红石型TiO2的晶型属于四方晶系，品格的中心有一个钛原子，其周围有6个氧原子，这些氧原子正位于八面体的棱角处，两个TiO2分子组成一个晶胞。

其品格常数为a＝0．4584nm，c＝0．2953nm。

锐钛型TiO2的晶型也属于四方晶系，由四个TiO2分子组成一个晶胞，其晶格常数a＝0．3776nm，c＝0。

9486nm。

锐敏型TiO2仅在低温下稳定，在温度达到6l0℃时便开始缓慢转化为金红石型，730℃时这种转化已有较高速度，915℃可完全转化为金红石型。

板钛型TiO2的晶型属于斜方晶系，六个TiO2分子组成一个晶胞，其晶格常数a＝0．545nm，b＝0．918nm，c＝0．515nm。

板钛型TiO2是不稳定的化合物，在加温高于650℃时则转化为金红石型。

在自然界中，二氧化钛相信大家没见过的也都听说过，二氧化钛其实就是钛白粉的原材料，并且有三种结晶方式，主要可以分为锐钛型、金红石型和板钛型，由于板钛型不稳定，基本上没有价值，所以使用非常多的就是金红石型和锐钛型。

工业中经常使用的这两种钛白粉，也可以分为很多种类型，今天我们就来具体的了解一下吧。

（钛白粉-图例）【钛白粉的几种晶型】二氧化钛在自然界有三种结晶形态：金红石型、锐钛型和板钛型。

板钛型属斜方晶系，是不稳定的晶型，在650℃以上即转化成金红石型，因此在工业上没有实用价值。

锐钛型在常温下是稳定的，但在高温下要向金红石型转化。

其转化强度视制造方法及煅烧过程中是否加有抑制或促进剂等条件有关。

一般认为在165℃以下几乎不进行晶型转化，超过730℃时转化得很快。

金红石型是二氧化钛最稳定的结晶形态，结构致密，与锐钛型相比有较高的硬度、密度、介电常数与折光率。

金红石型和锐钛型都属于四方晶系，但具有不同的晶格，因而X射线图象也不同，锐钛型二氧化钛的衍射角位于25.5°，金红石型的衍射角位于27.5°。

金红石型的晶体细长，呈棱形，通常是孪晶；而锐钛型一般近似规则的八面体。

金红石型比起锐钛型来说，由于其单位晶格由两个二氧化钛分子组成而锐钛型却是由四个二氧化钛分子组成，故其单位晶格较小且紧密，所以具有较大的稳定性和相对密度，因此具有较高的折射率和介电常数及较低的热传导性。

二氧化钛的三种同分异构体中只有金红石型最稳定，也只有金红石型可通过热转换获得。

天然板钛矿在650℃以上即转换为金红石型，锐钛矿在915℃左右也能转变呈金红石型。

【钛白粉有多少种】在上面说到钛白粉按照晶型大致可分为锐钛型、金红石型、板钛型。

其中板钛型极其不稳定且晶格缺陷不能当做颜料使用。

金红石型比锐钛型能够更好的分散可见光，具有更强的稳定性和出色的耐候耐久性。

而锐钛型未包覆的国产钛白粉最便宜。

而锐钛型钛白粉和金红石型钛白粉又有很多不同的型号：锐钛型钛白粉分类：1.ZA-100锐钛型钛白粉主要适用于内墙涂料、室内装饰用漆、底漆、橡胶的着色。

氧化钛与二氧化钛-概述说明以及解释1.引言1.1 概述氧化钛与二氧化钛是两种具有重要应用价值的化合物。

氧化钛是一种无机化合物，化学式为TiO2，常见有金红石型和锐钛矿型两种晶体结构。

它具有较高的熔点、硬度和抗腐蚀性，同时还表现出优异的光催化、电催化和光电化学性能。

因此，氧化钛在诸多领域具有广泛的应用，包括太阳能电池、分解有机污染物、自清洁涂层等。

二氧化钛是一种常见的金属氧化物，也是最重要的二氧化物之一。

其化学式为TiO2，存在三种晶型：金红石型、锐钛矿型和水合钛酸盐型。

二氧化钛具有优异的光学性能和光催化性能，被广泛应用于颜料、涂料、陶瓷、光催化等领域。

同时，二氧化钛还具有较高的化学稳定性和生物相容性，因此也常被用于医学领域。

本文将重点对氧化钛和二氧化钛的性质和应用进行介绍，并对二者进行比较和分析。

通过对其优点和缺点的总结，对氧化钛与二氧化钛的未来研究方向进行展望。

希望能够为读者更好地理解和应用氧化钛与二氧化钛提供参考。

1.2 文章结构文章结构是指文章的组织方式以及各个部分之间的逻辑关系。

本文将按照以下结构展开：第一部分是引言，包括概述、文章结构和目的。

引言部分将对氧化钛和二氧化钛进行简要介绍，说明文章的结构和目的。

第二部分是正文，将分为三个小节分别介绍氧化钛的性质和应用、二氧化钛的性质和应用，以及氧化钛与二氧化钛的比较。

在介绍氧化钛和二氧化钛的性质时，将详细阐述它们的化学组成、晶体结构、物理性质等方面的特点。

在应用方面，将探讨氧化钛和二氧化钛在各个领域的应用，如材料科学、光催化、电化学等。

在比较部分，将就氧化钛和二氧化钛的特性、用途等方面进行对比，突出它们之间的相似性和差异性。

第三部分是结论，将总结氧化钛和二氧化钛的优点和缺点。

同时，还将对氧化钛和二氧化钛的未来研究方向进行展望，探讨其在材料科学和其他领域的发展潜力。

通过以上的文章结构安排，读者可以清晰地了解氧化钛和二氧化钛的性质、应用以及它们之间的比较。

都知道钛白粉是一种非常重要的白色颜料，而我国又是钛白粉最大的消费国和生产国，发展非常迅速。

其实钛白粉下还可以分为锐钛型钛白粉与金红石型钛白粉，相对来说金红石型比锐钛型消耗的、使用的要多，因为锐钛型熔沸点低，高温下就会制得金红石型钛白粉。

钛白粉的这两种重要分类中还有哪些重要信息呢？我们一起来了解一下。

（钛白粉-图例）【钛白粉分类你知道多少】钛白粉从晶型上区分为主要分为金红石型钛白粉和锐钛型钛白粉两种，目前世界二氧化钛消费量中金红石型占75～80%，锐钛型只占20～25%。

既然同属于钛白粉系列这两种钛白粉有什么区别？主要是使用性能决定用途的不同。

金红石型颜料用二氧化钛用于制造汽车用漆、船舶用漆和醇酸磁漆等室外用漆。

外用耐久性的塑料制品，也需要用金红石型二氧化钛来增加耐候性。

金红石型二氧化钛也应用于油墨印刷行业中，锐钛型颜料用二氧化钛用于制造白色和浅色室内用油漆。

锐钛型二氧化钛也广泛用作造纸、橡胶和塑料制品等的着色剂和填充剂。

化学纤维用二氧化钛在合成纤维中用作消光剂，冶金用二氧化钛用于制作含钛耐高温合金，搪瓷用二氧化钛在瓷釉中用作乳浊剂，电焊条用二氧化钛用作电焊条药皮中的造渣剂和粘塑剂，电容器用二氧化钛是制造无线电陶瓷电容器的主要原料。

二氧化钛具有高消色力、高遮盖力、高反射率、低比重等优越的颜料性能，是白色颜料中最好的一种。

金红石型二氧化钛的晶格比锐钛型二氧化钛的晶格致密，比较稳定，具有较好的耐候性、耐水性和不易变黄，不粉化的特点，但白度稍低，适用于制造室外用颜料。

锐钛型二氧化钛的晶格空间较大，相对不稳定，耐候性差，容易泛黄，容易粉化，但白度较高，适用于制造室内用颜料。

锐钛型二氧化钛在915℃可转化为金红石型二氧化钛。

近年来随着钛白粉高附加值的应用在扩大，例如用于生产彩色相纸、医药、化妆品、食品添加剂、催化剂或催化剂载体等。

二氧化钛在高科技技术领域有着一定的潜在用途，例如可以作为光化学催化剂，彩色感光材料(利用它的光电泳性质)、杀菌剂、用海水制氢的水的光致分解剂、导电添加剂、吸附剂等。

金红石与锐钛的区域：1、两者的晶体类型不一样。

钛白粉一共有三种晶体结构，板钛型、锐钛型、金红石型。

板钛型由于其晶体结构不稳定，所以在自然界中不能长期稳定存在，所以量小不具有工业价值而未被使用。

而金红石型更趋向稳定。

2、金红石与锐钛产品粒径分布存在差异：由于金红石型产品晶型更趋向六面体，比较锐钛更容易分散均匀，其所形成的团聚物更加均匀。

粒径分布更为窄。

3、虽然金红石与锐钛硫酸法生产的工艺基本类似，但是具体参数存在很大的差别。

4、锐钛产品只能用硫酸法进行生产，但是金红石产品现在有硫酸法与氯化法两种。

5、最后才是包膜的区别：锐钛产品基本在煅烧结算，经过雷蒙磨破碎之后进行包装销售，而金红石产品为了更好的提高其分散，耐候等特性，在煅烧后使用氧化铝或者锆进行表面处理，帮随同时的还有进行部分的有机处理。

其实还有很多的差别，就不一一列举了，如果您感兴趣可以跟专业人士沟通钛白粉的学名为二氧化钛(Titanium Dioxide)颜料白6。

它有金红石(Rutile)和锐钛型(Anatase)两种晶型。

A型二氧化钛白度较好，但着色力仅为R型的70，在耐候性方面加入A•型二氧化钛试片仅仅经过一年以后即开始龟裂或者碎片状剥落，而加入R型二氧化钛试片，•经过十年以后其外观只有很小变化。

由于R型二氧化钛着色力及耐候性较佳，•塑料着色使用R型二氧化钛为好。

按照钛白粉的制造工艺目前有硫酸法和氯化法，两种方法都可生产A型和R型钛白粉。

硫酸法于1931开始，氯化法由美国杜邦公司于1975年才开始生产A 型，氯化法中氧化步骤控制粒子大小分布和晶体结构，使其可以生产具有高遮盖力和底色兰，高着色强度的钛白粉。

锐钛型钛白粉相对金红石型钛白粉，缺少表面处理工艺，两者的晶体形态也不同；对于高耐候性的产品而言，只能使用金红石型钛白粉，锐钛主要用在对于耐候性能要求低、白度要求较高的产品中。

二氧化钛基本结构二氧化钛（TiO2）是一种常见的化合物，具有广泛的应用。

其结构可以根据晶体结构的不同分为三种类型：金红石型、锐钛型和钝钛型。

1. 金红石型：金红石型二氧化钛是最常见的晶体结构，其化学式为TiO2。

金红石型二氧化钛的晶格结构是正交晶系，每个晶胞内包含两个四面体配位的Ti原子和六个八面体配位的O原子。

该结构具有高度排列的Ti和O原子，Ti原子与O原子通过共价键相互连接，形成了长程有序的晶体结构。

金红石型二氧化钛的晶体结构稳定，具有良好的光学和电学性质，在太阳能电池、光催化和传感器等领域有广泛应用。

2. 锐钛型：锐钛型二氧化钛是一种高压相，化学式为TiO2，其晶格结构属于四方晶系。

锐钛型二氧化钛晶体结构中的Ti原子处于六面体配位，而O原子则处于四面体配位。

锐钛型晶体结构相对较稳定，在高温和压力条件下才能形成。

锐钛型二氧化钛具有许多独特的物性，例如较高的电导率和反铁磁性，使其在电池、催化剂和研究磁性材料等领域有重要应用。

3. 钝钛型：钝钛型二氧化钛是一种低压相，化学式为TiO2，其晶格结构属于三方晶系。

钝钛型二氧化钛的晶体结构与锐钛型有所不同，其Ti原子处于八面体配位，O原子则处于三角双锥配位。

钝钛型二氧化钛晶体结构相对不稳定，很容易转变为金红石型结构。

钝钛型二氧化钛在光学和电学性质上与锐钛型二氧化钛有所不同，具有较低的电导率和较大的禁带宽度，因此在光催化和传感器等领域具有特殊应用价值。

总之，二氧化钛的基本结构包括金红石型、锐钛型和钝钛型。

这些不同结构的二氧化钛在化学和物理属性上有所差异，因此在各种领域都具有广泛的应用潜力。

需要进一步的研究和探索来发掘这些不同结构二氧化钛的特性，以满足各种应用需求。

二氧化钛详细资料大全二氧化钛（化学式：TiO2，白色固体或粉末状的两性氧化物，分子量：79.9，是一种白色无机颜料，具有无毒、最佳的不透明性、最佳白度和光亮度，被认为是现今世界上性能最好的一种白色颜料。

钛白的粘附力强，不易起化学变化，永远是雪白的。

广泛套用于涂料、塑胶、造纸、印刷油墨、化纤、橡胶、化妆品等工业。

它的熔点很高，也被用来制造耐火玻璃，釉料，珐瑯、陶土、耐高温的实验器皿等。

同时，二氧化钛有较好的紫外线掩蔽作用，常作为防晒剂掺入纺织纤维中，超细的二氧化钛粉末也被加入进防晒霜膏中制成防晒化妆品。

二氧化钛可由金红石用酸分解提取，或由四氯化钛分解得到。

二氧化钛性质稳定，大量用作油漆中的白色颜料，它具有良好的遮盖能力，和铅白相似，但不像铅白会变黑；它又具有锌白一样的持久性。

二氧化钛还用作搪瓷的消光剂，可以产生一种很光亮的、硬而耐酸的搪瓷釉罩面。

二氧化钛一般分锐钛矿型（Anatase，简称A型）和金红石型（Rutile，简称R型）。

2017年10月27日，世界卫生组织国际癌症研究机构公布的致癌物清单初步整理参考，二氧化钛在2B类致癌物清单中。

基本介绍•中文名：二氧化钛•外文名：Titanium Dioxide•中文别名：钛白粉，钛糖，钛白•CAS NO：13463-67-7•EINECS：236-675-5•分子量：79.9•分子式：TiO2•主要晶型：金红石型、锐钛型•摩尔质量：79.8658 g·mol-1•折射率：2.76~2.55•莫氏硬度：6-7、5.5-6•电容率：114~31•线膨胀系数：25/℃•热导率：1.809~10.3•吸油度：16～48、18～30•溶解性：溶于热浓硫酸、盐酸、硝酸。

•性能：半导体物理性质,化学性质,表面性质,制备方法,防晒机理,套用领域,工业套用,食品套用,环境保护,防晒化妆品,分级,性能,安全信息,风险术语,安全术语,计算化学数据,物理性质相对密度：在常用的白色颜料中，二氧化钛的相对密度最小，同等质量的白色颜料中，二氧化钛的表面积最大，颜料体积最高。

工业生活中有一种白色颜料叫做钛白粉，而钛白粉又可以分为锐钛型钛白粉和金红石型钛白粉，今天我们就来看看它们二者的区别。

其实它们都属于非常好的白色颜料，如若细分的话，就要从它们的物化性质来细细区分了。

总的来说，锐钛型钛白粉与金红石型钛白粉各有各的好处，大家可以根据自己的需求来选择……（锐钛型钛白粉-图例）【锐钛型钛白粉性能特点】说起锐钛型钛白粉，大家肯定就会想起二氧化钛，是一种白色粉末，也就是白色颜料，高温(>700℃)加热转化为金红石型晶体，化学性质稳定，耐光、耐热、耐稀酸、耐稀碱，具有很强的着色力(遮盖力)和分散力，耐久性不如金红石型钛白粉，耐光性较差，与树脂配合后胶层易粉化，温度高于400℃明显呈黄色，不溶于水、有机酸和亘昏无机酸，溶于浓硫酸、碱和氢氟酸。

无毒，空气中高容许浓度10mg/m3。

【锐钛型钛白粉与金红石型钛白粉的区别】同属于钛白粉，很多人都不了解锐钛型钛白粉和金红石型钛白粉的区别，下面由迈图化学的技术人员带我们来了解一下：1.锐钛型钛白粉与金红石型钛白粉内部结构晶体不同钛白粉共有三种不同的晶体结构，即我们常说的金红石型钛白粉、锐钛型钛白粉、板钛型钛白粉，三者晶体结构各不不同，其中金红石型钛白粉晶体结构稳定，而板钛型钛白粉则用途非常少，这主要是由于它内部结构晶体的不稳定，因此在自然界就没办法可以长期稳定的保存起来。

2.锐钛型钛白粉与金红石型钛白粉熔点和沸点不同由于锐钛型在高温下会转变成金红石型，因此锐钛型二氧化钛的熔点和沸点实际上是不存在的。

只有金红石型二氧化钛有熔点和沸点，金红石型二氧化钛的熔点为1850℃、空气中的熔点为(1830±15)℃、富氧中的熔点为1879℃，熔点与二氧化钛的纯度有关。

金红石型二氧化钛的沸点为为(3200±300)℃，在此高温下二氧化钛稍有挥发性。

3.锐钛型钛白粉与金红石型钛白粉介电常数不同由于二氧化钛的介电常数较高，因此具有优良的电学性能。

1.概述二氧化钛的商品名称为钛白粉，从用途上区分为颜料用钛白粉和非颜料用钛白粉。

钛白粉是重要的颜料，全世界消费的二氧化钛颜料占整个颜料总消费量的71 %左右。

从晶型上区分为锐钛型(ANATASE TYPE)钛白粉和金红石型(RUTILE TYPE)钛白粉。

目前世界二氧化钛消费量中金红石型占75～80%，锐钛型只占20～25%。

我国的二氧化钛工业始于五十年代，八十年代中后期飞速发展，出口量不断增加，进口量不断减少，近年来已基本没有进口。

2.性质二氧化钛为白色粉末，无毒，化学性质非常不活泼，常温下几乎不与其它元素或化合物反应，对O2、H2S、SO2、CO2、NH3等都是稳定的。

不溶于水、脂肪酸、有机酸、弱无机酸，微溶于碱和热硝酸，只有在浓硫酸或氢氟酸中长时间煮沸才可完全溶解。

在高温下可被氢、氨、钛等还原成低价氧化钛。

二氧化钛具有高消色力、高遮盖力、高反射率、低比重等优越的颜料性能，是白色颜料中最好的一种。

金红石型二氧化钛的晶格比锐钛型二氧化钛的晶格致密，比较稳定，具有较好的耐候性、耐水性和不易变黄，不粉化的特点，但白度稍低，适用于制造室外用颜料。

锐钛型二氧化钛的晶格空间较大，相对不稳定，耐候性差，容易泛黄，容易粉化，但白度较高，适用于制造室内用颜料。

锐钛型二氧化钛在915℃可转化为金红石型二氧化钛。

3.用途二氧化钛作为白色颜料主要用于油漆工业，金红石型颜料用二氧化钛用于制造汽车用漆、船舶用漆和醇酸磁漆等室外用漆。

外用耐久性的塑料制品，也需要用金红石型二氧化钛来增加耐候性。

金红石型二氧化钛也应用于油墨印刷行业中，锐钛型颜料用二氧化钛用于制造白色和浅色室内用油漆。

锐钛型二氧化钛也广泛用作造纸、橡胶和塑料制品等的着色剂和填充剂。

化学纤维用二氧化钛在合成纤维中用作消光剂，冶金用二氧化钛用于制作含钛耐高温合金，搪瓷用二氧化钛在瓷釉中用作乳浊剂，电焊条用二氧化钛用作电焊条药皮中的造渣剂和粘塑剂，电容器用二氧化钛是制造无线电陶瓷电容器的主要原料。

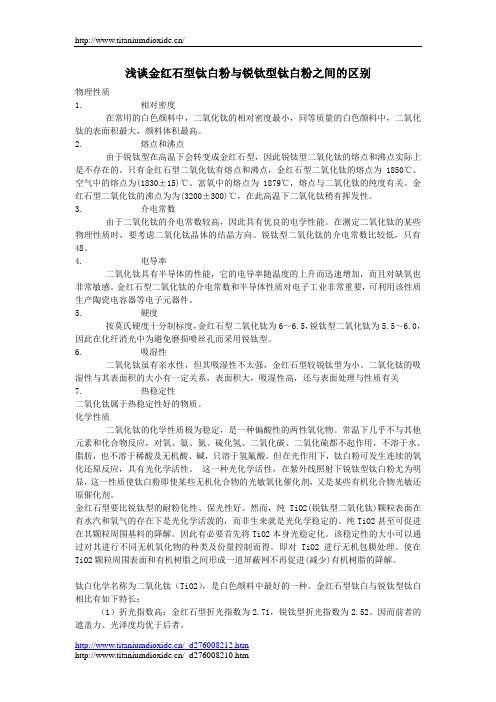

浅谈金红石型钛白粉与锐钛型钛白粉之间的区别物理性质1. 相对密度在常用的白色颜料中，二氧化钛的相对密度最小，同等质量的白色颜料中，二氧化钛的表面积最大，颜料体积最高。

2. 熔点和沸点由于锐钛型在高温下会转变成金红石型，因此锐钛型二氧化钛的熔点和沸点实际上是不存在的。

只有金红石型二氧化钛有熔点和沸点，金红石型二氧化钛的熔点为1850℃、空气中的熔点为(1830±15)℃、富氧中的熔点为1879℃，熔点与二氧化钛的纯度有关。

金红石型二氧化钛的沸点为为(3200±300)℃，在此高温下二氧化钛稍有挥发性。

3. 介电常数由于二氧化钛的介电常数较高，因此具有优良的电学性能。

在测定二氧化钛的某些物理性质时，要考虑二氧化钛晶体的结晶方向。

锐钛型二氧化钛的介电常数比较低，只有48。

4. 电导率二氧化钛具有半导体的性能，它的电导率随温度的上升而迅速增加，而且对缺氧也非常敏感。

金红石型二氧化钛的介电常数和半导体性质对电子工业非常重要，可利用该性质生产陶瓷电容器等电子元器件。

5. 硬度按莫氏硬度十分制标度，金红石型二氧化钛为6～6.5，锐钛型二氧化钛为5.5～6.0，因此在化纤消光中为避免磨损喷丝孔而采用锐钛型。

6. 吸湿性二氧化钛虽有亲水性，但其吸湿性不太强，金红石型较锐钛型为小。

二氧化钛的吸湿性与其表面积的大小有一定关系，表面积大，吸湿性高，还与表面处理与性质有关7. 热稳定性二氧化钛属于热稳定性好的物质。

化学性质二氧化钛的化学性质极为稳定，是一种偏酸性的两性氧化物。

常温下几乎不与其他元素和化合物反应，对氧、氨、氮、硫化氢、二氧化碳、二氧化硫都不起作用，不溶于水、脂肪，也不溶于稀酸及无机酸、碱，只溶于氢氟酸。

但在光作用下，钛白粉可发生连续的氧化还原反应，具有光化学活性。

这一种光化学活性，在紫外线照射下锐钛型钛白粉尤为明显，这一性质使钛白粉即使某些无机化合物的光敏氧化催化剂，又是某些有机化合物光敏还原催化剂。

二氧化钛三种晶体结构二氧化钛，大家应该听过吧？它可是个了不起的小家伙，广泛应用于颜料、涂料和甚至太阳能电池里。

嘿，今天我们聊聊二氧化钛的三种晶体结构，听起来复杂，其实一点也不难懂哦。

咱们来看看锐钛矿。

这种结构就像一座座小山，层层叠叠，挺有层次感的。

想象一下，路过一个风景如画的地方，山峦起伏，云雾缭绕，锐钛矿的这种布局也是相当迷人。

它的稳定性相对较好，温度也不那么挑剔，所以在一些日常应用中非常常见，比如说油漆和化妆品。

这种晶体结构就像是个万金油，什么地方都能用，真是个好帮手。

然后咱们说说金红石。

这个名字听起来是不是很高级？金红石就像个自信满满的小明星，晶体结构特别规整，形成了一个完美的立方体。

它的强度和耐久性可不是开玩笑的，真的是坚不可摧。

想象一下，金红石就像一个装甲车，走到哪里都无所畏惧。

很多高端产品里都能看到它的身影，像是白色颜料和一些光催化剂。

它的色彩鲜艳、反射能力强，让很多产品都变得更加出色，光彩夺目。

你可能会发现，生活中很多东西，若是没了金红石的助力，可能就少了不少亮点，嘿嘿。

最后我们来聊聊锐钛矿和金红石的“亲戚”——钛铁矿。

这个小家伙比较低调，但绝对不容小觑。

钛铁矿的结构比较复杂，呈现出多种不同的形态。

它就像个神秘的宝箱，藏着无数的可能性。

虽然钛铁矿的应用不如前两者那么广泛，但在某些特定的情况下，它却能展现出巨大的价值。

想象一下，钛铁矿就像一位隐士，虽然平时不太显眼，但在关键时刻，它的力量可真是不容小觑。

有趣的是，这三种晶体结构各有千秋，彼此之间并不对立，反而相辅相成。

就像咱们生活中的朋友，有的擅长搞笑，有的擅长深思，各种个性都是不可或缺的。

你说，二氧化钛是不是个奇妙的物质？它不仅仅是一个化学元素，还是一个可以带给我们无尽灵感的源泉。

它的存在提醒我们，生活中不缺乏美丽和潜力，只要我们愿意去探索、去发现。

二氧化钛的三种晶体结构就像是三位风格迥异的艺术家，各自在自己的舞台上绽放光彩。

每一种结构都有自己的特点，各自发挥着独特的作用。

锐钛氧化钛转化金红石氧化钛温度
摘要：
1.锐钛氧化钛与金红石氧化钛的转化
2.转化的温度影响因素
3.温度对转化过程的影响
正文：
锐钛氧化钛与金红石氧化钛的转化是一个重要的化学过程，其中温度的控制是关键因素。

在不同的温度条件下，这个转化过程会产生不同的效果。

首先，我们需要了解锐钛氧化钛和金红石氧化钛的性质和特点。

锐钛氧化钛具有较高的锐钛矿含量，而金红石氧化钛则以金红石为主。

这两种氧化钛在转化过程中，温度的控制对它们的结构和性能有着显著的影响。

在较低的温度下，锐钛氧化钛向金红石氧化钛的转化过程会受到抑制，导致转化的效果不明显。

随着温度的升高，转化过程逐渐加快，金红石氧化钛的含量逐渐增加。

然而，当温度过高时，可能会导致部分金红石氧化钛分解，使得转化效果降低。

因此，在实际生产过程中，需要根据具体的要求来选择合适的温度。

例如，在提高金红石氧化钛含量时，可以通过适当提高温度来实现。

而在保持锐钛氧化钛的性质时，需要控制温度在合适的范围内。

总之，锐钛氧化钛向金红石氧化钛的转化过程受温度影响较大。

1、（锐钛型二氧化钛与金红石型二氧化钛）的区分1.1 方法利用X射线衍射仪得到XRD图谱进行分析1.2用到的仪器X射线衍射仪X射线产生原理：高速运动的电子与物体碰撞时，发生能量转换，电子的运动受阻失去动能，其中一小部分（1％左右）能量转变为X射线，而绝大部分（99％左右）能量转变成热能使物体温度升高1.2.1 X射线管的结构阴极：又称灯丝(钨丝)，通电加热后便能释放出热辐射电子。

阳极：又称靶，通常由纯金属制成(Cr,Fe,Co,Ni,Cu,Mo,Ag, W等)，使电子突然减速并发射X射线。

阳极需要水强制冷却。

窗口：是X射线射出的通道，维持管内高真空，对X射线吸收较少，如金属铍、含铍玻璃、薄云母片X射线管中心焦点在X射线衍射中，总希望有较小的焦点（提高分辨率）和较强的X射线强度（缩短爆光时间）。

一般采用在与靶面成一定角度的位置接受X射线，这样可以达到焦点缩小，X射线相应增强的目的。

1.2.2 X射线特点1.2.3理论基础：布拉格方程1.2.4具体方法用X射线衍射分析法中的粉末法来分析两种结构。

只有满足Bragg方程，才能产生衍射现象，因此用粉末法对测定的晶体样品，不改变λ,要连续改变θ。

：⏹用单色的X射线照射多晶体试样，利用晶体的不同取向来改变θ,以满足Bragg方程。

试样要求：粉末，块状晶体。

⏹特点：试样容易获得，衍射花样反映晶体的全面信息。

粉末法：由于多晶体由无数取向无规的单晶组成，相当于单晶绕所有取向的轴转动，晶体内某等同晶面族{HKL}的倒易点，形成－相应倒易矢量ｇＨＫＬ为半径的倒易球。

一系列的倒易球与反射球相交，其交集是一系列园，则相应的衍射线束分布于以样品为中心、入射方向为轴、上述交线园为底的园锥面上。

1.2.5 两者结构分析晶胞结构的不同金红石型二氧化钛及锐钛型二氧化钛结晶类型均为正方结晶，前者为R型，后者为A型。

金红石型二氧化钛晶格结构致密，比较稳定，光化学活性小，因而耐久性由于锐钛型二氧化钛。
