电子元器件的识别

常用电子元器件识别与检测电子元器件是现代电子产品中不可或缺的组成部分，它们的质量直接影响到产品的性能和可靠性。

因此，对常用电子元器件的识别与检测具有重要意义。

本文将从理论和实践两个方面，详细介绍常用电子元器件的识别与检测方法。

一、常用电子元器件的分类及特点1.1 电阻器电阻器是一种用于限制电流流动的元器件，其主要特点是阻值固定，根据阻值的不同可以分为可调电阻器和固定电阻器。

可调电阻器可以通过旋转电位器来调节阻值，而固定电阻器的阻值在制造时就已经确定，无法调整。

电阻器的温度系数是指其阻值随温度变化的程度，通常用ppm/°C表示。

电阻器的功率承受能力是指在一定温度下，电阻器能够承受的最大功率，单位为W。

1.2 电容器电容器是一种用于存储电荷的元器件，其主要特点是电压稳定，能够消除电路中的高频噪声。

根据介质的不同，电容器可以分为陶瓷电容器、塑料电容器和金属箔电容器。

陶瓷电容器具有体积小、容量大、稳定性好等特点；塑料电容器成本低、体积大、容量较小；金属箔电容器则具有良好的导电性。

电容器的工作电压一般不超过50V,工作温度范围为-55°C～+150°C。

1.3 二极管二极管是一种具有单向导电性的元器件，其主要特点是正向压降小、反向击穿电压高。

根据材料的不同，二极管可以分为硅基二极管、锗基二极管和化合物半导体二极管。

硅基二极管是目前应用最广泛的二极管类型，具有正向压降小、温度系数低等特点；锗基二极管的正向压降较大，但反向击穿电压高；化合物半导体二极管则具有正向压降小、反向击穿电压高等优点。

二极管的封装形式有插脚型、表面贴装型等。

1.4 三极管三极管是一种具有放大作用的元器件，其主要特点是电流放大倍数高、输入阻抗低。

根据结构的不同，三极管可以分为晶体三极管和场效应晶体管。

晶体三极管是一种常见的三极管类型，具有电流放大倍数高、输入阻抗低等特点；场效应晶体管则具有输入阻抗低、功耗小等特点。

六大常用电子元器件的识别
以下是六大常用电子元器件的识别方法：
1.电阻（Resistor）：
➢在电路中用"r"加数字表示，如r13表示编号为13的电阻。

➢参数识别：单位为欧姆（Ω），倍率单位有千欧（kΩ）、兆欧（M Ω）等。

2.电容（Capacitor）：
➢在电路中一般用"c"加数字表示，如c223表示编号为223的电容。

➢电容的特性主要是隔直流通交流。

3.电感（Inductor）：
➢电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成的电子元件。

4.二极管（Diode）：
➢二极管有多种封装，如玻璃封装、塑料封装和螺栓封装。

➢具体品种有稳压二极管、整流二极管、隧道二极管、快恢复二极管、微波二极管、肖特基二极管等。

5.三极管（Transistor）：
➢三极管也有多种封装，如TO220封装和TO-3封装。

➢具体类型可能是三极管、可控硅、场效应管或双二极管。

6.可控硅（SCR）：
➢可控硅是一种特殊的电子元件，具有单向导通特性和控制触发特性。

★以上是六大常用电子元器件的基本识别方法。

每种元件都有不同的外观、封装和功能特性，需要根据具体情况进行判断和识别。

电子元器件识别与检测方法大全1.目视检查：通过肉眼观察元器件的外部特征，如封装形状、引脚数量和排列等，可以初步判断元器件的类型、性能和规格等。

2.五线谱法：使用顶针、伏打仪等测量设备，在元器件的引脚上测量电阻、电容、电感等参数，通过比对测试结果和标准参数来识别元器件类型。

3.输电线圈法：通过对元器件的线圈进行输入电流测量和电压测量，计算出得到元器件的电阻、电感、互感等参数，进行元器件的类型识别。

4.X射线检测法：通过使用X射线设备扫描和照射元器件，可以观察元器件的内部结构和焊接情况，用来检测元器件是否存在异常情况，如焊接虚焊、焊接不良等。

5.红外线检测法：通过红外线热成像技术，可以发现元器件在工作过程中的热点、温度异常等问题，对于散热不良的元器件可以快速识别。

6.环境湿度检测法：通过检测元器件周围的湿度情况，可以判断元器件是否存在潮湿等问题，避免电子元器件受潮而影响正常工作。

7.剩余温度检测法：通过检测元器件在使用过程中的温度，可以判断元器件是否存在过热情况，及时调整工作状态，避免元器件温度过高损坏。

8.电磁兼容性测试法：通过电磁兼容性测试设备，对元器件的辐射和抗辐射能力进行测试，判断元器件是否能够满足相关的电磁兼容性要求。

9.声音检测法：通过对元器件进行敲击、振动等操作，观察元器件的声音特征，可以初步判断元器件是否存在内部损坏情况。

10.玻璃绝热检测法：通过对元器件封装外壳的玻璃绝热特性进行检测，可以判断元器件的密封性能是否良好，防止外界湿气、灰尘等物质进入并影响元器件的正常工作。

总之，元器件的识别与检测方法多种多样，需要根据具体的元器件类型、性能和规格等特点，选择合适的检测手段和测试设备，进行全面的评估和检测，以确保元器件的正常工作和使用安全。

电子元器件的识别
电子元器件的识别需要根据元器件的外观和标识来进行判断。

以下是一些常见的电子元器件和识别方法：
1. 电阻器：电阻器有两个引脚，外形为小方柱状或圆柱状，通常用颜色线带标识电阻值。

2. 电容器：电容器有两个引脚，外形为小圆柱状或长方柱状，通常用标识电容值的字母或数字。

3. 二极管：二极管有两个引脚，外形为小圆柱状或长方柱状，通常用标识压力等级和型号的字母和数字。

4. 晶体管：晶体管有三个引脚或更多，通常为小长方形或小圆形，标识型号和电压等级。

5. LED灯：LED灯有两个引脚，外形一般为小圆柱形或长方柱形，通常有颜色的标识和字母数字标识。

在进行电子元器件的识别时，应注意查看元器件表面标识，并与数据手册进行比对，以确认其性能和参数是否符合要求。

常用电子元器件的识别方法
由于电子元器件种类繁多 ， 这里就主要讲电阻、 电容、 晶体二极管、 稳压二极管、电感变容二极管晶体三极管场效应晶体管放大器等这几种的识别方法。

希望以下内容能帮到大家。

电阻
电阻的识别方法主要是参数识别法 ， 参数识别法分为指标法、 色标法和数标法。

1 直标法
用阿拉伯数字和单位符号在电阻器表面直接标出标称阻值和技术参数，电阻值单位欧姆用"O"表示，干欧用"KO"表示，兆欧用"MO"表示，吉欧用'GO"表示，允许偏差直接用百分数或用I(土5%); II (土10%); 田（土20%)表示。

标称阻佴
额定功平
2 色标法
绝缘栅型电路符号
场效应管与晶体管的比较：
a.场效应管是电压控制元件，而晶体管是电流控制元件。

在只允许从信号源取较
少电流的清况下，应选用场效应管；而在信号电压较低，又允许从信号源取较多电流的条件下，应选用晶体管。

b.场效应管是利用多数载流子导电，所以称之为单极型器件，而晶体管是即有多
数载流子，也利用少数载流子导电。

被称之为双极型器件。

C.有些场效应管的源极和漏极可以互换使用，栅压也可正可负，灵活性比晶体管
好。

d.场效应管能在很小电流和很低电压的条件下工作，而且它的制造工艺可以很方
便地把很多场效应管集成在一块硅片上，因此场效应管在大规模集成电路中得到了广泛的应用。

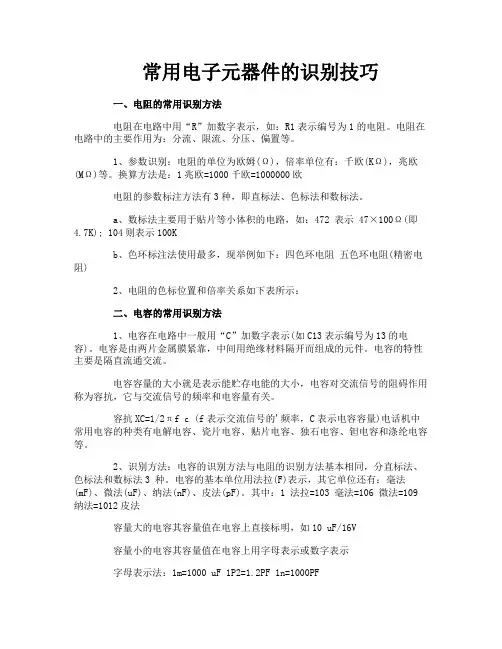

常用电子元器件的识别技巧一、电阻的常用识别方法电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为：分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆(Ω)，倍率单位有：千欧(KΩ)，兆欧(MΩ)等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

a、数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω(即4.7K); 104则表示100Kb、色环标注法使用最多，现举例如下：四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示：二、电容的常用识别方法1、电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容)。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的'频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3 种。

电容的基本单位用法拉(F)表示，其它单位还有：毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。

其中：1 法拉=103 毫法=106 微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF3、电容容量误差表符号 F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20% 如：一瓷片电容为104J 表示容量为0. 1 uF、误差为±5%.三、晶体二极管的常用识别方法晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。

电子元器件识别
识别电子元器件可以通过以下步骤进行：
1. 查找元器件的标识符：首先，查找元器件上的标识符，
例如部件号、型号、品牌等。

这些标识符可以帮助你更容
易地搜索元器件的规格和性能参数。

2. 使用搜索引擎进行搜索：将元器件的标识符输入搜索引擎，例如Google、百度等，进行搜索。

在搜索结果中，你可能会找到与元器件相关的信息，包括规格书、数据手册、技术论坛等。

3. 使用元器件识别工具：如果在搜索引擎中无法找到相关
信息，你可以使用一些专门的元器件识别工具。

这些工具
可以通过照片识别或输入元器件特征进行识别。

4. 向其他电子爱好者或专业人士寻求帮助：如果以上方法
都无法识别元器件，你可以向电子爱好者论坛、技术社区
或专业人士寻求帮助。

他们可能有更多经验和知识，可以
帮助你识别元器件。

需要注意的是，识别电子元器件可能需要一定的经验和专业知识。

对于复杂的元器件或需要特殊设备的元器件，可能需要寻求专业人士的帮助。
