六大常用电子元器件的识别
以下是六大常用电子元器件的识别方法：
1.电阻（Resistor）：
➢在电路中用"r"加数字表示，如r13表示编号为13的电阻。
➢参数识别：单位为欧姆（Ω），倍率单位有千欧（kΩ）、兆欧（M Ω）等。
2.电容（Capacitor）：
➢在电路中一般用"c"加数字表示，如c223表示编号为223的电容。
➢电容的特性主要是隔直流通交流。
3.电感（Inductor）：
➢电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成的电子元件。
4.二极管（Diode）：
➢二极管有多种封装，如玻璃封装、塑料封装和螺栓封装。
➢具体品种有稳压二极管、整流二极管、隧道二极管、快恢复二极管、微波二极管、肖特基二极管等。
5.三极管（Transistor）：
➢三极管也有多种封装，如TO220封装和TO-3封装。
➢具体类型可能是三极管、可控硅、场效应管或双二极管。
6.可控硅（SCR）：
➢可控硅是一种特殊的电子元件，具有单向导通特性和控制触发特性。
★以上是六大常用电子元器件的基本识别方法。
每种元件都有不同的外观、封装和功能特性，需要根据具体情况进行判断和识别。
电子行业电子元器件的识别方法引言在电子行业中，电子元器件是构建电子设备和电路系统的基本组成部分。
识别电子元器件的类型和规格对于电子行业从业者来说是至关重要的。
本文将介绍一些常见的电子元器件的识别方法，帮助读者更好地理解和应用。
1. 电子元器件的分类电子元器件可以分为两大类：被动元器件和主动元器件。
1.1 被动元器件被动元器件是指不具备放大信号功能的元器件，它们主要用于连接、支持和保护电路。
常见的被动元器件有电阻、电容、电感、电位器等。
识别被动元器件的方法如下：色条纹的环形组件表示。
读取颜色条纹，并使用电阻色码表将颜色对应到特定的阻值。
•电容的识别方法：电容通常由一个带有数值和单位的标记表示，例如10uF。
其中，u表示微法，F表示法拉。
也有一些电容上有颜色条纹，读取颜色条纹，并使用电容色码表将颜色对应到特定的电容值。
值和单位的标记表示，例如100mH。
其中，m 表示毫亨，H表示亨利。
•电位器的识别方法：电位器通常具有一个带有数值和单位的标记，例如10kΩ。
其中，k 表示千欧姆，Ω表示欧姆。
有些电位器还具有一个旋钮，通过旋转旋钮可以调节电位器的阻值。
1.2 主动元器件主动元器件是指具有放大信号功能的元器件，它们可以通过输入能量来产生输出信号。
常见的主动元器件有二极管、三极管、集成电路等。
识别主动元器件的方法如下：•二极管的识别方法：二极管通常具有一个带有标识的黑色矩形组件。
标识通常包含二极管的型号和制造商信息。
•三极管的识别方法：三极管通常具有一个带有标识的黑色矩形组件。
标识通常包含三极管的型号和制造商信息。
•集成电路的识别方法：集成电路通常具有一个带有标识的黑色矩形组件。
标识通常包含集成电路的型号和制造商信息。
2. 电子元器件的规格识别除了识别电子元器件的类型外，了解电子元器件的规格也非常重要。
以下是一些常见的电子元器件规格的识别方法：阻值和功率两个参数表示。
阻值是电阻的阻抗大小，单位为欧姆（Ω）。
电子元器件识别与检测方法大全1.目视检查：通过肉眼观察元器件的外部特征，如封装形状、引脚数量和排列等，可以初步判断元器件的类型、性能和规格等。
2.五线谱法：使用顶针、伏打仪等测量设备，在元器件的引脚上测量电阻、电容、电感等参数，通过比对测试结果和标准参数来识别元器件类型。
3.输电线圈法：通过对元器件的线圈进行输入电流测量和电压测量，计算出得到元器件的电阻、电感、互感等参数，进行元器件的类型识别。
4.X射线检测法：通过使用X射线设备扫描和照射元器件，可以观察元器件的内部结构和焊接情况，用来检测元器件是否存在异常情况，如焊接虚焊、焊接不良等。
5.红外线检测法：通过红外线热成像技术，可以发现元器件在工作过程中的热点、温度异常等问题，对于散热不良的元器件可以快速识别。
6.环境湿度检测法：通过检测元器件周围的湿度情况，可以判断元器件是否存在潮湿等问题，避免电子元器件受潮而影响正常工作。
7.剩余温度检测法：通过检测元器件在使用过程中的温度，可以判断元器件是否存在过热情况，及时调整工作状态，避免元器件温度过高损坏。
8.电磁兼容性测试法：通过电磁兼容性测试设备，对元器件的辐射和抗辐射能力进行测试，判断元器件是否能够满足相关的电磁兼容性要求。
9.声音检测法：通过对元器件进行敲击、振动等操作，观察元器件的声音特征，可以初步判断元器件是否存在内部损坏情况。
10.玻璃绝热检测法：通过对元器件封装外壳的玻璃绝热特性进行检测，可以判断元器件的密封性能是否良好，防止外界湿气、灰尘等物质进入并影响元器件的正常工作。
总之，元器件的识别与检测方法多种多样，需要根据具体的元器件类型、性能和规格等特点，选择合适的检测手段和测试设备，进行全面的评估和检测，以确保元器件的正常工作和使用安全。
电子元器件的识别
电子元器件的识别需要根据元器件的外观和标识来进行判断。
以下是一些常见的电子元器件和识别方法：
1. 电阻器：电阻器有两个引脚，外形为小方柱状或圆柱状，通常用颜色线带标识电阻值。
2. 电容器：电容器有两个引脚，外形为小圆柱状或长方柱状，通常用标识电容值的字母或数字。
3. 二极管：二极管有两个引脚，外形为小圆柱状或长方柱状，通常用标识压力等级和型号的字母和数字。
4. 晶体管：晶体管有三个引脚或更多，通常为小长方形或小圆形，标识型号和电压等级。
5. LED灯：LED灯有两个引脚，外形一般为小圆柱形或长方柱形，通常有颜色的标识和字母数字标识。
在进行电子元器件的识别时，应注意查看元器件表面标识，并与数据手册进行比对，以确认其性能和参数是否符合要求。
元件识别指南1.0目的制订本指南，规范公司的各层工作人员认识及辨别日常工作中常用的各类元件。
2.0范围公司主要产品（电脑主机板）中的电子元件认识：2.1工作中最常用的的电子元件有：电阻、电容、电感、晶体管（包括二极管、发光二极管及三极管）、晶体、晶振（振荡器）和集成电路（IC）。
2.2连接器元件主要有：插槽、插针、插座等。
2.3其它一些五金塑胶散件：散热片、胶针、跳线铁丝等。
4.0电子元件4.1电阻电阻用“R”表示，它的基本单位是欧姆（Ω）1MΩ（兆欧）=1，000KΩ（千欧）=1，000，000Ω公司常用的电阻有三种：色环电阻、排型电阻和片状电阻。
4.1.1色环电阻色环电阻的外观如图示：图1五色环电阻图2四色环电阻较大的两头叫金属帽，中间几道有颜色的圈叫色环，这些色环是用来表示该电阻的阻值和范围的，共有12种颜色，它们分别代表不同的数字（其中金色和银色表误差）：颜色棕红橙黄绿蓝紫灰白黑金银代表数字 1 2 3 4 5 6 7 8 9 0 ±5% ±10%我们常用的色环电阻有四色环电阻（如图2）和五色环电阻（如图1）：1).四色环电阻（普通电阻）：电阻外表上有四道色环：这四道环，首先是要分出哪道是第一环、第二环、第三环和第四环：标在金属帽上的那道环叫第一环，表示电阻值的最高位，也表示读值的方向。
如黄色表示最高位为四，紧挨第一环的叫第二环，表示电阻值的次高位，如紫色表示次高位为7；紧挨第2环的叫第3环，表示次高位后“0”的个数，如橙色表示后面有3个0；最后一环叫第4环，表示误差范围，一般仅用金色或银色表示，如为金色，则表示误差范围在±10%之间。
例如：某电阻色环颜色顺序为：黄-紫-橙-银，表示该电阻的阻值为：47，000Ω=47KΩ，误差范围：±10%之间。
2.五色环电阻(精密电阻):它的阻值可精确到±1%,电阻外表上有5道色环,读取阻值和误差范围的方法与四色环电阻大体相同,仅下两点不同:A*有些五色环电阻,两端的金属都有色环。

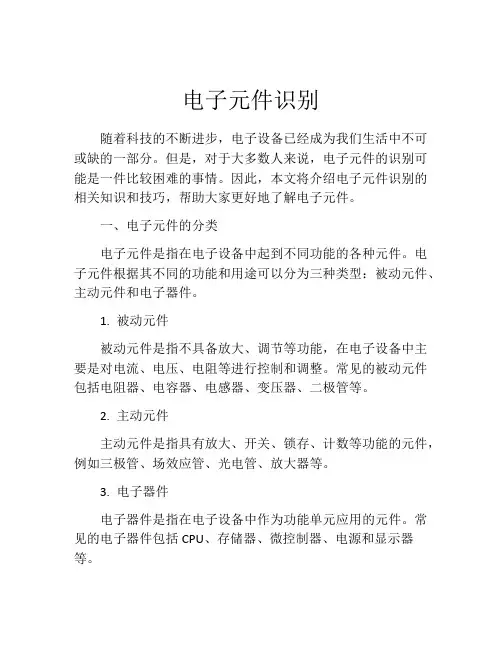

电子元件识别随着科技的不断进步，电子设备已经成为我们生活中不可或缺的一部分。
但是，对于大多数人来说，电子元件的识别可能是一件比较困难的事情。
因此，本文将介绍电子元件识别的相关知识和技巧，帮助大家更好地了解电子元件。
一、电子元件的分类电子元件是指在电子设备中起到不同功能的各种元件。
电子元件根据其不同的功能和用途可以分为三种类型：被动元件、主动元件和电子器件。
1. 被动元件被动元件是指不具备放大、调节等功能，在电子设备中主要是对电流、电压、电阻等进行控制和调整。
常见的被动元件包括电阻器、电容器、电感器、变压器、二极管等。
2. 主动元件主动元件是指具有放大、开关、锁存、计数等功能的元件，例如三极管、场效应管、光电管、放大器等。
3. 电子器件电子器件是指在电子设备中作为功能单元应用的元件。
常见的电子器件包括CPU、存储器、微控制器、电源和显示器等。
二、电子元件的标识为了方便电子元件的识别和区分，每一个电子元件都有相应的标识。
常见的电子元件标识包括三部分：元件符号、参数值和封装类型。
1. 元件符号元件符号是指每个电子元件所特有的符号标记。
这些符号通常是由不同的线条、箭头、符号等组成的。
不同的元件符号表示了其不同的电学性质和功能。
例如，电容器的元件符号是由两条竖直的线条和中间连接一条平行线条组成的。
电阻器的元件符号由一个矩形框，两端各有一个箭头或斜线组成。
2. 参数值参数值是指每个电子元件的特定值。
这些参数通常根据元件的功能和用途而不同。
例如，电容器的参数值可能是电容量、电压、寿命等；电阻器的参数值可能是电阻值、功率等。
参数值通常书写在电子元件的标识符号的旁边，以便于电子工程师进行元件的选择和组合。
3. 封装类型封装类型是指每个电子元件的封装形式。
不同的封装形式可以影响电子元件的电学性能和使用寿命。
常见的封装类型包括SMD、DIP、BGA等。
三、常见电子元件的识别1. 电阻器电阻器是电子元件中最常见的元件之一，通常用于限制和调节电流。

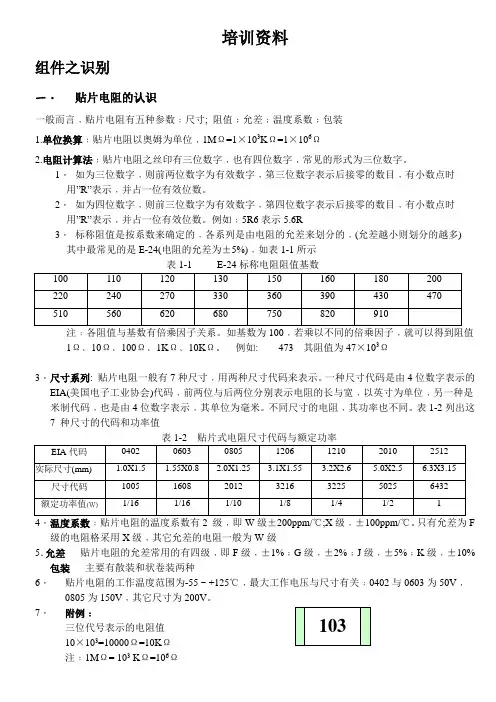

培训资料组件之识别一． 贴片电阻的认识一般而言﹐贴片电阻有五种参数﹕尺寸; 阻值﹔允差﹔温度系数﹔包装 1.单位换算﹕贴片电阻以奥姆为单位﹐1M Ω=1×103K Ω=1×106Ω2.电阻计算法﹕贴片电阻之丝印有三位数字﹐也有四位数字﹐常见的形式为三位数字。
1． 如为三位数字﹐则前两位数字为有效数字﹐第三位数字表示后接零的数目﹐有小数点时用”R”表示﹐并占一位有效位数。
2． 如为四位数字﹐则前三位数字为有效数字﹐第四位数字表示后接零的数目﹐有小数点时用”R”表示﹐并占一位有效位数。
例如﹕5R6表示5.6R3． 标称阻值是按系数来确定的﹐各系列是由电阻的允差来划分的﹐(允差越小则划分的越多) 其中最常见的是E-24(电阻的允差为±5%)﹐如表1-1所示注﹕各阻值与基数有倍乘因子关系。
如基数为100﹐若乘以不同的倍乘因子﹐就可以得到阻值1Ω﹑10Ω﹑100Ω﹑1K Ω﹑10K Ω。
例如: 473 其阻值为47×103Ω3．尺寸系列: 贴片电阻一般有7种尺寸﹐用两种尺寸代码来表示。
一种尺寸代码是由4位数字表示的EIA(美国电子工业协会)代码﹐前两位与后两位分别表示电阻的长与宽﹐以英寸为单位﹐另一种是米制代码﹐也是由4位数字表示﹐其单位为毫米。
不同尺寸的电阻﹐其功率也不同。
表1-2列出这7 种尺寸的代码和功率值4．温度系数﹕贴片电阻的温度系数有2 级﹐即W 级±200ppm/℃;X 级﹐±100ppm/℃。
只有允差为F级的电阻格采用X 级﹐其它允差的电阻一般为W 级 5．允差 贴片电阻的允差常用的有四级﹐即F 级﹐±1%﹔G 级﹐±2%﹔J 级﹐±5%﹔K 级﹐±10% 包装 主要有散装和状卷装两种6． 贴片电阻的工作温度范围为-55 ~ +125℃﹐最大工作电压与尺寸有关﹕0402与0603为50V ﹐0805为150V ﹐其它尺寸为200V 。
电子元器件技术培训电子元器件电子电路中常用的器件包括：电阻、电容、二极管、三极管、可控硅、轻触开关、液晶、发光二极管、蜂鸣器、各种传感器、芯片、继电器、变压器、压敏电阻、保险丝、光耦、滤波器、接插件、电机、天线等。
本课件只针最常用的各种元件进行讲解，抛砖引玉，各位学员在日常中应注意积累相关知识。
电阻一、电阻作为电路中最常用的器件，电阻器，通常简称为电阻（以下简称为电阻）。
电阻几乎是任何一个电子线路中不可缺少的一种器件，顾名思义，电阻的作用是阻碍电子的作用。
在电路中主要的作用是：缓冲、负载、分压分流、保护等作用。
碳电阻器碳膜电器碳膜电阻器是目前电子、电器、资讯产品中使用量最大，价格最便宜，品质稳定性、信赖度最高的碳膜固定电阻器。
气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。
改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。
优点:制作简单，成本低；缺点:稳定性差，噪音大、误差大。
金属氧化皮膜电阻器金属氧化皮膜电阻器随着电子设备的发展其构成的零件亦趋向小型化、轻型化及耐用化等趋势。
在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。
刻槽和改变金属膜厚度可以控制阻值。
优点:体积小、精度高、稳定性好、噪音小、电感量小；缺点:成本高。
绕线电阻器、无感性绕线电阻器绕线电阻器、无感性绕线电阻器把碳黑、树脂、粘土等混合物压制后经过热处理制成。
在电阻上用色环表示它的阻值。
这种电阻成本低，阻值范围宽，但性能差，很小采用。
优点:功率大；缺点:有电感，体积大，不宜作阻值较大的电阻。
水泥型绕线电阻器水泥型绕线电阻器将电阻线绕於无咸性耐热瓷件上或用氧化膜电阻等固定电阻器，外面加上耐热，耐湿及耐腐蚀的材料保护固定而成。
水泥型电阻是把电阻体放入方形瓷器框内，用特殊不燃性耐热水泥充填密封而成。
具有耐高功率、散热容易、稳定性高等特点,额定功率一般在1瓦以上。
优点:功率大；缺点:有电感，体积大，不宜作阻值较大的电阻。
常见电子元器件的识别(单元，标识方法等)电阻的识别(电阻的单元，标识方法等)一、电阻电阻在电路顶用“R 〞加数字暗示，如：R15暗示编号为15的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置、滤波〔与电容器组合使用〕和阻抗匹配等。
1、参数识别：电阻的单元为欧姆〔Ω〕，倍率单元有：千欧〔K Ω〕，兆欧〔M Ω〕等。
换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。
a 、数标法主要用于贴片等小体积的电路，如：472 暗示 47×102Ω〔即 4.7K 〕； 104那么暗示100Kb 、色环标注法使用最多，现举例如下： 四色环电阻 五色环电阻〔精密电阻〕2、电阻的色标位置和倍率关系如下表所示： 颜色 有效数字 倍率 允许偏差〔%〕 银色 / 10-2 ±10 金色 / 10-1 ±5 黑色 0 100 / 棕色 1 101 ±1 红色 2 102 ±2 橙色 3 103 / 黄色 4 104 /绿色 5 105 ±0.5 蓝色 6 106 ±0.2 紫色 7 107 ±0.1 灰色 8 108 /白色 9 109 +5至 -20 无色 / / ±204常见电阻器的外形及电路符号金属膜电阻光敏电阻热敏电阻可变电阻（电位器）11③色标法：用不同颜色的色环表示电阻器的阻值和误差。
四环电阻器、五环电阻器四环电阻器色环颜色与数值对照表±10%×10－2银±5%×10－1金×1000黑×10999白±0.05%×10888灰±0.1%×10777紫±0.25%×10666蓝±0.5%×10555绿×10444黄×10333橙±2%×10222红±1%×10111棕误差倍率第2位数第1位数第4色环第3色环第2色环第1色环色环颜色12五环电阻器色环颜色与数值对照表×100黑×109999白±0.05%×108888灰±0.1%×107777紫±0.25%×106666蓝±0.5%×105555绿×104444黄±2%×102222红±1%×101111棕误差倍率第3位数第2位数第1位数第5色环第4色环第3色环第2色环第1色环色环颜色16一种阻值可以连续调节的电阻器，用来进行阻值、电位的调节。
第1篇一、实验目的1. 掌握电子元件的基本知识和特性；2. 学会识别常用电子元件，包括电阻、电容、电感、二极管、三极管等；3. 熟悉使用万用表等仪器进行元件检测和测量；4. 提高电子电路分析和维修能力。
二、实验原理电子元件是构成电子电路的基本单元，具有不同的电气特性。
本实验主要介绍常用电子元件的识别方法和检测技巧。
1. 电阻：电阻是电子电路中的一种基本元件，具有限制电流通过的功能。
电阻的阻值通常用欧姆（Ω）表示，其标识方法有色标法、直标法等。
2. 电容：电容是一种能够储存电荷的元件，具有通交流、阻直流的特性。
电容的容量单位有法拉（F）、微法拉（μF）等。
3. 电感：电感是一种能够储存磁能的元件，具有通直流、阻交流的特性。
电感的单位有亨利（H）、毫亨利（mH）等。
4. 二极管：二极管是一种具有单向导电性的元件，具有整流、限幅、保护等功能。
5. 三极管：三极管是一种具有放大、开关等功能的元件，是电子电路中的核心元件。
三、实验器材1. 数字万用表2. 电阻、电容、电感、二极管、三极管等元件3. 电路板、导线、电源等四、实验步骤1. 识别电阻：观察电阻的外观，识别其颜色标识。
根据色标法，将颜色对应的数值相乘，即可得到电阻的阻值。
2. 识别电容：观察电容的外观，识别其容量标识。
根据容量标识，确定电容的容量和耐压值。
3. 识别电感：观察电感的外观，识别其电感值和单位。
根据电感值和单位，确定电感的电感量。
4. 识别二极管：观察二极管的外观，识别其正负极。
使用万用表测量二极管的正向压降，判断其性能。
5. 识别三极管：观察三极管的外观，识别其三个电极。
使用万用表测量三极管的放大倍数，判断其类型。
6. 元件检测：使用万用表测量电阻、电容、电感的实际值，与标识值进行对比，判断其性能。
五、实验结果与分析1. 电阻：通过色标法识别电阻，测量其阻值，与标识值进行对比，结果基本一致。
2. 电容：通过容量标识识别电容，测量其容量和耐压值，与标识值进行对比，结果基本一致。
电子元器件识别及原理电子元器件是我们生活中经常接触到的物件。
无论是我们使用的手机、电脑等电子设备，还是汽车、家庭电器等都离不开电子元器件。
电子元器件的种类繁多，如何正确识别电子元器件及了解其原理，对于学习电子技术、维修故障都是必不可少的。
本文将介绍一些电子元器件的识别方法及其原理。
一、电阻器电阻器的主要作用是限制电路中电流的流动，并在操作过程中发热。
根据电阻器的尺寸、电阻值、功率及材料等方面的不同，可分为不同的类型。
如：1. 炭膜电阻器：采用炭为材料的电阻器，具有比较高的精度和稳定性，但容易受潮，不耐高温。
2. 金属膜电阻器：金属膜电阻器是采用金属薄膜作为电阻材料的电阻器，外壳通常为光滑的蓝色或黄色塑料外壳，具有稳定性、精度高等优点。
3. 硅光电阻：硅光电阻是采用硅为材料的光电导电器，具有响应速度快、稳定性好、线性度高等优点。
二、电容器电容器是存储能量的一种电子元器件。
电容器的容量越大，储存的能量也就越大。
一般电容器分类如下：1. 陶瓷电容器：陶瓷电容器是一种常用、普遍的电容器，阻挡特性好，稳定性高，不易受温度影响。
2. 铝电解电容器：铝电解电容器是一种存储电能的器件，容量较大，工作电压在几伏特至几百伏特范围内，广泛应用于各种电路中。
3. 金属化聚丙烯膜电容器：金属化聚丙烯膜电容器是直流电容器的一种，具有结构简单、容量大、稳定性好等优点。
三、电感器电感器是承载着电磁场的电子元器件。
其中蕴含着时间、电流、磁通量等，使用频率范围广泛，分类如下：1. 铁芯电感：铁芯电感器是利用铁芯来达到电感器的目的，分为单层线圈、多层线圈、防干扰线圈等。
2. 铜线扇形电感器：铜线扇形电感器是一种纸铝扇形电感器，容量大、直径一般较小，广泛用于电子机械设备。
四、二极管二极管是一种有极性的电子元件，通过半导体材料组成的PN结。
二极管具有一个高电平和一个低电平，能够用于电流反向防护和选波等。
分类如下：1. 硅二极管：硅二极管是载流能力较强的二极管，主要用于直流电源电路中。
