S1240 程控电话交换机的数字中继模块及其维护天津市电话局周庆华摘 要 介绍了 S1240 程控电话交换机的特点和结构 ,对该交换机的中继模块 (D T M ) 的功能 、 维护及故障处理作了重点的介绍 。

关键词 交换机 分布控制 中继S1240 程控电话交换机是一种用于公众电话网的数字交换系统 , 在国际上第一次采 用了分布式的控制方式 , 其优点是没有全系 统瘫痪之虞 , 话务负荷和忙时呼叫处理的能 力较高 ,且便于在线扩容 。

S1240 程控电话交换机的中心是数字交 换网络 , 它与各功能模块相连 , 进行信息交 换 , 如图 1 所示 。

每个模块都有一个微处理 器 , 与网络终端接口电路一起构成终端控制 单元 。

在 S1240 程 控 电 话 交 换 机 诸 多 的 模 块 中 ,有一个是非常重要的 ,即是数字中继模块(D T M ) 。

该 D T M 是交换系统与 P C M 数字中继通道的接口 , 由数字接口部分和终端控制单元组成 , 是本局用户与他局用户通话的 必经之路 。

由于该模块比较重要 , 所以本文 专门对其功能和维护两个方面进行介绍 。

一 、D TM 的功能D T M 具有以下功能 : 1 . 速率转换由于系统外中继通道上的速率 (基群) 为2048 bi t / s ( 8bi t / 信道) , 而系统内的速率为 4096 bi t / s ( 16bi t / 信 道 ) , 所 以 需 要 通 过 D T M 进行两种速率的转换 。

2 . 码型转换 与速率转换相类似 , 可将外中继通道中 的高密度的双极性余三码 ( H DB 3) 或伪三元 码 ( A M I ) 与系统内的不归零码 ( N R Z ) 进行 转换 。

3 . 再定时D T M 能工作在有不同同步结构 ( 如非 同步 、主从同步或互控同步的结构等) 的交换网络之中 。

因为 D T M 能通过提取外中继通数字交换网络图 1 S1240 数字交换网络与各功能模块的连接收稿日期 :1997 - 07 - 04时钟与信号音模块辅助控制单元维护与外围设备模块服务电路模块数字中继模块模拟用户模块公共信道信令模块道中的信息, 再生一个时钟信号来协调不同的外部时钟与系统内时钟之间的同步。

S1240程控交换JRSU的介绍和故障处理发布时间：2021-06-15T11:03:33.620Z 来源：《科学与技术》2021年6期作者：武强[导读] 介绍S1240程控交换JRSU的硬件组成和安全块的分布，分析电路板亮灯的状态武强山东省专用通信局山东省济南市 250001摘要：介绍S1240程控交换JRSU的硬件组成和安全块的分布，分析电路板亮灯的状态，列举了常用MACRO的应用和实操中遇到JRSU 问题解决处理方法。

关键字：JRSU组成；电路板亮灯状态分析；常用MACRO；维护实例一、介绍JRSU的组成：以介绍JR03-A2机型为例1、硬件组成：首先在硬件上，常见的有JRSU机架类型有JR01-Ax，JR02-Ax，JR03-Ax，(X=1表示满配置，X=2表示非满置)。

JR01-Ax满配置256个用户，JR02-Ax满配置768用户，JR03-Ax满配置可配备976模拟用户线和24数字用户线。

每个JR03-A2最多配备八个2M,模块局需要的电路板如下： ALCN 61块ISTB 3块（可选） RNGF 2块TAUC 1块CALC 2块DTRF 2块（AAAA 或CABA，75欧姆）（ABAA为120欧姆） CONV25 2块CONV28 根据需要配备，为ISTB板供电 ECFC（可选） 1块（当传输中断后提供内部紧急呼叫和录音通知）母局需要配备的电路板如下： MCUB 2块（BBCB） DTRF 2块（ACAA 或CCAA，75欧姆）（ADAA为120欧姆） JRSU机架结构图:2、安全块分布：各SBL代表的意思：CALX 时钟和告警板（一般为CALC） DTRX 数字中继板（X= A, E, F OR H） ECFX 紧急呼叫功能板X=A, B OR C; RRLK RIM-RSU 2MB链路, DTRF 板可带2 个RRLK，DTRH 板只能带一个RRLK; RLKT RSU 2MB 链路终端 RILK RSU 内部4M链路RCAM RSU 时钟告警和人机命令控制二、各电路板灯的状态：1、 DTRX-RIM 指示灯的说明（母局） LED1 & LED2 当RSU未被激活时，此两盏灯慢闪，当RSU活了之后，此两灯快闪； LED3 只有当进行PACKET SWITCHING 时，才闪动； LED4 指示LOOPA的状态熄灭没有告警常亮有告警慢闪此LOOP上没有RSU处于工作状态快闪此LOOP上至少有一个RSU处于工作状态 LED5 指示LOOPB的状态，说明同LED4； LED6 指示系统的不同工作状态熄灭普通工作状态常亮不正常的状态。

S1240长途交换机的日常维护一、概述S1240长途局交换机，它是一个全数字化、全分散、结构模块化的系统。

所谓的数字化是指在数字交换网中传送和交换的信息全部是数字化的信息，既可以传送语音信息又可以传送非语音业务；全分散控制是指他的系统控制功能由分散在整个系统中的许多控制单元来完成的，若交换机终端控制单元出现故障，不会造成全局性中断，只会影响相对少的用户和中继线。

结构模块化是指它的硬件和软件都采用积木式模块化结构，使系统配置灵活，设备扩容方便。

二、系统结构1、系统基本结构图：2、模块类型及功能➢P&L外设及装载模块(MCUB+DMCA+CLMA+MMCA+DISK+ODISK)：负责交换机和外设间的通信；处理人机通信（MMC）系统；接受操作命令和显示执行结果；控制对大容量外围存储设备的访问，以完成再装载、计费数据收集等功能。

双备份工作主用/备用工作方式（ACTIVE/STANDBY）,网络地址H’C,H’D。

➢DFM维护模块（MCUB板）：负责实现交换机的防卫功能。

双备份工作，网络地址H’2C,H’2D。

➢CTM时钟与信号模块(MCUB+RCCC_CCLC+DSGA板)：产生8MHZ的系统时钟分布到所有的数字交换单元和控制单元，以确保系统的同步运行；产生交换机控制用的信号音和实时时间；信号音并行的分布到所有控制单元。

双备份工作，主用/热备用ACTIVE/HOTSTANDBY。

➢ASM模拟用户模块（MCUB+ALCN＋RNGF+TAUC+RLMC）：提供模拟用户和交换机的接口；为模拟用户提供终端电路；产生铃流信号，供给需要振铃的用户线;提供对用户电路的内部测试；收集本机架的硬件告警。

➢DTM数字中继模块（DTUE板）：提供中继物理接口，其中包括中继信号调整，隔离的变压器，自环电路，时钟再生电路（输出2MHZ）；时钟提取和码型转换。

➢SCM服务电路模块（MCUB+DSPA板）：对DTMF用户话机所发号码的检测分析；对居间多频信令的检测分析；实现电话会议功能。

S1240‎系统结构‎A10‎00 S1‎2的功能结‎构非常简单‎,它由一个‎内部交换网‎络和连接在‎网络上的不‎同的模块所‎构成.模块‎的类型和数‎量取决于交‎换局的容量‎和提供的业‎务.内部‎交换网络(‎又称数字交‎换网,简称‎D SN)由‎一系列按拓‎扑结构连接‎的交换单元‎构成,模块‎数目的增加‎和话务量的‎增长,将引‎起DSN交‎换级数和平‎面数的增加‎.另一方‎面,所有模‎块通过PC‎M链路连接‎到DSN.‎所有模块都‎包含一个结‎构相同的部‎分—控制单‎元(简称C‎E),控制‎单元由一个‎微处理器及‎存储器和一‎个连接交换‎网的标准接‎口构成。

控‎制单元(C‎E)通常分‎为两类:终‎端控制单元‎(简称TC‎E)和辅助‎控制单元(‎A CE)。

‎终端控制‎单元(TC‎E)含有一‎个标准接口‎,这个接口‎与具有特定‎模块功能的‎终端电路相‎连,比如用‎户电路,中‎继电路等.‎辅助控制单‎元(ACE‎)不含任何‎终端电路,‎主要用语完‎成一些特殊‎任务,比如‎:错误处理‎、字冠分析‎、本局用户‎标识。

下‎面介绍一些‎主要的A1‎000 S‎12模块：‎模拟‎用户模块（‎简称ASM‎）：由一个‎控制单元和‎一组用户电‎路构成，提‎供到模拟用‎户的借口。

‎这些用户电‎路可以支持‎不同的类型‎的模拟用户‎（普通用户‎、公用透币‎电话机用户‎、优先级用‎户等）。

‎另外，还有‎综合业务数‎字网（IS‎D N）用户‎模块、移动‎通信用户模‎块等。

数‎字中继模块‎（简称DT‎M）：由一‎个控制单元‎（CE）和‎数字中继电‎路构成。

通‎过标准的P‎C M链路，‎数字中继模‎块作为与外‎部系统的借‎口，不如：‎交换局、小‎交换机、远‎端用户单元‎等。

数字中‎继模块还可‎以处理不同‎的信令类型‎（多频或数‎字信令）。

‎当然这是在‎专门的信令‎处理模块（‎服务电路模‎块和数字信‎令处理模块‎）的支持下‎才完成。

S1240程控数字交换机的维护与管理一、前言电话通信是目前人们最熟悉、应用最多的通信技术，程控交换技术采用了数字技术、公共信道信令技术，不仅为我们提供通常的电话交换之外，还开展了多种增值业务。

A1000 S12程控数字交换机在电话通信系统中的广泛应用，给电信技术带了进步，也让我们的生活变得更加便捷。

二、A1000 S12的特点及结构2.1 A1000 S12 的特点A1000 S12系统具有如下几个特点，通常称为“5F”特点：（1）全分布，是指弱化了中央处理机的功能，将控制全部分个模块中，即控制功能由各模块中的微处理器来完成，整个系统没有中央处理机。

这样，可使S1240系统故障面大大缩小，维护也方便了。

（2）全数字，是指交换与传输的信号全部数字化，它奠定了向ISDN过渡的基础。

（3）全范围，指的是S12即可做市话局，长话局，长市合一局，又可做模块局，用户线可由256线平滑增长至20万线；还可提供各种新业务服务。

（4）故障保险，指的是当任何一个模块出现故障时，只影响本模块，而且DSN （数字交换网）由于采用专用LSI-DSE数字交换单元，成为几乎无故障网络。

而且终端模块中，少数重要的的模块采用2n，或n+1配置，数目多的模块采用cross-over交叉连接方式，故任何一个模块出现故障时，会随时有其它模块代替。

（5）未来保险。

A1000 S12系统多方面技术已为B-ISDN 奠定了基础，使增加新技术时方便，可行，易于扩容，适应未来发展。

2.2 A1000 S12 的结构A1000 S12成蛛网状结构，由数字交换网（DSN）和连接到DSN上各模块组成。

图1 A1000 S12 系统结构图模块由两种类型的模块组成：一种是终端控制单元，一种是辅助控制单元。

所有的终端模块都有相同的布局，由两部分组成，一部分是处理机部分，也称控制单元（CEL Control Element），一部分，是终端电路TC （Terminal Circuit）。

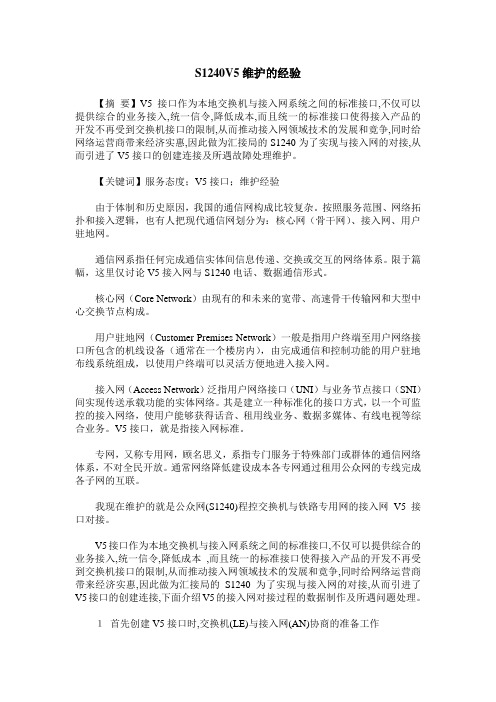

S1240V5维护的经验【摘要】V5接口作为本地交换机与接入网系统之间的标准接口,不仅可以提供综合的业务接入,统一信令,降低成本,而且统一的标准接口使得接入产品的开发不再受到交换机接口的限制,从而推动接入网领域技术的发展和竟争,同时给网络运营商带来经济实惠,因此做为汇接局的S1240为了实现与接入网的对接,从而引进了V5接口的创建连接及所遇故障处理维护。

【关键词】服务态度；V5接口；维护经验由于体制和历史原因，我国的通信网构成比较复杂。

按照服务范围、网络拓扑和接入逻辑，也有人把现代通信网划分为：核心网（骨干网）、接入网、用户驻地网。

通信网系指任何完成通信实体间信息传递、交换或交互的网络体系。

限于篇幅，这里仅讨论V5接入网与S1240电话、数据通信形式。

核心网（Core Network）由现有的和未来的宽带、高速骨干传输网和大型中心交换节点构成。

用户驻地网（Customer Premises Network）一般是指用户终端至用户网络接口所包含的机线设备（通常在一个楼房内），由完成通信和控制功能的用户驻地布线系统组成，以使用户终端可以灵活方便地进入接入网。

接入网（Access Network）泛指用户网络接口（UNI）与业务节点接口（SNI）间实现传送承载功能的实体网络。

其是建立一种标准化的接口方式，以一个可监控的接入网络，使用户能够获得话音、租用线业务、数据多媒体、有线电视等综合业务。

V5接口，就是指接入网标准。

专网，又称专用网，顾名思义，系指专门服务于特殊部门或群体的通信网络体系，不对全民开放。

通常网络降低建设成本各专网通过租用公众网的专线完成各子网的互联。

我现在维护的就是公众网(S1240)程控交换机与铁路专用网的接入网V5接口对接。

V5接口作为本地交换机与接入网系统之间的标准接口,不仅可以提供综合的业务接入,统一信令,降低成本,而且统一的标准接口使得接入产品的开发不再受到交换机接口的限制,从而推动接入网领域技术的发展和竟争,同时给网络运营商带来经济实惠,因此做为汇接局的S1240为了实现与接入网的对接,从而引进了V5接口的创建连接,下面介绍V5的接入网对接过程的数据制作及所遇问题处理。

J-S1240操作与维护概略(EC72)一、硬件部分HARDWARE二、软件部分SOFTWARE1，用户部分2，出入局数据3，输入输出部分I/O4，计费CHARGING5，例测、自动维护及告警MAITENANCE6，录音通知ANNOUNCEMENT7，统计MEASUREMENT8，中继测试9，虚拟小交换机BCG10，综合数字业务ISDN三、其它四、网络结构一、硬件部分1，各类模块及构成1－1，P&L外设与装载模块PLCE功能：外围设备如DISK、ODK（光驱）、VDU等的管理各类模块程序的装载实时地向DISK写计费数据及计费带的生成人机通信、报告的输出构成：H'000C H'000DMCUB 1 处理机板DMCA 1 直接存储控制板MMCA 2 人机通信板CLMA 2 中央告警板RKAL 1 架告警板DC－DC 1 电源板说明：主备用对主备用模块RESTART时，一定要等另一模块完全接替工作后才能RESTART另一个，否则两模块会死掉（即不能同时RESTART该对模块，或一个一个RESTART时也须等待一段时间，一RESTART报告出来为准）对PLCE不要轻易RESTART或BOOT，这会导致某些较严重的后果（如38XX文件UNAVALABLE等等）1－2，防卫模块DFCE功能：安全块状态的维护各种例行测试DISK－ONLY 数据的管理构成：H'002C H'002DMCUB 11－3，时钟模块CTCE功能：提供时钟信号为例测提供分析单元提供录音通知CHANNEL构成：H'001C H'001DE：TCPB 1 处理机板TERA 1 接口板TSAI 1 测试分析单元TSAP 1DSGA 1 数字信号发生器RCCA 1 参考时钟同步板CCLA 1 中央时钟板（铯或铷等原子时钟）DAUA 1 录音通知板（可以不配）J：MCUB 1TSAB 1DSGA 1RCCC 1CCLC 1CLTD 1 时钟和音分配板，一块板最多可给20个架子提供时钟和音，一般设计为10个。

S1240交换机操作维护手册目录七号信令 (83)1. 英文缩写说明 (83)2. 功能说明 (83)简要的模块类型说明 (84)4. MTP部分人机命令说明 (84)SCCP部分人机命令说明 (88)MTP告警 (89)7.常用MACRO介绍 (93)8.MTP负荷分担 (98)TUP&ISUP (100)第七章字冠分析和任务定义 (103)1.总体介绍 (103)2.源的分析 (106)3.字冠分析 (119)4.任务单元定义 (155)5.主用和备用数据的管理 (202)第一章日常维护1. 常用MPTMON指令1.1如何抓取和释放模块>AC 2C002C>AC 2D002D>DAC ALL>如果这个模块被别的终端占用了>AC 2D*** ERROR: SLAVE BUSYOWNED BY PTCE 002D,03>IN 2DPASSWORD:(密码是CARE)>1.2如何看模块的主备用状态>AC 2C002C>AC 2D002D>CEADDR LCE PROC STATUS BREAK_PID PCS002C 0030 01B0 ACTIVE FFFF_FFFF 87-002D 0020 01C0 ACTIVE FFFF_FFFF 87LCE小的为ACTIVE,LCE大的为STANDBY.1.3在模块(如C模块)中跟踪119T MSG(2C,2D中跟踪2777 MSG同)>AC C000C>TRC MSG 119T000C>DUMP000C>ENA SYM FULL000C>COL1.4对消息中的错误类型寻求帮助(如ERRTYPE=700T)0006>HELP ERR,700tERR0700 DB_ERRORREFERENCES:-211 73293 AAAA DS (STR-SW-ERROR-REPORTING )PARAGRAPH 5.2 (ERRORS RELATED TO DATA BASE ACCESS)-211 73230 AAAA DS (DATABASE USER GUIDE )------------------------- USER DATA INFO : ----------B_1_....... | INT ( 2 BYTES ) | DATA BASE STATUS| | ( DB_PARMS.DB_STATUS)B_2_....... | M_RID ( 2 BYTES ) | DATA BASE RELATION IDENTI-| | TY| | ( DB_PARMS.REL_ID)B_3_....... | M_LCE_ID ( 2 BYTES ) | LOGICAL PROCESSOR IDENTIT- | | Y WHERE| | THE RELATION IS KEPT. FO-| | R DISK| | ONLY RELATIONS, THIS IDEN-| | TITY| | REFERS TO THE PERIPHERAL -| | PROCESSO| | FROM WHICH DISK HAS BEEN -| | READB_4_....... | M_DML_COM_TYPE | THE TYPE OF DML-COMMAND| ( 1 BYTE ) |1.5 看模块内的错误>AC 21C021C>ERRERROR CLASS : 16T POWER_ONERROR TYPE : 0T MEM-PROT-VIOLFMM_ID : 0000 OSNPROCESS_ID : 0000RESTART ADDR : 0000:0000USER DATA : 0000 0000 0000 0000 0000SEQUENCE NBR : 001.6 看模块的RESTART信息002D>:DISRES 2D,1(看2D模块最近一次RESTART的信息)NA 002DERROR TYPE: 58_ STA-EXCUSER DATA: 0EBB 0B18 0004 006F 02A0FMM ID : 006FPROC ID : 9859REGISTERS : SP SS BP DS SI ES DI AX BX CX DX0000 0001 0000 002C 0000 0000 0EBB 0000 0368 0C00 0000INSTR PTR : 0000CODE SEGM: 0202USER STCK: 01FA 0046 00EB 0009 07D3 0118 2606 0400000C 0200 0000 002C 0000 0000 0000 00000000 0000 0000 0000 0000 0000 0000 000007BC 0101 0001 0000NBR MSGS: 0000NBR PCBS: 0000NBR TCBS: 0000NBR OCBS: 0000REST DATE: 2004- 9- 8REST TIME: 9: 13: 45: 51.7 自动维护功能通常我们把交换机系统自我管理,发现错误,修正和报告等等称之为自动维护.修改R_MAI_ENV的操作,称之为修改自动维护.宏指令MEV为我们简便了修改该RELATION的操作.>:MEVR_MAI_ENV1 AER_SWITCH..............1 24 DEPLIST_REP. 02 PSD_SWITCH..............1 26 SBLID_IN_REP_HEAD. 04 RELOAD_CNTR_TH..........4 28 REPET_CONTROL.. 05 SPARE_REPL_COND........ 0 29 HOURLY_ANREP 08 HIST_REP_48.............2500 30 TSR_ONLY_PREM_TERM (1)10 ITR_TEST_DESCR..........0 31 AREA_CODE (1)11 PSD_VAL_REP.............0 32 PRINT_REP_137_CS_NO_RCF. 113 AMAI_BUSY_CHECK..... 0 33 PRINT_REP_137_CDR_NO_RCF 114 RT_CHAIN................0 34 SUSP_RITS_IN_SBLREP.. 015 DEP_REP_DIS.............0 35 IMPL_RITS_IN_SBLREP.. 016 REPAIR_ACT..............0 36 ONLY_GLOBAL_RESULT (1)18 AUDIT_SWITCH............1 37 ADD_LPT_IN_REPORTS 019 OBSERV_REP_48...........2500 38 MULTIPLE_CHANNEL_LOAD 020 RT_SURVIVAL.............0 39 INTERPHASE_TIMEOUT (10)21 RT_DFLT_STOPHR......... 7 40 INTERPACKET_TIMEOUT.. (10)22 REP_SOS_CE..............0 41 PACKING.. (1)23 RTABLE_TREAT............0 42 8086_DEST_PROC. (4)DETAILS ON TUPLE :> ( + NEXT, - PREVIOUS, MODIFY) END,DETAILED VALUE :PSD_SWITCH为安全块的自动维护开关.值为0开关打开,值为1开关关闭.修改该值后主用防卫模块应经过了RESTART后才生效.在工程或因某些突发原因造成很多硬件损坏时应将PSD关闭,以防DFCE负荷过重而无法及时响应真正需要做的工作.修改方法如下:>:MEVR_MAI_ENV1 AER_SWITCH..............1 24 DEPLIST_REP. 02 PSD_SWITCH..............1 26 SBLID_IN_REP_HEAD. 04 RELOAD_CNTR_TH..........4 28 REPET_CONTROL.. 05 SPARE_REPL_COND........ 0 29 HOURLY_ANREP 08 HIST_REP_48.............2500 30 TSR_ONLY_PREM_TERM (1)10 ITR_TEST_DESCR..........0 31 AREA_CODE (1)11 PSD_VAL_REP.............0 32 PRINT_REP_137_CS_NO_RCF. 113 AMAI_BUSY_CHECK..... 0 33 PRINT_REP_137_CDR_NO_RCF 114 RT_CHAIN................0 34 SUSP_RITS_IN_SBLREP.. 015 DEP_REP_DIS.............0 35 IMPL_RITS_IN_SBLREP.. 016 REPAIR_ACT..............0 36 ONLY_GLOBAL_RESULT (1)18 AUDIT_SWITCH............1 37 ADD_LPT_IN_REPORTS 019 OBSERV_REP_48...........2500 38 MULTIPLE_CHANNEL_LOAD 020 RT_SURVIVAL.............0 39 INTERPHASE_TIMEOUT (10)21 RT_DFLT_STOPHR......... 7 40 INTERPACKET_TIMEOUT.. (10)22 REP_SOS_CE..............0 41 PACKING.. (1)23 RTABLE_TREAT............0 42 8086_DEST_PROC. (4)DETAILS ON TUPLE :> M(M表示修改) ( + NEXT, - PREVIOUS, MODIFY) END, DETAILED VALUE :(接着下面会出现:)WHICH TUPLE IS TO BE MODIFIED >1(1表示要修改的是第一个TUPLE)(接着会出现:)WHICH VALUE DU YOU WISH >0 -P->0 SW_ON1 AER_SWITCH.............. 1 SW_OFF2 SW_OFF_EXCEPT_REBOOT输入0后就可以完成修改,注意操作终端必须要有修改关系表的权限,完成修改后再把H'2C和H'2D重启一下就打开了自动维护.1.8 看本局模块运行状况>:RUNCESCANNING ALL PROCESSORS. PLEASE, DO NOT INTERRUPT.CES IN DEBUG:CES IN BOOTSTRAP:023ETOTAL NBR OF EQUIPPED CES: 138TOTAL NBR OF RUNNING CES: 137TOTAL NBR OF DEBUG CES: 0TOTAL NBR OF FAILING CES: 1上面的报告可以看出本局装配的模块有138个,运行良好的模块有137个,处于DEBUG状态的模块有0个,处于运行失败状态的有1个,上面CE IN BOOTSTRAP中列出来运行失败的模块的网络地址1.9 看C,D侧的文件同步情况>:RFSLFILE NA/PART FILE-STATUS FLAG HOLD PCE LRPTR HRPTR APPL-ID7 0007 000C/00 00 = SYNC 00 0001 000D 0000 0000 00A0 0CC0其中FILE-STATUS表示文件的状态,SYNC表示同步,UNSYNC表示不同步.1.10 初始化模块(CE RES,:RB和CE BOO)>AC 3120312>CE RES*** CE RESTARTING>AC 3120312>:RB*** ERROR: RELATION ID NOT FOUND - FET REL 1DA1*** CE RESTARTING>AC 3120312>CE BOO*** CE BOOTING宏指令RB用于初始化控制单元,它利用了CE RES指令,并且弥补了CE RES的不足,可以在执行CE RES指令以前现在ROMD区域中指定控制单元重建的级别,CE BOO是把控制单元的所有程序和数据重新装载一次.1.11 查看C,D的各个端口的状态>:ALLDEV C,1,DFDWSWN2G| CE 000C STANDBY | CE 000D ACTIVEINDX | DEV NBR SH STATE | DEV NBR SH STATE0001 | DMCP 0001 2-AVL | DMCP 0001 2-AVL0002 | SCIB 0001 2-AVL | SCIB 0001 2-AVL000B | MMCH 0001 2-AVL | MMCH 0001 2-AVL000C | MMCH 0002 2-AVL | MMCH 0002 2-AVL0013 | MMCH 0009 2-AVL | MMCH 0009 2-AVL0014 | MMCH 000A 2-AVL | MMCH 000A 2-AVL0015 | MMCH 000B 2-AVL | MMCH 000B 2-AVL0016 | MMCH 000C 2-AVL | MMCH 000C 2-AVL0017 | MMCH 000D 2-AVL | MMCH 000D 2-AVL0023 | DISK 0001 2-AVL | DISK 0001 2-AVL0024 | DISK 0002 2-AVL | DISK 0002 2-AVL0027 | MAGT 0001 1-UNAVL | MAGT 0001 1-UNAVL0033 | VDU 0001 SH 3-AVL_PAS | VDU 0001 SH 6-AIS0034 | PRT 0002 SH 3-AVL_PAS | PRT 0002 SH 6-AIS003B | BIN 0009 SH 3-AVL_PAS | BIN 0009 SH 6-AIS003C | VDU 000A SH 3-AVL_PAS | VDU 000A SH 6-AIS003D | VDU 000B SH 3-AVL_PAS | VDU 000B SH 6-AIS003E | VDU 000C SH 3-AVL_PAS | VDU 000C SH 6-AIS003F | BIN 000D SH 3-AVL_PAS | BIN 000D SH 6-AIS004C | MMCA 0001 2-AVL | MMCA 0001 2-AVL004D | MMCA 0002 2-AVL | MMCA 0002 2-AVL报告中AVL表示端口运行正常,AIS表示此端口未接通,UNAVL表示不可以1.12 安全块操作(:DI ,:D, :I ,:V)宏指令DI用来查看安全块的状态,其参数依次为安全块类型(SBLTYPE),安全块所在的模块网络地址(NA),安全块序号(NBR)>:DI CTLE,34,1YONGXIN 2005-06-28 14:28:01 TUPW0006 0130/0006/0003$YONGXIN 2005-06-28 14:28:22 TUPW0006 0130/0006/0003SEQ=9448.2005-06-28 00065 C74L105 KTMAAB01 HSRRIF34SWA-EXCHANGE DEFENCEDISPLAY-SBL-DATA SUCCESSFUL-------------------------------------------------------------------------NA = H'0034SBLTYPE = CTLENBR = 1OPTION = DEPLISTSTATE DISPLAYNA SBLTYPE SBLMIN SBLMAX STATE DEVT/CEF LCE APTH'0034 CTLE 1 1 IT DSCENS H'7D80 JLTCEMATE CEH'0035 CTLE 1 1 IT DSCENS H'7D90 JLTCEX OVER FLAG X OVER INH FLAGNORMAL SIDE FREEDEPENDENT SBLSNA SBLTYPE SBLMIN SBLMAX STATE DEVT/CEFH'0034 CLLK 1 2 IT TPPLH'0034 TOPT 1 1 IT TONEPORTH'0034 SMCL 1 1 IT CLALCNH'0034 SMCL 3 3 IT CLALCNH'0034 SMCL 5 5 OPR CLALCNH'0034 SMCL 7 7 IT CLALCNH'0034 SMCL 9 9 IT CLALCNH'0034 SMCL 11 11 IT CLALCNH'0034 SMCL 13 13 IT CLALCNH'0034 SMCL 15 15 IT CLALCNH'0034 SMCL 129 129 IT DPTCRGRFH'0035 SMCL 17 17 IT CLALCNH'0035 SMCL 19 19 IT CLALCNH'0035 SMCL 21 21 IT CLALCNH'0035 SMCL 23 23 IT CLALCNH'0035 SMCL 25 25 IT CLALCNH'0035 SMCL 27 27 IT CLALCNH'0035 SMCL 29 29 IT CLALCNH'0035 SMCL 31 31 IT CLALCNH'0035 SMCL 130 130 IT DPTCRGRFH'0034 SLIF 1 32 IT ALCNH'0034 SLIF 33 48 SOS ALCNH'0034 SLIF 49 128 IT ALCNH'0034 RCCT 1 2 IT RNGAH'0035 SLIF 129 256 IT ALCNH'0035 RCCT 3 4 IT RNGALAST REPORT 00065宏指令D用于使安全块退出服务状态>D:SMCL,34,5YONGXIN 2005-06-28 14:36:50 TUPW0006 0130/0006/0003ACTION SUCCESSFULNA SBLTYPE NBR DEVT/CEF STATE-CHANGE LOC1 0034 SMCL 5 CLALCN IT TO OPR HLAST REPORT 00052宏指令I用于初始化安全块>I:SMCL,34,129YONGXIN 2005-06-28 09:56:29 TUPW0006 0130/0006/0003ACTION TO BE CONFIRMEDENTER CONFIRM OR CANCEL VIA THE GO COMMANDFOR SEQUENCE NUMBER = 9336NA SBLTYPE NBR DEVT/CEF STATE CONFIRM REASON1 0034 SMCL 129 DPTCRGRF FLT STATE OF INVOLVED SBLWAITS FOR CONFIRMREPORT FOLLOWS 00051YONGXIN 2005-06-28 09:56:34 TUPW0006 0130/0006/0003$YONGXIN 2005-06-28 09:56:37 TUPW0006 0130/0006/0003*** SEQ=9336.2005-06-28 00052 C74L105 KTMAAB01 HSRRIF34SWA-EXCHANGE DEFENCEINIT SUCCESSFUL-------------------------------------------------------------------------REPORT ON INVOLVED SBLSNA = H'0034SBLTYPE = SMCLNBR = 129==> ACTION SUCCESSFULNA SBLTYPE NBR DEVT/CEF STATE-CHANGE LOC1 0034 SMCL 129 DPTCRGRF FLT TO IT HLAST REPORT 00052宏指令V用于对安全块做诊断测试,参数依次为安全块类型(SBLTYPE),安全块所在模块网络地址(NA),安全块序号(NBR),偏移量WTC和测试段(TESGMENT)>V:RCCT,34,1,0,ALLYONGXIN 2005-06-28 14:46:46 TUPW0006 0130/0006/0003ACTION SUCCESSFULNA SBLTYPE NBR DEVT/CEF STATE-CHANGE LOC1 0034 RCCT 1 RNGA IT TO IT HLAST REPORT 000521.13 查看是否有安全块正在被系统处理000C>:BUSY1T TUPLE(S) IN USE.SBLTYPE NA NBR ERRTYPE AUDIT COMCODE ORIG--------------------------------------------------------------------------CTLE 023E 0001 SBL_BUSY *** ERROR: SYMBOL NOT DEFINED - BYT (.COMC+10*.Y) L 10,&0006>SET C10006>:BUSY1T TUPLE(S) IN USE.SBLTYPE NA NBR ERRTYPE AUDIT COMCODE ORIG--------------------------------------------------------------------------CTLE 023E 0001 SBL_BUSY O_DIS OPER1T TUPLE(S) IN USE.报告中SBLTYPE表示安全块类型,NA表示网络地址,NBR表示安全块序号,ERRTYPE 表示错误类型,AUDIT表示安全块此时的状态,COMCODE表示安全块正在执行命令O_DIS(此安全块正在执行DISABLE命令),ORIG表示安全块的执行者是OPER(操作员)1.14 看是否有模块正在装载0006>:CEID CAPPL NETW-APPL NA FUNCTION STATE CMD_ORIG SEQ_NBR FILE0090:82E9 FFFF:FFFF 023E LOAD_SHED LOADING MATE CEINI 0001 4279报告中NA表示正在装载的模块网络地址,STATE表示装载的状态,SEQ_NBR表示装载的序号,FILE表示正在装载的文件.1.15 分析系统运行状况002C>:ANOMALYSTART TIME OF OBSERVATION: 8: 10: 10END TIME OF OBSERVATION: 9: 0: 5SUMMARY:#ERRORS #RESTARTS #RELOADS #ERTYPES #FAULTNA #RESNA #RELNA541 0 0 12 34 0 0DETAILS:ERROR TYPE #OCCUR NA #ERR NA #RES NA #REL701_ IO-ERROR708_ INT-DATA-INC700_ DB-ERROR41_ RTE-TY-FCB-T702_ MESS-TO1448_ DET-RPRT-SSM-ERR520_ RAL-ALARM-ON107_ TI-HARD-LOS1251_ REPORT-ERROR1700_ DB-ERROR723_ TRUNK-BLOCKED375_ ASM-SIGN-FLT这个MACRO显示的报告和7439报告类似,START TIME OF OBSERVATION为观察的起始时间,END TIME OF OBSERVATION为结束时间,#ERRORS为这段时间内系统的错误总数,#RESTARTS为模块RESTART的总次数,#RELOADS为模块RELOAD的总次数,#ERTYPES为错误类型的总数,#FAULTNA为有错误的模块总数,#RESNA为RESTART的模块总数,#RELNA为RELOAD 的模块总数,ERROR TYPE为详细的错误类型,NA #ERR为发生错误的模块的详细列表,NA #RES为发生RESTART的模块的详细列表,NA #REL为发生RELOAD的模块的详细列表. CHONG_YI 2005-06-27 09:10:10 MO07439 C74L105 LBBLAC02 HSRRIF34SWA-ERROR REPORTINGSYSTEM REPORT-------------------------------------------------------------------------HOURLY STATISTICAL ERROR REPORT--------------------------------STATISTIC GATHERING PERIOD : (YY-MM-DD HH:MM:SS)START = 2005-06-27 08:10:10 STOP = 2005-06-27 09:10:10TOTAL NUMBER OF ERRORS RESTARTS RELOADS660 1 0TOTAL NUMBER OF DIFFFERENTERRTYPES NA WITH ERRORS NA WITH RESTART NA WITH RELOAD13 36 1 0TOP 10 OF ERRTYPES: ERRTYPE NBR OF OCCURENCE-------------------------------------------------701 127708 119700 11941 108702 901448 57520 18375 8107 61251 4TOP 10 OF FAULTS : TYPE NA NBR OF FAULTS-------------------------------------------------NB-CE 40F 119NB-CE 40E 119NB-CE 32F 112NB-CE 20F 105NB-CE 205 18NB-CE 727 12NB-CE 1026 12NB-CE 61C 12NB-CE 214 12NB-CE 1006 12TOP 10 OF RESTARTS: TYPE NA NBR OF RESTARTS-------------------------------------------------NB-CE 713 1UNSOLICITED REP 07439上面的7439报告是日常维护中非常重要的报告,它可以及时地反映出系统当前的运行状态.START为统计的起始时间,STOP为统计的结束时间,ERRORS为这段时间内模块发生错误的总数,RESTARTS为模块RESTART的总数,RELOADS为模块RELOAD的总数,ERRTYPES 为这段时间内发生的错误类型总数,NA WITH ERRORS为发生错误的模块总数,NA WITH RESTART为发生RESTART的模块总数,NA WITH RELOAD为发生RELOAD的模块总数,TOP 10 OF ERRTYPES列出了发生最多的10种错误类型及相应的数量,TOP 10 OF FAULTS发生错误最多的10个模块及相应的错误数量,TOP 10 OF RESTARTS发生RESTART最多的10个模块及相应的RESTART的次数.2.常用安全块操作2.1 常见安全块状态说明IT-In Traffic,表示安全块在服务FIT-Fautiy in traffic表示安全块在服务,但有微小的故障FLT-Fautty表示安全块被停用且故障已被证实FOS-表示安全块有错误且已被停用SOS-Software out of service表示此安全块的上层安全块已退出服务OPR-Operater out of service表示操作员执行命令使SBL脱离服务NEQP-Not equipped表示设备配置中没有装配该安全块REPR-Pepair表示安全块需要维修FREP-(FLT+REP)表示安全块有故障需检修EQPA-Equipping allowed表示安全块在系统配置中已定义,并准备初始化EF-External fault表示由于交换机外部的故障引起此安全块不能投入正常运行2.2 SBL相关人机命令1) DISPLAY-SBL-DATA 用来显示安全块的状态(查看CTLE)<45:SBLTYPE=CTLE,NA=H'C,NBR=1,OPTION=DEPLIST.2) DISABLE 让安全块退出服务(打死一个用户SBLTYPE=SLIF)<6:SBLTYPE=SLIF,NA=H'30,NBR=1,WTC=0.3) TEST 用来对某一安全块进行诊断测试,但其状态必需为"OPR".<11:SBLTYPE=SLIF,NA=H'30,NBR=1.4) INITIALIZE 让退出服务的安全块重新进入可用状态.<7:SBLTYPE=SLIF,NA=H'30,NBR=1.5) VERIFY 为混合型诊断测试命令,相当于DISABLE+TEST+INITALIZE.<14:SBLTYPE=SLIF,NA=H'30,NBR=1,TSEGMENT=ALL,WTC=0.2.3 设备的定义S12系统也能以被称为设备的功能单元来分类.这一概念只被设备处理器(DEVICE HANDLER)所使用.上层维护软件是用到安全块的概念.设备处理器主要是面向硬件设备,对硬件进行管理.设备的概念主要用于例行测试当中.识别设备的参数有:设备类型(DEVTYPE),网络地址(NA),设备号码(NBR).<45:SBLTYPE=CTLE,NA=H'C,NBR=1,OPTION=DEPLIST.DISPLAY-SBL-DATA SUCCESSFUL-------------------------------------------------------------------------NA = H'000CSBLTYPE = CTLENBR = 1OPTION = DEPLISTSTATE DISPLAYNA SBLTYPE SBLMIN SBLMAX STATE DEVT/CEF LCE APTH'000C CTLE 1 1 IT PLCE H'0000 PLCEMATE CEH'000D CTLE 1 1 IT PLCE H'0010 PLCEDEPENDENT SBLSNA SBLTYPE SBLMIN SBLMAX STATE DEVT/CEFH'000C TOPT 1 1 IT TONEPORTH'000C DMCP 1 1 IT DMCPH'000C CLLK 1 1 IT TPPLH'000C DSCC 1 1 IT SCIBH'000C UDSC 2 2 IT DISKH'000C MMCH 1 2 IT MMCHH'000C MMCA 1 2 IT MMCAH'000C RKAL 1 1 IT DPTCRKALH'000C CEAL 1 1 IT CLMAH'000C DISC 1 1 FIT DISKH'000C ASST 1 1 FLT VDUH'000C ASST 2 2 FLT PRINTERH'000C MMCH 9 16 IT MMCHH'000C MPAL 1 1 IT MALH'000C ASST 9 9 FLT BINDEVH'000C ASST 10 10 IT PRINTERH'000C ASST 11 11 IT VDULAST REPORT 00065上面报告中SBLTYPE表示安全块的类型,SBLMIN表示安全块的最小序号,SBLMAX 表示安全块的最大序号,STATE表示安全块的状态,DEVT/CEF表示设备类型. 2.4 可替换件(RIT)一个可替换件是在维修时所更换的最小硬件组件,即一块电路板.当发生故障时给维护人员的有关故障信息将指出被怀疑的有故障或错误的可替换件(即RIT).那么在维修时我们仅需要更换这些RIT即可.识别RIT的参数有:列号(ROW),架号(RACK),分架号(SHELF),槽位号(SLOT). 2.5 维修块(RBL)维修块是更换RIT期间必须退出工作的最少数量的安全块,从而使得在更换RIT 时不至影响维修块内其它安全块.2.6 相关ORJSBL-RIT 转换RIT-SBL 转换RIT-RBL 转换2.7 替换RIT的过程找出有故障的电路板所处的槽位并打死拔出有故障的电路板,然后换上好的电路板并下以下命令救活1/1000CRC41NS 244 Bit Error Rate High 1/ at NT1 S/T SideCRC41NT2 246 Bit Error Rate High 1/1000 at NT2 SideCRC41R 084 Bit Error Rate High in XMIT DirectoryCRC42 121 CRC4 Check Errors > 1/100000CRC42NS 245 Bit Error Rate High 1/10EXP6 at NT1 S/T Side CRC42NT2 247 Bit Error Rate High 1/10EXP6 at NT2 Side CRC42R 083 Bit Error Rate Low in XMIT DirectoryCT01 010 CL&T: Different Clock In UseCT02 011 C&T: PLL End Of RangeCT03 012 C&T: Mate PLL Out Of LockCT04 013 C&T: OFLL DAC Out Of RangeCT05 014 C&T: Phase AllignmentCT06 015 C&T: Partner Clock UnavailableCT07 017 C&T: PLL Switch OverCT08 018 C&T: Dual Clock ExclusionCT09 019 C&T: Own Set InteruptCT10 020 C&T: Partner Set InteruptCT11 021 C&T: Time Of Day Bus CheckDCME31K 117 TTCE Block : DCME 3.1KHZ+64KB CDCME64K 116 TTCE Block for DCME 64KB CallsDCMEDLC 115 TTCE Block: DCME Dynamic Load Control DCMEMNT 114 TTCE Block: DCME Maintenance ConditionEER01 118 Excessive Error Rate > 1/1000EER02 119 Excessive Error Rate > 1/100000HDB3 043 HDB3 Rules ViolationHDB32 088 Line Code Violation Low in XMIT DirectoryINB1 111 International Bit 1 Alarm (PCM)INB2 112 International Bit 2 Alarm (PCM)L2FCS 078 Excess # Unreceived D-CH Layer-2 FrameL2PRA 113 Layer2 Alarm On PRA (ITM)LCA 087 Loss Of CRC4 Alignment AlarmLERI 002 Digital Trunk Line Excess Error Rate Alarm LERIL 044 Digital Trunk Excess Error Rate Low Priority LFA 001 Digital Trunk Loss Frame Alignment AlarmLIS 037 Digital Trunk Loss Of Incoming Signal AlarmLMA 003 Digital Trunk Loss Multifrequency Alignment Alarm LPFN 082 Loss of Power feed at NT1LSLU 243 Loss Signal at LT U-SideLSN S 080 Loss of Synchronisation at NT1 S-SideLSNU 050 Loss of Synchronisation at NT1 U-SideMAGTOFF 231 Magnetic Tape Off-LineMAGTON 232 Magnetic Tape On-LineMFCER 062 R-Signalling AlarmMPGE 052 Meter Pulse Generator AlarmNAB1 106 National Bit 1 Alarm (PCM)NAB2 107 National Bit 2 Alarm (PCM)NAB3 108 National Bit 3 Alarm (PCM)NAB4 109 National Bit 4 Alarm (PCM)NAB5 110 National Bit 5 Alarm (PCM)NRJA 073 Digital Trunk Non-urgent RJA = SA4 National BIT NRSA 074 Digital Trunk Non-urgent REM Slip AlarmORA 045 Outgoing Recording AnnouncementORAHW 211 Non-urgent Alarm Announcement MachineRAI3 079 Remote Alarm Indicator 3= SA5 National Bit RECFAIL 067 DIAM Customer Announcement Recording Failure RJA 005 Digital Trunk Remote Junction AlarmRSA 008 Digital Trunk Remote Signal AlarmRSAFNEQ 155 ERSU/IRSU Stand Alone Function Not Equipped RSUAXA 224 IRSU Auxilliary Alarm ARSUAXB 225 IRSU Auxilliary Alarm BRSUAXC 226 IRSU Auxilliary Alarm CRSUAXD 227 IRSU Auxilliary Alarm DRSUCONV 174 ERSU/IRSU Convertor AlarmRSUCSFAI 146 ERSU/IRSU Circuit Switched Channel Failure RSUDOA 166 ERSU/IRSU Door Open AlarmRSUEXEQ 240 IRSU External Equipment AlarmRSUFA 165 ERSU/IRSU Fire AlarmRSUFUA 168 ERSU/IRSU Fuse Alarm (Urgent)RSUHBA 170 ERSU/IRSU High Battery VoltageRSUHFP 151 ERSU/IRSU High Feed Current Incoming Link RSUHFS 149 ERSU/IRSU High Feed Current Return Link RSUHTA 163 ERSU/IRSU High Temperature AlarmRSUHWIN 154 ERSU/IRSU Equipped Hardware Inconsistancy RSUHWINC 145 ERSU/IRSU Equipped Hardware Inconsistancy RSULAHU 241 IRSU Link Alarm High UrgencyRSULALU 242 IRSU Link Alarm Low UrgencyRSULBA 171 ERSU/IRSU Low Battery VoltageRSULFP 150 ERSU/IRSU Low Feed Current Incoming Link RSULFS 148 ERSU/IRSU Low Feed Current Return Link RSULTA 164 ERSU/IRSU Low Temperature AlarmRSUMA 172 ERSU/IRSU Mains Missing AlarmRSUMDL2 131 ERSU/IRSU Level 2 Out of Service Alarm RSUMMC 162 ERSU/IRSU MMC Test Alarm on RSURSUMPA 169 ERSU/IRSU Miscellaneous Power AlarmRSUPSFAI 147 ERSU/IRSU Packet Switched Channel Failure RSURAIS 135 ERSU/IRSU Alarm Indication SignalRSURCKR 160 ERSU/IRSU Clock Out Of Range On RSURSURCKU 161 ERSU/IRSU Clock Unlock Alarm On RSURSURCRC3 140 ERSU/IRSU CRC4 Alarm 10-3 on RSU LoopRSURCRC6 141 ERSU/IRSU CRC4 ALM 10-6 ON RSU LOOPRSURDA 152 ERSU/IRSU Return Direction AlarmRSUREER3 138 ERSU/IRSU Excessive Error Rate 10-3RSUREER5 139 ERSU/IRSU Excessive Error Rate 10-5RSURHDB3 142 ERSU/IRSU HDB3 Code Violation 10-3RSURHDB5 143 ERSU/IRSU HDB3 Code Violation 10-5RSURICA 157 ERSU/IRSU Incoming Clock Absent on RSURSURLFA 136 ERSU/IRSU Loss Of Frame AlignmentRSURLIS 134 ERSU/IRSU Loss Of Incoming SignalRSURLOS 133 ERSU/IRSU Loss Of Synchronisation on CLLK RSUROCA 158 ERSU/IRSU Outgoing Clock Absent on RSURSURPCA 159 ERSU/IRSU Partner Clock Absent RSURSURRJA 144 ERSU/IRSU Remote Junction AlarmRSURSLP 137 ERSU/IRSU Slip Alarm on RSU LoopRSURTIS 132 ERSU/IRSU RTIS Isolation AlarmRSUSAF 156 ERSU/IRSU Stand Alone Function AlarmRSUVLA 167 ERSU/IRSU Verification Loop AlarmSACE 197 Supervision of Exchange EquipmentSASD 033 Unavailable Lines Homogen GroupSBCT 196 Supervision Blocked Calls Trunk GroupSBTK 193 Supervision Blocked TrunkSDCE 198 Supervision Call Delay by CESDTD 194 Supervision Dial Tone DelaySEEF 213 Excessive Erroneous Frames X25SEHO 189 Extreme High Occupancy ServiceSELA 187 Extreme Low Available Service CircuitSERA 060 Excesseive X25 TR RestartSERI 061 Excessive Call Restart X25 TRSKPD 185 Supervision KP Delay on Trunk GroupSLIP 006 Digital Trunk Slip AlarmSLOC 236 Supervision Line Lock-OutSLTT 235 Supervision Long Hold Time TrunksSNST 192 Supervision Never Seized Trunk GroupsSOIZ 199 Supervision Outgoing /Incoming Seizure Per Trunk Group SPC 100 Semi Permanent Connection LostSPDL 195 Supervision Post Dialing DelaySPRO 031 Supervision Protocol Specification EventSRAB 178 Supervision Route ANS BIDSRAC 181 Supervision Route Average Convenient TimeSRAH 182 Average Hold Time by RouteSRAS 179 Low Answer/Seizure By RouteSRAV 175 Supervision Route AvailibilitySRBC 183 Supervision Route Bid P Circ&hourSREO 176 Supervision Route Extreme HiSRFL 076 AAH Alarm Records Full AlarmSRHO 177 Supervision Route High OccupancySROW 180 Call Attempt Ovflow P RouteSRSC 184 Seizure/Available Trunk by RouteSSCF 034 Service Circuit Failure Type Service Circuit SSCO 191 Congestion Service CircuitSSEM 202 Supervision Extreme High Occupancy SCM SSHM 201 Supervision High Occupancy SCMSSHO 188 High Ocupancy Service CircuitSSLA 186 Low Available Service CircuitSSLO 190 Low Occupancy ServiceSSRL 237 Supervision Seizure Rate LinesSSTK 234 Supervision Seizure Rate TrunksSSTT 233 Supervision Short Hold Time TrunksSTCU 038 Trunk Usage SupervisionSTGD 039 Unavailable TR Per Trunk GroupSTGF 040 TR Failure Per Trunk GroupSTGO 041 TR Occupation Per Trunk GroupTAUBUS 026 Overvoltage on TAU BusTAXBO 066 Tax Buffer Overflow LTLTAXFF 064 Tax File Full ThresholdTAXFU 065 Tax File UnavailableTODS 063 Time Of Day Synchronisation AlarmTRDMD 089 XMIT Performed: Daily # DEGRA MIN High TRDMM 090 XMIT Performed: Monthly#DEGRA MIN High TRESD 093 XMIT Performed: Daily # Error SEC High TRESM 094 XMIT Performed: Monthly # Error SEC High TRSESD 091 XMIT Performed: Daily # SEV Error SEC TRSESM 092 XMIT Perfoermed: Monthly # SEV Error SEC TRSLIPD 103 XMIT Performed: Daily # Slips High TRSLIPH 095 XMIT Performed: Hourly # Slips High TTOHACS 049 ACS Maximum Threshold Ratio Reached URELP 212 Unrequested Loop Exists On PRAV5PROT 239 V5 Protocol ErrorXFIX 075 TCE Crossover Fixed告警相关的人机命令1)DISPLAY-ACTIVE-ALARMS 用来显示系统所有告警信息.<19:OPTION=ALL.AFU_ZHOU 2001-10-20 16:35:49 SAPW0006 0130/0006/0003SEQ=1237.2001-10-20 00011 C74L105 KYBWAF01 HSRRIF43SWA-ALARM HANDLINGDISPLAY-ACTIVE-ALARMS SUCCESSFUL-------------------------------------------------------------------------WITH OPTION ALLACTIVE ALMCAT = NORMAL---------------------------------SBL ALARMSCAT I SOURCE+ALMTIME SBLALM NA SBLNBR RITPOSIT ERRT ALM-QUALURG 0+10-20 16:33:04 SMCL 1516 3 4 H ~~ ~~ ~~~~~~ ~~~~~~~~NURG 0+10-20 04:25:10 ASST 000C 2 50 B ~~ ~~ ~~~~~~ ~~~~~~~~NURG 0+10-20 02:00:15 ASST 000C 9 50 C ~~ ~~ ~~~~~~ ~~~~~~~~ LOADSHARING GROUP ALARMSCAT I SOURCE+ALMTIME DIRALM FUNC GRPURG 0+10-30 00:29:41 LOADSH ~~~ 1URG 0+10-30 02:40:48 LOADSH 1 3URG 0+10-30 02:47:36 LOADSH 1 7LAST REPORT 000112) DELETE-ALARM 用来删除某些告警源已不存在,但未能自动清除的告警.这些告警在R_ALRECF(SOURCE=0)或R_SAHRECA(SOURCE=1)中仍有记录.<1189:ALMTIME=0&10&30&00&29&41.<19:OPTION=ALL.DISPLAY-ACTIVE-ALARMS SUCCESSFUL-------------------------------------------------------------------------WITH OPTION ALLACTIVE ALMCAT = NORMAL---------------------------------SBL ALARMSCAT I SOURCE+ALMTIME SBLALM NA SBLNBR RITPOSIT ERRT ALM-QUALNURG 0+10-20 04:25:10 ASST 000C 2 50 B ~~ ~~ ~~~~~~ ~~~~~~~~NURG 0+10-20 02:00:15 ASST 000C 9 50 C ~~ ~~ ~~~~~~ ~~~~~~~~LAST REPORT 000113)此外还有对告警种类和告警参数重新定义的命令MODIFY-ALCAT-PARAM(7630)MODIFY-ALARM-PARAM(17)DISPLAY-ALCAT-PARAM(7631)DISPLAY-ALARM-PARAM(18)以上命令详细使用方法请参考命令手册.4. 例行测试和诊断测试4.1 区别和特点作为交换机维护的工具,例行测试(ROUTING TEST)和诊断测试(DIAGNOSTIC TEST)都是用来检测故障和确定故障部位的.两者的区别在于RT是作为预防性维护的一种手段,在系统中一般作为任务来执行,可以预置周期性执行,并且以不影响正常话务为原则.DT是作为纠正性纠正性维护工具,仅在需要时才调用执行.DT是对SBL操作,测试时首先需使SBL退出服务,因此会影响到被测对象的正常业务.所以对处于正常工作状态的设备或SBL不要进行诊断测试.强烈提醒P&L DISK载有整个系统的程序和数据,平时均处于工作状态,不要试图在线对DISK进行测试,一旦对DISK诊断测试将会导致程序和数据的丢失,进而造成系统瘫痪!例行测试的特点归纳如下:例行测试的作用是检测故障,提供故障定位信息,确保系统正常工作;例行测试是根据维护周期,在交换机低话务量期间执行;例行测试是针对一个或多个器件进行测试.例如:对DSN中的TASL,AS1L,S12L,S23L,用户电路的ALCB,ALCN(J型机)等.因而例行测试的项目是用DEVTYPE来表示的;例行测试仅对有效空闲的器件进行测试,某一器件处在忙或未被激活等状况时,就不会被包含在这此测试中;如某个器件被发现有故障,它仍然被再次置成有效空闲,而故障信息将被报告及分析;根据例行测试执行的频度,例测程序可以是覆盖或者是常驻内存;根据测试资源(如TAU,TSA)的有效性,几个例测可以同时进行;在例行测试期间,防卫模块(DFCE)的再启动和再装载,都将使例测中断.被测模块的再启动也将使例测提前终止.英文缩写说明RT ROUTINE TESTCTGC Clock and tone generation controlDTGE digital tone generationOPLL own phase locked loopOFLL own frequency locked loopPFLL partner frequency locked loopERSO external reference sourceCTOD Central Tone Distribution SBLCCLD Central Clock Distribution SBLTLCS TONE LINK CENTRAL TO SUITECLCS CLOCK LINK CENTRAL TO SUITETLSR TONE LINK SUITE TO RACKTASL Terminal Access Switch Link SBLAS1L ACCESS SWITCH/1.STAGE LINKS12L ACCESS SWITCH/2.STAGE LINKS23L ACCESS SWITCH/3.STAGE LINKDFCE Defence Control ElementPLCE Peripheral and Load Control ElementCTCE Clock&Tone Control Element4.2 功能说明例测功能对交换机的设备做例行测试,定期检测其使用状态.可以例测的设备主要有:时钟设备CTGC,DTGE,OPLL,OFLL,PFLL,ERS时钟分布设备CTOD, CCLD, CLCS, TLCS, TLSR,RACL网络设备TASL,AS1L,S12L,S23L; 带宽带的局网络结构不一样,只有TASL, ASVL两级.服务电路设备SVCCH, DTMFR2A4.3 简要的模块类型说明例测相关的模块有:DFCEDFCE模块上的FMM 12D接收所有设备的例测请求,根据所例测设备的发不同的消息到不同的模块开始测试.CTCE交换机系统时钟控制软件所在的模块,负责时钟例测的软件也在CTCE上面. SACELDC存放实施RT的FMM.4.4 维护要点说明对于新局,建议在工程实施完毕后对所有相关设备做一次例测,以检测是否有数据的问题,否则到了维护阶段就无法区分是否硬件确实有问题.维护阶段一般一个月做一次,尤其是时钟和时钟分布设备,因为测试时有非常短暂的两路时钟的切换,一般情况下对系统没有影响,不要连着做几遍,可能对系统造成不必要的影响.正由于此原因,我们在数据上设置RACL只能一个一个机架做. 一般例测有都放到晚间或话务空闲时做.网络维护有两个MACRO : NETWORK, NETWLINK非常有用.NETWORK可以查看我们认为可能有问题的网络板在网络结构中的位置,便于检查相关的故障板.NETWLINK可以查看实时的网络端口状态.4.5 人机命令1)START-RT 立即启动例测<452:TESTCAT=RT,DEVTYPE=XXXX,EN=H'YYYY&ZZ,21=1,22=1,23=1&1&1.2)STOP-RT 停止正在运行的例测<453:TESTNBR=XXXX.3)CREATE-RT 创建例测,使测试按照一定的周期在指定的时间启动测试<454:TESTCAT=RT,DEVTYPE=XXXX,STRDATE=MONTH&DAY,STRTIME=HOURS&MINUTES, PERIOD=NOPERIOD/DAILY/WEEKLY/MONTHLY.4)REMOVE-RT 删除例测<455:TESTNBR=XXXX.5)MODIFY-RT 修改例测<456:TESTNBR=XXXX,STRDATE=MONTH&DAY,STRTIME=HOURS&MINUTES,PERIOD=NOPE RIOD/DAILY/WEEKLY/MONTHLY.6)DISPLAY-RT 显示例测<457:ALL.7)SUSPEND-RT 挂起已创建的例测,直到RESUME-RT的运行.。
