光纤直放站测试方法模板

光纤光缆测试方案
1. 引言
本文档旨在提供一份光纤光缆测试方案，以确保光纤光缆的正常运行和性能。

2. 测试目标
- 确定光纤光缆的传输性能是否符合标准要求。

- 检测光缆的连接质量和传输损耗。

- 验证光缆的工作距离是否符合设计规格。

- 检查光缆是否存在任何损坏或故障。

3. 测试工具和设备
- OTDR（光域分析仪）：用于测量光纤光缆的传输损耗、衰减和反射损耗。

- 光功率计：用于测量光缆的光功率水平。

- 光源：用于提供光信号以进行测量。

- FiberScope（光纤检测仪）：用于检查光纤连接端面的质量。

- 清洁工具：用于清洁光纤连接器和连接端面。

4. 测试步骤
1. 清洁光纤连接器和连接端面，确保光纤连接质量良好。

2. 使用OTDR测量光纤光缆的传输损耗和衰减。

3. 使用光功率计测量光缆的光功率水平，并与标准要求进行比较。

4. 使用FiberScope检查光纤连接端面的质量，确保无污染和损坏。

5. 使用OTDR测量光纤光缆的反射损耗，确保无异常反射。

6. 验证光缆的工作距离是否符合设计规格。

5. 结论
通过进行上述测试步骤，我们可以确认光纤光缆的质量和性能是否符合标准要求。

如发现任何问题或异常，应及时进行故障排除和维修。

请注意，本测试方案仅供参考，具体的测试步骤和参数应根据实际情况进行调整和确认。

GSM-R光纤直放站设备测试检验规范TT1.34100.000.JG目次1.范围 (1)2.规范性引用文件 (1)3.术语和定义 (2)3.1术语、定义 (2)3.2缩略语 (2)4.测试依据和测试条件 (3)4.1GSM-R中继系统测试依据 (3)4.2GSM-R中继系统测试内容 (3)4.3测试条件： (3)5.测试频段 (3)6.中继设备技术指标测试 (3)6.1射频指标测试 (3)6.2中继设备电源适应性测试 (13)6.3环境试验 (14)6.4可靠性要求测试 (15)6.5电磁兼容测试 (15)6.6安全性测试 (15)6.7结构要求测试 (15)7.中继设备网管功能测试 (16)7.1通信传递时延 (16)7.2设备信息数据查询 (17)7.3网管数据设置和查询 (17)7.4实时采样数据（设备参数查询） (18)7.5设置数据 (22)7.6告警数据 (26)7.7上报数据 (30)8.网管中心系统测试 (33)8.1网管中心测试准备： (33)8.2网管配置管理 (33)8.3操作维护管理 (35)8.4故障告警管理 (37)8.5安全管理功能 (42)8.6非功能性测试 (43)附录A (45)附录B 本规范用词说明 (47)1.范围本标准规定了对我国铁路GSM-R直放站设备和网管系统的测试条件、测试要求、测试方法和测试内容。

本规范适用于铁路GSM-R直放站系统的工程验收、维护管理以及设备的生产制造、质量检验。

2.规范性引用文件GB /T 15844.3-1995 《移动通信调频无线电话机可靠性要求及试验方法》GB/T 17626.5-1999 《电磁兼容试验和测量技术－浪涌（冲击）抗扰度试验》GB2423.1-1989 《电工电子产品基本环境试验规程试验A：低温试验方法》GB2423.2-1989 《电工电子产品基本环境试验规程试验B：高温试验方法》GB/T2423.1-2001 《电工电子产品环境试验第2部分：试验方法试验A：低温》GB/T2423.2-2001 《电工电子产品环境试验第2部分：试验方法试验B：高温》GB/T 2423.10-1995 《电工电子产品环境试验第2部分:试验方法试验Fc和导则:振动》GB/T 2423.5-1995 《电工电子产品环境试验第2部分:试验方法试验Ea和导则:冲击》GB4208－93外壳防护等级（IP代码）TB/T3073-2003 铁路信号电气设备电磁兼容性试验及其限值TB/T 3052-2002 列车无线调度通信系统制式及主要技术条件YD/T 1337-2005900/1800MHz TDMA数字蜂窝移动通信网直放站技术要求和测试方法YD/T 1139-2006 900/1800MHz TDMA数字蜂窝通信系统的电磁兼容性要求和测量方法第2部分：基站及其辅助设备GB/T 15285－94 漏泄同轴电缆分规范YD/T 1120－2001 通信电缆--物理发泡聚乙烯绝缘漏泄同轴电缆YD/T 1059- 2004移动通信系统基站天线技术条件GSM-R光纤直放站技术规格书GSM-R光纤直放站设备统一监控管理系统中国联通GSM直放站综合网络监控管理协议规范（v1.0）中国移动直放站监控系统功能规范1.0.0中国移动直放站监控系统设备验收规范1.0.03.术语和定义3.1术语、定义(1)GSM-R中继设备（简称中继设备或设备）：指用于GSM-R移动通信网的光纤直放站、无线直放站、移频直放站、干线放大器等全双工、线性射频放大设备。

中国移动广东公司GSM数字光纤直放站测试规范书中国移动广东公司数字光纤直放站测试规范书一、 测试设备配置 1、载波数近端可同时配置16个载波，远端站应能同时支持不得少于8载波信号输出2、测试频段工作频段：900MHz前向（下行）：935～954/945～954 反向（上行）：890～909/900～909 工作频段：1800MHz前向（下行）：1805～1830MHz 反向（上行）：1710～1735MHz3、远近端配置近端设备：1台 远端设备：10台4、组网方式混合组网:链式和星型混合组网近端机远端机远端机远端机远端机远端机远端机远端机远端机远端机远端机远端机基站图1二、 测试条件1、常规测试条件常规测试应在下列条件的任意组合的情况下测量： ――温度：+15℃～+35℃ ――相对湿度：45～75% 2、极限测试条件极限试验应在下列条件的任意组合的情况下测量：a）温度：低温:-40℃（室外I类）、-25℃（室外II类）或-20℃（室内机）；高温：+55℃（室外I类和II类）、+40℃（室内机）。

湿度：95%b）供电电压：AC 220V: 低压+155V；高压 +285V。

DC -48V：低压 -36V；高压 -72V。

DC +24V：低压 +19V；高压 +28V。

3、测试仪表序号仪表名称备注1 网络分析仪2 综合信号发生器产生GSM信号8-PSK调制信号和多载波GSM调制信号3 综合信号分析仪可分析GSM信号8-PSK调制信号4 RF射频信号源5 噪声系数测量仪6 光功率计7 光衰减器8 恒温恒湿试验机可产生95%湿度9 高低温、湿热试验箱可产生-40℃至+55℃的环境温度10 对地漏电流测试仪11 W/I自动测试仪三、 测试方法1. 准备工作：根据《数字光纤直放站技术规范书》的要求，按设备配置组网要求搭建网络测试系统，并开启所有设备，通过本地监控平台确认网络中的被测设备保证处于正常工作状态。

--Ee - - 7 e •二•二 一Agilent E4433B Agilent E4406A信号发生器直放站定向衰减器频谱分析仪10MHz测试接线图—1双 工 器近端机 远端机 光纤直放站原理框图校表 1. 2. 3. 按图1虚线所示连接仪表 按“E4432ff 的“ Frequency ”键， 键，设置信号输入电平为0dBm 按“E4406A 的“ Frequency ”键， 设置其频率为900MHz 按“Amplitude ” 设置其中心频率为 900MHz 按“ Span” -“ Res BW ”键，设置分辨率带 4. 5. 键，设置屏宽为10 MHz 按“ Meas Setup ” 宽为 100kHz ；按“ Zoom 键； 按“ E4432B 的“ RF On/Off ”键，打开其射频开关。

按“E4406A 的“Search ”键，取屏幕的最高值；将其最高值设在“Input ” Ext Atten ” 键里。

按“ E4432B 的“ RF On/Off ”键，关闭其射频开关。

6. 做表 1. 按图1所示连接测试系统2. 将信号发生器设置为该直放站工作频率范围内的中心频率，按Frequency 键,输入频率；设置直放站增益为最大增益； 设置频谱分析仪的中心频率为该直放站的中心频率， 调节信号发生器的电平 直至直放站的输出功率为最大输出功率。

用万用表测试功放模块的监控口第十脚电压，并记录下来，然后烧入程序； 最后进行整机测试。

光端机的测量方法下行称最大输出功率1、按测试接线图 1 所示连接测试系统2、将信号发生器设置为该直放站工作频率范围内的中心频率，按Frequency 键，输入频率； 3、设置直放站增益为最大增益；4、设置频谱分析仪的中心频率为该直放站的中心频率，调节信号发生器的 电平直至直放站的输出功率为最大输出功率。

（如果输出功率达不到整机 的指标要求，可以调节功放模块的 ALC 旋钮来调节。

直放站的指标调试及整体测试直放站由于其投资少，构造简单、安装方便等特点，被广泛应用于一些弱信号区域或信号盲区，已成为无线网络优化的一个重要选择。

这里介绍了直放站的工作原理，然后详细地分析了直放站的各项调试指标，最后还讨论了直放站安装完成后衡量其工作性能必需测量的4项整体指标。

随着挪动通信用户数量的急剧增长，挪动用户对蜂窝挪动通信系统的覆盖范围和信号质量要求也越来越高，挪动通信直放站以其有效性和经济性得到广泛应用。

与基站相比，直放站由于其投资较少、构造简单、安装方便灵敏等优点，广泛应用于一些弱信号区域或盲区，如电梯、地下车库、宾馆、山上风景区、地铁、隧道等场所，并能有效地改善这些地区的通信质量。

目前，直放站已经成为无线网络优化的一种重要手段和延伸网络覆盖间隔的一个优选方案。

直放站的设计与安装是否合理，对其各项指标的测试就显得及其关键且有重要的现实意义。

1、直放站的工作原理直放站〔Repeater〕的根本功能是一个射频功率增强器，在无线通信传输过程中起到信号增强的一种无线电发射中继设备。

在挪动通信系统中，直放站位于基站与挪动台之间，中继传输两者间的双向射频信号，用来填补基站覆盖盲区或延伸覆盖区。

直放站与基站不同，没有基带处理电路，不解调无线信号，没有容量扩展，其原理框图如图1所示。

图1直放站应用原理图2、直放站的指标调试为使直放站安装符合工程设计要求，并尽可能小地减少对其它挪动网络造成干扰，就必须在直放站安装时对以下技术指标进展严风格试。

2.1根本工作频带GSM900直放站的工作频带应满足上行：890～909MHz，下行：935～954MHz。

为适应部分站点的特殊需要〔如抑制竞争对手信号或抑制干扰〕，要求宽带直放站的带宽在2～19MHz范围内可调，详细工作频带的设置按设计文件〔方案〕的要求。

2.2带内平坦度在直放站输入信号和增益保持不变的情况下，在直放站输出端测试在直放站有效工作带宽内的不同频率上最大和最小输出信号的差值〔峰峰值〕。

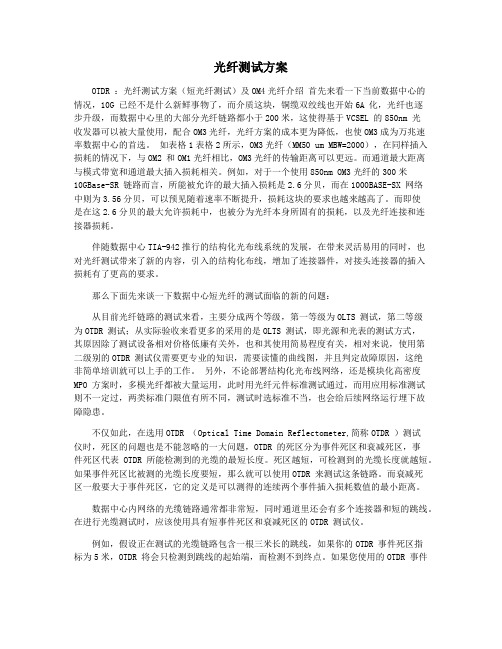

光纤测试方案OTDR ：光纤测试方案（短光纤测试）及OM4光纤介绍首先来看一下当前数据中心的情况，10G 已经不是什么新鲜事物了，而介质这块，铜缆双绞线也开始6A 化，光纤也逐步升级，而数据中心里的大部分光纤链路都小于200米，这使得基于VCSEL 的850nm 光收发器可以被大量使用，配合OM3光纤，光纤方案的成本更为降低，也使OM3成为万兆速率数据中心的首选。

如表格1表格2所示，OM3光纤（MM50 um MBW=2000），在同样插入损耗的情况下，与OM2 和OM1光纤相比，OM3光纤的传输距离可以更远。

而通道最大距离与模式带宽和通道最大插入损耗相关。

例如，对于一个使用850nm OM3光纤的300米10GBase-SR 链路而言，所能被允许的最大插入损耗是2.6分贝，而在1000BASE-SX 网络中则为3.56分贝，可以预见随着速率不断提升，损耗这块的要求也越来越高了。

而即使是在这2.6分贝的最大允许损耗中，也被分为光纤本身所固有的损耗，以及光纤连接和连接器损耗。

伴随数据中心TIA-942推行的结构化光布线系统的发展，在带来灵活易用的同时，也对光纤测试带来了新的内容，引入的结构化布线，增加了连接器件，对接头连接器的插入损耗有了更高的要求。

那么下面先来谈一下数据中心短光纤的测试面临的新的问题：从目前光纤链路的测试来看，主要分成两个等级，第一等级为OLTS 测试，第二等级为OTDR 测试；从实际验收来看更多的采用的是OLTS 测试，即光源和光表的测试方式，其原因除了测试设备相对价格低廉有关外，也和其使用简易程度有关，相对来说，使用第二级别的OTDR 测试仪需要更专业的知识，需要读懂的曲线图，并且判定故障原因，这绝非简单培训就可以上手的工作。

另外，不论部署结构化光布线网络，还是模块化高密度MPO 方案时，多模光纤都被大量运用，此时用光纤元件标准测试通过，而用应用标准测试则不一定过，两类标准门限值有所不同，测试时选标准不当，也会给后续网络运行埋下故障隐患。

三维通信技术规范文档编号：数字光纤直放站嵌入式软件测试方案产品型号：软件设计：软件审核：软件测试：软件版本校验和OMT版本1 参考规范中国移动直放站设备网管接口技术规范).doc三维通信直放站监控系统内部模块命令数据包协议规范（正式版20080407）V1.17.doc3G直放站监控系统南向接口技术规范-接口功能及协议数字光纤直放站设备监控技术要求GSM数字光纤直放站监控技术要求终稿中国移动3G直放站监控数据要求2 测试准备2 测试准备2.1 测试工具和设备要准备如下设备和工具：⏹测试手机；⏹SIM卡若干；⏹PC机；⏹被测设备；⏹信号源、频谱仪、衰减器、耦合器、射频负载；⏹上位机软件OMT；⏹发包工具（RS232test或SSCOM32）⏹网线一根其中SIM卡要满足以下要求：⏹开通来电显示功能；⏹开通主/被叫短信息功能；⏹开通主/被叫数据传真业务功能；2.2 搭建被测系统⏹安装OMT；⏹安装发包工具软件⏹下载被测软件；⏹话费保证监控需要3 详细测试过程3.1 使用本地口通信的详细测试过程3.1.1 基本信息3.1.1.1查询监控参量列表因为OMT中没有查询监控参量列表的功能，我们只能自己组包进行测试。

测试方法：通过RS232test按照移动协议向设备端发送如下（W：）命令包：在返回的命令包（R：）中的监控对象内容中包括该协议对该机型要求的所有参数的标号。

以站点编号为0,设备编号为FF为例做如下测试。

W： 01 01 00 00 00 00 FF F5 77 80 01 02 FF 05 09 00 01 01R：7E 01 01 00 00 00 00 FF F5 77 00 01 02 00 35 09 00 04 0102 00 03 00 04 00 05 00 07 00 08 00 0A 00 01 01 02 01 11 01 12 01 13 01 14 01 15 01 20 01 30 01 31 01 40 01 41 01 50 01 01 02 02 02 04 02 05 02 98 D8 7EW： 01 01 00 00 00 00 FF F6 77 80 01 02 FF 05 09 00 04 02R：7E 01 01 00 00 00 00 FF F6 77 00 01 02 00 35 09 00 04 02 06 02 07 02 09 02 0A02 0B 02 0C 02 0D 02 10 02 11 02 13 02 14 02 20 02 21 02 22 02 28 02 29 02 01 03 02 03 04 03 05 03 06 03 07 03 09 03 0A 03 E1 51 7EW： 01 01 00 00 00 00 FF F7 77 80 01 02 FF 05 09 00 04 03R：7E 01 01 00 00 00 00 FF F7 77 00 01 02 00 35 09 00 04 03 0B 03 0C 03 0D 03 10 03 11 03 13 03 14 03 20 03 21 03 22 03 28 03 29 03 01 04 40 04 41 04 50 04 51 04 52 04 53 04 54 04 55 04 01 05 02 05 03 05 76 73 7EW： 01 01 00 00 00 00 FF F8 77 80 01 02 FF 05 09 00 04 04R：7E 01 01 00 00 00 00 FF F8 77 00 01 02 00 17 09 00 04 04 04 05 05 05 06 05 07 05 08 05 09 05 0A 05 0B 05 0C 05 07 DB 7E以宽带为例，设备信息：设备厂商、设备类别、设备型号、设备生产序列号、经度、纬度、当前监控软件版本等网管参数：站点编号、设备编号、查询/设置电话号码1、查询/设置电话号码2、查询/设置电话号码3、查询/设置电话号码4、查询/设置电话号码5、上报号码、监控叫心IP地址、监控中心IP地址端口号、上报通信方式、实时采样数据：功放温度值、下行输入功率电平、下行输出功率电平、上行理念增益、下行实际增益、下行驻波比值、运营商代码、位置区代码、基站识别码、BCCH绝对载频号、BCCH 接收电平等设置量：射频信号开关、上行衰减值、下行衰减值、下行驻波比门限、功放过温度告警门限、下行输入欠功率门限、下行输入过功率门限、下行输出欠功率门限、信源小区识别码参照值等设备告警数据：电源掉电告警、电源故障告警、监控模块电池故障告警、位置告警、功放过温告警、信源变化告警、本振失锁告警、上行低噪放故障告警、下行低噪放故障告警、上行功放故障告警、下行功放故障告警、下行输入过功率告警、下行输入欠功率告警、下行输出欠功率告警、下行驻波告警、外部告警1、外部告警2、外部告警3、门禁告警、自激告警等测试结果：合格/不合格3.1.1.2设备编号设备编号：近端机固定为0,不能设置，远端由设置从站点时设置，范围1-254主机测试步骤：（1）OMT_V3.0以直放站编号0，设备编号0登入，然后查询设备编号，应该为0（2）设置设备编号为254，提示站点子编号(设备编号) 监控标号与内容不符, 关断设备电源（包括断开备用电池），再重新上电，对设备编号进行查询，查询返回值为0（3）设置设备编号为1，站点子编号(设备编号) 监控标号与内容不符, 关断设备电源（包括断开备用电池），再重新上电，对设备编号进行查询，查询返回值为0（4）设置设备编号为255，站点子编号(设备编号) 监控标号与内容不符, 关断设备电源（包括断开备用电池），再重新上电，对设备编号进行查询，查询返回值为0从机测试步骤：（1）OMT_V3.0以直放站编号0，设备编号1登入，然后查询设备编号，应该为1（2）设置设备编号为254，关断设备电源（包括断开备用电池），再重新上电，对设备编号进行查询，查询返回值为254（3）设置设备编号为2，关断设备电源（包括断开备用电池），再重新上电，对设备编号进行查询，查询返回值为2（4）设置设备编号为255，站点子编号(设备编号) 监控标号与内容不符, 关断设备电源（包括断开备用电池），再重新上电，对设备编号进行查询，查询返回值为2(5）设置设备编号为0，站点子编号(设备编号) 监控标号与内容不符, 关断设备电源（包2测试结果：合格/不合格3.1.1.3设备型号设备型号：20字节无符号数，需采用OMT_V3.0和SUNWAVE FACTORY OMT协同测试。

GSM900 数字无线直放站 技术要求和测试方法西瑞克斯（北京）通信设备有限公司2010年1月1日制定前言本《GSM900 数字无线直放站技术指标要求和测试方法》，是依据工业与信息化部电信研究院提出的《900MHz/1800MHz TDMA数字蜂窝移动通信网数字直放站技术要求和测试方法》，由西瑞克斯（北京）通信设备有限公司产品部、研发部共同制定的一份关于数字无线直放站的技术指标要求和测试方法。

1 无线指标及测量方法如果没有其它规定，性能指标系指天线端口处的指标，测试连接图为原理图。

1.1 标称最大线性输出功率1.1.1 定义标称（最大）线性输出功率是指直放站在线性工作区内所能达到的最大输出功率，此最大输出功率应满足以下条件：1) 输入信号为全时隙最大连续发送调制信号；2) 增益为最大增益；3) 满足本标准中所有指标要求；4) 在网络应用中不应超过此功率。

1.1.2 指标要求常温时，下行、上行主信道和分集信道标称（最大）输出功率容差应在±1.5dB范围内，极限条件时输出功率容差应在±2.0dB范围内。

1.1.3 测量方法1）按图1-1所示连接测试系统；图1-1标称最大线性输出功率测试2）关闭反向链路（测量前向输出功率）或关闭前向链路（测量反向输出功率）；3）将GSM信号源设置为该数字直放站工作频率范围内的中心频率，全时隙GMSK调制信号；4）设置数字直放站增益为最大增益；5）调节GSM信号源的电平直至ALC启控点，频谱仪上显示的每载波时隙功率应在被测直放站厂商声明的最大输出功率的容差范围内；6）记录数字直放站的输出功率电平及输入电平（GSM信号源输出电平减去连接电缆的损耗值）；7）应在每个输出天线端口上进行测试。

1.2 自动电平控制（ALC）1.2.1 定义自动电平控制是指当数字直放站工作在最大增益且输出为最大功率时，增加输入信号电平时，数字直放站对输出信号电平控制的能力。

1.2.2 指标要求当输入信号电平提高小于10dB(含10dB)时，输出功率应保持在最大输出功率的±2dB 之内；当输入信号电平提高超过10dB时，输出功率应保持在最大输出功率的±2dB之内或关闭输出。

Agilent E4433B Agilent E4406A光纤直放站原理框图校表1. 按图1虚线所示连接仪表2. 按“E4432B ”的“Frequency ”键，设置其频率为900MHz ；按“Amplitude ”键，设置信号输入电平为0dBm 。

3. 按“E4406A ”的“Frequency ”键，设置其中心频率为900MHz ；按“Span ”键，设置屏宽为10 MHz ；按“Meas Setup ”→“Res BW ”键，设置分辨率带宽为100kHz ；按“Zoom ”键；4. 按“E4432B ”的“RF On/Off ”键，打开其射频开关。

5. 按“E4406A ”的“Search ” 键，取屏幕的最高值；将其最高值设在“Input ”→“Ext Atten ” 键里。

6. 按“E4432B ”的“RF On/Off ”键，关闭其射频开关。

做表1. 按图1所示连接测试系统2. 将信号发生器设置为该直放站工作频率范围内的中心频率，按Frequency 键，输入频率；3.设置直放站增益为最大增益；4.设置频谱分析仪的中心频率为该直放站的中心频率，调节信号发生器的电平直至直放站的输出功率为最大输出功率。

5.用万用表测试功放模块的监控口第十脚电压，并记录下来，然后烧入程序；最后进行整机测试。

光端机的测量方法下行称最大输出功率1、按测试接线图1 所示连接测试系统2、将信号发生器设置为该直放站工作频率范围内的中心频率，按Frequency键，输入频率；3、设置直放站增益为最大增益；4、设置频谱分析仪的中心频率为该直放站的中心频率，调节信号发生器的电平直至直放站的输出功率为最大输出功率。

（如果输出功率达不到整机的指标要求，可以调节功放模块的ALC旋钮来调节。

）从频谱分析仪直接读出数值指标要求：厂家声明的最大输出功率+0dB -2dB增益1、按测试接线图1 所示连接测试系统2、将信号发生器设置为该直放站工作频率范围内的中心频率，按Frequency键，输入频率；3、设置直放站增益为最大增益；（如果增益不足，可以调整光远端机的光模块的射频增益的调节旋钮来调整；）4、调节信号发生器的电平直至直放站的输出功率为最大输出功率；5、将信号发生器的电平降低5dB，从频谱分析仪和信号发生器分别读出直放站的输入功率和输出功率，最大增益为直放站输出功率与输入功率的比值；指标要求:最大增益≤113dB；最大增益变化范围应在标签标明值的士3dB 之内。

西瑞克斯光纤直放站调测说明1、设备的调测口：近端（室外防水型）：近端（室内型）：远端：2、本次调测连接使用的是网线调测，先设置电脑本地连接IP地址（win7为例）：3、打开调测软件，选择所连站点以及连接方式（以近端为例）：点击连接之后，会切换到网络结构这时先不操作，再次点击连接设置，并点击本机信息查询，如下图4、基本参数的设置：这个基本参数里面需要设置的是站点编号、短信服务中心号码、查询/设置电话号码1、上报号码，这4个参数与运营商的监控平台上设置的对应站点参数一致，否则无法监控.其他的保留默认设置，不用修改。

查询完成之后，选择反选，便于下一步设置操作。

设置完成之后，把设置好的参数前面的方框√（打勾），点击设置。

到这里就已经设置完成了。

5、工程参数的设置：把设置好的参数前面的方框√（打勾），点击设置。

操作到这一步，近端基本上已经设置完成，有些问题需要说明一下：A、信源小区如果是闭站的状态下，下行输入功率的查询值也是-31；B、自动选频开关打开之后，就不需要去设置频点了，设备会自动跟踪信源小区的频点。

若网优方修改了小区的频点，设备会自动跟踪修改，不需要到现场设置；C、关于上下行衰减的设置，这里需要重点说明一下。

下行的衰减值是控制输出功率的大小，而为了保证链路的平衡不造成覆盖区出现质差掉话，上行衰减值的设置值要比下行衰减值多衰2-5个dB。

由于近端设备是没有功放输出的，所以就没有放截图了。

6、告警的设置除了不需要用到的外部告警需要关闭，原则上来说，其他告警开关都需要打开，具体需要开关哪一个根据现场实际应用来操作。

7、远端机的设置：由于手头暂无远端机设备，无法加截图。

连接的方法跟近端的连接方法都差不多，这里简要说明一下需要注意的地方:A、每一台远端机的设备编号默认出厂都是2 ，在安装或者新增的时候，为避免链路上的设备冲突，需要改掉设备编号。

具体操作步骤为：连接设备（或从近端直接切换过远端）--基本参数—设备号—设置值（修改为其他数值，如1、3、4、5、6.........）--把前面的方框打勾—设置。

第二节测试方法2.1 实验室测试方法实验室测试方法适用于具备良好实验环境和各种测试仪表仪器，可以对直放站信号源单机进行全面的性能测试的情况。

直放站信号源实验室测试方法基本参照中国通信行业标准YD/T952-1998《900MHz直放机技术要求及测量方法》。

2.2现场测试方法现场测试方法适用于验收时对已开通的直放站信号源进行现场在线测试。

完成现场测试需要的基本仪表有：频谱仪（带扫频源）、信号发生器、环形器（或耦合器）、衰减器、site master （最好带功率计功能）。

若测试光纤直放站信号源，还需要光功率计。

2.2.1 测量条件2.2.1.1 温度：50C～450C(室内型),-300C～+550C(室外型)。

2.2.1.2 湿度：≤85%（室内型），≤95%（室外型）2.2.1.3 气压：70～106kPa。

2.2.1.4 测量信号标准阻抗为50欧姆。

2.2.1.5 标准输出负载是一个能承受被测设备输出功率的50欧姆非辐射性电阻负载。

2.2.1.6 周围无影响设备正常工作的电磁干扰及机械振动。

2.2.1.7 各仪表仪器必须在当年通过国家三级计量标准检测（附有计量检测证明），在使用前均经过严格校正。

2.2.2具体测试方法（GSM直放站信号源）2.2.2.1 基本工作频带、带内平坦度调节频谱分析仪为扫频输出状态，扫频信号输出端口（RF OUT）经衰减器A(衰减值应保证频谱仪经衰减后可以输出不使待测直放站信号源输出饱和的信号Lin)连接到待测直放站信号源的输入端口，待测直放站信号源输出端口经衰减器B（衰减值应保证大于待测直放站信号源最大输出功率与频谱仪最大输入功率的差值）连接到频谱仪输入端口（RF IN），如图所示：首先调测待测直放站信号源。

若待测直放站信号源为宽带直放站信号源，则设置待测直放站信号源带宽的上下截至频率为GSM下行工作频带范围954和960MHz，中心频率为957MHz。

若待测直放站信号源为载波选频直放站信号源，而且选频模块数目不少于2个，则分别设置待测直放站信号源其中两个选频模块的中心频率为GSM下行工作频带范围954和960MHz。
