2013年高考物理二轮复习 重难点突破 交变电流 传感器

高考物理交变电流辅导讲义一、课堂导入我们的日常生活离不开电，城市的灯火辉煌、工厂里的机器轰鸣，一切都离不开电。

长江三峡水力发电站已投入生产，各地火力发电厂比比皆是，它们的共同之处就是生产和输送的大多都是交变电流(如图是实验室手摇发电机产生的交变电流)。

什么是交变电流？与直流电流有什么不同？它又是如何产生的呢？发电站中的发电机能把天然存在的能量资源(如风能、水能、核能等)转化成电能(如图)，通过高压输电线路，将电能输送到乡村、工厂、千家万户。

来自发电厂的电有什么特性？我们怎样才能更好地利用它？这一章我们就来学习与此相关的内容。

新疆达坂城风力发电站三、本节知识点讲解1.交变电流：大小和方向都随时间做周期性变化的电流。

注：大小不变方向改变的电流也是交变电流。

2．直流电：方向不随时间变化的电流。

交变电流的产生1．产生：在匀强磁场中，绕垂直于磁场方向的轴匀速转动的线圈里产生的是交变电流，实验装置如图所示。

2．过程分析：如图所示。

(图A)(图B)(1)如图A所示：线圈由甲位置转到乙位置过程中，电流方向为a→b→c→d。

线圈由乙位置转到丙位置过程中，电流方向为a→b→c→d。

线圈由丙位置转到丁位置过程中，电流方向为b→a→d→c。

线圈由丁位置转到戊位置过程中，电流方向为b→a→d→c。

(2)如图B所示：在乙位置和丁位置时，线圈垂直切割磁感线，产生的电动势和电流最大；在甲位置和丙位置时，线圈不切割磁感线，产生的电动势和电流均为零。

3．两个特殊位置物理量的特点特别提醒：1线圈每经过中性面一次，线圈中感应电流就要改变方向。

2线圈转一周，感应电流方向改变两次。

典型例题：1、如图所示为演示交变电流产生的装置图，关于这个实验，正确的说法是()A．线圈每转动一周，指针左右摆动两次B．图示位置为中性面，线圈中无感应电流C．图示位置ab边的感应电流方向为a→bD．线圈平面与磁场方向平行时，磁通量变化率为零解析：线圈在磁场中匀速转动时，在电路中产生周期性变化的交变电流，线圈经过中性面时电流改变方向，线圈每转动一周，有两次通过中性面，电流方向改变两次，指针左右摆动一次。

《高考导航》2013届高考物理一轮复习单元过关检测（十）：交变电流 传感器（人教版）(时间：90分钟 满分：100分)一、选择题(本大题共12个小题，每小题5分，共计60分．每小题只有一个答案正确，把正确选项前的字母填在题后的括号内)1．如图所示，一矩形闭合线圈在匀强磁场中绕垂直于磁场方向的转轴OO ′以恒定的角速度ω转动，从线圈平面与磁场方向平行时开始计时，则在0～π2ω这段时间内( )A ．线圈中的感应电流一直在减小B ．线圈中的感应电流先增大后减小C ．穿过线圈的磁通量一直在减小D ．穿过线圈的磁通量的变化率先增大后减小解析：线圈从图示位置开始计时，其瞬时感应电流为i ＝I m cos ωt ，在0～π2ω内，ωt 由0到π2，所以感应电流在减小，感应电动势在减小，因此ΔΦΔt 也在减小，A 正确，B 、D错误．但线圈平面与磁场方向的夹角在增大，因而穿过线圈的磁通量增大，C 错误． 答案：A2．如图所示，L 1、L 2是高压输电线，图中两电表示数分别是220 V 和10 A ，已知图(甲)中原、副线圈匝数比为100∶1，图(乙)中原、副线圈匝数比为1∶10，则( )A ．图(甲)中的电表是电压表，输电电压为22 000 VB ．图(甲)是电流互感器，输电电流是100 AC ．图(乙)中的电表是电压表，输电电压为22 000 VD ．图(乙)是电流互感器，输电电流是10 A解析：根据输入端的连接关系可知，题图(甲)为电压互感器，图中电表为电压表；图(乙)为电流互感器，图中的电表为电流表．根据变压器的电压、电流与匝数的关系可得，图(甲)中原副线圈电压关系为U 1220＝1001，所以输电电压U 1＝22 000 V ；图(乙)中原副线圈中电流关系为I 110＝101，所以输电电流I 1＝100 A ，故A 正确．答案：A3．(2012年北京海淀期末)如图所示，矩形导体线圈abcd 在匀强磁场中绕垂直于磁感线的对称轴OO ′匀速转动，沿着OO ′方向观察，线圈沿逆时针方向转动．已知匀强磁场的磁感应强度为B ，线圈匝数为n ，ab 边的边长为L 1，ad 边的边长为L 2，线圈电阻为R ，转动的角速度为ω，则当线圈转至图示位置时( )A ．线圈中感应电流的方向为abcdaB ．线圈中的感应电动势为2nBL 2ωC ．穿过线圈的磁通量随时间的变化率最大D ．线圈ad 边所受安培力的大小为n 2B 2L 1L 22ω2R解析：由右手定则可知，ad 棒中的电流从a 到d ，选项A 错误；图示位置两根导体棒ad 、bc 同时切割磁感线，感应电动势E ＝2nBL 2v ＝2nBL 2·L 12ω＝nBL 2·L 1ω，选项B 错误；此位置穿过线圈的磁通量为零，但磁通量的变化率最大，选项C 正确；ad 边所受安培力的大小为F 安＝nBIL 2＝nB nBL 2L 1ωR L 2＝n 2B 2L 1L 22ωR ，选项D 错误． 答案：C4．(2011年浙江理综)如图所示，在铁芯上、下分别绕有匝数n 1＝800和n 2＝200的两个线圈，上线圈两端与u ＝51 sin 314t V 的交流电源相连，将下线圈两端接交流电压表，则交流电压表的读数可能是( )A ．2.0 VB ．9.0 VC ．12.7 VD ．144.0 V解析：若未考虑铁芯的漏磁因素，上线圈电压有效值U 1＝512＝36 V ，按变压器的变压比U 1U 2＝n 1n 2得U 2＝n 2n 1U 1＝9.0 V ，而实际上副线圈磁通量Φ2<Φ1，由U ＝n ΔΦΔt 得U 1n 1>U 2n 2，则应选A. 答案：A5．如图所示，理想变压器初级线圈的匝数为n 1，次级线圈的匝数为n 2，初级线圈的两端a 、b 接正弦交流电，电压表V 的示数为220 V ，负载电阻为R ＝44 Ω，电流表A 1的示数是0.20 A ．下列说法正确的是( )A ．初级线圈和次级线圈的匝数比为2∶1B ．初级线圈和次级线圈的匝数比为4∶1C ．电流表A 2的示数为1.0 AD ．电流表A 2的示数为0.4 A解析：由P 入＝P 出得：220×0.2＝I 22×44，I 2＝1 A ，C 正确、D 错误．U 2＝I 2R 2＝44 V ，所以匝数比n 1n 2＝U 1U 2＝22044＝51，A 、B 错误．答案：C6．如图所示，一个匝数为10的矩形线圈在匀强磁场中绕垂直于磁场的轴匀速转动，周期为T .若把万用电表的选择开关拨到交流电压挡，测得a 、b 两点间的电压为20.0 V ，则可知：从中性面开始计时，当t ＝T /8时，穿过线圈的磁通量的变化率约为( ) A ．1.41 Wb/s B ．2.0 Wb/s C ．14.1 Wb/s D ．20.0 Wb/s解析：由于电压表测量的是交变电流有效值，由此可以计算出交变电压的最大值为E m ＝2E ＝20 2 V ；交变电压的瞬时表达式为：e ＝202sin 2πT t ；当t ＝T /8时的瞬时值为：e ＝20 V ；由法拉第电磁感应定律知，对应该时刻磁通量的变化率为ΔΦΔt ＝2.0 Wb/s ，故B 正确． 答案：B7．如图所示，P 为一理想自耦变压器的滑片，Q 为滑动变阻器的滑动触头．在输入交变电压一定的条件下，下列说法正确的是( )A ．Q 不动，P 向下移动，电流表示数减小，电压表示数增大B ．Q 不动，P 向上移动，电流表示数减小，电压表示数增大C ．P 不动，Q 向上移动，电流表示数增大，电压表示数不变D ．P 不动，Q 向下移动，电流表示数增大，电压表示数不变解析：题图为升压自耦变压器，当Q 不变P 下移时，n 1减小U 2增大，副线圈电流I 2＝U 2R增大，原线圈电流I 1增大，读数增大，故A 错误；当Q 不变P 上移时n 1增大U 2减小，读数减小，I 2减小，I 1也减小，B 错误；当P 不动时n 1不变，由U 1U 2＝n 1n 2知U 2不变，读数不变，Q 上移R 减小I 2增大I 1增大，读数增大，C 正确，D 错误．答案：C8．如图甲，两个相同的灯泡串联，并和电压表、电流表一起连接在正弦交变电源上，每只灯泡的电阻R ＝110 Ω.如图乙是交变电源输出电压随时间t 变化的图象，则( )A ．电压表读数是311 VB ．电流表读数是 2 AC ．每只小灯泡两端电压随时间变化的规律是U R ＝ 311cos (100πt ) VD ．通过每只灯泡的电流随时间变化的规律是i ＝2cos (100πt ) A解析：由题图乙，输出电压最大值为311 V ，则有效值为220 V ，故电压表示数应为220 V ，A 错．电流表示数为1 A ，B 错．灯泡两端电压随时间变化规律为U R ＝3112cos (100πt ) V ，C 错．电流i ＝2cos (100πt ) A ，D 正确． 答案：D9．某小型水电站的电能输送示意图如下图所示，发电机的输出电压为200 V ，输电线总电阻为r ，升压变压器原、副线圈匝数分别为n 1、n 2，降压变压器原、副线圈匝数分别为n 3、n 4(变压器均为理想变压器)．要使额定电压为220 V 的用电器正常工作，则( )A.n 2n 1＝n 3n 4B.n 2n 1<n 3n 4C ．升压变压器的输出电压等于降压变压器的输入电压D ．升压变压器的输出功率大于降压变压器的输入功率解析：由于输电线上的功率损耗，故升压变压器的输出功率大于降压变压器的输入功率，P 出－P 损＝P 入，故D 正确.U 2U 1＝n 2n 1，U 3U 4＝n 3n 4，因为U 1＝200 V<U 4＝220 V ，U 2>U 3＝U 2－U 线，故n 2n 1>n 3n 4，A 错．答案：D10．(2011年福建理综)图甲中理想变压器原、副线圈的匝数之比n 1∶n 2＝5∶1，电阻R ＝20Ω，L 1、L 2为规格相同的两只小灯泡，S 1为单刀双掷开关．原线圈接正弦交变电源，输入电压u 随时间t 的变化关系如图乙所示．现将S 1接1、S 2闭合，此时L 2正常发光．下列说法正确的是( )A ．输入电压u 的表达式u ＝202sin (50πt ) VB ．只断开S 2后，L 1、L 2均正常发光C ．只断开S 2后，原线圈的输入功率增大D ．若S 1换接到2后，R 消耗的电功率为0.8 W解析：由图象可知U m ＝20 2 V ，T ＝0.02 s ，故ω＝2πT ＝100π rad/s ，即输入电压u 的表达式u ＝202sin (100πt )V ，所以A 项错误．断开S 2后两灯泡串联，总电压仍为4 V ，所以L 1、L 2均不能正常发光，B 项错误．根据P 入＝P 出＝U 2R 可知断开S 2后R 增大，P入变小，C 项错误．若S 1接2，由P ＝U 2R 可得P ＝4220 W ＝0.8 W ，故答案为D. 答案：D11．如图所示，有一理想变压器，原、副线圈的匝数比为n ，原线圈接正弦交流电压U ，输出端接有一个交流电流表和一个电动机．电动机线圈电阻为R .当输入端接通电源后，电流表读数为I ，电动机带动一重物匀速上升，下列判断正确的是( ) A ．原线圈中的电流为nI B ．变压器的输入功率为UI /n C ．电动机输出的总功率为I 2R D ．电动机两端电压为IR解析：电流表的读数为副线圈电流，所以原线圈电流为In ，故A 错误；原线圈的输入功率则为U I n ，故B 对；电动机上的热功率为I 2R ，电动机消耗功率为U I n ，两端电压为Un ，故C 、D 错误． 答案：B12．为了测一个已知额定电压为100 V 的灯泡的额定功率，设计了如图所示的电路，理想变压器的原、副线圈分别接有理想电流表A 和灯泡L ，滑动变阻器的阻值范围是0～100 Ω，不考虑温度对灯泡电阻的影响，原、副线圈的匝数比为2∶1，交流电源的电压为U 0＝440 V ，适当调节滑动变阻器的滑片位置，当灯泡在额定电压下正常工作时，电流表A 的示数为1.2 A ，则( )A ．灯泡的额定功率为60 WB ．灯泡的额定电流为2.4 AC ．滑动变阻器并联部分的阻值为50 ΩD ．滑动变阻器消耗的电功率为240 W解析：根据题意，副线圈上的电流为2.4 A ，电压为220 V ，由于滑动变阻器上部分的并联电路电压为100 V ，则下部分电阻电压为120 V ，由串联知识，可知滑动变阻器上部分与小灯泡并联后与滑动变阻器下部分功率分配比为100∶120＝5∶6，故下部分电阻上的电功率P 下＝611P 总，P 总＝1.2×440 W ＝528 W ，则P 下＝288 W ，下部分电阻R下＝288/2.42Ω＝50 Ω，则滑动变阻器上部分(并联部分)的电阻为50 Ω，上部分电路消耗功率P ′＝P 总－P 下＝240 W ，故容易计算出通过灯泡的电流为0.4 A ，灯泡的功率为40 W ，故C 正确． 答案：C二、非选择题(本题共4小题，共40分，解答时应写出必要的文字说明、方程式和演算步骤，有数值计算的要注明单位)13．(9分)如图(乙)所示，理想变压器原线圈匝数n 1＝440，副线圈匝数n 2＝22，在原线圈的两端加如图(甲)所示的交流电压，求：(1)副线圈中电压表的示数；(2)电阻R 在什么范围内取值，才能使副线圈电路中电流表的示数不超过2.0 A? 解析：(1)U 1＝U m2＝220 V 由U 1U 2＝n 1n 2得U 2＝n 2n 1U 1＝11 V .(2)I 2＝U 2R ≤2.0 A 得出R ≥112.0Ω＝5.5 Ω. 答案：(1)11 V (2)R ≥5.5 Ω14．(9分)交流发电机的发电原理是矩形线圈在匀强磁场中绕垂直于磁场的轴OO ′匀速转动．一小型发电机的线圈共220 匝，线圈面积S ＝0.05 m 2，线圈转动的频率为50 Hz ，线圈内阻不计，磁场的磁感应强度B ＝2πT ．用此发电机所发出的交流电带动两个标有“220 V 、11 kW ”的电动机正常工作，需在发电机的输出端a 、b 与电机之间接一个理想变压器，电路如图所示，求：(1)发电机的输出电压为多少？ (2)变压器原、副线圈的匝数比为多少？(3)与变压器原线圈串联的交流电流表的示数为多大？ 解析：(1)根据E m ＝NBSω＝1 100 2 V 得输出电压的有效值为U 1＝E m2＝1 100 V . (2)根据U 1U 2＝n 1n 2得n 1n 2＝5∶1. (3)根据P 入＝P 出＝2.2×104 W 再根据P 入＝U 1I 1，解得I 1＝20 A. 答案：(1)1 100 V (2)5∶1 (3)20 A15．(10分)如图甲所示，边长为L 、电阻为R /2的正方形线框abcd通过滑环与一阻值为R 的电阻连成闭合回路，线框置于均匀辐向磁场中，图乙是磁场与线框的俯视图，线框的ab 、cd 两边所在处的磁感应强度大小均为B ，在线框绕其中心轴以角速度ω匀速转动的过程中，求： (1)电流表的示数： (2)两滑环间的电压；(3)线框转动一周的过程中外力对线框所做的功．解析：(1)线框在转动过程中，ab 、cd 两边切割磁感线，且速度方向始终跟磁场垂直，切割的速度v ＝ωL2产生的感应电动势E ＝2BL v ＝BωL 2 故I ＝E 32R ＝2BωL 23R(2)两滑环间的电压为路端电压U ＝23BωL 2(3)线框做匀速转动，外力对线框所做的功等于回路中产生的电能故W ＝E 232R t ＝4πωB 2L 43R答案：(1)2BωL 23R (2)23BωL 2(3)4πωB 2L 43R16．(12分)三峡水利枢纽工程是长江流域治理开发的关键工程，是中国规模最大的水利工程，枢纽控制流域面积1.0×106 km 2，占长江流域面积的56%，坝址处年平均流量为Q ＝4.51×1011 m 3，水利枢纽的主要任务包括防洪、发电、航运三方面．在发电方面，三峡电站安装水轮发电机组26台，总装机容量(指26台发电机组同时工作时的总发电功率)为P ＝1.82×107 kW ，年平均发电量约为W ＝8.40×1010 kW·h.该工程于2009年全部竣工，电站主要向华中、华东电网供电，以缓解这两个地区的供电紧张局面．阅读上述资料，解答下列问题(水的密度ρ＝1.0×103 kg/m 3，g 取10 m/s 2)：(1)若三峡电站上、下游水位差按H ＝100 m 计算，试推导三峡电站将水流的势能转化为电能的效率η的公式，并计算出效率η的数值．(2)若26台发电机组全部建成并发电，要达到年发电量的要求，每台发电机组平均年发电时间t 为多少天？(3)将该电站的电能输送到华中地区，送电功率为P 1＝4.5×106 kW ，采用超高压输电，输电电压为U ＝5×105 V ，而发电机输出的电压约为U 0＝1.8×104 V ．要使输电线上损耗的功率等于输送电功率的5%，求：发电站的升压变压器原、副线圈的匝数比和输电线路的总电阻．解析：(1)电站能量转化效率为： η＝W 电W 机＝W 年电ρVgHt ＝WρQgH ×100%代入数据：η＝8.40×1010×103×3 6001.0×103×4.51×1011×10×100×100%≈67.1%.(2)据P ＝W t ，有t ＝WP ＝8.40×10101.82×107×24≈192.3天．(3)升压变压器匝数比为：n 1n 2＝U 0U ＝18×103500×103＝9250. 据P 1＝IU ，得I ＝9.0×103 A. 由P 损＝I 2R ＝5%P 1，得R ＝2.78 Ω.答案：(1)η＝WρQgH ×100% 67.1% (2)192.3天 (3)9∶250 2.78 Ω。

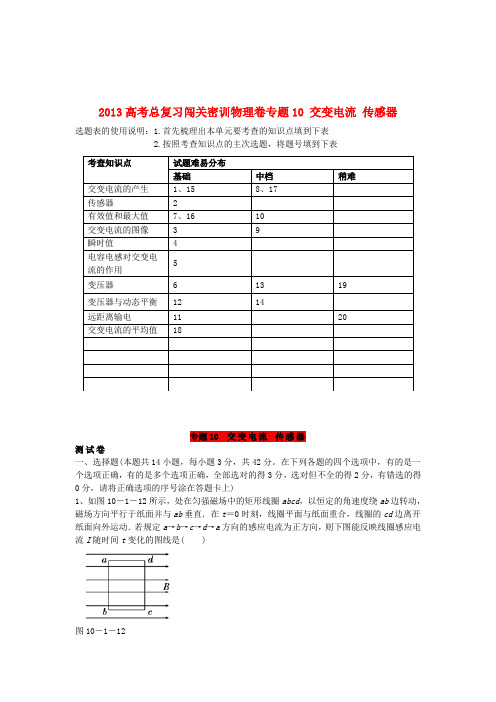

2013高考总复习闯关密训物理卷专题10 交变电流传感器选题表的使用说明：1.首先梳理出本单元要考查的知识点填到下表2.按照考查知识点的主次选题，将题号填到下表专题10 交变电流传感器测试卷一、选择题(本题共14小题，每小题3分，共42分。

在下列各题的四个选项中，有的是一个选项正确，有的是多个选项正确，全部选对的得3分，选对但不全的得2分，有错选的得0分，请将正确选项的序号涂在答题卡上)1、如图10－1－12所示，处在匀强磁场中的矩形线圈abcd，以恒定的角速度绕ab边转动，磁场方向平行于纸面并与ab垂直．在t＝0时刻，线圈平面与纸面重合，线圈的cd边离开纸面向外运动．若规定a→b→c→d→a方向的感应电流为正方向，则下图能反映线圈感应电)流I随时间t变化的图线是(图10－1－122、2007年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”．基于巨磁电阻效应开发的用于读取硬盘数据的技术，被认为是纳米技术的第一次真正应用．在下列有关其他电阻应用的说法中，错误的是( )A．热敏电阻可应用于温度测控装置中B．光敏电阻是一种光电传感器C．电阻丝可应用于电热设备中D．电阻在电路中主要起到通过直流、阻碍交流的作用3、一正弦交流电的电压随时间变化规律如图，则该交流电A．电压瞬时值表达式为u＝100sin（25t）VB．周期为0.02sC．电压有效值为100D．频率为25 Hz4、矩形线圈在匀强磁场中绕垂直于磁感线的转轴匀速转动，产生的交流电动势的最大值为E m.设t＝0时线圈平面与磁场平行，当线圈的匝数增加一倍，转速也增大一倍，其他条件不变时，交流电的电动势为（）A．e＝2E m sin2ωt B．e＝4E m sin2ωtC．e＝E m cos2ωt D．e＝4E m cos2ωt5、如图所示，线圈的自感系数L和电容器的电容C都很小，此电路的重要作用是A．阻高频通低频，输出低频和直流B．阻低频通高频，输出高频电流C．阻交流通直流，输出直流D．阻直流通交流，输出交流6、如图所示，50匝矩形闭合导线框ABCD处于磁感应强度大小B＝／10T的水平匀强磁场中，线框面积S＝0.5m2，线框电阻不计。

第十章交变电流传感器第1讲交变电流的产生和描述(1)定义：大小和方向都随时间做周期性变化的电流．(2)图象：如图(a)、(b)、(c)、(d)所示都属于交变电流．其中按正弦规律变化的交变电流叫正弦交流电，如图(a)所示．2．正弦交流电的产生和图象(1)产生：在匀强磁场里，线圈绕垂直于磁场方向的轴匀速转动．(2)图象：用以描述交流电随时间变化的规律，如果线圈从中性面位置开始计时，其图象为正弦曲线．如图(e)、(f)所示．判断正误，正确的划“√”，错误的划“×”．(1)交变电流的主要特征是电流的方向随时间发生周期性变化．()(2)线圈平面与磁感线垂直的位置称为中性面．()(3)矩形线圈在匀强磁场中匀速转动经过中性面时，线圈中的感应电动势为最大．()答案(1)√(2)√(3)×正弦交变电流的函数表达式、有效值(考纲要求Ⅰ)1．周期和频率(1)周期(T)：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)，公式T＝2πω.(2)频率(f)：交变电流在1 s内完成周期性变化的次数．单位是赫兹(Hz)．(3)周期和频率的关系：T＝1f或f＝1T.2．正弦式交变电流的函数表达式(线圈在中性面位置开始计时)(1)电动势e随时间变化的规律：e＝E m sin_ωt.(2)负载两端的电压u随时间变化的规律：u＝U m sin_ωt.(3)电流i随时间变化的规律：i＝I m sin_ωt.其中ω等于线圈转动的角速度，E m ＝nBSω.3．交变电流的瞬时值、峰值、有效值(1)瞬时值：交变电流某一时刻的值，是时间的函数．(2)峰值：交变电流(电流、电压或电动势)所能达到的最大的值，也叫最大值．(3)有效值：跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值．对正弦交流电，其有效值和峰值的关系为：E＝E m2，U＝U m2，I＝I m2.判断正误，正确的划“√”，错误的划“×”．(1)在一个周期内交变电流的方向要改变两次．()(2)交流电气设备上所标的电压和电流值及交流电压表和电流表测量的是交流电的有效值．()(3)交变电流的峰值总是有效值的2倍．()答案(1)√(2)√(3)×基础自测1．(单选)关于线圈在匀强磁场中转动产生的交变电流，下列说法中正确的是()．A．线圈平面每经过中性面一次，感应电流的方向就改变一次，感应电动势的方向不变B．线圈每转动一周，感应电流的方向改变一次C．线圈平面经过中性面一次，感应电动势和感应电流的方向都改变一次D．线圈每转动一周，感应电动势和感应电流的方向都改变一次解析依据交流电的变化规律可知，如果从中性面开始计时，有e＝E m sin ωt 和i＝I m sin ωt；如果从垂直于中性面的位置开始计时，有e＝E m cos ωt和i＝I m cos ωt.不难看出：线圈平面每经过中性面一次，感应电流的方向就改变一次，感应电动势的方向也改变一次；线圈每转动一周，感应电流的方向和感应电动势的方向都改变两次．故正确答案为C.答案 C2．(单选)风力发电机为一种新能源产品，功率为200 W到15 kW，广泛应用于分散住户．若风力发电机的矩形线圈在匀强磁场中匀速转动，当线圈通过中性面时，下列说法正确的是()．A．穿过线圈的磁通量最大，线圈中的感应电动势最大B．穿过线圈的磁通量等于零，线圈中的感应电动势最大C．穿过线圈的磁通量最大，线圈中的感应电动势等于零D．穿过线圈的磁通量等于零，线圈中的感应电动势等于零解析当线圈通过中性面时，感应电动势为零，但此时穿过线圈的磁通量最大；当线圈平面转到与磁感线平行时，穿过线圈的磁通量为零，但此时感应电动势最大．答案 C3．(2013·福建泉州模拟)(单选)如图所示，面积均为S的单匝线圈绕其对称轴或中心轴在匀强磁场B中以角速度ω匀速转动，能产生正弦交变电动势e＝BSωsinωt的图是()．解析线圈在匀强磁场中绕垂直于磁场方向的轴(轴在线圈所在平面内)匀速转动，产生的正弦交变电动势为e＝BSωsin ωt，由这一原理可判断，A图中感应电动势为e＝BSωsin ωt；B图中的转动轴不在线圈所在平面内；C、D图转动轴与磁场方向平行，而不是垂直．答案 A4．(多选)一个单匝矩形线框的面积为S，在磁感应强度为B的匀强磁场中，从线圈平面与磁场垂直的位置开始计时，转速为n转/秒，则()．A．线框交变电动势的最大值为nπBSB．线框交变电动势的有效值为2nπBSC．从开始转动经过14周期，线框中的平均感应电动势为2nBSD．感应电动势瞬时值为e＝2nπBS sin 2nπt解析线框交变电动势的最大值为E m＝BSω＝2nπBS，产生的感应电动势瞬时值为e＝2nπBS sin 2nπt，A错、D对；该线框交变电动势的有效值为E＝E m2＝2nπBS，B对；线框中的平均感应电动势E＝ΔΦΔt＝4nBS，C错．答案BD5．(单选)在匀强磁场中一矩形金属框绕与磁感线垂直的转轴匀速转动，如图10－1－1甲所示，产生的交变电动势的图象如图乙所示，则()．图10－1－1A．t＝0.005 s时线框的磁通量变化率为零B．t＝0.01 s时线框平面与中性面重合C．线框产生的交变电动势有效值为311 VD．线框产生的交变电动势频率为100 Hz解析由图象知，该交变电流电动势峰值为311 V，交变电动势频率为f＝50 Hz，C、D错；t＝0.005时，e＝311 V，磁通量变化最快，t＝0.01 s时，e＝0，磁通量最大，线圈处于中性面位置，A错，B对．答案 B热点一正弦交变电流的产生及变化规律1．正弦式交变电流的变化规律线圈在中性面位置时开始计时续表2.(1)线圈平面与中性面重合时，S⊥B，Φ最大，ΔΦΔt＝0，e＝0，i＝0，电流方向将发生改变．(2)线圈平面与中性面垂直时，S ∥B ，Φ＝0，ΔΦΔt 最大，e 最大，i 最大，电流方向不改变．【典例1】 (2013·山东卷，17)如图10－1－2甲是小型交流发电机的示意图，两磁极N 、S 间的磁场可视为水平方向的匀强磁场，为交流电流表．线圈绕垂直于磁场的水平轴OO ′沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图象如图乙所示．以下判断正确的是( )．图10－1－2A ．电流表的示数为10 AB ．线圈转动的角速度为50 π rad/sC ．0.01 s 时线圈平面与磁场方向平行D ．0.02 s 时电阻R 中电流的方向自右向左解析 电流表的示数为交变电流的有效值10 A ，A 项正确；由ω＝2πT 可得，线圈转动的角速度为ω＝100 π rad/s ，B 项错；0.01 s 时，电路中电流最大，故该时刻通过线圈的磁通量最小，即该时刻线圈平面与磁场平行，C 项正确；根据楞次定律可得，0.02 s 时电阻R 中电流的方向自左向右，D 项错．答案 AC 反思总结 解决交变电流图象问题的三点注意(1)只有当线圈从中性面位置开始计时，电流的瞬时值表达式才是正弦形式，其变化规律与线圈的形状及转动轴处于线圈平面内的位置无关．(2)注意峰值公式E m ＝nBSω中的S 为有效面积．(3)在解决有关交变电流的图象问题时，应先把交变电流的图象与线圈的转动位置对应起来，再根据特殊位置求特征解．【跟踪短训】1．如图10－1－3所示，图线a 和图线b 分别表示线圈A 和线圈B 在同一匀强磁场中匀速转动时，通过线圈的磁通量随时间的变化规律．已知线圈A 的匝数与线圈B 的匝数分别为10和30，以下说法正确的是( )．图10－1－3A ．线圈A 与线圈B 转速之比2∶3B ．线圈A 与线圈B 产生的最大电动势之比为1∶1C ．线圈A 的感应电动势的瞬时值表达式为e ＝500 πcos 5πt (V)D ．线圈B 在t ＝0.3 s 时刻时，感应电流为零解析 由图象可得T a ＝0.4 s ，T b ＝0.6 s ，则转速n a ＝1T a ＝2.5 r/s ，n b ＝1T b＝53 r/s ，所以线圈A 与线圈B 转速之比为3∶2，A 错误；线圈A 、B 中产生的最大电动势分别为E m a ＝N a Φm a ωa ＝N a Φm a 2πT a＝10×10×2π0.4 V ＝500 π V ，E m b ＝N b Φm b ωb ＝30×5×2π0.6 V ＝500π V ，所以线圈A 与线圈B 产生的最大电动势之比为1∶1，B 正确；在t ＝0时刻，线圈A 的感应电动势最大，因此感应电动势的瞬时值表达式为e ＝500πcos 5πt (V)，C 正确；在t ＝0.3 s 时刻，通过线圈B 的磁通量为零，磁通量的变化率最大，故感应电流最大，D 错误．答案 BC热点二 交变电流“四值”的应用对交变电流的“四值”的比较和理解【典例2】如图10－1－4所示，有一矩形线圈，面积为S，匝数为N，内阻为r，在匀强磁场中绕垂直磁感线的对称轴OO′以角速度ω匀速转动，从图示位置转过90°的过程中，下列说法正确的是()．图10－1－4A．通过电阻R的电荷量Q＝πNBS22(R＋r)B．通过电阻R的电荷量Q＝NBSR＋rC．外力做功的平均功率P＝N2B2S2ω22(R＋r)D．从图示位置开始计时，则感应电动势随时间变化的规律为e＝NBSωsin ωt解析 从图示位置转过90°的过程中，磁通量的变化量ΔΦ＝BS ，通过电阻R 的电荷量Q ＝I Δt ＝E R ＋r Δt ＝N ΔΦR ＋r ＝NBS R ＋r，故选项A 错误、B 正确；矩形线圈绕垂直磁感线的对称轴OO ′以角速度ω匀速转动，产生的感应电动势最大值为E m ＝NBSω，感应电流有效值为I ＝E m 2(R ＋r )，外力做功的平均功率为P ＝I 2(R ＋r )＝N 2B 2S 2ω22(R ＋r )，选项C 正确；从图示位置开始计时，则感应电动势随时间变化的规律为e ＝NBSωsin ⎝ ⎛⎭⎪⎫ωt ＋π2，选项D 错误． 答案 BC反思总结 交变电流瞬时值表达式的求法(1)先求电动势的最大值E m ＝nBSω；(2)求出角速度ω，ω＝2πT ；(3)明确从哪一位置开始计时，从而确定是正弦函数还是余弦函数；(4)写出瞬时值的表达式．【跟踪短训】2．如图10－1－5所示，在匀强磁场中匀速转动的矩形线圈的周期为T ，转轴O 1O 2垂直于磁场方向，线圈电阻为2 Ω.从线圈平面与磁场方向平行时开始计时，线圈转过60°时的感应电流为1 A ．那么( )．图10－1－5A ．线圈消耗的电功率为4 WB ．线圈中感应电流的有效值为2 AC ．任意时刻线圈中的感应电动势为e ＝4cos 2πT tD ．任意时刻穿过线圈的磁通量为Φ＝T πsin 2πT t解析 线圈转动角速度ω＝2πT ，线圈平面从与磁场方向平行开始计时，当转过60°时，电流的瞬时值表达式为i ＝I m cos 60°＝1 A ⇒I m ＝2 A ，正弦交变电流有效值I ＝I m 2＝ 2 A ，B 项错；线圈消耗的功率P ＝I 2R ＝4 W ，A 项正确；由欧姆定律可知，感应电动势最大值E m ＝I m R ＝4 V ，所以瞬时值表达式为e ＝4 cos 2πT t ，C 项正确；通过线圈的磁通量Φ＝Φm sin ωt ＝Φm sin 2πT t ，由感应电动势的最大值E m ＝BSω＝Φm ×2πT ⇒Φm ＝E m T 2π，解两式得：Φ＝E m T 2πsin 2πT t ＝2T πsin 2πT t ，D 项错．答案 AC3．(2013·东北三校一模，19)如图10－1－6所示，一个“”形线框处在磁感应强度大小为B 的匀强磁场中，OO ′为磁场的边界．现使线框以角速度ω绕轴OO ′匀速转动，通过金属转轴和电刷与阻值为R 的外电阻相连．已知线框各边长为L ，总电阻为r ，不计转轴与电刷的电阻，则电路中电流的有效值为( )．图10－1－6 A.BωL 2R ＋rB.2BωL 22(R ＋r )C.2BωL 24(R ＋r ) D.BωL 22(R ＋r )解析 由交流电产生的原理可知，线框以图示位置为起点，以转过角度为阶段分析，在0～π2内产生顺时针方向的电流，π2～32π内无电流产生，32π～2π内产生逆时针方向的电流，π2、32π时产生的电流值最大为I m ＝BL 2ωR ＋r.由交流电有效值定义可得：⎝ ⎛⎭⎪⎫I m 22R 总·T 4＋0＋⎝ ⎛⎭⎪⎫I m 22R 总·T 4＝I 2x R 总T ，得I x ＝I m 2＝BL 2ω2(R ＋r )，所以D 正确． 答案 D思想方法 16.求交变电流有效值的方法1．公式法利用E ＝E m 2，U ＝U m 2，I ＝I m 2计算，只适用于正余弦式交流电． 2．利用有效值的定义计算(非正弦式交流电)在计算有效值“相同时间”至少取一个周期或周期的整数倍．3．利用能量关系当有电能和其他形式的能转化时，可利用能的转化和守恒定律来求有效值．【典例1】 (利用有效值的定义计算——分段转化为直流电)如图10－1－7所示为一交变电流随时间变化的图象，此交流电的有效值是( )．图10－1－7A ．5 2 AB ．5 AC ．3.5 2 AD ．3.5 A解析 选择一个周期(0.02 s)的时间，根据交流电有效值的定义和焦耳定律，有：I 2R ×0.02＝(42)2R ×0.01＋(32)2R ×0.01 解之得：I ＝5 A ，即B 项正确．答案 B【典例2】 (利用有效值的定义计算——分段转化为正弦交变电流)图10－1－8是表示一交变电流随时间变化的图象，其中，从t ＝0开始的每个T 2时间内的图象均为半个周期的正弦曲线．求此交变电流的有效值．图10－1－8解析 虽然此题所给交变电流正、负半周的最大值不同，但在任意一个周期内，前半周期和后半周期的有效值是可以求的，分别为I 1＝22 A ，I 2＝42A ．设所求交变电流的有效值为I ，根据有效值的定义，选择一个周期的时间，利用在相同时间内通过相同的电阻所产生的热量相等，由焦耳定律得I 2RT ＝I 21R T 2＋I 22R T 2即I 2＝⎝ ⎛⎭⎪⎫222×12＋⎝ ⎛⎭⎪⎫422×12 答案 5 A即学即练 如图10－1－9所示的区域内有垂直于纸面的匀强磁场，磁感应强度为B .电阻为R 、半径为L 、圆心角为45°的扇形闭合导线框绕垂直于纸面的O 轴以角速度ω匀速转动(O 轴位于磁场边界)．则线框内产生的感应电流的有效值为( )．图10－1－9A.BL 2ω2RB.2BL 2ω2RC.2BL 2ω4RD.BL 2ω4R解析 线框转动的角速度为ω，进磁场的过程用时18周期，出磁场的过程用时18周期，进、出磁场时产生的感应电流大小均为I ′＝12BL 2ωR ，则转动一周产生的感应电流的有效值I 满足：I 2RT ＝⎝ ⎛⎭⎪⎪⎫12BL 2ωR 2R ×14T ，解得I ＝BL 2ω4R ，D 项正确．答案 D附：对应高考题组(PPT 课件文本，见教师用书)1．(2011·天津理综，4)在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图甲所示，产生的交变电动势的图象如图乙所示，则( )．A ．t ＝0.005 s 时线框的磁通量变化率为零B ．t ＝0.01 s 时线框平面与中性面重合C ．线框产生的交变电动势有效值为311 VD ．线框产生的交变电动势频率为100 Hz解析 线框中感应电动势与磁通量的变化率成正比，而t ＝0.005 s 时e 最大，故A 错误．t ＝0.01 s 时e ＝0，故B 正确．电动势有效值为311×22 V ≈220 V ，故C 错误．周期T ＝0.02 s ，频率f ＝1T ＝50 Hz ，故D 错误．答案 B2．(2012·北京理综，15)一个小型电热器若接在输出电压为10 V 的直流电源上，消耗电功率为P ；若把它接在某个正弦式交流电源上，其消耗的电功率为P 2.如果电热器电阻不变，则此交流电源输出电压的最大值为()．A ．5 VB ．5 2 VC ．10 VD ．10 2 V解析 根据P ＝U 2R ，对直流电有P ＝102R ，对正弦式交流电有P 2＝U ′2R ，所以正弦式交流电的有效值为U ′＝PR 2＝102V ，故交流电源输出电压的最大值U m ′＝2U ′＝10 V ，故选项C 正确，选项A 、B 、D 错误．答案 C3．(2012·广东理综，19)某小型发电机产生的交变电动势为e ＝50sin 100πt (V)．对此电动势，下列表述正确的有( )．A ．最大值是50 2 VB ．频率是100 HzC ．有效值是25 2 VD ．周期是0.02 s解析 交变电动势e ＝E m sin ωt 或e ＝E m cos ωt ，其中E m 为电动势的最大值，ω为角速度，有效值E ＝E m 2，周期T ＝2πω，频率f ＝1T .由e ＝50sin 100πt (V)知，E m ＝50 V ，E ＝502V ＝25 2 V ，T ＝2πω＝2π100π s ＝0.02 s ，f ＝1T ＝10.02 Hz ＝50 Hz ，所以选项C 、D 正确．答案 CD4．(2012·安徽卷，23)如图甲所示是交流发电机模型示意图．在磁感应强度为B 的匀强磁场中，有一矩形线圈abcd 可绕线圈平面内垂直于磁感线的轴OO ′转动，由线圈引出的导线ae 和df 分别与两个跟线圈一起绕OO ′转动的金属圆环相连接，金属圆环又分别与两个固定的电刷保持滑动接触，这样矩形线圈在转动中就可以保持和外电路电阻R 形成闭合电路．图乙是线圈的主视图，导线ab 和cd 分别用它们的横截面来表示．已知ab 长度为L 1，bc 长度为L 2，线圈以恒定角速度ω逆时针转动．(只考虑单匝线圈)(1)线圈平面处于中性面位置时开始计时，试推导t 时刻整个线圈中的感应电动势e 1的表达式；(2)线圈平面处于与中性面成φ0夹角位置时开始计时，如图丙所示，试写出t 时刻整个线圈中的感应电动势e 2的表达式；(3)若线圈电阻为r ，求线圈每转动一周电阻R 上产生的焦耳热．(其它电阻均不计)解析 (1)矩形线圈abcd 在磁场中转动时，ab 、cd 切割磁感线，且转动的半径为r ＝L 22，转动时ab 、cd 的线速度v ＝ωr ＝ωL 22，且与磁场方向的夹角为ωt ，所以，整个线圈中的感应电动势e 1＝2BL 1v sin ωt ＝BL 1L 2ωsin ωt .(2)当t ＝0时，线圈平面与中性面的夹角为φ0，则某时刻t 时，线圈平面与中性面的夹角为(ωt ＋φ0)，故此时感应电动势的瞬时值e 2＝2BL 1v sin(ωt ＋φ0)＝BL 1L 2ωsin(ωt ＋φ0)．(3)线圈匀速转动时感应电动势的最大值E m ＝BL 1L 2ω，故有效值E ＝E m 2＝BL 1L 2ω2 回路中电流的有效值I ＝E R ＋r ＝BωL 1L 22(R ＋r )，根据焦耳定律知转动一周电阻R 上的焦耳热为Q ＝I 2RT ＝⎣⎢⎡⎦⎥⎤BωL 1L 22(R ＋r )2R ·2πω＝πωRB 2L 21L 22(R ＋r )2. 答案 (1)e 1＝BL 1L 2ωsin ωt (2)e 2＝BL 1L 2ωsin(ωt ＋φ0) (3)πωRB 2L 21L 22(R ＋r )2A 对点训练——练熟基础知识题组一交变电流的产生及变化规律1．(单选)一矩形线框在匀强磁场内绕垂直于磁场的轴匀速转动的过程中，线框输出的交流电压随时间变化的图象如图10－1－10所示，下列说法中正确的是()．图10－1－10A．t＝0时刻线框平面与磁场平行B．交流电压的频率为4 HzC．1 s末线框平面垂直于磁场，通过线框的磁通量变化最快D．2 s末线框平面垂直于磁场，通过线框的磁通量最大解析由u-t图象可知，t＝0时刻瞬时电压为零，线框处于中性面，频率f ＝0.25 Hz，故选项A、B错误；由图象可知，1 s末交变电压最大，通过线框＝1T的磁通量变化率最大，此时线框与磁场方向平行，而2 s末交变电压为零，此时线框经过中性面与磁场垂直，穿过线框的磁通量最大，故选项C错误、D正确．答案 D2．(单选)如图10－1－11所示为发电机结构示意图，其中N、S是永久磁铁的两个磁极，其表面呈半圆柱面状．M是圆柱形铁芯，它与磁极柱面共轴，铁芯上绕有矩形线框，可绕与铁芯共轴的固定轴转动．磁极与铁芯间的磁场均匀辐向分布．从图示位置开始计时，当线框匀速转动时，图中能正确反映线框感应电动势e随时间t的变化规律的是()．图10－1－11解析矩形线框在均匀辐向磁场中转动，v始终与B垂直，由E＝BL v知E 大小不变，方向周期性变化．答案 D3．(单选)某台家用柴油发电机正常工作时能够产生与我国照明电网相同的交变电流．现在该发电机出现了故障，转子匀速转动时的转速只能达到正常工作时的一半，则它产生的交变电动势随时间变化的图象是()．解析线圈转速为正常时的一半，据ω＝2πn＝2πT知，周期变为正常时的2倍，又据E m＝NBSω知，最大值变为正常时的一半，结合我国电网交流电实际情况，知正确选项为B.答案 B题组二交变电流有效值的计算4．(单选)如图10－1－12所示，图甲和图乙分别表示正弦脉冲波和方波的交变电流与时间的变化关系．若使这两种电流分别通过两个完全相同的电阻，则经过1 min的时间，两电阻消耗的电功之比W甲∶W乙为()．图10－1－12A ．1∶2B ．1∶2C ．1∶3D ．1∶6解析 电功的计算中，I 要用有效值计算．图甲中，由有效值的定义得 ⎝ ⎛⎭⎪⎫122R ×2×10－2＋0＋⎝ ⎛⎭⎪⎫122R ×2×10－2＝I 21R ×6×10－2 得I 1＝33 A图乙中，I 的值不变，I 2＝1 A由W ＝UIt ＝I 2Rt 可以得到W 甲∶W 乙＝1∶3.答案 C5．(多选)如图10－1－13所示，先后用不同的交流电源给同一盏灯泡供电．第一次灯泡两端的电压随时间按正弦规律变化，如图10－1－14甲所示；第二次灯泡两端的电压变化规律如图乙所示．若图甲、乙中的U 0、T 所表示的电压、周期值是相等的，则以下说法正确的是( )．图10－1－13图10－1－14A ．第一次灯泡两端的电压有效值是22U 0B ．第二次灯泡两端的电压有效值是32U 0C ．第一次和第二次灯泡的电功率之比是2∶9D ．第一次和第二次灯泡的电功率之比是1∶5解析 第一次所加正弦交流电压的有效值为U 1＝22U 0，A 项正确；设第二次所加交流电压的有效值为U 2，则根据有效值的含义有U 22R T ＝(2U 0)2R ·T 2＋U 20R ·T 2，解得U 2＝102U 0，B 项错；根据电功率的定义式P ＝U 2R 可知，P 1∶P 2＝1∶5，C 项错、D 项正确．答案 AD题组三 交变电流“四值”的应用6．(单选)电阻R 1、R 2与交流电源按照如图10－1－15甲所示方式连接，R 1＝10 Ω、R 2＝20 Ω.合上开关S 后，通过电阻R 2的正弦交变电流i 随时间t 变化的情况如图乙所示．则( )．图10－1－15A ．通过R 1的电流的有效值是1.2 AB ．R 1两端的电压有效值是6 VC ．通过R 2的电流的有效值是1.2 2 AD ．R 2两端的电压有效值是6 2 V解析 由题图知流过R 2交流电电流的最大值I 2m ＝0.6 2 A ，有效值I 2＝I 2m 2＝0.6 A ，故选项C 错误；由U 2m ＝I 2m R 2＝12 2 V 知，U 2＝12 V ，选项D 错误；因串联电路电流处处相同，则I1m＝0.6 2 A，电流的有效值I1＝I1m2＝0.6 A，故选项A错误；由U1＝I1R1＝6 V，故选项B正确．答案 B7．(多选)如图10－1－16所示，闭合的矩形导体线圈abcd在匀强磁场中绕垂直于磁感线的对称轴OO′匀速转动，沿着OO′方向观察，线圈沿逆时针方向转动．已知匀强磁场的磁感应强度为B，线圈匝数为n，ab边的边长为l1，ad边的边长为l2，线圈的电阻为R，转动的角速度为ω，则当线圈转至图示位置时()．图10－1－16A．线圈中感应电流的方向为abcdaB．线圈中的感应电动势为2nBl2ωC．穿过线圈磁通量随时间的变化率最大D．线圈ad边所受安培力的大小为n2B2l1l22ωR解析当线圈转到图示的位置时，线圈的磁通量即将向右增加，由楞次定律结合安培定则可知，线圈中感应电流的方向为adcba，故A错误；当转到图示的位置时产生的电动势最大，由法拉第电磁感应定律可得，穿过线圈的磁通量的变化率最大．此时电动势的大小为：e＝2nBl2ωl12＝nBl1l2ω，B错误，C正确；线圈此时的感应电流大小为：I＝eR ＝nBl1l2ωR，所以ad边所受的安培力的大小为：F＝nBIl2，代入I可得：F＝n2B2l1l22ωR，D正确．答案CD8．(单选)一台小型发电机产生的电动势随时间变化的正弦规律图象如图10－1－17甲所示．电路组成如图乙所示，已知发电机线圈内阻为5.0 Ω，外接灯泡阻值为95.0 Ω，灯泡正常发光，则( )．图10－1－17A ．电压表的示数为220 VB ．电路中的电流方向每秒钟改变50次C ．灯泡消耗的功率为509 WD ．发电机线圈内阻每秒钟产生的焦耳热为24.2 J解析 电压表的示数应为有效值，U ＝U m 2·R R ＋r＝209 V ，A 项错；电路中的电流方向每秒钟改变100次，B 项错；P 灯＝U 2R ＝459.8 W ，C 项错；发电机线圈内阻的发热功率为P ′＝I 2r ＝⎝ ⎛⎭⎪⎫U R 2r ＝24.2 W ，每秒生热24.2 J ，D 项对． 答案 D9．(2013·福建卷，15)(单选)如图10－1－18所示，实验室一台手摇交流发电机，内阻r ＝1.0 Ω，外接R ＝9.0 Ω的电阻．闭合开关S ，当发电机转子以某一转速匀速转动时，产生的电动势e ＝102sin 10πt (V)，则( )．图10－1－18A ．该交变电流的频率为10 HzB ．该电动势的有效值为10 2 VC ．外接电阻R 所消耗的电功率为10 WD ．电路中理想交流电流表的示数为1.0 A解析 由e ＝102sin 10πt (V)知电动势的有效值E 有＝E m 2＝1022V ＝10 V ，故B 选项错误；电路中的理想电流表示数为电流的有效值：I 有＝E 有r ＋R ＝1.0 A ，故D 选项正确；电阻R 消耗的电功率P ＝I 2有·R ＝9.0 W ，故C 选项错误；交流电的角速度ω＝10π rad/s ，所以频率f ＝ω2π＝5 Hz ，故A 选项错误.答案 D10．(单选)如图10－1－19所示，矩形线圈面积为S ，匝数为N ，线圈电阻为r ，在磁感应强度为B 的匀强磁场中绕OO ′轴以角速度ω匀速转动，外电路电阻为R ，当线圈由图示位置转过60°的过程中，下列判断正确的是( )．图10－1－19A ．电压表的读数为NBSω2B ．通过电阻R 的电荷量为q ＝NBS 2(R ＋r )C ．电阻R 所产生的焦耳热为Q ＝N 2B 2S 2ωR π4(R ＋r )2D ．当线圈由图示位置转过60°时的电流为NSBω2(R ＋r )解析 线圈在磁场中转动产生正弦交流电，其电动势的最大值为E m ＝NBSω，电动势的有效值为E ＝NBSω2，电压表的读数等于交流电源的路端电压，且为有效值，则U ＝NBSωR 2(R ＋r )，A 错误；求通过电阻R 的电荷量要用交流电的平均电流，即q ＝I t ＝N ΔΦR ＋r ＝N ⎝ ⎛⎭⎪⎫BS －12BS R ＋r ＝NBS 2(R ＋r )，故B 正确；计算电阻R 上产生的焦耳热应该用有效值，则电阻R 产生的焦耳热为Q ＝I 2Rt ＝⎣⎢⎡⎦⎥⎤NBSω2(R ＋r )2R π3ω＝πN 2B 2S 2Rω6(R ＋r )2，故C 错误；线圈由图示位置转过60°时的电流为瞬时值，则符合电流瞬时值表达式，大小为i ＝NBSωR ＋r sin π3＝3NBSω2(R ＋r )，故D 错误． 答案 BB 深化训练——提高能力技巧11．(2013·西安五校联考)(单选)如图10－1－20所示，N 匝矩形导线框以角速度ω在磁感应强度为B 的匀强磁场中绕轴OO ′匀速转动，线框面积为S ，线框的电阻、电感均不计，外电路接有电阻R 、理想电流表和二极管D .二极管D 具有单向导电性，即正向电阻为零，反向电阻无穷大．下列说法正确的是( )．图10－1－20A ．图示位置电流表的示数为0B ．R 两端电压的有效值U ＝ω2NBS C ．一个周期内通过R 的电荷量q ＝2BS /RD ．交流电流表的示数I ＝ω2R NBS解析 图示位置电流表测的是有效值，故其示数不为0，选项A 错误；由于接有二极管，二极管D 具有单向导电性，由⎝ ⎛⎭⎪⎫ω2R NBS 2RT /2＝U 2T /R 解得R 两端电压的有效值U ＝ωNBS /2，交流电流表的示数I ＝ω2R NBS ，选项B 错误、D 正确；一个周期内通过R 的电荷量q ＝2NBS /R ，选项C 错误．答案 D12．(多选)如图10－1－21甲所示，将阻值为R ＝5 Ω的电阻接到内阻不计的正弦交变电源上，电流随时间变化的规律如图乙所示，电流表串联在电路中测量电流的大小．对此，下列说法正确的是( )．图10－1－21A ．电阻R 两端电压变化规律的函数表达式为u ＝2.5sin(200πt ) VB ．电阻R 消耗的电功率为1.25 WC ．如图丙所示，若此交变电流由一矩形线框在匀强磁场中匀速转动产生，当线圈的转速提升一倍时，电流表的示数为1 AD ．这一交变电流与图丁所示电流比较，其有效值之比为12解析 图乙所示电流的最大值为I m ＝0.5 A ，周期为T ＝0.01 s ，其角速度为ω＝2πT ＝200π rad/s ，由欧姆定律得U m ＝I m R ＝2.5 V ．所以R 两端电压的表达式为u ＝2.5sin(200πt ) V ，选项A 正确．该电流的有效值为I ＝I m 2，电阻R 消耗的电功率为P ＝I 2R ，解得P ＝0.625 W ，B 选项错误．○A 的示数为有效值，该交变电流由图丙所示矩形线圈在匀强磁场中匀速转动产生，当转速提升一倍时，电动势的最大值E m ＝nBSω为原来的2倍．电路中电流的有效值也是原来的2倍，为2×0.52A ≠1 A ．选项C 错误．图乙中的正弦交变电流的有效值为0.52A ．图丁所示的交变电流虽然方向发生变化，但大小恒为0.5 A ，可知选项D 正确．答案 AD。

专题限时集训(九) [专题九 恒定电流和交变电流](时间：45分钟)1．2012夏季，我国北方部分地区平均最高气温达39℃.为了解暑，人们用风扇降温．如图9—1所示为降温所用的一个小型电风扇电路简图，其中理想变压器的原、副线圈的匝数比为n ，原线圈接电压为U 的交流电源，输出端接有一只电阻为R 的灯泡L 和风扇电动机D ，电动机线圈电阻为r.接通电源后，电风扇正常运转，测出通过风扇电动机的电流为I ，下列说法错误的是( )图9—1A ．风扇电动机D 两端的电压为IrB ．理想变压器的输入功率为UI n ＋U 2n 2RC ．风度电动机D 输出的机械功率为UI n－I 2r D ．若电风扇由于机械故障被卡住，则通过原线圈的电流为URr n 2（R ＋r ）2．某一热敏电阻其阻值随温度的升高而减小，在一次实验中，将该热敏电阻与一小灯泡串联，通电后其电流I 随所加电压U 变化的图线如图9—2所示，M 为两个元件的伏安特性曲线的交点．则关于热敏电阻和小灯泡的下列说法中不正确的是( )图9－2A ．图中图线a 是小灯泡的伏安特性曲线，图线b 是热敏电阻的伏安特性曲线B ．图中图线b 是小灯泡的伏安特性曲线，图线a 是热敏电阻的伏安特性曲线C ．图线中的M 点，表示该状态小灯泡的电阻与热敏电阻的阻值相等D ．图线中M 点对应的状态，小灯泡的功率与热敏电阻的功率相等3．A 、B 两块正对的金属板竖直放置，在金属板A 的内侧表面系一绝缘细线，细线下端系一带电小球．两块金属板接在如图9—3所示的电路中，R 1为光敏电阻，R 2为滑动变阻器，R 3为定值电阻，当R 2的滑动触头P 在中间时闭合开关S ，此时电流表和电压表的示数分别为I 和U ，带电小球静止时绝缘细线与金属板A 的夹角为θ.已知电源电动势E 和内阻r 一定，光敏电阻随光照的增强电阻变小，以下说法正确的是( )图9－3A．保持光照强度不变，将滑动触头P向b端滑动，则R3消耗的功率变大B．保持滑动触头P不动，让R1周围光线变暗，则小球重新平衡后θ变小C．将滑动触头P向a端滑动，用更强的光照射R1，则电压表示数变小D．保持滑动触头P不动，用更强的光照射R1，则U的变化量的绝对值与I的变化量的绝对值的比值变小4．图9—4甲、乙中，电源电动势均为E＝12 V，内阻均为r＝3 Ω，R0＝1 Ω，直流电动机内阻R′0＝1 Ω.当调节滑动变阻器使R1＝2 Ω时，图甲电路输出功率最大．调节R2使图乙电路输出功率最大，且此时电动机刚好正常工作(额定功率为6 W)，则此时R2的阻值和电动机的内阻消耗的功率P为( )甲乙图9－4A．R2＝2 Ω，P＝4 W B．R2＝1.5 Ω，P＝6 WC．R2＝2 Ω，P＝6 W D．R2＝1.5 Ω，P＝4 W5．某同学将一直流电源的总功率P E、输出功率P R和电源内部的发热功率P r随电流I变化的图线画在了同一坐标系中，如图9—5中的a、b、c所示．下列判断错误的是( )图9－5A．直线a表示电源的总功率B．曲线c表示电源的输出功率C．电源的电动势E＝3 V，内阻r＝1 ΩD．电源的最大输出功率P m＝9 W6．如图9—6所示，电源电动势为E，内阻为r，R1、R2为定值电阻，L为小灯泡，R3为光敏电阻，当照射光强度增大时( )图9－6A．电压表的示数增大B．R2中电流增大C．小灯泡的功率减小D．电路的路端电压升高7．如图9—7所示电路中，A1、A2、A3为相同的电流表，C为电容器，电阻R1、R2、R3的阻值相同，线圈L的电阻不计．在某段时间内理想变压器原线圈内磁场的变化如图乙所示，则在t1～t2时间内( )图9－7A．电流表A1的示数比A2的小B．电流表A2的示数比A3的小C．电流表A1和A2的示数相同D．电流表的示数都不为零8．有一台交流发电机E，通过理想升压变压器T1和理想降压变压器T2向远处用户供电，输电线的总电阻为R，如图9—8所示．T1的输入电压和输入功率分别为U1和P1，它的输出电压和输出功率分别为U2和P2；T2的输入电压和输入功率分别为U3和P3，它的输出电压和输出功率分别为U4和P4.设T1的输入电压U1一定，当用户消耗的电功率变大时，有( )图9－8A．U2变小，U3变小B．U2变小，U4变大C．P1变小，P2变小 D．P2变大，P3变大9．在某交变电流电路中，有一个正在工作的理想变压器，如图9—9所示．它的原线圈匝数n1＝600匝，副线圈匝数n2＝120匝，交流电源的电动势e＝311sin100πt V(不考虑其内阻)，电压表和电流表对电路的影响可忽略不计，原线圈串联一个额定电流为0.2 A的保险丝，为保证保险丝不被烧断，则( )图9－9A．负载功率不能超过62 WB．副线圈电流最大值不能超过1 AC．副线圈电路中的电阻r不能小于44 ΩD．副线圈电路中电压表的读数为62 V10．如图9—10所示，理想变压器的原、副线圈匝数比为1∶5，原线圈两端的交变电压为u＝202sin100πt V．氖泡在两端电压达到100V时开始发光，下列说法中不正确的是( )图9－10A ．开关接通后，氖泡的发光频率为100 HzB ．开关接通后，电压表的示数为100 VC ．开关断开后，电压表的示数变大D ．开关断开后，变压器的输出功率变小11．电子灭虫器由两种主要部件组成：诱虫的黑光灯和杀虫的电网．黑光灯发出的紫外线能够引诱害虫飞近黑光灯，然后再利用黑光灯周围的交流高压电网将其“击毙”．如图9—11所示是电网的工作电路示意图，理想变压器将有效值为220 V 的交变电压变压，输送到电网，电网相邻两平行板电极间距为0.5 cm ，空气在常温下被击穿的临界电场强度为6220 V/cm.为防止两极间空气击穿而造成短路，理想变压器的原、副线圈的匝数应满足一定条件，则下列说法正确的是( )图9－11A ．此变压器为降压变压器，原、副线圈的匝数比n 1n 2>10 B ．此变压器为升压变压器，副、原线圈的匝数比n 2n 1<10 C ．此变压器为降压变压器，原、副线圈的匝数比n 1n 2<10 D ．此变压器为升压变压器，副、原线圈的匝数比n 2n 1>10专题限时集训(九)1．A [解析] 由变压器的原理可知，风扇电动机D 两端的电压为U n，由于电风扇中含有线圈，故不能利用欧姆定律求电压，选项A 错误；由变压器功率特点可知，理想变压器的输入功率等于灯泡L 和风扇电动机D 消耗的功率之和，灯泡L 消耗的功率为（U n ）2R ＝U 2n 2R，风扇电动机消耗的功率为UI n ，选项B 正确；风扇电动机D 输出的机械功率为UI n－I 2r ，选项C 正确；因为副线圈两端的电压为U n，若电风扇由于机械故障被卡住，则副线圈回路可视为纯电阻电路，该回路的等效电阻为R ＋r Rr ，所以副线圈中的电流为URr n （R ＋r ），通过原线圈的电流为URr n 2（R ＋r ），选项D 正确． 2．A [解析] 小灯泡的灯丝是一个纯电阻，其灯丝温度会随着通电电流而增大，阻值也随着增大，所以图中b 是小灯泡的伏安特性曲线；同理可知，热敏电阻的温度随着通电电流增大，其阻值会逐渐减小，图线a 是热敏电阻的伏安特性曲线，选项A 错误，选项B 正确；两个图线的交点M ，表示此状态下两个元件不仅电流相同，电压也相同，所以此时两者阻值相同，功率也相同，选项CD 正确．3．C [解析] 根据电路图可知，电阻R 3、R 2的aP 部分和R 1串联后组成电源的外电路，电压表测量路端电压，电流表测量干路电流，而平行板电容器两极板间的电压等于R 1两端电压，考虑到是直流电源，所以当电路稳定时，电容器可以看作是断开的．保持光照强度不变，将滑动触头P 向b 端滑动，R 2接入电路的电阻变大，外电路总内阻变大，干路电流变小，R 3消耗的功率变小，选项A 错误；保持滑动触头P 不动，当R 1周围光线变暗时，R 1的阻值增大，R 1两端电压也增大，A 、B 两板间电压增大，因为两板间距不变，所以板间场强增大，小球受到水平向右的电场力增大，重新平衡后θ变大，选项B 错误；将滑动触头P 向a 端滑动，R 2接入电路的电阻变小，用更强的光照射R 1，R 1的电阻也变小，则干路电流变大，路端电压变小，选项C 正确；U 的变化量的绝对值与I 的变化量的绝对值的比值等于电源的内阻r ，是定值，选项D 错误．4．D [解析] 两图中电源相同，它们的最大输出功率相同，根据图甲可知，当电流I ＝2A 时，电源的输出功率最大，最大值为P 出＝IE －I 2r ＝12 W ，图乙中电动机消耗的功率为6 W(包括输出的机械功率和内阻消耗的热功率)，R 2消耗的功率为6 W ，即I 2R 2＝6 W ，可得R 2＝1.5 Ω，电动机的内阻消耗的功率P ＝I 2R ′0＝4 W ，选项D 正确．5．D [解析] 电源的总功率为P E ＝EI ，电源的输出功率为P R ＝EI －I 2r ，电源内部的发热功率P r ＝I 2r ，所以直线a 表示电源的总功率，选项A 正确；曲线b 表示电源内部的发热功率，曲线c 表示电源的输出功率，选项B 正确；直线a 的斜率表示电动势E ，解得E ＝3 V ，由曲线b 上某点坐标可得电源内阻为1 Ω，选项C 正确；当外电路电阻等于电源内阻时，电源输出功率最大，P m ＝E 24r＝2.25 W ，对应曲线c 的最高点，选项D 错误． 6．A [解析] 照射光强度增大时，光敏电阻R 3的电阻值减小，外电路电阻减小，由闭合电路欧姆定律得，电路中总电流I 增大，所以定值电阻R 1的两端电压U 1增大，电路的路端电压U ＝E －Ir 减小，选项A 正确，选项D 错误；由以上分析知，并联电路部分的电压U 2＝U －U 1减小，所以通过定值电阻R 2的电流减小，由于电路总电流增大，故通过小灯泡的电流增大，小灯泡功率随之增大，选项BC 错误．7．C [解析] 理想变压器原、副线圈的磁场变化情况相同，由图乙知原线圈的磁场均匀变化，据法拉第电磁感应定律E ＝n ΔΦΔt ＝n ΔB Δt·S 知副线圈中产生恒定电流，线圈对直流电无阻碍作用，直流电不能通过电容器，所以电流表A 1、A 2的示数相同，A 3的示数为零，C 选项符合题意．8．D [解析] 由于U 1和T 1的线圈的匝数不变，根据U 1U 2＝n 1n 2得U 2不变，选项B 错误；用户功率P 4增大时，用户电流I 4随之增大，T 2的原线圈功率P 3＝P 4也增大，通过输电线的电流I R 增大，输电线上的电压降U R ＝I R R 增大，所以T 2的初级电压U 3＝U 2－I R R 减小，选项A 错误；因用户消耗的电功率P 4变大时，线路消耗的电功率P R ＝I 2R R 变大，由能量守恒定律得P 1＝P 2＝P 4＋P R 变大，选项C 错误，选项D 正确．9．C [解析] 由U 1U 2＝n 1n 2解得U 2＝44 V ，选项D 错误；由I 1I 2＝n 2n 1解得I 2≤1 A ，所以负载功率P 2＝U 2I 2≤44 W ，选项A 错误；副线圈中的电流最大值为I m ＝ 2 A ，选项B 错误；由R ＝U 22P 2得R≥44 Ω，选项C 正确．10．C [解析] 在解题时要注意变压器的三个决定关系，副线圈电压由线圈决定，则不论负载如何变化，电压表的读数不变，始终为有效值100 V ，B 正确，C 错误；每个交流电周期内氖管发光两次，每秒发光100次，则氖管发光频率为100 Hz ，A 正确；开关断开后，负载电阻增大、电流减小，则变压器的输出功率减小，D 正确．11．B [解析] 电网相邻两电极间的最高电压为U 2＝Ed ＝6220×0.5 V ＝3 110 V ，理想变压器输入电压的最大值为U 1m ＝220× 2 V ＝311 V ，根据变压器变压公式U 1U 2＝n 1n 2，变压器的副、原线圈的匝数比n 2n 1<10，为升压变压器，选项B 正确．。

传感器原理及其应用第一章传感器的一般特性1）信息技术包括计算机技术、通信技术和传感器技术，是现代信息产业的三大支柱。

2）传感器又称变换器、探测器或检测器，是获取信息的工具广义：传感器是一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。

狭义：能把外界非电信息转换成电信号输出的器件。

国家标准（GB7665-87）：定义：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置。

3）传感器的组成：敏感元件是直接感受被测量，并输出与被测量成确定关系的某一物理量的元件。

转换元件：将敏感元件输出的非电物理量转换成电路参数或电量。

基本转换电路：上述电路参数接入基本转换电路（简称转换电路），便可转换成电量输出。

4）传感器的静态性能指标（1）灵敏度定义: 传感器输出量的变化值与相应的被测量（输入量）的变化值之比,传感器输出曲线的斜率就是其灵敏度。

①纯线性传感器灵敏度为常数，与输入量大小无关；②非线性传感器灵敏度与x有关。

（2）线性度定义:传感器的输入-输出校准曲线与理论拟合直线之间的最大偏离与传感器满量程输出之比，称为传感器的“非线性误差”或“线性度”。

线性度又可分为：①绝对线性度：为传感器的实际平均输出特性曲线与理论直线的最大偏差。

②端基线性度：传感器实际平均输出特性曲线对端基直线的最大偏差。

端基直线定义：实际平均输出特性首、末两端点的连线。

③零基线性度：传感器实际平均输出特性曲线对零基直线的最大偏差。

④独立线性度：以最佳直线作为参考直线的线性度。

⑤最小二乘线性度：用最小二乘法求得校准数据的理论直线。

（3）迟滞定义：对某一输入量，传感器在正行程时的输出量不同于其在反行程时的输出量，这一现象称为迟滞。

即：传感器在正(输入量增大)反（输入量减小）行程中输出输入曲线不重合称为迟滞。

（4）重复性定义：在相同工作条件下，在一段短的时间间隔内，同一输入量值多次测量所得的输出之间相互偏离的程度。
