中空吹塑成型生产线共30页文档

• 型坯挤出的机头结构
• 型坯的挤出成型方法
第十六页，编辑于星期六：十五点 五分。
⑴型坯挤出的机头结构
• ①直通机头 • ②转角机头
• ③贮料缸机头 • ④多层机头
第十七页，编辑于星期六：十五点 五分。
第十八页，编辑于星期六：十五点 五分。
第十九页，编辑于星期六：十五点 五分。
第二十页，编辑于星期六：十五点 五分。
第三十二页，编辑于星期六：十五点 五分。
第三十三页，编辑于星期六：十五点 五分。
三．型坯的吹塑方法
• 1.横吹法 • 2.顶吹法 • 3.底吹法
第三十四页，编辑于星期六：十五点 五分。
第三十五页，编辑于星期六：十五点 五分。
四．吹塑成型制品的冷却
• 1.冷冻空气法 • 2.冷冻剂法 • 3.二氧化碳冷却法 • 4.空气和水绝热膨胀冷却法
所以从增加透明度的角度看，应适当 提高加工温度，降低模具温度。
第五十五页，编辑于星期六：十五点 五分。
2.双向拉伸过程的影响因素
•拉伸温度
•拉伸倍率
第五十六页，编辑于星期六：十五点 五分。Fra bibliotek⑴拉伸温度
各种树脂的最适宜拉伸温度有所差别，一 般取伸长率较大时的温度为拉伸温度，如PVC 和 PET，一般比Tg 高10～40℃。 PET为90～110℃， PVC为100～140℃，对PP则比熔点低5～40℃为宜， 一般为150℃。
⑷模温和冷却时间
模温过低，会使夹口处的塑料延伸性降低， 不易吹胀，并使该部分加厚，成型困难；
模温过高，冷却时间延长，生产周期长。 冷却时间过短，冷却不充分易导致制品变 形，收缩增大，表面无光泽。
第五十一页，编辑于星期六：十五点 五分。

61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！
中空吹塑成型生产线
51、没有哪个社会可以制订一部永远 适用的 宪法， 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿

五、片材吹塑
将压延或挤出成形(chénɡ xínɡ)的片材再加热，使之软化，放入型腔，
合模在片材之间通入压缩空气而成形(chénɡ xínɡ)出中空塑件。
第22页，共36页。
§9.2 真空成型
一、真空成型过程及原理
a.将塑料板材夹持固定在真空成型模具上；
b.将塑料板材加热到软化温度；
c.在真空成型模内抽真空使塑料板材紧贴在真空成型模型 (móxíng)内而成型；
30 15 3 55 0.4 顶吹 2:1 75~80 16.5 d=45mm 立式挤出
15 15 5 40 0.3~0.4 顶吹 2.5:1 80 22 d=89mm 立式挤出
第7页，共36页。
20 10 5 40 0.2~0.3 顶吹 2:1 7 12 d=89mm 立式挤出
60 20~30 10~15 120 0.69 顶吹 1.6:1 300 11.5 d=89mm 立式挤出
§9.1.1 挤出吹塑成型
二、挤出(jǐ chū)吹塑成型
1、吹塑过程：
(1)挤出型坯； (2)型坯达到预定长度时，夹住型 坯定位后合模； (3)型坯的头部成型或定径； (4)压缩空气导入型坯进行吹胀 并贴于型腔表壁成型； (5)塑件在模内经保压和冷却定 型； (6)排出压缩空气，开模取出塑件， 并对塑件进行修边、整饰。

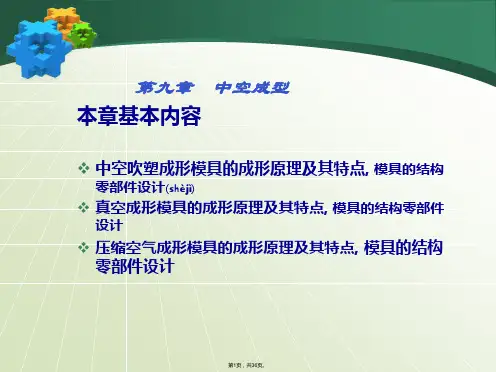

第九章 中空成型 本章基本内容
❖ 中空吹塑成形模具的成形原理及其特点, 模具的结构
零部件设计(shèjì)
❖ 真空成形模具的成形原理及其特点, 模具的结构零部件
设计
❖ 压缩空气成形模具的成形原理及其特点, 模具的结构 零部件设计
第1页，共36页。
中空吹塑成型原理
利用聚合物推迟高弹形变的松驰时间的温度依赖性，在聚 合物玻璃化温度以上的Tf附近，使聚合物半成品（管，中空

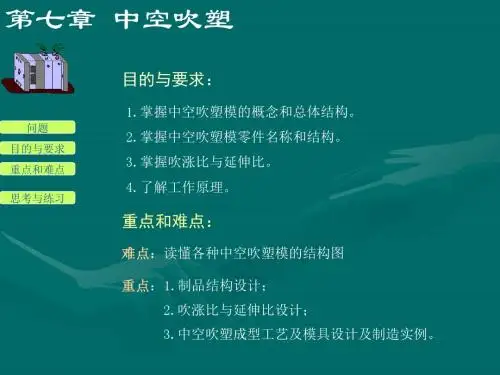

第七章 中空吹塑
• 问题 目的与要求 重点和难点 思考与练习 现有数个公司正要用8一腔室模具生产聚氯乙烯瓶子，它01的材料是经过改 性的，以降低其热敏性。 现已明显，采用较大的机器，较高的合模压力和较 大的压板面积将能经济地生产出4升以下的塑料瓶。精确的瓶颈和无下脚料 这样的优点将能逐步补偿工模具的较高成本。 由于机器的发展（增加段数）和模具设计的革新，未来的开发工作将致力于 树脂定向性的改善。模具设计技术的进步已能制造偏颈塑料瓶、方颈塑料瓶， 可使瓶底上带精密的槽，和减少整个瓶壁的厚度，缩短制作时间。 模具设计的发展将使注塑吹塑成型逐步进入家用化学品、玩具，特别是食品 容器市场。 新型的流线型歧管加上改进的含丙烯腈树脂和聚氯乙烯树脂已经使多腔室操 作成为现实，尽管这些树脂是热敏性的。一个8一腔室模具已成功地用于聚 氯乙烯加工，数个12一腔室的模具目前已应用于含丙烯睛树脂瓶的生产。
第七章 中空吹塑
• 聚酯塑料瓶(PET)是当前最主要的包装容器之一，主要用于药品、碳酸饮料的包装，还可 用于酒类、茶饮料、果汁、矿泉水、食用油、调味品、化妆品、农药与洗涤剂等液体的 包装。作为药品包装容器，聚酯瓶具有多种优点。首先，聚酯瓶质量轻、成型容易且瓶 体牢固。强度和弹性明显高于其它塑料材料，可以承受相当大的冲击力而不破损，最适 合作为壁薄、质轻、强度高的药品包装瓶。PET瓶在我国上世纪80年代初问世后，便以锐 不可当的势头迅速发展。短短的二十几年时间便成为全球最主要的液体及固体包装容器。 在药品包装领域的应用中，在装药容积相同的情况下，PET瓶重量只相当于玻璃瓶的1／ 10左右；同样直径的包装瓶，PET瓶的容量是玻璃瓶的1.5倍。用PET原料可以制作透明或 不透明棕色的瓶体。其次，药用PET瓶具有良好的气体阻隔性。在常用的塑料材料中， PET瓶阻隔水汽、氧气性能最为优良，可完全满足药品包装的特殊存储要求。PET具有优 良的耐化学药品性能，能用于除强碱和部分有机溶剂外的所有物品的包装。第三，PET 树脂的回收利用率高于其它塑料，作为废弃物燃烧处理时，由于它的燃烧热卡值低而易 燃，而且不产生有害气体。第四，用PET制造的食品包装符合食品卫生要求，因为PET树 脂不仅是一种无害树脂，而且还是一种没有任何添加剂的纯粹树脂，通过了包括美国、 欧洲和日本在内的相当严格的食品卫生法的检验，被认为是一种合格并安全的药品和食 品包装材料。这些优点使聚酯瓶成为塑料中的佼佼者。目前，全世界聚酯产量正以两位 数的速率增长。以聚酯为主要原料制成的药用塑料瓶无论从外观、光泽，还是理化性能 和质量保证方面都是目前最理想的包装产品之一。

汽车行业
其他领域
如塑料瓶、桶、罐等中 空塑料容器的生产。
用于生产各种塑料包装 盒、包装瓶等。
制造汽车零部件，如油 箱、冷却液容器等。
如建筑、农业、医疗等 行业的塑料制品制造。
02 中空吹塑成型生产线工作 原理
塑料原料
塑料原料
中空吹塑成型生产线所使用的塑料原料主要有聚乙烯、聚丙烯、聚氯乙烯等， 这些原料具有良好的塑性和加工性能，清洁，保持设备整 洁，防止污垢和杂质的积累。
常见故障排除
吹塑制品缺陷
检查模具、气路、加热系统等是否正常，确保吹 塑过程中温度、压力、时间等参数设置合理。
机械故障
定期检查传动系统、气动系统、电机等部件是否 正常，及时更换磨损件。
控制系统异常
检查控制系统的电路、传感器、执行器等是否正 常，确保信号传输无误。
高效
中空吹塑成型生产线自动化程度高，生产效率高，可实现大规模生产。
灵活
生产线可根据不同产品需求进行快速调整，适应性强。
环保
生产过程中产生的废料可回收再利用，降低环境污染。
生产线组成与功能
加热与熔化系统
将塑料原料加热至熔融状态， 为后续的吹塑成型提供必要的 塑性条件。
冷却与脱模系统
对成型后的塑料制品进行冷却， 使其稳定成型，并从模具中脱 出。
项目13认识中空吹塑成型生产线
contents
目录
• 中空吹塑成型生产线简介 • 中空吹塑成型生产线工作原理 • 中空吹塑成型生产线操作流程 • 中空吹塑成型生产线维护与保养 • 中空吹塑成型生产线发展趋势与展望
01 中空吹塑成型生产线简介
定义与特点
定义
中空吹塑成型生产线是一种塑料加工设备，通过将塑料原料加热、熔 化、吹胀、冷却等工艺过程，制造出各种中空塑料制品。

• 聚氯乙烯因为有较好的透明度和气密性，所以在烯树脂和助剂的开发，以及拉伸吹塑技术的发展，聚氯乙烯容 器在食品包装方面的用量迅速增加，并且已经开始用于啤酒和其它含有二氧化碳气体 饮料的包装。
• 线形聚酯材料是近几年进入中空吹塑领域的新型材料。由于其制品具有光泽的外观、 优良的透明性、较高的力学强度和容器内物品保存性较好，废弃物焚烧处理时不污染 环境等方面的优点，所以在包装瓶方面发展很快，尤其在耐压塑料食品容器方面的使 用最为广泛。
塑料工艺
中空吹塑产品
塑料工艺
中空吹塑产品
塑料工艺
中空吹塑产品
塑料工艺
中空吹塑产品
塑料工艺
中空吹塑产品
中空吹塑简要介绍
塑料工艺
• 中空吹塑工艺是将挤出或注射成型所得 的半熔融态管坯(型坯)置于各种形状的模 具中，在管坯中通入压缩空气将其吹胀， 使之紧贴于模腔壁上，再经冷却脱模得 到中空制品的成型方法。其成型过程包 括塑料型坯的制造和型坯的吹塑。
拉伸倍率直接影响瓶子的性能。拉伸倍率高，
拉伸强度和冲击强度高，跌落强度也高。线形
聚酯比聚氯乙烯拉伸倍率高，这也是线形聚酯
瓶强度高的原因。另外，拉伸倍率高也能提高 阻止气体渗透的性能。
思考题
塑料工艺
• 1、常用吹塑成型方法有哪几种，各自有何特点？ • • 2、用于吹塑的机头有哪几种？分别适用于什么情
– ４、打开模具，取出制品。
塑料工艺
二、管坯制造过程中的影响因素
• 1、原料的选择 首先要求原料的性能满足制品的使用要求，尤其是气密性和耐冲击
性；其次是原料的加工性能必须符合吹塑工艺的要求。
如：高密度聚乙烯取0.94-0.96克／厘米熔体指数范围。低熔体指数 树脂吹塑时有利于防止型坯下垂，容易得到壁厚均匀的管坯。但是螺杆 转速增高时，低熔体指数的树脂外观粗糙。因此对于上述熔体指数范围 的选用，大中型吹塑制品以防止型坯下垂为主，宜偏低一些，分子量大 的；小型吹塑制品选偏高一些，分子量小的。

广东轻工职业技术学院高分子教研室
总结
加工材料工艺参数设定
由于高密度聚乙烯分子量大、结晶度较高，所以其机械强度比低 密度聚乙烯高，因此，聚乙烯桶一般选用高密度聚乙烯或线性低密度 聚乙烯生产，考虑到挤出吹塑成型加工的特点，低密度聚乙烯的熔体 流动速率（MFR）一般应在0.08～1.4g/10min，而吹塑用高密度聚乙 烯的MFR多为0.25～0.35g/10min。MFR过小，成型加工困难；MFR 过大，则容易引起型坯下垂。一般选用中空级树脂。 聚乙烯属于非极性聚合物，一般不吸湿，因此聚乙烯原料在吹塑 成型前不必干燥，只要根据制品的要求进行染色（或用色母料）或不 染色。
广东轻工职业技术学院高分子教研室
三.任务的实施 任务的实施
生产线开机准备
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 物料预干燥到指定要求。 根据产品品种、尺寸，选定机头规格，按顺序安装：装机头法兰、多 孔板及过滤网、模体、口模；根据需要确定是否更换过滤网。 检查水路、气路和各部件是否正常工作。 调整口模各处间隙均匀，检查主机与辅机中心线是否对准。 检查加料斗，不得有异物存在，尤其是金属和其它坚硬杂物。 整机各部位都达到预设温度后，稳定30分钟左右再投料试机。 整机各部位都达到预设温度后，稳定30分钟左右再投料试机。 启动运转设备，速度由快到慢，检查运转是否正常，观察仪表工作状 态。 接好压缩空气管，气管通道必须保持畅通。 锁模装置在成型前进行无负荷运转检查。
广东轻工职业技术学院高分子教研室
四.任务深化
相关支持知识： 相关支持知识：
①挤出速度与成型周期控制方法； 挤出速度与成型周期控制方法； ②成型工艺控制的关键要素； 成型工艺控制的关键要素； ③开机、关机过程基本步骤 开机、
广东轻工职业技术学院高分子教研室

认识中空吹塑成型生产线
•
6、黄金时代是在我们的前面，而不在 我们的 后面。
•
7、心急吃不了热汤圆。
•
8、你可以很有个性，但某些时候请收 敛。
•
9、只为成功找方法，不为失败找借口 (蹩脚 的工人 总是说 工具不 好)。
•
10、只要下定决心克服恐惧，便几乎 能克服 任何恐 惧。因 为，请 记住， 除了在 脑海中 ，恐惧 无处藏 身。-- 戴尔． 卡耐基 。
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
பைடு நூலகம்

中空制品的吹塑包括以下三个主要方法。 (1)挤出吹塑 (2)注射吹塑 (3)拉伸吹塑
下一页 返回
模块七 中空吹塑成型
此外，还有多层吹塑、压制吹塑、蘸涂吹塑、发泡吹塑、三维吹塑等。 中空吹塑的工艺条件，要求吹胀模具中型坯的压缩空气必须干净。 用于中空吹塑的塑料品种有聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯、线
形成密封使之不溢料。它也使流道加长，减小了塑料的离模膨胀和可能 出现的熔体破裂现象。密封环产生的背压能迫使一些塑料沿着活塞向上 流动，通过泄料口排出，这样就防止了材料分解，而分解现象常会影响 注出型坯的尺寸。
上一页 下一页 返回
项目一 挤出吹塑
在机头安装口模和芯模通常是确定型坯尺寸和形状的最后因素。 一个制品是否能成功地进行模塑，选择正确的机头很重要，为了做出选
模块七 中空吹塑成型

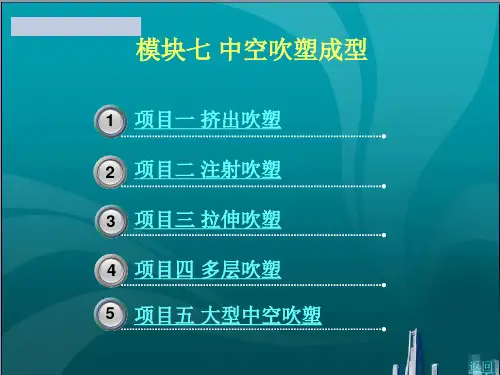

1 项目一 挤出吹塑 2 项目二 注射吹塑 3 项目三 拉伸吹塑 4 项目四 多层吹塑 5 项目五 大型中空吹塑
返回
模块七 中空吹塑成型
中空吹塑成型是将从挤出机挤出的、尚处于软化状态的管状热塑性塑料 坯料放入成型模内，然后通入压缩空气，利用空气的压力使坯料沿模腔 变形，从而吹制成颈口短小的中空制品，是第三种最常用的塑料加工方 法，同时也是发展较快的一种塑料成型方法。吹塑用的模具只有阴模(凹 模)，与注塑成型相比，设备造价较低，适应性较强，可成型性能好(如 低应力)、具有复杂起伏曲线(形状)的制品。
择，必须了解每种类型机头的组成元件。 1.聚流型 聚流型能从它的形状识别，机头是锥形的，安装时小直径指向下面。这
种类型的机头必须向上移动到储料缸上而使材料流出机头，在成型期间 允许物料存聚在机头中，然后在活塞推动下材料流出程控机头。 2.散流型 这种机头能通过扩散的形状来识别。

第七章 中空吹塑成型
型坯长度控制
课件
中 空 吹 塑 型坯切断装置 成 型 切断装置要适应不同塑料品种的性能。在两瓣 设 模组成的吹胀模具中，是依靠模腔上、下口加 备 工成刀刃式切料口切断型坯。
型坯的长度直接影响吹塑制品的质量和切除尾 料的长短，尾料涉及原材料的消耗。型坯长度 决定于在吹塑周期内挤出机螺杆的转速。转速 快，型坯长，转速慢，型坯短。
注射—吹塑： 精度高，质量好，价高，适于批
量大产品。
根据管坯层数不同分类： 单层吹塑 多层吹塑 综合性能好，生产复杂，适于包装
要求高的产品包装
第七章 中空吹塑成型 中空吹塑分类及特点
根据成型工艺不同分类

课件
普通吹塑
7.1 概 述

拉伸吹塑：产品经拉伸，强度高，气密性好。
挤出—拉伸—吹塑(简称挤—拉—吹) 注射—拉伸—吹塑(简称注—拉—吹)
第七章 中空吹塑成型却作用
对于粘度较低、容易变形的取较低值 对于粘度和模量较高的塑料取较高值
7.3 挤 出 吹 塑 工 艺
大容积和薄壁制品宜用较高压力
小容积和厚壁制品则使用较低压力
第七章 中空吹塑成型
鼓气速率
课件
鼓气速率大，可缩短型坯的吹胀时间，使制品
7.3 挤 出 吹 塑 工 艺
§打开模具，取出制品。
第七章 中空吹塑成型 影响制品质量的主要因素
型坯温度和挤出速度 熔体温度偏低
课件
7.3
熔体温度均匀 挤 出 挤出速度较慢 吹 塑 工 经验公式 艺
a 158L2 / v
型坯的离模膨胀
型坯的长度和挤出速度的关系
第七章 中空吹塑成型
螺杆转速
课件

16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读而生。——布尔沃
认识中空吹塑成型生产线
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克
END

承 诺，踏 上旅途 ，义无 反顾。 40、对时间的价值没有没有深切认识 的人， 决不会 坚韧勤 勉。
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特

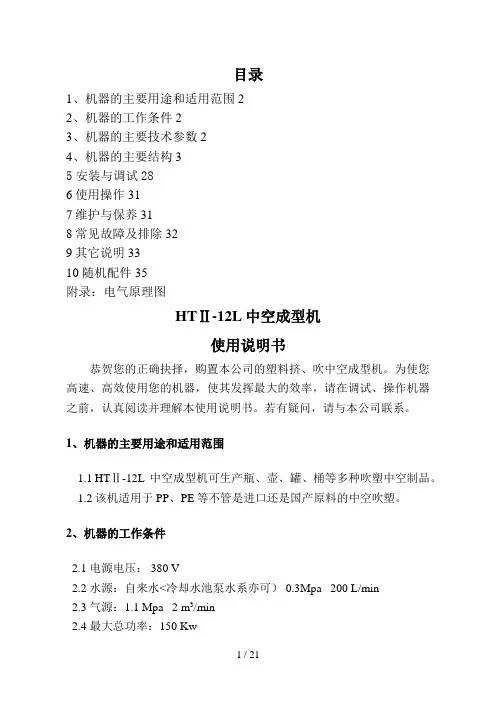

认识中空吹塑成型生产线-吹塑机
36、“不可能”这个字(法语是一个字 )，只 在愚人 的字典 中找得 到。--拿 破仑。 37、不要生气要争气，不要看破要突 破，不 要嫉妒 要欣赏 ，不要 托延要 积极， 不要心 动要行 动。 38、勤奋，机会，乐观是成功的三要 素。(注 意：传 统观念 认为勤 奋和机 会是成 功的要 素，但 是经过 统计学 和成功 人士的 分析得 出，乐 观是成 功的第 三要素 。

广东轻工职业技术学院高分子教研室
三.任务的实施
①教学工厂相关知识
ห้องสมุดไป่ตู้的讲解； ②图书馆上网学生
查阅相关资料，制定拆
装计划；
③教学工厂认识生产
线及拆装模头；
广东轻工职业技术学院高分子教研室
三.任务的实施
挤吹成型模具设计点：
分型面 型腔 模具切口 模具中的镶件 排气 模具冷却
⑤ 由于一般没有阳模，吹塑制品上较深的凹陷也能脱模（尤
其对硬度较低的塑料），一般不需要滑动嵌块。
广东轻工职业技术学院高分子教研室
认识
对吹塑模具的要求主要有：
① 可成型形状复杂的制品； ② 能有效地夹断型坯，保证制品接合统的强度； ③ 能有效地排气； ④ 能快速、均匀地冷却制品，并减小模具壁内的温度梯度以减 小成型时间与制品翘曲。 吹塑模具对材料的要求较低，选择范围较宽吹塑模具材 料的选择要综合考虑导热性能、强度、耐磨性能、耐腐蚀性 能、抛光性能、成本以及所用塑料与生产批量等因素。
五.归纳总结
①生产线认识辨别能力；
②控制面板的识别能力； ③成型模具的拆装能力；
④机头结构的分析、设计能力；
⑤方法能力；（主要学习技巧方面）
⑥社会能力；（主要职业精神、团结协作方面）
广东轻工职业技术学院高分子教研室
六.创新拓展
①生产线与以前的成型
方法有什么区别联系； ②什么是贮料缸，有什
么作用，目前有什么趋
三.任务的实施
机头结构形式
吹塑机头的结构和形式， 根据制品容积的大小、变 量和工艺方式来选择。一
般分为：转角机头、直通
式机头和带储料缸式机头 三种类型。绝大多数吹塑 是采用出口向下的转角式 机头。

then captured by closing it into a cooled metal mould. Air is then blown into the parison, inflating it into the shape of the hollow bottle, container or part. After the plastic has cooled sufficiently, the mould is opened and the part is ejected.
7.1 概述 Introductin
塑料工艺
一、吹塑成型的历史
The first blow molding patent in the United States was awarded to Saml T. Armstrong in 1851. Although the idea of blow molding was patented in 1851, blow molding was not manufactured for production till 1958.That was when John H. Breck introduced shampoo in a highdensity polyethylene bottle, and a European supplier of foods used rigid polyvinyl chloride (PVC) as a liquid container. The first plastic containers were more expensive than glass containers, but the price of high-density polyethylene quick fell in 1959 to $0.38 per pound. The growth of blow molding can be contributed to many factors, but the development of high-density polyethylene was the major reason blow molding had an explosive growth in the late 1950's and early 1960's.
