ups选用原则UPS选用原则UPS（不间断电源）作为一种重要的电力设备，在现代生活和工作中起到了至关重要的作用。

为了确保UPS的可靠性和稳定性，正确的选用UPS至关重要。

本文将介绍UPS选用的原则，帮助读者了解如何正确选择适合自己需求的UPS设备。

1.负载容量选择：根据实际需要确定所需的UPS负载容量。

首先需要计算所需供电设备的总功率，然后根据UPS的功率因数和负载率，计算出所需的UPS负载容量。

这样可以确保UPS能够提供足够的电力支持。

2.输出电压选择：根据所需供电设备的电压要求，选择合适的UPS 输出电压。

通常情况下，UPS的输出电压应与所需供电设备的电压一致，以确保设备正常运行。

3.电池容量选择：UPS的电池容量决定了其供电时间。

根据所需供电设备的重要性和停电发生的频率，选择合适的UPS电池容量。

较大的电池容量可以提供更长的供电时间，但同时也会增加成本和体积。

4.输入电压范围选择：UPS通常具有广泛的输入电压范围，可以适应不同的电网条件。

根据实际情况，选择适合自己的UPS输入电压范围。

如果所在地区的电网波动较大，建议选择具有较宽输入电压范围的UPS设备。

5.输出波形选择：根据所需供电设备的要求，选择合适的UPS输出波形。

常见的UPS输出波形有纯正弦波、近似正弦波和方波。

对于对电力质量要求较高的设备，建议选择纯正弦波输出的UPS设备。

6.可靠性选择：UPS的可靠性是衡量其性能的重要指标。

选择具有高可靠性的UPS设备，可以提高系统的稳定性和可靠性。

可以通过查询产品的可靠性指标、用户评价等信息来评估UPS设备的可靠性。

7.维修和售后服务选择：UPS作为一种重要的电力设备，需要有可靠的维修和售后服务支持。

在选择UPS设备时，要考虑供应商的维修和售后服务能力，确保在出现故障时能够及时得到维修和支持。

8.成本选择：在选择UPS设备时，要综合考虑设备的价格、运维成本和维修成本。

不仅要考虑设备的购买成本，还要考虑设备的耗电量、电池寿命和维修费用等因素。

UPS的选用与安装方法1、ＵＰＳ的类型及输出波形的选择ＵＰＳ有不同的类型，它们的输出波形也各不相同，且各有优缺点，在实际应用中，需要根据不同特点进行选择（1）在线式正弦波ＵＰＳ的主要特点在线式正弦波ＵＰＳ的主要特点如下：①市电正常或中断期间，在线式ＵＰＳ均由逆变器给负载供电，并且在市电中断时，内部转换时间几乎为零。

当市电电压变化范围为１８０～２５０Ｖ时，输出电压稳定在２２０（１±３％）Ｖ，频率稳定在５０（１±１％）Ｈｚ，波形失真系数小于３％。

与后备式ＵＰＳ相比，在线式ＵＰＳ具有优良的电压瞬态特性，在１００％加载或减载时，输出电压变化范围小于５％，且持续时间在１～３个周期。

①在线式ＵＰＳ中，由于采用了输入、输出变压器及光电耦合器件，“强电”驱动部分与“弱电”控制部分可实现电气隔离，极大地提高了线路工作的可靠性。

①在线式ＵＰＳ一般采用２０ｋＨｚ脉宽调制技术，噪声较小，一般均小于５０ｄＢ。

（2）后备式正弦波ＵＰＳ的主要特点后备式正弦波ＵＰＳ采用了抗干扰式分级调压技术。

当市电电压变化范围为１８０～２５０Ｖ时，输出电压稳定在２２０（１±５％）Ｖ，频率稳定在５０（１±５％）Ｈｚ，波形失真系数在５％左右，且过载时，失真系数将有所增大。

因此，后备式ＵＰＳ的负载应在额定值的３０％以上。

市电中断时，ＵＰＳ内部转换时间约４ｍｓ。

（3）后备式方波ＵＰＳ的主要特点后备式方波ＵＰＳ的主要特点如下：①后备式方波ＵＰＳ也采用了抗干扰式分级调压技术，当市电电压变化范围为１８０～２５０Ｖ时，输出电压稳定在２２０（１±５％）Ｖ，频率稳定在５０（１±１０％）Ｈｚ。

市电中断时，ＵＰＳ内部需要４～９ｍｓ的转换时间。

①后备式方波ＵＰＳ中，逆变器输出的方波脉冲宽度和峰值是负载电流的函数，负载越重，方波宽度越宽，方波的峰值越小；轻载时，则与之相反；空载时，方波宽度最窄，电压峰值最大，约为３１１Ｖ左右，同时输出方波中含有大量高次谐波分量。

UPS_选型与配置分析UPS（不间断电源）是一种能够在电网断电时为电力设备提供应急电力的设备。

由于其在电力供应不稳定和电力中断的情况下起到关键作用，因此在选型和配置UPS时需要仔细分析以确保其能够满足用户的需求。

首先，在选择UPS时，需要考虑以下几个方面：1.负载需求：考虑到UPS将为电力设备提供应急电力，需要确定所需供电负载的容量和功率要求。

这可以通过查看设备的技术规格和计算每个设备的能耗来确定。

在选取UPS容量时，需要确保其能够满足负载需求并有一定的冗余。

2.电池容量与支持时间：UPS的最重要功能在于提供电力供应，因此需要选择具有足够电池容量的型号，以确保在断电时提供足够的支持时间。

支持时间取决于所需供电负载的能耗和UPS的电池容量。

3.电网质量和稳定性：如果所在地区的电力供应质量较差，经常发生电力中断或电力波动，需要选择能够输出稳定电力的UPS。

这种设备需要具备更高的电压调节能力和更强的输入电压范围。

4.备用能力和可靠性：UPS作为关键设备，需要具备较高的可靠性以保证连续供电。

因此，在选型时要考虑UPS的备用能力和设计。

5.用户需求：用户还需要考虑一些额外的需求，比如UPS的尺寸和重量，以及安装和维护的便利性等。

在完成UPS的选型后，还需要考虑一些配置方面的问题：1.并联：当负载需求过大时，可以考虑将多个UPS并联以扩展UPS的供电能力。

这样可以提高系统的可靠性和容错能力。

2.配电：UPS的输出通常需要经过配电系统提供给电力设备。

在配置UPS时，需要确定适当的配电系统，确保其能够满足负载需求，并具备过载保护和电源管理功能。

3.监控：为了能够及时监测UPS的状态和性能，有必要选择具有监控功能的UPS型号。

这些功能通常包括电池状态监测、负载监测和告警功能等。

4.维护：UPS的维护对于其长期稳定运行非常重要。

在配置UPS时要注意易于维护的设计和易于更换的部件。

最后，选型和配置UPS需要综合考虑用户需求、环境条件和设备特性等因素。

UPS是一种高质量、高可靠性的独立电源，是一种蓄电池静止型不间断供电装置。

它由整流器、逆变器、交流静态开关和蓄电池组组成。

平时，市电经整流器变为直流对蓄电池浮充电，同时经逆变器输出高质量的交流净化电源供重要负载，使其不受市电的电压、频率、谐波干扰。

当市电因故停电时，系统自动切换到蓄电池组，蓄电池放电，经逆变器对重要负荷供电。

GB50052---1995《供配电系统设计规范》中的强制性条文规定："一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源。

"柴油发电机组可以作为应急电源，但其反应速度太慢，要15分钟左右，才能恢复供电，这与现代化的通信及网络信息数据流无法匹配。

因此，工程中的一些重要部门和系统必须考虑不间断电源UPS 供电。

1.交流不间断电源系统供电在下列情况下应设计并采用交流不间断电源系统供电：(1)对供电可靠性要求较高，采用备用电源自动投人方式或柴油发电机组应急自启动方式等仍不能满足要求时。

(2)一般稳压稳频设备不能满足要求时。

(3)需要保证顺序断电安全停机时。

(4)电子计算机系统实时控制时。

(5)电子计算机系统联网运行时。

计算机设备对电源要求质量较高，不仅要求采用不间断供电系统，而且要求电源电压波动在一定范围以内才能正常工作。

网络数据传输设备要求电源电压的波动在±5%以内。

2.UPS的特性UPS是一种高质量、高可靠性的独立电源，是一种蓄电池静止型不间断供电装置。

它由整流器、逆变器、交流静态开关和蓄电池组组成。

平时，市电经整流器变为直流对蓄电池浮充电，同时经逆变器输出高质量的交流净化电源供重要负载，使其不受市电的电压、频率、谐波干扰。

当市电因故停电时，系统自动切换到蓄电池组，蓄电池放电，经逆变器对重要负荷供电。

UPS的不间断特性体现在其"同步切换"工作程序上，当市电与逆变器进行切换时，其控制系统会适时地检测市电的同步范围，在市电不超限时，逆变器实现"先通后断"的供电，从而保证了供电系统的"无间断切换"。

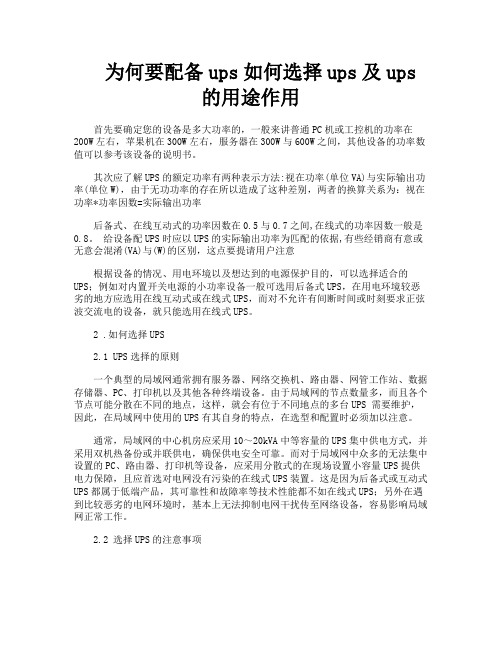

为何要配备ups如何选择ups及ups的用途作用首先要确定您的设备是多大功率的，一般来讲普通PC机或工控机的功率在200W左右，苹果机在300W左右，服务器在300W与600W之间，其他设备的功率数值可以参考该设备的说明书。

其次应了解UPS的额定功率有两种表示方法:视在功率(单位VA)与实际输出功率(单位W)，由于无功功率的存在所以造成了这种差别，两者的换算关系为：视在功率*功率因数=实际输出功率后备式、在线互动式的功率因数在0.5与0.7之间,在线式的功率因数一般是0.8。

给设备配UPS时应以UPS的实际输出功率为匹配的依据,有些经销商有意或无意会混淆(VA)与(W)的区别，这点要提请用户注意根据设备的情况、用电环境以及想达到的电源保护目的，可以选择适合的UPS；例如对内置开关电源的小功率设备一般可选用后备式UPS，在用电环境较恶劣的地方应选用在线互动式或在线式UPS，而对不允许有间断时间或时刻要求正弦波交流电的设备，就只能选用在线式UPS。

2 .如何选择UPS2.1 UPS选择的原则一个典型的局域网通常拥有服务器、网络交换机、路由器、网管工作站、数据存储器、PC、打印机以及其他各种终端设备。

由于局域网的节点数量多，而且各个节点可能分散在不同的地点，这样，就会有位于不同地点的多台UPS 需要维护，因此，在局域网中使用的UPS有其自身的特点，在选型和配置时必须加以注意。

通常，局域网的中心机房应采用10～20kVA中等容量的UPS集中供电方式，并采用双机热备份或并联供电，确保供电安全可靠。

而对于局域网中众多的无法集中设置的PC、路由器、打印机等设备，应采用分散式的在现场设置小容量UPS提供电力保障，且应首选对电网没有污染的在线式UPS装置。

这是因为后备式或互动式UPS都属于低端产品，其可靠性和故障率等技术性能都不如在线式UPS；另外在遇到比较恶劣的电网环境时，基本上无法抑制电网干扰传至网络设备，容易影响局域网正常工作。

UPS不间断电源原理与选用配备技巧1.UPS不间断电源原理UPS的中文意思为“不间断电源”，是英语“Uninterruptible Power Supply”的缩写，它可以保障计算机系统在停电之后继续工作一段时间以使用户能够紧急存盘，使您不致因停电而影响工作或丢失数据。

它在计算机系统和网络应用中，主要起到两个作用：一是应急使用，防止突然断电而影响正常工作，给计算机造成损害;二是消除市电上的电涌、瞬间高电压、瞬间低电压、电线噪声和频率偏移等“电源污染”，改善电源质量，为计算机系统提供高质量的电源。

从基本应用原理上讲，UPS是一种含有储能装置，以逆变器为主要元件，稳压稳频输出的电源保护设备。

主要由整流器、蓄电池、逆变器和静态开关等几部分组成。

1)整流器：整流器是一个整流装置，简单的说就是将交流(AC)转化为直流(DC)的装置。

它有两个主要功能：第一，将交流电(AC)变成直流电(DC)，经滤波后供给负载，或者供给逆变器;第二，给蓄电池提供充电电压。

因此，它同时又起到一个充电器的作用;2)蓄电池：蓄电池是UPS用来作为储存电能的装置，它由若干个电池串联而成，其容量大小决定了其维持放电(供电)的时间。

其主要功能是：1当市电正常时，将电能转换成化学能储存在电池内部。

2当市电故障时，将化学能转换成电能提供给逆变器或负载;3)逆变器：通俗的讲，逆变器是一种将直流电(DC)转化为交流电(AC)的装置。

它由逆变桥、控制逻辑和滤波电路组成;4)静态开关：静态开关又称静止开关，它是一种无触点开关，是用两个可控硅(SCR)反向并联组成的一种交流开关，其闭合和断开由逻辑控制器控制。

分为转换型和并机型两种。

转换型开关主要用于两路电源供电的系统，其作用是实现从一路到另一路的自动切换;并机型开关主要用于并联逆变器与市电或多台逆变器。

目前，主流的UPS厂商有APC、山特等，都提供各种级别的UPS满足不同用户群的需要。

从原理上来说，UPS是一种集数字和模拟电路,自动控制逆变器与免维护贮能装置于一体的电力电子设备;从功能上来说，UPS可以在市电出现异常时,有效地净化市电;还可以在市电突然中断时持续一定时间给电脑等设备供电,使你能有充裕的时间应付;从用途上来说，随着信息化社会的来临，UPS广泛地应用于从信息采集、传送、处理、储存到应用的各个环节，其重要性是随着信息应用重要性的日益提高而增加的。

UPS_选型与配置分析UPS（不间断电源）是一种用以提供电力支持的设备，其功能是在电网电压发生异常时，通过内部的蓄电池供电，保证用户设备的正常运行。

UPS选型与配置分析是指根据用户的需求和环境条件，选择合适的UPS设备，并进行相应的配置。

以下将从选型和配置两个方面进行分析。

选型分析：1.负载容量：根据用户的需求，确定UPS的负载容量。

一般来说，UPS的负载容量应要略大于实际负载功率，以留有一定的余量。

用户需计算所有设备的功率需求，确定所需的UPS容量。

2.运行时间：确定UPS所需的运行时间。

用户需考虑到电网供电中断的持续时间和可能的后备电源，以确定UPS的所需运行时间。

较长的运行时间将需要更大容量的蓄电池。

3.输入/输出电压：根据用户的需求和现有的电源设施，确定UPS的输入和输出电压。

用户应确保UPS的输入电压与电网电压相符，输出电压与设备的要求相符。

4.适用环境：根据用户使用环境的特点，选择适合的UPS设备。

如果用户处于恶劣的环境条件，如高温、高湿度、灰尘多的环境，应选择适应这些条件的UPS设备。

配置分析：1.蓄电池：根据所需的运行时间，选择适当容量的蓄电池。

蓄电池是UPS最关键的组件之一，需根据运行时间和负载容量进行合理的配置。

如果需要较长的运行时间，需要选择更高容量的蓄电池。

3.配电系统：根据UPS输出的电压和相数，合理配置配电系统。

UPS 的输出电压和相数应与设备的要求相符，所以可能需要进行配电系统的调整和配备。

4.网络管理：为了实现对UPS设备的管理和监控，可以考虑配置网络管理功能。

网络管理功能可以实现UPS的远程监控、报警、自动关机等功能，提高UPS的可管理性和可靠性。

UPS的选型参考二、如何选购UPS? 如何选择UPS时应根据以下主要指标：主要有实际输出功率、电源的输入功率因数、MTBF、UPS的备用时间等方面，综合考虑来选择性价比最好的产品。

（1）先确认需要何种UPS 1．现在市场上的UPS可以分为一下几类：在线式(ON-LINE)、离线式(OFF-LINE)、在线交互式(LINE INTERACTIVE)。

①后备式UPS电源在大部分供电时间内，负载所使用的电源就是市电(或经过调压器简单调压过的市电)，负载还是会承受从市电网路进来的浪涌、尖脉冲、干扰、频率漂移等不良影响。

显然，这时的UPS电源实质上是一台稳压器，只能对市电的高低压问题有所改善，而不能解决大部分市电问题，后备式是一种价格便宜，技术含量较低的UPS电源，适合不太重要的单台PC机使用。

②在线互动式：当输入市电的电压和频率满足UPS电源的要求时，UPS电源将市电通过带抽头的隔离变压器进行升压或降压处理，同时还加入了浪涌抑制环节，隔离变压器的原边有两个绕组，一个绕组接市电，一个绕组接逆变器(双向变换器，可反过来作充电器使用)，在正常市电输入的情况下，逆变器反向工作将绕组中感应的交流电变成直流电给电池充电，当市电输入不符合要求时，逆变器正向工作将电池直流电逆变成正弦波交流电给负载使用。

后备式和在线互动式的UPS大部分时间负载是由市电直接供电的，或仅仅是将市电简单调压滤波之后送给负载使用，只有当市电电压频率超限或断电由电池供电时，逆变器才发挥作用，将电池的直流电逆变成交流电供负载使用。

这2种UPS电源的输出电压变化范围大，频率随输入市电而变化，调节能力有限，不能解决所有的市电问题。

③在线式：当市电正常供电时，市电经滤波回路及突波吸收回路后，分为两个回路同时动作，其一是经由充电回路对电池组充电，另一个则是经整流回路，作为逆变器的输入，再经过逆变器的转换提供净化过的交流电力给负载使用；此时若市电发生异常，则逆变器的输入则改由电池组来供应，逆变器持续提供电力，达到完全不断电。

UPS的选择与电池配置UPS的选择与电池配置摘要：蓄电池是USP系统中的一个重要组成部分。

因此，USP电池的选择不仅关系到经济成本问题，还直接影响USP电源的不间断供电。

根据USP电池的特点，从电池类型、容量计算、配置方式、寿命及品牌等五个方面分析了如何选择满足负载需要的既经济又可靠的USP电池，对通信系统长效型UPS电池的选择具有一定的借鉴意义。

关键词：UPS；电池；选择；容量1UPS简介UPS是英文交流不停电供电系统的缩写，中文名称为“不间断电源”。

UPS电源含有储能装置，通过逆变器的输出恒压恒频。

按工作方式划分，UPS有后备式、在线式、在线互动式三种。

由于后备式UPS在断电时切换上有2-4ms的延迟，对于供电要求高的用电设备多采用在线式UPS。

UPS的两个主要功能：市电正常时UPS可以改善市电质量，滤除市电中的干扰，这时候的UPS相当于一台稳压器。

停电时，UPS通过蓄电池、逆变器产生交流电源，不间断地为负载供电，相当于一台逆变器。

2UPS的选择面对市场上众多品牌和各种型号的UPS，选择合适的UPS主要考虑技术性能、可维护性和价格这三个方面。

以下是选择UPS时需考虑的一些注意事项：⑴台站工作早期，一台计算机加上一台打印机，需求功率小，对电源精度要求不高，多选用后备式。

而今，各台站联网计算机等用电设备数量大增，可用功率要求较高，推荐使用在线式UPS。

在线式UPS具有稳压、稳频和零切换时间，且对负载无干扰，尤其适合距离市区较远且电源波动较大的台站。

⑵在技术性能方面，一要考虑技术的先进性。

如最好有DSP控制技术；支持经济模式（ECO模式）；高功率要求的（如雷达）配电类型需三进三出（三相五线）；宽输入电压范围等。

二要性能指标符合要求。

如较高的功率因数，带载能力要强；模块化设计和高可靠性。

三是输出电压稳定度要好，有承受瞬间过载的能力。

⑶鉴于气象台站全天候、不间断工作特点，UPS的选择更要注意可靠性，需适合长时间不间断开机工作使用。

UPS不间断电源选型设计方案UPS（不间断电源）是指在电网正常供电时将电能存储为电荷，当电网发生故障或电力不足时，由存储的电荷提供电能供给负载设备，以保持设备正常运行的一种设备。

UPS的选型设计方案一般包括负载需求分析、UPS类型选择、容量计算、系统配置和运维考虑等方面。

1.负载需求分析首先需要对负载设备的电源需求进行全面的分析，包括负载的类型、功率需求、工作特性等。

不同类型的负载对UPS的要求不同，如一些对电流的稳定性和纹波要求较高的设备，需要选择高质量的在线式UPS；而对于一些对供电可靠性要求较高的设备，需要选择双转换式UPS。

2.UPS类型选择根据负载需求分析的结果，选择合适的UPS类型。

常见的UPS类型包括在线式（double conversion）、离线式（standby）和线交互式（line-interactive）UPS。

在线式UPS具有最高的电源纹波供电质量和电压调整范围，适用于对电源质量要求较高的负载；离线式UPS则适用于对电源稳定性要求相对较低的负载；而线交互式UPS则是在线式和离线式UPS的折衷选择。

3.容量计算根据负载设备的功率需求，计算UPS的容量。

容量计算需要考虑负载设备的额定功率、功率因素、负载特性和工作时间等因素。

根据UPS的容量和电池组的容量，可以计算出UPS持续供电时间。

4.系统配置UPS的系统配置包括电池组的选型和并机配置设计。

电池组是UPS的关键组成部分，常见的电池类型有铅酸蓄电池、镍镉蓄电池和锂电池。

不同的电池类型有不同的使用寿命、充放电效率和环境适应性。

并机配置设计是为了提高系统的可靠性和冗余性，可以采用并网多个UPS设备，并通过并机控制器进行联合控制和负载均衡。

5.运维考虑最后需要考虑UPS的运维要求，包括UPS的监控和维护。

UPS的监控可以通过网络管理卡实现远程监控和管理，可以实时监测UPS的电压、电流、温度和电池状态等参数。

UPS的维护包括定期检查UPS设备和电池组的状态，并进行必要的维修和更换。
