CATIA设计飞机模型的设计方法在现代航空工业中,飞机模型的设计是一个复杂而精密的过程,需要借助先进的计算机辅助设计(CAD)软件来实现。
CATIA 作为一款功能强大的 CAD 软件,在飞机模型设计领域发挥着重要作用。
接下来,让我们一起深入了解使用 CATIA 设计飞机模型的方法。
首先,在开始设计之前,我们需要对飞机的整体概念和设计要求有清晰的理解。
这包括飞机的用途(是客运、货运还是军用)、飞行性能指标(如速度、航程、载重等)、尺寸限制以及空气动力学特性等。
有了这些基础信息,我们才能在 CATIA 中进行有针对性的设计。
在 CATIA 中创建飞机模型的第一步通常是构建基础框架。
这就好比为一座大楼打下坚实的地基。
我们可以使用 CATIA 的线框和曲面工具来勾勒出飞机的大致轮廓。
比如,先绘制飞机的机身中心线、机翼前缘和后缘的曲线等。
在绘制这些曲线时,要充分考虑到飞机的流线型设计,以减少空气阻力。
接下来是构建飞机的机身。
机身是飞机的主体结构,其形状和尺寸对飞机的性能和内部空间布局有着重要影响。
在 CATIA 中,可以通过旋转、拉伸、扫掠等操作将之前绘制的曲线转化为实体模型。
同时,要注意机身的表面质量,确保其光滑连续,以满足空气动力学的要求。
机翼的设计是飞机模型设计中的关键环节。
机翼的形状、面积和翼型直接影响着飞机的升力和飞行稳定性。
在 CATIA 中,可以使用参数化建模的方法来设计机翼。
根据预先设定的翼型参数,如翼展、弦长、后掠角等,生成机翼的曲面模型。
然后,通过加厚操作将曲面转化为实体,并对机翼的内部结构进行设计,如加强筋、翼梁等。
尾翼的设计同样不容忽视。
水平尾翼和垂直尾翼的大小、位置和形状会影响飞机的俯仰和偏航控制。
在 CATIA 中,可以参考相关的设计标准和经验数据,精确地设计尾翼的尺寸和形状,并与机身和机翼进行合理的连接。
飞机的发动机舱设计也是一个重要的部分。
需要考虑发动机的型号、尺寸和安装位置。

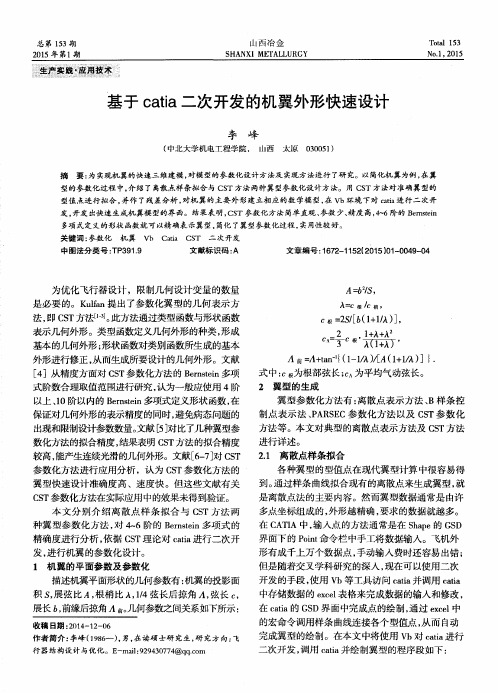

基于CATIA的参数化机翼模型在CFD中的应用
基于CATIA的参数化机翼模型在CFD中的应用
CFD(计算流体力学)软件创建复杂外形时,需要大量的数据和录入,工作量大而繁琐,限制了CFD的应用.针对这个问题,基于Excel强大的数据处理能力和CATIA软件的三维建模功能,利用VB自编程序进行二次开发,以机翼的建模和数值模拟为例,提出一种CFD快速建模方法.研究结果表明这种方法效果很好,可以在飞行器设计过程中节省40%的气动计算时间.
作者:孟令涛刘莉龙腾谢伦旭 MENG Lingtao LIU Li LONG Teng XIE Lunxu 作者单位:北京理工大学宇航科学技术学院,北京,100081 刊名:弹箭与制导学报 PKU 英文刊名: JOURNAL OF PROJECTILES, ROCKETS, MISSILES AND GUIDANCE 年,卷(期):2008 28(5) 分类号:V211.41 关键词:计算流体力学参数化建模飞行器设计。
CATIA设计飞机模型的设计方法哎呀,今天咱们聊聊CATIA设计飞机模型的设计方法吧!这可是个高大上的技术活,不过别担心,我会让你们轻松上手的。
咱们得了解什么是CATIA,它是一款非常强大的三维CAD软件,可以用来设计各种复杂的物体,包括飞机模型。
那咱们怎么用CATIA来设计飞机模型呢?接下来,我就给大家细细道来。
咱们要打开CATIA软件,这时候你会看到一个界面,上面有很多工具栏和菜单栏。
别急着去点这些按钮,咱们先来学习一下如何创建一个新的飞机模型。
在CATIA的菜单栏里,有一个叫做“新建”的选项,点击它,然后选择“零件”,再选择“飞机”。
这样,一个全新的飞机模型就诞生了!接下来,咱们要对这个飞机模型进行一些基本的设计。
在CATIA的工具栏里,有一个叫做“编辑几何体”的工具,点击它,就可以对飞机模型进行编辑。
比如,你可以改变飞机的形状、大小、位置等。
这些操作都是可以逆向进行的,如果你觉得不满意,可以随时撤销操作。
在CATIA中,还有很多其他的工具可以帮助我们设计飞机模型。
比如,有一个叫做“拉伸”的工具,可以让我们在飞机模型上添加各种部件。
还有一个叫做“旋转”的工具,可以让我们在飞机模型上旋转部件,以便于观察和设计。
还有一个叫做“阵列”的工具,可以让我们在飞机模型上排列大量的部件。
除了基本的设计工具之外,CATIA还有很多高级功能可以帮助我们设计飞机模型。
比如,有一个叫做“布尔运算”的功能,可以让我们在飞机模型上组合不同的部件。
还有一个叫做“干涉检测”的功能,可以帮助我们检查飞机模型在某些特定条件下是否会出现问题。
还有一个叫做“装配”的功能,可以让我们在飞机模型上安装各种部件。
在设计飞机模型的过程中,我们还需要注意一些细节问题。
比如,我们需要考虑飞机的重量分布、空气动力学特性、结构强度等问题。
这些问题可能比较复杂,但是CATIA都可以帮助我们解决。
在CATIA中,有一个叫做“分析”的功能,可以让我们在飞机模型上进行各种分析。
CATIA软件在航空设计中的应用航空设计是一项极其复杂且需要高度专业技术的工作。
为了提高设计效率和精度,许多航空设计师和工程师依赖于计算机辅助设计软件。
其中,CATIA软件作为航空设计领域中最常用的工具之一,为设计师们提供了强大的功能和工具,极大地促进了航空设计的发展。
一、 CATIA软件的概述和基本功能CATIA (Computer Aided Three-Dimensional Interactive Application)是法国达索系统公司于1977年开发的三维计算机辅助设计软件,广泛应用于航空航天、汽车、工业设计等领域。
CATIA软件具备多种功能,包括设计建模、研发仿真、装配和制造等,为航空设计师提供了全面的支持。
二、 CATIA软件在飞机外形设计中的应用飞机外形设计是航空设计中的首要任务之一。
CATIA软件提供了强大的建模工具,能够帮助设计师们准确地创造飞机的三维模型。
通过CATIA的建模功能,设计师可以实现对飞机外形的精确控制,包括机身、机翼和尾翼等部件的设计和优化。
三、 CATIA软件在结构设计中的应用飞机的结构设计是确保其安全性和稳定性的关键。
CATIA软件在结构设计方面具有领先的优势。
它提供了强大的有限元分析功能,帮助工程师们检测飞机结构在各种载荷下的应力和变形情况。
此外,CATIA还支持多种材料的设计和应用,从而为设计师提供了更大的灵活性。
四、 CATIA软件在飞机系统集成中的应用飞机系统集成是将各个系统(如电子、电气、油系统等)整合到飞机中的过程。
CATIA软件为设计师提供了全面的工具,支持各种系统的建模和集成。
通过CATIA软件,设计师可以模拟各个系统的工作过程,并优化它们之间的相互作用,从而确保整个飞机系统的高效运行。
五、 CATIA软件在飞机制造中的应用CATIA软件不仅在设计阶段起到了关键作用,它也在飞机制造过程中扮演着重要的角色。
通过CATIA的制造工具,制造商可以对飞机零部件进行数字化建模、加工和装配。
442023年3月下 第06期 总第402期信息技术与应用China Science & Technology Overview次开发,该方法具有操作简便,易于掌握等优点,基本可以实现CATIA 中的所有建模操作;另一种则是通过CAA(Component Application Architecture,基于组件的应收稿日期:2022-09-22作者简介:马晓禄(1995—),男,安徽安庆人,硕士研究生,助理工程师,研究方向:飞行试验。
基于CATIA 二次开发的航空标准零件设计马晓禄(中国直升机设计研究所,江西景德镇 333001)摘 要:介绍了CATIA 的二次开发技术,并通过基于VBA 的CATIA 二次开发,实现了航空标准六角头螺栓的参数化建模。
关键词:CATIA ;零件设计;参数化建模中图分类号:V229文献标识码:B文章编号:1671-2064(2023)06-0044-03栓头与光杆圆角半径r 、开口销孔直径d 2(可无开口销孔)。
若确定了螺栓直径,则以上参数也随之确定。
除了以上参数外,其他参数由使用者根据实际情况进China Science & Technology Overview信息技术与应用‘hexBolt(2).Dmin=7.8 注:由S就可确定六边形大小,因此无需该项 3.2 操作界面运行程序后的操作界面如图5(a)所示,在使用时452023年3月下 第06期 总第402期462023年3月下 第06期 总第402期信息技术与应用China Science & Technology Overview首先输入螺栓直径和螺栓长度,根据需要选择是否带有开口销孔,若有开口销孔,下方的“销孔直径”一栏会显示当前螺栓直径下的销孔直径,“销孔中心与顶端距离”一栏也会变成可用状态,并提供参考值,使用者可以根据实际对该值进行修改,如图5(b)所示。
图6 生成的零件模型单击“开始”,程序便根据设定好的参数进行建模,(a)(b)图5 操作界面在一般情况下,运行时间在1s ~3s,生成的零件模型如图6所示。
CATIA设计飞机模型的设计方法在现代航空领域,飞机模型的设计至关重要。
CATIA 作为一款强大的三维设计软件,为飞机模型的设计提供了高效、精确且创新的解决方案。
接下来,让我们一起深入探讨使用 CATIA 设计飞机模型的设计方法。
首先,在开始设计之前,需要对飞机的整体概念和设计要求有清晰的理解。
这包括飞机的用途(是民用客机、货运飞机还是军用飞机等)、飞行性能指标(如速度、航程、载重等)、尺寸限制以及其他特殊要求。
这些信息将为后续的设计工作提供明确的方向和约束条件。
进入 CATIA 软件后,第一步通常是创建一个新的项目,并设置合适的单位和坐标系。
对于飞机模型设计,一般会采用国际标准单位制,并根据飞机的实际情况选择合适的坐标系原点和方向。
接下来,进行飞机外形的初步勾勒。
可以使用 CATIA 中的草图工具,绘制飞机的大致轮廓。
在这个阶段,不必追求细节的精确,重点是确定飞机的整体比例和主要几何形状。
例如,机翼的形状、机身的长度和直径、尾翼的布局等。
完成初步草图后,就可以利用 CATIA 的三维建模功能,将草图拉伸、旋转、扫略等操作,生成实体模型。
在构建实体模型的过程中,要注意各个部件之间的连接和过渡,确保模型的整体性和流畅性。
比如,机翼与机身的连接处需要进行平滑处理,以减少空气阻力。
对于飞机的机翼设计,这是一个关键环节。
CATIA 提供了丰富的工具来精确设计机翼的形状和参数。
可以通过定义翼型曲线、控制翼展、翼弦长度、扭转角度等参数,来实现理想的机翼性能。
同时,还可以利用流体动力学分析模块,对设计好的机翼进行模拟分析,评估其在不同飞行条件下的气动性能,并根据分析结果进行优化调整。
机身的设计也不容忽视。
要考虑机身的结构强度、内部空间布局以及重心平衡等因素。
可以使用 CATIA 的结构分析工具,对机身的受力情况进行模拟,以确保其能够承受飞行过程中的各种载荷。
飞机的发动机安装位置和进气道设计同样重要。
在 CATIA 中,可以精确地定位发动机,并设计合适的进气道形状,以保证发动机的正常工作和最佳性能。
第二十八届<2018)全国直升机年会论文基于CATIA二次开发的直升机机身外形参数化建模苏涛勇陆洋<南京航空航天大学旋翼动力学国家级重点实验室,南京,210016)摘要:为了研究直升机机身对旋翼的气动干扰,对直升机的机身外形进行优化设计,应用一种基于类别函数/形状函数变换的参数化建模方法,研究出一种直升机CAD模型的外形参数化方法。
该方法可以用较少的参数完成了直升机的机身外形建模。
应用VB环境下CATIA 二次开发技术,开发了一个直升机机身三维外形快速生成的软件。
实例表明,该软件能够快速地自动生成直升机的机身三维外形,实现了直升机的机身外形参数化建模。
关键词:直升机外形设计。
计算机辅助设计。
参数化模型。
CATIA。
二次开发0 引言直升机工作在十分复杂非定常流场中,在该流场中,旋翼产生的尾迹的影响占主导地位。
旋翼的尾迹与机身之间会产生严重的气动干扰,这种干扰会直接影响到直升机的性能、飞行品质和振动特性等,因此在直升机设计过程中需要对直升机的机身外形进行优化[1]。
如何用一组参数来描述直升机机身外形并快速生成直升机的机身三维外形模型是进行机身外形优化的前提条件。
参数化建模为快速生成直升机的机身外形模型提供了一个有效的途径。
所谓几何外形参数化建模,就是用一组参数来约束设计对象的结构形状。
对于直升机这类复杂系统的多学科优化设计中,几何参数化建模具有举足轻重的地位,它有利于维护设计对象的几何结构上的完整性、相容性和一致性,并为其它学科如气动分析、结构分析提供支持[2]。
飞行器外形复杂,目前主要采用NURBS的方法进行参数化建模[3-5],虽然NURBS的方法能较精确的飞行器的外形,但是由于所需的控制参数太多,不便于在优化设计中获得很好的应用。
2006年,波音公司的Kulfan等人针对这些问题提出了一种基于形状函数/类别函数变化的参数化方法<shape function/class function transformation,CST)[6-8],这种方法的优点是参数具有明确的几何含义,所需控制参数较少,适用性强,建模精度较好。
CATIA设计飞机模型的设计方法首先,让我们来了解一下 CATIA 软件。
CATIA 拥有丰富的工具和功能模块,能够满足飞机设计中从概念设计到详细设计的各个阶段需求。
它支持三维建模、曲面设计、装配设计、结构分析等多种任务,为设计师提供了一个全面的设计平台。
在开始设计飞机模型之前,我们需要明确设计要求和目标。
这包括飞机的用途(如客运、货运、军用等)、飞行性能指标(如速度、航程、载重等)、尺寸限制以及其他特殊要求。
有了清晰的设计目标,我们就能有的放矢地开展后续设计工作。
接下来是概念设计阶段。
在这个阶段,我们主要运用 CATIA 的草图绘制和三维建模工具,快速创建飞机的大致外形和布局。
设计师可以通过手绘草图或者参考现有的飞机造型,在 CATIA 中勾勒出飞机的轮廓。
然后,使用拉伸、旋转、扫掠等操作将草图转化为三维实体模型。
此时的模型并不需要非常精确,重点是确定飞机的整体比例和基本形状。
概念设计完成后,进入初步设计阶段。
这一阶段需要更加详细地考虑飞机的结构和部件。
利用 CATIA 的曲面设计功能,对飞机的机身、机翼、尾翼等部件进行精细化建模。
通过创建复杂的曲面,能够更好地模拟飞机的气动外形,提高飞行性能。
同时,还需要考虑飞机内部的结构布置,如机舱布局、燃油系统、电子设备等。
在设计飞机的结构时,CATIA 的装配设计功能发挥了重要作用。
我们可以将各个零部件组装在一起,检查它们之间的配合和干涉情况。
如果发现问题,可以及时进行调整和优化,避免在实际制造过程中出现错误。
除了外形和结构设计,飞机的材料选择也非常关键。
CATIA 提供了材料库,设计师可以根据需要选择合适的材料,并对其性能进行评估。
例如,选择高强度、轻量化的材料来减轻飞机重量,提高燃油效率。
在设计过程中,还需要进行各种分析和仿真。
CATIA 集成了有限元分析(FEA)工具,可以对飞机结构的强度、刚度进行分析,确保其能够承受飞行中的各种载荷。
此外,还可以进行空气动力学分析,优化飞机的气动性能。
基于CATIA的飞机尾翼结构设计
作者:霍雨佳
来源:《科技风》2017年第15期
摘要:本文以轻型飞机的尾翼结构为研究对象,运用CATIA软件进行尾翼结构设计与建模。
首先分析了尾翼各部件的受力特性和各部件间力的传递方式,完成了尾翼的横向构件和纵向构件的布置。
最后,运用工程算法对尾翼的水平安定面翼肋进行了腹板开口计算,得到了此模型中水平安定面的翼肋开口处满足剪切弹性失稳要求的结论。
关键词:飞机设计;尾翼;CATIA;工程算法
近年来,超轻型飞机的发展引起了我国航空界人士和使用部门的极大关注,主要原因在于,超轻型飞机具有低空、低速、稳定和安全等特点,而且结构简单、重量轻、价格便宜、比较容易操纵、维护起来方便,可广泛应用于农林畜牧业、徒步勘探、航空摄影、航空体育和居家旅游等。
因此,伴随着我国的经济持续发展和人民生活水平的逐步提高,这种飞机将会拥有广泛的应用前景,是通用航空技术未来发展的方向之一。
而飞机尾翼是飞机结构中很重要的部件,所以对轻型飞机尾翼的研究有着很大的意义。
1 水平尾翼承力系统及构件布局
运用CATIA软件对平尾进行设计建模[13]。
水平尾翼包括水平安定面和升降舵。
水平安定面为梁肋式蒙皮结构,横向主要受力构件为前梁、后梁,纵向受力构件为翼肋,它由8根肋、2根梁、4个接头和蒙皮等组成,翼梁和翼肋均采用δ=1.0mm钣金件。
展向左右端肋距离为 1269×2mm,翼根弦长为 500mm,翼梢弦长为 280mm,安装角为9°(绕原点坐标),顺流布置,与前后缘组成梯形翼面。
水平安定面是与蒙皮采用铆接的双梁式结构。
升降舵也为梁肋式蒙皮结构。
同水平安定面一样,横向受力构件为翼梁,纵向受力构件为翼肋,它由 12 根肋、1 根梁、2 根后缘缘条及蒙皮组成,翼梁和翼肋均采用δ=1.0mm钣金件,升降舵是与蒙皮铆接的单梁式结构。
升降舵有四个挂点接头与水平安定面后梁上的四个挂点接头对接。
2 垂直尾翼承力系统及构件布局
垂直尾翼包括垂直安定面和方向舵。
垂直安定面为梁肋式蒙皮结构,横向主要通过肋的布置来传递所受的力,纵向主要通过梁的布置来传递所受的力,由4根肋、2根梁、2个接头和蒙皮组成,同样采用δ=1.0mm钣金
件,其中第1肋和第4肋为端肋,弯边宽度为20mm。
翼根弦长为 265mm,翼梢弦长为
265mm。
垂直安定面是与蒙皮铆接的双梁式结构。
方向舵也为梁肋式蒙皮结构。
同垂直安定面一样,横向主要通过肋的布置来传递所受的力,纵向主要通过梁的布置来传递所受的力,由 6 根肋、2 根梁、1 根后缘缘条及蒙皮组成,是与蒙皮铆接的双梁式结构。
方向舵有两个挂点接头与垂直安定面后梁上的两个挂点接头对接。
3 蒙皮结构
为满足表面气动力的要求并尽可能的减轻重量,蒙皮厚度为 1.0mm。
4 尾翼结构的传力路线分析
水平安定面为梯形翼面,展向气动力均布,蒙皮的气动载荷传至翼肋、翼肋将局部载荷传至翼梁,翼梁将其传至两端接头,接头与机身相对接。
升降舵面也为梯形,展向气动力均布,蒙皮的气动载荷传至翼肋,翼肋将局部载荷传至单梁,由单梁上的支点接头传至水平安定面的支点接头。
翼肋传给腹板的载荷分别以剪流的形式加到梁腹板上,梁腹板以平板受剪形式平衡,并将它们向根部传递,最后在根部由水平安定面与机身对接接头提供支反力平衡。
垂直安定面和水平安定面受力传力路线基本相同。
5 翼肋腹板开口计算
选取水平安定面左3翼肋为例,翼肋材料为2B04,δ=10mm,b=86mm,按保守的四边简支边界条件进行计算,翼肋失稳剪应力为:
τE=Kπ2E[]12(1-μ2)(δ[]b)2=604×π2×67700[]12(1-0332)(10[]86)2
=50.98MPa
在两孔之间的腹板处:
τS=q[]t(b[]b-D)
在有孔处的腹板的净垂直截面处
τS=q[]t(h[]h-D)
其中,t为腹板厚度,这里的t=1.0mm,剪流q=16N/mm,算得:
在两孔之间的腹板处:
τS=q[]t(h[]h-D)=2524MPa
在有孔处腹板的净垂直截面处:
小孔处τS=q[]t(h[]h-D)=23.59MPa
大孔处τS=q[]t(h[]h-D)=3977Mpa
所以,翼肋开口处满足剪切弹性失稳要求。
6 小结
基于CATIA设计了飞机尾翼,通过分析尾翼的承力系统、结构布局和传力路线,运用工程算法以水平安定面翼肋为例进行了腹板开口剪切弹性计算,对飞机结构设计有着重要意义。
参考文献:
[1]杨卫平.飞机结构有限元建模指南.航空工业出版社,2013,05.
[2]冯元生.飞机结构设计.国防工业出版社,1985.
[3]程宝渠.飞机制造协调准确度与容差分配.北京航空工业出版社,1985,5.
作者简介:霍雨佳(1994),山西朔州人,男,硕士,研究方向:飞机设计与制造。
