综合录井仪常见故障分析

综合录井仪的常见故障与维修方法综合录井仪是用于油田勘探和开发中的一种重要仪器，能够记录钻杆内的地层信息，帮助工程师判断油层的储量和性质。

由于工作环境的复杂性以及长时间的使用，综合录井仪可能会出现一些常见故障。

下面将介绍常见的综合录井仪故障及其维修方法。

1. 电源故障：综合录井仪的电源是其正常运行的基础，如果电源故障，仪器将无法使用。

电源故障可能是由于电池电量不足或电池接触不良等原因导致的。

解决办法是首先检查电池电量，如电池电量过低，则需更换新电池；如果电池接触不良，可以清理电池接触器并重新安装电池。

2. 壳体损坏：综合录井仪工作环境复杂，经常受到挤压、碰撞等外力作用，因此壳体损坏是比较常见的故障。

壳体损坏可能导致内部电路受到损坏，无法正常工作。

修复壳体损坏通常需要更换新的壳体，可以联系厂家或维修专业人员进行更换。

3. 数据丢失：综合录井仪是用来记录地层数据的，如果数据丢失，将会对勘探工作造成不良影响。

数据丢失可能是由于综合录井仪内部存储器损坏或操作错误导致的。

解决办法是首先检查是否操作错误导致数据丢失，如果是，可以尝试重新操作；如果数据存储器损坏，可以联系厂家或维修专业人员进行修复。

4. 传感器故障：综合录井仪内置了多种传感器，用于检测地层信息。

传感器故障可能导致数据误差或无法获取数据。

传感器故障可能是由于传感器老化或损坏导致的。

解决办法是更换新的传感器，可以联系厂家或维修专业人员进行更换。

5. 通信故障：综合录井仪通常与上位机进行数据传输，如果通信故障，将无法及时获取数据。

通信故障可能是由于通信线路故障、通信协议配置错误或传输速率设置错误导致的。

解决办法是首先检查通信线路是否连接正常，配置是否正确；如果问题仍然存在，可以尝试调整传输速率或联系厂家或维修专业人员进行维修。

综合录井仪是油田勘探和开发中的重要仪器，但在使用过程中可能会出现各种故障。

对于一些较小的故障，可以根据上述维修方法进行修复。

对于更复杂的故障或无法修复的故障，建议联系厂家或维修专业人员进行维修。

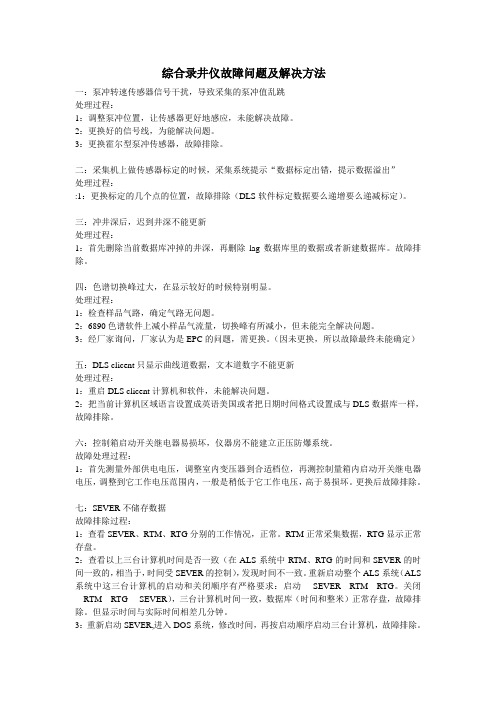

综合录井仪故障问题及解决方法一：泵冲转速传感器信号干扰，导致采集的泵冲值乱跳处理过程：1：调整泵冲位置，让传感器更好地感应，未能解决故障。

2：更换好的信号线，为能解决问题。

3：更换霍尔型泵冲传感器，故障排除。

二：采集机上做传感器标定的时候，采集系统提示“数据标定出错，提示数据溢出”处理过程：:1：更换标定的几个点的位置，故障排除（DLS软件标定数据要么递增要么递减标定）。

三：冲井深后，迟到井深不能更新处理过程：1：首先删除当前数据库冲掉的井深，再删除lag数据库里的数据或者新建数据库。

故障排除。

四：色谱切换峰过大，在显示较好的时候特别明显。

处理过程：1：检查样品气路，确定气路无问题。

2：6890色谱软件上减小样品气流量，切换峰有所减小，但未能完全解决问题。

3：经厂家询问，厂家认为是EPC的问题，需更换。

（因未更换，所以故障最终未能确定）五：DLS clicent只显示曲线道数据，文本道数字不能更新处理过程：1：重启DLS clicent计算机和软件，未能解决问题。

2：把当前计算机区域语言设置成英语美国或者把日期时间格式设置成与DLS数据库一样，故障排除。

六：控制箱启动开关继电器易损坏，仪器房不能建立正压防爆系统。

故障处理过程：1：首先测量外部供电电压，调整室内变压器到合适档位，再测控制量箱内启动开关继电器电压，调整到它工作电压范围内，一般是稍低于它工作电压，高于易损坏。

更换后故障排除。

七：SEVER不储存数据故障排除过程：1：查看SEVER、RTM、RTG分别的工作情况，正常。

RTM正常采集数据，RTG显示正常存盘。

2：查看以上三台计算机时间是否一致（在ALS系统中RTM、RTG的时间和SEVER的时间一致的，相当于，时间受SEVER的控制），发现时间不一致。

重新启动整个ALS系统（ALS 系统中这三台计算机的启动和关闭顺序有严格要求：启动----SEVER---RTM---RTG。

关闭---RTM---RTG----SEVER），三台计算机时间一致，数据库（时间和整米）正常存盘，故障排除。

综合录井仪的常见故障与维修方法【摘要】本文介绍了综合录井仪的作用，以及为何需要学习其常见故障与维修方法。

在包括综合录井仪常见故障及原因，如显示屏故障、电源故障、数据传输故障和按钮失灵问题，并提供了相应的维修方法。

结论部分总结了综合录井仪的常见故障与维修方法，强调了维修方法的重要性，同时展望了维修技术的持续发展。

通过学习本文，读者可以更好地了解综合录井仪的故障处理技巧，提高设备的使用效率和维护能力。

【关键词】综合录井仪、常见故障、维修方法、显示屏故障、电源故障、数据传输故障、按钮失灵、维修技术、持续发展。

1. 引言1.1 介绍综合录井仪的作用综合录井仪是一种用于记录井壁各种物理性质的设备，它可以测量地层的密度、声波速度、电阻率等参数，并将这些数据记录下来以供后续分析和研究。

通过综合录井仪的测量结果，我们可以更加准确地了解地下岩层的结构、性质及油气资源的分布情况，为油田勘探和开发提供重要参考。

综合录井仪在油田生产过程中也起着至关重要的作用，可以帮助工程师监测井筒的状况、预测油井产量、诊断井下问题等。

综合录井仪是石油勘探和开发领域中不可或缺的重要工具，它为我们提供了丰富的地质信息和数据支持，有助于提高勘探开发效率，降低勘探风险，对油田的安全生产和持续发展起着关键作用。

学习综合录井仪的常见故障与维修方法是非常必要的，可以帮助我们更好地维护和保养这一重要设备，确保其正常运行和准确录取数据。

1.2 说明为何需要学习综合录井仪的常见故障与维修方法综合录井仪是一种常用的测井设备，广泛应用于石油行业。

在实际工作中，由于各种原因，综合录井仪可能出现故障。

及时发现并解决故障对于保证生产的顺利进行至关重要。

学习综合录井仪的常见故障及维修方法是非常必要的。

通过学习综合录井仪的常见故障，可以帮助工作人员在实际操作中更快速地识别出问题所在，从而缩短故障排除的时间，提高工作效率。

掌握维修方法可以避免因故障而导致的生产中断，降低生产成本，提高设备利用率。

综合录井仪的常见故障与维修方法综合录井仪是一种用于测量井内岩层参数和采集地下水文、地热物理、地震信息的仪器。

因为工作环境复杂和使用频率高，综合录井仪常常会出现各种故障。

下面我将列举一些常见的故障及其维修方法。

1. 电源故障电源故障包括电池欠压、电源输入断电等。

处理方法是检查电池电压等，更换电池或保证电源连通。

2. 仪器无法启动仪器无法启动可能是因为电源故障、主板故障或软件异常等原因。

解决方法是检查电源是否正常，检查主板连接和软件是否正常，适时更换电池、修复主板或重新安装软件。

3. 数据采集异常数据采集异常可能是传感器故障、信号线路连接不良或软件错误等引起的。

解决方法是检查传感器和信号线路是否正常，重新连接或更换故障部件，并重新检查软件设置。

5. 仪器误差大仪器误差大可能是因为仪器校准不准确、传感器老化或使用环境变化等原因。

解决方法是进行仪器校准，更换老化的传感器，并注意使用环境的稳定性。

6. 仪器灵敏度降低仪器灵敏度降低可能是因为传感器灵敏度减弱、噪声干扰或信号处理器故障等原因。

解决方法是更换传感器、减少噪声干扰并修复信号处理器。

7. 仪器显示异常仪器显示异常可能是因为显示屏损坏、软件错误或电路故障等原因。

解决方法是更换显示屏、重新安装软件或修复电路问题。

8. 仪器不能正常参与测量仪器不能正常参与测量可能是因为传感器灵敏度低、信号线路连接不良或测量参数设置不准确等原因。

解决方法是检查传感器灵敏度、信号线路并重新设置测量参数。

针对综合录井仪常见故障，我们应该通过仔细检查和识别故障原因，采取合适的维修方法进行修复，以保证仪器正常工作，提高工作效率。

在日常操作中定期进行仪器的维护保养，注意使用仪器环境和操作规范，可以有效减少故障发生的概率，并延长仪器的使用寿命。

录井过程中综合录井仪器出现故障的原因及对策发布时间：2023-01-31T03:35:07.138Z 来源：《中国科技信息》2022年第18期作者：王君[导读] 随着国内石油天然气勘探开发领域的持续迅猛发展王君天津陆海石油设备系统工程有限责任公司天津 300392摘要：随着国内石油天然气勘探开发领域的持续迅猛发展，录井如今成为一个独立专业技术，并且受到了较大的关注。

综合录井仪是地质录井的核心装备之一，通过安装的各种传感器，能够实时采集工程、钻井液、气测参数，实现对油气显示的监测，同时能够对钻井工程异常进行预警。

综合录井仪组成结构复杂，其中烃类气体检查系统较为精密，对工作环境要求较高。

然而录井现场工作环境恶劣，天气条件、钻井施工作业等都会对综合录井仪工作影响，加之频繁的搬家、安装、拆卸等，以及人为操作失误等，使得综合仪故障率偏高。

系统分析综合录井仪故障偏高的原因，采取相应的措施，提高综合录井仪工作的稳定性，对于保障获取资料的可靠性、提升地质录井工作质量具有重要意义。

关键词：综合录井仪器；故障原因；录井施工引言伴随着现代录井技术的不断发展，我国录井施工中使用的录井仪器也在不断的更新中。

综合录井仪器在录井工作中非常的适用于现代化的录井技术施工，因此在录井的过程中格外引人重视。

1综合录井仪组成及功能综合录井仪组成复杂，根据功能模块不同，综合录井仪可以分为烃类气体分析系统、传感器系统、计算机软硬件系统、正压防爆系统、仪器房等。

其中烃类气体检测系统、传感器系统、计算机软硬系统是综合录井仪的重要组成部分。

（1）烃类气体检测系统包括脱气器、气路管线、气相色谱仪、氢气发生器等，其中气相色谱仪是核心部件，烃类气体检测系统通过前端脱气器将钻井液中烃类气体分离处理，经过干燥器干燥后，沿气路管线从井场输送到色谱仪进行分析，得到全烃及组份百分含量，实现对烃类气体检测。

（2）传感器系统主要包含安装在井场各部位的各种传感器及接线装置，录井现场传感器种类较多，有钻井液出入口密度、温度、流量、电导率、总池体积、小池体积、泵冲、转盘转速、扭矩、立管压力、套管压力、大钩负荷、绞车、硫化氢等几十种传感器，实现对烃类气体数据、钻井液数据、钻井工程数据、有毒有害气体数据的实时采集与监测，通过分析这些数据，能够及时发现油气显示、监测钻井工程异常，为安全、高效钻井提供保障。

综合录井仪的常见故障与维修方法
综合录井仪在石油勘探中扮演着十分重要的角色。

然而，在使用过程中，常常会出现各种各样的故障现象，影响仪器的使用效果。

下面我们就对综合录井仪的常见故障和维修方法进行介绍。

一、综合录井仪启动不了
1.检查仪器和其内部连接线是否插紧。

2.检查电源插座是否插稳或连接线是否破损。

4.如果仍不能启动，可能是电源损坏，需更换电源。

二、显示屏出现故障
显示屏出现故障主要表现为显示不清或者花屏。

1.检查显示屏清洁是否干净，缓解清除灰尘或者污渍。

2.检查显示屏线松动或者连接不良的情况，及时处理。

3.如果仍不能解决，可能是显示屏出现问题，需更换显示屏。

三、测量数据不准确
1.检查传感器是否松动，传感器探头往往被用在测底孔和测壁厚方面。

2.检查传感器是否在使用前进行校准，是否校准正确。

3.检查传感器是否损坏以及是否需要更换。

四、声音报警
如果仪器发出报警声可能是由于以下原因所引起的：
1.钻井液温度过高
2.钻井液浓度太大
3.超出测量范围
5.如需要修理，需联系专业技术工程师进行维护。

五、测量数据传输出现问题
3.检查数据传输软件是否正常，运行是否无误。

4.如传输线或电缆线出现故障或者损坏，需进行更换。

六、记录设备损坏
1.检查记录设备是否正常连接的功能。

2.检查记录设备是否需要更新或者更换。

综合录井仪的常见故障与维修方法
综合录井仪是一种广泛应用于石油勘探、开采过程中的电子测量仪器，主要用来记录井口参数信息，如温度、压力、液面高度等。

在使用过程中可能会出现一些故障，本文将介绍常见故障及解决方法。

常见故障
1. 电能不足：会导致系统无法正常工作，可能是电池损坏或连接线路故障。

2. 读写头故障：读写头损坏或接触不良可能导致数据记录不全或者丢失。

3. 软件配置错误：软件配置错误将导致数据记录错误，甚至系统无法正常起动。

4. 传感器故障：传感器可能会损坏或者失灵，导致测量结果不准确或无法测量。

维修方法
1. 检查电池和连接线路：如果电能不足，需先检查电池和连接线路是否有故障，如果有损坏或接触不良，应更换或修理。

2. 更换读写头：如果出现读写头故障，需更换读写头，并检查连接是否正确或加强接触度。

3. 检查软件配置：如果出现软件配置错误，需要重新设置软件并调整参数，确保正确记录数据。

4. 更换传感器：如果传感器出现损坏或失灵情况，联系生产厂家或服务供应商，更换或修理传感器。
