上海神开SK G综合录井仪配置单 ls

Q/SHXB0007-2011Q/SHXB 中国石化西北油田分公司企业标准Q/SHXB0007-2011代替Q/SHXB0007-2009综合录井仪操作及资料解释规程发布实施中国石化西北油田分公司发布目次前言 (1)1 总则 (1)2 适用范围 (1)3 规范性引用文件 (1)4 综合录井现场施工要求 (1)5 综合录井仪操作规程 (2)6 综合录井资料解释 (19)7 记录要求 (30)附录A (31)附录B (33)附录C (34)附录D (35)附录E (36)附录F (48)附录G (62)附录H (65)附录I (66)前言为规范中国石油化工股份有限公司西北油田分公司工区内综合录井作业，规范性引用最新文件版本，对综合录井仪设备安装、调试、校验、标定、拆卸、维护保养和综合录井资料解释规程进行修订，本标准与Q/SHXB0007-2009相比，主要变化如下：——修改《综合录井仪标定、校验规程》为《综合录井仪操作及资料解释规程》——增加7个规范性引用文件（本版第3章）。

——删除2个规范性引用文件（Q/SHXB0007-2009 第3章）。

——增加1条调试校验标定要求（本版第4章）。

——增加综合录井仪操作规程（本版第5章）。

——增加防爆系统检查（本版6.1.5.3）。

——增加工程参数传感器安装（本版第6章）。

——修改色谱标定、调试要求为色谱分析仪校验、标定（本版第5章）。

——增加色谱标定条件（本版7.1-7.4）。

——修改全烃、组分和非烃标定浓度（本版7.7-7.10）。

——修改色谱重复性校验要求（本版7.21.2）。

——修改检查脱气器脱气效率和气路管线密封性要求（本版7.21.3-7.21.4.）。

——修改技术指标（本版7.23）。

——修改传感器物理量（本版6.2）。

——修改传感器标定点数和精度要求（本版6.2.1-6.2.11）。

——删除靶式出口流量传感器标定要求（Q/SHXB0007-2009 6.2.4）。

1集装箱体箱体采用2mm高强度耐腐蚀性钢板，符合ISO668制造标准。

座11.1仪器房尺寸：长度 8.00m 宽度2.44m 高度 2.79m 带拖撬长度 8.50m 1.2重量 (仪器房+设备) 约8.5T2仪器房内部装潢、布置2.1室内装潢包括：阻燃墙面、阻燃吊柜、阻燃壁柜、带不锈钢防盗锁的大门、带防火锁的逃生门、缓冲隔断、排风扇、沙发等套12.2照明设施：工业级照明组件及隔间照明灯套1 2.3办公设施套1包括：阻燃电脑桌、阻燃打印机机架、靠背椅2只2.4标准仪器双联机柜（带防震及多用电源插座）套1 3仪器房配置3.1冷暖空调台2 3.2灭火器 ABC 2kg瓶2 4八米箱起吊索具起重44T 单根钢丝绳起重不小于200KN 带CCS认证套1二、电源系统1配电系统： SK-2000综合录井仪配电箱等装置漏电、过流、缺相、零线带电保护等。

套12隔离变压器 20KVA输入：三相220V 、380V、440V、480V可选输出：三相380V套13SK-9U02宽压宽频UPS电源（2KVA）输入：220V±30%、35HZ-65HZ。

输出：220V±2%、50HZ±1HZ、波形失真≤10%、续电时间：≥15分钟台14电源电缆三相四线 40A 100m根1 5接地桩附电缆黄/绿线 6mm2 5m套2 6传感器接线盒、接线排、信号线走线槽套1 7避雷器套1三、地质仪器及装备1SK-2Y01GI 荧光测定仪 ( 幅射波长：350-365nm)套1 2SK-2T04碳酸盐测定仪套1 3SK-2M01泥岩密度仪套1四、气测参数测量系统1SK-3Q02G氢焰色谱仪键盘操作、液晶显示、带串口及记录信号输出、分析周期：1＇30＂或3＇量程：全烃50ppm～100%、烃组分30ppm～（100% C1、套1 SK-9G01样品预处理器套12SK-9F01样品气管线反吹装置套13SK-3H04 红外CO2分析仪（0.1%～100%）套1 43056记录仪二笔（带一支深度辅助笔）台15SK-9K06无油空气压缩机台17SK-7R02热真空脱气器套1 8SK-7T05电动脱气器台1 9电动脱气器电源电缆（橡套）4×0.75mm2 50m根1 10不吸附管线Ф6×Ф4 50m根1 11尼龙管线Ф6×Ф4 50m根1 12恒温加热带 60℃ 50m（附尾端盒1个）根1 13保温套管 2m根25 14保温套管扎带卷20 15干燥、进样、放空管线（室内）套1 16气样16.1纯气样：C1 99.9% 9MPa 4L (带减压阀)瓶116.2混合样：10%C1+2.5%(C2、C3、iC4、nC4)+2%(iC5、nC5)1.5Mpa 4L (带减压阀)瓶116.3混合样：1%C1+0.25%(C2、C3、iC4、nC4)+0.2%(iC5、nC5)8.8MPa 4L (带减压阀)瓶1五、工程参数测量系统1SK-8B03转盘转速传感器（带15米传感器信号电缆连插头进口量程：0-1920转/分）套12SK-8N07G 电扭矩传感器（带15米传感器信号电缆连插头交直流二用量程：0-1000A）套13SK-8Y34A 立管压力传感器 (带15米传感器信号电缆连插头防爆无腔式量程：0-42MPa)套14SK-8Y36A 套管压力传感器 (带15米传感器信号电缆连插头防爆无腔式量程：0-68MPa)套15SK-8Y21A 悬重传感器总成 (带15米传感器信号电缆连插头防爆量程：0-6MPa)套1包括：8Y21A压力传感器只1 6MPa压力管线总成（带液压三通） 250mm根16SK-8J05G绞车传感器 (带15米传感器信号电缆连插头开关频率：5KHZ) 绞车传感器固定扳手1把套1 7压力校验台套1附: 精密压力表 10Mpa 0.4级、100Mpa 0.4级只各1 SK-TY-02 三通总成套1过渡接头只18高压注油泵 4T (附：带快速接头的液压三通、压力表、注油盒)套1 9液压油5kg桶1 10电缆盘放线架只1 11钢丝绳φ5米100 12钢丝绳卡φ5只20 13电缆线挂钩只30 14手拉葫芦 0.5T/3m只2六、钻井液参数测量系统1SK-8M04G钻井液入口密度传感器（带15米传感器信号电缆连插头进口防爆量程：0-3g/cm3）套12进口防爆量程：0-3g/cm3）套13SK-8W01A 钻井液入口温度传感器 (带15米传感器信号电缆连插头防爆量程：0-1250C)套14SK-8W01A 钻井液出口温度传感器 (带15米传感器信号电缆连插头防爆量程：0-1250C)套15SK-8D08钻井液入口电导率传感器 (带15米传感器信号电缆连插头防爆量程：0-300ms/cm)套16SK-8D08钻井液出口电导率传感器 (带15米传感器信号电缆连插头防爆量程：0-300ms/cm)套17SK SK-8L03A钻井液出口流量传感器 (带15米传感器信号电缆连插头防爆量程：0-100%)套18SK-8C06AG液位传感器 (带15米传感器信号电缆连插头防爆量程：0-2m)套59SK-8B03泵冲传感器（带15米传感器信号电缆连插头进口防爆量程：0-1920冲/分）套210钻井液传感器固定支架只11 11钻井液密度传感器标定表头只2七、数据处理系统1SK-7J02数据处理器套1 2传感器信号接线盒套3 3传感器数据线（多芯） 80M/盘附插头盘3八、计算机系统1工控机(金属漆) （酷睿E5300/2G/320G/DVD刻录光驱 无线键盘鼠标套装)（19″TFT液晶显示器及安装支架,支持双屏输出功能的独立显卡)套12商用机(P4/2.8G、1G内存、160G硬盘、100M网卡、声卡）、DVDRW、键盘、鼠标、19″TFT液晶显示器及安装支架 )套13计算机连机线套14SK-3F02辅助单元4.1视频分配器 (八道)台1 4.2集线器 10/100M套15音箱对16四串口卡块17打印机 EPSON 3500（附打印机连线）台1（2）8打印、复印、扫描、传真喷墨一体机 A4 幅面(附打印机连线)台19继电器打点卡块1 10软件：10.1采集机、工作站及服务器软件：套1SK-DLS2000SK-DPS2000 、SK-LIVE2000长图回放注：根据计算机的不断升级，可相应提高计算机的配置。

综合录井仪基本知识和发展方向一、综合录井仪的基本知识1、录井仪的发展过程综合录井是在气测录井和地质录井的基础上包含钻井工程录井逐渐发展起来的。

国外最早1939年录井用于商业服务，国内50到60年代。

我国油气勘探初期当时气测录井使用原苏联半自动气测仪,后来我国自行制造仿苏QC_571型半自动气测仪 都是人工点测量,进一步发展为自动气测仪采用记录仪记录总烃和组份两道曲线可以连续测量。

但是上述气测仪的检测器均采用铂丝灵敏臂和固定臂组成的测量电桥以1.1V和0.65V供桥路电压分别测量出总烃和重烃读数值，再换算其百分比含量。

70年代开始纷纷研制色谱气测仪。

72年气测录井使用SQC_701型自动色谱气测仪。

气测录井仪技术性能有很大飞跃，气测录井气体分析由间隔点测量变为自动连续测量。

烃类检测器由高灵敏度氢火焰离子检测器代替铂丝灵敏臂，测量精度由千分之几提高到几十PPM，烃类气体可分析C1、C2、C3、iC4、nC4多种组分。

综合录井仪地矿系统最初引进了美国泥浆公司的MD_1000综合录井仪，备有各种工程参数的传感器，各信息传递均为气体传送，并应用气动式指针仪表显示和记录。

气体分析检测器采用黑白元件。

同时期石油部系统引进法国地球物理服务公司的TDC综合录井仪，华东石油学院引进贝罗特公司CAD综合录井仪。

TDC 综合录井仪首先将计算机用于综合录井仪，采用VIGLANCE系统，烃类气体分析检测器为黑白元件。

该综合录井仪包括气测录井、地质录井、钻井实时监测、泥浆录井、地层压力录井、钻井优化、工程数据和资料整理等一整套综合录井程序。

1986年中国石油天然气总公司(CNPC)引进国外40多套、四种型号的综合录井仪，这次大量引进对我国综合录井技术和综合录井仪的制造都有很大促进和提高。

国外录井技术方面：1.烃类气体分析周期愈来愈短：4分、2分、1分、最短可达30秒；2.软件发展走向:：统一化、平台化、标准化、智能化；3.新技术应用：定量、恒效率脱气，连续分析；4.钻具振动随钻检测；5.定量荧光；6.多井对比；7.井涌监测；8.综合录井计算机新技术；9.地层综合评价技术；10.MWD技术、LWD(随钻录井技术)；11.热成相技术；仪器制造：国外综合录井仪制造商竞争相当激烈。

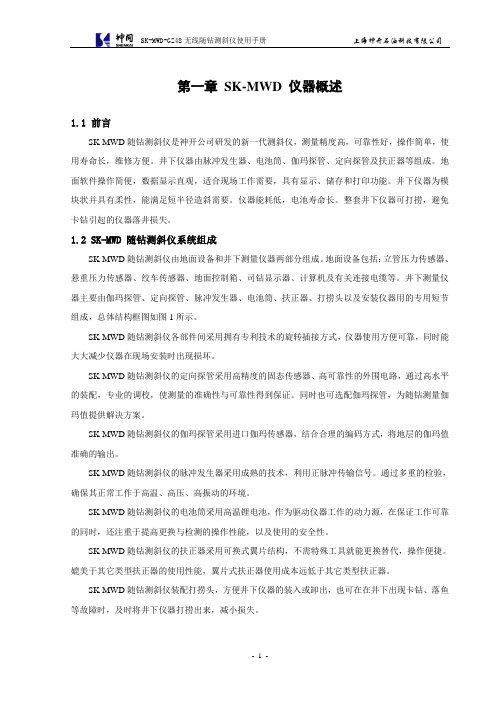

第一章SK-MWD 仪器概述1.1 前言SK-MWD随钻测斜仪是神开公司研发的新一代测斜仪，测量精度高，可靠性好，操作简单，使用寿命长，维修方便。

井下仪器由脉冲发生器、电池筒、伽玛探管、定向探管及扶正器等组成。

地面软件操作简便，数据显示直观，适合现场工作需要，具有显示、储存和打印功能。

井下仪器为模块状并具有柔性，能满足短半径造斜需要。

仪器能耗低，电池寿命长。

整套井下仪器可打捞，避免卡钻引起的仪器落井损失。

1.2 SK-MWD 随钻测斜仪系统组成SK-MWD随钻测斜仪由地面设备和井下测量仪器两部分组成。

地面设备包括：立管压力传感器、悬重压力传感器、绞车传感器、地面控制箱、司钻显示器、计算机及有关连接电缆等。

井下测量仪器主要由伽玛探管、定向探管、脉冲发生器、电池筒、扶正器、打捞头以及安装仪器用的专用短节组成，总体结构框图如图1所示。

SK-MWD随钻测斜仪各部件间采用拥有专利技术的旋转插接方式，仪器使用方便可靠，同时能大大减少仪器在现场安装时出现损坏。

SK-MWD随钻测斜仪的定向探管采用高精度的固态传感器、高可靠性的外围电路，通过高水平的装配，专业的调校，使测量的准确性与可靠性得到保证。

同时也可选配伽玛探管，为随钻测量伽玛值提供解决方案。

SK-MWD随钻测斜仪的伽玛探管采用进口伽玛传感器，结合合理的编码方式，将地层的伽玛值准确的输出。

SK-MWD随钻测斜仪的脉冲发生器采用成熟的技术，利用正脉冲传输信号。

通过多重的检验，确保其正常工作于高温、高压、高振动的环境。

SK-MWD随钻测斜仪的电池筒采用高温锂电池，作为驱动仪器工作的动力源，在保证工作可靠的同时，还注重于提高更换与检测的操作性能，以及使用的安全性。

SK-MWD随钻测斜仪的扶正器采用可换式翼片结构，不需特殊工具就能更换替代，操作便捷。

媲美于其它类型扶正器的使用性能，翼片式扶正器使用成本远低于其它类型扶正器。

SK-MWD随钻测斜仪装配打捞头，方便井下仪器的装入或卸出，也可在在井下出现卡钻、落鱼等故障时，及时将井下仪器打捞出来，减小损失。

综合录井仪神开说明书产品介绍SK-2000FC总线式正压防爆综合录井仪采用防爆CAN总线数据传输技术、国家ZG色谱仪和正压防爆技术等多种技术，适合在海洋平台及有防爆要求的环境进行作业，已批量服务ZG国内各油田，并参与哈萨克斯坦、蒙古、厄瓜多尔等国际市场的服务。

SK-2000FC 综合录井仪是采用多种新技术监测和记录钻井过程相关数据的自动化仪器，向钻井工程师提供钻井作业的工程数据，达到预测和分析工程事故的目的，提高钻井效率、降低作业成本；向地质师提供地层特征和特性，以及地层含油（气）性和储层评价等资料，是钻井作业过程中必不可少的综合监测工具。

技术规格●电源设备隔爆变压器输入电压：380V（480V、440V、220V可选）输入频率：50Hz输出电压：380V 5%输出频率：50HzUPS不间断电源输入电压:：220V 10%输入频率：35~65Hz输出电压：220V 2%输出频率：50 1Hz续电时间：≥15min仪器房安全指标：相线与机房接地导线之间绝缘电阻大于2MW，仪器必须配备良好接地装置●气体分析仪天然气组分分析仪分析周期：90s/3min检测组分：C1～nC5天然气组分测量范围：30×10-6 ~1 mol/mol (CH4) 30×10-6 ~30×10-2mol/mol (C2H6)最小检知浓度：30×10-6 mol/mol (CH4、C2H6)天然气总烃测量范围：50×10-6 ~1 mol/mol重复性误差：±2.5％基线漂移：±0.1mV/h噪音： 0.05mV分辨率：C1与C2保留时间差≥5秒天然气非烃组分分析仪测量内容：CO2最小检测浓度：CO2 0.1%测量范围：CO2 0.1%～100%基线漂移：满量程1％/7d重复性误差：±5％●传感器泵冲传感器/转盘转速传感器：量程：0-1920冲/分转盘扭矩传感器：量程：0~6MPa立管压力传感器：量程：0~42MPa套管压力传感器：量程：0~68MPa大钩悬重传感器：量程：0~6MPa钻井液温度传感器：量程：0~125℃钻井液密度传感器：量程：0~3g/cm钻井液电导率传感器：量程： 0~50ms/cm、0~300ms/cm钻井液出口流量传感器：量程：0~100% (相对流量)钻井液池体积传感器：量程： 0~5m绞车传感器：量程：0~9999数，大钩位置设定：0～50m硫化氢传感器：量程：0～100ppm，响应时间：T80＜30s●地质仪器碳酸盐分析仪测量范围：0~100％碳酸盐精度：1％泥岩密度测定仪测量范围：1~3g/cm最小样品重量：0.05g分辨率：0.01g/cm荧光测定仪供电电源：220VAC、50Hz功率：40W热真空蒸馏脱气器供电电源：220VAC、50Hz加热功率：300W系统真空度：≤1.3KPa系统密封性：真空度达到1.3KPa后，隔断气阀2小时内目测真空表下降不大于0.26KPa 泥浆瓶容积：250ml●电动脱气器工作电压：三相380VAC功率：370W转速：1400rpm防爆等级：ExdIIBT4●软件系统以Windows 2000Server或Windows NT为操作系统实现中英文转换和公英制单位切换具有数据实时采集、计算、钻机动态显示、多画面显示自动声光报警等多种功能提供多种功能模块和显示画面提供数据远传的数据接口，满足不同用户的现场需求产品优势SK-2000FC总线式正压防爆综合录井仪采用防爆CAN总线数据传输技术、国家ZL色谱仪和正压防爆技术等多种技术，适合在海洋平台及有防爆要求的环境进行作业，已批量服务ZG国内各油田，并参与哈萨克斯坦、蒙古、厄瓜多尔等国际市场的服务。

上海神开石油化工装备股份有限公司投资者关系活动记录表编号：2013-010 投资者关系活动类别特定对象调研参与单位名称及人员姓名上海证券报汪思伟时间2013年11月14日 10：00-12：00地点神开股份三楼会议室上市公司接待人员姓名董事会秘书顾冰，战略发展部助理沈晨投资者关系活动主要内容介绍1.请简单介绍一下公司业务板块及产品。

公司目前有录井仪，井口井控防喷器采油树，仪器仪表，MWD，钻头以及服务。

2.录井仪评价标准如何？为什么神开产品具有这么高的市场占有率？公司的产品测量范围比一般更宽，传感器色谱都比一般产品更专业可，仪器操作更方便。

3.录井设备使用周期？目前国家没有强制报废的规定，但由于产品更新需要，可能会做升级改造。

4.公司目前服务队有多少？平均产出多少？目前公司有将近50支服务队，1队7人。

平均产出没有计算，因为地域差别等，收费差异较大。

5.录井设备价格多少？市场占有率多少？录井仪价格根据产品配置不同有所差别。

目前国内市场占有率50%-60%。

国外主要做服务。

6.录井仪的主要客户有哪些？海外服务主要在哪些区域？国内客户主要是中石油中石化及其下属油田。

国外主要服务区域是巴基斯坦，科威特等中东地区和南美地区。

7.目前公司是通过何种方式做海外服务？主要是通过参与招标或者与民营企业合作承包的方式。

8.公司未来会如何拓展海外服务？公司未来会提供更多服务业务，更灵活的拓展海外服务。

9.公司未来的战略规划？公司对于机电产品有不同的战略规划。

机械类产品主要是国内制造，海内外销售。

电子类产品主要是走服务路线走向海外市场。

因此，国内制造销售，海外销售服务。

10.公司未来的新增长点？公司的服务业务会更灵活，橡胶件产品的产出，采油树产能的增加等都是公司未来新增长点。

另外，公司也不排除会通过资本运作的方式为公司带来新增长点。

11.公司在2014年的业绩目标？一般来说业绩增长15%-20%。

12.公司MWD情况如何？LWD情况如何？MWD目前还在改进中。
