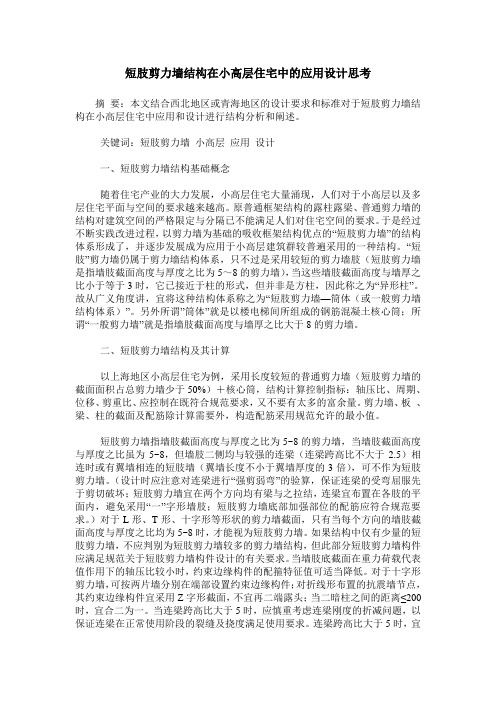

短肢剪力墙结构在小高层住宅中的应用设计思考摘要：本文结合西北地区或青海地区的设计要求和标准对于短肢剪力墙结构在小高层住宅中应用和设计进行结构分析和阐述。
关键词：短肢剪力墙小高层应用设计一、短肢剪力墙结构基础概念随着住宅产业的大力发展，小高层住宅大量涌现，人们对于小高层以及多层住宅平面与空间的要求越来越高。
原普通框架结构的露柱露梁、普通剪力墙的结构对建筑空间的严格限定与分隔已不能满足人们对住宅空间的要求。
于是经过不断实践改进过程，以剪力墙为基础的吸收框架结构优点的“短肢剪力墙”的结构体系形成了，并逐步发展成为应用于小高层建筑群较普遍采用的一种结构。
“短肢”剪力墙仍属于剪力墙结构体系，只不过是采用较短的剪力墙肢（短肢剪力墙是指墙肢截面高度与厚度之比为5～8的剪力墙），当这些墙肢截面高度与墙厚之比小于等于3时，它已接近于柱的形式，但并非是方柱，因此称之为“异形柱”。
故从广义角度讲，宜将这种结构体系称之为“短肢剪力墙—筒体（或一般剪力墙结构体系）”。
另外所谓”筒体”就是以楼电梯间所组成的钢筋混凝土核心筒；所谓“一般剪力墙”就是指墙肢截面高度与墙厚之比大于8的剪力墙。
二、短肢剪力墙结构及其计算以上海地区小高层住宅为例，采用长度较短的普通剪力墙（短肢剪力墙的截面面积占总剪力墙少于50%）＋核心筒，结构计算控制指标：轴压比、周期、位移、剪重比、应控制在既符合规范要求，又不要有太多的富余量。
剪力墙、板、梁、柱的截面及配筋除计算需要外，构造配筋采用规范允许的最小值。
短肢剪力墙指墙肢截面高度与厚度之比为5~8的剪力墙，当墙肢截面高度与厚度之比虽为5~8，但墙肢二侧均与较强的连梁（连梁跨高比不大于2.5）相连时或有翼墙相连的短肢墙（翼墙长度不小于翼墙厚度的3倍），可不作为短肢剪力墙。
（设计时应注意对连梁进行“强剪弱弯”的验算，保证连梁的受弯屈服先于剪切破坏；短肢剪力墙宜在两个方向均有梁与之拉结，连梁宜布置在各肢的平面内，避免采用“一”字形墙肢；短肢剪力墙底部加强部位的配筋应符合规范要求。

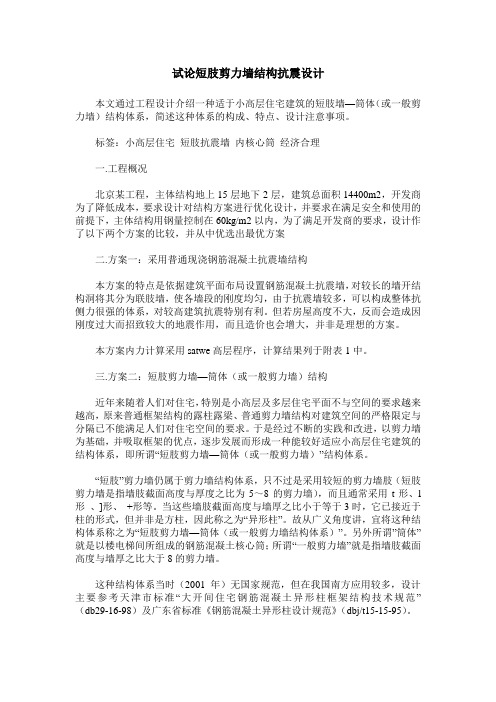

试论短肢剪力墙结构抗震设计本文通过工程设计介绍一种适于小高层住宅建筑的短肢墙—筒体（或一般剪力墙）结构体系，简述这种体系的构成、特点、设计注意事项。
标签：小高层住宅短肢抗震墙内核心筒经济合理一.工程概况北京某工程，主体结构地上15层地下2层，建筑总面积14400m2，开发商为了降低成本，要求设计对结构方案进行优化设计，并要求在满足安全和使用的前提下，主体结构用钢量控制在60kg/m2以内，为了满足开发商的要求，设计作了以下两个方案的比较，并从中优选出最优方案二.方案一：采用普通现浇钢筋混凝土抗震墙结构本方案的特点是依据建筑平面布局设置钢筋混凝土抗震墙，对较长的墙开结构洞将其分为联肢墙，使各墙段的刚度均匀，由于抗震墙较多，可以构成整体抗侧力很强的体系，对较高建筑抗震特别有利。
但若房屋高度不大，反而会造成因刚度过大而招致较大的地震作用，而且造价也会增大，并非是理想的方案。
本方案内力计算采用satwe高层程序，计算结果列于附表1中。
三.方案二：短肢剪力墙—筒体（或一般剪力墙）结构近年来随着人们对住宅，特别是小高层及多层住宅平面不与空间的要求越来越高，原来普通框架结构的露柱露梁、普通剪力墙结构对建筑空间的严格限定与分隔已不能满足人们对住宅空间的要求。
于是经过不断的实践和改进，以剪力墙为基础，并吸取框架的优点，逐步发展而形成一种能较好适应小高层住宅建筑的结构体系，即所谓“短肢剪力墙—筒体（或一般剪力墙）”结构体系。
“短肢”剪力墙仍属于剪力墙结构体系，只不过是采用较短的剪力墙肢（短肢剪力墙是指墙肢截面高度与厚度之比为5～8的剪力墙），而且通常采用t形、l 形、]形、+形等。
当这些墙肢截面高度与墙厚之比小于等于3时，它已接近于柱的形式，但并非是方柱，因此称之为“异形柱”。
故从广义角度讲，宜将这种结构体系称之为“短肢剪力墙—筒体（或一般剪力墙结构体系）”。
另外所谓”筒体”就是以楼电梯间所组成的钢筋混凝土核心筒；所谓“一般剪力墙”就是指墙肢截面高度与墙厚之比大于8的剪力墙。
短肢剪力墙结构的抗震性能比较及应用研究摘要：文章结合一具体小高层住宅，将短肢剪力墙结构与框架-剪力墙结构的抗震性能进行对比，并进行结构在罕遇地震作用下的静力弹塑性分析，评价其抗震性能。
关键词：短肢剪力墙；结构设计；抗震性能1 结构的判别与布置文献[1]定义短肢剪力墙为墙肢截面高度与厚度之比为5～8的剪力墙。
墙肢截面高厚比介于异型框架柱与一般剪力墙之间，仍属于剪力墙结构体系。
文献[2]对短肢剪力墙的定义及判别方法提出了一些不同的意见。
相对一般剪力墙而言，短肢剪力墙的承载能力、抗侧刚度均较小。
由于短肢剪力墙常常为联肢墙，在水平地震力作用下，一部分墙肢处于压、弯、剪，另一部分墙肢处于拉、弯、剪的复杂应力状态，易形成脆性剪切破坏，所以延性较差。
文献[1]明确指出不应设计仅有短肢剪力墙的高层建筑，一般是利用建筑电梯井或楼梯间等位置布置一般剪力墙(或筒体)，形成短肢剪力墙与一般剪力墙共同受力的结构体系。
如果楼层大面积连续布置短肢剪力墙而一般剪力墙布置不足时，可能出现当一般剪力墙破坏后，短肢墙没有足够的延性和承载力，会很快随之破坏从而导致整个结构失效。
所以在结构抗震设计时，一般剪力墙(或筒体)承受的第一振型底部地震倾覆力矩不宜小于结构底部总地震倾覆力矩的50％。
剪力墙结构仅能承受平面内作用力，平面外承载能力忽略不计，对于短肢剪力墙结构亦是如此。
因此，其应双向布置，形成翼缘墙肢与腹板墙肢共同受力的结构。
根据试验可知：有翼缘墙的短肢剪力墙延性系数比无翼缘墙大很多，说明有翼缘的短肢剪力墙在水平地震力作用至破坏时，其耗能能力较无翼缘短肢剪力墙好。
因此，高层建筑中宜避免采用“━”形短肢墙，应布置为“┣”、“┏”和“╋”等形式。
2 结构的抗震性能比较与分析2．1 结构概况某点式小高层住宅，主体结构为地上11层，层高2．9 m；半地下室，层高3．0 m。
室外地面至屋面檐口高度33．7 m。
本工程抗震设防类别为丙类，设计使用年限50年，抗震设防烈度为7°，设计基本地震加速度值为0．10g，第一组。
高层住宅短肢剪力墙结构体系抗震性能分析多年来，广大劳动人民在同地震的抗争中积累了丰富的防震、抗震经验。
当前，人们抗御地震的主要途径包括两个方面:一方面是地震预报，通过观察、研究地震发生前的预兆，在震前发出预报，以便及时采取措施，从而减少生命及财产损失，这是地震工作者的任务。
但目前对地震的研究还不是很透彻，地震预报的准确性并不高;另一方面是工程抗震，研究如何提高建筑物抵抗地震的能力，使其在遭受地震时不致严重破坏。
因此，本文进行高层住宅短肢剪力墙结构体系抗震性能分析具有重要意义1 短肢剪力墙结构（一）短肢剪力墙结构的定义短肢剪力墙属于剪力墙结构，根据《高层建筑混凝土结构技术规程》JGJ3一2002，短肢剪力墙是指墙肢截面高度和厚度之比为5一8的剪力墙。
短肢剪力墙的形状常为T形、L形、〕形、+形，短肢剪力墙水平断面多采用T形、L形、Z形等截面的形式，分别适用建筑内外墙交接处，墙体转角处和外墙连续短肢剪力墙的特点有以下几个方面：1.结合建筑平面，利用隔墙位置来布置竖向构件，基本不与建筑使用功能发生矛盾。
2.墙的数量可多可少，肢可长可短，主要视抗侧力的需要而定，还可通过不同的尺寸和布置以调整刚度大小及刚度中心的位置。
3.布置灵活，较易处理支撑楼盖的要求，楼盖可用肋形梁楼盖，亦可用大跨度平板楼盖;4.视建筑平面及抗侧力的需要，对中心竖向交通区可处理成筒体或同样做成短肢剪力墙。
5.由于剪力墙代之以短肢墙加砌体，房屋总重量可以减轻，加快了施工速度，地震反应因而减小，这又利于降低造价。
6.当下部数层要求为大空间时，相对普通剪力墙结构而言，较易通过转换层来处理上下部结构的关系。
（二）短肢剪力墙的受力特点1短肢剪力墙一般情况下较为高细，破坏形态由受弯承载力控制，延性较好。
2短肢剪力墙结构体系中的连梁是一个耗能构件，在振动台试验中出现了两种破坏形态:弯曲破坏，剪切破坏。
3短肢剪力墙是一种强肢弱梁形的联肢墙，在大部分情况下连梁首先开裂，然后墙肢开裂。
短肢剪力墙结构在小高层住宅中的应用设计思考【摘要】随着小高层住宅的发展，短肢剪力墙结构被广泛应用，本文主要从布置原则、结构计算、抗震薄弱环节设计、墙肢配筋设计、构件设计五个方面，就小高层住宅中短肢剪力墙结构体系的设计要点进行分析探讨，以确保结构设计的经济、适用及安全。
【关键词】短肢剪力墙；设计；小高层住宅当前，小、中高层住宅建筑走俏市场，先前普通框架结构的露梁露柱及普通剪力墙结构对建筑空间的严格限定与分隔在建筑功能上已不尽适用，一种新的结构体系——“短肢”剪力墙结构体系应运而生。
短肢剪力墙结构体系最早由容柏生院士提出，《高规》）(jgj3—2002)中将其定义为“指墙肢截面高度与厚度之比为5～8的剪力墙”。
短肢剪力墙结构与一般剪力墙结构相比，在结构布置方面更具灵活性，既克服了框架结构露梁露柱的弊端，且通过使用轻质填充墙能有效减轻结构自重，减小结构的侧向刚度，增大结构的自振周期，减小结构地震时所遭受的地震作用，经济性及适用性更高，因此当前已被广泛应用于小高层住宅楼结构设计中。
但短肢剪力墙结构体系对设计要求较严，设计人员在运用现行有关规范、规程设计时，因理解不同所采取的结构措施存在诸多差异，下面，笔者结合实践经验，就小高层住宅中短肢剪力墙结构体系的设计要点进行分析探讨，以确保结构设计的经济、适用及安全。
1 短肢墙的使用及布置短肢剪力墙常采用的结构形式主要有“l”型、“t”型、“十”型、“]”型、“z”型、“一”型(“一”型的自身刚度及稳定性不够好，除条件限制外，一般不宜采用)，在进行布置时，应注意使结构的刚度适宜，传力路径明确，结构专业应较早地介入建筑专业的方案设计，使结构布置既能满足建筑功能的要求又能作到安全可靠，经济合理，其布置原则主要如下：1）墙体应结合建筑平面及房间分隔形式进行布置，以选用“t”型、“l型等纵横刚度较一致且稳定和刚度较好的墙肢形式为宜。
当如有需要选用“一”字形时，平面外最好不布置与之单侧相交的楼面梁。
有关小高层短肢剪力墙的结构设计的相关探讨摘要：本文结合某住宅楼主体结构实例，介绍了短肢剪力墙结构设计的一般规定、受力特点、计算结果分析和主要技术措施，并提出短肢剪力墙结构的抗震薄弱环节及概念设计的一些看法，与相关同行商讨。
关键词：短肢剪力墙建筑结构概念设计一、前言近年来，随着经济发展和生活水平的提高，人们对住宅，特别是高层住宅平面与空间的要求也越来越高。
若采用框架结构，往往因柱楞突出隔墙，妨碍美观，影响使用效果。
短肢剪力墙结构是指墙肢截面高度为厚度5～8倍的剪力墙结构，常用的有“T”字型“、L”型“、十”字型及少量的“一”字型。
和一般剪力墙相比，这种结构型式的优点在于：（1）墙肢较短，布置灵活，可调整性大，容易满足建筑平面的要求。
（2）减少了剪力墙而代之以轻质砌体，结构自重相应减轻，从而减小结构整体刚度，增大振动周期，降低地震作用力。
（3）墙肢高宽比较大，延性较好，对抗震有利。
（4）连梁跨高比较大，以受弯破坏为主，地震作用下首先在弱连梁两端出现塑性铰，能起到很好的耗能作用。
（5）墙肢的承载力得到了较充分的发挥。
目前，《高层建筑混凝土结构技术规程》JGJ3—2002已对短肢剪力墙结构的设计作出了规定。
现以某小区一栋小高层住宅为例，介绍一下短肢剪力墙结构的设计情况。
二、工程概况该工程是1栋小高层带电梯的住宅楼，总建筑面积约1.02万m2，房屋总高度31.8m。
裙楼为外扩地下室，也作车库使用，平面尺寸为45.6m×18m，层高3.3m，顶板面比主楼1层楼面低1.5m。
本工程建筑结构的安全等级为二级，抗震设防类别为丙类，抗震设防烈度为6度，设计基本地震加速度为0.05g，设计地震分组为第一组，地面粗糙度为B 类，基本风压值取0.35kN/m2，场地土类别为Ⅱ类，属抗震有利地段。
三、上部结构体系本工程的平面体型较为复杂，住宅层结构平面Y向一侧凹进的尺寸为10.8m，为Y向总尺寸的49.1%，大于30%，按《建筑抗震设计规范》GB50011-2001第3.4.2条，属平面不规则类型。
530
管理科学与工程技术GUANLIKEXUEYUGONGCHENGJISHU
随着时代以及经济不断发展，人们生活的水平不断提高，对住宅的布局逐渐提高重视。
在这样的背景之下，出现了新型的结构，也就是我们所说的短肢剪力墙。
一般情况下将墙肢截面的厚度与高度之间的比值控制在5—8的范围之内，截面的形式包括T 形、Z 性以及L 形等等，它是剪力墙结构的一种。
短肢剪力墙的结构在抗震方面具备优良的性能，同时受力较为均衡，在地震多发区或者是平原都能使建筑正常使用，在高层建筑中应用较为广泛。
一、结构
在进行高层建筑的设计时，不能将剪力墙的结构全部设计成短肢剪力墙。
通常的情况下，建筑总体结构的底部在地震方面承受的倾覆力矩一半左右是由短肢剪力墙的底部承受时，我们认为在建筑的剪力墙中，短肢剪力墙的数量相对较多。
如果在建筑的结构中，存在的短肢剪力墙不符合上面所说的标准，那么在建筑的剪力墙中，短肢剪力墙的数量相对较少。
在建筑中需要的短肢剪力墙在数量的方面较多时，要将其进行均匀的布置，避免在局部形成集中的状况。
在进行布置时，要将筒体或者是一般剪力墙在其周围进行布置，能够对水平力进行共同的抵抗。
在进行抗震方面的设计时，充分注意剪力墙的底部以及筒体承受的倾覆力矩。
二、抗震性能
在抗震性能的方面，短肢剪力墙具备其他结构没有的优势，在设计时将对抗震性能产生影响的因素进行周密详细的布置。
（一）截面的形式
我们所说的短肢剪力墙主要是将墙肢截面的厚度与高度之间的比值控制在5—8的范围之内，截面的形式包括T 形、Z 性以及L 形等等。
相关的研究表明，在短肢剪力墙中无翼的墙在性能方面要远远的低于帯翼的墙。
在进行设计时，要使短肢剪力墙与梁在多个方面进行连接，避免与延性相对较差的墙连接。
（二）配筋的方面
非常多的短肢剪力墙在延性的方面相对较差，在进行短肢剪力墙的设计时通常将配筋增加来提高其延性。
在将配筋进行增加时候，受弯的承载力方面没有得到显著提高，但是显著改善了在应力影响下混凝土的峰值变化值以及应变与应力之间的曲线，使短肢剪力墙在延性的方面得到显著提升。
（三）腹板以及翼墙方面
短肢剪力墙在腹板以及翼墙的交界处会出现纵向的裂缝，要对其进行有效的加固，可以通过暗桩的形式对其进行有效加固。
通过对无翼的墙以及有翼的墙进行实验，我们可以发现，在有翼的墙体中存在着横向的裂缝，在裂缝的形状方面与无翼的墙基本一致。
在对受力进行分析时，翼墙主要承担弯矩力，而剪力由墙肢承担。
在对短肢剪力墙进行设计时，在其端部以及角落设置相应的暗箱，运用钢筋进行有效加固，使短肢剪力墙能够加大剪力的承担能力。
（四）轴压比方面
在短肢剪力墙延性的方面，轴压比对其产生一定影响。
如果轴压较小，短肢剪力墙截面的承载力与轴压比之间呈现正比的关系，在将钢筋进行强化之后，短肢剪力墙承担的弯矩方面的数值没有变化，也
就是说短肢剪力墙在抗弯的能力方面塑性铰没有对其产生影响；如果轴压较大，短肢剪力墙截面的承载力与轴压比之间呈现反比的关系，短肢剪力墙承担的弯矩面的值明显发生变化，在延性的面逐渐降低。
依相关的规定，在进行设计时，轴压比要依不同的短肢剪力墙小高层住宅抗震设计探讨
宋炜琦/合肥房屋建筑勘察设计院有限公司
【摘要】随着时代不断发展，人们生活的水平在不断提高，对住宅的布局逐渐提高重视。
特别是多层的住宅以及小高层等建筑，在结构方面已经不仅仅是普通的框架。
在经过不断研究实验以及改进，将框架与普通的剪力墙进行有机结合，出现了短肢剪力墙这种结构，能够满足小高层的需要。
本篇文章对短肢剪力墙在小高层中抗震的设计进行简单探讨，希望可以提供一定参考。
【关键词】小高层；抗震；短肢剪力墙
地震等级而变化。
在一定的轴压比时，如果将短肢剪力墙的厚度与高度进行增加，并不能使其在延性的方面得到提高。
短肢剪力墙的厚度与高度之间的比值在6左右时，其综合的性能达到最佳的状态。
三、需要注意的问题
在高层建筑中或者是地震多发区的建筑中，剪力墙的结构不能全部的运用短肢剪力墙。
在墙肢以及剪力墙的方面要保障数量以及质量，短肢剪力墙的附近要布置一定的筒体或者是一般剪力墙与其进行配合，同时在进行短肢剪力墙的布置时尽量使截面的形成呈现出L 形或者是T 形。
在中心方面保障短肢剪力墙在刚度方面的中心与质量方面的中心重合，能够将其抗扭的能力显著提升，保障其稳定。
短肢剪力墙在抗震方面较为薄弱的是平面角落附近的墙肢，如果出现扭曲，会使短肢剪力墙加速变形，出现裂缝。
因此，要采取措施进行有效加强，如增加钢筋以及将轴压比降低等等。
在使用短肢剪力墙时，要对数量进行有效的控制，避免出现较多的短肢剪力墙。
因为短肢剪力墙属于弯剪的构件，很容易遭到破坏，使建筑在抗震方面的性能受到严重的影响。
所以在进行布置时不仅要对短肢剪力墙进行布置，同时要在其附近布置一定的筒体或者是一般剪力墙，使它们对水平力进行共同的抵抗。
在设计的过程中，依据相应要求对梁进行长度的设计，保障短肢剪力墙与梁进行连接时支座是贯通的，这样对施工非常方便，同时还能够保障梁与短肢剪力墙在进行浇筑时的质量。
如果短肢剪力墙与一般剪力墙进行连接，在进行设计时依据与梁进行连接时的要求一致。
在抗震的等级方面，短肢剪力墙的等级要比一般剪力墙的等级高，在构造的方面将延性进行有效提高。
在墙肢的长度以及数量的方面，要依据相关的要求进行确定，保障长度以及数量能够适当，满足相关的要求，同时依据长度将刚度的中心与质量的中心进行位置的调整；在进行粉刷时要保障过度的平缓，一般情况下运用玻璃丝布将腹板与翼墙交接的地方进行连接；设计时在抗侧力的方面运用电梯间这种筒体，保障具备足够的刚度以及适当的尺寸。
对剪力墙的底部以及筒体承担的倾覆力矩要充分注意，保障建筑整体承担的倾覆力矩中一半以上的倾覆力矩由剪力墙的底部以及筒体承担，同时要保障均衡的刚度，避免建筑出现扭曲。
在核心区域要将楼板的厚度进行增加，依据相关的标准与梁进行连接，在跨度的方面要保持适当，能够将耗能作用进行充分的发挥，保障水平力能够顺利进行传递。
总结：
随着时代不断发展，人们生活的水平在不断提高，对住宅的布局逐渐提高重视。
在建筑中，短肢剪力墙被不断的应用，应用范围在不断扩大。
短肢剪力墙在受力的方面较为均匀，同时在抗震的方面具备较为优良的性能。
本篇文章对短肢剪力墙在结构的方面进行简单分析，对相关的因素进行分析，例如短肢剪力墙的数量、长度、暗桩的设置、轴压方面以及钢筋等等，同时对在短肢剪力墙设计的过程中需要注意的问题进行分析，希望可以将短肢剪力墙在抗震方面进行有效的提升，保障建筑在抗震方面的性能。
【参考文献】
[1]易在江.小高层住宅短肢剪力墙结构设计分析与应用探讨
[J ].四川建材，2009（10）.[2]许佳，杨靖.短肢剪力墙结构高层住在抗震设计的探讨[J ].工程建设与设计，2009（9）.。
