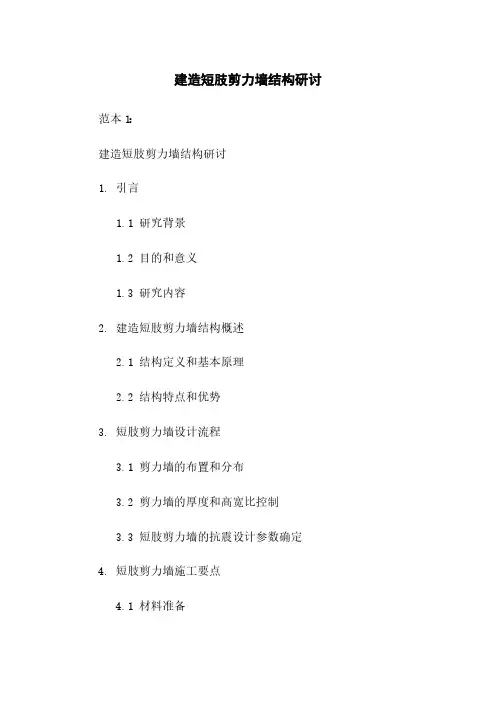

建造短肢剪力墙结构研讨范本1：建造短肢剪力墙结构研讨1. 引言1.1 研究背景1.2 目的和意义1.3 研究内容2. 建造短肢剪力墙结构概述2.1 结构定义和基本原理2.2 结构特点和优势3. 短肢剪力墙设计流程3.1 剪力墙的布置和分布3.2 剪力墙的厚度和高宽比控制3.3 短肢剪力墙的抗震设计参数确定4. 短肢剪力墙施工要点4.1 材料准备4.2 剪力墙的施工工艺4.3 施工注意事项5. 剪力墙的检测与评估5.1 剪力墙的结构监测5.2 剪力墙的损伤评估方法6. 案例分析6.1 某高层建造剪力墙设计与施工实例6.2 剪力墙的监测与评估案例分析7. 结论7.1 短肢剪力墙结构的优势7.2 设计与施工要点总结8. 参考文献附件：1. 剪力墙设计计算表格2. 某高层建造剪力墙施工工艺图3. 剪力墙监测报告法律名词及注释：1. 建造法律法规- 建造法：指中华人民共和国《建造法》- 建设工程消防设施管理办法：指中华人民共和国住房和城乡建设部发布的《建设工程消防设施管理办法》2. 土木工程相关法规- 土木工程施工管理办法：指中华人民共和国住房和城乡建设部发布的《土木工程施工管理办法》- 基础与地基工程施工及验收规范：指中华人民共和国住房和城乡建设部发布的《基础与地基工程施工及验收规范》范本2：建造短肢剪力墙结构研讨1. 研究背景1.1 近年来剪力墙结构的发展趋势1.2 研究目的和意义1.3 研究方法和数据来源2. 建造短肢剪力墙的原理与设计2.1 短肢剪力墙的定义和基本原理2.2 剪力墙结构的设计方案2.2.1 剪力墙布置和分布2.2.2 短肢剪力墙的厚度和高宽比控制2.2.3 短肢剪力墙的抗震设计参数确定3. 短肢剪力墙的施工要点与技术控制3.1 施工准备及材料选择3.2 剪力墙施工工艺流程3.2.1 剪力墙钢筋的预埋和安装3.2.2 砼浇筑过程及控制要点3.3 短肢剪力墙的质量验收与管理4. 剪力墙结构的监测与评估4.1 剪力墙的结构监测方法与技术4.2 剪力墙的损伤评估方法及标准5. 实例分析与经验总结5.1 某高层建造剪力墙设计与施工实例5.2 剪力墙结构的问题分析与解决5.3 剪力墙结构的优化设计思路6. 结论与展望6.1 建造短肢剪力墙结构的优势及应用前景6.2 对剪力墙结构研究的展望和未来发展方向附件：1. 剪力墙设计计算表格2. 某高层建造剪力墙施工工艺图3. 剪力墙监测报告法律名词及注释：1. 建造法律法规- 建造法：指中华人民共和国《建造法》- 建设工程消防设施管理办法：指中华人民共和国住房和城乡建设部发布的《建设工程消防设施管理办法》2. 土木工程相关法规- 土木工程施工管理办法：指中华人民共和国住房和城乡建设部发布的《土木工程施工管理办法》- 基础与地基工程施工及验收规范：指中华人民共和国住房和城乡建设部发布的《基础与地基工程施工及验收规范》。
高层建筑剪刀墙结构设计的若干探讨随着社会的发展，人们的生活水平的提高，人们对生活环境，特别是住宅的平面与空间的要求越来越高，再加上建筑施工技术不断提高与技术不断创新，原来框架结构、剪力墙结构对建筑空间的严格限定与分隔已不能再满足人们对住宅空间的要求，于是在原有剪力墙的基础上吸收了框架结构的优点，逐步发展形成了能适应人们新的住宅观念的高层住宅结构形式。
这两种新的结构由于很大程度上克服了普通框架与普通剪力墙结构的缺点，受到了多数人的肯定和欢迎，所以短肢剪力墙结构得到普遍应用。
短肢剪力墙的受力，变形特征，类似以框剪结构，但比框架结构的刚度分配内力分配更合理，而结构的变形协调导致的竖向位移差别也比框剪结构小。
高层建筑在设计剪力墙结构要注意其特点，剪力墙能较好的抵抗水平荷载。
《建筑抗震设计规范》将其称为抗震墙、剪力墙能有效抵抗水平荷载，具有以下主要特点：①抗侧刚度大、侧移小；②室内墙面平整；③结构自重大，吸收地震能量大；④施工较麻烦，造价较高。
在高层建筑剪力墙结构设计中要对其结构布置的合理性进行综合分析研究。
在剪力墙结构中，剪力墙宜沿主轴方向或其他方向双向布置，抗震设计的剪力墙结构，应避免仅单向有墙结构布置形式，使其较好空间工作性能。
两个受力方向的抗侧刚度接近。
另一方面，剪力墙的抗侧刚度及载力均较大，为充分利用剪力墙的能力减轻结构重量，增大剪力墙结构的可利用空间墙不宜布置太密，使结构具有的侧向刚度。
高层建筑剪力墙结构设计时考虑竖向刚均匀性及墙肢高度比。
剪力墙布置对结构的抗侧刚度有很大影响剪力墙高度如不连续。
则造成结构沿高度刚度突变，所以墙厚和混凝土等级。
细高的剪力墙容易设计或变弯曲破坏的延性剪力墙，从而可避免脆性的剪切破坏。
在抗震结构中剪力墙结构应具有延性，设计中墙的高宽的比不应小于2。
当在墙的长度很长时，为了满足每个墙段高度比大于2的要求，可通过增开设洞口将长墙分成长度较小或较均匀的独立墙段，使每个独立墙段可以是整体墙，也可以是联肢墙。

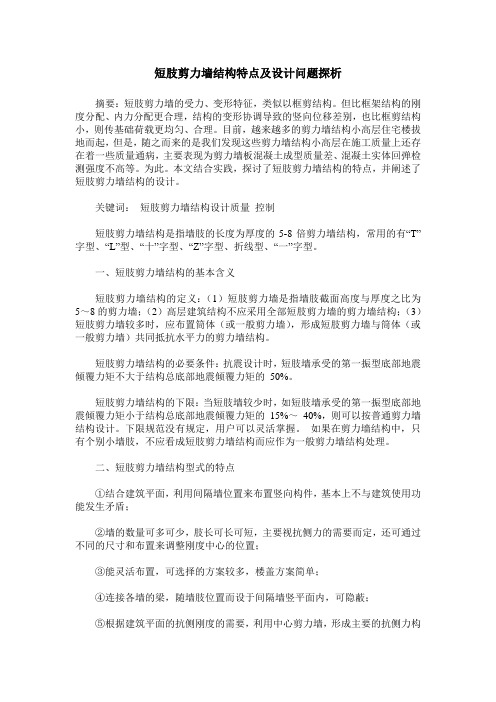

短肢剪力墙结构特点及设计问题探析摘要：短肢剪力墙的受力、变形特征，类似以框剪结构。
但比框架结构的刚度分配、内力分配更合理，结构的变形协调导致的竖向位移差别，也比框剪结构小，则传基础荷载更均匀、合理。
目前，越来越多的剪力墙结构小高层住宅楼拔地而起，但是，随之而来的是我们发现这些剪力墙结构小高层在施工质量上还存在着一些质量通病，主要表现为剪力墙板混凝土成型质量差、混凝土实体回弹检测强度不高等。
为此。
本文结合实践，探讨了短肢剪力墙结构的特点，并阐述了短肢剪力墙结构的设计。
关键词：短肢剪力墙结构设计质量控制短肢剪力墙结构是指墙肢的长度为厚度的5-8倍剪力墙结构，常用的有“T”字型、“L”型、“十”字型、“Z”字型、折线型、“一”字型。
一、短肢剪力墙结构的基本含义短肢剪力墙结构的定义：（1）短肢剪力墙是指墙肢截面高度与厚度之比为5～8的剪力墙；（2）高层建筑结构不应采用全部短肢剪力墙的剪力墙结构；（3）短肢剪力墙较多时，应布置筒体（或一般剪力墙），形成短肢剪力墙与筒体（或一般剪力墙）共同抵抗水平力的剪力墙结构。
短肢剪力墙结构的必要条件：抗震设计时，短肢墙承受的第一振型底部地震倾覆力矩不大于结构总底部地震倾覆力矩的50%。
短肢剪力墙结构的下限：当短肢墙较少时，如短肢墙承受的第一振型底部地震倾覆力矩小于结构总底部地震倾覆力矩的15%～40%，则可以按普通剪力墙结构设计。
下限规范没有规定，用户可以灵活掌握。
如果在剪力墙结构中，只有个别小墙肢，不应看成短肢剪力墙结构而应作为一般剪力墙结构处理。
二、短肢剪力墙结构型式的特点①结合建筑平面，利用间隔墙位置来布置竖向构件，基本上不与建筑使用功能发生矛盾；②墙的数量可多可少，肢长可长可短，主要视抗侧力的需要而定，还可通过不同的尺寸和布置来调整刚度中心的位置；③能灵活布置，可选择的方案较多，楼盖方案简单；④连接各墙的梁，随墙肢位置而设于间隔墙竖平面内，可隐蔽；⑤根据建筑平面的抗侧刚度的需要，利用中心剪力墙，形成主要的抗侧力构件，较易满足刚度和强度要求。

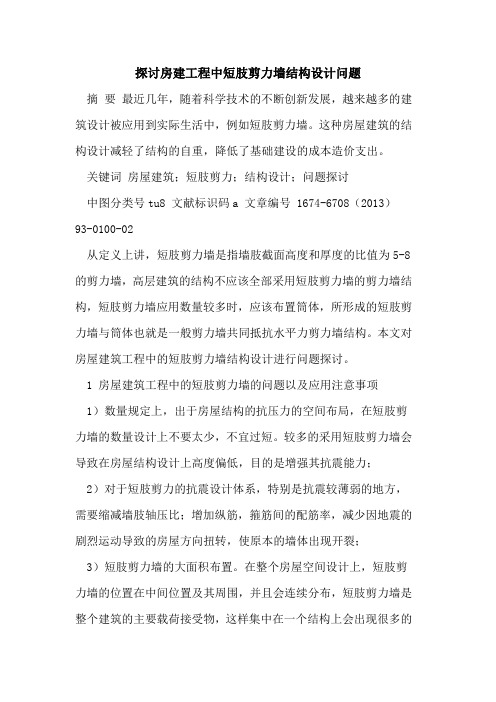

探讨房建工程中短肢剪力墙结构设计问题摘要最近几年，随着科学技术的不断创新发展，越来越多的建筑设计被应用到实际生活中，例如短肢剪力墙。
这种房屋建筑的结构设计减轻了结构的自重，降低了基础建设的成本造价支出。
关键词房屋建筑；短肢剪力；结构设计；问题探讨中图分类号tu8 文献标识码a 文章编号 1674-6708（2013）93-0100-02从定义上讲，短肢剪力墙是指墙肢截面高度和厚度的比值为5-8的剪力墙，高层建筑的结构不应该全部采用短肢剪力墙的剪力墙结构，短肢剪力墙应用数量较多时，应该布置筒体，所形成的短肢剪力墙与筒体也就是一般剪力墙共同抵抗水平力剪力墙结构。
本文对房屋建筑工程中的短肢剪力墙结构设计进行问题探讨。
1 房屋建筑工程中的短肢剪力墙的问题以及应用注意事项1）数量规定上，出于房屋结构的抗压力的空间布局，在短肢剪力墙的数量设计上不要太少，不宜过短。
较多的采用短肢剪力墙会导致在房屋结构设计上高度偏低，目的是增强其抗震能力；2）对于短肢剪力的抗震设计体系，特别是抗震较薄弱的地方，需要缩减墙肢轴压比；增加纵筋，箍筋间的配筋率，减少因地震的剧烈运动导致的房屋方向扭转，使原本的墙体出现开裂；3）短肢剪力墙的大面积布置。
在整个房屋空间设计上，短肢剪力墙的位置在中间位置及其周围，并且会连续分布，短肢剪力墙是整个建筑的主要载荷接受物，这样集中在一个结构上会出现很多的问题，包括：如果出现剪力墙的核心部分在大幅度的震动下出现以后，相继会有很多的伴随性问题，弱小的短肢剪力墙在延性以及抵抗水平的能力都不够充足，也许会随着振动被破坏。
其次的问题，短肢剪力墙在大幅度的震动影响下会从弹塑性变形逐渐转化成能力大幅度减弱，由于本身承受力就不够，再加上外力的压迫，致使短肢剪力墙无法承受超负荷的作用力，导致之后发生一系列的破坏现象；4）“一“字形的短肢剪力墙数量较多。
在实际房屋建设中，“一”字形的短肢剪力墙数量较多，随处就可以看见。
试论高层短肢剪力墙结构设计应注意问题摘要：随着高层建筑的不断涌现，普通的剪力墙结构已经不能满足人们对现代高层建筑的空间适用性、灵活性等要求，且该结构自重大，抗震效果差，从而被短肢剪力墙结构逐步取而代之。
本文结合实际经验对普通高层住宅的剪力墙结构设计与质量控制进行了分析。
关键词：高层住宅；剪力墙结构；设计中图分类号：tu241.8 文献标识码：a 文章编号：近年来，随着城市经济的不断发展，建筑的数量日益增多，人们对建筑物的平面与空间的要求越来越高，传统的普通框架结构中凸入室内空间的房梁、柱子等影响美观，不能满足人们对住宅空间的要求。
而短肢剪力墙结构的出现，不仅能够克服了传统的普通框架与普通剪力墙结构存在的一些问题，而且降低了基础及上部结构的造价，从中得到了广泛的应用。
一、短肢剪力墙的概念和特点短肢剪力墙是指截面厚度不大于300mm、各肢截面高度与厚度之比的最大值大于4但不大于8的剪力墙；短肢剪力墙结构主要布置在房间分隔墙的交点处，视抗侧力的需要及与分隔墙相交的形式而布置适当数量的相应形式的短肢墙，并在各肢处布置连系梁，把这些墙连结成一个整体以构成结构体系。
这种结构体系特点主要包括以下几个方面：（1）满足建筑功能的需要。
1）墙肢和填充墙的厚度相同，各墙相连的梁处于一个竖向的平面内，以避免梁柱可能突出墙面的情况。
2）墙体改革的方向要求墙体采用轻质材料，因此短肢墙更能够满足建筑功能的需要。
3）短肢墙构件增加了施工困难程度，但扩大了使用面积。
（2）满足结构设计的需要。
短肢剪力墙体系中墙肢和梁可以隐蔽，同时结构布置比较灵活，墙的数量和肢长可以根据抗侧力的需要而定，同时，还可通过不同的尺寸和布置来调整刚度和刚度中心的位置。
（3）结构体系使用方面，可灵活运用。
1）结合建筑平面，利用间隔墙位置来布置竖向构件，基本上不与建筑使用功能发生矛盾。
2）墙的数量可多可少，肢长可长可短，主要视抗侧力的需要而定。
3）能灵活布置，可选择的方案较多，楼盖方案简单。
对高层建筑中短肢剪力墙结构设计若干问题讨论摘要：本文首先分析了短肢剪力墙体的优点，并就高层建筑短肢剪力墙结构设计、计算以及布置原则进行了讨论。
关键词：高层建筑；短肢剪力墙结构；设计；计算abstract: this paper first analyzes the advantages of short shear wall body, and discussed high-rise buildings short pier shear wall structural design, calculation and layout of the principles.key words: high-rise buildings; shear wall structure; design; computing中图分类号：tu2文献标识码：a 文章编号：2095-2104（2012）短肢剪力墙结构由于结构布置方面的灵活性和可调整性，使其各项技术经济指标均较一般剪力墙结构理想，因而在高层住宅楼结构设计中已被广泛采用。
对于短肢剪力墙结构，结构工程师在设计中应充分重视，根据其受力的特点，充分了解其破坏的各种机理，合理、对称、均匀地布置短肢墙，正确掌握计算机分析方法和截面设计，并不断地总结经验，才能设计出安全、经济、合理的建筑结构。
1.短肢剪力墙体的优点充分利用墙肢的承载能力，避免传统剪力墙结构中墙体过长而通常为构造配筋的浪费。
减轻结构自重、降低主体结构和基础造价。
结构自振周期相对加大，弥补剪力墙体系抗侧刚度大，从而地震反应加大的缺点。
主体结构中大多数墙肢呈受弯工作状态。
从而保证墙体具有足够的延性；同时大多数连梁的跨高比大于2.5，保证整体刚度的同时降低连梁的自身刚度，避免连梁的剪切破坏，使连梁也具有足够的延性。
以此来弥补剪力墙体系延性的不足。
2.短肢剪力墙结构的计算分析2.1构造措施短肢剪力墙结构中的短肢墙受力以承担竖向荷载为主，承担水平荷载为辅。
短肢剪力墙结构设计的相关问题探讨摘要：随着人们物质水平的不断提高，对住宅的空间和平面要求也随之提高。
在传统框架结构中，普通剪力墙结构、露柱、露梁等，严格分隔和限定了现代化住宅的发展需求。
本文分析短肢剪力墙结构的优点、缺点、设计规定、抗震薄弱环节和概念设计等若干问题。
关键词：短肢剪力墙结构设计随着房地产事业的发展，中小高层住宅式建筑物越来越多，为满足建筑发展的需求，许多建筑结构的设计都选择短肢剪力墙。
在布置结构时，通过分户墙、山墙、电梯间来进行部分剪力墙布置，其它则布置成短肢墙，这样既可使卧室和厅之间无突出柱和梁，也可对墙体位置进行调整，以满足现代居住空间的灵活性和空间性，实现经济合理的同时，又符合抗震预防的要求。
1 短肢剪力墙结构优点针对高层住宅选择框架结构，由于柱出现局部突出，而严重影响了结构美观效果与平面布局。
选择一般的剪力墙结构，难以符合停车场、地下通道等公共设施使用的需求。
而针对小高层住宅建筑而言，选择小高层可加大结构刚度，同时也加大有效质量，以增加较大的抗震作用。
短肢剪力墙则依靠自身平面具有灵活性，对结构进行调整，以达到理想的刚度，从而使剪力墙结构形成一种短肢体系。
通常将截面高度同厚度比值在6～9的剪力墙称为短肢剪力墙，有“+”、“T”、“L”、“一”等字型，短肢剪力墙具有以下优点：（1）由于较短的墙肢，可调整性、灵活性较强，极易满足建筑平面与空间的布局需求。
（2）墙数量和长度可自由确定，主要根据抗侧力的要求来确定，同时也可利用不同的布置与尺寸，对刚度中心位置进行调整。
（3）短肢剪力墙的造价相对较低，符合建筑节能设计的要求。
（4）开洞口较大，建筑可取得良好的通风、采光效果，轻质砌体可取代剪力墙，降低结构的整体刚度和自重，减轻地震的作用。
（5）较大的墙肢高宽，在水平荷载作用之下，墙体破坏属于外弯曲破坏，形成延性破坏。
（6）连梁跨高比较大，主要是弯曲破坏，处于地震作用下，连梁两端首先出现塑性，具有较好的耗能性。

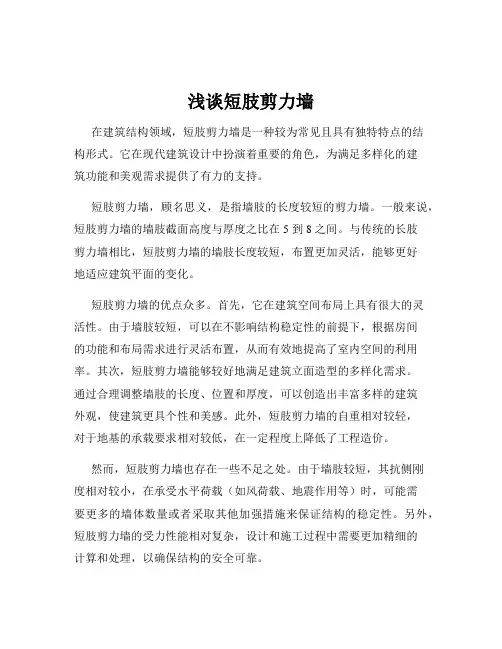

浅谈短肢剪力墙在建筑结构领域，短肢剪力墙是一种较为常见且具有独特特点的结构形式。
它在现代建筑设计中扮演着重要的角色，为满足多样化的建筑功能和美观需求提供了有力的支持。
短肢剪力墙，顾名思义，是指墙肢的长度较短的剪力墙。
一般来说，短肢剪力墙的墙肢截面高度与厚度之比在 5 到 8 之间。
与传统的长肢剪力墙相比，短肢剪力墙的墙肢长度较短，布置更加灵活，能够更好地适应建筑平面的变化。
短肢剪力墙的优点众多。
首先，它在建筑空间布局上具有很大的灵活性。
由于墙肢较短，可以在不影响结构稳定性的前提下，根据房间的功能和布局需求进行灵活布置，从而有效地提高了室内空间的利用率。
其次，短肢剪力墙能够较好地满足建筑立面造型的多样化需求。
通过合理调整墙肢的长度、位置和厚度，可以创造出丰富多样的建筑外观，使建筑更具个性和美感。
此外，短肢剪力墙的自重相对较轻，对于地基的承载要求相对较低，在一定程度上降低了工程造价。
然而，短肢剪力墙也存在一些不足之处。
由于墙肢较短，其抗侧刚度相对较小，在承受水平荷载（如风荷载、地震作用等）时，可能需要更多的墙体数量或者采取其他加强措施来保证结构的稳定性。
另外，短肢剪力墙的受力性能相对复杂，设计和施工过程中需要更加精细的计算和处理，以确保结构的安全可靠。
在设计短肢剪力墙结构时，需要充分考虑各种因素。
结构工程师需要根据建筑物的高度、使用功能、所在地区的抗震设防要求等，合理确定短肢剪力墙的布置方案、墙肢的尺寸和配筋等。
在计算分析方面，通常需要采用先进的结构分析软件，对结构在各种荷载工况下的受力性能进行准确模拟和计算。
同时，还需要注意短肢剪力墙与其他结构构件（如框架梁、框架柱等）的连接和协同工作，确保整个结构体系的整体性和稳定性。
在施工过程中，短肢剪力墙的施工质量也至关重要。
施工人员需要严格按照设计要求和施工规范进行操作，保证钢筋的绑扎、混凝土的浇筑等施工工序的质量。
特别是在混凝土浇筑过程中，要注意控制浇筑速度和振捣质量，避免出现蜂窝、麻面等质量缺陷，以确保墙体的强度和整体性。
问题一：关于短肢剪力墙抗震等级需要提高一级采用的疑问问题描述：《高层建筑混凝土结构技术规程》（JGJ 3-2002 ）7.1.2中第3条提到“抗震设计时，短肢剪力墙的抗震等级应比本规程表4.8.0规定的剪力墙的抗震等级提高一级采用”，但是我翻遍了《高层建筑混凝土结构技术规程》（JGJ 3-2010）中没有提到关于短肢剪力墙需要提高抗震等级的条文？是不是新规范取消了这条规定？同事也说送审的短肢剪力墙计算数据中没有提高抗震等级，送审回复也没要求改。
解答：条文说明7.2.2“短肢剪力墙的抗震等级不再提高，但在第2款中降低了轴压比限值”这个跟老版的高规不同。
问题二：设计上剪力墙连梁是否与有梁板的梁表示在一起解答：连梁的定义连梁：是指在剪力墙结构和框剪结构中，连接墙肢与墙肢、墙肢与框架柱的梁。
连梁具有一般跨度较小（通常跨高比小于5）、截面大，且与连梁相连的墙体刚度又很大等特点。
一般在风荷载和地震荷载的作用下，连梁的内力往往很大。
连梁、次梁、框架梁的区分：通常情况框架梁是框架结构中柱与柱之间的梁；次梁就是指两端搭在框架梁上的梁；连梁是剪力墙结构中墙与墙之间的梁，框架梁是以弯曲变形为主的构件；连梁是以剪切变形为主的构件。
框架梁是由柱子支撑梁来承重的构件，上部荷载直接由梁承重，再由梁将荷载传达到柱子上；连梁是将荷载由连梁传递至墙体。
从外形上来说，一般框架梁的跨高比大于5；而连梁的跨高比小于5。
问题三：剪力墙钢筋是否要求抗震，能否结合相关规范说一下？解答：剪力墙结构是有抗震等级区别的，但是，建筑抗震设计规范从GB50011-2001到更新了的GB50011-2010上，从来没有条文规定剪力墙的钢筋必须满足代E字的钢筋指标（关于“屈屈比”、“屈强比”、“最大拉力下伸长率”）。
楼主若查GB50011-20 10不方便，先传个混凝土结构工程施工质量验收规范5.2.2条（强条）的图片，仔细琢磨。
问题四：为了保证剪力墙结构有良好的抗震性能，谈谈有哪些有关概念设计？解答：《建筑抗震设计规范》（GB50011-2010）中，第3章基本规定3.9结构材料3.10建筑抗震性能化设计、第4章场地与地基、第6章之抗震墙基本抗震构造措施章节......等等，无处不贯穿抗震概念设计思想，基本上贯穿全本规范文字，这个答题框容纳不下全部内容。
异形柱与短肢剪力墙结构设计中的几个问题
法、异形柱受力性能及其轴压比控制、短肢剪力墙结构中转换层的设置高度及框支柱等进行探讨，提出建议，供结构设计人员参考。
现代住宅建筑要求大开间，平面及房间布置灵活、方便，室内不出现柱楞、不露梁等。
异形柱与短肢剪力墙结构能较好地满足现代住宅建筑的要求，因而逐渐得到了推广应用。
目前，现行国家规范或规程中尚未给出有关异形柱与短肢剪力墙结构设计的条款，因此，结构设计人员在设计中常会遇到一些规范或规程尚未论及的问题，需要设计人员积累经验，利用正确的概念进行设计。
本文旨在对异形柱与短肢剪力墙结构设计中的一些问题进行探讨，提出个人看法，供结构设计人员参考。
1异形柱结构型式及其计算
异形柱结构型式有异形柱框架结构、异形柱框架剪力墙结构和异形柱框架核心筒结构。
异形柱结构自身的特点决定了其受力性能、抗震性能与矩形柱结构不同。
由于异形柱截面不对称，在水平力作用下产生的双向偏心受压给承载力带来的影响不容忽视。
因此，对异形柱结构应按空间体系考虑，宜优先采用具有异形柱单元的计算程序进行内力与位移分析。
因异形柱和剪力墙受力不同，所以计算时不应将异形柱按剪力墙建模计算。
当采用不具有异形柱单元的空间分析程序（如TBSA5.0）计算异形柱结构时，。
短肢剪力墙结构设计中应注意的几个要点问题【摘要】在结构设计中经常涉及短肢剪力墙，可是因为国家没有制定明确的短肢剪力墙结构设计的条款，因此，结构设计人员在设计中常会遇到一些规范或规程尚未论及的问题，需要设计人员积累经验，利用正确的概念进行设计。
现代住宅建筑要求大开间，平面及房间布置灵活、方便，室内不出现柱楞、不露梁等。
短肢剪力墙结构能较好地满足现代住宅建筑的要求，因而逐渐得到了推广应用。
【关键字】短肢剪力墙；结构设计中；要点问题近些年来，随着国民经济水平的不断发展，越来越多的小高层不断出现，原来普通框架结构的露柱露梁、普通剪力墙结构对建筑空间的严格限定与分隔已不能满足人们对住宅空间的要求。
短肢剪力墙是一种适于小高层住宅建筑的短肢墙—筒体(或一般剪力墙)结构体系。
1 短肢剪力墙的定义短肢剪力墙是指墙肢截面高度与厚度之比为5～8的剪力墙；高层建筑结构不应采用全部短肢剪力墙的剪力墙结构；短肢剪力墙较多时，应布置筒体（或一般剪力墙），形成短肢剪力墙与筒体（或一般剪力墙）共同抵抗水平力的剪力墙结构。
2 短肢剪力墙的与异形柱的区别对于12～16层的小高层建筑结构，采用既可以保证结构的刚度、位移，又可以使室内空间方正合理。
所以短肢剪力墙结构得以普遍应用。
短肢剪力墙的受力、变形特征，类似于框剪结构。
但比框架结构的刚度分配、内力分配更合理，结构的变形协调导致的竖向位移差别，也比框剪结构小，则传基础荷载更均匀、合理。
短肢剪力墙结构是适应建筑要求而形成的特殊的剪力墙结构。
其计算模型、配筋方式和构造要求均同于普通剪力墙结构。
在tat、tbsa中，只需按剪力墙输入即可，而且tat、tbsa更适合用来计算短肢剪力墙结构。
tat、tbsa所用的计算模型都是杆件、薄壁杆件模型，其中梁、柱为普通空间杆件，每端有６个自由度，墙视为薄壁杆件，每端有７个自由度（多一个截面翘曲角，即扭转角沿纵轴的导数），考虑了墙单元非平面变形的影响，按矩阵位移法由单元刚度矩阵形成总刚度矩阵，引入楼板平面内刚度无限大假定减少部分未知量之后求解，它适用于各种平面布置，未知量少，精度较高。
建筑短肢剪力墙结构设计探讨摘要：文章主要阐述了短肢剪力墙结构特点，从而针对高烈度地区短肢剪力墙结构设计中的相关问题进行了分析，并结合工程实例加以论述，为高烈度地区结构设计提供了有利的参考与借鉴。
关键词：短肢剪力墙高烈度区抗震设计结构设计中图分类号：s611 文献标识码：a 文章编号：1 短肢剪力墙结构短肢剪力墙是指截面厚度不大于300mm、各肢截面高度与厚度之比的最大值大于4但不大于8的剪力墙。
短肢剪力墙结构主要布置在房间分隔墙的交点处，视抗侧力的需要及与分隔墙相交的形式而布置适当数量的相应形式的短肢墙，并在各肢处布置连系梁，把这些墙连结成一个整体以构成结构体系。
这种结构体系特点主要包括以下几个方面：（1）和框架结构相比，结构形式符合建筑功能布置，不出现露梁露柱情况。
抗侧力优于框架结构。
（2）和剪力墙结构相比，平面布置更为灵活。
布置墙肢数量可多可少，墙肢可长可短，根据结构抗侧移的需要来设置，还可通过不同的布置来调整刚度和刚度中心的位置。
（3）与异形柱结构相比，抗侧力较好，使用较高建筑，且结构和剪力墙一致。
2短肢剪力墙问题分析在我国剪力墙结构的设计规定中，多数是高层建筑，而对多层建筑则没有明确的规定。
因此，对于多层剪力墙结构（9层以下或高度不超过28m的建筑）在高烈度地震区的设计，是一个值得探讨的问题。
2.1 短肢剪力墙抗震等级的规定（1）对抗震设防烈度为8度的多层住宅剪力墙结构的抗震等级，《抗规》和《高规》均规定：在抗震设防烈度为8度的地区，房屋高度不超过80m时，抗震等级为二级。
（2）根据《抗规》规定，8度区层数不超过9层，高度不超过28m，属于丙类建筑的剪力墙结构的抗震等级定为三级。
（3）建议对高烈度去多层住宅短肢剪力墙结构的抗震设计，抗震等级应适当提高。
2.2 剪力墙约束边缘构件的设计剪力墙约束边缘构件非阴影区箍筋或拉筋的配筋方式：（1）外圈设置封闭箍筋，该封闭箍筋伸入阴影区域内一倍纵向钢筋间距，并箍住该纵向钢筋，封闭箍筋内设置拉筋。
一、概述多层短肢剪力墙结构是一种常见的高层建筑结构形式，其设计要点直接关系到建筑的抗震性能和整体结构安全。
在进行多层短肢剪力墙结构的设计时，需要考虑各种因素并确定合理的设计要点，以保证结构的稳定性和安全性。
二、受力特点1. 短肢剪力墙结构在受到地震等水平力作用时，主要通过墙体的受拉和受压来抵抗力的作用，因此需要保证墙体的受力性能良好。
2. 多层短肢剪力墙结构在垂直荷载下的受力特点也需要考虑，包括墙体的承载能力和局部受力集中的问题。
三、设计要点1. 墙体布置：合理的墙体布置是多层短肢剪力墙结构设计的重要环节。
需要根据建筑结构和荷载特点确定墙体的布置位置和数量，避免出现结构缺陷和单薄墙的问题。
2. 墙体配筋：墙体配筋的设计要符合建筑设计规范和要求，保证墙体在发生变形和破坏时能够承受相应的荷载，并保证结构整体的稳定性。
3. 基础设计：多层短肢剪力墙结构的基础设计必须符合土壤和地基条件，保证结构的稳固和安全。
在基础设计中还需要考虑地震作用下的基础抗震性能。
4. 侧向支撑：多层短肢剪力墙结构需要考虑侧向支撑的问题，包括对结构在水平方向上的受力性能和变形能力的限制。
5. 预制构件应用：在多层短肢剪力墙结构中，可以考虑使用预制构件，提高施工效率和结构质量。
四、特殊要求1. 抗震设计：多层短肢剪力墙结构的抗震设计要符合抗震规范的要求，进行地震响应分析和抗震设防研究，确保结构在地震作用下具有良好的抗震性能。
2. 防火设计：多层短肢剪力墙结构还需要考虑防火设计的要求，保证结构在火灾作用下的安全性能。
五、结语多层短肢剪力墙结构的设计要点涉及到多方面的知识和技术，需要通过综合考虑和分析，确定合理的设计方案，以保证建筑结构的整体稳定性和安全性。
设计人员还需要不断学习和积累经验，不断提高设计水平和能力，以应对各种复杂的工程实践和挑战。
六、施工和监测1. 施工技术：在多层短肢剪力墙结构的施工中，需要采用先进的技术和工艺，确保墙体的浇筑质量和连接技术符合要求，避免出现裂缝和变形问题。
短肢剪力墙结构设计中若干问题的探讨
近年来带有短肢剪力墙的建筑结构在我国部分地区较为流行，但业内人士对此结构的争议较大，下面将就短肢剪力墙结构设计中若干问题进行分析探讨
1短肢剪力墙定义
顾名思义，短肢剪力墙就是墙肢较短的剪力墙，但由于其在工程中的复杂多样性，对短肢剪力墙的判断还有一些问题需要讨论
1.1短肢墙的高厚比要求
（1）短肢剪力墙与一般剪力墙的区分《高规》7.1.8条注解一规定：短肢墙是指截面厚度不大于300各肢截面的高度与厚度之比为4~8，一般墙是指墙肢水平截面的高度与厚度之比大于4~8的剪力墙。
（2）短肢剪力墙与异形柱的区分《异形柱规程》2.1.1条规定，异形柱是几何形状为L形、T形、+字形，且截面各肢的高厚比不大于4的柱
（3）墙与柱的区分抗震规范6.3.6条规定，柱的截面长边与短边比不宜大于3.6.4.9条规定。
抗震墙的墙肢长度不大于墙厚3倍时，应按柱的要求进行设计。
高规7.2.5条规定，矩形截面独立墙肢高厚比不大于3时，宜按框架柱进行截面设计。
这些规范的论述是一致的，高厚比小于3 的竖向估计应按矩形柱设计
因此，各类竖向构件可用截面高厚比进行区分：高厚比小于3为矩形柱。
高厚比在3~4为异形柱。
高厚比大于8为一般剪力墙。
1.2多肢短肢剪力墙判定
在实际工程中，L形、T形、+字形和Z形的短肢墙大量应用，且由于其比一字形短肢剪力墙抗震性能强，延性及平面外稳定较好，故规范要求短肢墙应尽可能设置翼缘。
规范范规定的短肢剪力墙是指各个肢的截面高厚比都小于8的剪力墙。
也就是说只要有一个肢的高厚比大于8的就属于一般剪力墙了。
由于短肢剪力墙抗震能力较差，应采取必要的加强措施，这是短肢剪力墙与一般剪力墙的不同之处。
但如果与短肢剪力墙两侧相连的构建刚度很大，使该墙抗震性能提高，就不一定要采取加强措施。
如《北京细则》5.4.6规定，当墙肢截面高厚比虽为4~8，但墙肢两侧均与较强连梁（连梁净跨与连梁截面高度之比<2.5）或墙肢较短但与翼墙相连时（翼墙长度应不小于翼墙厚度的3倍），可不作为短肢剪力墙处理。
2什么是短肢剪力墙结构
高规7.1.8条规定：高层建筑结构不应全部采用短肢剪力墙；B级高度高层建筑以及抗震设防烈度为9度的A级高层建筑，不宜布置短肢剪力墙，不应采用较多短肢剪力墙的剪力墙结构。
高规7.1.8条还规定：当采用较多短肢剪力墙的剪力墙结构时，应符合下面两条要求。
一在规定的水平地震作用下，短肢剪力墙承担的底部倾覆力矩不宜大于结构底部总地震倾覆力矩的50%；二房屋适用高度比《高规》3.3.1-1表规定的剪力墙最大适用高度适当降低，7度、8度(0.2g)和8度（0.3g）时分别不应大于100m、80m、60m.
那什么又是较多短肢剪力墙结构呢？高规7.1.8条注解2规定：在规定水平地震作用下，短肢剪力墙承担的底部倾覆力矩不小于结构底部总地震倾覆力矩的30%的剪力墙结构。
也就是说短肢剪力墙承担的底部倾覆力矩不小于结构底部总地震倾覆力矩的30%~50%区间。
3短肢剪力墙设计时的措施
高规7.2.2条规定：抗震设计时，短肢剪力墙的设计应符合下列规定
1）。
短肢剪力墙截面厚度除应符合高规7.2.1条要求外，底部加强区部位尚不应小于200mm，其他部位尚不应小于180mm
2）一、二、三级短肢剪力墙的轴压，分别不宜大于0.45、0.50、0.55，一字形截面短肢剪力墙轴压比限值应相应减少0.1.
3）短肢剪力墙的底部加强部位应按高规7.2.6条调整剪力设计值，其他各层一、二、三级时剪力设计值应分别乘以增大系数1.4、1.2、和1.1。
4）短肢剪力墙边缘构件的设置应符合高规第7.2.14条规定。
5）短肢剪力墙的全部竖向钢筋的配筋率，底部加强部位一、二级不宜小于1.2%，三、四级不宜小于1.0%；其他部位一、二级不宜小于1.0%，三四级不宜小于0.8%。
6）不宜采用一字形短肢剪力墙，不宜在一字形短肢剪力墙上布置平面外与之相交的单侧楼面梁。
4应用SANTWE软件进行短肢剪力墙结构电算应注意的问题
1）建模时，建议按规范有关要求，依据构件截面的高厚比进行定义和分类。
同一构件，定义的类型不同，程序在导荷、计算、出图等方面也有所不同。
应予以特别注意
2）SATEW软件可以自动搜索短肢剪力墙，但不能自动判断短肢剪力墙结构。
因此在短肢剪力墙较多时，可以暂时将结构体系设定为“短肢剪力墙结构”进行试算。
查看计算书WV02.OUT输出文件中柱及短肢墙倾覆弯矩百分比数值。
若不符合短肢剪力墙结构的条件，再将“结构体系”改为其它结构类型重新计算。
3）当上下部结构完全不同、各楼层剪力墙布置不一致，应主要考查结构底部加强区及以上一层（不含地下室）短肢墙所占的比例。
而不应仅考查地上一层的请况。
4）短肢剪力墙结构的抗侧力构件布置，宜使两个主要受力方向的刚度和承载力相近。
如果X或Y方向中的一个界定为短肢剪力墙，另一个方向界定为一般剪力墙结构，应两个方向按各自分析确定效应和配筋。
即分别设定结构类型计算两次。
各取相应计算结果；或从严控制，即只要有一个方向符合短肢剪力墙结构的条件，就按短肢剪力墙结构进行整体计算和配筋。
5）对于上部塔楼是短肢剪力墙结构，下部裙房是框架-剪力墙结构的框支转换短肢剪力墙结构，应在“结构体系”设置时，按“短肢剪力墙结构”和“复杂高层结构：各计算一次，因为这类结构同时符合两类特殊结构特征。
而规范对这两类结构的要求各有侧重，需调整和加强的内容各不相同。
底部加强部位（转换部位）的框支剪力墙结构应按“复杂高层结构”的要求进行设计，上部非加强部位的短肢剪力墙应按“短肢剪力墙结构”的要求进行设计
总之。
短肢剪力墙结构，我们要根据他的受力特点。
按规范要求，采取有效的加强措施进行技术设计，以保证结构安全。
