二位三通阀工作原理二位三通阀（Two-way three-way valve），也称为二通三通阀，是一种广泛应用于工业自动化控制系统中的关键元件。
它具有简单可靠的工作原理，可以实现流体的控制和调节。
本文将详细介绍二位三通阀的工作原理。
工作原理：二位三通阀一般由阀体、阀芯和驱动装置三部分组成。
阀体通常采用铜、不锈钢等耐腐蚀材料制成，具有较高的密封性能。
阀芯是二位三通阀的关键部件，其位置的改变决定了流体的通断和流向。
驱动装置通常采用电动、气动或液压形式，根据不同的工况和控制要求选择合适的驱动方式。
二位三通阀有两个通道，分别是进口通道和出口通道，以及一个控制通道。
进口通道和出口通道可以随阀芯的位置改变而切换，从而实现不同的流体流向控制。
控制通道用于控制阀芯位置，通过改变控制通道的流体压力或信号，驱动阀芯的开闭动作。
当控制通道的压力或信号作用于驱动装置时，驱动装置会根据压力或信号的变化调整阀芯的位置。
在二位三通阀中，阀芯的位置有两种状态，分别是开启状态和关闭状态。
当阀芯处于开启状态时，进口通道与出口通道相连，流体可以顺利通过，实现流量的通断控制。
此时，控制通道的压力或信号维持在一定的范围内，以保持阀芯的稳定开启状态。
当阀芯处于关闭状态时，进口通道与出口通道被隔离，流体无法通过，实现流量的截断控制。
此时，控制通道的压力或信号发生变化，驱动装置会将阀芯移动到关闭位置，实现流体的截断。
二位三通阀的工作原理可以简单归纳为：通过控制信号或压力调节阀芯的位置，以改变进口通道和出口通道之间的连接状态，从而实现流体的控制和调节。
应用领域：二位三通阀广泛应用于各类工业自动化控制系统中，包括石油化工、电力、冶金、制药、热能等行业。
它可用于控制流体的流量、压力、温度等参数，实现自动化的流体控制。
在石油化工行业中，二位三通阀常用于控制管道中的介质流向，在化工生产过程中起到关键作用。
在电力行业中，二位三通阀可用于控制锅炉中的燃料供给和排放系统，确保电站的安全运行。
二位二通电磁换向阀的作用
嘿，朋友们！今天咱来聊聊这二位二通电磁换向阀呀！这玩意儿可神奇了，就像一个神奇的开关，能控制流体的流向呢！
你想想看，家里的水龙头是不是可以控制水的流出和停止呀？这二位二通电磁换向阀就有点类似那个水龙头，只不过它控制的不是水，而是各种流体。
它能让流体乖乖地按照我们的要求流动或者不流动，厉害吧！
比如说在一些工业设备里，就需要它来帮忙啦。
没有它，那些流体就会像没头苍蝇一样乱撞，那可不行呀！有了它，就能把流体指挥得服服帖帖的。
它工作起来可认真啦！当电磁线圈通电的时候，它就会“啪”地一下打开通道，让流体通过；等不需要的时候呢，电磁线圈断电，它又“嗖”地一下把通道关上，可听话了呢！这就好像是一个忠诚的卫士，时刻守护着流体的流向。
它的存在能给我们带来很多好处呢！比如让整个系统运行得更加顺畅，不会出现混乱。
就好比是交通信号灯，要是没有信号灯，马路上不就乱套了嘛！二位二通电磁换向阀就起到了这样重要的作用呀。
而且呀，它的种类还挺多的呢！不同的场合可以选择不同的二位二通电磁换向阀，就像我们人穿衣服一样，不同的场合要穿不同的衣服，这多有意思呀！
它虽然个头不大，但是能量可不小呢！可别小瞧了它哦，没有它，很多机器设备都没法正常工作啦。
你说它是不是很重要呀？
总之呢，这二位二通电磁换向阀就是个神奇的小玩意儿，在各种领域都发挥着重要的作用。
它就像是一个默默无闻的幕后英雄，虽然我们平时可能不太会注意到它，但它却一直在为我们的生活和工作贡献着自己的力量呢！所以呀，我们可得好好感谢它呀！
原创不易，请尊重原创，谢谢!。
双电磁阀工作原理
双电磁阀是一种常用的控制设备，它通过电磁力的作用实现流体介质的开关控制。
其工作原理可以简单描述为以下几个步骤：
1. 结构组成：双电磁阀通常由外壳、阀体、阀芯、电磁铁和导磁套等部件组成。
2. 电磁激励：当外部电源接通时，阀体上的两组电磁铁开始通电，产生磁场。
3. 引力作用：由于电磁铁的磁力作用，阀芯受到引力作用，被吸引到靠近磁铁。
4. 导磁效应：当阀芯靠近磁铁时，磁场通过导磁套传导到阀体上，这会形成一条磁路。
5. 流体控制：磁路的形成导致阀体内部产生一定的磁场，使得阀芯周围的流体受到磁力的控制。
6. 介质开关：通过电磁力的作用，阀芯的位置改变，实现介质流通通路的开启或关闭。
双电磁阀可以根据控制电磁铁通电的方式实现不同的工作方式，例如常闭型和常开型。
在常闭型双电磁阀中，当电磁铁断电时，磁力消失，阀芯回弹，完成关闭动作；而当通电时，阀芯被吸引，完成开启动作。
相反，在常开型双电磁阀中，当电磁铁通电时，阀芯受到引力作用，完成开启动作；而当断电时，阀芯回弹，实现关闭动作。
双电磁阀通常应用于各种液压、气动系统中，用于控制介质的开关和分配。
由于其可靠性高、响应速度快等特点，被广泛应用于工业自动化控制领域。

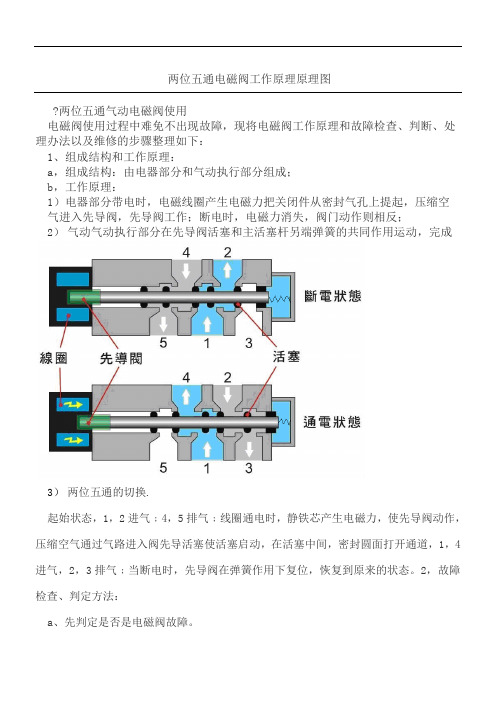

两位五通电磁阀工作原理原理图?两位五通气动电磁阀使用电磁阀使用过程中难免不出现故障，现将电磁阀工作原理和故障检查、判断、处理办法以及维修的步骤整理如下：1、组成结构和工作原理：a，组成结构：由电器部分和气动执行部分组成；b，工作原理：1）电器部分带电时，电磁线圈产生电磁力把关闭件从密封气孔上提起，压缩空气进入先导阀，先导阀工作；断电时，电磁力消失，阀门动作则相反；2）气动气动执行部分在先导阀活塞和主活塞杆另端弹簧的共同作用运动，完成3）两位五通的切换.起始状态，1，2进气﹔4，5排气﹔线圈通电时，静铁芯产生电磁力，使先导阀动作，压缩空气通过气路进入阀先导活塞使活塞启动，在活塞中间，密封圆面打开通道，1，4进气，2，3排气﹔当断电时，先导阀在弹簧作用下复位，恢复到原来的状态。
2，故障检查、判定方法：a、先判定是否是电磁阀故障。
1）测试气动机构。
断掉电源，检查确保供气正常时，按动电磁线圈旁边上的手动开阀按钮，如果电磁阀打开，说明开阀正常。
丢开按钮看电磁阀是否切换，如果正常切换，说明电磁阀气动执行部分工作正常。
2）测试电器部分。
手动旋转现场配电箱上的切换开关，切换开位置阀开，关闭时阀关闭，说明电器部分正常。
如不工作测量电磁线圈是否烧毁，给与更换。
3）故障处理方法：先检查供气是否正常，如不正常则打开供气阀门。
接着按上面提到判定方法的检查电磁阀是否正常并处理。
紧急情况下可以手动直接用气管打开阀门3，电磁阀检修注意事项：两位五通电磁阀a、活塞杆一定要活动灵活。
手工测试,按入活塞杆要感觉轻松，手松开后，活塞杆能在弹簧力的作用下自动恢复到按入前的原位置。
如不能自动弹出，请清理阀体内部和活塞杆上的灰尘并用优质润滑油处理，确保活塞杆活动自由。
b、先导阀活塞同活塞杆一样也要能轻松、自由的运动，处理方法同上。
c、先导阀正常工作的气路一定要通畅，不通畅者可用细针对气路进行梳理，确保气路畅通无阻。
d、电磁线圈正常情况下通电，关闭件应提起，并有吸合声音。
描述单电控二位五通电磁阀的工作原理English: A single solenoid, two-way, five-port (5/2) pneumatic control valve utilizes a single solenoid operator to control the valve's position. The valve has five ports: two exhaust ports, two cylinder ports, and one supply port. When the solenoid is energized, it shifts the spool of the valve, allowing air to flow from the supply port to one of the cylinder ports while the other cylinder port is connected to an exhaust port. When the solenoid is de-energized, the spool shifts back to its original position, connecting the other cylinder port to the supply port while the first cylinder port is connected to the other exhaust port. This type of control valve is commonly used in pneumatic systems to control the direction of movement of pneumatic cylinders or actuators.Translated content: 单电磁阀，二位五通（5/2）气控阀利用单个电磁操作器来控制阀的位置。
JBRASS 2-WAy Solenoid VAlVeSU N ormally Closed U I deal for Compressed Air, Inert Gas, Synthetic Oils and Water U 120 Vac Standard(220 Vac and DC Coils are Optional)U 8 W, AC Coils Standard U 12 or 14 W, AC or DC Coils Available For Many ModelsSV6100 Series 2-waysolenoid valves are internally piloted with assisted lift valves featuring Brass, stainless steelconstruction and FKM seal material. The temperature range from -10 to 137°C (14 to 280°F) and FKM O-ring material is ideal for neutral media such as compressed air, inert gases, synthetic oils and water.A strain-relief connector is supplied with each unit. A ¹⁄₂" conduit plug is also available.SPECIFICATIONSMounting Position: Any (preferably with solenoid system upright)Operating Ambient:FKM O-Ring: -10 to 137°C (14 to 280°F)Maximum Process Temperature: Coil dependent (see ratings on coils)Voltage Tolerance: ±10%SV6100 SeriesSV6104 shownlarger than actual sizeOpening Time (msec): 200 to 500 approximately Closing Time (msec): 100 to 4000 approximately Cycling Rate: approximately 10 to 50 cpmDuty Cycle: Continuous (100%)Coil Molding Material:Black Polyester (Class F): V8COIL-115AC,V8COIL-24DC/60HZ, V8COIL-220ACBlack Polyamide (Class F): V8COIL-12DC, V8COIL-24DC, All 12 Watt coilsBlack Polyphenylensulphide (Class H): SV8COIL-115/60HZ Black Epoxy Resin (Class H):All 14 watt coilsSV6004/SV6008SV8COIL-12DC, 8W coil for 12 Vdc 154°C (310°F) (Class F).Comes complete with operator’s manual, 8 W coil and cable grip connector.Ordering Examples: SV6105, 1 NPT normally closed valve for 1" orifice.SV6104, 3⁄4" normally closed valve for 3⁄4" orifice.ACBF EDBoth models shown smaller than actual size.SV-CGC, cable grip connector.1⁄2" conduit connector.。
双电磁阀工作原理及应用双电磁阀是一种常用的控制装置，它通过控制电磁线圈的通断来改变气体或液体流动的方向、速度或压力，从而实现对流体系统的控制。
下面将详细介绍双电磁阀的工作原理和应用。
1.工作原理：双电磁阀由两个电磁线圈和一个气控阀组成。
其中一个电磁线圈用来控制阀的打开，另一个电磁线圈用来控制阀的关闭。
通过对这两个电磁线圈的通断控制，可以使气控阀的通道打开或关闭。
当电磁阀的一个线圈通电时，其产生的磁场使阀芯被吸附到电磁铁上，阀门关闭；当该线圈断电时，磁场消失，阀芯由于弹簧的作用而回弹，阀门打开。
另一个电磁线圈的通断也遵循同样的原理。
2.应用领域：双电磁阀广泛应用于各个领域，例如：2.1液压系统控制：在液压系统中，双电磁阀可用于控制液压缸的驱动方向、速度和强度。
通过控制不同的电磁线圈通断，可以实现液压系统的前进、后退、停止等功能。
2.2气动系统控制：在气动系统中，双电磁阀可用于控制气缸的运动方向、速度和力度。
通过控制不同的电磁线圈通断，可以实现气动系统的正转、反转、停止等功能。
2.3流体处理系统：双电磁阀可用于控制流体处理系统中的液体或气体的流动路径。
例如，在水处理系统中，双电磁阀可用于控制进水和排水的流动方向，实现对水流的控制。
2.4自动化设备：双电磁阀可用于各类自动化设备中，例如输送带、注塑机、起重机等。
通过控制双电磁阀的通断，可以实现设备的启停、运动方向和速度的控制。
2.5汽车工业：双电磁阀广泛用于汽车的制动系统和变速器控制系统。
在汽车制动系统中，双电磁阀可用于控制制动液的流动，实现制动的升降。
在变速器控制系统中，双电磁阀可用于控制不同齿轮的换挡。
3.优点和局限：双电磁阀具有以下优点：-控制精度高：由于电磁线圈的动作可靠，所以双电磁阀的控制精度较高。
-反应速度快：双电磁阀的开启和关闭反应速度较快，可满足高速运动和快速响应的需求。
-结构简单：双电磁阀的结构相对简单，容易维护和安装。
然而，双电磁阀也存在一些局限性：-功耗较高：由于需要连续供电，双电磁阀的功耗较高。
二位三通先导电磁阀工作原理二位三通先导电磁阀，听起来是不是有点复杂？其实它的工作原理跟我们生活中一些简单的事情有点像，大家听我慢慢说。
想象一下你在家里的水龙头上，一拧就能控制水流。
这种电磁阀也是类似的道理，不过它控制的可不仅仅是水，可能还有气体、油液等等，真的是个多才多艺的小家伙。
这玩意儿的核心其实就是个“开关”，不过它可不是什么普通的开关，而是通过电磁力来工作的。
简单来说，你只需要给它通电，它就能快速地打开或者关闭，简直像魔术一样！这个过程就像你在打电话给朋友，让他来开门一样，一声令下，门就开了，方便又快捷。
它有两个主要的通道，一个是进气口，另一个是出气口。
电流一通，电磁阀内部的小“杆子”就会移动，来决定气体或者液体的去向。
就像你在分发糖果，有人给你发了好几颗糖，你得决定把哪些分给谁，这个“决定”就靠电磁阀的内部结构来实现。
这个过程还挺有趣的，有时候你会觉得它就像是个小精灵，灵活自如地在操控着各种流体，真是令人着迷。
再说说它的应用吧，二位三通先导电磁阀的身影可是在很多地方都能看到。
比如说在工厂里，那些大型的机器设备里，它帮助控制液体的流动，保持生产的顺畅；在汽车上，它还能调节油路，确保发动机的高效运转。
这可真是个小小的英雄，默默无闻地在背后支撑着整个系统，真是让人感动！大家对这种电磁阀的理解也可能会有些偏差，觉得它只是一块金属而已，但其实它背后隐藏着很多科学原理呢。
比如说，电磁阀的设计必须考虑到流体的压力、流量，甚至温度等因素。
想想看，这就像是你要做一道美味的菜，必须掌握好火候和调料，不然可就“翻车”了！所以，这些电磁阀设计师们可真是心思缜密，每一个细节都不容忽视。
说到故障，电磁阀也不是完美无缺的。
假如电磁阀坏了，那可就麻烦了，可能会造成液体泄漏，甚至引发安全隐患。
因此，定期的检查和维护是必不可少的。
就像你对待自己的车一样，要定期保养，才能保证它跑得更顺畅。
要是你不小心把它弄坏了，维修可就得花不少时间和精力，真是心累。
两位五通电磁换向阀专题一、两位五（三）通电磁阀工作原理：从气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。
常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接通，这也是“点动”。
两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。
给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。
二、相关图片：图1 阀控制气缸的双作用图2 实物图三、阀在两种状态下的工作情况：四、电磁阀的“位”与“通”：2019年9月18日星期三。
