河北工业大学 土木工程建筑设备课件

  • 格式：ppt
  • 大小：1.23 MB
  • 文档页数：46

下载文档原格式

  / 46

合集下载

《建筑设备工程》课件

《建筑设备工程》课件

建筑设备工程概述
1 定义
建筑设备工程是指在建筑物中安装和使用的各种设备和系统，包括暖通空调、给排水、 电气和弱电工程等。
2 发展历程
建筑设备工程起源于古代，经历了从简单设备到现代化工程的演变过程。
3 重要性
建筑设备工程为建筑提供了舒适的环境，满足人们对生活和工作场所的需求。
建筑设备工程的分类
暖通空调工程
住宅楼盘
为住宅楼盘提供高品质的设备和 系统，满足居民对居住环境的要 求。
工业厂房
为工业厂房提供稳定的电力供应 和先进的生产设备，提高生产效 率。
建筑设备工程未来发展趋势
1 绿色建筑
注重环境保护和资源节约，将可再生能源和节能技术应用于建筑设备工程中。
Байду номын сангаас
1
初步设计
2
完成建筑设备工程的初步设计，包括设
备选型和系统布局。
3
设备设施选型
4
根据设计要求和预算限制，选择适合项 目的设备和设施。
建议书编制
根据客户需求和工程要求，编制详细的 建议书和初步设想。
施工图设计
制定详细的施工图纸，明确各个设备的 安装和连接方式。
建筑设备工程实例
商业建筑
为大型购物中心和写字楼等商业 建筑提供舒适的室内环境和先进 的设备。
《建筑设备工程》PPT课 件
这份PPT课件将带您深入了解建筑设备工程，包括课程介绍、概述、分类、设 计流程、实例和未来发展趋势。
课程介绍
课程目标
掌握建筑设备工程的基本概 念和原理，了解其在建筑领 域中的重要性。
课程内容
涵盖建筑设备工程的定义、 发展历程、分类以及设计流 程等方面的知识。
教学方法

建筑设备课件

建筑设备课件

1.1.2
描述流体运动的几个同一时刻连续流体质点的流动方向线；迹线是同一质点在 连续时间内的流动轨迹线。流线是为了形象化的描述流体的运动 而引入的概念。在实际工程中，我们通常关心的是流体在某一固 定断面或固定空间的运动状况，而不关心其来龙去脉 ，因此我们 主要来研究流线。
• 1.质量密度和重力密度 在描述固体物质的惯性和重力特性时，通常用物体 的质量和重力，而流体因为没有固定的体积，在描述其 惯性大小和重力大小时，用单位体积的质量和单位体积 的重力来表示，即质量密度(ρ)和重力密度(γ)。质量密 度定义式为 ρ＝M/vV(kg/m3)(1.1) 式中：M——流体的质量(kg)； V ——流体的体积(m3)。 重力密度定义式为 γ＝G/V(N/m3) (1.2) 式中：G——流体的重量(N)； V ——流体的体积(m3)。 由上两式可知γ＝G/V＝Mg/V＝ρg(1.3)
第一章 建筑设备工程的基 本知识
•1.1 流体动力学的基本知识 •1.2 传热学的基本知识 •1.3 电工基本知识
1.1 流体动力学的基本知识
• • • • • • 1.1.1 1.1.2 1.1.3 1.1.4 1.1.5 1.1.6 流体的主要力学性质 描述流体运动的几个有关概念 流体运动的分类 恒定流连续性方程 恒定元流能量方程 流动阻力和流动损失s
绪论
•0.2 我国建筑设备的发展状况 •0.3 建筑设备工程与土建工程之间的关系 •0.1 建筑设备工程课程包括的主要内
绪论
建筑设备工程是工业与民用建筑专业、监理专业、物业管理 专业及相关专业的辅助课程，它与建筑工程是相辅相成的，因此 建筑行业的从业人员学习建筑设备的相关知识是很有必要的。
0.1建筑设备工程课程包括的主要内容

土木工程施工课件完整版

土木工程施工课件完整版
特点
土木工程施工具有复杂性、多样性、流动性、协作性和综合性等特点。需要综 合考虑多种因素，如地质、气候、材料、设备等，确保施工质量和安全。
土木工程施工历史与发展
历史
土木工程施工历史悠久，可以追溯到古代。随着人类社会的 发展，土木工程施工技术不断进步，逐渐形成了现代土木工 程施工体系。
发展
近年来，随着科技的不断进步和新型建筑材料的发展，土木 工程施工技术得到了快速发展。未来，土木工程施工将更加 注重环保、节能和可持续发展。
安全检查
定期对施工现场进行安全检查，及时发现并处理安全隐患，确保施工 现场的安全。
执行情况检查
对安全防护措施的执行情况进行检查，确保其得到有效落实和执行， 对未执行或执行不到位的情况进行及时纠正和处理。
06
土木工程施工环境保护与节能减 排
环境保护法规政策解读
国家及地方环境保护法规
01
包括《环境保护法》、《大气污染防治法》等，对土木工程施
土木工程施工课件完整版
目 录
• 土木工程施工概述 • 土木工程施工材料与设备 • 土木工程施工技术与方法 • 土木工程施工组织与管理 • 土木工程施工质量控制与安全防护 • 土木工程施工环境保护与节能减排
01
土木工程施工概述
土木工程施工定义与特点
定义
土木工程施工是指利用各种建筑材料、设备及技术，按照设计要求进行的各种 土木工程建筑物的建造过程。
土木工程施工重要性及应用领域
重要性
土木工程施工是国民经济建设的重要组成部分，对于促进经济发展、改善人民生 活具有重要意义。同时，土木工程施工也是实现各种土木工程建筑物的重要手段 。
应用领域
土木工程施工广泛应用于各种土木工程领域，如房屋建筑、道路桥梁、隧道地铁 、水利水电、港口码头等。在各个领域中，土木工程施工都发挥着至关重要的作 用。

建筑设备优秀PPT讲义

建筑设备优秀PPT讲义

一 室外给水工程
室外给水工程的基本任务： 从天然水源取水并将原水净化到所要求的水
质标准后经输配水管网系统送至用户 组成：
取水工程、净水工程、输配水工程和泵站等 如图一-一所示
二 室外排水工程 城市排水
城市排水工程是用来收集、输送、处理、利用和排 放城市污水和降水的综合设施
任务： 选择污水和降水的出路收集、输送污水和降水合理
二、分流制：将生活污水和雨水在两个或两个以 上各自独立的管线内排除的系统该种排水方式又可分 为：
完全分流制：分设污水和雨水两个系统
不完全分流制：只设污水排水系统不设雨水 系统
二 建筑给、排水工程
一建筑给水工程 二消防给水工程 三建筑排水工程
一 建筑给水工程
综述： 给水系统应满足人们在生活、生产、消防等各项用水
B、管道敷设：给水管道的敷设方式主要有明装和暗装
两种为了安装和检修方便一般多用明装管道可沿墙壁、梁、 柱地板或天花板下等处附设并以钩钉、吊环、管卡及托架 等固位管道穿越基础、墙壁、楼板时应预留孔洞并避免穿 过梁、柱以免影响结构安全暗装方式一般应用在特殊要求 的建筑中
管道常用吊装固定支架见后图
二消防给水工程
B、消火栓：为便于取用给水管消防水量在管网沿线设置消火栓消 火栓应沿道路设置宜靠近十字路口间距不大于一二0m地上式应有 一个一00mm和两个六五mm的栓口；地下式有一00mm和六五 mm栓口各一个
C、水泵接合器：是消防车向建筑内管网送水的接口设备水泵接和 器的型式有产给水系统：
为生产工艺提供所要求的用水
消防给水系统：
为民用建筑、大型公共建筑以及某些生产厂房、仓库的消 防系统的消防设备提供用水
二、建筑给水系统的组成：一般情况下建筑内部给

《建筑设备工程》PPT课件

《建筑设备工程》PPT课件

可整理ppt
49
6．泵轴的支承——轴承座
二．基本参数：
1．流量Q：m3 /s
2．扬程H ：将水提升的高度
3．扬高：水泄最低水位至水塔最高水位的高度。
Hb = Hg + Hx + Hy +H 4．轴功率N：
5．有效功率Nu(use)
6．效率η： η = Nu / N
7．转速n：（r/min)
8．允许吸上真空度Hs：1个大气压，20℃状态
一 管材 • （一）钢管 • 1、焊接钢管（水煤气钢管） • 镀锌钢管（白铁管）－－在黑铁管内、外
壁镀锌而成。 • 非镀锌钢管（黑铁管） • 生活用水管应采用镀锌钢管（DN<150mm），
并且要求采用热镀锌工艺生产的产品。
可整理ppt
2
• 2、无缝钢管
• 3、钢管的连接方法
• 螺纹连接（丝扣连接）：
泵，提升和输送水或其它液体的机械 型式：叶轮式为主，又可按工作原理分为： 离心泵（轴进，侧出），轴流泵（前进后出），混
流泵三种。
可整理ppt
44
第一节 离心泵的构造与基本参数
一．构造：泵壳，泵轴，叶轮，吸水管，压水管， 泵座。 靠高速旋转的叶轮带动叶轮中的水作 圆周运动，产生离心力，水流在离心力的作用 下获得压能而输送出去。
• （1）截止阀
• 关闭严密，但流动阻力较大，常用于 DN≤50mm，且需经常启闭的管段上。可调 节流量。
• （2）闸阀
• 关闭不太严密，但流动阻力较小，常用于 DN>50mm或双向流动的管段上。调节流量较 差。
可整理ppt
13
• （3）蝶阀
• 关闭严密，且流动阻力较小，用于需经常 启闭的管段上。可精确地调节流量。

河北工业大学土木工程建筑设备课件

河北工业大学土木工程建筑设备课件

因此除了遵守安全规程外，还要采取措施将一些 电气设备的外壳或金属部分接地，这样即使是电 气设备的绝缘损坏，也不会发生触电事故。
此外，为了电力网路可靠地运行，通常也将电力 网路中的某一点接地(如发电机、变压器的中性点 接地).
12V、24V、36V为我国规定的安全电压三个 等级。
➢ 2．安全电压的条件 (1)因人而异 手有老茧、身心健康、情绪乐观的人电阻大，较安全； 皮肤细微、情绪悲观、疲劳过度的人电阻小，较危险。 (2)与触电时间长短有关 触电时间长，情绪紧张，发热出汗人体电阻减小，危险大； 若可迅速脱离电源，则危险小。 (3)与皮肤接触的面积和压力大小有关 接触的面积和压力越大，越危险； 反之，较安全。 (4)与工作环境有关 在低矮潮湿、仰卧操作、不易脱离现场的情况下、触电危险大，
建筑物宜利用钢筋混凝土屋面、梁、柱、基础内 的钢筋作为引下线，当基础采用硅酸盐水泥和周 围土壤的含水量不低于4％及基础的外表面无防 腐层或有沥青质的防腐层时，宜利用基础内的钢 筋作为接地装置。
（3）三类防雷建筑 不属于一、二类防雷的建筑属三级防雷建筑，但
通过调查确认需要防雷的建筑物，如高度为15m 及以上的烟囱、水塔等孤立的建筑物或构筑物。
对于三级防雷建筑物防直接雷宜采用装饰在屋角、 屋脊、女儿墙上的避雷针或避雷带，
当采用避雷带保护时，应在屋面上装设不大于 24m×l6m的网格，
采用避雷针保护时，其滚球半径为60m。
三 建筑防雷设备 接闪器、引下线和接地体
（一）接闪器 建筑顶部人为设立的最突出的金属导体。
属于引雷作用。 1 避雷针 顶端形状：可为尖形、圆形和扁形，均做防腐；
由于受直接雷击，被击物体产生很高的电位，而 引起过电压，流过的雷电流可达几十千安甚至几 百千安，对设备、架空线及建筑物产生极大的破 坏作用，如架空线上产生几千千伏的高压后，会 引起线路的感应放电，发生短路事故，而且会波 及变电所、发电厂，引起严重的后果。

第四章压缩河北工业大学土力学课件资料



n
n

n e1i e2 i e1i e2i h i
n

a i ( p2i p1i ) n a i ( p2i p1h i) i
hi

i 1
n
p i hi E si
（四）计算步骤
参见例题 4-1
1）划分土层：各天然土层界面 和地下水位必须作为分层界 面；各分层厚度必须满足 Hi≤0.4B；
3、压缩指数 e-logP曲线的后段接近 为直线，其斜率Cc称为 压缩指数。 用Cc评价土的压缩性
低压缩性土C c 一般小于0.2 高压缩性土C c 一般大于0.4
土的压缩性指标之二
（三）压缩模量 1、定义：土在完全侧限压缩条件下竖向附加应力增量
与相应应变增量之比，也称侧限压缩模量。（MPa）
二、现场载荷试验
（一）现场载荷试验： 通过承压板对地基土分级施加压力P，观测相应的变形S， 根据试验结果绘制P-s曲线，判断土的变形特性。
加荷稳压装置 反力装置 观测装置
现场载荷试验
载荷试验观测标准：
a. 每级加载后，按间隔10、10、10、15、15、30分钟读数，当连续2个小 时内，每1个小时的沉降量小于0.1mm时，可加下一级荷载；
（一）基本原理 • 将地基划分为薄压缩层，采用土层一维压缩变形量的基本 计算公式，分别计算基础中心点下各薄层的变形量，最后 求将各土层的压缩变形量总和。
（二）基本假设：
1. 基底附加压力p0是作用在地表的局部柔性荷载，对非均质 地基，由其引起的附加应力可按均质地基计算；
2. 只考虑竖向附加应力使土层压缩产生的地基沉降； （自重应力下的沉降已完成）
4、变形模量与压缩模量的关系

土木工程机械课件第十章PPT课件


组代号，HL表示搅拌楼、HZ表示搅拌站
如：HL 3 F 90表示安装三台倾翻出料混凝土搅拌机，生产 率为90m3／h的混凝土搅拌楼；HZ 1 Z 20 A表示安装一台锥 形反转出料混凝土搅拌机，生产率为20m3／h，第一次改 型的混凝土搅拌站。
LC
25
10.2 混凝土搅拌楼和搅拌站
10.2.2 大型混凝土搅拌楼
糟形通道卸出。
LC
31
10.3 混凝土搅拌输送车
3. 搅拌筒的动力传动：
LC
32
10.3 混凝土搅拌输送车
4. 装料与卸料机构：
LC
33
10.4 混凝土搅拌输送泵和泵车
混凝土搅拌输送泵和泵车 是一种以泵为动力，沿 管道连续输送混凝土的专用机械；可以一次完成水 平、垂直运输，将混凝土直接输送到卸载地点。
3.型号表示方法：
更新代号，用A、B、C表示。
主参数，表示搅拌机的出料容量（L）。
特征代号，用电动机驱动时省略。
类型代号，J、Z、F，W、X、D、S。
搅拌机代号，用J表示。
10.1.2 锥形反出料式混凝土搅拌机
属于自落式搅拌机。搅拌筒呈双锥形，水平安装，筒
内有交叉布置的搅拌叶片。搅拌筒正转时自落式搅拌，
②只有当电力不足或缺乏电源的工程中，选用以 柴油机为动力的搅拌机。
LC
20
10.2 混凝土搅拌楼和搅拌站
（3）从搅拌的混凝土的性质考虑： ①混凝土为塑性、半塑性：选用自落式。 ②混凝土为高强度、干硬性：采用强制式。
10.2.1 类型
按垂直布置的 方式分为：单阶 式、双阶式。
1. 单阶式：是依
靠物料的自重下
LC
38
10.5 混凝土振动器

课后总结PPT课件

29.5 4 4
35.5 53.5 16.5
8 38 4 193
上机（学 时）
118 92 8 8
226
学分比例 ％
15.28 2.07 2.07 18.39 27.72 8.55 4.15 19.69 2.07
河北工业大学土木工程学院
02.12.2020
河北工业大学土木工程学院
形成专业角度
▪ 结构工程师（含桥梁工程师）
– 多层、高层、超高层
• 按使用材料
– 木结构、砌体结构、钢筋混凝土结构、钢结构、混合结构
02.12.2020
河北工业大学土木工程学院
• 木结构——梁柱式结构体系
• 砌体结构——墙体式结构体系、拱劵式结构体系
飞扶壁结构体系
• 混凝土结构——框架结构体系、剪力墙结构体系、
框架—剪力墙结构体系、
筒体（中筒外框）结构体系、
02.12.2020
河北工业大学土木工程学院
结课论文题目
——对土木工程专业的再认识
• 这个专业的社会发展方向是什么？ • 这个专业需要什么样的人才？ • 这个专业适合不适合自己？ • 这个专业培养的目标是什么？ • 怎样进行大学课程的学习？ • 怎样去一步步实现自己的理想？
02.12.2020
河北工业大学土木工程学院
• 土木工程是一门应用技 术
• 指用石材、砖、砂浆、 水泥、混凝土、钢材、 钢筋混凝土、材、建筑 塑料、铝合金等建筑材 料来设计、修建各种建 筑物和构筑物。
• 土木工程是一门科学
• 它是指运用数学、物 理、化学等基础科学 知识，力学、材料等 技术科学知识来研究、 设计、修建各种建筑 物和构筑物。
02.12.2020
河北工业大学土木工程学院

建筑设备工程培训教材(PPT31页)


烟气的扩散机理
❖ 由此可知，当建筑物的下部或迎风面房间发 生火灾时，由于风压和热压的作用，火灾造 成的危害性要比建筑物的上部或背风面房间 失火所造成的危害大得多。
❖ 此外，火灾时，空调系统风机提供的动力、 以及由竖向风道产生的烟囱效应会使烟气和 火势沿着风道扩散，迅速蔓延到风道所能达 到的地方。
烟气的扩散机理
6.1概述
❖ 在火灾事故的死伤者中，大多数是由于烟气的窒 息或中毒所造成。
❖ 燃烧时产生有毒气体的装修材料的使用，以及高 层建筑中各种竖向管道产生的烟囱效应.
❖ 烟气遮挡视线，使人们在疏散时产生心理恐慌， 给消防抢救工作带来很大困难。
6.2防火分区和防烟分区
防烟分区设计实例
烟气的扩散机理
❖ 所谓烟气，是指物质在不完全燃烧时产生的固 体及液体粒子在空气中的浮游状态。
❖ 通风空调管道工程中所用的管道、保温材料、消 声材料和胶粘剂等应采用不燃材料或难燃材料制 作。
建筑设备工程培训教材(PPT31页)
建筑设备工程培训教材(PPT31页)
6.4 防火、防排烟设备及部件
主要有: ❖ 防火阀、 ❖ 排烟阀 ❖ 及排烟风机等。
建筑设备工程培训教材(PPT31页)
建筑设备工程培训教材(PPT31页)
❖ 机械排烟系统的控制程序，可分为不设消防控 制室和设消防控制室的两种，其排烟控制程序 如下图：
不 设 消 防 控 制 室 的 房 间 机 械 排 烟 控 制 程 序
建筑设备工程培训教材(PPT31页)
设 有 消 防 控 制 室 的 房 间 机 械 排 烟 控 制 程 序
建筑设备工程培训教材(PPT31页)
目录
项目一、流体力学基础及室内给排水 项目二、传热基础知识及供暖及燃气供应 项目三、建筑通风，防火排烟及空气调节 项目四、配电设备及室内照明 项目五、火灾自动报警系统
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

3．电流对人体的伤害 国际上公认，人体触电的时间和电流的乘积若超 过30mAs，就会发生伤亡事故。 （1）电击 人体接触带电部分，造成电流通过人体，使人体 内部的器官受到损伤的现象，称为电击触电。 以下几种情况下会发生电击现象： ①当人体站在地面上，触及电源的一根相线或漏 电设备的外壳而触电，称为单相触电。 ②当人体的两处同时触及电源的两根相线发生触 电的现象，称为两相触电。 ③供电系统中出现对地短路，雷电流流经输电线 入地，被雷击中的大树附近\带电的相线断落处 附近发生的触电是由接触电压和跨步电压引起， 关于接触电压和跨步电压将会在第五节介绍。
坡度大于1/10，小于1/2
坡度大于或等 于1/2的屋面
屋角、屋 脊、檐角 坡度大于1/2
注：1.屋面坡度用 / 表示， 屋脊高出屋檐的距离 （ ）；（ ）-房屋的宽度（ ）。 2.示意图中： 为易受雷击的部位 为雷击率最高的部位

3．建筑物的防雷分级及防雷保护

各类防雷建筑应采取防直接雷和防雷电 波侵入的措施，装有防雷装置的建筑物， 在防雷装置与其他设施和建筑物内人员 无法隔离的情况下，应采取等电位连接。


（3）三类防雷建筑 不属于一、二类防雷的建筑属三级防雷建筑，但 通过调查确认需要防雷的建筑物，如高度为15m 及以上的烟囱、水塔等孤立的建筑物或构筑物。

对于三级防雷建筑物防直接雷宜采用装饰在屋角、 屋脊、女儿墙上的避雷针或避雷带，
当采用避雷带保护时，应在屋面上装设不大于 24m×l6m的网格， 采用避雷针保护时，其滚球半径为60m。
五 接地体 采用40x40mm的扁钢，围绕全楼最外 围做封闭式周围接地体。接地体距建筑物 外2米以外，埋入地下1-1.5米以下。
§15.3 接地
在GB50054-95新的国家标准《低压配电设计规范》 中已不再使用接零、接地、零线等名称，而改用 ICE标准代号。 根据电气工作接地和电气装置外露导电部分保护接 地的方式不同，ICE将系统接地分为TN，TT，IT三 种形式， 这些文字符号的意思是： 第一个字母说明电源对大地的关系： T——一点与大地直接连接： I——与大地隔离或一点经阻抗与大地连接：
（4）第四类是球雷 通常认为球雷是一个炽热的等离子体，温度极高，并 发生紫色或红色的发光球体，直径在10～20cm以上。

球雷常沿地面滚动或在空气中飘动，能通过烟囱、门、 窗或其他缝隙进入建筑物内部，或无声消失，或伤害 人身和破坏物体，甚至发生剧烈的爆炸，引起严重的 后果。
高压避雷器必要性： 室外高压架空线路很容易受到雷击，将高压冲击波引 入室内的高压设备，威胁它们的安全； 对高压电路进行运行操作（如开关的分断）也会产生 过电压，同样威胁着设备的安全。 保护原理： 正常时，避雷器的间隙保持绝缘 状态，不影响运行； 当高压冲击波来临时避雷器间隙 被击穿而接地，从而强行截断冲击 波，此时能够进入被保护设备的电 压仅为雷电流通过避雷器和引线以 及接地装置而产生的所谓残压，雷 电流通过以后，避雷器间隙又恢复 绝缘状态
电流达到30～50mA时，人体会心脏跳动不规
则，时间过长则会停止跳动。
1．安全电压等级 通过人体电流的大小取决于加在人体上的电压 和人体电阻。 人体电阻因人而异，主要集中在厚度0.05～ 0.2mm的角质层，但该层易于损坏和脱落。去 掉角质后皮肤的电阻约800～1200Ω，则可求 出安全电压U为12V。 因此我国规定安全电压为12V， 当空气干燥，工作条件较好时，可使用24V、 36V电压。 12V、24V、36V为我国规定的安全电压三个 等级。
第十五章
建筑电气安全

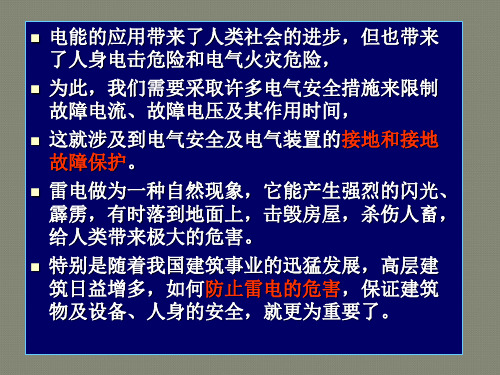

电能的应用带来了人类社会的进步，但也带来 了人身电击危险和电气火灾危险， 为此，我们需要采取许多电气安全措施来限制 故障电流、故障电压及其作用时间， 这就涉及到电气安全及电气装置的接地和接地 故障保护。 雷电做为一种自然现象，它能产生强烈的闪光、 霹雳，有时落到地面上，击毁房屋，杀伤人畜， 给人类带来极大的危害。 特别是随着我国建筑事业的迅猛发展，高层建 筑日益增多，如何防止雷电的危害，保证建筑 物及设备、人身的安全，就更为重要了。
单 针 的 保 护 范 围
双支等高避雷针的保护范围
2 避雷网和避雷带 可明装和安装。 明装时采用直径8毫米的圆钢或截面 为12x8毫米的扁钢。避雷带宜从屋面支 起10-20cm,支撑点间距为1-1.5m； 暗装可利用建筑构件内不小于3mm 的钢筋，钢筋应焊接为一体。
（二）引下线 又称引流器，数量不小于2条，间距不应大 于25m，每根引下线的冲击接地电阻不宜大于 30Ω。防雷接地装置宜与电气设备等接地装置共 用，且宜与埋地金属管相连。在共用接地装置与 埋地金属管道相连的情况下，接地装置宜围绕建 筑物敷设成环形接地体，当二者不共用、不相连 时，两者在地中的距离不应小于2m。
2．安全电压的条件 (1)因人而异 手有老茧、身心健康、情绪乐观的人电阻大，较安全； 皮肤细微、情绪悲观、疲劳过度的人电阻小，较危险。 (2)与触电时间长短有关 触电时间长，情绪紧张，发热出汗人体电阻减小，危险大； 若可迅速脱离电源，则危险小。 (3)与皮肤接触的面积和压力大小有关 接触的面积和压力越大，越危险； 反之，较安全。 (4)与工作环境有关 在低矮潮湿、仰卧操作、不易脱离现场的情况下、触电危险大， 安全电压取12V； 其它条件较好的场所，可取24V或36V。
ห้องสมุดไป่ตู้
（2）第二类是感应雷 感应雷又称雷电感应，它是由于雷电流的强大电场 和磁场变化产生的静电感应和电磁感应引起的。它 能造成金属部件之间产生电火花放电。 静电感应的特点是，当雷云出现在导体的上空时， 由于感应作用，使导体上感应带有与雷云的异性电 荷，雷云放电时，在导体上的感应电荷得不到释放， 致使导体与地面之间形成很高的电位差。


§15.1 安全电压 §15.2 建筑防雷 §15.3 接地
§15.1 安全电压
发生触电时危险程度与通过人体电流的大小，
电流的频率，通电时间的长短，电流在人体中
的路径等因素有关 。 一般情况下: 人体的最小感觉电流为0.5mA， 流经人体的电流为2～8mA时，会发生电击现 象，当达到 8～10mA时人体已难以脱开电源。
一
接地保护
电流流过人体会发生触电事故。
人体触电的主要原因有两种：
一种没有遵守安全规程，人体直接接触 或接近电气设备的带电部分(超过了安全 距离)；
另一种是人体触及绝缘损坏的电气设备 的金属部分。
低压线路宜全线采用电缆直接埋地敷设。 在入户端应将电缆的金属外皮、钢管接到防雷电感应的接地 装置上。 当全线采用电缆有困难时，可采用钢筋混凝土杆和铁横担的 架空线，并应使用一段金属铠装电缆或扩套电缆穿钢管直接 埋地引入。




（2）二类防雷建筑 重要的或人员密集的大型建筑物、省级重点文物的建 筑物和构筑物、19层以上的住宅和高度超过50m的其 他民用建筑、省级及以上大型计算机中心。如省部级 办公室、省级通讯广播建筑、大型的商店等属于二级 防雷建筑。

§15.2 建筑防雷
带负电荷的雷云在大地表面会感应出正电荷， 这样雷云与大地间形成一个大的电容器，当电 场强度超过大气被击穿的强度时，就发生了雷 云与大地之间的放电，即常说的闪电，或者说 是雷击。 雷电流的幅值很大，有数千安到数百千安。而 放电时间只有几十微秒。 雷电流的大小与土壤电阻率、雷击点的散流电 阻有关。
高压冲击波 被 保 护 物 I
避雷器


2．建筑物易受雷击的部位 建筑物易受雷击的部位见表1。
表1 建筑物易受雷击的部位
建筑物屋 面的坡度 易受雷击的部位 示 意 图
平屋面或 坡度不大 于1/10的 屋面
檐角、女 儿墙、屋 檐
平屋顶
坡度不大于1/10 坡度大于1/10，小 于1/2的屋面 屋角、屋 脊、檐角 、屋檐


（1）一类防雷建筑
具有重要用途的建筑物、属于国家级重点文物的建 筑物和构筑物及高度超过100m的建筑物，如国家 级的会堂、办公建筑、大型博展建筑、大型旅游建 筑、国际性的航空港、交通枢纽等属一级防雷建筑。

对于这类建筑物，防直接雷的接闪器应采用装饰在 屋角、屋脊、女儿墙上的避雷带，
并在屋面上装设不大于5m×5m或6m×4m的网 格， 建筑物最高处加避雷针，其滚球半径为30m。

突出屋面的风管、烟囱等金属物体可不装接闪器， 但应和屋面防雷装置相连，在屋面接闪器保护范 围之外的非金属物体应装接闪器，并和屋面防雷 装置相连。 建筑物宜利用钢筋混凝土屋面、梁、柱、基础内 的钢筋作为引下线，当基础采用硅酸盐水泥和周 围土壤的含水量不低于4％及基础的外表面无防 腐层或有沥青质的防腐层时，宜利用基础内的钢 筋作为接地装置。



引下线数量不小于2根，间距不应大于12m。
防雷电感应的措施：

可采取将建筑物内的设备、管道、构架、电缆金属外皮、钢 屋架、钢窗等较大金属物和突出屋面的金属物接到防雷电感 应的接地装置上； 防雷电感应的接地装置应和电气设备接地装置共用，其工频 接地电阻不应大于10Ω；屋内接地干线与防雷电感应接地装 置的连接，不应小于两处。 对于雷电波侵入的防范：
1．雷电的危害 可分为四类： （1）第一类是直击雷 有时雷云较低，周围又没有带异性电荷的云层， 而在地面上突出的树木或建筑物等，感应出异 性电荷，雷云就会通过这些物体与大地之间直 接放电，这种直接击在建筑物或其他物体的雷 击，称为直击雷。

由于受直接雷击，被击物体产生很高的电位，而 引起过电压，流过的雷电流可达几十千安甚至几 百千安，对设备、架空线及建筑物产生极大的破 坏作用，如架空线上产生几千千伏的高压后，会 引起线路的感应放电，发生短路事故，而且会波 及变电所、发电厂，引起严重的后果。 雷击放电大多数具有“重复放电”的特性，产生 极大的雷电流，引起地面建筑物和其他物体的损 坏，甚至发生爆炸和引起火灾。
