建筑设备工程课件2

• 特点与适用：安全度高、土方开挖及后续工序不受影响，施工条件良好。适用于沟槽挖深大、地下水丰富、有流 沙现象或饱和土层，以及一般支撑不能满足要求时
6.1.3 室外架空燃气管道的安装
6.1.3.1 施工流程：见P167 6.1.3.2 与埋地安装的比较 1.施工内容 • 减少了土方工作量，但增加了支架制作和安装、包敷绝热层、安装
1.明沟排水法
• 在管沟开挖时，在沟底设置集水井，在沟底周围或中央开挖排水沟，使水流入集水井中，然后用水泵抽走，抽水 工作应持续到整个地段管线下沟、回填工序结束后才能停止。
作业面
水泵
集水坑
• 排水沟的位置：先中间，后侧边
• 排水沟的尺寸：根据地下水量和沟槽大小来确定，一般底宽及沟深不小于0.3m、纵向坡度不小于1%-5%，坡向 集水井
•目
的：防止施工过程中沟槽土壁坍塌
•材
料：木材或钢材
• 适用条件：沟槽土质较差、地下水位较高、深度较大；或者沟槽上口宽度受到限制
•特
点：可减少挖土方量，施工占地面积小，又可保证施工安全；但增加了材料的消耗，有时还影响后续工
序的操作
2.支撑种类：水平支撑、垂直支撑、板桩支撑和锚碇支撑。 沟槽支护应根据沟槽的土质、地下水位、开槽深度、地面荷载、周边环境等因素进行方案设计。 3.水平支撑 • 由撑板、方木（纵梁）、横撑组成；根据水平撑板之间有无间距，分为断续式和连续式
4.垂直支撑
• 由撑板、方木（横梁）、横撑组成
• 支撑板垂直设置，各撑板间紧密铺设，紧贴槽帮，用方木横靠在立板上（横梁），横撑（撑木或工具式） 撑在方木上
• 特点及适用：竖撑用于土质较差 ，地下水较多或有流砂的情况下。竖撑的特点是撑板可在开槽过程中先 于挖土插人土中，在回填以后再拔出，因此，支撑和拆撑都较安全。

掌握工程管理的基本原理和 技巧，确保项目的高效运行。
制定施工进度计划，合理安 排施工工作的顺序和时间。
质量控制与安全管理
保证工程质量，严格执行安 全管理措施。
结语
通过学习建筑工程概论，你将具备扎实的基础知识和技能，成为优秀的建筑 工程专业人才。
2 材料的特性与用途
了解不同材料的特性和用途，选择合适的材料以满足项目需求。
建筑结构
1
建筑结构概念
了解建筑结构的基本原理和设计混凝土和砖混结构是常见的建筑结构形式。
3
结构设计原则
遵循结构设计原则，确保建筑的安全和稳定性。
建筑施工
施工工艺概述
了解建筑施工的基本流 程和方法。
施工流程
包括地基处理、结构施 工、安装和装修等方面 的工作。
施工安全注意事项
确保施工过程中的安全， 采取适当的预防措施。
建筑设备
1
常用建筑设备
起重机、混凝土搅拌机和升降机等
设备的作用与使用方法
2
设备在建筑施工中起着重要作用。
了解不同建筑设备的功能和正确使 用方法。
工程管理
工程管理原理
施工进度计划
《建筑工程概论》PPT课 件 (2)
探索建筑工程的基础知识，深入了解建筑材料、结构、施工、设备和工程管 理的重要性及原则。
课程介绍
通过本课程，你将了解建筑工程的核心概念和基本原则，掌握建筑材料、结 构、施工、设备和工程管理的关键要点。
建筑材料
1 常见建筑材料
木材、混凝土、钢铁和砖块是建筑中常用的材料。

可整理ppt
49
6．泵轴的支承——轴承座
二．基本参数：
1．流量Q：m3 /s
2．扬程H ：将水提升的高度
3．扬高：水泄最低水位至水塔最高水位的高度。
Hb = Hg + Hx + Hy +H 4．轴功率N：
5．有效功率Nu(use)
6．效率η： η = Nu / N
7．转速n：（r/min)
8．允许吸上真空度Hs：1个大气压，20℃状态
一 管材 • （一）钢管 • 1、焊接钢管（水煤气钢管） • 镀锌钢管（白铁管）－－在黑铁管内、外
壁镀锌而成。 • 非镀锌钢管（黑铁管） • 生活用水管应采用镀锌钢管（DN<150mm），
并且要求采用热镀锌工艺生产的产品。
可整理ppt
2
• 2、无缝钢管
• 3、钢管的连接方法
• 螺纹连接（丝扣连接）：
泵，提升和输送水或其它液体的机械 型式：叶轮式为主，又可按工作原理分为： 离心泵（轴进，侧出），轴流泵（前进后出），混
流泵三种。
可整理ppt
44
第一节 离心泵的构造与基本参数
一．构造：泵壳，泵轴，叶轮，吸水管，压水管， 泵座。 靠高速旋转的叶轮带动叶轮中的水作 圆周运动，产生离心力，水流在离心力的作用 下获得压能而输送出去。
• （1）截止阀
• 关闭严密，但流动阻力较大，常用于 DN≤50mm，且需经常启闭的管段上。可调 节流量。
• （2）闸阀
• 关闭不太严密，但流动阻力较小，常用于 DN>50mm或双向流动的管段上。调节流量较 差。
可整理ppt
13
• （3）蝶阀
• 关闭严密，且流动阻力较小，用于需经常 启闭的管段上。可精确地调节流量。

上一页 下一页
返回
任务2 建筑照明供电系统
• (7)绿色照明的概念:照明质量已成衡量现代化建筑的一个 重要标志，国际上把采用节约电能、保护环境、照明质量 高、有益于保护身心健康的照明系统称之为绿色照明。就 是尽量采用高效、少污染的电光源，高效的照明灯具，光 电可自动控制的设备。以提高照明质量、工作效率、能源 有效利用水平，达到节能、低费用、减少污染的日的。
上一页 下一页
返回
表5一2 各类建筑物照度标准推荐佰
返回
表5一2 各类建筑物照度标准推荐佰
返回
任务2 建筑照明供电系统
• (4)发光效率:电光源每消耗m电功率所发出的光通量称为 发光效率。单位为cd/ m2 。 • 2. 4. 2照明的种类 • 可按照明用途、照明器布置，灯具特点划分。 • (1)按照明用途划分一也就是按功能特点划分，有如下几类。 • 正常照明:正常情况下使用，一也可与其他照明共用，但 控制线路应分开。 • 事故(应急)照明:正常照明因故障熄灭后，供继续工作或安 全疏散通行的照明。宜布置在主要道路出人日及可能引起 事故的地方。 • 值班照明:非工作时间内供值班人员使用。 • 障碍照明:装设于高大建筑物上的障碍标志。应采用红灯 或闪光灯。
上一页 下一页
返回
任务2 建筑照明供电系统

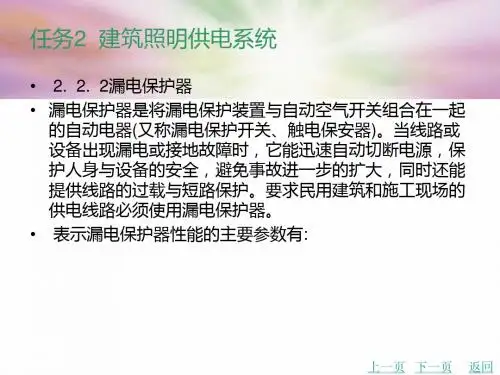

• 脉冲型具有区别电流突变的触电事故与缓慢变化的漏电事 故的能力，而电压型、电流型不具备这种能力;电磁式具 有抗干扰能力强，不受电源电压波动、环境温度变化、缺 相的影响，故可靠性高，寿命长、适用面更广些。 • 为了缩小停电范围，通常采用分级保护。常选用电压型 的漏电保护器作为变压器二次侧中性点不直接接地的低压 电网漏电总保护。电流型漏电保护器分为单相与三相，常 选用三相漏电保护器作为变压器二次侧中性点直接接地的 低压电网漏电总保护;选用单相漏电保护器作为单相线路 的总保护、末端保护、单机保护等。

作用
概预算是确定和控制建设工程项目全部投资的文件，是编制基本建设计划、签 订承发包合同、实行建设单位和施工单位投资包干和办理工程结算、考核和分 析投资效果的依据。
概预算的分类
01
02
03
按编制对象
单位工程概预算、单项工 程综合概预算、建设项目 总概预算。
按专业性质
建筑工程概预算、设备安 装工程概预算、工器具购 置费概预算等。
按编制阶段
设计概算、施工图预算、 竣工结算。
概预算的编制依据
国家有关建设和造价管理 的法律、法规和方针政策 。
有关工程建设如可行性研究报告、初 步设计等。
概预算定额和指标、人工 单价、材料价格、设备单 价等。
CHAPTER 02
建筑设备安装工程概预算的编制
分组审核法
将相关项目进行分组，对同一组内的 项目进行统一审核，以提高工作效率 。
审核步骤
初步审核
深入审核
对工程概预算进行初步审查，核实工程量 、定额套用等基本内容。
在初步审核基础上，对工程概预算进行深 入审查，核实各项取费标准和材料价格等 。
综合审核
出具审核报告
结合初步审核和深入审核的结果，对整个 工程概预算进行综合分析和评估。
建筑设备安装工程概预 算课件
CONTENTS 目录
• 概预算基本概念 • 建筑设备安装工程概预算的编制 • 建筑设备安装工程概预算的审核 • 建筑设备安装工程概预算的优化建议 • 案例分析
CHAPTER 01
概预算基本概念
定义与作用
定义
概预算是指在工程建设过程中，根据不同设计阶段的设计文件的具体内容和有 关定额、指标及取费标准，预先计算和确定建设项目的全部工程费用的技术经 济文件。

2
<建筑设备>• 供配电及电气照明工程
2021/3/26
3
讲叙内容
①小方面：家庭的上、下水，通风，取暖． ②中等方面：一幢建筑，一个小区的供暖，
供水，制冷，空调． ③大方面：整个城市，一个大型企业的供水，
排水等．
2021/3/26
4
2021/3/26
22
１、建筑给水系统分类：
生活给水系统： 为住宅、公共建筑和工业企业内人员提供饮
水、屋面雨水以及振动不大场所的生产污废
水．排水铸铁管接口形式主要为承插式接口，填
塞材料主要为石棉水泥、水泥沙浆、膨胀水泥
等． 2021/3/26
15
（3）塑料管： 塑料管与传统金属管相比，具有重量轻、耐腐蚀、 卫生安全、水流阻力小，安装方便等特点．
2000年6月1日起，新建住宅中禁止使用镀锌钢 管做给水管，推广应用PAP管、PE-X管、PP-R管 等塑料管道．同时，淘汰沙模铸造铸铁排水管用于 室内排水管道，推广应用硬聚氯乙烯塑料管 （CPVC管）．
任务： 选择污水和降水的出路，收集、输送污水 和降水，合理处理后排放或再利用，保护 城市水环境．
2021/3/26
9
污水的分类： 生活污水（人们在日常生活中使用过的水） 工业废水（各种生产过程中排出的污水和废水） 降水（雨雪水）
城市污水排水系统组成： 室内管网系统和设备、室外管网系统、污水泵站
以及污水处理厂等．如图1-2所示
11
2021/3/26
12
第三章 管道材料、器材及卫生器具
室内、外给排水系统是由卫生器具、管道、 配件附件以及附属构筑物组成．其根本作 用是输送用水、排泄污水．管材及器具、 配件的选用直接影响用户的使用和工程质 量，影响工程造价．因此，了解给排水工 程时，必须熟悉管材、器具等的种类、性 能，以便于我们选用．

管道中主要用作切断、分配 和改变介质的流动方向。
2、水暖工程中，常采用小口 径的球阀，螺纹连接。
第二节 暖卫工程常用附件
二、控制设备
（5）蝶阀
1、在阀体内绕固定轴旋转的阀 门，主要由阀体、蝶板、阀杆、 密封圈和传动装置组成。蝶阀 在管道中作切断用，也可以调 节一定的流量。
连接方式：常用法兰连接。
2、特点：结构简单，外形尺 寸小。启闭方便迅速，调节性
第二节 暖卫工程常用附件
二、控制设备
（2）截止阀
1、特点：截止阀 是关闭件（阀瓣） 沿阀座中心线移动 的阀门。主要作起 切断用，也可以调 节一定的流量，如 住宅楼内的每户的 总水阀。
2、连接方 式：DN40 以下常用
螺纹连接，
DN40以上 常用法兰
连接。
3、优点：通常只有一个 密封面，制造工艺好，开 闭过程中密封面的摩擦力 比闸阀小，耐磨利于维修。 缺点：开闭力较大，结构 长度较长，一般公称直径 限制在DN≤200mm以下。 流体阻力较大，而且有方 向性。
第二节 暖卫工程常用附件
二、控制设备
（7）疏水阀 疏水阀又称疏水器。是自动排放凝结水并阻止蒸汽通过的阀门。
用于蒸汽管道系统中
第三节 通风空调常用材料
一、常用风管材料
普通薄钢板
金属板材
铝合金板 不锈钢板
常用风管材料
塑料复合板
非金属板材
硬聚氯乙烯板 玻璃钢
第三节 通风空调常用材料
一、常用风管材料
（1）钢板
用碳素钢冷轧或热轧而成。 按厚度为厚钢板和薄钢板两种，其中薄钢板 又分为镀锌钢板和非镀锌钢板两种。 厚钢板主要用于加工制作容器、设备的底板、 垫帖和低压法兰等。 薄钢板主要用于制作风管。 规格用边宽×边宽×边厚便是。如 1000×2000×0.75表示钢板长1000mm，宽 2000mm，厚度为0.75mm

• 第一节 给水系统及给水方式
• 一、建筑给水系统 • 建筑给水系统是将城镇给水管网（或自备水源，如蓄水池）中的水引
入一幢建筑或一个建筑群体供人们生活、生产和消防之用，并满足各 类用水对水质、水量和水压要求的冷水供应系统。 • 二、建筑给水方式的选择 • 底层给水方式和高层给水方式
精选ppt
22
低层建筑给水方式
• 优点：采用这种系统时，街道下只有一条排水管道，因而管网建设比 较经济。
• 缺点：几种污水汇集后都流入处理厂，使处理厂的规模过大，投资过 多，建设困难；不降雨时，排水管内水量较小，管中水力条件较差； 如果直接排入水体又极不卫生。
精选ppt
14
直排式合流制
精选ppt
15
分流制
• 将生活污水、生产废水和雨水 分别在两种以上管道系统内排 放的系统称为分流制排水系统
• 1、直接给水方式
精选ppt
23
• 2、设附属设备给水方 式
精选ppt
4
• 渗渠：
• 壁上开孔，以集取浅层地 下水的水平管渠
精选ppt
5
• 地面取水工程
• 固定式取水构筑物
• 1）河岸式取水构筑物：直接从 河岸进水口取水的构筑物。
• 2）河床式取水构筑物：从河心 进水口取水的构筑物。
精选ppt
6
第二节 净水与输配水工程
• 水质标准
• 生活饮用水卫生标准是从保护人群身体健康和保 证人类生活质量出发，对饮用水中与人群健康的 各种因素（物理、化学和生物），以法律形式作 的量值规定，以及为实现量值所作的有关行为规 范的规定，经国家有关部门批准，以一定形式发 布的法定卫生标准。2006年底，卫生部会同各有 关部门完成了对1985年版《生活饮用水卫生标准 》的修订工作，并正式颁布了新版《生活饮用水 卫生标准》（GB5749-2006），规定自2007年7 月1日起全面实施。

17
FY 氟液管
Drain pipe Circulation pipe/ signal pipe 循环管为粗实线、信号管为细虚线。不致引起误解 时，循环管也可为“X”
Overflow pipe Chilled water pipe for air conditioning Chilled/hot water pipe for air conditioning Cooling water pipe Condensate pipe for air conditioning Softened water pipe Deaerated water pipe Saline solution pipe Freon vapor pipe Freon condensate pipe
13
第 三 章 冷 热 源 机 房
曹双华 主讲
y 在工程实践中，一些被广泛使用的空调工程 管道英文代号见表3-2，其它管道英文代号参 见表3-6。
表3-2 空调常用管道英文代号
序号
代号
管道名称
备注
1
CHWS
冷冻水供水管
Chilled water supply
2
CHWR
冷冻水回水管
Chilled water return
第 三 章
冷 热 源 机 房
曹双华
主讲
1
y (2) 从轴测图到平面图或剖面图。
第 三 章 冷 热 源 机 房
曹双华 主讲
图3.3-5 某设备配管的轴测图和平面图
2
3.4 设备本体的识读和绘制
y 3.4.1 设备图识读和绘制的一般原则
第
y 1）设备图识读
三
章
冷 热 源 机 房

１．给水管网布置要求
①按照城市规划平面图布置管网，布置时应考 虑给水系统分期建设的可能，并留有充分的发展 余地；
②管网布置必须保证供水安全可靠，当局部管 网发生事故时，断水范围应减到最小；
③管线遍布在整个给水区内，保证用户有足够 的水量和水压；
④力求以最短距离敷设管线，以降低管网造价 和供水能量费用。
3.管道布置及定线原则
①管道布置按照供水方向 ②干管满足最短距离达到最大用水量用户 ③干管根据规划道路方向布置 ④干管布置高度需要满足配水压力 ⑤分期设置留有余地
第二节 室外排水工程
排除城镇生活污水，工业废水，大气降 雨，以保证城镇的正常生活，生产活动。
排水体制
直泄式合流制系统 合流制 全处理合流制
②管线较长，投资大
③小城市一般有数个环网，大城市环数超过两位数
枝状和环状管网
在城市建设初期可采用树状网，以后随着给水 事业的发展逐步连成环状网。实际上，现有城市 的给水管网，多数是将树状网和环状网结合起来。
在城市中心地区，布置成环状网，在郊区则以 树状网形式向四周延伸。供水可靠性要求较高的 工矿企业须采用环状网，并用树状网或双管输水 到个别较远的车间。
2．现时的建筑设备
①．十九世纪爱迪生发明电以来，人们的生活越来 越便利。如今人们可以尽情的享受现代文明带给 我们的各种便利。自来水、电灯、冰箱、空调、 天然气所有这些用具。
②．了解大自然，利用大自然，为人类造福。如若 将来能对四季进行人工调节，冬季蓄冷，夏季贮 热；进一步开发、利用太阳能，风能等自然能源； 改进采光方式，减少电能的消耗。发挥我们的优势。
原水 水源
一级泵房
取水构筑物
自来水 水处理厂
二级泵房
输水管网
