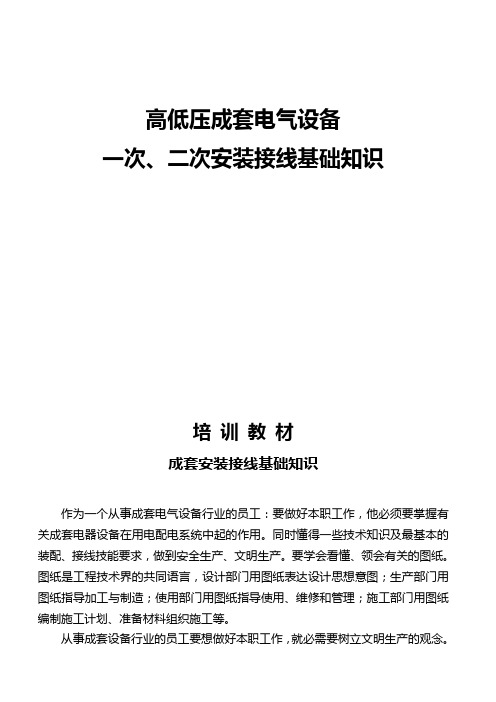

高低压成套电气设备一次、二次安装接线基础知识培训教材成套安装接线基础知识作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。
同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。
要学会看懂、领会有关的图纸。
图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。
在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。
要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布臵图、原理图、二次接线安装图。
（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。
质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。
在日常工作中要有一个比较合理的、完整的装配接线计划。
电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。
这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。
第1章绪论1.1概述称套配电装置又叫成套配电柜，也是以开关为主的成套电器，故也俗称开关柜。
它用于配电系统，作为接受与分配电能之用。
据电压高低，它可分为高压开关柜和低压开关柜两大类：按装置地点的不同，又分户外式与户内式（ 10 kv 及以下的多采用户内式）；按开关电器是否可以移动，又可分为固定式和手车式。
可见，高压开关柜是成套配电设备的一种，是有由制造厂成套供应的高压配电装置。
在这种封闭或半封闭的柜中可装设各种高压电器、测量仪表、保护电器和控制开关等等。
通常一个柜就构成一个单元回路（必要时也可用两个柜），所以一个柜也就成为一个间隔。
使用时可按设计的主回路方案，选用适合各种电路间隔的开关柜，然后使可组成整个高压配电装置。
也具有占地少、安装使用及维护检修方便，适于大量生产等特点，故应用很广泛。
高压开关柜种类较多，分类方法亦有多种：按断路器的安装方式可分为固定式和手车式两大类；按柜体结构型式可分为开启式与封闭式两种；还可分为一般环境和特殊环境用（后者包括矿用、化工用、高海拔地区用等）。
按电力行业标准DL/T404-1997的定义，高压开关柜（high-voltage switchgear panel）是指由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用电变压器，以及控制、测量、保护、调节装置，内部连接件、辅件、外壳和支持件等组成的成套配电装置。
这种装置的内部空间以空气或复合绝缘材料作为介质，用作接受和分配电网的三相电能。
1.2高压开关柜的类型高压开关柜是3-35kV交流金属封闭开关设备的俗称，它是3-35kV电网中最大面积是配电设备。
由于国内外市场需求的日益多样化和国外代以先进技术的不断引进，20世纪80年来。
国内电器制造行业推出了几十种型号的高压开关柜产品，打破了高压开关柜过去几十年一直以少油断路器为主开关的GG-1和有限的几种手车式开关柜的落后局面。
新推出的高压开关柜所配的主开关元件有真空断路器、SF６断路器、负荷开关、接触器和熔断器。
