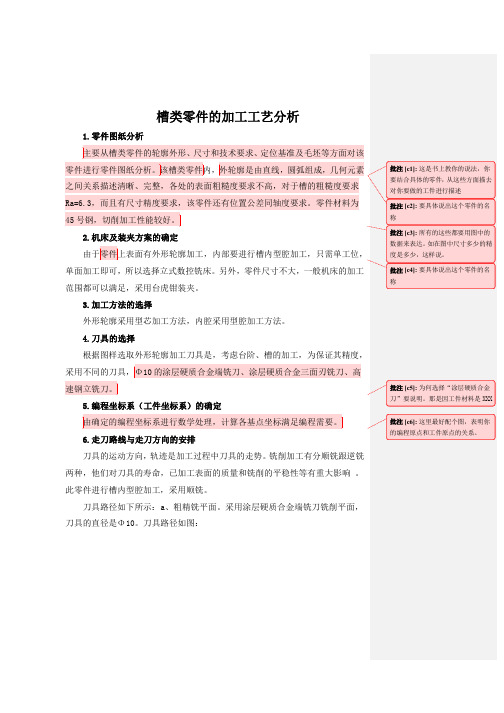

槽类零件的加工工艺分析 1.零件图纸分析
2.机床及装夹方案的确定
单面加工即可，所以选择立式数控铣床。
另外，零件尺寸不大，一般机床的加工范围都可以满足，采用台虎钳装夹。
3.加工方法的选择
外形轮廓采用型芯加工方法，内腔采用型腔加工方法。
4.刀具的选择
5.编程坐标系（工件坐标系）的确定
6.走刀路线与走刀方向的安排
刀具的运动方向，轨迹是加工过程中刀具的走势。
铣削加工有分顺铣跟逆铣两种，他们对刀具的寿命，已加工表面的质量和铣削的平稳性等有重大影响 。
此零件进行槽内型腔加工，采用顺铣。
刀具路径如下所示：a、粗精铣平面。
采用涂层硬质合金端铣刀铣削平面，刀具的直径是Φ10。
刀具路径如图：
b、铣外形轮廓。
采用硬质合金三面刃铣刀铣削外型轮廓，刀具是Φ10。
刀具路径如图：
c、铣削深度为5mm的各类槽。
采用高速钢立铣刀挖槽，刀具直径是Φ10。
刀具路径如图：
槽类零件数控加工工序卡
广东机电实训基地 产品名称或
代号
零件名称
槽类零件
程序编号 夹具名称 使用设备。
槽形零件数控铣削加工及编程实例随着科技的不断发展，数控技术已经被广泛应用于加工行业中，成为了机械加工中的重要方式之一，特别是在零件加工中应用越来越广泛。
而其中槽形零件是比较常见的一种，本文将讨论数控铣削加工及编程实例。
首先，我们需要了解数控铣削的基本概念。
数控铣削是通过计算机控制铣床进行加工操作的一种方法。
与传统的手动和半自动加工方式相比，数控铣削具有更高的精度、更快的速度和更低的成本。
对于槽形零件的加工，数控铣床可以实现快速且精密的加工。
其次，讨论数控铣削加工的流程。
在数控铣削中，我们需要进行程序编制、刀具选用、夹具设计、机床调整等步骤。
程序编制是整个加工过程中最关键的一步。
槽形零件加工程序可以采用G代码或ISO代码进行编制。
需要注意的是，编写的程序应该尽可能简洁，保证精度和速度的同时又不影响工件的质量。
具体的程序编写过程需要根据机床、材料、零件形状等因素进行细致的调整。
刀具选用是根据零件形状、材料、加工精度等因素进行选择。
对于槽形零件的加工，通常采用铣刀进行加工。
铣刀应该选用合适的形状和尺寸，保证其能够完成加工任务，同时也应注意刀具材料的选择，保证切削性能。
夹具设计是数控铣削加工中不可或缺的一步。
打磨或用夹具将工件固定在铣床上。
采用合适的夹具设计，可以保证加工精度和工件质量，同时还能提高加工效率。
在夹具设计过程中还要考虑到充分挖掘加工精度，并不断优化夹具的设计和制造工艺。
最后，与编写工艺相关的问题。
机床的调整是保证加工精度的关键环节。
在加工旋转镜像和直线式槽时，加工过程中需要进行编程选择。
这里需要根据加工要求进行选择。
另外，完成加工后还要进行工件的检验，通过研磨和漆膜等工艺处理方式，进行清洗，最后昨次交付。
简要的讲述了槽形零件数控铣削加工及编程实例，必须从实际需求出发，充分了解加工要求以及设计要求，根据设计要求努力创造出助力精度和减少成本的装置，质量{\color{red}测试前调整}完美的加工，设置自动化质量检查系统，保证加工质量达到最佳状态。
数控铣床典型零件加工实例集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）模块五 数控铣床典型零件加工实例本单元从综合数控技术的实际应用出发，列举了典型数控铣削编程实例，如果希望掌握这门技术，就应该仔细的理解和消化它，相信有着举一反三的效果。
一、数控铣床加工实例1——槽类零件 毛坯为70㎜×70㎜×18㎜板材，六面已粗加工过，要求数控铣出如图2-179所示的槽，工件材料为45钢。
图2-179 凹槽工件1．根据图样要求、毛坯及前道工序加工情况，确定工艺方案及加工路线1）以已加工过的底面为定位基准，用通用机用平口虎钳夹紧工件前后两侧面，虎钳固定于铣床工作台上。
2）工步顺序① 铣刀先走两个圆轨迹，再用左刀具半径补偿加工50㎜×50㎜四角倒圆的正方形。
② 每次切深为2㎜，分二次加工完。
2．选择机床设备根据零件图样要求，选用经济型数控铣床即可达到要求。
3．选择刀具现采用φ10㎜的平底立铣刀，定义为T01，并把该刀具的直径输入刀具参数表中。
4．确定切削用量切削用量的具体数值应根据机床性能、相关的手册并结合实际经验确定，详见加工程序。
5．确定工件坐标系和对刀点在XOY 平面内确定以工件中心为工件原点，Z 方向以工件上表面为工件原点，建立工件坐标系，如图2-118所示。
采用手动对刀方法（操作与前面介绍的数控铣床对刀方法相同）把点O 作为对刀点。
学习目标知识目标： ●学会对工艺知识、编程知识、操作知识的综合运用 能力目标： ●能够对适合铣削的典型零件进行工艺分析、程序编制、实际加工。
6．编写程序考虑到加工图示的槽，深为4㎜，每次切深为2㎜，分二次加工完。
为编程方便，同时减少指令条数，可采用子程序。
该工件的加工程序如下：O0001; 主程序N0010 G90 G00 Z2. S800 T01 M03;N0020 X15.Y0 M08;N0030 G01 Z-2. F80;N0040 M98 P0010; 调一次子程序，槽深为2㎜N0050 G01 Z-4.F80;N0060 M98 P0010; 再调一次子程序，槽深为4mmN0070 G00 Z2.N0080 G00 X0 Y0 Z150. M09;N0090M02 主程序结束O0010 子程序N0010G03 X15. Y0 I-15.J0；N0020 G01 X20.；N0030 G03 X20. YO I-20. J0；N0040 G41 G01 X25. Y15.；左刀补铣四角倒圆的正方形N0050 G03 X15. Y25. I-10. J0；N0060G01 X-15.；N0070 G03 X-25. Y15. I0 J-10.；N0080G01 Y-15.N0090 G03 X-15. Y-25. I10. J0;N0100 G01 X15.;N0110 G03 X25. Y-15. I0 J10.;N0120 G01 Y0;N0130 G40 G01 X15. Y0; 左刀补取消N0140 M99; 子程序结束7.程序的输入（参见模块四具体操作步骤）8.试运行（参见模块四具体操作步骤）9.对刀（参见模块四具体操作步骤）10.加工选择“自动方式”，按“启动”开始加工。
课题八槽形零件数控铣削加工及编程实例
一、教学要求：
1、 合理编写槽形零件的加工工艺
2、 掌握槽形零件的铣削方法
3、 能独立分析加工及编程中出现的问题
二、教学内容：
图8-1所示的槽形零件，其毛坯为四周已加工的铝锭（厚 为20mr ）i ，槽宽6mm 槽深2mm 试编写该槽形零件加工程序。
图
8-1
①工艺和操作清单。
该槽形零件除了槽的加工外，还有螺纹孔的加工。
其工艺安排为钻孔T扩孔T攻螺纹T铣槽”工艺和操作清单见表8-1。
表8-1槽形零件的工艺清单
②程序清单及说明。
该工件在数控铣钻床ZJK7532A-2上进
行加工。
程序见表8-2。
表8-2槽形零件的加工程序
程序说明。
