三相交流电相位差摘要：一、三相交流电的基本概念二、三相交流电的相位差定义与计算三、相位差在电力系统中的应用四、相位差对电力设备的影响五、减小相位差的方法六、总结正文：一、三相交流电的基本概念三相交流电是指在电气系统中，电流和电压按照一定的规律相互转换和分布的电源系统。
它由三个相互独立的交流电源组成，每个电源的频率、电压和相位差都相同，但它们的空间位置相差120度。
三相交流电广泛应用于工业、民用电力系统等领域。
二、三相交流电的相位差定义与计算相位差是指两个同频率的交流信号在时间上的相对位置差。
在三相交流电中，相位差通常是指线电压或线电流之间的相对相位差。
相位差的计算公式为：相位差（θ）= arccos[(Uab * Uab + Ubc * Ubc + Uca * Uca) / (√3 * Uab * Ubc * Uca)]其中，Uab、Ubc、Uca分别为三相电压的幅值，θ为相位差。
三、相位差在电力系统中的应用1.电力传输与分配：相位差在电力系统中用于监测和控制电压、电流的平衡，确保电力传输和分配的稳定。
2.电机控制：相位差在电机控制中起到关键作用，通过改变电机的输入电压相位差，实现电机的调速、制动等功能。
3.保护装置：相位差在保护装置中用于判断故障类型和位置，实现电力系统的自动保护。
四、相位差对电力设备的影响1.设备损耗：相位差会导致电力设备内部的电流分布不均，增加设备损耗，影响设备寿命。
2.电力系统稳定性：相位差过大时，可能导致电力系统失去稳定性，甚至发生故障。
3.能效降低：相位差会导致电力系统中的有用功率减小，从而降低整个系统的能效。
五、减小相位差的方法1.优化电力系统结构：合理布局发电、输电、配电设备，降低电压等级和线路长度，以减小相位差。
2.提高电力设备性能：选用高精度、低损耗的电力设备，提高系统的整体性能。
3.采用补偿装置：通过电容器、电感器等补偿装置，改善电力系统的电压、电流平衡。
4.优化运行方式：合理调整发电机组的运行参数，降低相位差。
正弦交流电的三要素按正弦规律变化的交流电称为正弦交流电。
交流电变化的快慢可用频率表示，变化的幅度可用最大值表示，变化的起点可用初相角表示。
因此，频率、最大值和初相角是确定一个交流电变化情况的三个重要数值，通常称为交流电的三要素。
1、最大值最大值是指正弦交流电在一周期内出现的最大瞬时值的绝对值，用I m、U m、E m分别表示电流、电压和电动势的最大值。
2、频率(或角频率、周期)一个按正弦规律变化的交流电动势从零开始逐渐增至最大值，然后逐渐减小到零。
以后又反向增大到最大值，再回到零。
这样整整变化了一周，以后按同样规律循环下去。
交流电每循环一次所需要的时间叫周期。
周期的长短，表明交流电变化的快慢。
周期越短，说明交流电变化一周的时间越短，则该交流电的变化越快。
周期越长则说明这个交流电变化的越慢。
除用周期衡量交流电的变化快慢外，还常用频率这个物理量来表示交流电变化的快慢。
频率是指一秒钟内交流电重复变化的次数，用字母f表示，单位是赫兹，简称赫(Hz)。
如果某交流电在1秒内变化了一次，该交流电的频率就是1赫兹。
比赫兹大的常用单位是千赫(kHz)和兆赫(MHz)。
1千赫(kHz)=103赫(Hz)，1兆赫(MHz)=106赫(Hz)。
根据周期和频率的定义可知，周期和频率互为倒数，即:f=1/T或T=1/f。
我国电力电网的频率为50Hz(亦称工频)，所以其周期T=1/50=0.02(s)正弦交流电在Is内所变化的电角度称为角频率，用字母ω表示，单位为rad/s(弧度秒)。
因为交流电每变化一次，电角度变化2π弧度，所以有ω=2πf=2π/T。
3、初相角发电机的转子线圈平面开始计时时(即t=0)，与磁中性面夹角为α。
发电机运行时，线圈平面与磁中性面的夹角就连续变化。
设发电机的旋转角速度为ω、则在任意时刻t，线圈与磁中性面夹角为(ωt+α)，所以t时刻线圈中的感应电动势为e=E m sin(ωt+α)式中(ωt+α)称交流电的相角，t=0时的相位角叫做初相角、所以e的初相角是α，可见,在不同的时刻线圈所处的位置不同，线圈中感应电动势的大小也就不同。

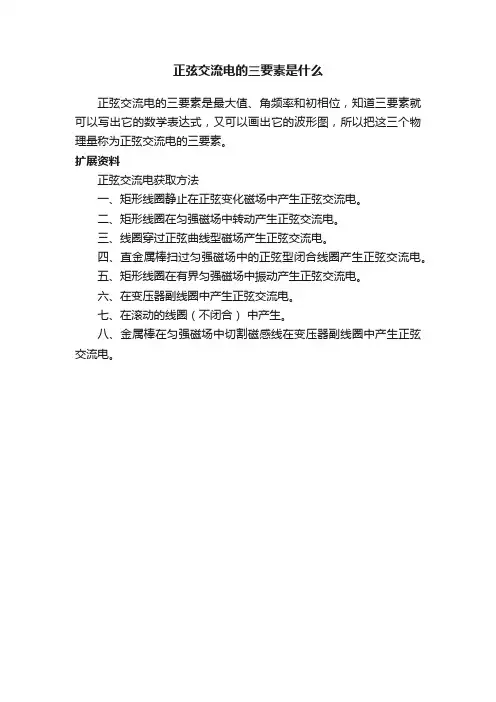

正弦交流电的三要素是什么
正弦交流电的三要素是最大值、角频率和初相位，知道三要素就可以写出它的数学表达式，又可以画出它的波形图，所以把这三个物理量称为正弦交流电的三要素。
扩展资料
正弦交流电获取方法
一、矩形线圈静止在正弦变化磁场中产生正弦交流电。
二、矩形线圈在匀强磁场中转动产生正弦交流电。
三、线圈穿过正弦曲线型磁场产生正弦交流电。
四、直金属棒扫过匀强磁场中的正弦型闭合线圈产生正弦交流电。
五、矩形线圈在有界匀强磁场中振动产生正弦交流电。
六、在变压器副线圈中产生正弦交流电。
七、在滚动的线圈（不闭合）中产生。
八、金属棒在匀强磁场中切割磁感线在变压器副线圈中产生正弦交流电。
教案纸
电压与电流的相位差为：2
)6
(3
πππϕϕϕ=--=-=i u
相位差的存在，表示两个正弦量的变化进程不同。
两个正弦量，根据相位差的不同，可以有以下几种不同的变化进程:
（1）当ϕ= 0，即ϕu = ϕi 时，两个正弦量的变化进程相
同，称为电压u 与电流i 同相；
（2）当ϕ> 0，即
ϕ
u
>
ϕ
i
时，电压u 比电流i 先到达零值
或正的最大值，称电压u 比电流i 在相位上超前ϕ角。
反过来也可以称电流i 比电压u 滞后ϕ角，
（3）当ϕ=2
π
时，两正弦量的变化进程相差90°称它们为正交，
（4）当ϕ=π时，两正弦量的变化进程刚好相反，称它们为反相，
【例题】 已知两正弦电动势分别是:
e 1=100V t )60100sin(2︒+π，e 2V t )30100sin(265︒-=π。
求：（1）各电动势的最大值和有效值；
（2）频率、周期、相位、初相位、相位差； 解：（1）最大值 V Em 21001= V Em 2652= 有效值 V E 1002
21001==
V E 652
2652==
（2）频率
Hz
f
f 50210022
1
===
=
π
π
πω 周期 s f T T 02.050
1
121==== 相位
)60100(1︒+=t πα )30100(2
︒-=t πα
初相位︒=601
ϕ ︒-=302
ϕ
相位差︒=︒--︒=-=
90)30(602
1
ϕ
ϕϕ。
正弦交流电的三要素1.频率：频率是指交流电的周期性变化的速度。
它表示了电流或电压在单位时间内完成的循环次数。
频率的单位是赫兹（Hz），即每秒的周期数。
在正弦交流电中，频率是一个固定的值，通常以50Hz或60Hz表示。
例如，50Hz的交流电表示每秒钟完成50个循环。
2.幅值：幅值是指交流电波的峰值或峰-峰值。
它表示了电流或电压变化的最大值。
幅值的单位通常为安培（A）或伏特（V）。
幅值对应于正弦函数的峰值或峰-峰值。
例如，如果一个交流电波的幅值为10A，则表示电流的最大值或最小值为正负10A。
3.相位：相位是指交流电波与参考信号之间的差距。
它描述了交流电波的位置相对于参考信号的位置。
相位一般用角度表示，单位是度或弧度。
相位可以呈正角度，表示电流或电压超前于参考信号；也可以呈负角度，表示电流或电压滞后于参考信号。
相位也可以用时间来表示，用来描述交流电波开始变化的时间相对于参考信号的时间。
这三个要素共同决定了交流电波的形状和特性。
频率决定了交流电波的周期性和变化速度，幅值决定了交流电波的高低和强度，相位决定了交流电波和参考信号之间的关系。
正弦交流电在电力系统中广泛应用，它具有周期性、可调节和传输远距离等特点。
了解和掌握正弦交流电的三要素，对于电力系统的设计、运行和维护非常重要。
例如，对频率的控制可以保证电力系统的稳定运行；对幅值的调节可以满足不同负载的需求；对相位的调整可以实现相电动势的改变和功率因数的调节。
总之，频率、幅值和相位是正弦交流电的三个主要要素，它们共同决定了交流电波的特性和行为。
在电力系统中，了解和掌握这些要素对于电力系统的设计、运行和控制非常关键。
三相交流电相位差
【原创版】
目录
1.三相交流电的基本概念
2.三相交流电的相位差
3.三相交流电的平衡与非平衡
4.相位差的应用
正文
三相交流电是指由三个频率相同、振幅相等、相位差互差 120°的交流电组成的电力系统。
在这种系统中，每个相位差互差 120°，它们共同构成了一个平衡的三相交流电系统。
三相交流电的相位差是其重要特性之一。
由于三个电压波形相位互差120°，因此在任何时刻，总有一个相的电压波形处于峰值，而另外两个相的电压波形则处于零值。
这种特性使得三相交流电系统在传输电能时，具有更高的效率和稳定性。
在三相交流电系统中，如果三个相的电压波形完全相同，那么这种系统被称为平衡三相交流电。
然而，在实际应用中，由于各种原因，例如负载的不平衡，可能导致三相电压不再平衡。
这种情况下，我们可以通过调整电源的输出电压或者负载的连接方式，来恢复三相电压的平衡。
相位差在实际应用中有广泛的应用。
例如，在电动机的控制中，可以通过改变电动机的接线方式，来改变电动机的旋转方向，从而实现对电动机的控制。
此外，相位差还可以用于检测三相交流电系统的故障，如相序错乱等。
第1页共1页。
对称三相电路中,正弦交流电幅值,角频率,相位相差对称三相电路是一种常见的电力系统组织方式，广泛应用于电力供应和工业生产中。
在对称三相电路中，正弦交流电的幅值、角频率和相位相差是三个重要的物理量，它们共同决定了电路的性能和工作特性。
首先，我们需要了解正弦交流电的基本概念。
正弦交流电是指周期性变化的电流或电压信号，其波形呈现正弦曲线。
正弦交流电的幅值表示信号的最大峰值或绝对值，通常用字母“A”表示，单位为安培（A）或伏特（V）。
幅值决定了交流电的能量大小和强度。
角频率是正弦交流电波形的频率，通常用字母“ω”表示，单位为弧度/秒（r a d/s）。
角频率是指单位时间内波形经过的角度变化，与普通的频率之间存在线性关系，即角频率等于频率乘以2π。
在对称三相电路中，角频率在整个电路中保持不变，决定了电路的基本特性和工作频率。
相位相差是指两个正弦交流信号之间的相位差异，通常用字母“φ”表示，单位为弧度（r a d）或度（°）。
相位相差是正弦交流电不同时间点的相位差异，用于描述两个信号之间的时间关系和相互作用。
在对称三相电路中，三个正弦交流电信号的相位相差通常为120°，即相邻两相之间相差一个电周期。
对于对称三相电路，幅值、角频率和相位相差之间的关系是密切相关的，它们相互影响，共同决定了电路的性能和工作特性。
下面，将逐步回答这个问题。
首先，正弦交流电幅值的确定是电路设计中的重要一环。
在电力系统和工业生产中，正弦交流电的幅值通常由负荷需求和设备功率决定。
通过对负荷的需求和设备的功率需求进行计算和分析，可以确定正弦交流电的幅值范围。
在实际应用中，幅值通常不会超过额定值，以确保电路的安全性和可靠性。
其次，对称三相电路中的角频率是固定的，一般为50H z或60H z。
在设计和运行对称三相电路时，需要确保电源和负载的频率匹配，以防止电路的不稳定和故障。
角频率的选择取决于具体的应用和国家标准，不同的频率可能对电器设备的设计和选型产生影响。
