消防知识：室内消火栓给水系统1.室内消火栓给水系统的作用室内消火栓给水系统是指一种既可供火灾现场人员使用消火栓箱内的消防水喉或水枪扑救建筑物的初期火灾，又可供消防队员扑救建筑物大火的室内灭火系统。
在以水为灭火剂的消防给水系统中，室内消火栓给水系统在灭火效果和扑灭火灾的及时迅速方面不如自动喷水灭火系统，但工程造价低，节省投资，适合我国国情。
因此，该系统是建、构筑物应用最广泛的一种主要灭火系统。
2.室内消火栓给水系统的设置场所现行国家标准《建筑设计防火规范》(GB50016-2014).《人民防空工程设计防火规范》(GB50098),《汽车库、修车库、停车场设计防火规范》(GB50067). 《石油化工企业设计防火规范》(GB50160).《钢铁冶金企业设计防火规范》(GB50414)等中对室内消火栓给水系统的设置场所分别作了具体规定。
因此，系统设置时应符合现行国家标准的有关规定。
3.室内消火栓给水系统的组成室内消火栓给水系统由消防水源、消防给水设施、消防给水管网、室内消火栓设备、控制设备等组件组成，如下图所示。
其中消防给水设施包括消防水泵、消防水箱、水泵接合器等，该设施的主要任务是为系统储存并提供火火用水；给水管网包括进水管、水平干管、消防竖管等，其任务是向室内消火栓设备输送灭火用水；室内消火栓设备包括水带、水枪、水喉等，它是供人员灭火使用的主要工具；控制设备用于启动消防水泵，并监控系统的工作状态。
通过这些设施有机协调的工作，确保系统的灭火效果。
4.室内消火栓给水系统的类型41按压力高低分类4.1.1.室内高压消防给水系统室内高压消防给水系统（又称常高压消防给水系统），指无论有无火警，系统经常能保证最不利点灭火设备处有足够高的水压，火灾时不需要再开启消防水泵加压。
一般当室外有可能利用地势设置高位水池（例如在山岭上较高处设置消防水池）或设置区域集中高压消防给水系统时，才具备高压消防给水系统的条件。
4.12临时高压消防给水系统临时高压消防给水系统，指系统平时仅能保证消防水压而不能保证消防用水量，发生火灾时，通过启动消防水泵提供灭火用水量。

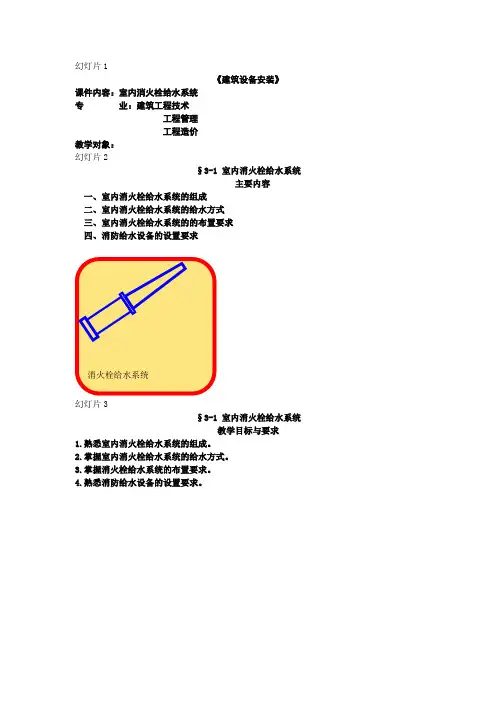

幻灯片1《建筑设备安装》课件内容：室内消火栓给水系统专业：建筑工程技术工程管理工程造价教学对象：幻灯片2§3-1室内消火栓给水系统主要内容一、室内消火栓给水系统的组成二、室内消火栓给水系统的给水方式三、室内消火栓给水系统的的布置要求四、消防给水设备的设置要求消火栓给水系统幻灯片3§3-1室内消火栓给水系统教学目标与要求1.熟悉室内消火栓给水系统的组成。
2.掌握室内消火栓给水系统的给水方式。
3.掌握消火栓给水系统的布置要求。
4.熟悉消防给水设备的设置要求。
消火栓给水系统幻灯片4水箱增压稳压设备水泵接合器水池消火栓水泵幻灯片5一、室内消火栓给水系统的组成（一）消火栓设备消火栓设备由水枪、水带和消火栓（或加消防水喉）组成，安装在消火栓箱内。
水枪水带消火栓箱幻灯片6各类消防箱幻灯片71.消火栓（1）分类：室内消火栓分为单阀和双阀两种。
单阀消火栓又分为单出口、双出口和直角双出口三种；双阀消火栓为双出口。
（2）特点：在低层建筑中单阀单出口消火栓较多采用，消火栓口直径有DN50、DN65两种。
对应的水枪最小流量分别为2.5L/s和5L/s。
双出口消火栓直径为DN65，用于每支水枪最小流量不小于5L/s。
高层建筑消火栓一般选择DN65。
消火栓进口端与管道相连接，出口与水带相连接。
幻灯片8消火栓类型单阀双出口消火栓双阀双出口消火栓单出口消火栓幻灯片9点击图片看动画幻灯片10点击图片看动画幻灯片11●设置减压设施的目的在于保证消防贮水的正常使用和消防队员便于掌握好水枪。
●若出流量过大，将会迅速用完消防贮水；若系统下部消火栓口压力增大，灭火时水枪反作用力随之增大，当水枪反作用力超过15kg时，消防队员就难以掌握水枪对准着火点，影响灭火效果。
幻灯片122.水龙带有麻质、棉织和衬胶水带。
有DN50、DN65两种，其长度有15m、20m、25m三种。
3.水枪室内一般采用直流式水枪，喷口直径有13mm、16mm、19 mm三种。
高层建筑室内消火栓给水的系统类型随着城市化进程的不断发展，高层建筑的建设和数量增加。
一旦发生火灾，对于高层建筑来说，后果不堪设想。
因此，在高层建筑的建设过程中，必须要加强消防设施的建设，其中最为重要的便是室内消火栓给水系统。
下面就让我们来详细了解一下高层建筑室内消火栓给水系统类型。
一、恒压供水系统恒压供水系统又称增压供水系统，是指在建筑物内安装一组增压装置将公共水网的水压压力加压，然后通过输水管路向建筑物各个部位供水，以保证水压恒定的技术。
此系统的主要特点为：水压力恒定、水流量充足、操作简便。
但是，其价格较高，安装难度大，维护和保养成本也较高。
二、重力式水供水系统重力式水供水系统也称为自流式水供水系统，是指依靠水箱自然形成的水压向室内输送水源的一种供水方法。
这种供水系统成本较低，结构简单，建造容易，但是因为其依赖于水箱自身重量形成水压，因此建筑物的高度受到很大限制，且水压水量也难以保证，不适合高层建筑使用。
三、增压自流式消火栓给水系统增压自流式消火栓给水系统集恒压供水系统和重力式供水系统的优点于一身，具有水源稳定、投资费用低、安装维护简便等优点。
其中，增压是指在水源加装一个增压泵，使水压力加大，而自流则是指该系统里内嵌有自由落体阀，可以自动启动，从而保证系统的供水量。
四、污水泵房消火栓给水系统污水泵房消火栓给水系统以污水泵房作为消防供水源，并经过特定的管道输送至消防栓给水消防系统。
这种消火栓给水系统在建筑物内的管路距离要求较长的情况下，具有省电、使用寿命长等优点。
但是因为消防水源不是专用的，除非严格按照规定操作，否则安全隐患较大。
五、增压式恒压消火栓给水系统增压式恒压消火栓给水系统是根据恒压供水系统设计优点，在恒压供水系统中对接加压泵达到增压的目的。
增压式恒压消火栓给水系统的管路一般为压力管道，中间不需要安装自由落体阀。
其特点是安装方便，省去了安装自由落体阀的环节，并且水压稳定。
总的来说，不同的消防栓给水系统类型在相应的楼层高度和场地条件下都具有自己的优势、特点和适用范围。

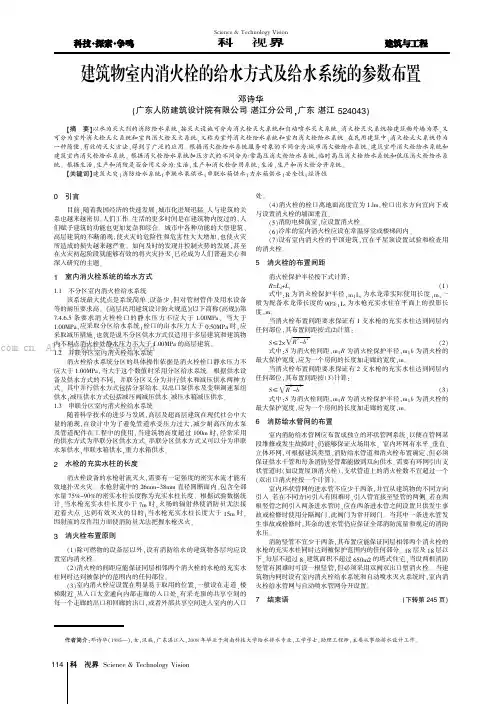

Science &Technology Vision科技视界0引言目前,随着我国经济的快速发展,城市化进展迅猛,人与建筑的关系也越来越密切,人们工作、生活的更多时间是在建筑物内度过的,人们赋予建筑的功能也更加复杂和综合。
城市中各种功能的大型建筑、高层建筑的不断涌现,使火灾的危险性和危害性大大增加,也使火灾所造成的损失越来越严重。
如何及时的发现并控制火势的发展,甚至在火灾初起阶段就能够有效的将火灾扑灭,已经成为人们普遍关心和深入研究的主题。
1室内消火栓系统的给水方式1.1不分区室内消火栓给水系统该系统最大优点是系统简单、设备少,但对管材管件及用水设备等的耐压要求高。
《高层民用建筑设计防火规范》(以下简称《高规》)第7.4.6.5条要求消火栓栓口的静水压力不应大于1.00MPa,当大于1.00MPa,应采取分区给水系统;栓口的出水压力大于0.50MPa 时,应采取减压措施,也就是说不分区供水方式仅适用于多层建筑和建筑物内不利点消火栓处静水压力不大于1.00MPa 的高层建筑。
1.2并联分区室内消火栓给水系统消火栓给水系统分区的具体操作依据是消火栓栓口静水压力不应大于1.00MPa,当大于这个数值时采用分区给水系统。
根据供水设备及供水方式的不同,并联分区又分为并行供水和减压供水两种方式。
其中并行供水方式包括分泵给水、双出口泵供水及变频调速泵组供水;减压供水方式包括减压阀减压供水、减压水箱减压供水。
1.3串联分区室内消火栓给水系统随着科学技术的进步与发展,高层及超高层建筑在现代社会中大量的涌现,在设计中为了避免管道承受压力过大,减少耐高压的水泵及管道配件在工程中的使用,当建筑物高度超过100m 时,经常采用的供水方式为串联分区供水方式。
串联分区供水方式又可以分为串联水泵供水,串联水箱供水,重力水箱供水。
2水枪的充实水柱的长度消火栓设备的水枪射流灭火,需要有一定强度的密实水流才能有效地扑灭火灾。
水枪射流中的26mm~38mm 直径圆断面内、包含全部水量75%~90%的密实水柱长度称为充实水柱长度。

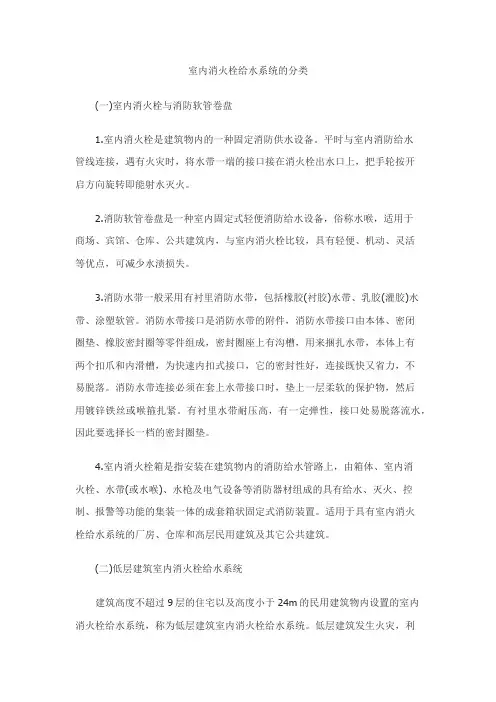

室内消火栓给水系统的分类(一)室内消火栓与消防软管卷盘1.室内消火栓是建筑物内的一种固定消防供水设备。
平时与室内消防给水管线连接，遇有火灾时，将水带一端的接口接在消火栓出水口上，把手轮按开启方向旋转即能射水灭火。
2.消防软管卷盘是一种室内固定式轻便消防给水设备，俗称水喉，适用于商场、宾馆、仓库、公共建筑内，与室内消火栓比较，具有轻便、机动、灵活等优点，可减少水渍损失。
3.消防水带一般采用有衬里消防水带，包括橡胶(衬胶)水带、乳胶(灌胶)水带、涂塑软管。
消防水带接口是消防水带的附件，消防水带接口由本体、密闭圈垫、橡胶密封圈等零件组成，密封圈座上有沟槽，用来捆扎水带，本体上有两个扣爪和内滑槽，为快速内扣式接口，它的密封性好，连接既快又省力，不易脱落。
消防水带连接必须在套上水带接口时，垫上一层柔软的保护物，然后用镀锌铁丝或喉箍扎紧。
有衬里水带耐压高，有一定弹性，接口处易脱落流水，因此要选择长一档的密封圈垫。
4.室内消火栓箱是指安装在建筑物内的消防给水管路上，由箱体、室内消火栓、水带(或水喉)、水枪及电气设备等消防器材组成的具有给水、灭火、控制、报警等功能的集装一体的成套箱状固定式消防装置。
适用于具有室内消火栓给水系统的厂房、仓库和高层民用建筑及其它公共建筑。
(二)低层建筑室内消火栓给水系统建筑高度不超过9层的住宅以及高度小于24m的民用建筑物内设置的室内消火栓给水系统，称为低层建筑室内消火栓给水系统。
低层建筑发生火灾，利用消防车从室外消防水源抽水，接出水带和水枪，就能直接有效地扑救建筑物内的任何火灾。
因而低层建筑室内消火栓给水系统是供扑救建筑物内的初期火灾使用的，这种系统的特点是消防用水量少、水压低。
根据建筑物的高度、室外消防给水管网所提供的水压和水量以及室内消防对水压、水量等要求，其系统常见的有三种类型。
1.无加压消防水泵、无水箱的室内消火栓给水系统：当室外为常高压消防给水系统，或室外给水管网的水压、水量任何时刻均能满足室内最不利点消火栓处的设计水压和水量时，可采用无加压消防水泵、无水箱的室内消火栓给水系统。
室内消火栓给水系统凡担负室内消火栓灭火设备给水任务的一系列工程设施，称室内消火栓给水系统。
一、概述(一)设置原则1、应设室内消火栓给水系统的建筑物(1)高层工业建筑与低层建筑a、厂房、库房、高度不超过24m的科研楼(存有水接触能引起燃烧爆炸的物品除外)；b、超过800个座位的剧院、电影院、俱乐部和超过1200个座位的礼堂、体育馆；c、体积超过5000m3的车站、码头、机场建筑物以及展览馆、商店、病房楼、门诊楼、教学楼、图书馆等；d、超过七层的单元式住宅、超过六层的塔式住宅、通廊式住宅、底层设有商业网点的单元式住宅；e、超过五层或体积超过10000m3的其他民用建筑；f、国家级文物保护单位的重点砖木或木结构的古建筑。
(2)高层民用建筑(3)人防工程a、使用面积超过300m2的商场、医院、旅馆、展览厅、旱冰场、体育场、舞厅、电子游艺场等；b、使用面积超过450m2的餐厅、丙类和丁类生产车间、丙类和丁类物品库房；c、电影院、礼堂；d、消防电梯间前室。
(4)停车库、修车库2、可以不设室内消火栓给水系统的建筑物(1)耐火等级为一、二级且可燃物较少的丁、戊类厂房和库房(高层工业建筑除外)；耐火等级为三、四级且建筑体积不超过3000m3的丁类厂房和建筑体积不超过5000m3的戊类厂房；(2)室内没有生产、生活给水管道，室外消防用水取自储水池且建筑体积不超过5000m3的建筑物。
3、视情况确定是否设置室内消火栓给水系统的建筑物在一座一、二级耐火等级的厂房内，如有生产性质不同的部位时，可根据各部位的特点确定设置或不设置室内消防给水。
4、宜增设消防水喉设备的建筑物(1)设有空气调节系统的旅馆、办公楼；(2)超过1500个座位剧院、会堂，其闷顶内安装有面灯部位马道处。
(二)分类1、低层建筑室内消火栓给水系统建筑高度不超过10层的住宅以及小于24m的建筑的内设置的室内消火栓给水系统，称为低层建筑室内消火栓给水系统。
低层建筑发生火灾，利用消防车从室外消防水源抽水，接出水带和水枪，就能直接有效地扑救建筑物内的任何火灾。
因而低层建筑室内消火栓给水系统是供扑救建筑物内的初期火灾使用的。
这种系统的特点是消防用水量少，水压低，常与生活或生产给水系统合用一个管网系统，只有在合并不经济或技术上不可能时，才分开独立设置。
2、高层建筑室内消火栓给水系统建筑高度10层及10层以上的住宅以及超过24m的其他高层建筑物内，设置的室内消火栓给水系统，称为高层建筑室内消火栓给水系统。
高层建筑发生火灾，由于受到消防车水泵压力和水带的耐压强度等的限制，一般不能直接利用消防车从室外消防水源抽水送到高层部分进行扑救，而主要依靠室内设置的消火栓给水系统来扑救。
就是说，高层建筑灭火系统必须立足于自救。
因此，这种系统要求的消防用水量大，水压高，一般情况下与其他灭火系统分开独立设置。
(三)组成室内消火栓给水系统通常由以下几个部分组成，1、消防供水设备。
包括：自动供水设备——消防水箱；主要供水设备——消防水泵;临时供水设备——水泵接合器。
2、室内消防给水管网。
包括：进水管、水平干管、消防竖管等。
3、室内消火栓灭火设备。
包括：消火栓、水带、水枪以及消防水喉。
4、系统的安全设备。
包括：消防阀门、屋顶消火栓等。
5、消防供水水源。
包括：市政给水管网、消防水池、天然水源。
(四)类型1、低层建筑室内消火栓给水系统的类型根据建筑物的高度、室外消防给水管网所提供的水压和水量以及室内消防对水压、水量等要求，其系统常见的有三种类型。
(1)无加压消防水泵、无水箱的室内消火栓给水系统当室外为常高压消防给水系统，或室外给水管网的水压、水量任何时刻均能满足室内最不利点消火栓处的设计水压和水量时，可采用无加压消防水泵、无水箱的室内消火栓给水系统。
采用这种系统时，当消防、生活、生产合用管网，则其进水管上所设的水表应考虑消防流量。
仅设一条进水管时，可在水表的节点处设置旁通管，旁通管上设阀门，平时阀门关闭。
发生火灾时，应能自动开启该阀门，也可由消防值班人员开启。
但此水表节点应设在值班人员易于接近或便于开启的地方，且应有明显的消防标志。
(2)设有消防水箱的室内消火栓给水系统在水压变化较大的城镇或居住区，室外给水管网的水压在昼夜内间断性满足室内消防、生活和生产用水要求。
如白天用水高峰时外网水压不能满足要求!而在夜间或其他时间内，外网供水均能满足室内消防、生活和生产用水要求，常设消防水箱储存10分钟的消防用水量，同时调节生活、生产用水量。
该系统的生活、生产给水管网与消防给水管网应分开，但应共用消防水箱。
生活、生产给水管道与消防给水管道之间的连接管(或水泵出水管与消防给水管道的连接管)上应设单向阀，防止水压较低时消防管网内的水向水源倒流。
(3)设有消防水泵和水箱的室内消火栓给水系统当室外给水管网的水压经常不能满足室内消火栓给水系统最不利点消火栓灭火设备处的水量和水压时，应采用这种系统。
消防水泵的扬程应满足室内最不利点消火栓灭火设备的水压，同时应保证火警后5分钟之内开始启动供水，以保证火场用水不中断。
消防水箱应储存10分钟的室内消防用水量，合用水箱时，应保证消防用水不作他用，且发生火灾后由消防水泵供给的消防用水，不应进入消防水箱，以利维持管网内的消防水压。
消防水箱的补水应由生活或生产泵供给，严禁消防水箱采用消防水泵补水。
2、高层建筑室内消火栓给水系统的类型高层建筑室内消火栓给水系统，按消防给水系统服务范围，分为独立的室内高压(或临时高压)消火栓给水系统和区域集中的室内高压(或临时高压)消火栓给水系统；按建筑的高度，分为高度低于50m的高层建筑一次供水室内消火栓给水系统和高度超过50m的高层建筑分区供水室内消火栓给水系统。
(1)独立的室内高压(或临时高压)消火栓给水系统每幢高层建筑物内设立消防专用、管网内经常保持高压(或当接到火警后，临时加压使管网内的水压达到消防要求的高压)的消防给水系统，均称为独立的室内高压(或临时高压)消火栓给水系统。
通常在地震区、人防上要求较高以及重要的建筑物，采用这种系统。
(2)区域集中的室内高压(或临时高压)消火栓给水系统数幢或更多幢高层建筑物共用一个消防水泵房，管网内经常保持高压或临时高压的消防给水系统，称为区域集中的室内高压(或临时高压)消火栓给水系统。
为了便于集中管理，在有合理规划的高层建筑区常采用这种系统。
(3)高度低于50m的高层建筑一次供水室内消火栓给水系统建筑高度超过24m但不超过50m的高层建筑，发生火灾时，消防队使用消防车，从室外消火栓(或消防水池)吸水，通过水泵接合器往室内管网供水，仍可帮助室内消火栓给水系统工作，所以这种情况均可采用一次供水室内消火栓给水系统。
(4)高度超过50m的高层建筑分区供水室内消火栓给水系统建筑高度超过50m或消火栓处所受静水压力超过800MPa的室内消火栓给水系统，为便于火场扑救和加强供水安全，宜采用分区给水系统。
二、室内消火栓给水系统的消防用水量和水压(一)消防用水量1、低层建筑室内消火栓给水系统的消防用水量低层建筑室内消火栓给水系统的消防用水量是扑救初期火灾的用水量。
室内消防用水量为同时使用的水枪数量和每支水枪用水量的乘积。
根据火场实际用水量统计和建筑物的重要性，以及发生火灾后果的影向，综合分析结果，低层建筑室内消火栓给水系统的消防用水量不应小于表4—2—1要求。
2、高层建筑室内消火栓给水系统消防用水量高层建筑消火栓给水系统的消防用水量，是根据火场用水量统计资料，消防装备的供水能力和保证高层建筑物的基本安全，以及国民经济的发展水平等因素，综合考虑确定的。
(1)高层民用建筑室内消火栓给水系统消防用水量应满足表4—2—2的要求。
(2)高层工业建筑室内消火栓给水系统消防用水量应满足表4—2—3的要求。
3、人防工程室内消火栓给水系统消防用水量人防工程室内消火栓用水量不应小于表4--2--4的规定。
4、停车库、修车库室内消火栓给水系统消防用水量(1)I、Ⅱ、Ⅲ类停车库、I、Ⅱ类修车库，应保证相邻两个消火栓的水枪充实水柱同时到达室内任何部位，每股水量为5L／s；(2)Ⅳ类停车库、Ⅲ、Ⅳ类修车库，应保证有一股充实水柱到达室内任何部位，每股水量5L／s。
(二)水压室内消火栓给水系统应有一定的水压，保证消火栓的水枪射流有一定的充实水柱长度，以满足扑救火灾的要求。
人防工程室内消火栓用水量不应小于表4—2—4的规定。
各类建筑物对水枪充实水柱长度的要求应符合下列规定：1、低层建筑。
一般不应小于7m；但甲、乙类厂房、超过六层的民用建筑、超过四层的厂房和库房，不应小于10m；高架库房内，不应小于13m。
2、高层民用建筑。
建筑高度超过100m时，不应小于13m；建筑高度小于或等于100m 时，不应小于10m。
3、高层工业建筑内，不应小于13m。
4、人防工程内，不应小于10m。
5、停车库、修车库内，不应小于10m。
三、主要组件(一)室内消火栓设备1、组成室内消火栓通常设置在具有玻璃门的消防水带箱内，其箱内由水枪、水带和消火栓三部分组成。
(1)水枪水枪是灭火的主要工具。
室内消火栓一般采用直流式水枪。
水枪喷嘴口径一般为13、16、19mm。
喷嘴口径13mm的水枪配用50mm的水带。
喷嘴口径16mm的水枪配用50mm或65mm 的水带，喷嘴口径19mm的水枪配用65mm的水带。
低层建筑室内消火栓设备，应根据消防流量和充实水柱长度要求，选择水枪的规格。
一般情况下，每支水枪最小流量不小于2．5L／s的建筑内，可选用口径16mm(个别情况下，根据流量计算，也可采用口径13mm)的水枪；每支水枪最小流量不小于5L／s的建筑物内，宜选用口径19mm水枪。
高层建筑室内消火栓设备，应配备喷嘴口径不小于19mm的水枪。
(2)水带室内消火栓设备一般采用直径为50mm和65mm的麻质或胶里水带。
每个消火栓处配备水带一条，水带长度可为15、20、25或30m四种。
高层建筑室内消火栓，配备的水带长度不应超过25mm。
(3)消火栓室内消火栓是具有内扣式接口的球形阀式龙头。
它的一端与消防竖管相连，另一端与水带相连。
消火栓的检口直径不应小于所配备的水带的直径。
消火栓有单出口和双出口两种。
单出口消火栓直径常为50、65mm两种，双出口消火栓直径不应小于65mm。
通常，当每支水枪的最小流量不小于2．5L／s的建筑物内，可选用直径为50mm消火栓；每支水枪最小流量不小于5L／s的建筑物内，宜选用直径为65mm的消火栓。
高层建筑室内消火栓的栓口直径应为65mm。
2、布置(1)室内消火栓的布置原则高层建筑和低层建筑，室内消火栓的布置应保证同层相邻两个消火栓的水枪充实水柱到达室内任务部位。
建筑高度小于或等于24m，且体积小于或等于5000m2的库房，可采用一支水枪的充实水柱到达室内任何部位。
