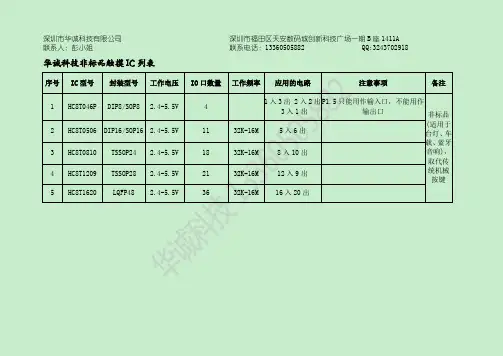

SGT002ProductSpecification1.概述SGT002是一顆專為16個按鍵設計的低成本高穩定性的電容式觸摸檢測IC，有意取代傳統固定PAD尺寸的直接按鈕鍵，讓使用者輕易上手並且能簡單應用於自己的系統上，提供2線串行通訊端口。
2.特點●工作電壓：2.4V~5.5V●工作電流：典型值500uA（VDD=4.5V Fosc=1MHz）●提供16個觸摸檢測端口（Touch Pad）●提供2線串行通訊端口●依據操作環境需求，可通過CS電容選擇不同的靈敏度●振蕩方式：RC振蕩器●提供16位計數器3.應用●消費電子：MP3、MP4、IPOD、數碼相框等●家用電器：微波爐、電磁爐、電壁爐、熱水器、油煙機、顯示器等●醫療保健：按摩器材、醫療通訊機、呼叫機等●燈飾開關：牆壁開關、（調光）台燈、床頭燈、裝飾燈、會議燈●其他領域：玩具、儀器儀表、遥控器、工業控制等各種領域4.CHIP PAD示意圖Substrate Size（襯底面積）：2000um×2000um(襯底接地)5.功能描述5.1寄存器SGT002內部包含4個寄存器：分别是端口選擇寄存器（地址00）、控制寄存器（地址01）、計數器低位寄存器（地址10，只讀），計數器高位寄存器（地址11，只讀）端口選擇寄存器TSEL ：地址00，可讀可寫：TSEL[2:0]------時鐘頻率選擇控制位；TSEL[5:3]------保留位TSEL[6]--------時鐘控制位，TSEL[6]=1`b0,選擇內部時鐘；TSEL[6]=1`b1，選擇外部時鐘；TSEL[7]--------時鐘控制位，TSEL[7]=1`b0,關斷內部時鐘；TSEL[6]=1`b1，使能內部時鐘；上電复位值：00000000控制寄存器TCTL：地址01，可讀可寫：TCTL[7]------計數器使能控制位。
當用軟件將Bit7置為“1”時，16位計數器清“0”，並開始計數。

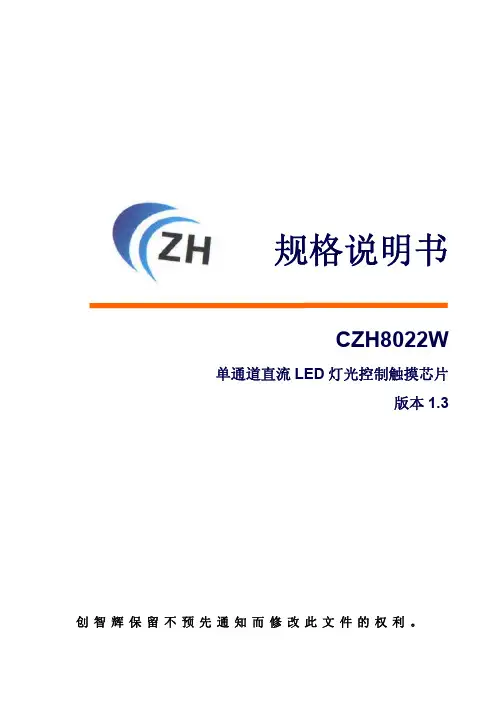

规格说明书CZH8022W单通道直流LED灯光控制触摸芯片版本1.3创智辉保留不预先通知而修改此文件的权利。
目录1.概述 (3)2.特性 (3)3.封装及引脚说明 (5)4.封装尺寸图 (6)5.应用电路图 (7)6.电气参数 (8)7.BOM表 (9)8.修改记录 (9)1. 概述CZH8022W是一款用于LED灯光亮度调节及开关控制的单通道触摸芯片。
使用该芯片可以实现LED灯光的触摸开关控制和亮度调节。
具有如下功能特点和优势：灯光亮度可根据需要随意调节，选择范围宽，操作简单方便。
可在有介质（如玻璃、亚克力、塑料、陶瓷等）隔离保护的情况下实现触摸功能，安全性高。
应用电压范围宽，可在2.4~5.5V之间任意选择。
应用电路简单，外围器件少，加工方便，成本低。
抗电源干扰及手机干扰特性好。
EFT可以达到±2KV以上；近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响。
2. 特性TI触摸输入对应SO灯光控制输出。
共有四种功能可选，由OPT1和OPT2管脚上电前的输入状态来决定。
具体如下：1）OPT1=1，OPT2=1 对应：不带亮度记忆突明突暗的LED触摸无级调光功能2）OPT1=0，OPT2=1 对应：不带亮度记忆渐明渐暗的LED触摸无级调光功能3）OPT1=1，OPT2=0 对应：带亮度记忆渐明渐暗的LED触摸无级调光功能4）OPT1=0，OPT2=0 对应：LED三段触摸调光功能不带亮度记忆突明突暗的LED触摸无级调光功能如下：初始上电时，灯为关灭状态。
点击触摸（触摸持续时间小于550ms）时，可实现灯光的亮灭控制。
一次点击触摸，灯亮；再一次点击触摸，灯灭。
如此循环。
灯光点亮或关灭时，无亮度缓冲。
且灯光点亮的初始亮度固定为全亮度的50%。
长按触摸（触摸持续时间大于550ms）时，可实现灯光无级亮度调节。
一次长按触摸，灯光亮度逐渐增加，松开时灯光亮度停在松开时刻对应的亮度，若长按时间超过3秒钟，则灯光亮度达到最大亮度后不再变化；再一次长按触摸，灯光亮度逐渐降低，松开时灯光亮度停在松开时刻对应的亮度，若长按时间超过3秒钟，则灯光亮度达到最小亮度后不再变化。

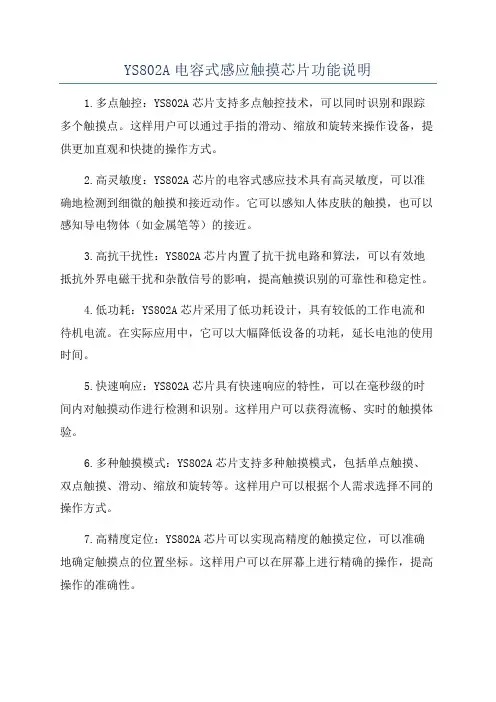

YS802A电容式感应触摸芯片功能说明1.多点触控：YS802A芯片支持多点触控技术，可以同时识别和跟踪多个触摸点。
这样用户可以通过手指的滑动、缩放和旋转来操作设备，提供更加直观和快捷的操作方式。
2.高灵敏度：YS802A芯片的电容式感应技术具有高灵敏度，可以准确地检测到细微的触摸和接近动作。
它可以感知人体皮肤的触摸，也可以感知导电物体（如金属笔等）的接近。
3.高抗干扰性：YS802A芯片内置了抗干扰电路和算法，可以有效地抵抗外界电磁干扰和杂散信号的影响，提高触摸识别的可靠性和稳定性。
4.低功耗：YS802A芯片采用了低功耗设计，具有较低的工作电流和待机电流。
在实际应用中，它可以大幅降低设备的功耗，延长电池的使用时间。
5.快速响应：YS802A芯片具有快速响应的特性，可以在毫秒级的时间内对触摸动作进行检测和识别。
这样用户可以获得流畅、实时的触摸体验。
6.多种触摸模式：YS802A芯片支持多种触摸模式，包括单点触摸、双点触摸、滑动、缩放和旋转等。
这样用户可以根据个人需求选择不同的操作方式。
7.高精度定位：YS802A芯片可以实现高精度的触摸定位，可以准确地确定触摸点的位置坐标。
这样用户可以在屏幕上进行精确的操作，提高操作的准确性。
8.自适应屏幕尺寸：YS802A芯片具有自适应屏幕尺寸的特性，可以灵活地适应不同尺寸的触摸屏。
无论是小尺寸的手机屏幕还是大尺寸的平板电脑屏幕，YS802A芯片都可以提供良好的触摸体验。
总之，YS802A电容式感应触摸芯片具有多点触控、高灵敏度、高抗干扰性、低功耗、快速响应、多种触摸模式、高精度定位和自适应屏幕尺寸等功能。
它可以广泛应用于智能手机、平板电脑、智能家居、汽车电子等领域，为用户带来更加舒适和便捷的触摸体验。

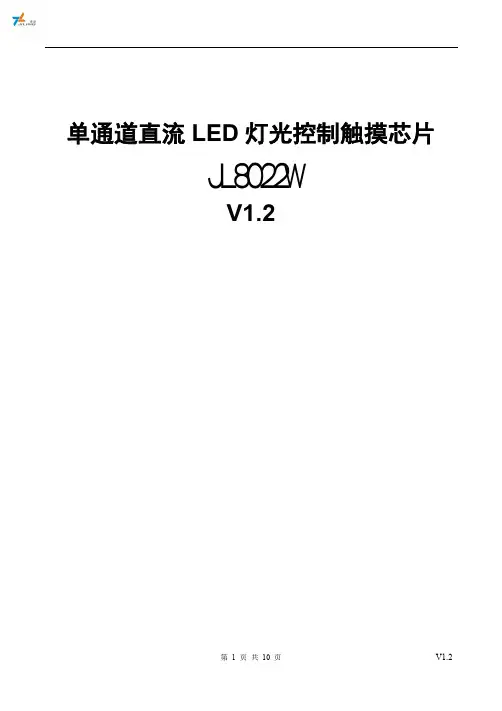

单通道直流LED 灯光控制触摸芯片V1.2ＪＬ８０２２Ｗ1、概述 (3)1.1 产品概述 (3)1.2 基本特点 (3)1.3 管脚分布图 (4)2、应用说明 (5)2.1 参考原理图 (5)2.2 功能描述 (5)2.3 按键操作方法 (6)2.4 防水模式 (7)2.5 灵敏度调节 (7)3、技术参数 (8)4、注意事项 (8)4.1 电源部分 (8)4.2 PCB排板部分 (9)5、封装 (10)1、概 述1.1 产品概述触摸感应IC 是为实现人体触摸界面而设计的集成电路。
可替代机械式轻触按键，实现防水防尘、密封隔离、坚固美观的操作界面。
使用该芯片可以实现LED 灯光的触摸开关控制和亮度调节。
方案所需的外围电路简单，操作方便。
确定好灵敏度选择电容，IC 就可以自动克服由于环境温度、湿度、表面杂物等造成的各种干扰，避免由于电阻、电容误差造成的按键差异。
1.2 基本特点◇ 灯光亮度可根据需要随意调节，选择范围宽，操作简单方便 ◇ 高灵敏度(用户可自行调节) ◇ 高防水性能◇ 待机功耗低，省电◇ 高抗干扰性能，近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响 ◇ 按键感应盘大小：大于3mm×3mm,根据不同面板材质跟厚度而定 ◇ 按键感应盘间距：大于2mm◇ 按键感应盘形状：任意形状（必须保证与面板的接触面积）◇ 按键感应盘材料：PCB 铜箔，金属片，平顶圆柱弹簧，导电橡胶，导电油墨，导电玻璃的ITO 层等 ◇ 面板材质：绝缘材料，如有机玻璃，普通玻璃，钢化玻璃，塑胶，木材，纸张，陶瓷，石材等 ◇ 面板厚度：0-12mm ，根据不同的面板材质有所不同 ◇ 工作温度：-20℃-85℃ ◇ 工作电压：3V-5.5V ◇ 封装类型：SOP8◇ 应用领域：触摸台灯等。
ＪＬ８０２２Ｗ1.3 管脚分布图管脚序号管脚名称输入/输出管脚说明1 NC 悬空，未用2 VC 输入采样电容输入脚(建议误差小于5%的涤纶电容)3 VDD 电源电源正端4 GND 电源接地脚5 TI 输入触摸按键输入脚6 OPT1 输入模式选择输入脚17 SO 输出灯光控制输出脚8 OPT2 输入模式选择输入脚22 、应用说明2.1 参考原理图C1、C2和C3靠近IC注： 当介质材料及厚度等差异较大时，可通过调整C3 采样电容容值来调节触摸灵敏度。
锁存输出2键触摸2通道触控检测芯片VK3602XS技术资料型号： VK3602XSVINKA/永嘉微电封装形式：SOP8年份：新年份KPP2554概述VK3602XS具有2个触摸按键，可用来检测外部触摸按键上人手的触摸动作。
该芯片具有较高的集成度，仅需极少的外部组件便可实现触摸按键的检测。
提供了2路锁存输出功能,可通过IO脚选择输出电平。
芯片内部采用特殊的集成电路，具有高电源电压抑制比，可减少按键检测错误的发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。
此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键+IO输出的应用提供了一种简单而又有效的实现方法。
特点· 工作电压 2.4-5.5V· 待机电流8uA/3.0V· 工作电流60uA/3.0V· 上电复位功能（POR）· 低压复位功能（LVR）· 触摸输出响应间时工作模式 60mS ，待机模式160m· CMOS锁存输出，可通过AHLB脚选择上电输出低电平还是高电平· 无触摸4S进入待机模式· CS脚接对地电容调节灵敏度(1-47nF）· 各触摸通道单独接对地小电容微调灵敏度（0-50pF）· 上电0.25S内为稳定时间，禁止触摸· 抗电源干扰及手机干扰特性好，EFT 大于±2KV· 封装SOP8（150mil)((4.9mm x 3.9mm PP=1.27mm)VK3602XS 是一款两触摸通道带两个逻辑控制输出的电容式触摸芯片。
具有如下功能特点：1:可通过触摸实现各种逻辑开关控制。
操作简单、方便实用。
2:可在有介质（如玻璃、亚克力、塑料、陶瓷等）隔离保护的情况下实现触摸功能，安全性高。
3:应用电压范围宽，可在2.4~5.5V之间任意选择。
4: 应用电路简单，外器件少，加工方便，成本低。

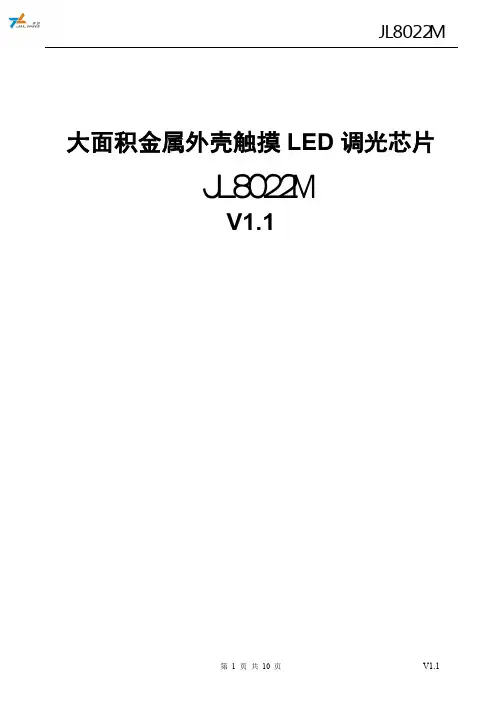

V1.1第1 页共 10 页大面积金属外壳触摸LED 调光芯片V1.1ＪＬ８０２２Ｍ1、概述.................... .. (3)1.1产品概述................ .. (3)1.2基本特点..................... (3)1.3管脚分布图............ .. (4)2、应用说明.................... .. (5)2.1参考原理图................. (5)2.2功能描述........................ (6)2.3按键操作方法............ . (6)2.4防水模式................. . (7)2.5灵敏度调节.............. (7)3、技术参数............. (8)4、注意事项............. (8)4.1电源部分.................. (8)4.2PCB排板部分................. .. (9)5、封装 (10)V1.1第 2 页共10 页1 、概 述1.1 产品概述触摸感应IC 是为实现人体触摸界面而设计的集成电路。
可替代机械式轻触按键，实现防水防尘、密封隔离、坚固美观的操作界面。
该芯片适用于大面积金属外壳的LED 触摸调光方案中，采用高精度的处理算法，使用该芯片可以实现LED 灯光的触摸开关控制和亮度调节。
方案所需的外围电路简单，操作方便。
确定好灵敏度选择电容，IC 就可以自动克服由于环境温度、湿度、表面杂物等造成的各种干扰，避免由于电阻、电容误差造成的按键差异。
1.2 基本特点◇ 灯光亮度可根据需要随意调节，选择范围宽，操作简单方便 ◇ 控制信号输出频率达32KHz ，无频闪现象◇ 高灵敏度(用户可自行调节) ，触摸性能稳定可靠 ◇ 高防水性能◇ 待机功耗低，省电◇ 高抗干扰性能，近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响◇ 按键感应盘大小：大于3mm×3mm,根据不同面板材质跟厚度而定 ，可以直接用于大面积金属片 ◇ 按键感应盘间距：大于2mm◇ 按键感应盘形状：任意形状（必须保证与面板的接触面积）◇ 按键感应盘材料：PCB 铜箔，金属片，平顶圆柱弹簧，导电橡胶，导电油墨，导电玻璃的ITO 层等 ◇ 面板材质：绝缘材料，如有机玻璃，普通玻璃，钢化玻璃，塑胶，木材，纸张，陶瓷，石材等 ◇ 面板厚度：0-12mm ，根据不同的面板材质有所不同 ◇ 工作温度：-20℃-85℃ ◇ 工作电压：3V-5.5V ◇ 封装类型：SOP8◇ 应用领域：大面积触摸台灯等。

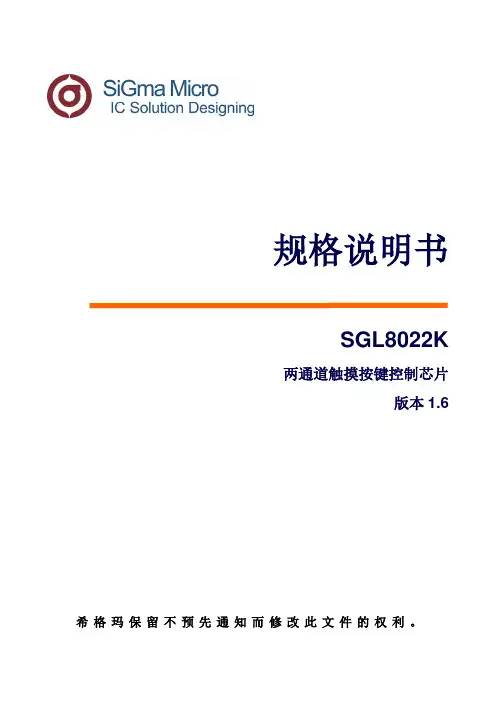

规格说明书
SGL8022K
两通道触摸按键控制芯片
版本1.6希格玛保留不预先通知而修改此文件的权利。
目录
1.概述 (3)
2.特性 (3)
3.封装及引脚说明 (4)
4.封装尺寸图 (5)
5.应用电路图 (6)
6.电气参数 (7)
7.BOM表 (7)
1. 概述
SGL8022K是一款两触摸通道带两个逻辑控制输出的电容式触摸芯片。
具有如下功能特点和优势： 可通过触摸实现各种逻辑功能控制。
操作简单、方便实用。
可在有介质（如玻璃、亚克力、塑料、陶瓷等）隔离保护的情况下实现触摸功能，安全性高。
应用电压范围宽，可在2.4~5.5V之间任意选择。
应用电路简单，外围器件少，加工方便，成本低。
抗电源干扰及手机干扰特性好。
EFT可以达到±2KV以上；近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响。
2. 特性
◆LO1与LO2在上电后的初始输出状态由上电前OSC的输入状态决定。
OSC管脚接VDD（高
电平）上电，上电后LO1与LO2输出高电平；OSC管脚接GND（低电平）上电，上电后
LO1与LO2输出低电平。
◆TI1触摸输入对应LO1逻辑输出，TI2触摸输入对应LO2逻辑输出。
◆按住TI1或TI2，对应LO1或LO2的输出状态翻转；松开后回复初始状态。
3. 封装及引脚说明DIP8
SOP8
4. 封装尺寸图DIP8
SOP8
5. 应用电路图
6.电气参数
7. BOM表。

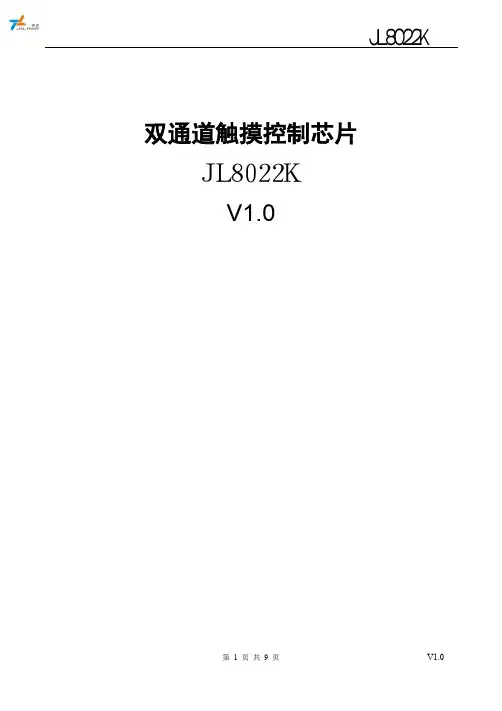

双通道触摸控制芯片ＪＬ８０２２ＫV1.0V1.0第1 页共9 页1、概述.................. (3)1.1产品概述................... . (3)1.2基本特点.................... (3)1.3管脚分布图................... (3)2、应用说明........................ . (5)2.1参考原理图.................... .. (5)2.2功能描述................ . (5)2.3按键操作方法................... (6)2.4防水模式........................ .. (6)2.5灵敏度调节................ (6)3、技术参数........... .. (7)4、注意事项.............. .. (7)4.1电源部分................. (7)4.2 PCB排板部分........... (8)5、封装.................... (9)V1.0第2 页共9 页1 、概 述1.1 产品概述触摸感应IC 是为实现人体触摸界面而设计的集成电路。
可替代机械式轻触按键，实现防水防尘、密封隔离、坚固美观的操作界面。
使用该芯片可以实现触摸开关控制，方案所需的外围电路简单，操作方便。
确定好灵敏度选择电容，IC 就可以自动克服由于环境温度、湿度、表面杂物等造成的各种干扰，避免由于电阻、电容误差造成的按键差异。
1.2 基本特点◇ 高灵敏度(用户可自行调节) ◇ 高防水性能◇ 待机功耗低，省电◇ 高抗干扰性能，近距离、多角度手机干扰情况下，触摸响应灵敏度及可靠性不受影响 ◇ 按键感应盘大小：大于3mm×3mm,根据不同面板材质跟厚度而定 ◇ 按键感应盘间距：大于2mm◇ 按键感应盘形状：任意形状（必须保证与面板的接触面积）◇ 按键感应盘材料：PCB 铜箔，金属片，平顶圆柱弹簧，导电橡胶，导电油墨，导电玻璃的ITO 层等 ◇ 面板材质：绝缘材料，如有机玻璃，普通玻璃，钢化玻璃，塑胶，木材，纸张，陶瓷，石材等 ◇ 面板厚度：0-12mm ，根据不同的面板材质有所不同 ◇ 工作温度：-20℃-85℃ ◇ 工作电压：3V-5.5V ◇ 封装类型：SOP8◇ 应用领域：触摸台灯、触摸雾化器、触摸手电筒等。
