电压放大器

电压反馈放大器与电流反馈放大器的区别1.电压反馈放大器与电流反馈放大器的区别：1.带宽VS增益电压反馈型放大器的-3DB带宽由R1、Rf和跨导gm共同决定，这就是所谓的增益帯宽积的概念，增益增大，带宽成比例下降。

同时运放的稳定性有输入阻抗R1和反馈阻抗Rf共同决定。

而对于电流反馈型运放，它的增益和带宽是相互独立的，其-3DB带宽仅由Rf决定，可以通过设定Rf得到不同的带宽。

再设定R1得到不同的增益。

同时，其稳定性也仅受Rf影响。

2.反馈电阻的取值电流型运放的反馈电阻应根据数据手册在一个特定的范围内选取，而电压反馈型的反馈电阻的选取就相对而言宽松许多。

需要注意的是电容的阻抗随着频率的升高而降低，因而在电流反馈放大器的反馈回路中应谨慎使用纯电容性回路，一些在电压反馈型放大器中应用广泛的电路在电流反馈型放大器中可能导致振荡。

比如在电压反馈型放大器我们常会在反馈电阻Rf上并联一个电容Cf来限制运放的带宽从而减少运放的带宽噪声（Cf也常常可以帮助电压反馈型放大器稳定），这些如果运用到电流反馈放大器上，则十有八九会使你的电路振荡。

3.压摆率当信号较大时，压摆率常常比带宽更占据主导地位，比如同样用单位增益为280MHZ的放大器来缓冲10MHZ，5V的信号，电流反馈放大器能轻松完成，而电压反馈放大器的输出将呈现三角波，这是压摆率不足的典型表现。

通常来说，电压反馈放大器的压摆率在500V每us,而电流反馈放大器拥有数千V每us.4.如何选择两类芯片a,在低速精密信号处理中，基本看不到电流反馈放大器的身影，因为其直流精度远不如精密电压反馈放大器。

b.在高速信号处理中，应考虑设计中所需要的压摆率和增益帯宽积；一般而言，电压反馈放大器在10MHZ以下，低增益和小信号条件下会拥有更好的直流精度和失真性能；而电流反馈放大器在10MHZ以上，高增益和大信号调理中表现出更好的带宽和失真度。

当下面两种情况出现一种时，你就需要考虑一下选择电流反馈放大器：1，噪声增益大于4；2，信号频率大于10MHZ。

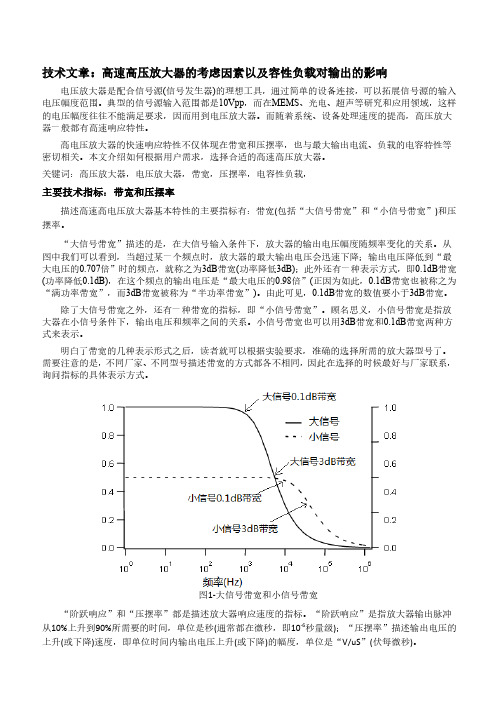

技术文章：高速高压放大器的考虑因素以及容性负载对输出的影响电压放大器是配合信号源(信号发生器)的理想工具，通过简单的设备连接，可以拓展信号源的输入电压幅度范围。

典型的信号源输入范围都是10Vpp，而在MEMS、光电、超声等研究和应用领域，这样的电压幅度往往不能满足要求，因而用到电压放大器。

而随着系统、设备处理速度的提高，高压放大器一般都有高速响应特性。

高电压放大器的快速响应特性不仅体现在带宽和压摆率，也与最大输出电流、负载的电容特性等密切相关。

本文介绍如何根据用户需求，选择合适的高速高压放大器。

关键词：高压放大器，电压放大器，带宽，压摆率，电容性负载，主要技术指标：带宽和压摆率描述高速高电压放大器基本特性的主要指标有：带宽(包括“大信号带宽”和“小信号带宽”)和压摆率。

“大信号带宽”描述的是，在大信号输入条件下，放大器的输出电压幅度随频率变化的关系。

从图中我们可以看到，当超过某一个频点时，放大器的最大输出电压会迅速下降；输出电压降低到“最大电压的0.707倍”时的频点，就称之为3dB带宽(功率降低3dB)；此外还有一种表示方式，即0.1dB带宽(功率降低0.1dB)，在这个频点的输出电压是“最大电压的0.98倍”(正因为如此，0.1dB带宽也被称之为“满功率带宽”，而3dB带宽被称为“半功率带宽”)。

由此可见，0.1dB带宽的数值要小于3dB带宽。

除了大信号带宽之外，还有一种带宽的指标，即“小信号带宽”。

顾名思义，小信号带宽是指放大器在小信号条件下，输出电压和频率之间的关系。

小信号带宽也可以用3dB带宽和0.1dB带宽两种方式来表示。

明白了带宽的几种表示形式之后，读者就可以根据实验要求，准确的选择所需的放大器型号了。

需要注意的是，不同厂家、不同型号描述带宽的方式都各不相同，因此在选择的时候最好与厂家联系，询问指标的具体表示方式。

图1-大信号带宽和小信号带宽“阶跃响应”和“压摆率”都是描述放大器响应速度的指标。

电压放大器工作原理
电压放大器是一种对输入信号进行放大的电子设备，常见于各种电子设备和通信系统中。

它主要通过放大电压信号的幅度来增强信号的强度，从而提高信号的可靠性和传输距离。

电压放大器通常由一个放大器核心电路、电源和输入输出接口组成。

其工作原理基于放大器核心电路的放大功能和电源的供电功能。

放大器核心电路通常采用了一个放大元件（如晶体管、集成电路等）和相关的电路网络。

晶体管工作于放大区，通过控制输入信号的电流或电压，通过放大元件的内部结构，增大输入信号的幅度。

电源则提供了放大器运行所需的电能。

通常电压放大器采用直流电源，通过电源将放大器核心电路供电。

电源的电压稳定性和供电能力对于电压放大器的工作稳定性和性能至关重要。

输入输出接口则是将输入信号和放大后的输出信号与其他设备相连的接口。

输入接口将输入信号传递给放大器核心电路，输出接口则将经过放大的信号输出给其他设备或系统。

电压放大器的工作原理可以简单概括为：输入信号通过输入接口传递给放大器核心电路；放大器核心电路通过放大元件将输入信号的幅度进行放大；放大后的信号经过输出接口输出给其他设备或系统。

电源则为放大器核心电路提供电能，以保证放大器的正常运行。

总之，电压放大器通过放大输入信号的幅度来增强信号的强度，实现了信号的可靠传输和处理。

在各种电子设备和通信系统中都起着重要作用，为正常的信号传输和处理提供了基础支持。

电压放大器工作原理
电压放大器是一种电子设备，可以将输入信号的电压放大到较高的输出电压。

它的工作原理基于放大器内部的电子元件（如晶体管或操作放大器）的放大功能。

通常情况下，输入信号通过输入电路输入到放大器中。

输入电路通常会将输入信号进行滤波和调整以适应放大器的工作参数。

一旦输入信号进入放大器，放大器的内部元件会根据其工作原理对输入信号进行放大。

以晶体管为例，晶体管将输入信号转换为放大后的输出信号的过程是通过调整晶体管中的电流来实现的。

晶体管有三个引脚：基极（输入端）、发射极（输出端）和集电极（电源端）。

输入信号通过输入端的基极引入晶体管，当基极电流发生变化时，晶体管中的电流也会发生相应的变化。

晶体管中的电流变化导致集电极电流的变化，从而形成了放大后的信号。

放大后的信号可以通过输出端的发射极引出放大器。

这样，输入信号的电压就得到了放大，可以实现对原始信号的放大功能。

实际的放大器电路中，通常还会包含负反馈电路，用于稳定放大器的工作参数，并增加放大器的线性度和稳定性。

通过不断调整输入电压和放大器内部的元件参数，可以实现对不同幅度和频率范围的信号的放大。

总之，电压放大器通过调整内部电子元件的电流来实现对输入信号的放大，从而产生较高幅度的输出信号。

电压放大器的原理和特点
电压放大器是一种放大电压信号的电子电路。

其基本原理是将输入的小信号电压经过放大电路放大后得到输出的大信号电压。

电压放大器的特点包括：
1. 放大倍数高：电压放大器可以将输入的小信号电压放大到较大的幅度，通常可以达到几十倍甚至更高的放大倍数。

2. 低失真：电压放大器的输出尽量保持与输入信号的形状相似，减小信号失真。

3. 宽频带：电压放大器通常具有较宽的频带宽度，可以放大高频信号。

4. 输入阻抗高：电压放大器具有较高的输入阻抗，可以减小对输入信号源的影响。

5. 输出阻抗低：电压放大器具有较低的输出阻抗，可以驱动后级负载电路。

6. 稳定性好：电压放大器在工作过程中，能够保持其放大倍数的稳定性，不受外界影响。

总之，电压放大器在电子电路中起到了放大信号的作用，具有高放大倍数、低失
真、宽频带等特点。

在各种电子设备中都有广泛的应用。

简述电压放大电路和电荷放大器的特点1.引言1.1 概述概述电压放大电路和电荷放大器是电子电路中常见的两种放大器。

它们在各自的领域中具有不同的特点和应用。

电压放大电路主要用于放大电压信号，增强信号的幅度；而电荷放大器则用于放大电荷信号，提高信号的灵敏度。

电压放大电路通常由多个放大器级联而成，每个放大器都能将输入信号的电压放大到更高的幅度。

这种电路具有高输入阻抗和低输出阻抗的特点，能够避免信号源和负载之间的信号损失。

另外，电压放大电路还具有高增益、稳定性好和频率响应宽等特点。

它常被用于音频放大器、功率放大器和射频放大器等领域。

而电荷放大器主要用于放大微弱的电荷信号，提高信号的灵敏度和信噪比。

电荷放大器的核心是电容和放大器，电容用于存储和放大电荷信号，放大器用于将存储的电荷信号放大到可检测的幅度。

电荷放大器具有高输入阻抗、低输入噪声、高放大倍数和低输出阻抗的特点。

它在科学研究、粒子探测、生化分析等领域有着广泛的应用。

总而言之，电压放大电路和电荷放大器在不同的应用场景中发挥着重要的作用。

了解它们的特点和原理，对于设计和调试电子电路具有重要的意义。

接下来的文章将详细介绍电压放大电路和电荷放大器的特点和应用。

1.2 文章结构本文将对电压放大电路和电荷放大器的特点进行简要概述。

文章分为引言、正文和结论三部分。

引言部分将对本文的背景和目的进行介绍。

首先，会简要概述电压放大电路和电荷放大器在电子领域的重要性和应用场景。

其次，会介绍本文的结构和内容安排，以便读者能清楚了解文章的组织框架。

正文部分将详细探讨电压放大电路和电荷放大器的特点。

首先，在电压放大电路的部分，将介绍其基本工作原理并分析其主要特点。

特点1方面，将讨论电压放大电路的放大倍数和频率响应，以及其对输入信号的变换和放大能力。

特点2方面，将阐述电压放大电路的稳定性和噪声特性。

接下来，在电荷放大器的部分，将介绍其原理和应用，并详细探讨其特点。

特点1方面，将讨论电荷放大器的灵敏度和响应速度，以及其对输入信号的放大能力。

电路中的电压放大与电流放大在电路中，电压与电流是两个基本的物理量。

在设计电路时，我们常常需要对电压或者电流进行放大，以满足实际应用的需求。

本文将就电路中的电压放大与电流放大进行讨论。

一、电压放大电压放大是指在电路中对输入电压进行放大，输出电压的值比输入电压大。

常见的电压放大电路有放大器、运算放大器等。

以下将对其中的两种电压放大电路进行介绍。

1. 放大器放大器是电路中最常见的电压放大装置。

它可以对输入电压进行放大，并输出一个电压信号，通常用来增强音频信号、视频信号等。

放大器可以根据放大的方式分为三类：电压放大器、电流放大器和功率放大器。

电压放大器是指将输入电压放大为较大幅度的输出电压的装置。

其中，最常见的是晶体管放大器。

晶体管是一种半导体器件，在适当的工作状态下可以对输入信号进行放大。

通过适当选择晶体管的工作点和电路参数，可以实现不同放大倍数的电压放大。

2. 运算放大器运算放大器是一种高增益、差分输入的电压放大器。

它可以进行直流放大和交流放大，广泛应用于电子测量、电路设计等领域。

运算放大器通常具有一个电阻负载，可以将电流转化为电压进行放大。

二、电流放大电流放大是指在电路中对输入电流进行放大，输出电流的值比输入电流大。

电流放大常见于功率放大器、驱动电路等应用中。

以下将对其中的两种电流放大电路进行介绍。

1. 功率放大器功率放大器是一种专门用来增强信号功率的电路。

它可以对输入信号电流进行放大，输出一个较大功率的电流信号。

功率放大器广泛应用于音响设备、通信系统等领域。

常见的功率放大器包括晶体管功率放大器、集成电路功率放大器等。

2. 驱动电路驱动电路是指为其他装置或元件提供所需电流的电路。

驱动电路通常具有较高的输出电流能力，并能根据需要提供恰当的电流信号。

常见的驱动电路包括步进电机驱动电路、LED驱动电路等。

总结：电路中的电压放大与电流放大是电子技术中常见的概念。

电压放大器和电流放大器通过不同的电路结构和工作原理实现对电压和电流的放大。

什么是电压放大器如何设计一个简单的放大电路电压放大器是一种电子设备，可将输入电压信号放大到更高的电压级别。

在电子电路中，电压放大器是非常重要的组件之一，广泛应用于各种电子设备中。

设计一个简单的放大电路需要考虑电路的稳定性、增益、输入输出阻抗等因素。

为了设计一个简单的电压放大器，我们可以采用共射放大器作为基本电路结构。

共射放大器是最常见的放大电路之一，具有较高的输入阻抗和较低的输出阻抗。

在设计放大器之前，我们首先需要了解待放大的电压信号的特点和要求。

例如，我们需要知道输入信号的幅值范围、频率范围以及所需的输出幅度。

这些信息将有助于我们选择适当的放大器参数和元件值。

接下来，我们可以按照以下步骤设计一个简单的放大电路：选择晶体管：在共射放大器中，NPN型晶体管是常用的选择。

我们可以选择一个合适的晶体管，例如2N3904或BC547。

确定直流工作点：为了保证电路的稳定性，我们需要给晶体管提供适当的偏置电压。

通过选择合适的电阻和电源电压，我们可以确定晶体管的直流工作点。

确定输入偏置电阻和输出负载电阻：输入偏置电阻用于匹配输入信号源的输出阻抗，从而实现最大功率传输。

输出负载电阻将决定放大电路的输出特性。

计算集电极电阻：集电极电阻决定放大器的电流增益。

根据放大器的放大倍数要求，我们可以选择合适的集电极电阻值。

计算耦合电容：耦合电容用于将输入信号耦合到放大电路中。

根据输入信号的频率范围，我们可以选择适当的耦合电容值。

设计输出电容：输出电容用于将放大后的信号从放大器中耦合到负载中。

我们可以根据负载的特性选择合适的输出电容值。

根据上述步骤，我们可以设计一个简单的电压放大器电路。

请注意，在实际设计过程中，还需要考虑电压稳定性、温度变化等因素，并进行各种电路参数的计算和调整。

总结起来，电压放大器是一种重要的电子设备，能够将输入电压信号放大到更高的电压级别。

设计一个简单的放大电路需要考虑电路的稳定性、增益、输入输出阻抗等因素。
