第九章--通风空调工程工程量清单设置与计价教学文案

通风空调工程量清单与计价表中清单项编制的教学探讨收稿日期：2018-09-27作者简介：刘帅（1977-），女（汉族），硕士，讲师，研究方向：通风与空调工程。

一、引言编制合理的工程量清单与计价表是做好通风空调工程造价的重要环节，而准确设置表中的清单项则是该环节的基础。

但是，笔者在多年的《通风空调工程计量与计价》教学实践中发现，学生在编制分部分项工程量计价表时很难做到不漏项，究其原因不在于读不懂图纸，而是因为编制的步骤不正确。

为此，笔者总结出一种实用的工程量清单项设置方法，用四个字简要概括为“查表看图”，其具体步骤以实例介绍如下。

二、工程量清单与计价表中清单项编制实例图1为某通风空调系统安装平面图，采用一台恒温恒湿机进行室内空气调节，其型号为YSL-DHS-225，质量为350kg ，外形尺寸为1200×1100×1900。

风管采用镀锌薄钢板矩形风管，法兰咬口连接，风管规格1000×300，板厚δ=1.20；风管规格800×300，板厚δ=1.00；风管规格630×300，板厚δ=1.00；风管规格450×450，板厚δ=0.75。

刘帅（广东工程职业技术学院，广东广州510520）摘要：正确而全面地编制工程量清单与计价表中的清单项是计量与计价教学的重点和难点。

本文以某通风空调工程为例，提出了“查表看图”的教学方法，实践证明取得了较好的教学效果。

关键词：计量与计价；工程量清单；清单项中图分类号：G642.0文献标志码：A文章编号：1674-9324（2019）27-0213-03图1某通风空调系统安装平面图现根据所给条件设置分部分项工程量清单与计价表中的清单项，步骤如下：1.识读图纸。

通风空调系统中气流的起点为空调机组，所以可从机组开始，顺着气流方向识读图纸，识读过程中，重点了解系统所用设备、管道和部件的型号、规格等信息。

2.查表看图列清单。

第九章通风空调工程工程量清单设置与计价【例6】某工业厂房通风空调工程,用δ=1.2米米镀锌钢板制作、安装φ=1200米米的通风管25米(直管),弯头4个,三通2个,防火阀1个,长度均为1米;风管采用咬口连接;超细玻璃棉保温δ=80米米,外缠塑料布一道,玻璃丝布二道,刷调和漆二道,请计算工程量与含量并编制分部分项工程量清单.【解】一、编制分部分项工程量清单根据通风管道制作、安装(030902)确定项目编码：0001项目名称：碳钢通风管道制作、安装1、材质：镀锌钢板2、形状、规格：圆形φ=1200米米3、板材厚度：δ=1.2米米4、接口形式：咬口连接计量单位：㎡工程数量：πDL=3.14×1.2×(25+6)㎡=116.81㎡注：风管长度应包括弯头、三通等管件长度,但不包括阀门消音器等部件长度将上述内容填入“分部分项工程量清单”见表9—14：表9-14 分部分项工程量清单工程名称：某工业厂房通风空调工程第1页共1页1.根据现行的计算规则计算工程量(1)风管制作、安装116.81㎡(2)风管保温根据V=π(D+1.033δ)×1.033δ×L=3.14×(1.2+1.003×0.08) ×1.033×0.08×(25+6) 米³=10.32米³(3)防潮层根据S=π(D+2.1δ+0.0082)×L=3.14×(1.2+2.1×0.08+0.0082)×(25+6)㎡=133.96㎡(4)保护层根据S=π(D+2.1δ+0.0082)×L×2㎡=267.92㎡(5)保护层刷油133.96㎡2.计算含量(1)风管制作安装1㎡(2)风管保温10.32÷116.81㎡=0.088㎡(3)防潮层133.96÷116.81㎡=1.147㎡(4)保护层267.92÷116.81㎡=2.294㎡(5)保护层刷油133.96÷116.81㎡=1.147㎡【例7】某酒店4层空调扩建工程须增装矩形风管(1200米米×400米米)共45米,单层百叶风口的制作、安装(T202-2,550×375)共30个.请对各工程项目计算其工程量.【解】工程量的计算(1)通风管道的制作与安装(1.2+0.4)×2×45㎡=144㎡=14.4(10㎡)(2)单层百叶风口的制作查标准部件重量表克制,T202-2风口(550米米×375米米),每个重3.59㎏,30个共重107.70㎏=1.08(100㎏)(3)单层、百叶风口安装工程量为30个.【例8】图9—1为某办公楼空调管道平面图.风管为δ=1.5米米的镀锌钢板(咬口).试计算办公楼水平管道送风干管和支管的安装工程量.【解】(1)风管制作安装从图9—1可知,计算管道是一条均匀送风管道,其截面是均匀减小的.计算工程量(分管道)有关数据见表9—15.米米、小头直径D=220米米、管长100米,请计算制作安装直接工程费.【解】首先要求求出平均直径,即(780+220)÷2=500米米求工程量：工程量=πL(R+r)÷2=3.14×100×0.5㎡=157㎡=15.7(10㎡)查定额基价：直径为500米米的δ=2米米薄钢板圆形风管定额基价为1225.87元(C9—87),其中人工费为626.15元.套定额,计算制作安装直接费：制作安装直接工程费一般情况下等于基价与工程量的乘积.但该系统是圆形渐缩风管,按定额规定,其人工费应乘以系数2.5.所以安装直接费为：[﹙1225.87－626.15+626.15×2.5﹚×15.7]元=33992.00元.【例10】某工程制作镀锌薄钢板(δ=1.2米米)空气幕风管,风管平均周长为1200米米,风管工程量为300㎡,试计算空气幕风管制作安装费、人工费.【解】因题中风管为空气幕风管,应套用相应矩形风管子目,其人工应乘以系数3.风管制作安装费：根据题意,应套用(C9—80)子目,并对该子目进行换算：C9—80(H)=定额基价－人工费+3×人工费=(800.02－380.62﹢3×380.62)元=1561.26(元∕10㎡)风管制作安装费=30(10㎡)×1561.26(元∕10㎡)=46837.80元.人工费=30×380.62×3=34255.80元【例11】某通风工程安装D=600薄钢板风管100米(δ=2米米焊接).风管由甲方供应,乙方安装风管,应收多少直接安装费？【解】(1)查定额知定额基价为973.37元,其中人工费460.73元,材料费235.77元,机械费276.87元(定额编号C9-88).(2)从定额知,风管制作、安装费用划分比例为：人工安装费占40%,材料费占5%,机械费占5%.(3)求风管工程量：πDL÷10=3.14×0.6×100㎡÷10=18.84(10㎡).(4)求定额直接安装费：(460.73×40%+235.77×5%+276.87×5%)×18.84元=209.92×18.84元=3954.97元.【例13】镀锌薄钢板圆形风管φ600,δ=1米米,长度10米.试计算工程量.【解】(1)风管展开面积.F=π×D×L=3.14×0.6×10㎡=18.84㎡【例14】某工程人防地下室滤毒间600米米×400米米薄钢板矩形风管,设计要求风管厚度δ=3米米,风管采用焊接,长度 2.8米.试计算工程量.【解】(1)风管展开面积.F=(A+B)×2×L=(0.6+0.4)×2×2.8㎡=5.6㎡【例15】部件手动密闭式对开多叶调节阀制作安装,规格630米米×320米米,T308-1,8只,试计算工程量,套用定额.【解】(1)调节阀制作查本册定额附录二“国际通风部件标准重量表”,T308-1规格,630米米×320米米,14.70㎏/个,总重量117.6㎏.套用定额C9-219,对开多叶调节阀制作(30㎏以下),计量单位：100㎏基价：6057.04元制作费：6057.04×1.176元=7123.08元(2)调节阀安装套用定额C9-214,对开多叶调节阀安装(周长2800米米以内),计量单位：个. 基价：30.41元安装费：30.41×8元=243.28元注意：如为成品购买的调节阀,则不发生制作过程(费用),执行调节阀安装定额,调节阀本身价值(作为未计价主材)另计.【例16】部件双层百叶风口制作安装,规格330米米×240米米,T202-2,10只,计算工程量,套用定额.【解】(1)风口制作套用定额C9-271.查《全国统一安装工程预算定额》附录二“国标通风部件标准重量表”,T202-2,规格330米米×240米米,3.48㎏/个,总重量34.8㎏.双层百叶风口制作(5㎏以下),计量单位：100㎏,工程量：0.348/100㎏.(2)风口安装套用定额C9-309.百叶风口安装(周长1280米米以内)计量单位：个,工程量：10个.注意：如为成品购买的风口,则不发生制作过程(费用),执行风口安装定额,其本身价值(作为未计价主材)另计.【例18】矩形薄钢板风管,展开面积60㎡,设计要求风管外壁刷耐酸漆各二遍,计算工程量,套用定额. 【解】(1)计算工程量风管刷油工程量=风管展开面积合计=60㎡=6(10㎡)(2)套用定额C14—109~110(刷二遍),计量单位：10㎡【例19】有400米米×200米米送风管,长8米,设计要求采用δ=40米米自熄性聚苯乙烯泡沫塑料板保温,计算工程量,套用定额.【解】(1)计算工程量：δ=40米米.风管保温工程量=[﹙0.4+0.2﹚×2×8×0.04＋0.04²×4×8]米³=0.44米³(2)套用定额C14—1265,计量单位：米³.自熄性聚苯乙烯泡沫塑料板为未计价主材,定额含量1.200米³,假定800元∕米³,则主材单位价值(元)=1.200×800=960(元∕米³)主材价值(元)=960×0.44元=422.4元【例22】某通风空调工程,有100米直径为600米米的薄钢板圆形风管(δ=2米米焊接),安装高度为6.5米.该风管要求内外表面刷带锈底漆一遍,请计算该项工程应计取多少超高增加费？【解】计算过程如下：(1)计算工程量πDL=3.14×0.6×100㎡=188.4㎡=18.84(10㎡)(2)套定额.查定额C9—96风管制作安装基价为1111.33元,其中人工费为539.89元,材料费304.51元,机械费266.93元;风管刷油安装基价为19.40元,其中人工费为11.00元,材料费8.40元,机械费为0元(定额编号C14—55).(3)计算超高增加费.超高增加费=制作安装人工费×15%+刷油人工费+刷油机械费)×30%=(18.84×539.89×15%+18.84×11.00×1.1×30%)元=1594.12元式中,系数1.1是风管内外表面刷油的系数.【例24】×办公楼空调风管路工程施工图工程量计算.㈠工程概况⑴本例题为×市区×办公楼(部分房间)空调风管路工程预算,空调风管路平面图见图9-6.⑵本工程风管采用镀锌铁皮,咬口连接.其中：矩形风管200米米×120米米,镀锌铁皮δ=0.50米米.矩形风管320米米×250米米,镀锌铁皮δ=0.75米米.矩形风管630米米×250米米、1000米米×200米米、1000米米×250米米,镀锌铁皮δ=1.00米米.⑶图中密闭对开多叶调节阀、风量调节阀、铝合金百叶送风口、铝合金百叶回风口、阻抗复合消声器均按成品考虑.⑷风机盘管采用卧式暗装(吊顶式),主风管(1000米米×250米米)上均设温度测定孔和风量测定孔各1个.表9-20 工程量计算书【例25】×办公楼空调水管路施工图工程量计算.㈠工程概况⑴本工程空调水管路平面图和大样图分别见图9-7、图9-8..空调水管路系统图见图9-9,风机盘管水管路安装图可见图9-10.图中标高以米计,其余以米米计.空调供水、回水及凝结水管均采用镀锌钢管,丝扣连接.⑵阀门采用铜球阀.穿墙均加一般钢套管.进出风机盘管供、回水支管均装金属软管(丝接)各一个,凝结水管与风机盘管连接需装橡胶软管(丝接)一个.⑶管道安装完毕后要求试压,空调系统试验压力为1.3米Pa,凝结水管做灌水试验.图9-8 办公楼部分房间空调水管路平面图图9-9 办公楼部分房间空调水管路系统图图9-10 风机盘管水管路安装图示1-风机盘管;2-金属软管;3-橡胶软管;4-过滤器;5-丝扣铜球阀;6-铸钢法兰蝶阀;7-法兰闸阀表9-22 工程量计算书工程名称：×办公楼部分房间空调水管路。

通风空调工程量清单与计价表中清单项编制的教学探讨简介：通风空调工程量清单与计价表是通风空调工程项目施工过程中非常重要的文件，对于工程项目的质量管理、成本控制和资金投入具有重要的作用。

本文将对通风空调工程量清单与计价表中清单项的编制方法和注意事项进行探讨，以期对相关工作人员有所帮助。

一、通风空调工程量清单编制方法通风空调工程量清单是编制计价表的基础，其编制方法一般包括以下几个步骤：1. 了解工程施工范围：首先需要全面了解通风空调工程的施工范围，包括工程项目的具体内容、工程面积、工程材料和设备等。

2. 划分清单项：根据工程施工范围，将通风空调工程划分为不同的清单项，如风管系统、末端设备、控制系统等。

3. 制定规范与标准：根据国家相关规范和标准，制定通风空调工程量清单的编制规范，确保清单项的准确性和可比性。

4. 配套文件准备：在编制清单项时，需要准备相关的配套文件，如图纸、设计说明、施工规范等，以便于清单项的编制和后续的计价工作。

5. 统计计算：根据配套文件和工程施工范围，对每个清单项进行统计计算，包括数量、尺寸、材料规格等。

6. 清单项描述：对每个清单项进行详细描述，包括具体的工作内容、所需材料和设备等，确保清单项的准确性和完整性。

二、通风空调计价表编制方法在通风空调工程量清单编制完成后，根据具体的工程要求和市场行情，可以进行计价表的编制。

通风空调计价表一般包括以下几个步骤：1. 定义计价单位：对每个清单项的计价单位进行定义，如单位面积、单位长度、个数等。

2. 确定工程量：根据清单项中的数量和规格，计算每个清单项的工程量。

3. 分析市场行情：了解市场上相关材料和设备的价格，结合工程施工范围，对每个清单项进行估价。

4. 计算总价：根据每个清单项的工程量和价格，计算出每个清单项的总价，然后对所有清单项的总价进行累加，得出整个通风空调工程的总价。

5. 编制报价单：根据计价表的结果，编制通风空调工程的报价单，包括每个清单项的详细价格和工程总价等。

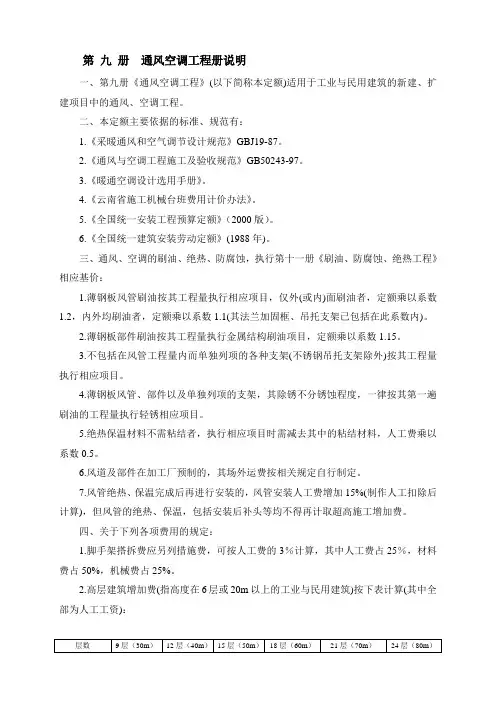

第九册通风空调工程册说明一、第九册《通风空调工程》(以下简称本定额)适用于工业与民用建筑的新建、扩建项目中的通风、空调工程。

二、本定额主要依据的标准、规范有：1.《采暖通风和空气调节设计规范》GBJ19-87。

2.《通风与空调工程施工及验收规范》GB50243-97。

3.《暖通空调设计选用手册》。

4.《云南省施工机械台班费用计价办法》。

5.《全国统一安装工程预算定额》（2000版）。

6.《全国统一建筑安装劳动定额》(1988年)。

三、通风、空调的刷油、绝热、防腐蚀，执行第十一册《刷油、防腐蚀、绝热工程》相应基价：1.薄钢板风管刷油按其工程量执行相应项目，仅外(或内)面刷油者，定额乘以系数1.2，内外均刷油者，定额乘以系数1.1(其法兰加固框、吊托支架已包括在此系数内)。

2.薄钢板部件刷油按其工程量执行金属结构刷油项目，定额乘以系数1.15。

3.不包括在风管工程量内而单独列项的各种支架(不锈钢吊托支架除外)按其工程量执行相应项目。

4.薄钢板风管、部件以及单独列项的支架，其除锈不分锈蚀程度，一律按其第一遍刷油的工程量执行轻锈相应项目。

5.绝热保温材料不需粘结者，执行相应项目时需减去其中的粘结材料，人工费乘以系数0.5。

6.风道及部件在加工厂预制的，其场外运费按相关规定自行制定。

7.风管绝热、保温完成后再进行安装的，风管安装人工费增加15%(制作人工扣除后计算)，但风管的绝热、保温，包括安装后补头等均不得再计取超高施工增加费。

四、关于下列各项费用的规定：1.脚手架搭拆费应另列措施费，可按人工费的3％计算，其中人工费占25％，材料费占50%，机械费占25%。

2.高层建筑增加费(指高度在6层或20m以上的工业与民用建筑)按下表计算(其中全部为人工工资)：3.超高增加费(指操作物高度距离楼地面6m以上的工程)按人工费的15％计算。

4.系统调整费按系统工程人工费的13％计算，其中人工费占25％，材料费占55%，机械费占20%。

《通风空调工程工程量清单计价》介绍
本刊通讯员
【期刊名称】《煤气与热力》
【年(卷),期】2009(29)4
【总页数】1页(P13-13)
【关键词】通风空调工程;工程量清单计价
【作者】本刊通讯员
【作者单位】
【正文语种】中文
【中图分类】TU
【相关文献】
1.进一步深化工程造价管理改革全面推行工程量清单计价——北京市贯彻《建设工程工程量清单计价规范》情况介绍 [J],
2.建设工程工程量清单计价规范介绍 [J], 宋扬;韩继共;牛玉林
3.多联机空调系统工程量清单计价难点剖析 [J], 刘晓艳;向艳;文志毅
4.通风空调工程量清单与计价表中清单项编制的教学探讨 [J], 刘帅
5.《给排水、采暖、燃气工程工程量清单计价》介绍 [J], 本刊通讯员
因版权原因，仅展示原文概要，查看原文内容请购买。

第九章通风空调工程工程量清单设置与计价【例6】某工业厂房通风空调工程，用δ=1.2mm镀锌钢板制作、安装φ=1200mm 的通风管25m（直管），弯头4个，三通2个，防火阀1个，长度均为1m；风管采用咬口连接；超细玻璃棉保温δ=80mm，外缠塑料布一道，玻璃丝布二道，刷调和漆二道，请计算工程量与含量并编制分部分项工程量清单。
