1、球阀(BallValve)启闭件是球体，由阀杆带动，并绕球阀轴线作旋转90。
开启或关闭。
亦可用于流体的调节与控制，在管路中主要用来做切断、分配和改变介质的流动方向，密封性好，操作方便，开闭迅速，结构简单、体积小、阻力小，重量轻等特点。
2、闸阀(GateVaIVe)启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关，不能作调节和节流。
在管路中主要用来做切断介质，可向两侧任意方向流动，易于安装，操作方便，通道流畅，流阻数小,结构简单等特点。
3、蝶阀(BUtterfIyVaIVe)启闭件是蝶板,由阀杆带动，在阀体内绕其自身的轴线旋转90。
，从而达到启闭或调节的目的。
在管路中主要用来做切断介质，结构简单，操作灵活，开关迅速，尺寸小，结构短，阻力小，重量轻等特点。
4、截止阀(GIobeValve)启闭件是塞形的阀瓣，密封上面呈平面或锥面，阀瓣沿阀座的中心线作直线运动从而达到启闭，截止阀只能作全开和全关，不能作调节和节流。
在管路中主要用来做切断介质，结构简单，易于安装，操作方便，通道流畅，流阻数小，结构简单等特点。
5、止回阀(CheCkValVe)是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。
止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。
6、调节阀(ContrOlValVe)又名控制阀，在工业自动化过程控制领域中，通过接受调节控制单元输出的控制信号，借助动力操作去改变介质流量、压力、温度、液位等工艺参数的最终控制元件。
一般由执行机构和阀门组成，可以分为气动调节阀、电动调节阀、自力式调节阀。
7、电磁阀(SolenOidVaIVe)由电磁线圈跟直通或多通阀组合使用，可分常开常闭两种，通过AC220V或DC24电源控制开关或切换介质流动方向，是用来控制流体的自动化基础元件，电磁阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原则。

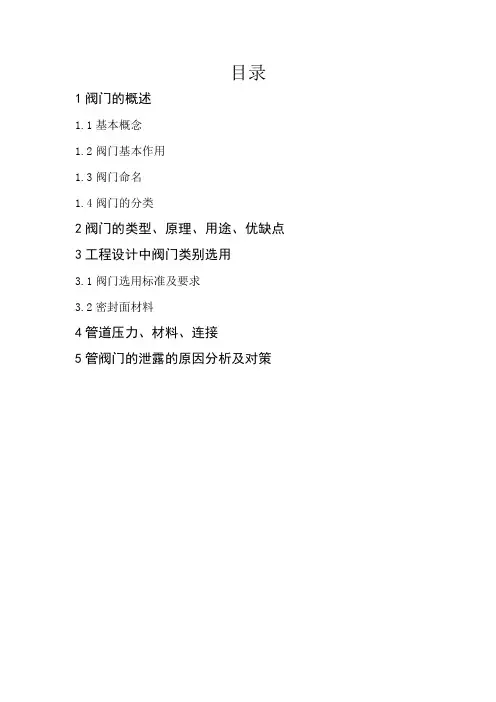

目录1阀门的概述1.1基本概念1.2阀门基本作用1.3阀门命名1.4阀门的分类2阀门的类型、原理、用途、优缺点3工程设计中阀门类别选用3.1阀门选用标准及要求3.2密封面材料4管道压力、材料、连接5管阀门的泄露的原因分析及对策1阀门的概述1.1基本概念阀门用来控制管道内介质流动的具有可动机构的机械产品的总称。
阀门是化工管路上控制介质流动的一种重要附件，主要有阀体、启闭机构、阀盖三大部分组成。
1.2阀门基本作用阀门是流体输送系统中的控制部件，具有导流、截流、调节、节流、防止倒流、分流或溢流卸载等功能。
1）截断阀类主要用于截断或接通介质流。
包括闸阀、截止阀、隔膜阀、旋塞阀、球阀、蝶阀等。
2）调节阀类主要用于调节介质的流量、压力等。
包括调节阀、节流阀、减阀等。
3）止回阀类用于阻止介质倒流。
包括各种结构的止回阀。
4）分流阀类用于分配、分离或混合介质。
包括各种结构的分配阀和疏水阀等。
5）安全阀类用于超压安全保护。
包括各种类型的安全阀。
1.3阀门命名1）编号我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。
目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。
一单元：阀门类型代号柱塞阀旋塞阀减压阀闸阀类型安全阀蝶阀隔膜阀止回阀底阀截止阀节流阀排污阀球阀疏水阀U X Y Z 代号A D G H J L P Q S二单元：传动方式第二功能作用名称代号 第二功能作用名称代号 保温型 B 排渣型 P 低温型 D a 快速型Q 防火型 F （阀杆密封）波纹管型W 缓闭型H——a低温型指允许使用温度低于-46℃以下的阀门。
三单元：连接型式四单元：结构型式 闸阀结构形式代号结构形式代号 阀杆升降式 （明杆）楔式闸板弹 性 闸 板0 刚性闸板单 闸 板 1 双 闸 板 2 平行式闸板单 闸 板 3 双 闸 板 4 阀杆非升降式 （暗杆）楔式闸板单 闸 板 5 双 闸 板 6 平行式闸板单 闸 板 7 双 闸 板8截止阀、节流阀和柱塞阀结构形式代号结构形式代号 结构形式代号 阀瓣非平衡式直通流道 1 阀瓣平衡式直通流道 6 Z 形流道2 角式流道 7 三通流道3 — — 角式流道4 — — 直流流道5——球阀结构形式代号结构形式代号结构形式代号连接方式 内螺纹 外螺纹 两不同连接法兰 焊接 对夹 卡箍 卡套 代号12346789浮动球直通流道1固定球直通流道7 Y形三通流道2四通流道6 L形三通流道4T形三通流道8 T形三通流道5L形三通流道9——半球直通0蝶阀结构形式代号结构形式代号结构形式代号密封型单偏心0非密封型单偏心5中心垂直板1中心垂直板6双偏心2双偏心7三偏心3三偏心8连杆机构4连杆机构9隔膜阀结构形式代号结构形式代号结构形式代号屋脊流道1直通流道6直流流道5Y形角式流道8旋塞阀结构形式代号结构形式代号结构形式代号填料密封直通流道3油密封直通流道7 T形三通流道4T形三通流道8四通流道5——止回阀结构形式代号结构形式代号结构形式代号升降式阀瓣直通流道1旋启式阀瓣单瓣结构4立式结构2多瓣结构5角式流道3双瓣结构6———蝶形止回式7安全阀结构形式代号结构形式代号结构形式代号弹簧载荷弹簧带散热片全启0弹簧载荷弹簧微启式、双联阀3密封结构式不封闭且带扳手结构微启式1微启式7全启式2全启式8带扳手全启式4——杠杆式单杠杆2带控制机构全启式6双杠杆4脉冲式9减压阀结构形式代号结构形式代号结构形式代号薄膜式1波纹管式4弹簧薄膜式2杠杆式5活塞式3——蒸汽疏水阀结构形式代号结构形式代号结构形式代号浮球式1蒸汽压力式或膜盒式6浮桶式3双金属片式7液体或固体膨胀式4脉冲式8钟形浮子式5圆盘热动力式9排污阀结构形式代号结构形式代号结构形式代号液面连接排放截止型直通式1液底间断排放截止型直流式5截止型角式2截止型直通式6——截止型角式7——浮动闸板型直通式8五单元：密封副材料材料锡基轴承合金巴氏合金搪渗氮钢18-8系不锈钢氟塑料玻璃Cr13不锈钢衬胶蒙乃尔合金尼龙塑料渗硼钢衬铅Mo2Ti不锈钢塑料铜合金橡胶硬质合金阀体直接加工代号B C D E F G H J M N P Q R S T X Y W 当密封副的密封面材料不同时，以硬度低的材料代号表示。
阀门培训资料(详细完整版)（二）引言概述：阀门培训资料是为了帮助从事阀门行业的人员全面了解和掌握阀门的基本知识和操作技能而准备的。
本文档为阀门培训资料的详细完整版（二），包含了五个大点的内容。
通过学习本文档，读者将能够了解阀门的种类、结构、工作原理、安装方法以及维护和故障排除等方面的知识。
大点一：阀门种类1. 关闭阀门- 截止阀- 蝶阀- 旋塞阀2. 调节阀门- 调节阀门的分类- 调节阀门的工作原理- 常见的调节阀门类型3. 安全阀门- 安全阀的作用和原理- 安全阀的分类- 安全阀的选型和安装注意事项大点二：阀门结构1. 阀体- 阀体的材质选择- 阀体的形式和结构2. 密封结构- 阀门的密封方式- 常见的阀门密封结构3. 操作机构- 手动操作机构- 电动操作机构- 气动操作机构- 液动操作机构大点三：阀门工作原理1. 手动阀门的工作原理- 手动阀门的启闭方式- 手动阀门的操作注意事项2. 自动阀门的工作原理- 自动阀门的启闭方式- 自动阀门的控制方式- 自动阀门的应用场景大点四：阀门的安装方法1. 阀门的预安装准备- 清洗阀门和管道- 检查阀门和管道的尺寸2. 阀门的安装步骤- 安装前的检查- 阀门的固定和连接- 阀门的密封和调整- 阀门的试运行和验收大点五：阀门的维护和故障排除1. 阀门的日常维护- 阀门的定期检查和保养- 阀门的润滑和清洗2. 阀门的故障排除- 阀门漏气的常见原因和解决方法- 阀门堵塞的常见原因和解决方法总结：本文档对阀门培训资料进行了详细的介绍，包括阀门种类、结构、工作原理、安装方法以及维护和故障排除等五个大点的内容。
通过对这些知识的学习，读者将能够全面了解阀门，并能够熟练地操作和维护阀门设备。
希望本文档能够对从事阀门行业的人员提供有益的参考和指导。
阀门安装使用维护培训资料目录1.手动阀门的正确操作 (1)2.操作阀门的注意事项 (3)3.阀门保管维护 (3)4.阀门使用维护 (4)5.阀门填料的维护保养 (4)6.阀门传动部位保养 (5)7.阀门注脂时的维护保养 (5)8.阀门安装前的检查 (7)9.阀门的压力试验 (7)1.1.阀门的强度试验 (7)9.2.阀门的严密性试验 (8)10.阀门安装的一般规定 (8)11.阀门安装注意事项 (8)I11阀门的安装方向和位置 (8)11.2.阀门安装注意事项 (9)12.常用阀门的安装 (10)12. 1.闸阀的安装 (10)13. 2.截止阀的安装 (11)14.3,止同阀的安装 (11)15. 4.减压阀的安装 (11)12.4.1.工作原理 (11)12.4.2,减压阀的安装 (11)12.5.疏水阀的安装 (12)12.5.1,硫水阀的介绍 (12)12.5.2.疏水阀的安装 (12)12.6.安全阀的安装 (13)1.手动阀门的正确操作手动阀门是设备和装置上使用很普遍的一种阀门，它是通过手柄、手轮来操作的。
一般情况下手柄、手轮顺时针旋转规定为关闭方向，逆时针旋转规定为开启方向。
但有的阀门启闭方向与上述相反，故操作前应注意检查启闭标志后再操作手动阀门，其手柄、手轮的大小是按正常人力设计的。
因此，在阀门使用上规定：不允许操作者借助杠杆和长扳手启、闭阀门。
同时，手柄长度、手轮直径小于32Omm的，只允许一个人操作；直径等于或超过32Omm的手轮，允许两人共同操作，或者允许一人借助适当的杠杆（一般长度不超过0∙5m）操作。
但隔膜阀、非金属阀门是严禁使用杠杆或长扳手操作的，也不允许用过大、过猛的力关闭阀门有的操作者习惯使用杠杆和长扳手操作手动阀门，认为关闭力越大越好，其实不然。
这样会造成阀门过早损坏，甚至酿成事故。
实践证明：除撞击式手轮外，过大过猛地操作阀门容易损坏手轮、手柄，擦伤阀杆和密封面，甚至压坏密封面。
阀门培训课件气动执行器主要从工艺生产上安全要求出发。
信号压力中断时，应保证设备和操作人员的安全。
如果阀处于打开位置时危害性小，则应选用气关式，以使气源系统发生故障，气源中断时，阀门能自动打开，保证安全。
反之阀处于关闭时危害性小，则应选用气开阀。
选择要求有压力信号时阀关、无信号压力时阀开的为气关式。
反之，为气开式。
2.气开式与气关式的选择31气动执行器序号执行机构控制阀气动执行器（a）（b）（c）（d）正正反反正反正反气关（正）气开（反）气开（反）气关（正）32表6-1组合方式表图6-19组合方式图气动执行器333.控制阀口径的选择口径选择得过小，会使流经控制阀的介质达不到所需要的最大流量。
口径选择得过大，会浪费设备投资，且使控制阀经常处于小开度工作，控制性能变差，易使控制系统变得不稳定。
控制阀的口径选择是由控制阀流量系数KV值决定的。
流量系数KV的定义为：当阀两端压差为100kPa，流体密度为1g/cm3，阀全开时，流经控制阀的流体流量。
对于不可压缩的流体，且阀前后压差p1－p2不太大时，有气动执行器四、气动执行器的安装和维护34（1）为便于维护检修，气动执行器应安装在靠近地面或楼板的地方。
（2）气动执行器应安装在环境温度不高于+60℃和不低于-40℃的地方，并应远离振动较大的设备。
（3）阀的公称通径与管道公称通径不同时，两者之间应加一段异径管。
气动执行器（5）通过控制阀的流体方向在阀体上有箭头标明，不能装反。
（4）气动执行器应该是正立垂直安装于水平管道上。
特殊情况下需要水平或倾斜安装时，除小口径阀外，一般应加支撑。
即使正立垂直安装，当阀的自重较大和有振动场合时，也应加支撑。
（6）控制阀前后一般要各装一只切断阀，以便修理时拆下控制阀。
考虑到控制阀发生故障或维修时，不影响工艺生产的继续进行，一般应装旁路阀。
35气动执行器36（7）控制阀安装前，应对管路进行清洗，排去污物和焊渣。
安装后还应再次对管路和阀门进行清洗，并检查阀门与管道连接处的密封性能。
