Orbit 球阀培训

阀门培训课件随着科技的不断进步和现代化的生产方式不断发展，阀门作为重要的流体控制设备，在机械制造、石油化工、环保、节能等领域中得到了广泛的应用。

阀门市场需求不断增长，对阀门企业来说，拥有一支专业的技术团队，能使企业保持优势，走在市场前列。

阀门培训课件，作为一种阀门企业普及知识、提高技能的教育工具，是培养和提高企业阀门技术人员的一种有效方法。

通过阀门培训课件，技术人员能够深入了解阀门的结构、工作原理、安装和维护等基础知识，认识到不同种类阀门的特点和用途，掌握阀门生产制造、技术设计和工程施工等方面的技能，提高企业的技术创新能力和服务水平，为企业创造更高的附加值。

阀门培训课件应该包括哪些知识和技能阀门培训课件应该包括工业阀门相关的知识和技能，包括但不限于以下内容：1. 阀门的种类和分类，包括针阀、截止阀、调节阀、安全阀、止回阀、闸阀、球阀等，了解每一种阀门的工作原理和特性，掌握各种阀门的优点和缺点，为企业的应用场合提供合适的选择。

2. 阀门的结构和组件，能够分析阀门的各个部分，理解它们的功能及相互之间的作用，并能辨别阀门的零部件，为后续的检修和维护提供方便。

3. 阀门的生产制造技术，掌握阀门的生产工艺和制造工艺，能够参与阀门的设计和生产，并能根据用户需求定制不同规格尺寸的阀门。

4. 阀门的安装和调试技术，能够按照图纸要求安装阀门，并能够调试并保证阀门正常工作。

5. 阀门的维护和保养技术，掌握阀门的检修和保养方法，能够对阀门进行定期检修和保养，保障阀门的正常工作。

阀门培训课件设计的特点阀门培训课件的设计需要体现以下几个特点：1. 技术性强阀门培训课件需要体现出技术性强的特点。

因为阀门是涉及流动控制和机械制造等多个方面的综合性产品，在技术上需要进行广泛的讲解和介绍。

课件内容需要包含各种阀门的工作原理、生产工艺、安装调试和维护保养等方面的知识和技巧。

2. 易于理解阀门培训课件需要体现出易于理解的特点。

阀门产品的技术性比较强，涉及到的技术术语也比较多，在设计课件时需要考虑受众的情况，尽量采用通俗易懂、图文并茂的方式进行讲解和说明，让受众易于理解和接受。

2024全新阀门培训一、引言随着我国经济的持续发展，阀门行业在众多领域发挥着重要作用。

阀门作为流体输送系统中的控制元件，其性能的优劣直接影响到整个系统的稳定性和安全性。

为了提高阀门行业从业人员的专业素质，提升阀门产品的质量和竞争力，我们特举办2024全新阀门培训。

本次培训旨在帮助学员掌握阀门的基础知识、选型、安装、调试、维修及故障处理等方面的技能，以满足阀门行业发展的需求。

二、培训目标1. 掌握阀门的基础知识，包括阀门的种类、结构、原理及应用场景；2. 学会阀门选型，能够根据实际工况选择合适的阀门类型及规格；3. 熟悉阀门的安装、调试及维修方法，具备一定的实操能力；4. 掌握阀门的故障诊断及处理方法，提高阀门运行过程中的安全性；5. 增强学员之间的沟通交流，分享阀门行业经验，提升整体行业水平。

三、培训内容1. 阀门基础知识（1）阀门的种类及结构特点；（2）阀门的工作原理及性能参数；（3）阀门的应用场景及选型要求。

2. 阀门选型与安装（1）阀门选型原则及方法；（2）阀门安装前的准备工作；（3）阀门安装过程中的注意事项；（4）阀门安装后的调试与验收。

3. 阀门维修与故障处理（1）阀门维修保养的基本要求；（2）阀门常见故障及原因分析；（3）阀门故障处理方法及案例分析；（4）阀门维修过程中的安全防护。

4. 阀门行业发展趋势及新技术（1）阀门行业的发展现状及趋势；（2）阀门新技术及应用前景；（3）阀门行业相关政策及标准。

四、培训对象本次培训面向阀门行业从业人员，包括阀门设计、制造、安装、维修、销售及管理人员等。

五、培训时间与地点1. 培训时间：2024年X月X日至X月X日，共计X天；2. 培训地点：待定。

六、培训师资本次培训邀请阀门行业知名专家、学者及企业技术骨干授课，确保培训质量。

七、培训费用1. 培训费用：待定；2. 费用包括：培训费、教材费、实操材料费等；3. 学员交通、住宿费用自理。

八、报名方式1. 报名时间：即日起至2024年X月X日；2. 报名方式：方式、邮件或在线报名；3. 报名联系人：待定。

《阀门培训》课件标题：《阀门培训》课件一、引言阀门是流体输送系统中的重要组成部分，起着控制、调节和切断流体流动的作用。

掌握阀门的原理、结构、类型、安装、调试和维护等知识，对于从事流体输送系统的设计、施工和维护工作的工程师和技术人员来说至关重要。

本课件旨在为阀门培训提供系统的教学内容，帮助学员掌握阀门相关知识，提高实际操作能力。

二、阀门原理与结构1. 阀门原理阀门通过改变阀门通道的截面积，实现对流体流量、压力和流向的控制。

阀门主要由阀体、阀盖、阀杆、阀瓣和密封元件等组成。

阀门的工作原理是利用执行机构（手动、电动、气动等）驱动阀杆，使阀瓣产生相应的位移，从而改变阀门通道的截面积，实现对流体流动的控制。

2. 阀门结构阀门结构主要包括阀体、阀盖、阀杆、阀瓣、密封元件、填料函、填料压盖等部件。

阀体和阀盖是阀门的主体结构，阀杆连接执行机构和阀瓣，阀瓣用于调节流体流量，密封元件和填料函用于实现阀门的密封性能。

三、阀门类型与应用1. 按结构分类（1）截止阀：主要用于切断和接通流体，适用于清洁介质。

（2）闸阀：适用于大口径、高压力的管道，具有流通能力大、阻力小等特点。

（3）球阀：具有结构紧凑、密封性能好、开关迅速等特点，广泛应用于石油、化工等领域。

（4）蝶阀：结构简单、重量轻、操作方便，适用于低压、大口径的管道。

（5）调节阀：用于调节流体流量、压力和温度，具有精确、灵敏的特点。

2. 按驱动方式分类（1）手动阀门：通过手动操作实现开关和控制。

（2）电动阀门：通过电动执行机构实现开关和控制。

（3）气动阀门：通过气动执行机构实现开关和控制。

（4）液动阀门：通过液压执行机构实现开关和控制。

四、阀门安装与调试1. 安装前准备（1）检查阀门型号、规格是否符合设计要求。

（2）检查阀门外观，确保无损坏、变形等缺陷。

（3）检查阀门密封面，确保无划痕、磨损等影响密封性能的问题。

（4）检查阀门连接法兰、螺栓等配件是否齐全、完好。

2. 安装步骤（1）将阀门安装在管道上，确保阀门与管道同轴。

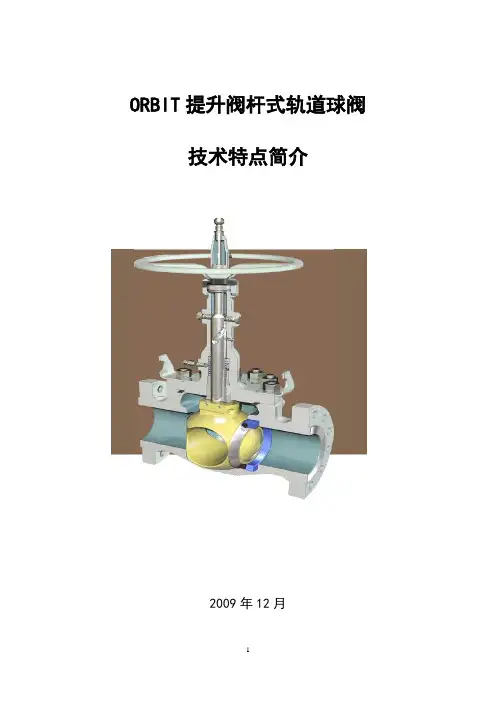

ORBIT提升阀杆式轨道球阀技术特点简介2009年12月1、无摩擦操作为了达到无摩擦的操作方式，Orbit 阀门开启时，阀杆首先提升使阀球倾斜与阀座脱离接触，然后阀杆驱动阀球转动达到开启位置。

关闭阀门时使阀杆带动阀球在不接触阀座的情况下转动，然后阀杆下降压迫阀球压紧在阀座上。

这个特点决定了在阀门的开启过程中，球体和阀座不接触，这样阀座和球体不会产生摩擦，使阀门的密封面在操作过程中不会受到损伤。

所以这种球阀的密封面具有很长的寿命，适合长期频繁操作。

2、低扭矩由于开关过程中阀座和球体不会摩擦，所以ORBIT 球阀先天就具有低扭矩特性，开启轻松自如。

3、主动强制密封阀杆下端驱动阀球的部分为前后平行的楔型面，并通过阀球上嵌入的一组不锈钢或Hastelloy 合金材质的阀芯销钉驱动阀球转动并脱离或压紧阀座。

在阀门关闭时，ORBIT 球阀不是依靠介质的压力实现阀门密封的，而是通过阀杆底部的楔形斜面提供一个机械的楔紧力强迫阀球压紧阀座来实现密封，这种强制性机械力可以保证阀门持续的紧密封，并实现长期的零泄漏。

即使在管道内介质压力或外部强制力消失的情况下，这个楔紧力仍然可以继续保持阀门的零泄漏。

4、阀座没有局部冲刷在开启和关闭阀门时，阀杆首先提升使阀球与阀座瞬间脱离接触，紧急切断阀的流通通道瞬间全开或全关，使阀门在开关过程中无高速流体局部冲蚀阀座密封面，从而进一步提高阀门的密封寿命。

5、关断和阀腔超压泄放因为Orbit 阀门的单阀座设计，阀腔始终和管线的一端相通，所以没有任何介质被禁锢在阀腔中，所以无需泄放阀腔压力。

ORBIT 球阀静态单阀座既能保证双向零泄漏，又避免了双阀座阀门的内腔压力升高的问题。

6、口径和顶装式设计所有Orbit 球阀均为全通径并且为顶装式设计。

此设计确保不需要将阀门从管线上拆下就可以方便的更换阀内件。

7、安装方向所有球阀均能适应水平或垂直安装。

8、阀球驱动方式Orbit 阀杆下端驱动阀球的部分为前后平行的楔型面，并通过阀球上嵌入的一组不锈钢或合金材质的阀芯销钉驱动阀球转动并脱离或压紧阀座。

阀门知识培训（一）引言概述：阀门是一种常用的工业设备，用于调节、控制流体的流量、压力和方向。

本文将介绍阀门的基础知识和常见的类型，以帮助读者更好地理解和应用阀门。

正文：1. 阀门的定义和分类- 阀门是一种用于控制流体流动的装置，通常由阀体、阀盖、阀芯和密封件等部分组成。

- 阀门按照使用场合和功能可以分为截止阀、调节阀、安全阀、止回阀等。

- 阀门还可以根据工作方式分为手动阀、自动阀和电动阀等。

2. 阀门的工作原理- 阀门通过改变通道的流通面积来控制流体的流量。

- 开启阀门时，阀芯或阀板会离开密封面，使流体通过通道。

- 关闭阀门时，阀芯或阀板会与密封面接触，阻止流体的通道。

3. 阀门的常见部件和材料- 阀体和阀盖通常采用铸铁、铸钢、不锈钢等材料制造。

- 阀芯和阀板常用铸铁、不锈钢、铜合金等材料制成。

- 密封件通常采用橡胶、聚四氟乙烯等耐高温、耐腐蚀的材料。

4. 阀门的安装和维护- 在安装阀门时，应根据实际需要选择合适的阀门类型和规格。

- 阀门的密封件和运动部分需要定期维护，以确保其正常工作。

- 阀门的泄漏问题可以通过更换密封件或调整阀门密封面的方法解决。

5. 阀门的应用领域和发展趋势- 阀门广泛应用于石油、化工、电力、冶金等行业，以及民用建筑、医疗设备等领域。

- 随着工业技术的不断发展，阀门的材料、密封技术和自动化控制技术也在不断改进。

- 未来，阀门将趋向更高的使用压力、更强的耐腐蚀能力，以及更智能化、自动化的控制方式。

总结：本文介绍了阀门的基础知识和常见类型，阐述了阀门的工作原理、常见部件和材料，以及安装和维护方面的注意事项。

同时，还探讨了阀门的应用领域和未来的发展趋势。

通过阅读本文，读者可以更好地理解和应用阀门。

阀门培训ppt课件完整版•阀门基础知识•常见阀门类型及特点•阀门安装、使用与维护目录•阀门故障诊断与排除技巧•阀门选型与应用实例分析•行业发展趋势及前景展望01阀门基础知识阀门定义与分类阀门定义阀门是流体管路中用来控制流体流动、调节流量、防止倒流或切断流体的设备。

阀门分类根据用途、驱动方式、结构形式等可分为多种类型，如截止阀、闸阀、蝶阀、球阀等。

阀门结构与工作原理阀门结构主要由阀体、阀盖、阀座、阀瓣、驱动装置等部分组成。

工作原理通过驱动装置使阀瓣与阀座之间形成通道或切断通道，从而控制流体的流动。

阀门材料选用及特点材料选用阀门材料应根据工作条件（如温度、压力、介质等）进行选择，常用材料有铸铁、碳钢、不锈钢、合金钢等。

材料特点不同材料具有不同的耐腐蚀性、耐高温性、耐磨损性等特性，需根据实际需求进行选择。

02常见阀门类型及特点结构简单，制造和维修比较方便。

工作行程小，启闭时间短。

密封性好，密封面间摩擦力小，寿命较长。

流体阻力大，开启和关闭时所需力较大。

01020304截止阀流体阻力小，密封面受介质的冲刷和侵蚀小。

介质流向不受限制，不扰流、不降低压力。

开闭较省力。

结构长度比截止阀长。

流体阻力小，全通径的球阀基本没有流阻。

结构简单、体积小、重量轻。

紧密可靠，目前球阀的密封面材料广泛使用塑料，密封性好，在真空系统中也已广泛使用。

操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

010204蝶阀启闭方便迅速、省力、流体阻力小，可以经常操作。

结构简单，体积小，重量轻。

可以运送泥浆，在管道口积存液体最少。

低压下，可以实现良好的密封。

03结构简单、密封性好，便于维修，流体阻力小。

由于膜片可以很好地隔离腐蚀性介质和金属，故隔膜阀特别适用于强腐蚀性介质的管道上。

膜片把介质与阀体的下腔隔离，所以没有填料介质也不会外漏。

由于隔膜和衬里材料的选择，可以用于任何腐蚀性介质和温度较高的场合。

隔膜阀03阀门安装、使用与维护1 2 3在安装前，应仔细查阅阀门产品样本或技术资料，了解阀门的结构、性能、使用范围及安装要求等。

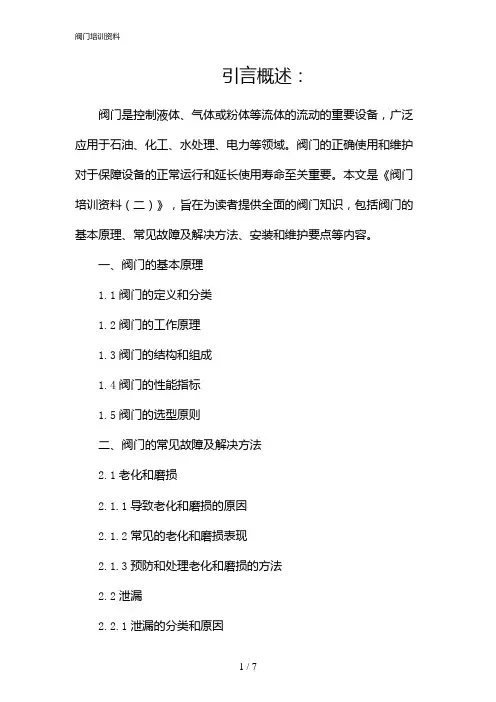

引言概述：阀门是控制液体、气体或粉体等流体的流动的重要设备，广泛应用于石油、化工、水处理、电力等领域。

阀门的正确使用和维护对于保障设备的正常运行和延长使用寿命至关重要。

本文是《阀门培训资料（二）》，旨在为读者提供全面的阀门知识，包括阀门的基本原理、常见故障及解决方法、安装和维护要点等内容。

一、阀门的基本原理1.1阀门的定义和分类1.2阀门的工作原理1.3阀门的结构和组成1.4阀门的性能指标1.5阀门的选型原则二、阀门的常见故障及解决方法2.1老化和磨损2.1.1导致老化和磨损的原因2.1.2常见的老化和磨损表现2.1.3预防和处理老化和磨损的方法2.2泄漏2.2.1泄漏的分类和原因2.2.2检测和诊断泄漏2.2.3防止和修复泄漏的措施2.3堵塞和卡死2.3.1堵塞和卡死的原因2.3.2常见的堵塞和卡死现象2.3.3清除和解决堵塞和卡死的方法2.4过热和过冷2.4.1过热和过冷的原因2.4.2防止过热和过冷的措施2.4.3如何应对过热和过冷2.5不稳定运行2.5.1不稳定运行的原因2.5.2检测和分析不稳定运行2.5.3解决不稳定运行的方法三、阀门的安装要点3.1安装位置和方向3.2安装前的准备工作3.3安装过程中的注意事项3.4安装后的调试和检查3.5常见安装问题及解决方法四、阀门的维护要点4.1日常维护措施4.1.1表面清洁与润滑4.1.2操作规范与保护措施4.1.3管道清理与维护4.1.4密封与液密4.2定期维护计划4.2.1清理和更换密封件4.2.2检查和维修阀门部件4.2.3润滑和紧固连接件4.2.4测试和监测性能指标4.3维护记录和报告4.3.1维护记录的重要性4.3.2维护记录的内容4.3.3报告的编写与分析五、总结《阀门培训资料（二）》详细介绍了阀门的基本原理、常见故障及解决方法、安装和维护要点等内容。

通过本文的学习，不仅可以了解阀门工作原理和分类，还能够掌握阀门故障处理的技巧，提高阀门的使用寿命和运行效率。

阀门培训手册一、引言阀门是流体输送系统中的关键控制元件，广泛应用于石油、化工、电力、冶金、轻工、食品等行业。

为了确保阀门的正常运行，提高设备的安全性和经济效益，特制定本阀门培训手册。

本手册旨在为从事阀门安装、调试、维护和管理的工程技术人员提供系统的培训资料，帮助大家掌握阀门的基础知识和操作技能。

二、阀门基础知识1. 阀门分类阀门根据结构特点、工作原理和用途可分为多种类型，如截止阀、球阀、闸阀、蝶阀、截止止回阀、调节阀等。

不同类型的阀门具有不同的性能特点和适用范围。

2. 阀门结构阀门主要由阀体、阀盖、阀杆、阀瓣、密封圈等部件组成。

阀体和阀盖承受介质压力，阀杆连接执行机构和阀瓣，阀瓣用于截断或调节介质流量，密封圈保证阀门的密封性能。

3. 阀门参数阀门的主要参数包括公称直径、公称压力、适用温度、适用介质等。

公称直径是指阀门连接管道的尺寸，公称压力是指阀门能承受的最大压力。

选择阀门时，需根据实际工况确定合适的参数。

4. 阀门材质阀门的材质直接影响阀门的使用寿命和性能。

根据适用介质和工况条件，阀门材质可分为铸铁、碳钢、不锈钢、合金钢等。

特殊工况下，还可选用非金属材质（如塑料、陶瓷等）。

三、阀门安装与调试1. 安装前的准备（1）检查阀门型号、规格是否符合设计要求；（2）检查阀门及其附件是否完好，密封圈是否损坏；（3）确保安装现场环境清洁，避免阀门受到污染；（4）准备必要的安装工具和设备。

2. 安装步骤（1）将阀门安装在管道上，确保阀门与管道同轴；（2）按照设计要求连接阀门执行机构（如电动装置、气动装置等）；（3）检查法兰连接处的密封垫片，确保无破损、老化等现象；（4）紧固螺栓，使法兰连接紧密。

3. 调试步骤（1）检查阀门执行机构是否正常，如电动装置的电源、气动装置的气源等；（2）操作阀门，观察阀门启闭是否灵活，有无卡阻现象；（3）检查阀门密封性能，观察有无泄漏；（4）根据实际工况，调整阀门的开度，满足系统要求。

第1篇一、培训背景随着工业自动化程度的不断提高，阀门作为管道系统中重要的控制元件，其性能和质量直接影响到整个系统的稳定运行。

为了提高员工对阀门的认知水平，增强其操作和维护能力，特制定本阀门知识培训计划。

二、培训目标1. 使员工了解阀门的基本原理、结构、分类和性能特点。

2. 增强员工对阀门选型、安装、调试和维护保养的技能。

3. 提高员工在阀门故障处理方面的应急能力。

4. 培养员工的安全意识和责任心。

三、培训对象公司所有从事管道系统操作、维护和管理的员工。

四、培训时间为期两周，每天培训时间为2小时。

五、培训内容1. 阀门基础知识- 阀门的定义、分类和作用- 阀门的结构、工作原理和性能特点- 常用阀门的构造和原理（如截止阀、闸阀、球阀、蝶阀等）2. 阀门选型与安装- 阀门选型的原则和方法- 阀门安装的基本要求和安全注意事项- 阀门安装的步骤和技巧3. 阀门调试与维护- 阀门调试的方法和注意事项- 阀门维护保养的基本知识和技能- 阀门常见故障的诊断与处理4. 阀门安全操作- 阀门操作的基本规范和安全要求- 阀门操作中的紧急情况处理- 阀门操作的安全防护措施5. 案例分析- 分析阀门故障案例，总结经验教训- 学习优秀阀门操作和维护保养案例六、培训方法1. 理论授课- 邀请专业讲师进行系统讲解- 利用多媒体教学手段，如PPT、视频等2. 现场教学- 组织学员到现场观摩阀门的安装、调试和维护过程 - 进行实际操作练习3. 互动交流- 鼓励学员提问，解答学员在实际工作中遇到的问题 - 组织讨论，分享经验4. 考核评估- 通过笔试、实操和案例分析等方式对学员进行考核 - 对考核不合格的学员进行补训七、培训实施1. 制定培训计划- 根据培训内容，制定详细的培训计划，包括培训时间、地点、讲师、教材等2. 准备培训资料- 准备相关教材、课件、视频等培训资料3. 组织培训- 按照培训计划，组织学员进行培训4. 考核与评估- 对培训效果进行考核和评估，确保培训目标达成八、培训总结1. 培训效果评估- 通过考核结果，评估培训效果，总结培训中的优点和不足2. 学员反馈- 收集学员对培训的意见和建议，为今后培训提供参考3. 改进措施- 针对培训中存在的问题，制定改进措施，提高培训质量4. 后续跟进- 对培训合格的学员进行跟踪，确保其将所学知识应用于实际工作中通过本次阀门知识培训，员工对阀门的基本原理、结构、分类和性能特点有了更深入的了解，掌握了阀门的选型、安装、调试和维护保养技能，提高了故障处理能力。

ORBIT球阀性能特点1) 无摩擦操作为了达到无摩擦的操作方式，ORBIT 阀门开启时，阀杆首先提升使阀球倾斜与阀座脱离接触，然后阀杆驱动阀球转动达到开启位置。

关闭阀门时使阀杆带动阀球在不接触阀座的情况下转动，然后阀杆下降压迫阀球压紧在阀座上。

这个特点决定了在阀门的开启过程中，球体和阀座不接触，这样阀座和球体不会产生摩擦，使阀门的密封面在操作过程中不会受到损伤。

所以这种球阀的密封面具有很长的寿命，适合长期频繁操作。

ORBIT 球阀由于具有开关无磨损的特性，因此最适合需要球阀频繁开、关切换的工况。

另外，由于开关无磨损、密封面无摩擦，因此操作时扭矩非常低，在进行频繁的程控切换过中非常容易转动和开关到位。

2) 低扭矩由于开关过程中阀座和球体不会摩擦，所以ORBIT 球阀先天就具有低扭矩特性，开启轻松自如。

3）主动强制密封阀杆下端驱动阀球的部分为前后平行的楔型面，并通过阀球上嵌入的一组不锈钢、材质的阀芯销钉驱动阀球转动并脱离或压紧阀座。

在阀门关闭时，ORBIT 球阀不是依靠介质的压力实现阀门密封的，而是通过阀杆底部的楔形斜面提供一个机械的楔紧力强迫阀球压紧阀座来实现密封，这种强制性机械力可以保证阀门持续的紧密封，并实现长期的零泄漏。

即使在管道内介质压力或外部强制力消失的情况下，这个楔紧力仍然可以继续保持阀门的零泄漏。

阀杆和阀球的位置由阀杆导销与阀杆轨道的配合来控制。

阀杆导销可以从外部拆卸。

通过机械强制密封，Orbit 阀门满足双向密封。

4） 阀座没有局部冲刷5）固定阀球和阀座结构6）阀球为固定球式并内嵌阀球销钉和支撑销钉。

阀球销钉为平面式接触，比圆柱型销钉增大接触面积，提高耐磨性能，并且可以更换。

在开启和关闭阀门时，阀杆首先提升使阀球与阀座瞬间脱离接触，紧急切断阀的流通通道瞬间全开或全关，使阀门在开关过程中无高速流体局部冲蚀阀座密封面，从而进一步提高阀门的密封寿命。

阀球为固定球。

阀芯表面堆焊了一层硬质抛光密封面能够满足在非常苛刻场合下的密封性。
