高中物理12个专题卷合集

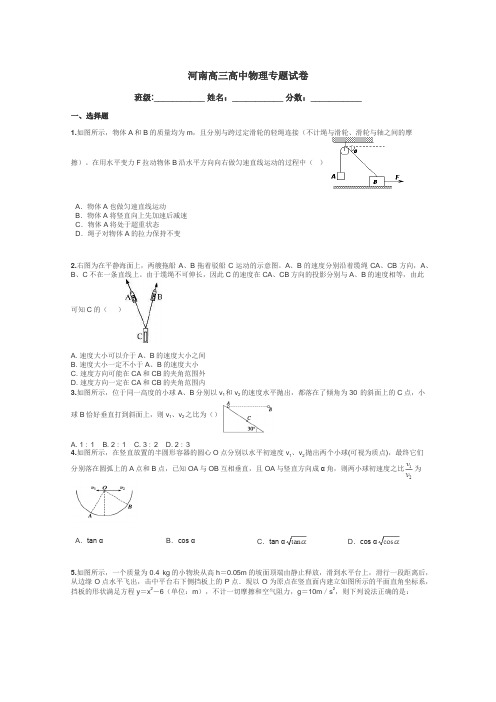

河南高三高中物理专题试卷班级:___________ 姓名：___________ 分数：___________一、选择题1.如图所示，物体A 和B 的质量均为m ，且分别与跨过定滑轮的轻绳连接（不计绳与滑轮、滑轮与轴之间的摩擦）。

在用水平变力F 拉动物体B 沿水平方向向右做匀速直线运动的过程中（ ）A ．物体A 也做匀速直线运动B ．物体A 将竖直向上先加速后减速C ．物体A 将处于超重状态D ．绳子对物体A 的拉力保持不变2.右图为在平静海面上，两艘拖船A 、B 拖着驳船C 运动的示意图。

A 、B 的速度分别沿着缆绳CA 、CB 方向，A 、B 、C 不在一条直线上。

由于缆绳不可伸长，因此C 的速度在CA 、CB 方向的投影分别与A 、B 的速度相等，由此可知C 的（ ）A. 速度大小可以介于A 、B 的速度大小之间B. 速度大小一定不小于A 、B 的速度大小C. 速度方向可能在CA 和CB 的夹角范围外D. 速度方向一定在CA 和CB 的夹角范围内3.如图所示，位于同一高度的小球A 、B 分别以v 1和v 2的速度水平抛出，都落在了倾角为30°的斜面上的C 点，小球B 恰好垂直打到斜面上，则v 1、v 2之比为（）A. 1∶1B. 2∶1C. 3∶2D. 2∶34.如图所示，在竖直放置的半圆形容器的圆心O 点分别以水平初速度v 1、v 2抛出两个小球(可视为质点)，最终它们分别落在圆弧上的A 点和B 点，已知OA 与OB 互相垂直，且OA 与竖直方向成α角，则两小球初速度之比为A ．tan αB ．cos αC ．tan αD ．cos α5.如图所示，一个质量为0.4 kg 的小物块从高h ＝0.05m 的坡面顶端由静止释放，滑到水平台上，滑行一段距离后，从边缘O 点水平飞出，击中平台右下侧挡板上的P 点．现以O 为原点在竖直面内建立如图所示的平面直角坐标系，挡板的形状满足方程y ＝x 2－6（单位：m ），不计一切摩擦和空气阻力，g ＝10m ／s 2，则下列说法正确的是：（）A．小物块从水平台上O点飞出的速度大小为1m／sB．小物块从O点运动到P点的时间为l sC．小物块刚到P点时速度方向与水平方向夹角的正切值等于5D．小物块刚到P点时速度的大小为10 m／s6.质量为2kg的物体在x—y平面上作曲线运动，在x方向的速度图像和y方向的位移图像如图所示，下列说法正确的是：A．质点的初速度为5m/sB．质点所受的合外力为3NC．质点初速度的方向与合外力方向垂直D．2s末质点速度大小为6m/s7.如图所示，质量为M的物体内有光滑圆形轨道，现有一质量为m的小滑块沿该圆形轨道的竖直面做圆周运动，A、C为圆周的最高点和最低点，B、D与圆心O在同一水平线上．小滑块运动时，物体M保持静止，关于物体M 对地面的压力N和地面对物体的摩擦力，下列说法正确的是A. 滑块运动到A点时，N＞Mg，摩擦力方向向左B. 滑块运动到B点时，N＝Mg，摩擦力方向向右C. 滑块运动到C点时，N＞(M＋m)g，M与地面无摩擦力D. 滑块运动到D点时，N＝(M＋m)g，摩擦力方向向左8.如图，地球赤道正上空有两颗卫星，其中a为地球同步卫星，轨道半径为r，b为另一颗卫星，轨道半径为同步卫星轨道半径的。

高中物理试题及答案大全一、选择题1. 光在真空中的传播速度是（）A. 3×10^8 m/sB. 2×10^8 m/sC. 1×10^8 m/sD. 4×10^8 m/s答案：A2. 根据牛顿第二定律，物体所受的合力等于（）A. 物体质量与加速度的乘积B. 物体质量与速度的乘积C. 物体质量与速度的比值D. 物体质量与加速度的比值答案：A3. 一个物体从静止开始做匀加速直线运动，其加速度为2 m/s²，那么在第3秒末的速度是（）A. 4 m/sB. 6 m/sC. 8 m/sD. 10 m/s答案：A二、填空题4. 电荷间的相互作用力遵循______定律。

答案：库仑5. 一个物体的动能是其质量的一半乘以速度的平方，其公式为______。

答案：E_k = 1/2mv²6. 根据能量守恒定律，在一个封闭系统中，能量的总量______。

答案：保持不变三、简答题7. 简述牛顿第三定律的内容。

答案：牛顿第三定律，又称作用与反作用定律，指出对于任何两个相互作用的物体，它们之间的作用力和反作用力总是大小相等、方向相反。

8. 什么是电磁感应现象？请简述其基本原理。

答案：电磁感应现象是指当导体在磁场中运动或磁场发生变化时，导体中会产生感应电动势和感应电流的现象。

其基本原理是法拉第电磁感应定律，即感应电动势的大小与磁通量的变化率成正比。

四、计算题9. 一个质量为2kg的物体，从静止开始在水平面上做匀加速直线运动，加速度为4 m/s²，求物体在第5秒末的速度和位移。

答案：根据公式v = at，物体在第5秒末的速度v = 4 m/s² × 5s= 20 m/s。

根据公式s = 1/2at²，物体在第5秒末的位移s = 1/2× 4 m/s² × (5s)² = 50 m。

10. 一个点电荷Q产生一个电场，其电场强度E与距离r的关系为E = kQ/r²，其中k为电场常数。

专题12 选修3-3（选择题）1．【2017·北京卷】以下关于热运动的说法正确的是A．水流速度越大，水分子的热运动越剧烈B．水凝结成冰后，水分子的热运动停止C．水的温度越高，水分子的热运动越剧烈D．水的温度升高，每一个水分子的运动速率都会增大【答案】C【考点定位】分子动理论【名师点睛】温度是分子平均动能的标志，但单个分子做无规则运动，单个分子在高温时速率可能较小。

2．【2017·新课标Ⅰ卷】（5分）氧气分子在0 ℃和100 ℃温度下单位速率间隔的分子数占总分子数的百分比随气体分子速率的变化分别如图中两条曲线所示。

下列说法正确的是________。

（填正确答案标号。

选对1个得2分，选对2个得4分，选对3个得5分。

每选错1个扣3分，最低得分为0分）A．图中两条曲线下面积相等B．图中虚线对应于氧气分子平均动能较小的情形C．图中实线对应于氧气分子在100 ℃时的情形D．图中曲线给出了任意速率区间的氧气分子数目E．与0 ℃时相比，100 ℃时氧气分子速率出现在0~400 m/s区间内的分子数占总分子数的百分比较大【答案】ABC【解析】温度是分子平均动能的标志，温度升高分子的平均动能增加，不同温度下相同速率的分子所占比例不同，温度越高，速率大的分子占比例越高，故虚线为0℃，实线是100℃对应的曲线，曲线下的面积都等于1，故相等，所以ABC正确。

【考点定位】单位速率间隔的分子数占总分子数的百分比随气体分子速率的变化曲线【名师点睛】本题主要抓住温度是分子平均动能的标志，温度升高分子的平均动能增加，不同温度下相同速率的分子所占比例不同的特点。

3．【2016·江苏卷】在高原地区烧水需要使用高压锅，水烧开后，锅内水面上方充满饱和汽，停止加热，高压锅在密封状态下缓慢冷却，在冷却过程中，锅内水蒸汽的变化情况为A．压强变小B．压强不变C．一直是饱和汽D．变为未饱和汽【答案】AC【考点定位】饱和汽【方法技巧】高压锅的密封的，在冷却的过程中，锅内水蒸汽与锅内的液体处于动态平衡。

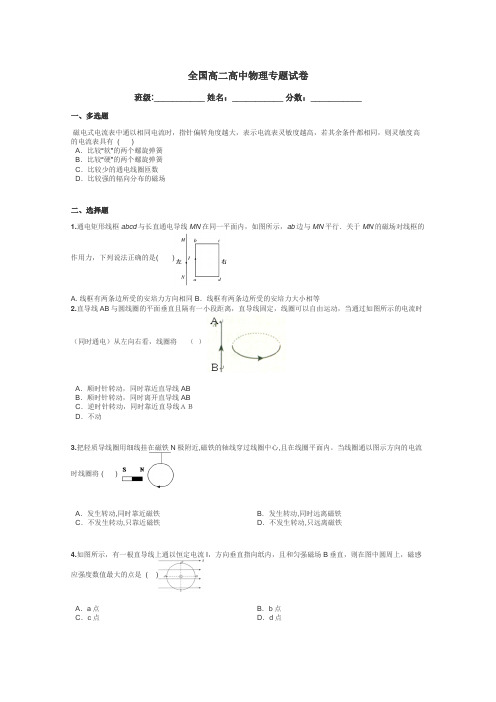

全国高二高中物理专题试卷班级:___________ 姓名：___________ 分数：___________一、多选题磁电式电流表中通以相同电流时，指针偏转角度越大，表示电流表灵敏度越高，若其余条件都相同，则灵敏度高的电流表具有 ( )A．比较“软”的两个螺旋弹簧B．比较“硬”的两个螺旋弹簧C．比较少的通电线圈匝数D．比较强的辐向分布的磁场二、选择题1.通电矩形线框abcd与长直通电导线MN在同一平面内，如图所示，ab边与MN平行．关于MN的磁场对线框的作用力，下列说法正确的是()A. 线框有两条边所受的安培力方向相同B．线框有两条边所受的安培力大小相等2.直导线AB与圆线圈的平面垂直且隔有一小段距离，直导线固定，线圈可以自由运动，当通过如图所示的电流时（同时通电）从左向右看，线圈将（）A．顺时针转动，同时靠近直导线ABB．顺时针转动，同时离开直导线ABC．逆时针转动，同时靠近直导线ＡＢD．不动3.把轻质导线圈用细线挂在磁铁N极附近,磁铁的轴线穿过线圈中心,且在线圈平面内。

当线圈通以图示方向的电流时线圈将 ( )A．发生转动,同时靠近磁铁B．发生转动,同时远离磁铁C．不发生转动,只靠近磁铁D．不发生转动,只远离磁铁4.如图所示，有一根直导线上通以恒定电流I，方向垂直指向纸内，且和匀强磁场B垂直，则在图中圆周上，磁感应强度数值最大的点是 ( )A．a点B．b点C．c点D．d点5.一段通电的直导线平行于匀强磁场放入磁场中，如图所示，导线上的电流由左向右流过.当导线以左端点为轴在竖直平面内转过90°的过程中，导线所受的安培力（ ）A ．大小不变，方向也不变B ．大小由零逐渐增大，方向随时改变C ．大小由零逐渐增大，方向不变D ．大小由最大逐渐减小到零，方向不变三、简答题1.质量为m ，长为L 的的金属棒ab 用两根细金属丝悬挂在绝缘架MN 下面，整个装置处在竖直方向的匀强磁场中，当金属棒通以由a 向b 的电流I 后，将离开原位置向前偏转α角而重新平衡，如图。

高中物理运动学专题试卷一、单选题（每题5分，共30分）1. 一物体做匀加速直线运动，初速度为v_0 = 2m/s，加速度为a = 1m/s^2，则3秒末的速度是（）A. 5m/sB. 6m/sC. 7m/sD. 8m/s同学们，这题就像是在给物体的速度做加法呢。

我们知道匀加速直线运动的速度公式v = v_0+at。

这里v_0 = 2m/s，a = 1m/s^2，t = 3s，把这些数字往公式里一套，就是v=2 + 1×3=5m/s，所以答案是A啦。

2. 一个小球从高处自由下落，不计空气阻力，取g = 10m/s^2，在下落的前2秒内小球下落的高度是（）A. 10mB. 20mC. 30mD. 40m这小球就像个勇敢的跳伞员，直直地往下落。

自由落体运动的高度公式h=(1)/(2)gt^2。

g = 10m/s^2，t = 2s，把它们代进去算，h=(1)/(2)×10×2^2=20m，答案就是B喽。

3. 一汽车以v = 10m/s的速度做匀速直线运动，突然发现前方有障碍物，开始以a=-2m/s^2的加速度刹车，则汽车刹车后5秒内的位移是（）A. 25mB. 50mC. 100mD. 125m汽车刹车这事儿啊，就像一个奔跑的人突然想停下来。

先得看看汽车啥时候能停下来，根据v = v_0+at，当v = 0时，0 = 10-2t，解得t = 5s。

但是呢，这个车在4秒的时候就已经停了哦。

再根据位移公式x=v_0t+(1)/(2)at^2，v_0 = 10m/s，a=-2m/s^2，t = 5s（这里虽然算5秒，但是实际运动4秒就停了），算出来x = 10×4+(1)/(2)×(-2)×4^2=20m。

好像没有这个答案呢，我们再用平均速度来算，平均速度¯v=(v_0 +v)/(2)=(10 + 0)/(2)=5m/s，位移x=¯vt = 5×4 = 20m，答案是A。

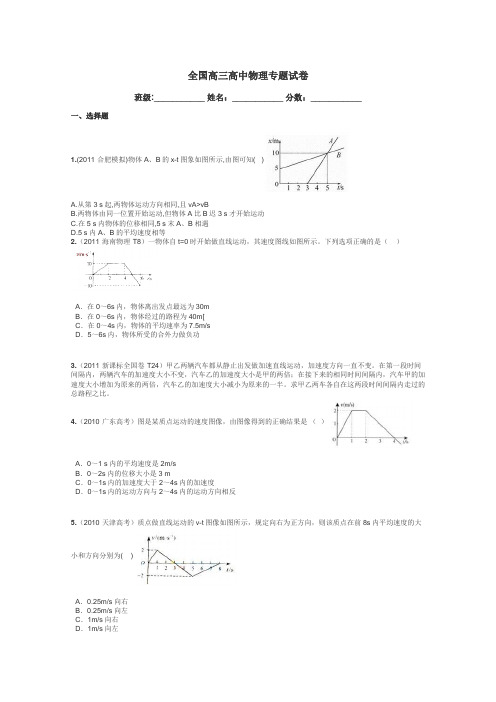

全国高三高中物理专题试卷班级:___________ 姓名：___________ 分数：___________一、选择题1.(2011·合肥模拟)物体A、B的x-t图象如图所示,由图可知( )A.从第3 s起,两物体运动方向相同,且vA>vBB.两物体由同一位置开始运动,但物体A比B迟3 s才开始运动C.在5 s内物体的位移相同,5 s末A、B相遇D.5 s内A、B的平均速度相等2.（2011·海南物理·T8）一物体自t=0时开始做直线运动，其速度图线如图所示。

下列选项正确的是（）A．在0～6s内，物体离出发点最远为30mB．在0～6s内，物体经过的路程为40m[C．在0～4s内，物体的平均速率为7.5m/sD．5～6s内，物体所受的合外力做负功3.（2011·新课标全国卷·T24）甲乙两辆汽车都从静止出发做加速直线运动，加速度方向一直不变。

在第一段时间间隔内，两辆汽车的加速度大小不变，汽车乙的加速度大小是甲的两倍；在接下来的相同时间间隔内，汽车甲的加速度大小增加为原来的两倍，汽车乙的加速度大小减小为原来的一半。

求甲乙两车各自在这两段时间间隔内走过的总路程之比。

4.（2010·广东高考）图是某质点运动的速度图像，由图像得到的正确结果是（）A．0～1 s内的平均速度是2m/sB．0～2s内的位移大小是3 mC．0～1s内的加速度大于2～4s内的加速度D．0～1s内的运动方向与2～4s内的运动方向相反5.（2010·天津高考）质点做直线运动的v-t图像如图所示，规定向右为正方向，则该质点在前8s内平均速度的大小和方向分别为( )A．0.25m/s向右B．0.25m/s向左C．1m/s向右D．1m/s向左6.（09·全国卷Ⅱ·15）两物体甲和乙在同一直线上运动，它们在0～0.4s时间内的v-t图象如图所示。

全国高三高中物理专题试卷班级:___________ 姓名：___________ 分数：___________一、选择题1.如图所示，带电小球A、B的电荷分别为QA、QB，都用长L的丝线悬挂在O点.静止时A、B相距为d.为使平衡时AB间距离减为d/2，可采用以下哪些方法( )A.将小球A、B的质量都增加到原来的2倍B.将小球B的质量增加到原来的8倍C.将小球A、B的电荷量都减小到原来的一半D.将小球A、B的电荷量都减小到原来的一半，同时将小球B的质量增加到原来的2倍2.(2011·吉安模拟)如图所示， A、B、C、D、E是半径为r的圆周上等间距的五个点，在这些点上各固定一个点电荷，除A点处的电荷量为-q外，其余各点处的电荷量均为+q，则圆心O处( )A.场强大小为方向沿OA方向B.场强大小为方向沿AO方向C.场强大小为方向沿OA方向D.场强大小为方向沿AO方向3.如图所示，实线为不知方向的三条电场线，从电场中M点以相同速度垂直于电场线方向飞出a、b两个带电粒子，仅在电场力作用下的运动轨迹如图中虚线所示.则( )A．a一定带正电，b一定带负电B．a的速度将减小，b的速度将增加C．a的加速度将减小，b的加速度将增加D．两个粒子的动能，一个增加一个减小4.(2010·新课标全国卷)静电除尘器是目前普遍采用的一种高效除尘器.某除尘器模型的收尘板是很长的条形金属板，图中直线ab为该收尘板的横截面.工作时收尘板带正电，其左侧的电场线分布如图所示；粉尘带负电，在电场力作用下向收尘板运动，最后落在收尘板上.若用粗黑曲线表示原来静止于P点的带电粉尘颗粒的运动轨迹，下列四幅图中可能正确的是(忽略重力和空气阻力)5.（2011·江苏物理·T8）一粒子从A点射入电场，从B点射出，电场的等势面和粒子的运动轨迹如图所示，图中左侧前三个等势面彼此平行，不计粒子的重力。

下列说法正确的有A．粒子带负电荷B．粒子的加速度先不变，后变小C．粒子的速度不断增大D．粒子的电势能先减小，后增大6.（2011·新课标全国卷·T20）一带负电荷的质点，在电场力作用下沿曲线abc从a运动到c，已知质点的速率是递减的。

浙江高三高中物理专题试卷班级:___________ 姓名：___________ 分数：___________一、选择题1.一根细橡胶管中灌满盐水，两端用短粗铜丝塞住管口．管中盐水柱长为40 cm时测得电阻为R.若溶液的电阻随长度、横截面积的变化规律与金属导体相同．现将管中盐水柱均匀拉长至50 cm(盐水体积不变，仍充满橡胶管)．则盐水柱电阻变为()A． R B． R C． R D． R2.如图为一种服务型机器人，其额定功率为48 W，额定工作电压为24 V．机器人的锂电池容量为20 A·h.则机器人()A．额定工作电流为20 AB．充满电后最长工作时间为2 hC．电池充满电后总电量为7.2×104 CD．以额定电流工作时每秒消耗能量为20 J3.如图所示是我国某10兆瓦(1兆瓦＝106 W)光伏发电站，投入使用后每年可减少排放近万吨二氧化碳．已知该地区每年能正常发电的时间约为1 200 h，则该电站发电量约为()A．1.2×106 kW·h B．1.2×107 kW·hC．1.2×109 kW·h D．1.2×1010 kW·h4.图示中的路灯为太阳能路灯，每只路灯的光伏电池板有效采光面积约0．3m2。

晴天时电池板上每平方米每小时接收到的太阳辐射能约为3×106J。

如果每天等效日照时间约为6h，光电池一天产生的电能可供30W的路灯工作8h。

光电池的光电转换效率约为（）A．4．8％B．9．6％C．16％D．44％5.在如图甲所示的电路中，将图乙所示的滑动变阻器a、b、c、d四个接线柱中的两个接入A、B之间，并且使得滑片向c移动时，电流表读数变大，则与A、B连接的接线柱是()A．A接a，B接cB．A接a，B接bC．A接c，B接dD ．A 接b ，B 接d6.如图所示，关于干电池上标有的“1.5 V”的说法，正确的是( )A ．每经过1 s ，电池对外做功1.5 JB ．每通过1C 的电荷量，有1.5 J 的电能转化为化学能 C ．若电池与理想电压表直接相连，电压表的示数为1.5 VD ．电池为1 Ω的小灯泡供电，流过电池的电流是1.5 A7.一个简单的闭合电路由内外两部分电路构成，已知内电路的电源是一个化学电池，电池的正、负极附近分别存在着化学反应层，反应层中非静电力（化学作用）把正电荷从电势低处移到电势高处，在这两个地方，电势会沿电流方向跃升，这样整个闭合电路的电势高低变化情况如图所示，图中各点位置的高低表示电路中相应各点电势的高低，D 点的高度略低于C 点．若增大外电路电阻R ，则下列说法正确的是（ ）A ．A 与D 、C 与B 高度差的总和将变大 B ．C 、D 两点的高度差将变大 C ．A 、B 两点的高度差将变大D ．正电荷从B 处经C 、D 移至A 处，非静电力做功减小了8.R 1和 R 2是材料相同，厚度相同，表面都为正方形的导体，但R 1的尺寸比R 2大得多，把它们分别连接在如图电路的A 、B 端，接R 1时电压表的读数为U 1，接R 2时电压表的读数为U 2 ，下列判断正确的是（）A. R 1 = R 2B. R 1 > R 2C. U 1< U 2D. U 1 > U 29.现有一只灯泡，额定电压标识12 V 清晰，额定功率标识字迹不清，某同学为了确定该灯泡的额定功率，设计了四个方案，哪个方案最准确( )A ．把该灯泡直接与标有额定功率的灯泡(额定电压12 V)进行外观上和灯丝粗细程度的比较，得出该灯泡的额定功率B ．把该灯泡接在12 V 的直流电源上使其发光，再与有标记的灯泡进行亮度比较，得出该灯泡的额定功率C ．把该灯泡接在12 V 的直流电源上使其发光，通过串联的电流表读出电流值，并联的电压表读出电压值，再由公式P ＝UI 求出额定功率D ．用该灯泡、电流表、电压表、干电池等器材，用伏安法测出该灯泡的阻值，再用公式P ＝得出该灯泡的额定功率10.机器人的使用开拓了我们的视野，延伸了我们的肢体，增强了我们的力量，提高了我们的工作效率，将人们从繁重的生产劳动中解救出来．如图所示，一款微型机器人的直流电动机的额定电压为U ，额定电流为I ，线圈电阻为R ，将它接在电动势为E ，内阻为r 的直流电源的两极间，电动机恰好能正常工作．下列说法正确的是( )A ．电动机消耗的总功率为EIB ．电动机消耗的热功率为UIC ．电源的输出功率为I 2RD．电源的效率为1－11.如图所示是“探究导体电阻与其影响因素”的装置图，a、b、c、d为四条不同的金属导体．在长度、横截面积、材料三个因素方面，b、c、d跟a相比，分别只有一个因素不同：b与a的长度不同；c与a横截面积不同；d与a 材料不同．用电压表分别测量a、b、c、d两端的电压．则下列说法正确的是()A．根据a、c两端的电压的关系可知导体电阻与导体长度有关B．根据a、b两端的电压的关系可知导体电阻与横截面积有关C．根据a、d两端的电压的关系可知导体电阻与材料有关D．由实验结论可得出导体电阻与导体的长度、横截面积、材料无关12.如图所示是酒精检测仪的简易电路图，R是定值电阻，RJ 为酒精气体传感器，若RJ电阻值的倒数与酒精气体的浓度成正比，则在传感器处酒精气体浓度增加时()A．回路电流减小B．电压表V的示数减小C．酒精传感器消耗的功率一定减小D．电压表的示数与酒精浓度的倒数不成正比13.如图所示是我国某沿海地区风力发电站，若每台风力发电机的功率为1MW，已知该地区每年能正常发电的时间约为4500小时，（注:1MW=1000KW）,则A．若该地区某城市的用电功率峰值为4000MW，则需要400台该风力发电机同时供电B．一台该风力发电机年发电量约为4．5×108KW·hC．一台该风力发电机年发电量约为4．5×107KW·hD．若该风力发电站有发电机200台，则每年发电量为9×108KW·h14.两个电的伏安特性图线如图所示，由图可知A．电a的内电阻较小，电动势较大B．电a的内电阻较大，电动势较大C．电b的内电阻较小，电动势较小D．电b的内电阻较大，电动势较大浙江高三高中物理专题试卷答案及解析1.一根细橡胶管中灌满盐水，两端用短粗铜丝塞住管口．管中盐水柱长为40 cm时测得电阻为R.若溶液的电阻随长度、横截面积的变化规律与金属导体相同．现将管中盐水柱均匀拉长至50 cm(盐水体积不变，仍充满橡胶管)．则盐水柱电阻变为()A． R B． R C． R D． R【答案】D【解析】设原来横截面积为S．后来截面积,由于总体积不变，可得：，根据根据电阻定律：，可得：，，联立可得：，故D正确，ABC错误。

人教版高中物理第十二章电能能量守恒定律精选试卷真题汇编[解析版]一、第十二章电能能量守恒定律实验题易错题培优（难）1．听说水果也能做电池，某兴趣小组的同学将一个土豆做成水果电池．同学们通过查阅资料知道这种水果的电动势大约1伏左右,又用量程为0～3V、内阻约50kΩ的伏特表测其两极时读数为0.96V．可是当他们将四个这样的水果电池串起来给标为3V，0.5A的小灯泡供电时，灯泡并不发光．检查灯泡、线路均没有故障，而用伏特表直接测量其电压确实能达到3V多．(1)据你分析,出现这种现象的原因应当是：__________（不要求写分析、推导过程）．（2）为了能尽可能准确测定水果电池的电动势和内阻,若实验室除了导线和开关外，还有以下一些器材可供选择：A．电流表A1（量程为0～0.6A ，内阻为1Ω）B．灵敏电流表A2（量程为0～0.6mA ，内阻为800Ω）C．灵敏电流表A3（量程为0～300μA ，内阻未知）D．滑动变阻器R1（最大阻值约10Ω）E．滑动变阻器R2（最大阻值约2kΩ）F．变阻箱（0～9999Ω）①实验中应选择的器材是_____________(填器材前的字母代号)．②在方框中画出应采用的电路________．【答案】水果电池的内阻太大． BF【解析】【分析】【详解】（1）根据闭合电路欧姆定律可得电路电流E I R r=+，要想灯泡发光，就得有较大电流，只是电动势高还不行，必须内阻也小才行，所以灯泡不亮的原因是水果电池的内阻太大． （2）①本题中电流表1A 量程太大，3A 内阻未知，所以选2A 较好；由于没有电压表，所以选电阻箱将电路串联，利用闭合电路欧姆定律可以测出内阻．故实验中应选择的器材是B 、F ．②实验电路如下图【点睛】测电源电动势和内阻的方法虽然各不相同，但是都是根据闭合电路欧姆定设计的．2．某同学有个超霸（GP ）9V 电池如图甲所示，他欲测量该电池的电动势和内阻（内阻约为25Ω）。

人教版高中物理第十二章电能能量守恒定律精选试卷（Word版含解析）一、第十二章电能能量守恒定律实验题易错题培优（难）1．现要测量电压表的内阻和电源的电动势，提供的器材有：电源E(电动势约为6V,内阻不计)，电压表V1（量程0~2.5V,内阻约为2.5kΩ)，电压表V2(量程0~3v,内阻约为10kΩ)，电阻箱R0(最大阻值为9999.9Ω)，滑动变阻器R1(最大阻值为3kΩ)，滑动变阻器R2(最大阻值为500Ω)，单刀双掷开关一个，导线若干(1)如图(1)所示的甲、乙、丙三图是几位同学为完成本次验而设计的电路图，你认为选用哪一个电路图完成本次实验最合理？_______ (填“甲”、“乙”“丙”)(2)电路中应选用滑动变阻器_______（选填“R1”或“R2”）(3)按照下列步骤进行实验：①闭合开关前，将滑动变阻器和电阻箱连入电路的阻值调至最大；②闭合开关，将电阻箱调到6Ωk,调节滑动变阻器至适当的位置，此时电压表V1的示数为1.60V电压表V2的示数为2.40V;③保持滑动变阻器连入电路的阻值不变，再将电阻箱调到2kΩ, 此时电压表V1的示数如图(2)所示，其示数为_______V,电压表V2的数为1.40V(4)根据以上实验数据，计算得到电源的电动势为_______V,电压表V1的内阻为_______KΩ，电,压表V2的内阻为_______KΩ.【答案】丙1R 2.10V 5.60V 2.5kΩ 2.5kΩ【解析】【分析】考查测电阻、电源电动势的方法，根据欧姆定律综合分析可得。

【详解】(1)．[1]当采用甲电路图时,电压表V1最大电流为1mA，电压表V2最大电流为0.3mA，电压表V1读数不准确，若采用乙电路图，通过V1电流更小，读数更不准确。

故只能选择丙电路图。

(2)．[2] 由闭合电路欧姆定律可估算一下滑动变阻，估算滑动变阻器的阻值121316 2.535002.5.2510E U URUR----==Ω=Ω⨯最小电阻为500Ω，所以只能选择R1(3)．[3] 最小分度值为0.1V，要估读到下一位，所以读数是2.10V(4)．根据串并联电路特点可得3121.6V 2.4V 2.4A 610RR =+⨯ 3122.10V 1.40V 1.4A 210R R =+⨯ 联立可求得R 1=2.5k Ω R 2=2.5k Ω由闭合电路欧姆定律可得322.4 2.41.6V 2.4V 610E R R ⎛⎫=+++⨯ ⎪⨯⎝⎭321.4 1.42.1V 1.4V 210E R R ⎛⎫=+++⨯ ⎪⨯⎝⎭联立可得E= 5.60V【点睛】器材选择要考虑安全性原则、准确性原则、方便性原则。
