练习使用多用电表_学案

11.5 练习使用多用电表（第1课时）【学习目标】1．认识多用电表表盘刻度特点和各测量功能区域。

2．了解用多用电表的原理。

【学习任务一】多用电表1.认识多用电表如图所示是一种指针式多用电表外形图，表的上半部分为，下半部分是开关，开关周围标有测量功能的区域及量程．2.使用多用电表（1）使用前应先调整，使指针指到零刻度．（2）使用时应先将旋转到与被测物理量对应的位置上并选择合适的．（3）不使用的时候应把选择开关旋转到位置．（4）使用多用电表测量电压、电流和电阻．a 测电压：①选择直流电压挡合适的，并将选择开关旋至相应位置．②将多用电表在待测电路两端，注意表笔接触点的电势应比表笔接触点的电势高．③根据表盘上相应量程的直流电压刻度读出电压值，读数时注意刻度所表示的电压值．b 测电流：①选择直流电流挡合适的量程，并将选择开关旋至相应位置．②将被测电路导线拆开一端，把多用电表在电路中，注意电流应从表笔流入多用电表．③读数时，根据表盘上相应量程的直流电流刻度进行读数，要认清刻度盘上的最小刻度．c 测电阻：①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位．②欧姆调零：将红、黑表笔，调整，使指针指向“”．③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘即为待测电阻阻值．【学习任务二】了解多用电表的原理思考：（1）开关S调到哪两个位置上多用电表测量的是电流？哪个位置量程大？（2）调到哪两个位置上测量的是电压？（3）调到哪两位置上测量的是电阻？哪个位置量程大？（4）测电阻、直流电流、直流电压时，电流流经红、黑表笔有什么共同特点？总结：（1）电流均从___________流入多用电表！（2）欧姆表的内部电源正极与___________相连！【课堂检测】1．关于多用电表上的刻度，下列说法错误的是( )A．直流电流刻度和直流电压刻度都是均匀的，可以共用一个刻度B．电阻刻度是不均匀的C．交流电压刻度是均匀的D．电阻刻度上的零刻度与直流电流的最大刻度相对2．用欧姆表“×10”挡测量一个电阻的阻值，调零后测量时，发现指针的偏转角度很大，下列说法正确的是（）A．流过欧姆表电流过小 B．这个电阻值很大C．为了把电阻测得更准确些，应换用“×1”挡，重新调零后再测量D．为了把电阻测得更准确些，应换用“×100”挡，重新调零后再测量3．关于多用电表及其使用操作，下列说法正确的是（）A．使用欧姆表测电阻要选择合适的挡位，使指针指到中央刻度线附近B．测量不同电阻，每次都必须重新调零再进行测量C．测电流电压时，电流从红表笔流入黑表笔流出，测电阻时恰好相反D．多用电表的指针偏角越大，被测电阻的阻值越大4.如图，为多用电表电阻挡的原理图，表头内阻为R g，调零电阻为R0，电池的电动势为E，内阻为r，则下列说法中正确的是()A. 不使用时应把选择开关旋转到OFF位置或交流电压的最高档B. 接表内电池负极的应是红表笔，测量时遵循“红进黑出”原则C. 电阻挡对应的刻度不均匀，且“∞”刻度一般在刻度盘的右端D. 每次换电阻倍率档时，都需重新欧姆调零5.在一次小组实验中，图示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线都是好的．为了查出断导线，某学生想先将万用表的红表笔连接在电源的正极a，再将黑表笔分别连接在电阻器R1的b端和R2的c端，并观察万用表指针的示数．在下列选挡中，符合操作规程的是()A. 直流0.5A挡B. 直流10V挡C. 直流2.5V挡D. 欧姆挡6．如图所示为一个多量程多用电表的简化电路图。

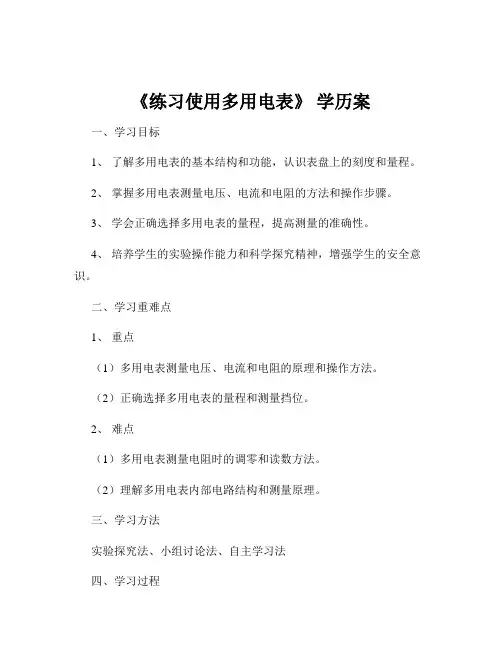

《练习使用多用电表》学历案一、学习目标1、了解多用电表的基本结构和功能，认识表盘上的刻度和量程。

2、掌握多用电表测量电压、电流和电阻的方法和操作步骤。

3、学会正确选择多用电表的量程，提高测量的准确性。

4、培养学生的实验操作能力和科学探究精神，增强学生的安全意识。

二、学习重难点1、重点（1）多用电表测量电压、电流和电阻的原理和操作方法。

（2）正确选择多用电表的量程和测量挡位。

2、难点（1）多用电表测量电阻时的调零和读数方法。

（2）理解多用电表内部电路结构和测量原理。

三、学习方法实验探究法、小组讨论法、自主学习法四、学习过程（一）知识回顾1、复习初中所学的电压表、电流表和欧姆表的基本原理和使用方法。

2、回顾串联电路和并联电路的特点，以及电阻的串并联规律。

（二）新课导入在实际的电路测量中，我们常常需要同时测量电压、电流和电阻等物理量。

为了方便操作，人们发明了一种多功能的测量仪器——多用电表。

多用电表又称万用表，它集电压表、电流表和欧姆表于一体，可以方便地测量多种电学量。

今天，我们就来学习如何练习使用多用电表。

（三）多用电表的结构和功能1、观察多用电表的外形，了解其表盘、选择开关、表笔插孔等部分的位置和功能。

2、认识表盘上的刻度和量程，包括电压量程、电流量程和电阻量程等。

（四）多用电表测量电压1、选择合适的电压量程，将红表笔插入“＋”插孔，黑表笔插入“”插孔。

2、将表笔与被测电路并联，注意表笔的极性要正确。

3、读取表盘上的电压示数，注意估读。

（五）多用电表测量电流1、选择合适的电流量程，将红表笔插入相应的电流插孔（根据量程大小选择），黑表笔插入“”插孔。

2、将表笔与被测电路串联，注意表笔的极性和接入位置。

3、读取表盘上的电流示数，注意估读。

（六）多用电表测量电阻1、机械调零：使用前，先检查表针是否指在左端零刻度处，若不在，应调节机械调零旋钮，使表针指零。

2、选择合适的电阻量程：根据被测电阻的估计值，选择合适的量程。

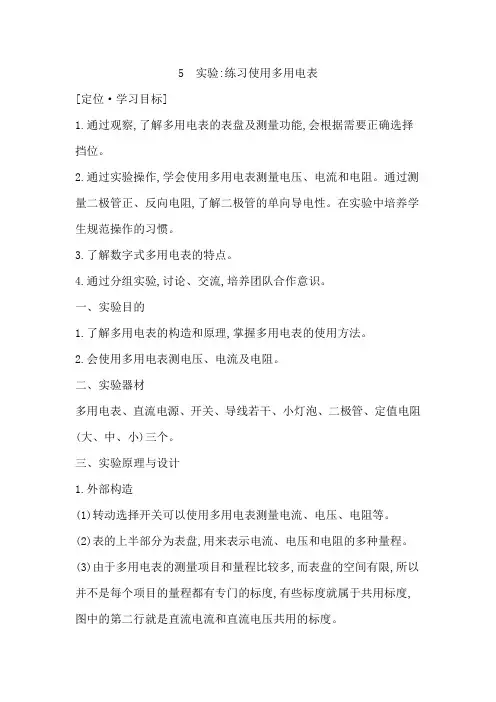

5 实验:练习使用多用电表[定位·学习目标]1.通过观察,了解多用电表的表盘及测量功能,会根据需要正确选择挡位。

2.通过实验操作,学会使用多用电表测量电压、电流和电阻。

通过测量二极管正、反向电阻,了解二极管的单向导电性。

在实验中培养学生规范操作的习惯。

3.了解数字式多用电表的特点。

4.通过分组实验,讨论、交流,培养团队合作意识。

一、实验目的1.了解多用电表的构造和原理,掌握多用电表的使用方法。

2.会使用多用电表测电压、电流及电阻。

二、实验器材多用电表、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。

三、实验原理与设计1.外部构造(1)转动选择开关可以使用多用电表测量电流、电压、电阻等。

(2)表的上半部分为表盘,用来表示电流、电压和电阻的多种量程。

(3)由于多用电表的测量项目和量程比较多,而表盘的空间有限,所以并不是每个项目的量程都有专门的标度,有些标度就属于共用标度,图中的第二行就是直流电流和直流电压共用的标度。

2.二极管的特点及其电阻测量晶体二极管是由半导体材料制成的,它有两个极,一个叫正极,一个叫负极,它的符号如图甲所示。

晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)。

当给二极管加正向电压时,它的电阻很小,电路导通,如图乙所示;当给二极管加反向电压时,它的电阻很大,电路截止,如图丙所示。

四、实验步骤1.机械调零使用前应该调整指针定位螺丝,使指针指到零刻度。

2.测量电压(1)选择合适的直流电压挡量程,并将选择开关旋至相应位置。

(2)将多用电表与被测电路并联,注意红表笔接触点的电势应该比黑表笔高。

(3)根据表盘上相应量程的直流电压刻度进行读数。

要认清刻度盘上的最小刻度。

3.测量电流(1)选择合适的直流电流挡量程,并将选择开关旋至相应位置。

(2)将被测电路导线卸开一端,把多用电表从导线断开处串联在电路中,注意电流应该从红表笔流入多用电表。

(3)根据表盘上相应量程的直流电流刻度进行读数,要认清刻度盘上的最小刻度。

《学生实验：练习使用多用电表》学历案一、实验目标1、了解多用电表的基本结构和功能，认识表盘上各刻度线和量程的含义。

2、学会正确使用多用电表测量电压、电流和电阻。

3、掌握使用多用电表测量二极管的正负极性和好坏。

二、实验原理1、多用电表的基本原理多用电表是一种可以测量多种电学量的仪器，它主要由表头、测量电路和转换开关等部分组成。

表头是一个灵敏电流计，其满偏电流和内阻一般都很小。

测量电路是通过不同的电阻组合来实现不同量程的测量，转换开关用于选择不同的测量功能和量程。

2、测量电压和电流的原理测量电压时，多用电表与被测电路并联，通过表头和分压电阻构成的测量电路，将被测电压按一定比例减小后测量。

测量电流时，多用电表与被测电路串联，通过表头和分流电阻构成的测量电路，将被测电流按一定比例减小后测量。

3、测量电阻的原理测量电阻时，多用电表内部有一个电源，通过表头、调零电阻、测量电阻和电池构成闭合回路。

当红黑表笔短接时，调节调零电阻使表头指针满偏。

当测量未知电阻时，表头指针偏转的角度与通过表头的电流成正比，从而可以根据表盘刻度读出电阻值。

三、实验器材多用电表、干电池、小灯泡、定值电阻、二极管、导线若干四、实验步骤1、观察多用电表的表盘仔细观察多用电表的表盘，了解各刻度线的含义和量程。

注意区分直流电压、直流电流、交流电压、电阻等刻度线。

2、机械调零使用前，先检查表针是否停在左端零刻度处。

若不在，应调节机械调零旋钮，使表针指零。

3、选择测量项目和量程根据被测物理量的性质和大小，选择合适的测量项目和量程。

测量电压时，应选择直流电压档，并根据估计的电压值选择合适的量程；测量电流时，应选择直流电流档，并选择合适的量程；测量电阻时，应选择电阻档，并选择合适的量程。

4、测量电压（1）将多用电表并联在被测电路两端，红表笔接高电势端，黑表笔接低电势端。

（2）读取电压值，注意选择的量程和对应的刻度线。

5、测量电流（1）将多用电表串联在被测电路中，红表笔接电流流入端，黑表笔接电流流出端。

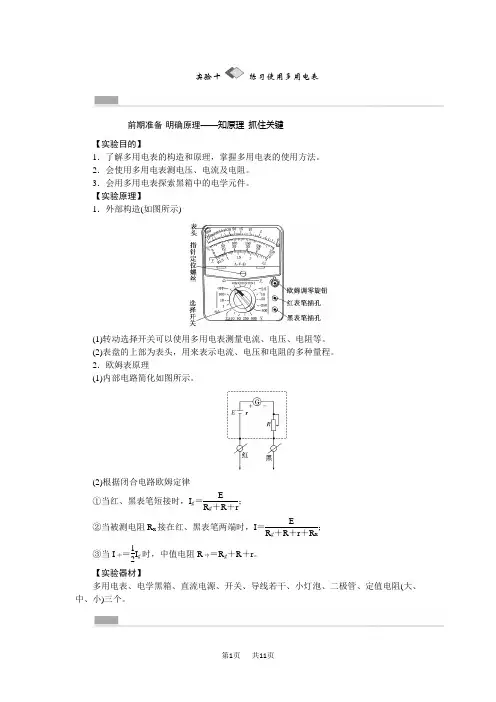

实验十练习使用多用电表前期准备·明确原理——知原理 抓住关键【实验目的】1．了解多用电表的构造和原理，掌握多用电表的使用方法。

2．会使用多用电表测电压、电流及电阻。

3．会用多用电表探索黑箱中的电学元件。

【实验原理】1．外部构造(如图所示)(1)转动选择开关可以使用多用电表测量电流、电压、电阻等。

(2)表盘的上部为表头，用来表示电流、电压和电阻的多种量程。

2．欧姆表原理(1)内部电路简化如图所示。

(2)根据闭合电路欧姆定律①当红、黑表笔短接时，I g ＝E R g ＋R ＋r； ②当被测电阻R x 接在红、黑表笔两端时，I ＝E R g ＋R ＋r ＋R x； ③当I 中＝12I g 时，中值电阻R 中＝R g ＋R ＋r 。

【实验器材】多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个。

再现实验·重视过程——看过程注重数据【实验步骤】1．观察多用电表的外形，认识选择开关对应的测量项目及量程。

2．检查多用电表的指针是否停在表盘刻度左端的零位置。

若不指零，则可用小螺丝刀进行机械调零。

3．将红、黑表笔分别插入“＋”、“－”插孔。

4．按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，闭合开关，测量小灯泡两端的电压。

5．按如图乙所示连好电路，将选择开并置于直流电流挡，闭合开关，测量通过小灯泡的电流。

6．用多用电表测电阻的步骤(1)调整定位螺丝，使指针指向电流的零刻度。

(2)将选择开关置于“Ω”挡的“×1”挡，短接红、黑表笔，调节欧姆调零旋钮，然后断开表笔，再使指针指向“∞”。

(3)将两表笔分别接触阻值为几十欧的定值电阻两端，读出指示的电阻值，然后断开表笔，再与标定值进行比较。

(4)选择开关改置“×100”挡，重新进行欧姆调零。

(5)再将两表笔分别接触标定值为几千欧的电阻两端，读出指示的电阻值，然后断开表笔，与标定值进行比较。

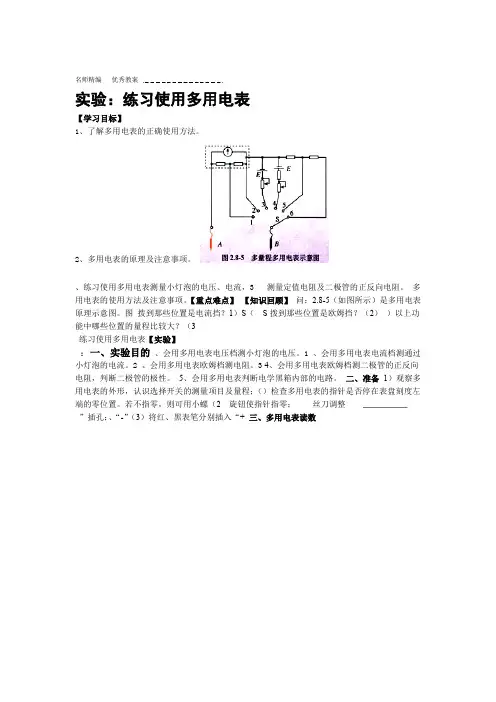

名师精编优秀教案实验：练习使用多用电表【学习目标】1、了解多用电表的正确使用方法。

2、多用电表的原理及注意事项。

、练习使用多用电表测量小灯泡的电压、电流，3 测量定值电阻及二极管的正反向电阻。

多用电表的使用方法及注意事项。

【重点难点】【知识回顾】问：2.8-5（如图所示）是多用电表原理示意图。

图拨到那些位置是电流挡？1）S（S拨到那些位置是欧姆挡？（2））以上功能中哪些位置的量程比较大？（3练习使用多用电表【实验】：一、实验目的、会用多用电表电压档测小灯泡的电压。

1 、会用多用电表电流档测通过小灯泡的电流。

2、会用多用电表欧姆档测电阻。

3 4、会用多用电表欧姆档测二极管的正反向电阻，判断二极管的极性。

5、会用多用电表判断电学黑箱内部的电路。

二、准备1）观察多用电表的外形，认识选择开关的测量项目及量程；（）检查多用电表的指针是否停在表盘刻度左端的零位置。

若不指零，则可用小螺（2 旋钮使指针指零；丝刀调整”插孔；、“-”（3）将红、黑表笔分别插入“+ 三、多用电表读数正在测量中的多用电、下图为—1 表表盘。

挡测量）如果是用直流5mA1（mA。

电流，则读数为挡测量电10V（2）如果是用直流V。

压，则读数为挡测量3）如果是用直流2.5V（。

V 电压，则读数为挡测量电×100?）如果是用（4 ?。

阻，则电阻值为四、实验内容．名师精编优秀教案（一）、用多用电表电压档测小灯泡的电压1、电路图：2、测量：测直流电压时，电表需联到电路中，红表笔接触点的电势应该比黑表笔。

（1）小灯泡正常工作时灯泡两端的电压。

量程。

读数。

（2）外电路断开时，电池的两极间的电压。

量程。

读数。

（3）老师陪同，测量教室插座电压。

量程。

读数。

（二）、用多用电表电流档测通过小灯泡的电流1、电路图：2、测量：测电流时，表需联到电路中，电流应该从表笔流入电表。

小技巧：可用红黑表笔接触电键的两个接线柱，电键断开时，表就串联在电路中了。

（1）小灯泡正常工作时通过灯泡的电流。

姓名：2.9实验：练习使用多用电表学案一、实验目的：（1）学会正确使用多用电表测量电压与电流；（2)学会正确使用多用电表测量二极管的正、反向电阻，知道二极管的导电特性．重、难点：（1）通过对欧姆表的讨论，进一步的提高应用闭合电路欧姆定律分析问题的能力，知道欧姆表测量电阻的原理。

（2）了解并掌握欧姆表的内部结构和刻度特点。

（3）了解多用电表的基本结构，知道多用电表的测量功能。

二、实验原理：1．多用表的使用测量电阻两端的电压用档，测量电路中的电流用档，测量电阻用档．为了使用方便，将这三种表组合在一起，这就是常用的多用表．多用电表的上半部分为，下半部分为，周围标有测量功能的区域及量程．多用表测量前应．如果没有，应用螺丝刀轻轻旋动表盘下中间处的，使指针指零(机械调零)．使用多用表测电阻时，要先，看表针是否指在右端“0”欧姆处，如果没有，应调节使表针指在右端“0”欧姆处．(欧姆调零)由于多用表含有多个电流、电压测量量程及多个电阻测量倍率．在读数时一定要根据量程(倍率)和示数得出正确读数．（注意：①测电流、电压时，旋钮所指数值代表量程；测电阻时，旋钮所指数值代表倍率。

②读数时，指针指在中间刻度附近时，读数最准确。

）2．晶体二极管的单向导电性二极管是用半导体材料制成的电子元件．二极管有二根引线，一根叫，一根叫．二极管具有导电性．给二极管加上正向电压(如图甲所示)，二极管的电阻，像一个接通的开关；给二极管加上反向电压(图乙)，二极管的电阻变得，像一个断开的开关．三、实验器材：多用电表、小灯泡、电池、电键、导线（若干）、二极管四、实验过程、步骤及注意事项：1、认识多用电表面板2、利用多用电表测量小灯泡上的电压(1)将电源、滑动变阻器、小灯泡、开关、导线连成如图中下面的串联电路，使变阻器连入电阻阻值．(2)闭合开关，调节变阻器滑片使灯泡亮度适当．(3)将多用电表的选择开关旋到挡的适当量程．用两表笔分别接触灯泡两端的接线柱，如图所示(注意红表笔接触点的电势应比黑表笔接触点电势高)，根据表盘上相关量程的直流电压标度读出读数，即为小灯泡两端的电压．3、用多用电表测量通过小灯泡的电流(1)仍利用实验2的电路．在灯泡正常发光后将开关断开．再将小灯泡一个接线柱上的导线卸开．(2)将多用电表的选择开关旋到挡的适当量程．将多用电表串联在刚卸开的电路中。

第十一章第5节实验：练习使用多用电表【学习目标】1．认识多用电表表盘刻度和各种测量功能。

2．会使用多用电表测量电压、电流。

3．掌握用多用电表测量二极管的正、反向电阻及一般电阻的方法。

【课前预习】一、认识多用电表1．功能：多用电表可用来测量直流电流、直流电压、交变电流、交变电压以及电阻。

2．外部结构(1)外形图如图所示(2)表的上半部分为表盘，第一条刻度线为电阻的刻度线，第二条为直流电流、电压刻度线，第三条为交流电压2.5V刻度线。

(3)下半部分是选择开关，其周围标有测量功能的区域及量程。

(4)红表笔插入正接柱，黑表笔插入负接柱。

二、使用多用电表1．基本步骤(1)机械调零：使用前应该调整指针定位螺丝，使指针指到零刻度。

(2)选功能及量程：使用时应先将选择开关旋转到与被测物理量对应的位置上并选择合适的量程。

(3)不使用的时候应该把选择开关旋转到OFF位置。

2．测直流电压(相当于电压表)(1)将多用电表的选择开关旋至直流电压挡，所选量程大于所测电压估计值。

(2)将多用电表与所测元件并联，红表笔接触高电势端(电流红进黑出)。

(3)读数：依据刻度盘第二条刻度线读数。

注意：①保证待测外电路是接通的。

②读数时，指针偏到接近满偏位置误差较小。

3．测直流电流(相当于电流表)(1)将多用电表的选择开关旋至直流电流挡，所选量程大于所测电流估计值。

(2)将被测元件的一端从电路中断开，将多用电表在断开处串联在电路中，注意电流从红表笔流入多用电表(电流红进黑出)。

(3)读数：依据刻度盘第二条刻度线读数。

注意：①读数时，直流电流和电压共用第二条刻度线，刻度是均匀的，需按比例计算。

如取5 mA量程读数时可利用满刻度数值为“50”的刻度线，只是“50”相当于“5 mA”。

②读数时，指针偏到接近满偏位置误差较小。

4．测电阻(欧姆表)(1)选挡位：选择适当倍率的欧姆挡，使测量时表针落在刻度盘的中间区域。

(2)欧姆调零：将红、黑表笔短接，调节欧姆调零旋钮，使指针指在右端电阻零刻度处。

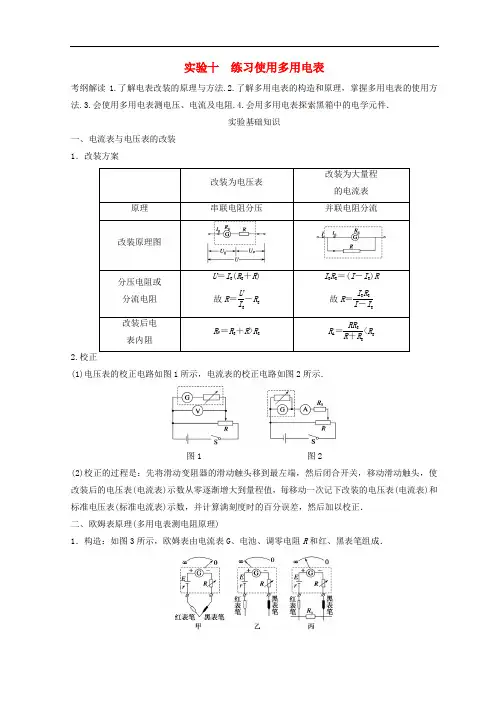

实验十 练习使用多用电表考纲解读1.了解电表改装的原理与方法.2.了解多用电表的构造和原理，掌握多用电表的使用方法.3.会使用多用电表测电压、电流及电阻.4.会用多用电表探索黑箱中的电学元件．实验基础知识一、电流表与电压表的改装1．改装方案2.(1)电压表的校正电路如图1所示，电流表的校正电路如图2所示．图1 图2(2)校正的过程是：先将滑动变阻器的滑动触头移到最左端，然后闭合开关，移动滑动触头，使改装后的电压表(电流表)示数从零逐渐增大到量程值，每移动一次记下改装的电压表(电流表)和标准电压表(标准电流表)示数，并计算满刻度时的百分误差，然后加以校正．二、欧姆表原理(多用电表测电阻原理)1．构造：如图3所示，欧姆表由电流表G 、电池、调零电阻R 和红、黑表笔组成．图3欧姆表内部：电流表、电池、调零电阻串联．外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x .2．工作原理：闭合电路欧姆定律I ＝ER g ＋R ＋r ＋R x .3．刻度的标定：红、黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆调零．(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”．(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”．(图乙)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻值等于欧姆表的内阻值，R x 叫中值电阻． 三、多用电表(1)多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程．(2)外形如图4所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程．图4(3)多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔)．四、二极管的单向导电性1．晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图5甲所示．图52．晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示．3．将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极．基本实验要求1．实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个．2．实验步骤(1)观察：观察多用电表的外形，认识选择开关的测量项目及量程．(2)机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．(3)将红、黑表笔分别插入“＋”、“－”插孔．(4)测量小灯泡的电压和电流①按如图6甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压．图6②按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流．(5)测量定值电阻①根据被测电阻的估计阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆调零旋钮，使指针指在欧姆表的“0”刻度处；②将被测电阻接在两表笔之间，待指针稳定后读数；③读出指针在刻度盘上所指的数值，用读数乘以所选挡位的倍率，即得测量结果；④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．规律方法总结1．多用电表使用注意事项(1)表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”插孔，黑表笔插入“－”插孔，注意电流的实际方向应为“红入”，“黑出”．(2)区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的指针定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆调零旋钮．(3)由于欧姆挡表盘难以估读，测量结果只需取两位有效数字，读数时注意乘以相应挡位的倍率．(4)使用多用电表时，手不能接触表笔的金属杆，特别是在测电阻时，更应注意不要用手接触表笔的金属杆．(5)测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表．(6)测电阻时每换一挡必须重新欧姆调零．(7)使用完毕，选择开关要置于交流电压最高挡或“OFF”挡．长期不用，应把表内电池取出．2．多用电表对电路故障的检测(1)断路故障的检测方法①将多用电表拨到直流电压挡作为电压表使用．a．将电压表与电源并联，若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏．b．在电源完好时，再将电压表与外电路的各部分电路并联．若电压表示数等于电源电动势，则说明该部分电路中有断点．②将多用电表拨到直流电流挡作为电流表使用，将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路．③用欧姆挡检测将各元件与电源断开，然后接到红、黑表笔间，若有阻值(或有电流)说明元件完好，若电阻无穷大(或无电流)说明此元件断路．不能用欧姆表检测电源的情况．(2)短路故障的检测方法①将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路．②用电流表检测，若串联在电路中的电流表示数不为零，故障应是短路．考点一多用电表的使用例1 (1)某同学使用多用电表粗略测量一定值电阻的阻值，先把选择开关旋到“×1k”挡位，测量时指针偏转如图7所示，请你简述接下来的测量操作过程：图7①________________________________________________________________________；②________________________________________________________________________；③________________________________________________________________________；④测量结束后，将选择开关旋到“OFF”挡．(2)接下来采用“伏安法”较准确地测量该电阻的阻值，所用实验器材如图8所示，其中电压表内阻约为5kΩ，电流表内阻约为5Ω，图中部分电路已经连接好，请完成实验电路的连接．图8(3)如图9是一个多量程多用电表的简化电路图，测量电流、电压和电阻各有两个量程，当转换开关S旋到位置3时，可用来测量________；当S旋到位置________时，可用来测量电流，其中S旋到位置________时量程较大．图9答案(1)①断开待测电阻，将选择开关旋到“×100”挡②将两表笔短接，调节欧姆调零旋钮，使指针指向“0Ω”③再接入待测电阻，将指针示数×100，即为待测电阻阻值(2)如图所示(3)电阻1、2 1变式题组1．[多用电表的原理及使用](2013·新课标Ⅱ·23)某同学用量程为1mA、内阻为120Ω的表头按图10(a)所示电路改装成量程分别为1V和1A的多用电表．图中R1和R2为定值电阻，S为开关．回答下列问题：图10(1)根据图(a)所示的电路，在图(b)所示的实物图上连线．(2)开关S闭合时，多用电表用于测量__________(填“电流”、“电压”或“电阻”)；开关S断开时，多用电表用于测量__________(填“电流”、“电压”或“电阻”)．(3)表笔A应为________色(填“红”或“黑”)．(4)定值电阻的阻值R1＝________Ω，R2＝________Ω.(结果保留三位有效数字)答案(1)如图所示(2)电流电压(3)黑(4)1.00 880解析(2)开关闭合时，多用电表的内阻较小，为等效电流表；开关断开时，多用电表的内阻较大，为等效电压表．(3)电流由红表笔流入，由题图(a)可看出表头右端为“＋”，故表笔A为黑表笔．(4)设表头的内阻为r，满偏电流为I g，由欧姆定律可知I g(R2＋r)＝1V，I g(R2＋r)＝(1－I g)R1，解得R1＝1.00Ω，R2＝880Ω.2．[多用电表的使用](2013·上海·27)为确定某电子元件的电气特性，做如下测量：(a)(b)图11(1)用多用电表测量该元件的电阻，选用“×100”倍率的电阻挡测量，发现多用电表指针偏转过大，因此需选择“________”倍率的电阻挡(填：“×10”或“×1k”)，并________再进行测量，多用电表的示数如图11(a)所示，测量结果为________Ω.(2)将待测元件(额定电压9V)、蓄电池、滑动变阻器、电流表、多用电表、开关及若干导线连接成电路如图(b)所示，添加连线，使电路能测量该元件完整的伏安特性．本实验中使用多用电表测电压，多用电表的选择开关应调到________挡(填：“直流电压10V”或“直流电压50V”)．答案×10 欧姆调零70(2)电路如图直流电压10V考点二多用电表的读数例2 如图12所示为多用电表的刻度盘．若选用倍率为“×100”的欧姆挡测电阻时，表针如图所示，则：图12(1)所测电阻的阻值为________Ω；如果要用此多用电表测量一个阻值约为2.0×104Ω的电阻，为了使测量结果比较精确，应选用的欧姆挡是________(选填“×10”、“×100”或“×1k ”)．(2)用此多用电表进行测量，当选用量程为50mA 的直流电流挡测量电流时，表针指于图示位置，则所测电流为______mA ；当选用量程为250mA 的直流电流挡测量电流时，表针指于图示位置，则所测电流为________mA.(3)当选用量程为10V 的直流电压挡测量电压时，表针也指于图示位置，则所测电压为________V. 解析 (1)欧姆表读数：对应最上一行刻度值为15，倍率为“×100”，读数为1.5×103Ω；测阻值为2.0×104Ω电阻时应选“×1k ”倍率的欧姆挡．(2)选50mA 的直流电流挡，则每一大格表示10mA ，每一小格表示1mA ，测量的精确度为1mA ，应估读到0.1mA(此时为110估读)，指针对应的读数为30.8mA ；选择量程为250mA 的直流电流挡，则每一大格表示50mA ，每一小格表示5mA ，测量的精确度为5mA ，应估读到1mA(此时为15估读)，指针对应的读数为154mA.(3)选择10V 的直流电压挡，则每一大格表示2V ，每一小格表示0.2V ，测量的精确度为0.2V ，应估读到0.1V(此时应为12估读)，指针对应的读数为6.2V. 答案 (1)1.5×103 ×1k (2)30.8(30.7～30.9都正确) 154 (3)6.2变式题组3．[多用电表的读数]多用电表表头的示意图如图13所示．在正确操作的情况下：图13(1)若选择开关的位置如a箭头所示，则测量的物理量是________，测量结果为________．(2)若选择开关的位置如b箭头所示，则测量的物理量是________，测量结果为________．(3)若选择开关的位置如c箭头所示，则测量的物理量是________，测量结果为________．(4)若选择开关的位置如c箭头所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该依次为：____________，____________，_____________.(5)全部测量结束后，应把选择开关拨到______或者______．(6)无论用多用电表进行何种测量(限于直流)，电流都应该从______色表笔经______插孔流入电表．答案(1)直流电压 1.20V (2)直流电流48mA(3)电阻 1.6kΩ(4)改用“×1k”倍率重新欧姆调零测量、读数(5)OFF挡交流电压最高挡(6)红正4．[多用电表的使用和读数]某学生实验小组利用如图14所示电路，测量多用电表内电池的电动势和电阻“×1k”挡内部电路的总电阻．使用的器材有：图14多用电表；电压表：量程5V，内阻十几千欧；滑动变阻器：最大阻值5kΩ；导线若干．回答下列问题：(1)将多用电表挡位调到电阻“×1k”挡，再将红表笔和黑表笔__________，调欧姆零点．(2)将图14中多用电表的红表笔和________(填“1”或“2”)端相连，黑表笔连接另一端．(3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图15甲所示，这时电压表的示数如图乙所示．多用电表和电压表的读数分别为________kΩ和________V.图15(4)调节滑动变阻器的滑片，使其接入电路的阻值为零．此时多用电表和电压表的读数分别为12k Ω和4.00V ．从测量数据可知，电压表的内阻为________k Ω.(5)多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图16所示．根据前面的实验数据计算可得，此多用电表内电池的电动势为________V ，电阻“×1k ”挡内部电路的总电阻为________k Ω.图16答案 (1)短接 (2)1 (3)15 3.60 (4)12(5)9.00 15解析 (1)使用多用电表测电阻时，换挡后需重新进行欧姆调零，故应将两表笔短接．(2)电流应从多用电表的红表笔流入、黑表笔流出，故红表笔应接“1”．(3)从题图甲可以看出多用电表中的指针指向表盘最上行刻度15位置，电阻挡为“×1k ”，故读数为15k Ω；由于电压表量程为5V ，电压表中的指针所指位置为3.60，故读数为3.60V.(4)当滑动变阻器连入电路中的电阻为零时，多用电表读数即为电压表内阻，所以电压表内阻为12k Ω.(5)设多用电表内电池的电动势为E 、多用电表的内阻为R ，由(3)、(4)问可知ER ＋15k Ω＝3.60V 12k Ω，ER ＋12k Ω＝4.00V 12k Ω，两式联立解得：E ＝9.00V ，R ＝15k Ω.欧姆表刻度盘特点及多用电表读数技巧(1)欧姆表刻度盘不同于电压、电流刻度盘①左∞右0：电阻无限大与电流、电压零刻度重合，电阻零刻度与电流、电压最大刻度重合． ②刻度不均匀：左密右疏．③欧姆挡是倍率挡，即读出的示数应再乘以该挡的倍率．电流、电压挡是量程范围挡．在不知道待测电阻的估计值时，应先从小倍率开始，熟记“小倍率小角度偏，大倍率大角度偏”(因为欧姆挡的刻度盘上越靠左读数越大，且测量前指针指在左侧“∞”处)．(2)读数技巧①欧姆表的读数a ．为了减小读数误差，指针应指在表盘13到23的部分，即中央刻度附近．b ．除非指针所在刻度盘处每个小格表示1Ω时，要估读到下一位，其余情况都不用估读．c ．电阻值等于指针示数与所选倍率的乘积．②测电压、电流时的读数，要注意其量程，根据量程确定精确度，精确度是1、0.1、0.01时要估读到下一位，精确度是2、0.02、5、0.5时，不用估读到下一位．考点三 用多用电表检查电路故障例3 在如图17所示的电路中，四节干电池串联作为电源，小灯泡A 、B 的规格均为“3.8V 0.3A ”，合上开关S 后，无论怎样移动滑动变阻器的滑片，A 、B 灯都不亮．图17(1)用多用电表的直流电压挡检查故障．①选择开关置于下列量程的________挡较为合适(用字母序号表示)．A ．2.5VB ．10VC ．50VD ．250V②测得c 、d 间电压约为5.8V ，e 、f 间电压为0，则故障是( )A ．A 灯丝断开B ．B 灯丝断开C ．d 、e 间连线断开D ．B 灯被短路(2)接着利用欧姆表的“×1”挡测电阻，欧姆表经过欧姆调零．①测试前，一定要将电路中的开关S____________；②测c 、d 间和e 、f 间的电阻时，某次测量结果如图18所示，读数为________Ω，此时测量的是______间电阻．根据小灯泡的规格计算出的电阻为________Ω，它不等于测量值，原因是：________________________________________________________________________.图18解析 (1)①因电源为四节干电池，故电动势E ＝6V ，则多用电表应选直流电压10V 挡较合适；②因c 、d 间电压为5.8V ，而e 、f 间电压为零，故应为A 灯丝断开，B 灯丝良好．(2)用欧姆表测电路中电阻的阻值时，一定要将电路断开；由题图读数知电阻的阻值为6Ω，应为灯泡B 的阻值，即测量的为e 、f 间电阻；由R ＝U I得R ≈12.7Ω，与欧姆表测得的阻值相差较大，是因为欧姆表测得的电阻的阻值是小灯泡未通电工作时的阻值，温度较低，电阻率偏小，阻值偏小．答案(1)①B ②A (2)①断开②6 e、f12.7 欧姆表测量时小灯泡未工作，小灯泡温度低，电阻小变式题组5．[用欧姆表检查电路故障](1)某同学按如图19所示的电路图连接元件后，闭合开关S，发现A、B灯都不亮，该同学用多用电表的欧姆挡检查电路的故障，检查前，应将开关S________.(填“闭合”或“断开”)图19(2)若(1)中同学检查结果如下表所示，由此可以确定( )A.灯A断路B．灯B断路C．灯A、B都断路D．d、e间导线断路答案(1)断开(2)D解析(1)用多用电表的欧姆挡检查电路的故障需将电路断开．(2)b、f之间电阻无穷大说明b、f间有断路，b、e之间电阻无穷大说明b、e间有断路，d、e之间电阻无穷大说明d、e间有断路，b、d之间电阻有一定的数值，说b、d之间没有断路，所以断路在d、e之间．6．[用多用电表检查电路故障]在测定金属丝电阻率的实验中，某同学连接电路如图20所示．闭合开关后，发现电路有故障(已知电源、电表和导线均完好，电源电动势为E)：图20(1)若电流表示数为零、电压表示数为E，则发生故障的是________(填“待测金属丝”、“滑动变阻器”或“开关”)．(2)若电流表、电压表示数均为零，该同学利用多用电表检查故障．先将选择开关旋至________挡(填“欧姆×100”、“直流电压10V”或“直流电流2.5mA”)，再将________(填“红”或“黑”)表笔固定在a接线柱，把另一支表笔依次接b、c、d接线柱．若只有滑动变阻器断路，则多用电表的示数依次是________、________、________.答案(1)待测金属丝(2)直流电压10V 红0 E E解析(1)电流表示数为零，说明电路断路，由于电压表示数为E，说明电压表两端与电源相连，因而待测金属丝断路．(2)判断电路故障问题，应利用多用电表的直流电压挡，电流应从多用电表的红表笔流入多用电表，因而红表笔应与a接线柱相连，当只有滑动变阻器断路时，黑表笔接b时，多用电表不能与电源形成闭合回路，示数为零，黑表笔接c、d时，多用电表与电源两极相连，示数为电源电动势E.考点四用多用电表探索黑箱内的电学元件例4 如图21所示的黑箱中有三只完全相同的电学元件，小明使用多用电表对其进行探测．图21(1)在使用多用电表前，发现指针不在左边“0”刻度线处，应先调整图22中多用电表的________(选填“A”、“B”或“C”)．图22(2)在用多用电表的直流电压挡探测黑箱a、b接点间是否存在电源时，一表笔接a，另一表笔应________(选填“短暂”或“持续”)接b，同时观察指针偏转情况．(3)在判定黑箱中无电源后，将选择开关旋至“×1”挡，调节好多用电表，测量各接点间的阻值．测量中发现，每对接点间正、反向阻值均相等，测量记录如下表．两表笔分别接a、b时，多用电表的示数如图17所示．请将记录表补充完整，并画出一种可能的电路.解析(1)(2)使用多用电表测量电压时，为保证电表不被损坏往往要进行试触，即让两表笔进行短暂接触，观察指针偏转情况，若持续接触则有可能损坏电表．(3)黑箱中无电源且每对接点间正、反阻值相等，由多用电表读数可知所缺数据为5Ω，由a、b 间电阻阻值为5Ω，a、c间为10Ω，b、c间为15Ω知，电路为a、b间阻值为5Ω的电阻与a、c间阻值为10Ω的电阻串联而成，故可能的电路图如图所示．答案(1)A (2)短暂(3)5 见解析图变式题组7．[多用电表的读数及对黑箱的探索]如图23所示为一黑箱装置，盒内有由两节干电池和几个电阻等元件组成的电路，a、b为黑箱的两个输出端，a端连接盒内电池的正极．图23(1)为了探测黑箱，某同学准备进行以下几步测量：①用多用电表的欧姆挡测量a、b间的电阻．②用多用电表的直流电压挡测量a、b间的输出电压．③用多用电表的直流电流挡测量a、b间的输出电流．你认为以上测量中不妥的有________(填序号)，理由是_________________________________________________________________________________________________.(2)若他用多用电表测其电阻，已经调零且选择开关指向欧姆挡“×10”挡位，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的“________”(选填“×100”或“×1”)倍率的挡位；调零后测量，其表盘及指针所指位置如图24所示，则此段电阻丝的电阻为________Ω.图24答案 (1)①、③ ①用欧姆挡不能直接测量带电源电路的电阻，③用直流电流挡直接测量可能会造成电源短路(2)×1 128．[用多用电表探索黑箱内的电学元件]在黑箱内有一由四个阻值相同的电阻构成的串、并联电路，黑箱面板上有三个接线柱1、2和3.用欧姆表测得1、2接线柱之间的电阻为1Ω，2、3接线柱之间的电阻为1.5Ω，1、3接线柱之间的电阻为2.5Ω.(1)在虚线框中画出黑箱中的电阻连接方式；(2)如果将1、3接线柱用导线连接起来，1、2接线柱之间的电阻为________Ω.答案 (1)见解析图 (2)0.6解析 (1)根据已知1、2间电阻为1Ω，2、3间电阻为1.5Ω，1、3间电阻为2.5Ω，可画出电阻的连接方式如下：(2)若将1、3用导线连接起来，则等效电路图为：故R 12＝1×1.51＋1.5Ω＝0.6Ω.。

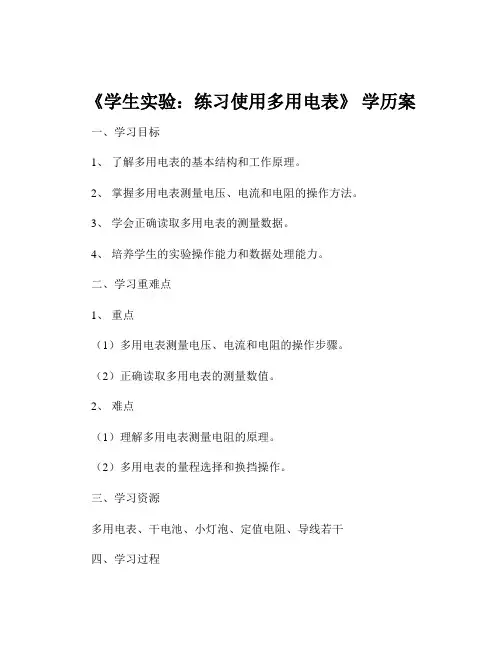

《学生实验：练习使用多用电表》学历案一、学习目标1、了解多用电表的基本结构和工作原理。

2、掌握多用电表测量电压、电流和电阻的操作方法。

3、学会正确读取多用电表的测量数据。

4、培养学生的实验操作能力和数据处理能力。

二、学习重难点1、重点（1）多用电表测量电压、电流和电阻的操作步骤。

（2）正确读取多用电表的测量数值。

2、难点（1）理解多用电表测量电阻的原理。

（2）多用电表的量程选择和换挡操作。

三、学习资源多用电表、干电池、小灯泡、定值电阻、导线若干四、学习过程1、知识回顾（1）复习初中所学的电流表、电压表的使用方法和读数规则。

（2）回顾电阻的概念和测量电阻的基本方法。

2、多用电表的结构和原理（1）观察多用电表的表盘，认识刻度线和量程选择开关。

（2）讲解多用电表测量电压、电流和电阻的原理。

3、测量电压（1）将多用电表的量程选择开关拨到合适的电压量程。

（2）将红、黑表笔分别接触电源的正、负极，读取电压数值。

4、测量电流（1）将多用电表串联在电路中，选择合适的电流量程。

（2）闭合电路，读取电流数值。

5、测量电阻（1）将多用电表的量程选择开关拨到电阻量程。

（2）进行欧姆调零，使指针指在欧姆刻度线的零刻度处。

（3）将红、黑表笔分别接触电阻的两端，读取电阻数值。

6、数据记录与处理（1）设计实验数据记录表格，记录测量的电压、电流和电阻值。

（2）对测量数据进行分析和处理，计算平均值和误差。

7、误差分析（1）讨论可能导致测量误差的原因，如量程选择不当、读数误差等。

（2）提出减小误差的方法和措施。

8、实验拓展（1）尝试用多用电表测量二极管的正反向电阻。

（2）探究不同电阻值对电路中电流和电压的影响。

五、学习评价1、完成实验操作，能够正确使用多用电表测量电压、电流和电阻。

2、准确记录实验数据，并能进行合理的处理和分析。

3、能够对实验中的误差进行分析，并提出改进措施。

4、积极参与实验讨论，能够与同学合作完成实验任务。

六、课后作业1、完成实验报告，总结实验过程中的收获和体会。

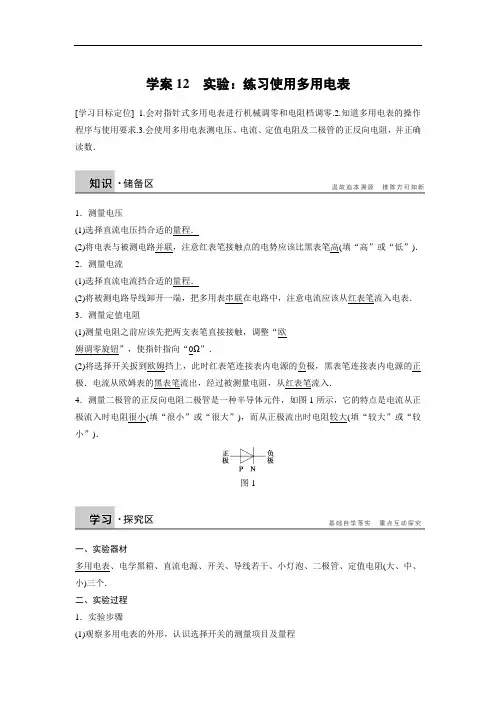

学案12实验：练习使用多用电表[学习目标定位] 1.会对指针式多用电表进行机械调零和电阻档调零.2.知道多用电表的操作程序与使用要求.3.会使用多用电表测电压、电流、定值电阻及二极管的正反向电阻，并正确读数．1．测量电压(1)选择直流电压挡合适的量程．(2)将电表与被测电路并联，注意红表笔接触点的电势应该比黑表笔高(填“高”或“低”)．2．测量电流(1)选择直流电流挡合适的量程．(2)将被测电路导线卸开一端，把多用表串联在电路中，注意电流应该从红表笔流入电表．3．测量定值电阻(1)测量电阻之前应该先把两支表笔直接接触，调整“欧姆调零旋钮”，使指针指向“0Ω”．(2)将选择开关扳到欧姆挡上，此时红表笔连接表内电源的负极，黑表笔连接表内电源的正极．电流从欧姆表的黑表笔流出，经过被测量电阻，从红表笔流入．4．测量二极管的正反向电阻二极管是一种半导体元件，如图1所示，它的特点是电流从正极流入时电阻很小(填“很小”或“很大”)，而从正极流出时电阻较大(填“较大”或“较小”)．图1一、实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个．二、实验过程1．实验步骤(1)观察多用电表的外形，认识选择开关的测量项目及量程(2)测电压、电流①检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．②将红、黑表笔分别插入“＋”“－”插孔．③如图2甲所示连好电路，将多用电表选择开关置于直流电压挡，测量小灯泡两端的电压．④如图乙所示连好电路，将多用电表选择开关置于直流电流挡，测量通过小灯泡的电流．图2(3)测电阻①机械调零：使用前若指针没有停在左端“0”位置，要用螺丝刀转动调零定位螺丝，使指针指零.②选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位.③欧姆调零：将红、黑表笔短接，调整调零电阻旋钮，使指针指在表盘右端“0”刻度处．④测量读数：将两表笔分别与待测电阻的两端接触，指针示数乘以量程倍率即为待测电阻阻值．⑤测另一电阻时重复②③④.⑥实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡．(4)研究二极管的单向导电性①测正向电阻：将多用电表的选择开关旋至低倍率(填“低倍率”或“高倍率”)的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的正极，红表笔接触二极管的负极，把读得的欧姆数乘以欧姆挡的倍率，即为二极管的正向电阻．②测反向电阻：将多用电表的选择开关旋至高倍率(填“低倍率”或“高倍率”)的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的负极，红表笔接触二极管的正极，把读得的欧姆数乘以欧姆挡的倍率，即为二极管的反向电阻．三、注意事项1．电流都是从红表笔流入，从黑表笔流出．2．电压、电流的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少，及应读到的有效数字位数．3．测电阻时注意：(1)测电阻必须把待测电阻隔离．(2)两个调零过程，切记换挡需进行欧姆调零．(3)读数时应乘以相应的倍率．(4)合理选择量程，使指针尽可能指在中值附近．(5)欧姆表的表盘刻度不均，一般不估读．(6)电池用旧后，电动势会变小，内电阻会变大，致使电阻测量值偏大，要及时换电池．一、多用电表的使用例1为确定某电子元件的电气特性，做如下测量．(1)用多用表测量该元件的电阻，选用“×100”倍率的电阻挡测量，发现多用表指针偏转过大，因此需选择____________倍率的电阻挡(填：“×10”或“×1k”)，并________再进行测量，多用表的示数如图3所示，测量结果为________Ω.图3(2)将待测元件(额定电压9 V)、蓄电池、滑动变阻器、电流表、多用表、电键及若干导线连接成电路如图4所示．添加连线，使电路能测量该元件完整的伏安特性．图4本实验中使用多用表测电压，多用表的选择开关应调到________挡(填：“直流电压10 V”或“直流电压50 V”)．解析(1)用多用表测量该元件的电阻，选用“×100”倍率的电阻挡测量，发现多用表指针偏转过大，说明电阻较小，因此需选择×10倍率的电阻挡，并欧姆调零后再进行测量，多用表的示数如题图所示，测量结果为70 Ω.(2) 要测量该元件完整的伏安特性，必须连接成分压电路．本实验中使用多用表测电压，多用表的选择开关应调到直流电压10 V挡．答案(1)×10欧姆调零70(2)电路如图所示直流电压10 V针对训练如图5所示为多用电表的示意图，试回答下列问题：图5(1)当选择开关位置旋至“mA”挡中的“10”挡位时，则测量的是________________．(2)当选择开关位置旋至“V”挡中的“50”挡位时，则测量的是______________________．(3)当选择开关位置旋至“Ω”挡中的“×100”挡位时，则测量的电阻大小等于____________________．(4)当选择开关位置旋至“Ω”挡中的“×100”挡位时，正确操作后发现指针的偏转角很小，那么正确的操作步骤依次是：①__________，②__________，③____________.(5)无论用多用电表进行何种(直流)操作测量，电流都应该是从__________表笔经____________插孔流入电表．答案(1)量程为0～10 mA的直流电流(2)量程为0～50 V的直流电压(3)读数×100(4)①换挡位“×1 k”②将表笔短接重新进行调零③将电阻与其他元件断开后进行测量(5)红“＋”解析当多用电表的选择开关置于相应的物理量区域时，多用电表就可以测量该量，测量电流、电压时开关所指的数值就是所测量的量程，需要注意的是：由于测电阻的原理和测电流、电压的原理不同，当选择开关在测电阻区域时，对应的数值是倍率，而不是量程．当然，倍率越大，测量的电阻也就越大；倍率越小，测量的电阻就越小．由于测电阻是根据闭合电路的欧姆定律，每次换挡位时，都会改变闭合电路的阻值，因此换挡位后必须进行欧姆调零．多用电表在测量时，红表笔要插入“＋”插孔，黑表笔要插入“－”插孔，这样，在测量电路中，电流应从红表笔流入．二、多用电表的读数例2如图6所示为一多用电表表盘．图6(1)如果用直流10 V挡测量电压，则读数为______ V.(2)如果用直流100 mA挡测量电流，则读数为________ mA.(3)如果用×100挡测电阻，则读数为________ Ω.解析电压、电流读数时用中间刻度线，电压表读数为6.6 V，电流表读数为66 mA，欧姆表读数时用上面刻度线，读数为800 Ω.答案(1)6.6(2)66(3)800一多用电表的工作状态如图7所示，则此时的测量值为__________，如果选择开关指在底部250挡，则此时的测量值为__________，选择开关指在底部10挡的测量值应该是__________，选择开关指在左侧100挡处测量值应该为__________，如果指在左侧10挡处测量值应该为__________，在测量电阻时，要想使指针向左侧偏转一些，应该把选择开关换选________的挡位(填“更大”或“更小”)，而在换挡之后重新测量之前要重新进行________．图7答案 4 Ω200 V8 V80 mA8 mA更小欧姆调零解析题图中选择开关指在欧姆表×1挡时，仔细观察指针指的刻度可以知道，两个刻度表示1Ω，可以读出示数为4，电阻值为4×1Ω＝4 Ω.当选择开关指在底部250挡时测的是直流电压，且量程为250 V，应该读中间均匀刻度线，可选0～250这组数值来读，读得电压为200 V．选择开关指在底部10挡时测的也是直流电压，且量程为10 V．可选0～10这组数值来读，读得电压为8 V．选择开关指在左侧100挡时测的是直流电流，且量程为100 mA，也应读中间均匀刻度线，可选0～10这组数值来读，读得电流为8×10 mA＝80 mA.选择开关指在左侧10挡时测的是直流电流，且量程为10 mA.可选0～10这组数值来读，读得电流为8 mA.在测量电阻时，要想使指针向左侧偏转一些，即使电阻在盘上的指示值大一些，应该把选择开关换选更小的挡位，而在换挡之后重新测量之前要重新进行欧姆调零．1．甲、乙两同学使用多用电表欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1 k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零．则以下说法正确的是()A．甲选挡错误，而操作正确B．乙选挡正确，而操作错误C．甲选挡错误，操作也错误D．乙选挡错误，而操作正确答案 D解析在使用多用电表的欧姆挡时一定要先进行欧姆调零，再测量；同时为了减小误差，要尽量使指针指在中间刻度附近，即要合理地选择倍率挡位．2.如图1所示，电路中有三根导线，其中一根是断的，电源、电阻R1、R2及另外两根导线是好的．为了查出断导线，某学生想先用多用电表的红表笔连接在电源的正极a，再将黑表笔连接在电阻R1的b端和R2的c端，并观察多用电表指针的示数．下列选项中符合操作规程的是()图1A．直流10 V挡B．直流0.5 A挡C．直流2.5 V挡D．欧姆挡答案 A解析因为被检测的电路为含电源电路，所以选用欧姆挡一定不行．由于电路中电源电动势为6 V，所以选用直流2.5 V挡也不安全．估测电路中电流的最大值可能为I m＝ER2＝65A＝1.2A，所以选用直流0.5 A挡也不对，只能选用直流10 V挡．故正确答案为A.3．某同学用多用电表测量二极管的反向电阻．完成下列测量步骤：(1)检查多用电表的机械零点．(2)将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至欧姆挡适当的量程处．(3)将红、黑表笔________，进行欧姆调零．(4)测反向电阻时，将________表笔接二极管正极，将________表笔接二极管负极，读出电表示数．(5)为了得到准确的测量结果，应让电表指针尽量指向表盘________(填“左侧”、“右侧”或“中央”)，否则，在可能的条件下，应重新选择量程，并重复步骤(3)、(4)．(6)测量完成后，将选择开关拨向________位置．答案(3)短接(4)红黑(5)中央(6)OFF挡解析用多用电表测二极管的反向电阻，应将黑表笔接二极管的负极．选择欧姆挡位后将红、黑表笔短接进行调零，使指针指在最右端零位置处．为测量准确应使指针尽量指向表盘的中央．测量完毕后，应将选择开关拨向OFF挡．4．如图2所示为一正在测量中的多用电表表盘．图2(1)如果是用直流10 V挡测量电压，则读数为______ V.(2)如果是用×100 Ω挡测量电阻，则读数为______ Ω.(3)如果是用直流5 mA挡测量电流，则读数为______ mA.答案(1)6.6(2)800(3)3.35．(1)如图3所示为多用电表的示意图，其中S、K、T为三个可调节的部件，现用此电表测量一阻值约为20 Ω～30 Ω的定值电阻，某些操作步骤如下：图3①调节可调节部件S，使电表指针停在____________位置；(选填“电流0刻度”、“欧姆0刻度”)②调节可调节部件K，使它在尖端指向欧姆档____________位置；(选填“×1 K”、“×100”、“×10”、“×1”)③将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调节部件____________________，使电表指针指向__________________位置．(选填“电流0刻度”、“欧姆0刻度”)(2)欧姆表调零后，用“×10”档测量另一个阻值未知的电阻，发现指针偏转角度很小，则下列说法和做法中正确的是()A．这个电阻的阻值很小B．这个电阻的阻值很大C．为测得更准确些，应当换用“×1”档，并且重新调零后进行测量D．为测得更准确些，应当换用“×100”档，并且重新调零后进行测量答案(1)①电流0刻度②×1③T欧姆0刻度(2)BD解析(1)①使用多用电表时，首先进行机械调零，调节可调节部件S，使电表指针停在电流表、电压表的零刻度(或表盘左边的零刻度)的位置；②选择合适的档位；因电阻约为20 Ω～30 Ω，则选择“×1”即可；③选档后进行欧姆调零；将红、黑表笔分别插入“＋”、“－”插孔，笔尖相互接触，调节可调节部件T，使电表指针指向表盘右边的欧姆档零刻度位置．(2)偏转角度小，说明电流小，则电阻大，故A错误，B正确；因是大电阻，则要换档位大一些即换“×100”档．每次换档后要重新进行欧姆调零，故C错误，D正确．。

第十一章电路及其应用第五节实验：练习使用多用电表教学目标：1．通过实际操作学会使用多用电表，测量电压、电流和电阻．2．通过阅读会用多用电表测量二极管的正、反向电阻，并据此判断二极管的正、负极．3．通过练习会用多用电表探索黑箱中的电学元件．教学重难点：多用电表的操作及未知元器件的判断一、回顾、导入、板书课题回顾：串并联电路以及电表的原理结构。

导入：多用电表是电流表、电压表、欧姆表的集成，在生活中应用很广泛，通过选用不同的档位测量不同的元器件，本节课要学习的就是多用电表的操作。

二、学习目标1.会根据测量需要正确选择多用电表档位，学会使用多用电表，测量电压、电流和电阻．2.会用多用电表测量二极管的正、反向电阻，并据此判断二极管的正、负极．三、学生自学、独立思考认真阅读课本P72-P73内容，标记出知识点，找出自己的疑惑点四、自学指导1.阅读课本72页认识都用电表部分，了解都用电表的原理2.阅读课本72页测量小灯泡的电压部分，学会测量用电器的电压3.阅读课本73页测量通过小灯泡的电流部分，学会测量用电器的电流4.阅读课本73页测量定值电阻部分，思考以下问题①什么是欧姆调零？什么时候需要欧姆调零？②不确定待测阻值的情况下，欧姆表应选用大量程还是小量程？③欧姆表的指针应在刻度盘的那一部分读数误差小？测量电阻的步骤和注意事项5.阅读课本做一做，测量二极管的正反向电阻部分，思考以下问题二极管的特点？欧姆表中的电流方向?如何测正向电阻、反向电阻？五、自学展示、精讲点拨2．测电压(1)选择直流电压挡合适的量程。

(2)将电表与被测电路并联，注意红表笔接触点的电势要比黑表笔高。

(3)读数时，首先要认清刻度盘上的最小刻度。

3．测电流(1)选择直流电流挡合适的量程。

(2)将被测电路导线卸开一端，把多用表串联在电路中。

注意使电流从红表笔流入电表。

4．测电阻(1)将选择开关扳到欧姆挡上，此时红表笔连接表内电源的负极，黑表笔连接表内电源的正极。

名师精编优秀教案实验：练习使用多用电表【学习目标】1、了解多用电表的正确使用方法。

2、多用电表的原理及注意事项。

、练习使用多用电表测量小灯泡的电压、电流，3 测量定值电阻及二极管的正反向电阻。

多用电表的使用方法及注意事项。

【重点难点】【知识回顾】问：2.8-5（如图所示）是多用电表原理示意图。

图拨到那些位置是电流挡？1）S（S拨到那些位置是欧姆挡？（2））以上功能中哪些位置的量程比较大？（3练习使用多用电表【实验】：一、实验目的、会用多用电表电压档测小灯泡的电压。

1 、会用多用电表电流档测通过小灯泡的电流。

2、会用多用电表欧姆档测电阻。

3 4、会用多用电表欧姆档测二极管的正反向电阻，判断二极管的极性。

5、会用多用电表判断电学黑箱内部的电路。

二、准备1）观察多用电表的外形，认识选择开关的测量项目及量程；（）检查多用电表的指针是否停在表盘刻度左端的零位置。

若不指零，则可用小螺（2 旋钮使指针指零；丝刀调整”插孔；、“-”（3）将红、黑表笔分别插入“+ 三、多用电表读数正在测量中的多用电、下图为—1 表表盘。

挡测量）如果是用直流5mA1（mA。

电流，则读数为挡测量电10V（2）如果是用直流V。

压，则读数为挡测量3）如果是用直流2.5V（。

V 电压，则读数为挡测量电×100?）如果是用（4 ?。

阻，则电阻值为四、实验内容．名师精编优秀教案（一）、用多用电表电压档测小灯泡的电压1、电路图：2、测量：测直流电压时，电表需联到电路中，红表笔接触点的电势应该比黑表笔。

（1）小灯泡正常工作时灯泡两端的电压。

量程。

读数。

（2）外电路断开时，电池的两极间的电压。

量程。

读数。

（3）老师陪同，测量教室插座电压。

量程。

读数。

（二）、用多用电表电流档测通过小灯泡的电流1、电路图：2、测量：测电流时，表需联到电路中，电流应该从表笔流入电表。

小技巧：可用红黑表笔接触电键的两个接线柱，电键断开时，表就串联在电路中了。

（1）小灯泡正常工作时通过灯泡的电流。

实验:练习使用多用电表【学习目标】一、知识与技能:1．了解多用电表的外部结构和欧姆挡的原理。

2．通过在实验探究中学会操作和使用多用电表,知道多用电表的使用规则及使用的注意事项。

3．学会应用多用电表测量电压、电流和电阻。

二、过程与方法:1．通过对欧姆表原理的分析,提高综合应用知识解决问题的能力。

2．通过应用多用电表测量电阻、电压和电流,培养动手实践能力。

三、情感态度及价值观:运用多用电表进行一定的探究活动,提高应用物理知识解决实际问题的能力。

【学习重点】多用电表正确使用的方法和读数。

【学习难点】多用电表中的欧姆挡的原理和使用。

【学习过程】一、复习回顾电表的改装——电压表:______________________________ R=_________电表的改装——电流表:______________________________ R=_________二、新课学习（一）认识多用电表1．了解多用电表的外形以及关键部件（1）交流与讨论:欧姆表、交直流电压电流表、交流2.5V电压表表盘各有什么特点?欧姆表:______________________________________________________________直流电压表:__________________________________________________________交流电压表:__________________________________________________________（2）检查多用电表的指针是否停在表盘刻度_______的零位置。

若不指零,则可用小螺丝刀调整__________________使指针指零；（3）将红插入_______插孔、黑表笔插入_______插孔。

2．了解多用电表的原理思考:（1）开关S调到哪两个位置上多用电表测量的是电流?哪个位置量程大?（2）调到哪两个位置上测量的是电压?（3）调到哪两位置上测量的是电阻?哪个位置量程大?（4）测电阻、直流电流、直流电压时,电流流经红、黑表笔有什么共同特点?总结:（1）电流均从___________流入多用电表！（2）欧姆表的内部电源正极与___________相连！（二）使用多用电表测量前准备:①_______________________________________________________；②_______________________________________________________；③_______________________________________________________。

《学生实验：练习使用多用电表》学历案一、学习目标1、了解多用电表的基本结构和工作原理。

2、掌握多用电表测量电压、电流和电阻的方法。

3、学会正确读取多用电表的测量数据。

4、培养学生的实验操作能力和科学探究精神。

二、学习重难点1、重点（1）多用电表的使用方法，包括测量电压、电流和电阻的操作步骤。

（2）正确读取多用电表的测量数据。

2、难点（1）理解多用电表测量电阻的原理。

（2）掌握多用电表的换挡操作和量程选择。

三、学习过程1、知识回顾（1）复习电流表和电压表的使用方法及读数规则。

（2）回顾电阻的测量方法，如伏安法测电阻。

2、多用电表的结构（1）展示多用电表的实物，介绍其表盘、选择开关、表笔等主要结构。

（2）讲解表盘上各刻度线的含义，如电压刻度线、电流刻度线和电阻刻度线。

3、多用电表的工作原理（1）以简单电路为例，讲解多用电表测量电压和电流的原理，即通过表头串联或并联电阻来实现不同量程的测量。

（2）详细介绍多用电表测量电阻的原理，即闭合电路欧姆定律。

4、多用电表的使用方法（1）测量电压将选择开关拨到电压挡位，根据待测电压的大小选择合适的量程。

将表笔并联在待测电路两端，注意红表笔接高电势端，黑表笔接低电势端。

读取电压值，注意所选量程对应的刻度线和最小分度值。

（2）测量电流将选择开关拨到电流挡位，根据待测电流的大小选择合适的量程。

将表笔串联在待测电路中，使电流从红表笔流入，从黑表笔流出。

读取电流值，同样要注意量程和分度值。

（3）测量电阻将选择开关拨到电阻挡位，选择合适的量程（先选择较大的量程，再逐步减小量程，直到指针指在刻度盘的中央附近）。

进行欧姆调零，将两表笔短接，调节欧姆调零旋钮，使指针指在电阻刻度线的零刻度处。

将表笔分别与待测电阻的两端接触，读取电阻值。

测量完毕，将选择开关拨到“OFF”挡或交流电压最高挡。

5、实验操作（1）学生分组进行实验，每个小组选择不同的电路元件进行电压、电流和电阻的测量。

（2）教师巡视指导，及时纠正学生的错误操作，解答学生的疑问。

2.8 实验:练习使用多用电表【学习目标】1.通过观察了解多用电表的结构和测量功能,会根据测量需要正确选择挡位。

2.通过实验操作学会使用多用电表测量电压、电流和电阻。

养成良好的多用电表使用习惯。

3.会用多用电表测量二极管的正反向电阻,判断二极管的正、负极,探索简单黑箱中的电学元件。

【知识导学】1.利用多用电表测量电压先将多用电表的选择开关旋至直流①电压挡,选择的量程应该②大于被测电压的估计值,测量时用两支表笔分别接触被测电路两端的接线柱,并使红表笔接触点的电势比黑表笔③高。

2.利用多用电表测量电流先将多用电表的选择开关旋至直流④电流挡,选择的量程应该⑤大于被测电流的估计值,把多用电表⑥串联接在电路中,注意使电流从⑦红表笔流入电表。

3.利用多用电表测量电阻先选择适当倍率的欧姆挡(使测量时表针落在刻度盘的⑧中间区域),再将两支表笔直接接触,调整⑨欧姆调零旋钮,使指针指在⑩0 Ω刻度线,改变不同倍率的欧姆挡后必须重复这项操作。

4.利用多用电表测量二极管的正反向电阻(1)二极管具有单向导电性,其特点是电流从正极流入时电阻比较小,从负极流入时电阻比较大。

(2)欧姆表中的电流方向为从黑表笔流出,经过被测电阻,从红表笔流入。

【三“点”探究】主题1:观察多用电表的刻度盘(1)如图所示,多用电表的表面分为上、下两部分,上半部分为表盘,共有三条刻度线。

这三条刻度线的意义分别是什么?每条刻度的特点分别是什么?(2)选择开关所指的位置的意义分别是什么?主题2:多用电表的使用阅读教材中使用多用电表的相关内容,回答下列问题。

(1)在使用多用电表测直流电压和直流电流时应如何插表笔?电流怎样流进、流出?测电阻时电流怎样流进、流出?(2)结合表中的情况,试分析如何更换挡位能更精确地测量电阻。

测量挡位现象更换挡位R1×100 指针偏角太小,示数R2×100 指针偏角太大,示数(3)在使用多用电表测电阻时,应按什么样的步骤操作?主题3:多用电表的读数多用电表的表盘如图所示,中间的是直流电流、直流电压和交流电流的公用刻度,其刻度是均匀的,对应的三行数值,最大示数分别为10、50、250。

2.9实验: 练习使用多用电表学案1、准备（1）观察多用电表的外形，认识选择开关的测量项目及量程；（2）检查多用电表的指针是否停在表盘刻度左端的零位置。

若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零；（3）将红、黑表笔分别插入“+”、“-”插孔；2、完成课本上的实验项目【注意事项】（1）多用电表在使用前，一定要观察指针是否指向电流的零刻度。

若有偏差，应调整机械零点；（2）合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近；（3）测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔；（4）合理选择欧姆挡的量程，使指针尽可能指在表盘中央附近；（5）换用欧姆档的量程时，一定要重新调整欧姆零点；（6）要用欧姆档读数时，注意乘以选择开关所指的倍数；（7）实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。

长期不用，应将多用电表中的电池取出。

实例探究1、欧姆表的使用【例1】某人用多用电表按正确步骤测量一电阻的阻值，当选择欧姆挡“×1”挡测量时，指针指示位置如下图所示，则其电阻值是__________。

如果要用这只多用电表测量一个约200欧的电阻，为了使测量比较精确，选择开关应选的欧姆挡是_________。

改变挡位调整倍率后，要特别注意重新____________________。

答案：12Ω，“×10挡”，调整欧姆零点【例2】调整欧姆零点后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是A．这个电阻值很小B．这个电阻值很大C．为了把电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量。

D．为了把电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量。

答案：BD2、欧姆表的测量原理【例3】如图所示为多用电表欧姆挡的原理示意图。

其中，电流表的满偏电流为300μA，内阻r g=100Ω，调零电阻最大值R=50kΩ，串联的定值电阻R0=50Ω，电池电动势E=1.5V。
