高中物理 2.7 学生实验 练习使用多用电表导学案(无答案)教科版选修31

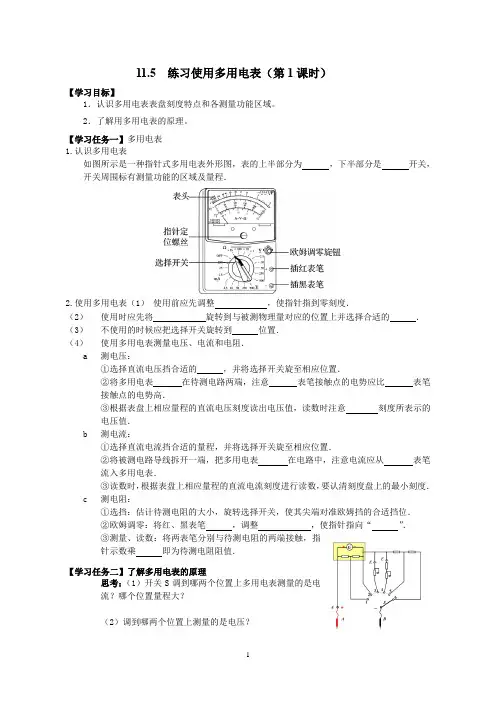

11.5 练习使用多用电表（第1课时）【学习目标】1．认识多用电表表盘刻度特点和各测量功能区域。

2．了解用多用电表的原理。

【学习任务一】多用电表1.认识多用电表如图所示是一种指针式多用电表外形图，表的上半部分为，下半部分是开关，开关周围标有测量功能的区域及量程．2.使用多用电表（1）使用前应先调整，使指针指到零刻度．（2）使用时应先将旋转到与被测物理量对应的位置上并选择合适的．（3）不使用的时候应把选择开关旋转到位置．（4）使用多用电表测量电压、电流和电阻．a 测电压：①选择直流电压挡合适的，并将选择开关旋至相应位置．②将多用电表在待测电路两端，注意表笔接触点的电势应比表笔接触点的电势高．③根据表盘上相应量程的直流电压刻度读出电压值，读数时注意刻度所表示的电压值．b 测电流：①选择直流电流挡合适的量程，并将选择开关旋至相应位置．②将被测电路导线拆开一端，把多用电表在电路中，注意电流应从表笔流入多用电表．③读数时，根据表盘上相应量程的直流电流刻度进行读数，要认清刻度盘上的最小刻度．c 测电阻：①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位．②欧姆调零：将红、黑表笔，调整，使指针指向“”．③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘即为待测电阻阻值．【学习任务二】了解多用电表的原理思考：（1）开关S调到哪两个位置上多用电表测量的是电流？哪个位置量程大？（2）调到哪两个位置上测量的是电压？（3）调到哪两位置上测量的是电阻？哪个位置量程大？（4）测电阻、直流电流、直流电压时，电流流经红、黑表笔有什么共同特点？总结：（1）电流均从___________流入多用电表！（2）欧姆表的内部电源正极与___________相连！【课堂检测】1．关于多用电表上的刻度，下列说法错误的是( )A．直流电流刻度和直流电压刻度都是均匀的，可以共用一个刻度B．电阻刻度是不均匀的C．交流电压刻度是均匀的D．电阻刻度上的零刻度与直流电流的最大刻度相对2．用欧姆表“×10”挡测量一个电阻的阻值，调零后测量时，发现指针的偏转角度很大，下列说法正确的是（）A．流过欧姆表电流过小 B．这个电阻值很大C．为了把电阻测得更准确些，应换用“×1”挡，重新调零后再测量D．为了把电阻测得更准确些，应换用“×100”挡，重新调零后再测量3．关于多用电表及其使用操作，下列说法正确的是（）A．使用欧姆表测电阻要选择合适的挡位，使指针指到中央刻度线附近B．测量不同电阻，每次都必须重新调零再进行测量C．测电流电压时，电流从红表笔流入黑表笔流出，测电阻时恰好相反D．多用电表的指针偏角越大，被测电阻的阻值越大4.如图，为多用电表电阻挡的原理图，表头内阻为R g，调零电阻为R0，电池的电动势为E，内阻为r，则下列说法中正确的是()A. 不使用时应把选择开关旋转到OFF位置或交流电压的最高档B. 接表内电池负极的应是红表笔，测量时遵循“红进黑出”原则C. 电阻挡对应的刻度不均匀，且“∞”刻度一般在刻度盘的右端D. 每次换电阻倍率档时，都需重新欧姆调零5.在一次小组实验中，图示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线都是好的．为了查出断导线，某学生想先将万用表的红表笔连接在电源的正极a，再将黑表笔分别连接在电阻器R1的b端和R2的c端，并观察万用表指针的示数．在下列选挡中，符合操作规程的是()A. 直流0.5A挡B. 直流10V挡C. 直流2.5V挡D. 欧姆挡6．如图所示为一个多量程多用电表的简化电路图。

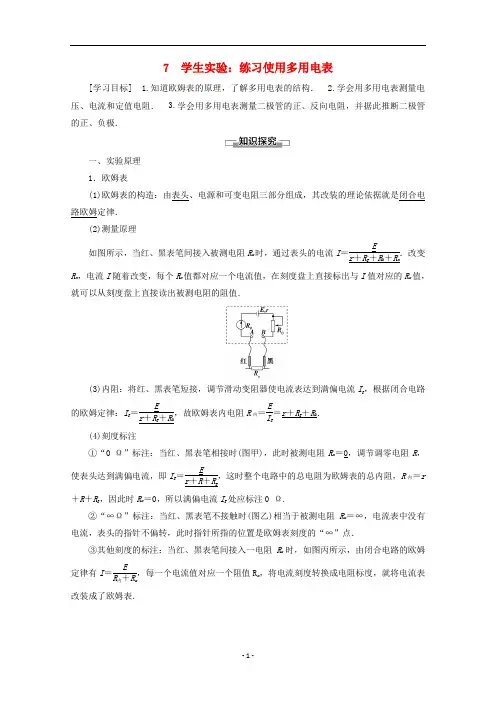

7 学生实验：练习使用多用电表 [学习目标] 1.知道欧姆表的原理，了解多用电表的结构． 2.学会用多用电表测量电压、电流和定值电阻． 3.学会用多用电表测量二极管的正、反向电阻，并据此推断二极管的正、负极．一、实验原理1．欧姆表(1)欧姆表的构造：由表头、电源和可变电阻三部分组成，其改装的理论依据就是闭合电路欧姆定律．(2)测量原理 如图所示，当红、黑表笔间接入被测电阻R x 时，通过表头的电流I ＝Er ＋R g ＋R 0＋R x ．改变R x ，电流I 随着改变，每个R x 值都对应一个电流值，在刻度盘上直接标出与I 值对应的R x 值，就可以从刻度盘上直接读出被测电阻的阻值．(3)内阻：将红、黑表笔短接，调节滑动变阻器使电流表达到满偏电流I g ，根据闭合电路的欧姆定律：I g ＝E r ＋R g ＋R 0，故欧姆表内电阻R 内＝E I g＝r ＋R g ＋R 0． (4)刻度标注①“0 Ω”标注：当红、黑表笔相接时(图甲)，此时被测电阻R x ＝0，调节调零电阻R ，使表头达到满偏电流，即I g ＝E r ＋R ＋R g，这时整个电路中的总电阻为欧姆表的总内阻，R 内＝r ＋R ＋R g ，因此时R x ＝0，所以满偏电流I g 处应标注0 Ω.②“∞Ω”标注：当红、黑表笔不接触时(图乙)相当于被测电阻R x ＝∞，电流表中没有电流，表头的指针不偏转，此时指针所指的位置是欧姆表刻度的“∞”点．③其他刻度的标注：当红、黑表笔间接入一电阻R x 时，如图丙所示，由闭合电路的欧姆定律有I ＝ER 内＋R x ，每一个电流值对应一个阻值R x ，将电流刻度转换成电阻标度，就将电流表改装成了欧姆表．(5)欧姆表的内阻与中值电阻的关系由I＝ER内＋R x可得，当R x＝R内时，I＝12I g，指针半偏，通常把此时的R x的值(即表盘中央的标度)称为中值电阻，则当指针半偏时，表盘的中值电阻R中＝R内．2．多用电表(1)用途：共用一个表头，可分别测量电压、电流、电阻等物理量．(2)最简单的多用电表原理图：如图所示，当单刀多掷开关接通1时，可作为电流表使用，接通2时，可作为欧姆表使用，接通3时，可作为电压表使用．(3)外形构造：如图所示，选择开关周围有不同的测量功能区域及量程，选择开关旋到不同的位置时，多用电表内对应的仪表电路被接通，就相当于对应的仪表．在不使用时，应把选择开关旋到“OFF”挡或交流电压最高挡．二、实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个．三、实验步骤1．测量电压(1)选择直流电压挡合适的量程．(2)将多用电表与被测电路并联，注意红表笔接触点的电势应该比黑表笔高(填“高”或“低”)．2．测量电流(1)选择直流电流挡合适的量程．(2)将被测电路导线卸开一端，把多用表串联在电路中，注意电流应该从红表笔流入电表．3．测电阻(1)将选择开关打在欧姆挡上，此时红表笔连接表内电源的负极，黑表笔连接表内电源的正极．电流从欧姆表的红表笔流入，从黑表笔流出，经过被测量电阻．(2)测量步骤：①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位．②欧姆调零：将红、黑表笔短接，调整“欧姆调零旋钮”使指针指向“0 Ω”．③测量读数：将两表笔分别与待测电阻的两端接触，指针示数乘以量程倍率即为待测电阻阻值．④实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡．4．用多用电表判断二极管的正负极(1)认识二极管：如图所示，它由半导体材料制成，左端为正极，右端为负极．特点：电流从正极流入时电阻很小(填“很小”或“很大”)，而从负极流入时电阻很大(填“很大”或“很小”)．(2)多用电表测二极管的正、反向电阻①测二极管正向电阻：将多用电表的选择开关旋至低(填“低”或“高”)倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的正极，红表笔接触二极管的负极．②测二极管反向电阻：将多用电表的选择开关旋至高(填“低”或“高”)倍率的欧姆挡，调整欧姆零点之后将黑表笔接触二极管的负极，红表笔接触二极管的正极．四、数据处理1．测电阻时，电阻值等于表针的示数与倍率的乘积．2．如果所读表盘的最小刻度为1、0.1、0.001等，读数时应读到最小刻度的下一位；若表盘的最小刻度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可．五、误差分析1．电池用旧后，电动势会减小，内电阻会变大，致使电阻测量值偏大，要及时换电池．2．欧姆表的表盘刻度不均匀，估读时易带来误差．3．由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针指在刻度盘中央附近．六、注意事项 1．表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”孔，黑表笔插入“－”孔，注意电流的实际方向． 2．区分“机械零点”与“欧姆零点”．“机械零点”是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；“欧姆零点”指表盘刻度右侧的“0”位置，调整的是电阻挡的调零旋钮．3．测量电阻时，每变换一次挡位都要重新进行欧姆调零．4．使用多用电表时，手不能接触测试笔的金属杆，特别是在测电阻时，更应注意不要用手接触测试笔的金属杆．5．测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能会损坏电表．6．多用电表使用完毕，应将选择开关置于“OFF”挡或交流电压最高挡，如果长期不用时，把表内电池取出．【例1】 若某欧姆表表头的满偏电流为5 mA ，内装一节干电池，电动势为1.5 V ，那么该欧姆表的内阻为______Ω.待测电阻接入红、黑两表笔之间时，指针指在刻度盘的中央，则待测电阻的阻值为________Ω.若指针指在满刻度的34处，则待测电阻的阻值为________Ω. 思路点拨：解答本题时应把握以下两点：①用欧姆表测电阻时，待测电阻R x 与内部电路组成串联电路．②应用闭合电路的欧姆定律列式求解．[解析] 将红、黑表笔短接，调节调零电阻的阻值，当电流表指针满偏时I g ＝E R g ＋r ＋R 0，欧姆表的内阻R 内＝R g ＋r ＋R 0＝E I g ＝ 1.55×10－3Ω＝300 Ω. 当电流为12I g 时，有12I g ＝E R 内＋R x 1，即R 内＋R x 1＝2E I g＝600 Ω，故R x 1＝300 Ω. 当电流为34I g 时，有34I g ＝E R 内＋R x 2，即R 内＋R x 2＝4E 3I g＝400 Ω，故R x 2＝100 Ω. [答案] 300 300 100应用欧姆表的两点注意(1)欧姆表的刻度不均匀，且由右向左刻度越来越密，要尽可能利用欧姆表的刻度盘的中央部分．(2)流过欧姆表的电流是内部电源提供的，流过电压表、电流表的电流是外电路的电源提供的．【例2】如图所示是某同学连接的实物图，灯泡A、B的规格均为“2.5 V 1 W”，滑动变阻器的规格为“10 Ω 1 A”，闭合开关后两灯都不亮．他采取下列两种方法对故障原因进行排查：(1)用多用电表的直流电压挡进行检查，那么选择开关应置于________挡．A．2.5 V B．10 VC．50 V D．250 V在测试a、b间的直流电压时，红表笔应当接触________(填“a”或“b”)．该同学的测试结果如表一所示，则根据测试结果可以判断故障是________．A．灯A短路B．灯B短路C．cd段断路D．df段断路表一测试点电压表示数a、b有示数b、d有示数c、d无示数d、f有示数表二测试点指针偏转情况c、dd、ee、f(2)将开关断开，再选电阻挡进行测试，测试结果如表二所示，那么查出的故障是________．A．灯A断路B．灯B断路C．灯A、B都断路D．d、e间断路[解析](1)由题中实物图可知，电源由4节干电池组成，电源电动势E＝6 V，用多用电表直流电压挡测量时，应选10 V挡较合适．根据电流应从红表笔流入，从黑表笔流出的原则，红表笔应连电源正极，即接b.可用排除法确定电路故障，接a、b时有示数，说明从电源负极到a处、正极至b处，无断路；测试点b、d之间有示数，说明a与d之间无断路；测试点c、d之间无示数，说明e、f、b间有断路；测试点d、f之间有示数，说明f、b间无断路，故可确定断路在d、f间．另外不能说明A或B灯短路，因为一个灯短路，并不影响另一个灯发光．(2)由接c、d和接e、f时指针偏转情况可知，灯A、B均未断路，由接d、e时指针偏转情况可知，d、e间断路．[答案](1)B b D (2)D【例3】图(a)为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头Ⓖ的满偏电流为250 μA，内阻为480 Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA挡，欧姆×100 Ω挡．(a)(b)(1)图(a)中的A端与________(填“红”或“黑”)色表笔相连接．(2)关于R6的使用，下列说法正确的是________(填正确答案标号)．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝________Ω，R4＝________Ω.(4)某次测量时该多用电表指针位置如图(b)所示．若此时B端是与“1”相连的，则多用电表读数为____________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为________．(结果均保留3位有效数字)[解析] (1)当B 端与“3”连接时，内部电源与外部电路形成闭合回路，电流从A 端流出，故A 端与黑色表笔相连接．(2)在使用多用电表之前，调整表头螺丝使电表指针指在表盘左端电流“0”位置，选项A 错误；使用欧姆挡时，先将两表笔短接，调整R 6使电表指针指在表盘右端电阻“0”位置，选项B 正确；使用电流挡时，电阻R 6不在闭合电路中，调节无效，选项C 错误．(3)根据题给条件可知：当B 端与“2”连接时，表头与R 1、R 2组成的串联电路并联，此时为量程1 mA 的电流挡，由并联电路两支路电流与电阻成反比知：R gR 1＋R 2＝1－0.250.25＝31，解得R 1＋R 2＝160 Ω.当B 端与“4”连接时，表头与R 1、R 2组成的串联电路并联后再与R 4串联，此时为量程1 V 的电压挡，表头与R 1、R 2组成的串联电路并联总电阻为120 Ω，两端电压为0.12 V ，由串联电路中电压与电阻成正比知：R 4两端电压为0.88 V ，则R 4电阻为880 Ω.(4)若此时B 端是与“1”连接的，多用电表作为直流电流表使用，量程2.5 mA ，读数为1.47 mA.若此时B 端是与“3”连接的，多用电表作为欧姆表使用，读数为11×100 Ω＝1.10 k Ω. 若此时B 端是与“5”连接的，多用电表作为直流电压表使用，量程为5 V ，读数为2.95 V.[答案] (1)黑 (2)B (3)160 880 (4)1.47 mA1.10 k Ω2.95 V(1)电表的改装在表头两端并联小阻值电阻可改装为电流表，将表头与大阻值电阻串联可改装为电压表，而表头与电池及电阻串联在一起可改装为欧姆表．(2)本题易错点①R 6为欧姆表欧姆调零电阻．②B 端与“3”“4”“5”相连时，电阻R 1和R 2是工作电阻，且与R g 为并联关系．③注意读数以3位有效数字形式体现，如B 端与“3”相连时读数为1.10×103Ω，不能写成1 100 Ω.1．(多选)关于多用电表，下列说法中正确的是 ( )A ．多用电表是电压表、电流表、欧姆表共用一个表头改装而成的B ．用多用电表无论是测电压、电流，还是测电阻，红表笔的电势都高于黑表笔的电势C ．多用电表的电压挡、电流挡、欧姆挡都是靠外部提供电流的D ．用多用电表测电压、电流、电阻时，电流都是从红表笔流入电表的AD [多用电表是电压表、电流表、欧姆表共用一个表头改装而成的，当用多用电表测量电压、电流时，使表头指针转动的“电源”在外部，电流从红表笔流入电表，从黑表笔流出电表．而用欧姆挡测电阻时，使表头指针转动的电源在多用电表内部，此时，电流仍是从红表笔流入电表，从黑表笔流出电表，所以此时黑表笔电势高于红表笔电势，由以上分析可知，A、D对，B、C错．]2．(多选)如图所示是简化的多用电表的电路图．转换开关S与不同接点连接，就组成不同的电表，已知R3＜R4，下面是几位同学对这一问题的议论，请你判断下列说法正确的是( )A．S与1或2连接时，多用电表就成了电流表，且前者量程较大B．S与3或4连接时，多用电表就成了电流表，且前者量程较大C．S与3或4连接时，多用电表就成了电压表，且前者量程较大D．S与5连接时，多用电表就成了欧姆表AD[S与1连接时，电阻R1起分流作用，S与2连接时，电阻R1＋R2起分流作用，所以S 与1或2连接时，多用电表就成了电流表，由于前者分流电阻较小，所以前者量程较大，A正确；S与3或4连接时，表头与分压电阻串联，多用电表就成了电压表，由于R3＜R4，所以前者量程较小，B、C错误；S与5连接时，多用电表就成了欧姆表，R6为欧姆挡调零电阻，D正确．]3．(多选)如图所示，为多用电表欧姆挡的内部电路，a、b为表笔插孔．下列说法中正确的是( )A．a孔插红表笔B．表盘刻度是均匀的C．用×100 Ω挡测量时，若指针指在0附近，则应换用×1 kΩ挡D．测量“220 V 100 W”的灯泡的电阻，会发现测量的电阻比484 Ω小AD[由图示可知，a插孔与内置电源负极相连，则a插孔是“＋”插孔，a孔应插红表笔，故A正确；欧姆表刻度盘不均匀，右侧稀疏左侧密集，故B错误；用×100 Ω挡测量时，若指针指在0 Ω附近，说明所选档位太大，应换小挡，应换用×10 Ω挡，故C 错误；测灯泡电阻时应把灯泡从电路中断开，其温度比灯泡正常发光时的温度低，电阻小于灯泡正常发光时的电阻，因此测量“220 V 100 W ”的灯泡的电阻，会发现测量的电阻比484 Ω小，故D 正确．]4．如图所示，黑盒中有一个单向导电元件，当元件中电流沿某一方向时，单向导通，其电阻为零；当电流反向时，其电阻无穷大．另外，还有两个阻值均为1 k Ω的电阻．它们与黑盒的接线柱1、2、3接成电路，用多用电表的电阻挡对这三个接线柱间的电阻进行测量，得到的数据如下表所示．黑表笔1 12 红表笔2 3 1 表盘读数 0 0.5 k Ω 2 k ΩC [黑表笔与表内电源的正极相连，红表笔与表内电源的负极相连．当黑表笔接1、红表笔接2时电阻为0，表明1、2间测的是二极管的正向电阻；当黑表笔接1、红表笔接3时电阻为0.5 k Ω，是已知电阻阻值的二分之一，故1、3间是两个电阻并联；当黑表笔接2、红表笔接1时，电阻为2 k Ω，为两个电阻串联．综合分析可判定选项C 正确．]5．如图是一个多用表欧姆挡内部电路示意图．电流表满偏电流0.5 mA 、内阻10 Ω；电池电动势1.5 V 、内阻1 Ω；变阻器R 0阻值0～5 000 Ω.(1)该欧姆表的刻度值是按电池电动势为1.5 V 刻度的，当电池的电动势下降到1.45 V 、内阻增大到4 Ω时仍可调零．调零后R 0阻值将变__________(选填“大”或“小”)；若测得某电阻阻值为300 Ω，则这个电阻的真实值是__________Ω.(2)若该欧姆表换了一个电动势为1.5 V ，内阻为10 Ω的电池，调零后测量某电阻的阻值，其测量结果________(选填“偏大”“偏小”或“准确”)．[解析] (1)由闭合电路欧姆定律：I g ＝E R g ＋r ＋R 0得：R 0＝E I g －R g －r ，因为式中E 变小，r变大，故R 0将减小；因为该欧姆表的刻度是按电池电动势为E ＝1.5 V 刻度的．测得某电阻阻值为300 Ω时，电流表中的电流I ＝E R ＋R Ω，R Ω＝E I g ，当电池电动势下降到E ′＝1.45 V 时，此时欧姆表的内阻R Ω′＝E ′I g ，由闭合电路欧姆定律得I ＝E ′R ′＋R Ω′，解得真实值R ′＝290 Ω.(2)该欧姆表换了一个电动势为1.5 V ，内阻为10 Ω的电池，调零后测量某电阻的阻值的测量结果准确，因为电源的电动势没有变化，而内阻的变化，可以通过调零电阻的阻值的变化来抵消．[答案] (1)小 290 (2)准确6．为了确定一个定值电阻R x 的阻值，做如下测量：(1)用多用电表“×1”倍率粗测该电阻，示数如图所示，测量结果为________Ω.(2)用伏安法测量该电阻，实验室提供的器材及规格如下：电压表V 1(0～3 V ，内阻约3 kΩ)电压表V 2(0～15 V ，内阻约15 kΩ)电流表A (0～50 mA ，内阻约5 Ω)滑动变阻器R 1(最大阻值20 Ω)滑动变阻器R 2(最大阻值2 k Ω)定值电阻R 0(阻值50 Ω)电源(4 V ，内阻可不计)开关1个，导线若干为了较准确的测量电阻，①电压表应该选择________，滑动变阻器应该选择________；②请在方框内画出电路图．[解析] (1)用多用电表“×1”倍率粗测该电阻，测量结果为13 Ω.(2)①因电源电压只有4 V，故电压表选V1；滑动变阻器要用分压电路，故选R1；②电路如图所示．[答案](1)13.0(或13) (2)①V1R1②图见解析- 11 -。

练习使用多用电表（导学案）设计：任彦霞审核：雷鹏宇一、本节学习知能目标：1.初步了解电阻器、二极管及其在电路中的作用；2.知道多用电表的结构、原理和功能；3.会使用多用电表测量电压、电流、电阻。

二、问题思考，先知先觉：1.电压表。

测量时应将电压表与待测元器件_________（并联、串联）2.电流表。

测量时应将电流表与待测元器件_________（并联、串联）3. 多用电表是最常用的多功能、多量程电学测量仪表，不仅能测量________、__________，还能测量_________等多个电学量。

4、认识多用电表（1）构造。

多用电表由____ ___、_________和______组成（2）功能及量程。

V表示______________ 挡，V表示_______________挡，mA表示_______________挡， 表示______________挡。

5、使用多用电表（1）机械调零。

使用前应观察指针是否位于刻度线左端的_________位置（2）选择挡位和量程(电压、电流的测量应使指针偏转角达满刻度的三分之二以上)（3）读数（通常要有估读数字）（4）安全保护。

测量完毕后，应将功能选择开关置于交流电压挡的________或_______处。

三、合作探究实验探究1：学习用多用电表测量直流电压实验探究2：学习用多用电表测量直流电流实验探究3：学习用多用电表测量导体的电阻1.欧姆调零。

将大旋钮置于电阻挡某一量程，短接红黑表笔，调节__________旋钮，使指针与 刻度“0”刻线对齐。

改变电阻挡的量程时，需要重新__________________。

2.电阻挡各量程表示的是________。

3.读数。

测量值=倍率×指针___________。

（注：不用估读）实验探究4：学习用多用电表判断晶体二极管的极性1.晶体二极管简称___________，其在电路中的符号为__________________。

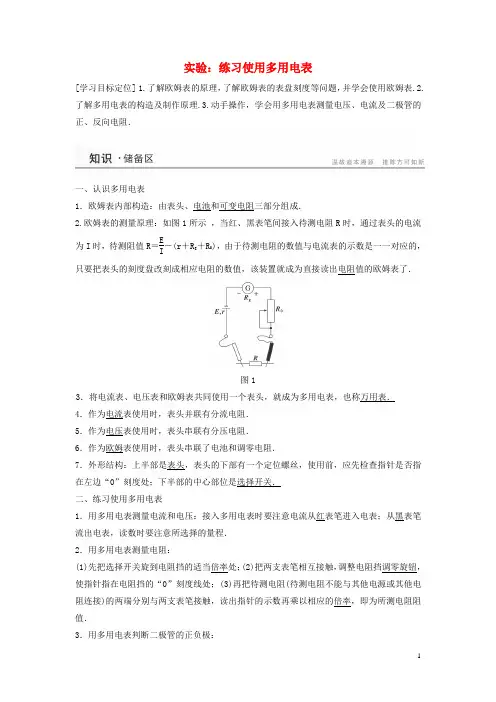

实验：练习使用多用电表[学习目标定位] 1.了解欧姆表的原理，了解欧姆表的表盘刻度等问题，并学会使用欧姆表.2.了解多用电表的构造及制作原理.3.动手操作，学会用多用电表测量电压、电流及二极管的正、反向电阻．一、认识多用电表1．欧姆表内部构造：由表头、电池和可变电阻三部分组成．2.欧姆表的测量原理：如图1所示 ，当红、黑表笔间接入待测电阻R 时，通过表头的电流为I 时，待测阻值R ＝E I－(r ＋R g ＋R 0)，由于待测电阻的数值与电流表的示数是一一对应的，只要把表头的刻度盘改刻成相应电阻的数值，该装置就成为直接读出电阻值的欧姆表了．图13．将电流表、电压表和欧姆表共同使用一个表头，就成为多用电表，也称万用表． 4．作为电流表使用时，表头并联有分流电阻．5．作为电压表使用时，表头串联有分压电阻．6．作为欧姆表使用时，表头串联了电池和调零电阻．7．外形结构：上半部是表头，表头的下部有一个定位螺丝，使用前，应先检查指针是否指在左边“0”刻度处；下半部的中心部位是选择开关．二、练习使用多用电表1．用多用电表测量电流和电压：接入多用电表时要注意电流从红表笔进入电表；从黑表笔流出电表，读数时要注意所选择的量程．2．用多用电表测量电阻：(1)先把选择开关旋到电阻挡的适当倍率处；(2)把两支表笔相互接触，调整电阻挡调零旋钮，使指针指在电阻挡的“0”刻度线处；(3)再把待测电阻(待测电阻不能与其他电源或其他电阻连接)的两端分别与两支表笔接触，读出指针的示数再乘以相应的倍率，即为所测电阻阻值．3．用多用电表判断二极管的正负极：(1)选择电阻挡的适当量程，让两支表笔分别接触二极管的两根引线；(2)变换两表笔位置再次与二极管的两根引线接触；(3)电阻较小时接触黑表笔的一端是正极，另一端是负极．一、欧姆表[问题设计]1．电压表、大量程电流表都是由电流表改装的，那么我们如何把电流表改装成测量电阻的欧姆表？画出原理图．答案 可以用如图所示的电路将电流表改装成欧姆表．2．当红、黑表笔短接时(如图2所示)，调节R 的阻值，使指针指到满刻度，此时红、黑表笔之间电阻为多大？当红、黑表笔不接触时(如图3所示)，指针不偏转，即指向电流表的零点．此时，红、黑表笔之间电阻为多大？图2 图3 答案 零 无穷大3．当在红、黑表笔间接入某一电阻R x ，指针恰好指在刻度盘的中间位置，此时R x 与欧姆表内阻有什么关系？答案 阻值相等[要点提炼]1．当红、黑表笔断开时，电流表中电流为零，此时表笔间电阻无穷大，所以在表盘上电流零处标电阻“∞”；当红、黑表笔短接时，调节欧姆调零电阻，使电流表指针满偏，此时表笔间电阻为零，所以在电流满偏处标电阻“0”．2．I 与R x 不成比例，欧姆表的刻度不均匀．3．欧姆表偏角越大，表明被测电阻越小．4．中值电阻：当外加电阻R x ＝r ＋R g ＋R 0时，电流为I ＝E R x ＋R 0＋R g ＋r ＝12I g ，此时电流表指针指在刻度盘的中央，该电阻叫中值电阻．二、多用电表[问题设计]图4分别表示电流表、欧姆表、电压表的电路示意图，试把它们组合在一起，在图5的基础上画出最简单的多用电表的电路．图4图5答案[要点提炼]1．电流表的改装原理：由同一表头并联(“串联”或“并联”)不同电阻改装而成的量程不同的电流表．2．电压表的改装原理：由同一表头串联(“串联”或“并联”)不同电阻改装而成的量程不同的电压表．3．欧姆表的改装原理：将对应R x的电流刻度值改为电阻值即为欧姆表．4．电流进、出电表的流向：(1)电流档串联接入电路，电流从红表笔流进电表，从黑表笔流出；(2)电压档并联接入电路，红表笔接高电势点，黑表笔接低电势点，电流仍然是“红进、黑出”；(3)使用欧姆挡时，红表笔连接表内电源的负极，黑表笔连接表内电源的正极．电流仍然是“红进、黑出”．三、使用多用电表的注意事项1．电流都是从红表笔流入，从黑表笔流出．2．电压、电流的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少，及应读到的有效数字位数．3．测电阻时注意：(1)测电阻必须把待测电阻隔离．(2)两个调零过程，切记换挡需进行欧姆调零．(3)读数时应乘以相应的倍率．(4)合理选择量程，使指针尽可能指在中值附近．(5)欧姆表的表盘刻度不均，一般不估读．(6)电池用旧后，内电阻会变大，要及时换电池．4．实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或旋至交流电压的最大量程处．若长期不用，应将多用电表内的电池取出．一、欧姆表测电阻的原理例1 若某欧姆表表头的满偏电流为5 mA ，内装一节干电池，电动势为1.5 V ，那么该欧姆表的内阻为________ Ω，待测电阻接入红、黑两表笔之间时，指针指在刻度盘的中央，则待测电阻的阻值为________ Ω，若指针指在满刻度的34处，则待测电阻的阻值为________ Ω. 答案 300 300 100二、多用电表的使用和读数例2 为确定某电子元件的电气特性，做如下测量．(1)用多用表测量该元件的电阻，选用“×100”倍率的电阻挡测量，发现多用表指针偏转过大，因此需选择________倍率的电阻挡(填：“×10”或“×1k”)，并________再进行测量，多用表的示数如图6所示，测量结果为________Ω.图6(2)将待测元件(额定电压9 V)、蓄电池、滑动变阻器、电流表、多用表、电键及若干导线连接成电路如图7所示．添加连线，使电路能测量该元件完整的伏安特性．图7本实验中使用多用表测电压，多用表的选择开关应调到______________挡(填：“直流电压10 V”或“直流电压50 V”)．解析(1)用多用表测量该元件的电阻，选用“×100”倍率的电阻挡测量，发现多用表指针偏转过大，说明电阻较小，因此需选择×10倍率的电阻挡，并欧姆调零后再进行测量，多用表的示数如题图所示，测量结果为70 Ω.(2) 要测量该元件完整的伏安特性，必须连接成分压电路．本实验中使用多用表测电压，多用表的选择开关应调到直流电压10 V挡．答案(1)×10欧姆调零70(2)电路如图所示直流电压10 V如图8所示为多用电表的示意图，试回答下列问题：图8(1)当选择开关位置旋至“mA”挡中的“10”挡位时，则测量的是__________________．(2)当选择开关位置旋至“V”挡中的“50”挡位时，则测量的是______________________．(3)当选择开关位置旋至“Ω”挡中的“×100”挡位时，则测量的电阻大小等于____________________．(4)当选择开关位置旋至“Ω”挡中的“×100”挡位时，正确操作后发现指针的偏转角很小，那么正确的操作步骤依次是：①______________，②______________，③________________.(5)无论用多用电表进行何种(直流)操作测量，电流都应该是从__________表笔经____________插孔流入电表．答案(1)量程为0～10 mA的直流电流(2)量程为0～50 V的直流电压(3)读数×100 Ω(4)①换挡位“×1 k”②将表笔短接重新进行调零③将电阻与其他元件断开后进行测量(5)红“＋”解析当多用电表的选择开关置于相应的物理量区域时，多用电表就可以测量该量，开关所指的数值就是所测量的量程，需要注意的是：由于测电阻的原理和测电流、电压的原理不同，当选择开关在测电阻区域时，对应的数值是倍率，而不是量程．当然，倍率越大，测量的电阻也就越大；倍率越小，测量的电阻就越小．由于测电阻是应用闭合电路的欧姆定律，每次换挡位时，都会改变闭合电路的阻值，因此换挡位后必须进行欧姆调零．多用电表在测量时，红表笔要插入“＋”插孔，黑表笔要插入“－”插孔，这样，在测量电路中，电流应从红表笔流入．题组一多用电表的原理1．以下是欧姆表原理的电路示意图，正确的是( )答案 C解析选项B的欧姆表中没有可调电阻，B错；选项D电流表的负极接到了电源的正极，D 错；红表笔应接电源的负极，黑表笔应接电源的正极，A错，C对．2．用欧姆表测一个电阻的阻值R，选择旋钮置于“×10”挡，测量时指针指在100与200刻度弧线的正中间，可以确定( )A．R＝150 ΩB．R＝1 500 ΩC．1 000 Ω＜R＜1 500 ΩD．1 500 Ω＜R＜2 000 Ω答案 C解析表盘右疏左密，所以指针指在100与200刻度弧线的正中间，可以确定1 000 Ω＜R ＜1 500 Ω，故选C.3．如图1所示为简单欧姆表原理示意图，其中电流表的满偏电流I g＝300 μA，内阻R g＝100 Ω，可变电阻R的最大阻值为10 kΩ，电源的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色，按正确使用方法测量电阻R x的阻值时，指针指在刻度盘的正中央，则R x＝________ kΩ.图1答案红 5题组二多用电表的读数4．如图2所示为一多用电表表盘．图2(1)如果用直流10 V挡测量电压，则读数为______ V.(2)如果用直流100 mA挡测量电流，则读数为________ mA.(3)如果用×100挡测电阻，则读数为________ Ω.答案(1)6.6 (2)66 (3)800解析直流电压、电流读数时用中间刻度线，电压表读数为6.6 V，电流表读数为66 mA，欧姆表读数时用上面刻度线，读数为800 Ω.5．如图3所示为多用电表的表盘，测电阻时，若用的是“×100”挡，这时指针所示被测电阻的阻值应为________Ω；测直流电流时，用的是100 mA的量程，指针所示电流值为________mA；测直流电压时，用的是50 V量程，则指针所示的电压值为________V.图3答案 1 700 47 23.5解析若用“×100”挡测电阻时，指针读数为：17×100 Ω＝1 700 Ω若用量程100 mA测直流电流时，读数为：4.7×10 mA＝47 mA若用量程50 V测直流电压时，读数为23.5 V题组三多用电表的使用和测量6．在使用多用电表测电阻时，以下说法正确的是( )A．使用前检查指针是否指在电阻挡的“∞”处B．每换一次挡位，都必须重新进行欧姆调零C．在外电路中，电流从黑表笔流经被测电阻到红表笔D．测量时，若指针偏角较小，应换倍率较小的挡位来测量答案ABC解析指针偏角小，示数大，应换用倍率大的挡位重新测量，故D错误．7．一学生使用多用电表测电阻，他在实验中有违反使用规则的地方．他的主要实验步骤如下：A．把选择开关置于“×1”的欧姆挡；B．把表笔插入插孔中，先把两表笔相接触，旋转调零旋钮，使指针指在电阻刻度的零刻线C．把两表笔分别与某一待测电阻的两端相连，发现这时指针偏转角度较小；D．换用“×100”挡，发现这时指针偏转适中，随即记下电阻值；E．把表笔从插孔中拔出后，就把多用电表放回桌上原处，实验完毕．这个学生已经注意到在测量时待测电阻与其他元件或电源断开，不用手碰表笔的金属杆．这个学生在实验中哪一个或哪些步骤违反了使用规则？答案见解析解析D步骤中应先调零后再测电阻；E步骤中应将选择开关置于“OFF”或交流电压最高挡．8．用如图4所示的多用电表测量电阻，要用到选择开关K和两个部件S、T.请根据下列步骤完成电阻测量：图4(1)旋动部件________，使指针对准电流的“0”刻线．(2)将K旋转到电阻挡“×100”的位置．(3)将插入“＋”、“－”插孔的表笔短接，旋动部件______，使指针对准电阻的________(填“0刻线”或“∞刻线”)．(4)将两表笔分别与待测电阻相接，发现指针偏转角度过小．为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按______的顺序进行操作，再完成读数测量．A．将K旋转到电阻挡“×1 k”的位置B．将K旋转到电阻挡“×10”的位置C．将两表笔的金属部分分别与被测电阻的两根引线相接D．将两表笔短接，旋动合适部件，对电表进行校准答案(1)S (3)T 0刻线(4)ADC解析使指针对准电流的“0”刻线，应旋动机械调零部件S；使指针对准电阻的“0”刻线，应旋动欧姆调零部件T；测电阻时若指针偏转角度过小，则待测电阻的阻值很大，据欧姆表测电阻时指针尽可能接近“中值”的原则知，应换用较大倍率的挡位，因此A合理；每换一次挡位应重新调零，则选D；测电阻时两表笔的金属部分分别与被测电阻的两根引线相连，题组四 综合题组9．实验室有下列器材：A ．电流表(0～100 μA,1.5 kΩ)；B ．电流表(0～1 mA,1 kΩ)；C ．变阻器(0～300 Ω)；D ．变阻器(0～800 Ω)；E ．干电池(1.5 V ，r ＝0)；现要改装一只欧姆表，从上述备用器材中，电流表应选用______________，变阻器应选用____________，电源应选用________(填序号)．改装好的欧姆表中心刻度的阻值为________________．答案 B D E 1.5 kΩ解析 若选用A 电流表，需要变阻器的最小阻值为R ＝E I g－1.5 kΩ＝13.5 kΩ，C 、D 两个变阻器都不能用，故不能选A 电流表．若选用B 电流表，需要变阻器的最小阻值为R ＝E I g－1 kΩ＝0.5 kΩ＝500 Ω，D 变阻器可以满足，故电流表选B ，变阻器选D.由于只有一个电源，故电源选E.欧姆表中心刻度的阻值为R 中＝R 内＝E I g ＝1.5 V 1 mA＝1.5 kΩ. 10．在如图5所示的电路中，电源的电动势E ＝1.5 V ，内阻r ＝0.5 Ω，电流表满偏电流I g ＝10 mA ，电流表电阻R g ＝7.5 Ω，A 、B 为接线柱．图5(1)用一根导线把A 、B 直接连起来，此时，应把可变电阻R 1调节为多少才能使电流表恰好达到满偏电流；(2)调至满偏后保持R 1的值不变，在A 、B 间接入一个150 Ω的定值电阻R 2，电流表指针指着多少刻度的位置；(3)如果把任意电阻R 接在A 、B 之间，电流表读数I 与R 的值有什么关系．答案 (1)142 Ω (2)5 mA (3)R ＝1.5 V I－150Ω 解析 (1)因电流表电阻R g 的值不能忽略，此时可以把电流表视为一个电阻来计算．由闭合11 电路欧姆定律，有I g ＝E R g ＋r ＋R 1从中解出可变电阻R 1＝E I g －R g －r ＝(1.50.01－7.5－0.5)Ω＝142 Ω 这表示，当两个接线柱直接连到一起，且表头指针恰好满偏时，可变电阻R 1的值需调节到142 Ω.(2)保持可变电阻R 1的值不变，把R 2＝150 Ω接在A 、B 之间，设这时电流表读数为I 2，由闭合电路欧姆定律得：I 2＝E R g ＋r ＋R 1＋R 2＝ 1.57.5＋0.5＋142＋150A＝0.005 A ＝5 mA这表示，接入R 2后，电流表指针指在“5 mA”刻度的位置．(3)把任意电阻R 接到A 、B 之间、设电流表读数为I ，则I ＝ER g ＋r ＋R 1＋R代入数值后，得I ＝ 1.5 V150Ω＋R解出R ＝1.5 V I －150Ω。

学生实验：练习使用多用电表一、实验目的1．了解多用电表的构造和原理，掌握多用电表的使用方法。

2．会使用多用电表测电压、电流及电阻。

3．会用多用电表探索黑箱中的电学元件。

二、实验器材多用电表、直流电源、开关、导线若干，小灯泡、二极管，定值电阻(大、中、小)三个。

三、实验原理1．欧姆表的原理(1)功能：用来直接测量电阻值大小的电表。

(2)改装原理：欧姆表是根据闭合电路欧姆定律改装而成的，改装电路如图所示。

①当红、黑表笔直接接触时，被测电阻＝0，调节R值使电流计的指针达到满偏，即＝E/(＋＋r)，所以电流表满刻度处对应的外电阻为零。

如图甲。

②当红、黑表笔不接触时，电流表指针指零，所以电流表零刻度处对应外电阻R＝“∞”位置。

如图乙。

③当红、黑表笔间接入某一电阻时，电流表中的电流I＝，因调零后r保持不变，所以与I一一对应．若在电流表刻度盘上直接标出与I相对应的Rx值，就可以从刻度盘上直接读出Rx值了，如图丙。

2．多用电表的原理(1)实质：让电流表、电压表、欧姆表共同使用一个表头组装而成的。

(2)功能①测电流：这时表头并联有分流电阻，并联不同的分流电阻就成为不同量程的电流表。

②测电压：这时表头串联有分压电阻，串联不同的分压电阻就成为不同量程的电压表。

③测电阻：这时表头串联了电池和调零电阻。

(3)构造：如图所示，表的上半部分是表头，表头的表盘上有电流、电压、电阻等多种刻度，其中最下面一行是交流电压表的刻度，最上面一行是欧姆表的刻度，这两个刻度是不均匀的，其余各种刻度都是均匀的；表的下半部分的中心是选择开关，周围标有测量功能的区域及量程(或倍率)。

一、实验步骤1．观察多用电表的外形，认识选择开头的测量项目及量程。

2．检查多用电表的指针是否停在表盘刻度左端的零位置。

若不指零，则可用小螺丝刀进行机械调零。

3．将红、黑表笔分别插入“＋”“－”插孔。

4．如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压。

浙江省嘉兴市秀州中学高中物理实验练习使用多用电表导学案（无答案）新人教版选修3-1【学习目标】1.了解多用电表的性能，知道多用电表的原理。

2.学会应用多用电表测量电压、电流和电阻【学习重难点】1.学会应用多用电表测量电压、电流和电阻【问题导学】目标一、多用电表的使用练习1．测电压(1)选择直流电压挡合适的________．(2)将电表与被测电路____________，并要注意电表的极性．2．测电流(1)选择直流电流挡合适的量程．(2)将被测电路导线卸开一端，把多用表在电路中．(3)读数时，首先要认清刻度盘上的________________________．3．测电阻(1)要将选择开关扳到________挡上，此时红表笔连接表内电源的________极，黑表笔连接表内电源的________极．选好量程后，先________，然后测量．测量完毕，应把选择开关旋转到______挡．(2)用多用电表测电压、测电流及测电阻时，电流都是从________表笔流入电表，从_____表笔流出电表．4．二极管的特点及其电阻测量(1)特点：如图所示，它由________材料制成，左端为______极，右端为________极．(2)电阻测量：正向电阻____________，反向电阻______，可用多用电表判断它的________或区分它的________，二极管具有单向导电性.目标二、电学黑盒问题的分析方法一般的“电学黑盒”有四种，一是纯电阻黑盒，二是纯电源黑盒，三是由电阻和电源组成的闭合电路黑盒，四是含电容器、二级管的黑盒。

为了根据对黑盒外部接线柱的测试结果，判定黑盒内部的元件的种类和电路的连接方式。

除了应熟悉电路的基本规律之处，还必须善于利用伏特表和万用表欧姆档进行测试（注意，若要用欧姆表测试，必须用伏特表判定盒内无电源后，才能进行。

想一想；为什么？），并对结果作出正确的分析和判断，一般判断的依据如下。

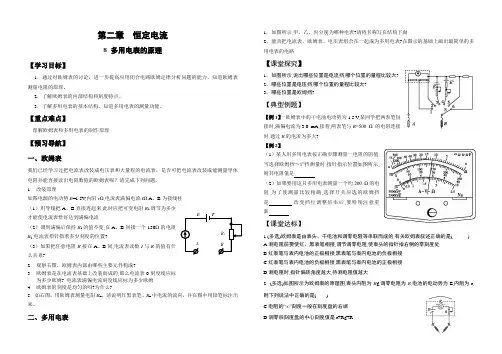

第二章 恒定电流8 多用电表的原理【学习目标】1．通过对欧姆表的讨论，进一步提高应用闭合电路欧姆定律分析问题的能力，知道欧姆表测量电阻的原理。

2．了解欧姆表的内部结构和刻度特点。

3．了解多用电表的基本结构，知道多用电表的测量功能。

【重点难点】理解欧姆表和多用电表的制作原理【预习导航】 一、欧姆表我们已经学习过把电流表改装成电压表和大量程的电流表，是否可把电流表改装成能测量导体电阻并能直接读出电阻数值的欧姆表呢？请完成下列问题。

1. 改装原理如图电源的电动势E =1.5V ,内阻r Ω,电流表满偏电流I Ω,A 、B 为接线柱. （1）用导线把A 、B 直接连起来,此时应把可变电阻R 1调节为多少才能使电流表恰好达到满偏电流（2）调到满偏后保持R 1的值不变,在A 、B 间接一个150Ω的电阻R 2,电流表指针指着多少刻度的位置?（3）如果把任意电阻R 接在A 、B 间,电流表读数I 与R 的值有什么关系?2. 观察右图，欧姆表内部由哪些主要元件构成?3. 欧姆表是在电流表基础上改装而成的,那么电流表0刻度线应标为多少欧姆? 电流表满偏电流刻度线应标为多少欧姆 4. 欧姆表的刻度是均匀的吗?为什么?5. 如右图，用欧姆表测量电阻R x ，请说明红黑表笔、R x 中电流的流向，并在图中用铅笔标注出来。

二、多用电表1．如图所示,甲、乙、丙分别为哪种电表?请将名称写在结构下面2．能否把电流表、欧姆表、电压表组合在一起成为多用电表?在图示的基础上画出最简单的多用电表的电路.【课堂探究】1．如图所示,说出哪些位置是电流挡,哪个位置的量程比较大? 2．哪些位置是电压挡,哪个位置的量程比较大? 3．哪些位置是欧姆挡?【典型例题】【例1】一欧姆表中的干电池电动势为1.5 V ,某同学把两表笔短接时,满偏电流为3.0 mA,接着,两表笔与R =500 Ω 的电阻连接时,通过R 的电流为多大?【例2】（1）某人用多用电表按正确步骤测量一电阻的阻值,当选择欧姆挡“×1”挡测量时,指针指示位置如图所示,则其电阻值是 .（2）如果要用这只多用电表测量一个约200 Ω的电阻,为了使测量比较精确,选择开关应选的欧姆挡是 .改变挡位调整倍率后,要特别注意重新 .【课堂达标】1.(多选)欧姆表是由表头、干电池和调零电阻等串联而成的,有关欧姆表叙述正确的是( ) A.测电阻前要使红、黑表笔相接,调节调零电阻,使表头的指针指右侧的零刻度处 B.红表笔与表内电池的正极相接,黑表笔与表内电池的负极相接 C.红表笔与表内电池的负极相接,黑表笔与表内电池的正极相接 D.测电阻时,指针偏转角度越大,待测电阻值越大2. (多选)如图所示为欧姆表的原理图,表头内阻为R g,调零电阻为R ,电池的电动势为E,内阻为r,则下列说法中正确的是( ) C.电阻的“∞”刻度一般在刻度盘的右端 D.调零后刻度盘的中心刻度值是r+Rg+RR 1 ABrE3.多用电表欧姆挡中电流表的满偏电流为300 μA,内阻R g R=50 kΩ,串联的固定电阻R0=50 Ω.电池电动势E=1.5 V,用它测量电阻R x,能准确测量的阻值范围是()A.30 kΩ～80 kΩB.3 kΩ～8 kΩC.300 Ω～800 ΩD.30 Ω～80 Ω4.下图为一正在测量中的多用电表表盘.使用时红表笔插入多用电表的正(+)插孔,则:(1)测电压时,电流从表笔流入多用电表;测电阻时,电流从表笔流出多用电表;测电流时,电流从表笔流入多用电表.(2)如果是用直流10 V挡测量电压,则读数为V.(3)如果是用“×1”挡测量电阻,则读数为Ω.(4)如果是用直流5 mA挡测量电流,则读数为mA.。

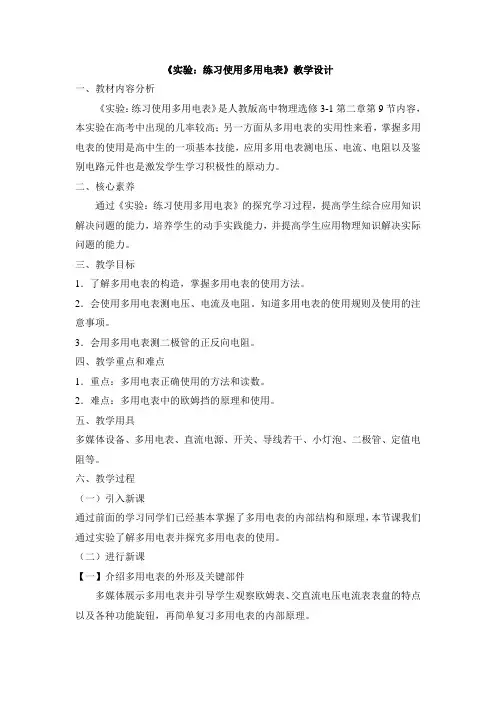

《实验：练习使用多用电表》教学设计一、教材内容分析《实验：练习使用多用电表》是人教版高中物理选修3-1第二章第9节内容，本实验在高考中出现的几率较高；另一方面从多用电表的实用性来看，掌握多用电表的使用是高中生的一项基本技能，应用多用电表测电压、电流、电阻以及鉴别电路元件也是激发学生学习积极性的原动力。

二、核心素养通过《实验：练习使用多用电表》的探究学习过程，提高学生综合应用知识解决问题的能力，培养学生的动手实践能力，并提高学生应用物理知识解决实际问题的能力。

三、教学目标1．了解多用电表的构造，掌握多用电表的使用方法。

2．会使用多用电表测电压、电流及电阻。

知道多用电表的使用规则及使用的注意事项。

3．会用多用电表测二极管的正反向电阻。

四、教学重点和难点1．重点：多用电表正确使用的方法和读数。

2．难点：多用电表中的欧姆挡的原理和使用。

五、教学用具多媒体设备、多用电表、直流电源、开关、导线若干、小灯泡、二极管、定值电阻等。

六、教学过程（一）引入新课通过前面的学习同学们已经基本掌握了多用电表的内部结构和原理，本节课我们通过实验了解多用电表并探究多用电表的使用。

（二）进行新课【一】介绍多用电表的外形及关键部件多媒体展示多用电表并引导学生观察欧姆表、交直流电压电流表表盘的特点以及各种功能旋钮，再简单复习多用电表的内部原理。

【二】多用电表测电压和电流（1）讲解测量方法机械调零→选择电压、电流档→选择量程→同用电器并联（测电压）、串联（测电流）→读数（2）学生分组实验注意点：1．红表笔接电路“+”极，黑表笔接电路“—”极，电流由红表笔流入，黑表笔流出。

2．测电流和电压时，如果所读表盘的最小刻度为1、0.1、0.01等，读数时应读到最小刻度的下一位，若表盘的最小刻度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可。

【三】多用电表测电阻（1）讲解测量方法机械调零→选择欧姆档→选择倍率→欧姆调零→测量时使指针尽可能靠近刻度盘的中央位置（此时读数误差小）→读数（阻值等于读数乘倍率）（2）学生分组实验注意点：1．多用电表在使用前，一定要观察指针是否指向电流的零刻度。

《学生实验：练习使用多用电表》学历案一、学习目标1、了解多用电表的基本结构和功能，认识表盘上的刻度和量程。

2、掌握多用电表测量电压、电流和电阻的方法和操作步骤。

3、学会正确读取多用电表的测量数据，并能进行简单的数据处理和误差分析。

4、培养学生的实验操作能力、观察能力和数据分析能力，提高学生的科学素养和实践能力。

二、学习重难点1、重点（1）多用电表的结构和功能。

（2）多用电表测量电压、电流和电阻的方法和操作步骤。

2、难点（1）多用电表测量电阻时的调零和倍率选择。

（2）多用电表测量数据的读取和误差分析。

三、学习方法1、实验探究法：通过亲自动手操作实验，探究多用电表的使用方法和技巧。

2、小组合作法：以小组为单位进行实验操作和讨论交流，共同解决实验中遇到的问题。

3、自主学习法：在实验前，学生自主预习教材和相关资料，了解多用电表的基本原理和使用方法。

四、学习过程1、实验准备（1）器材准备：多用电表、直流电源、小灯泡、电阻箱、导线若干。

（2）知识准备：复习电学基础知识，如电压、电流、电阻的概念和测量方法。

2、多用电表的结构和功能（1）观察多用电表的外观，了解其表盘、旋钮、插孔等结构。

（2）认识表盘上的刻度和量程，包括电压量程、电流量程和电阻量程。

（3）了解多用电表的测量功能，如测量直流电压、直流电流、交流电压、电阻等。

3、多用电表测量电压（1）将多用电表的选择开关拨到直流电压档，并选择合适的量程。

（2）将多用电表的红表笔和黑表笔分别与电源的正负极相连，读取测量数据。

（3）改变电源的电压，再次测量，并记录数据。

4、多用电表测量电流（1）将多用电表的选择开关拨到直流电流档，并选择合适的量程。

（2）将多用电表与电路串联，红表笔接电流流入端，黑表笔接电流流出端，读取测量数据。

（3）改变电路中的电阻，再次测量电流，并记录数据。

5、多用电表测量电阻（1）将多用电表的选择开关拨到电阻档，并选择合适的倍率。

（2）进行欧姆调零，即将红黑表笔短接，调节调零旋钮，使指针指在电阻刻度的零刻度线处。

《实验：练习使用多用电表》导学案一、学习目标1、了解多用电表的基本结构和功能。

2、掌握多用电表测量电压、电流和电阻的方法。

3、学会正确选择多用电表的量程，并能进行读数。

4、培养学生的实验操作能力和数据处理能力。

二、学习重点1、多用电表测量电压、电流和电阻的原理。

2、多用电表的使用方法和注意事项。

三、学习难点1、理解多用电表测量电阻的原理。

2、正确进行多用电表的量程选择和读数。

四、知识链接1、电路中的基本物理量：电压、电流和电阻。

2、电压表和电流表的使用方法。

五、实验器材多用电表、电源、电阻箱、导线若干六、实验原理1、多用电表的基本结构多用电表由表头、测量电路、转换开关等组成。

表头是一个灵敏电流计，其满偏电流很小。

测量电路用于将表头的电流转换为对应的电压、电流或电阻值。

转换开关用于选择不同的测量功能和量程。

2、测量电压多用电表测量电压时，实际上是将表头与一个大电阻串联，构成一个电压表。

根据串联电路的分压原理，通过测量表头的电流和串联电阻的阻值，可以计算出所测电压的值。

3、测量电流多用电表测量电流时，实际上是将表头与一个小电阻并联，构成一个电流表。

根据并联电路的分流原理，通过测量表头的电流和并联电阻的阻值，可以计算出所测电流的值。

4、测量电阻多用电表测量电阻时，使用内部电源、表头和调零电阻等构成一个欧姆表。

测量时，通过表头的电流与被测电阻的阻值成反比。

通过调节调零电阻，使表头指针指在零刻度处。

测量电阻时，需要选择合适的量程，使指针尽量指在表盘的中间区域，以提高测量的精度。

七、实验步骤1、观察多用电表的表盘和转换开关，了解其功能和量程。

2、机械调零：使用前，先检查表针是否指在左端零刻度处。

若不在，应调节机械调零旋钮，使表针指零。

3、测量直流电压（1）将转换开关拨到直流电压挡，选择合适的量程。

（2）将多用电表与被测电路并联，注意红表笔接高电势端，黑表笔接低电势端。

（3）读取电压值，注意最小刻度和量程，记录数据。

课题实验:练习使用多用电表课型新课教学教学目标1、了解多用电表的外部结构和欧姆挡的原理。

2、通过在实验探究中学会操作和使用多用电表，知道多用电表的使用规则及使用的注意事项。

3、学会应用多用电表测量电压、电流和电阻。

重点难点重点：多用电表正确使用的方法和读数。

难点：多用电表中的欧姆挡的原理和使用。

教具准备多媒体设备、多用电表（50型）、导线、电池、电键、滑动变阻器、电阻箱课时安排2教学过程与教学内容教学方法、教学手段与学法、学情（一）引入新课1、通过前面的电学实验同学们掌握了电压表和电流表的使用，有哪一种仪器既能测电压又能测电流的呢？2、多用电表除了能测电压和电流还能有哪些功能？3、本节课我们就一起了解多用电表并探究多用电表的使用（二）新课教学1、介绍多用电表的外形并对关键部件多媒体展示多用电表并引导学生观察欧姆表、交直流电压电流表、交流2.5V电压表表盘的特点（1）观察多用电表的外形，认识选择开关的测量项目及量程；（2）交流与讨论：欧姆表、交直流电压电流表、交流2.5V电压表表盘各有什么特点？（3）检查多用电表的指针是否停在表盘刻度左端的零位置。
