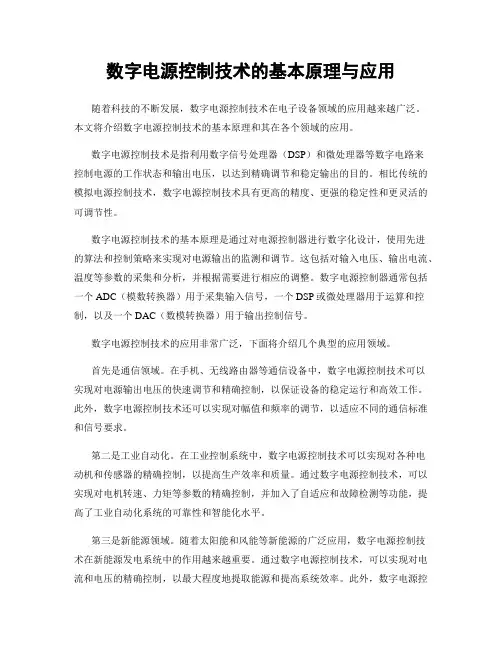

数字电源控制技术的基本原理与应用随着科技的不断发展，数字电源控制技术在电子设备领域的应用越来越广泛。
本文将介绍数字电源控制技术的基本原理和其在各个领域的应用。
数字电源控制技术是指利用数字信号处理器（DSP）和微处理器等数字电路来控制电源的工作状态和输出电压，以达到精确调节和稳定输出的目的。
相比传统的模拟电源控制技术，数字电源控制技术具有更高的精度、更强的稳定性和更灵活的可调节性。
数字电源控制技术的基本原理是通过对电源控制器进行数字化设计，使用先进的算法和控制策略来实现对电源输出的监测和调节。
这包括对输入电压、输出电流、温度等参数的采集和分析，并根据需要进行相应的调整。
数字电源控制器通常包括一个ADC（模数转换器）用于采集输入信号，一个DSP或微处理器用于运算和控制，以及一个DAC（数模转换器）用于输出控制信号。
数字电源控制技术的应用非常广泛，下面将介绍几个典型的应用领域。
首先是通信领域。
在手机、无线路由器等通信设备中，数字电源控制技术可以实现对电源输出电压的快速调节和精确控制，以保证设备的稳定运行和高效工作。
此外，数字电源控制技术还可以实现对幅值和频率的调节，以适应不同的通信标准和信号要求。
第二是工业自动化。
在工业控制系统中，数字电源控制技术可以实现对各种电动机和传感器的精确控制，以提高生产效率和质量。
通过数字电源控制技术，可以实现对电机转速、力矩等参数的精确控制，并加入了自适应和故障检测等功能，提高了工业自动化系统的可靠性和智能化水平。
第三是新能源领域。
随着太阳能和风能等新能源的广泛应用，数字电源控制技术在新能源发电系统中的作用越来越重要。
通过数字电源控制技术，可以实现对电流和电压的精确控制，以最大程度地提取能源和提高系统效率。
此外，数字电源控制技术还可以实现对能源储存和系统保护等功能，提高新能源发电系统的可持续性和稳定性。
最后是电动汽车。
数字电源控制技术在电动汽车的充电和动力系统中起着关键作用。
数字控制PFC（Power Factor Correction）电路是一种用于提高电源系统功率因数的技术。
在这篇文章中，我将深入探讨数字控制PFC电路的建模与环路设计，并共享我对这一主题的个人观点和理解。
一、数字控制PFC电路的重要性在现代电力系统中，高功率因数对于提高能源利用率和减少能源浪费至关重要。
数字控制PFC电路能够有效地改善电力系统中的功率因数，减少谐波失真，并提高系统的稳定性和效率。
对数字控制PFC电路的建模与环路设计是至关重要的。
二、数字控制PFC电路的建模1. 理想模型与实际模型在建模数字控制PFC电路时，我们首先需要区分理想模型和实际模型。
理想模型可以帮助我们更好地理解数字控制PFC电路的基本工作原理，而实际模型则需要考虑诸如元件损耗、非线性特性以及环境变化等因素的影响。
2. 建立数学模型建立数字控制PFC电路的数学模型是非常复杂的，需要考虑电压、电流、功率因数等多个因素的相互作用。
通过数学模型，我们可以对数字控制PFC电路的动态响应和稳定性进行分析，并进一步优化控制策略。
三、数字控制PFC电路的环路设计1. 电流环路设计电流环路是数字控制PFC电路中最关键的部分之一，它直接影响着输出电压的稳定性和谐波失真的程度。
在电流环路设计中，需要考虑电流控制技术、采样频率、滤波器设计等因素，以实现精确的电流控制和减小谐波失真。
2. 电压环路设计电压环路在数字控制PFC电路中起着监测和调节输出电压的作用。
通过合理的电压环路设计，可以实现快速的电压动态响应和稳定的输出电压。
四、个人观点和理解数字控制PFC电路的建模与环路设计是一项极具挑战性的工作，需要综合考虑电力电子、控制理论和数学建模等多个领域的知识。
对于我来说，深入研究数字控制PFC电路的建模与环路设计不仅可以拓展我的专业知识，还能够帮助我更好地理解和应用电力电子技术。
总结通过本文对数字控制PFC电路的建模与环路设计的探讨，我们可以清晰地了解数字控制PFC电路的重要性、建模方法、环路设计原则以及个人观点和理解。
本科毕业设计说明书基于TMS320LF2407A的数字逆变电源的设计THE DESIGN OF DIGITAL INVERTER BASED ONTMS320LF2407A学院（部）：电气与信息工程学院专业班级：学生姓名：指导教师：2013年06 月01 日基于TMS320LF2407A的数字逆变电源的设计摘要逆变电源是一种采用电力电子技术是进行电能变换的装置，它从交流或直流输入获得稳压恒频的交流输出。
逆变电源技术是一门综合性的产业技术，它横跨电力、电子、微处理器及自动控制等多学科领域，是目前电力电子产业和科研的热点之一。
逆变电源广泛应用于航空、航海、电力、铁路交通、邮电通信等诸多领域。
电源技术的发展使得数字控制系统控制的电源取代传统电源已成为必然。
逆变电源的发展是和电力电子器件的发展联系在一起的，器件的发展带动着逆变电源的发展。
目前逆变电源的核心部分就是逆变器和其控制部分，虽然在控制方法上已经趋于成熟，但是其控制方法实现起来还是有所困难。
因此，对逆变电源的控制和逆变器进行深入研究具有很大的现实意义。
随着现代科学技术的迅猛发展，逆变技术目前已朝着全数字化、智能化、网络化的方向发展。
而作为专用的DSP的出现，更是为研究和设计新型的逆变电源提供了更方便、更灵活、功能更强大的技术平台。
本文采用美国德州仪器公司(TI)新近推出的一种TMS320LF2407A数字信号处理器，作为逆变电源中的核心控制部分进行研究。
以实现所研制的逆变装置能输出标准的正弦交流电。
本文主要分析了变频电源技术现状、发展趋势和存在的难点，指出论文的研究内容和意义。
详细讨论了逆变器的SPWM调制法工作原理，介绍了数字实现时对称规则采样法和不对称规则采样法的特点。
通过分析SPWM波形产生规律和特点，选择了以不对称规则采样法为基础实现的单极性SPWM控制，并且具体介绍了DSP实现SPWM。
文中设计出了整个逆变电源的硬件结构，其主要核心部分是IPM和DSP控制部分。
数字电源控制系统的应用实例
在数字电源的所有讨论中，必须区分两个关键的概念：功率控制和功率管理。
Ericsson 公司采用电源控制这个术语来表达电源内部的控制功能，特别是器件内部能量流的逐周期管理。
这个定义包括反馈回路和内部管理功能。
与电源的开关频率相比，电源控制功能以实时方式运行。
控制功能可以采用模拟或数字技术，通过采用通常对终端用户而言是一回事的任意一种技术的电源来实现。
也就是说，采用数字电源控制可能不需要终端用户端的任何改变或新设计。
相比之下，电源管理是指一个或多个电源外部的通信和/或控制。
这包括电源系统配置、个别电源的控制和监视以及故障检测通信。
电源管理功能并不是实时的，这些功能以一个比电源的开关频率慢的时间刻度工作。
现在，这些功能开始结合模拟和数字技术。
例如，电阻通常对输出电压进行编程，而电源时序通常需要连接至每个电源的专用控制线路。
根据Ericsson的定义，数字电源管理意味着所有这些功能都采用数字技术。
此外还采用某种数据通信总线结构来最大限度地降低互连复杂性，而不是对每个电源采用多个定制的互连进行时序和故障监视。
电源控制
图1的左边是一个脉宽调制(PWM)IC，这个电路为标准模拟控制回路提供主要控制。
一个电阻分压器对电源的输出电压进行采样，误差放大器将该输出电压与DC参考电压进行比较。
误差放大器的输出是一个强度与所需的输出电压校正成正比的模拟信号。
这个误差信号馈入到PWM芯片，该芯片产生一个其脉宽由误差信号定义的输出脉冲。
PWM输出脉冲则控制功率级半导体(通常为MOSFET)的导通时间。
由于MOSFET具有较大的输入门电容，因此驱动器电路有必要有效率地导通和关断它们。
固定电阻电容网络一般会补偿回路，以确保动态响应和稳定性之间的正常平衡。
电源的两个其它主要部分是输入和输出滤波器网络。
这些部分由感应器、电容和电阻构成，可以提供数种功能。
输入滤波器有助于保护电源不受电源电压瞬态的影响，在动态负载变化过程中提供一些能量存储，并附带滤波器网络以使电源满足其输入引起的发射规范。
输出滤波器稳定输出电压以确保电源满足其纹波和噪声规范，此外还存储能量以帮助维护负载电路的动态电流要求。
重要的是，对于模拟或数字控制结构而言，输入和输出滤波器以及电源器件将基本上保持相同。
典型数字电源控制系统的结构如图1的右边所示。
输出电压感应排列类似于模拟系统。
但是，模数转换器(ADC)代替了模拟系统的误差放大器，从而将感应电压转换成了二
进制数。
除了输出电压之外，了解电源的输出电流和温度等其它模拟参数的值非常有用。
虽然独立的ADC可以感应每个参数，但是采用单个ADC并在它前面加设一个多路复用路往往更加有效。
多路复用器(MUX)则将在要测量的模拟输入之间切换，并依次将每个输入发送至ADC。
由于MUX和ADC的采样速率是固定的，因此ADC对每个参数都输出一系列数字，每个数字由已知的时间段分隔。
这些值供给为系统提供处理能力的微控制器。
卡上程序内存存储微控制器的控制算法，这些算法负责执行一系列有关ADC的输出值的计算。
这些计算的结果包括误差信号、想要的驱动器级脉宽、各种驱动器输出的最佳延迟值以及回路补偿等参数。
模拟系统的外部回路补偿元件不再是必需的。
输出电压、输出电流和温度限制等参数的参考值在生产期间被保存在非易失性内存中，或者可以在系统启动时下载到数据内存中。
与模拟控制相比，数字控制在适应线路和负载条件的变化方面灵活得多。
一般，对于给定的控制参数，模拟方法只采用一种“折衷”设置进行配置，而数字控制则具备根据转换器的工作条件改变控制参数的能力。
比如，在同步负载点、降压型变换器中，死时值确保顶部和底部MOSFET不会同时导通。
模拟控制系统采用固定定时网络来为最差工作条件设定此死时值。
但是在一般工作条件下，这个死时值比必要的更长，这会降低转换器的效率。
相比之下，数字控制回路可以根据工作条件动态地改变死时值，从而优化POL变换器效率。
此外，模拟系统中的反馈回路补偿必然是稳定性和动态响应性能之间的折衷。
采用数字控制技术时，可能形成根据工作条件改变补偿因子的非线性或自适应控制回路。
也就是说，电源或POL变换器在需要时会迅速响应，而在其它情况下则响应较慢。
这种技术还有其它优点。
对于给定的电压容差而言，需要较少的输出去耦电容，从而节省了成本和元器件空间。
数字控制可以实现不连续运行模式下的工作(即电源在极低的负载条件下“跳过”交换周期)，并且不会出现常见的动态负载性能较差的缺点。
数字电源管理
数字电源管理是指以数字方式从内部工作的外面控制和监视板上的电源，例如，控制多个电源导通和关断的顺序，同时确保每个器件都符合其电压裕量规格。
这些问题对于确保需要多个电源用于其低压内核和多电压级I/O库的DSP和FPGA这样的器件的正常工作而言至关重要。
如今的数字电源管理系统通常采用由通过数字通信总线与中央控制器件通信的板上安装电源(BMPS)组成的基本架构。
BMPS可以是隔离的DC/DC电源模块或者是非隔离的负载点(POL)变换器。
中央控制器件也有多种形式，如专用的电源管理IC、微控制器或者FPGA中的空闲门。
中央控制器件通常被称为“主控器”(master)或者“主机”(host)，而受控制的BMPS通常是指“从属器件”(slave)。
对于绝大多数系统而言，主机具有由单个系统板组成的控制域。
在一些大型系统中，这种主机将与系统中其它位置的更高级别的控制器交互，或许甚至通过远距离通信网络与远程设备进行通信。
图2是单板电源系统的示例图。
应用示例
随着板上电平数的增加，系统电源管理的复杂性也在相应地提高。
对于电压顺序控制而言，必须针对正常的启动和关闭操作以及故障状况对顺序控制的先后顺序、斜升时间和延迟进行控制。
所有这些都很容易通过数字管理来实现，并且不需要采用模拟控制和定时元器件。
事件驱动型顺序控制也可以轻松进行配置，例如，在导通BMPS #2之前检验BMPS #1的性能参数。
电压裕量用于生产最后阶段的边界测试，以验证器件的鲁棒性。
在不同的组合中，电压可能在±5%的范围内变化。
采用数字通信总线，这就可以在不到一秒的时间内实现，并且不需要任何额外的硬件或者互连。
图3为顺序控制和裕量的示例图。
事实上，数字电源管理在整个电源和系统的生命周期内都有用。
在最初的电源生产阶段，自动测试装置(ATE)可以配置输出电压修整、过流、过压和过温跳变点，以及载入日期代码和序列号等参数。
在电源系统优化阶段，设计工程师可以通过将总线与膝上型电脑相连，利用与电源相连的数字接口来测量温度、电压和输出电流，从而为故障保护电路设置跳变点以及优化电源顺序控制。
在板和系统的装配和测试阶段，ATE可以采用数字电源管理接口来进行电压裕量测试、电压监视和修整、转换效率的测量以及序列号和日期代码的记录。
如果设计工程师在板上放置了一个永久的主机控制器以备正常工作期间使用的话，那么实现复杂的启动和关闭顺序控制就轻而易举了，而且无需额外的元器件和互连。
工作温度很容易进行监控以调整系
统风扇速度。
效率可以进行实时监控，并在故障发生之前检测到性能下降的情况。
开发故障检测和管理程序时可以考虑到系统其它位置的状况。
重要的是，采用数字配置不一定在用户的终端系统中甚至在生产过程中需要主机控制器或者数字总线。
如果配置要求已知并且相对固定，电源制造商就可以在生产期间轻松地对其进行编程，而无需改动任何硬件。
客户可以像对待传统的模拟器件一样使用电源。
