万头种猪场平面设计简图（打印专用）场子大门1、人工受精车间平面图：实验室住房饲料房2、产仔车间平面图（一栋两个生产车间）产仔车间26个产床住房产仔车间26个产床饲料房3、保育车间平面图（一栋两个生产车间）保育车间22个保育床住房保育车间22个保育床饲料房4、妊娠车间平面图妊娠车间40个定位栏住房妊娠车间40个定位栏饲料房5、育肥车间平面图住房20个育肥栏饲料房注：1、整个新场长188米，宽132米，设计图纸上北下南，左西右东2、人工受精、产房、妊娠舍、保育舍统一设计为长54米，室内宽7.6米（中间1.2米走廊，两边1米粪道）3、育肥车间长度设计为54米，宽度为12米，中间1.2米走廊4、猪舍排与排之间间距为8米，两栋中间间距为10米（如A栋与B栋之间距离为10米），其中有2米宽的路；与两边围墙间距为7米，中间2米的路。
5、办公区总宽为132米，总长40米，其中饲料加工车间宽12米，长35米，成纵向排列于新场西南角，办公楼宽为10米，长约35米。
办公区已经建设好了，生产区分为两半，中间是一条10米宽的路。
生产区呈菱形，计划建设的有18栋，觉得妊娠室不够用，请童叔叔给看看该怎么规划下！！。
见图：保育车间断奶及后备母猪舍B 保育车间160.80米生长育肥车间种猪展示及销售车间生长育肥车间生长育肥车间产子车间妊娠车间人工受精室及公猪舍A 保育车间生长育肥车间办公人员住宿内部生产管理人员住房、食堂生长育肥车间生长育肥车间产子车间污水处理出猪台消毒妊娠车间产子车间车库及其它用房饲料加工车间消毒房办公用房59.05米156.50米59.92米157米59.40米米151米60米办公室和饲料区都已经建设好了，就剩下生产区了！！。
头母猪猪场设计详细带图纸The pony was revised in January 2021100头母猪猪场设计详细带图纸品种, 猪场, 母猪100头基本母猪规模，年出栏2000头肥猪的小型自繁自养商品猪场，品种为TOPIGS父母代种猪或大长二元母猪和杜洛克公猪。
生产周期：配种到上市＝41周（怀孕16周＋哺乳4周＋保育5周＋育肥16周）猪群构成及设备数量计算：1、怀孕定位栏：100头母猪，每2周产仔9窝，从配种到分娩前一周的怀孕母猪66头，需66个定位栏。
2、空怀母猪栏：分娩率80%，断奶到配种周／80%×头／周＋1(后备)=9头，每3头一个栏需3个栏。
3、种公猪栏：单栏饲养需4个栏和一个配种间。
4、分娩栏：×6周=27个5、保育床：6周×=27个6、育肥栏：16周/2×9-10=720-800头，即72-80个栏。
产房3个单元，每个单元9个产床；保育舍3个单元，每个单元9个保育床；公猪单栏饲养，4头4个栏圈,1个配种栏；空怀母猪3-4头一个栏，设3个栏；育肥猪舍每栏8-10头，每个单元10个栏，共8个单元。
猪舍设计：产房1栋，3个单元，每个单元× 5 + 3 = 12米，栋长36米，舍宽7.8米；保育舍一栋，3个单元，每个单元× 5 + 3 = 10.5米，栋长31.5米，舍宽6.6米；种公猪、待配母猪舍一栋，8个栏，栋长3×8 =24米，单列舍宽5.5米；怀孕单体栏66个一栋，栋长0.65米×33＋=24米，双列舍宽7.8米；育肥猪舍4栋，每栋2个单元，每个单元长3 ×5 +1 =16米，栋长16×2 =32米，栋宽11米。
猪舍布局示意如下。
育肥猪舍设计示意图(附图)
育肥猪舍设计说明
一、设计原则：造价低，使用方便；舍内地面不积水、不打滑，墙壁光滑易于清洗消毒；猪舍屋顶应有保温层，冬暖夏凉，易于环境控制。
二、设计规模：根据自身经济条件和管理能力。
最好一栋10－15间，养育肥猪200－300头，整栋猪舍实行全进全出。
三、饲养方式：每栏10头小群饲养，猪苗进圈后训练定点排粪；自动料槽喂干料或颗粒料，自由采食；自动饮水器饮水。
四、清粪方式：育成猪转育肥舍后，要训练其定点排粪。
每天定时将粪由除粪口清至粪车上推走，不要堆在舍前清粪口下污染墙壁和地面。
尿及污水由地漏流入舍前上有盖板的污水沟，污水沟在每栋舍的一端设沉淀池，上清液流入猪场总排污管道汇至污水池，经严氧、好氧和沙虑或人工湿地后达标排放。
五、栏墙设计：南北栏墙为24的砖砌水泥摸面的格棱花墙，中央走廊的通长栏墙为铁栏杆，以利通风，相邻两栏的隔栏为12的砖砌水泥摸面实墙，以防相邻两栏猪接触性疫病的传播。
六、环境控制措施：
夏季猪舍南北开放部分用塑料网或遮阳网密封，既通风又挡蚊蝇；冬季上面覆盖塑料薄膜保温（包括南北格棱花墙），舍内污浊空气由屋顶通气孔排出。
夏季利用凉亭子效应，冬季利用温室效应基本可满足育肥猪的环境温度要求，夏季中午温度过高时，应在栏舍上方拉塑料管，每栏安装一个塑料喷头，进行喷雾降温。
母猪舍设计示意图（附图）母猪舍设计说明一、设计原则：造价低，使用方便；舍内陆面不积水、不打滑，墙壁光滑易于清洗消毒；猪舍屋顶应有保温层，冬暖夏凉，易于环境控制。
二、设计规模：根据自身经济条件和管理能力。
最好一栋10间，养母猪25头左右。
猪舍一端设休息和操作间。
三、饲养方式：空怀、妊娠母猪3－4头一圈小群饲养，产仔母猪单圈饲养，内置活动补料栏和仔猪保温葙，仔猪断奶时将补料栏和保温葙取走，赶母留仔继续饲养一段时间后转育肥舍。
设母猪料槽，空怀、妊娠母猪湿拌料（料水比1：1）限量定时饲喂，保持7－8成膘，临产时达9成膘；产仔母猪料水比1：2，按能吃多少喂多少的原则充分饲养。
母猪产后应固定奶头并训练仔猪吃奶后到保温葙内取暖。
仔猪5－7天开始在活动补料栏内设料槽自由采食，料要少添勤喂；圈内设40cm和15cm的自动饮水器各一个自由饮水。
四、清粪方式：母猪转育肥舍后，要训练其定点排粪。
每天定时将粪由除粪口清至粪车上推走，不要堆在舍前清粪口下污染墙壁和地面。
尿及污水由地漏流入舍前上有盖板的污水沟，污水沟在每栋舍的一端设沉淀池，上清液流入猪场总排污管道汇至污水池，经严氧、好氧和沙虑或人工湿地后达标排放。
五、栏墙设计：南栏墙为24的砖砌水泥摸面的格棱花墙，靠后走廊的通长栏墙为铁栏杆，北墙应设上窗和地窗，以利夏季通风，相邻两栏的隔栏为12的砖砌水泥摸面实墙，以防相邻两栏猪接触性疫病的传播。
六、环境控制措施：夏季猪舍南开放部分用塑料网或遮阳网密封，既通风又挡蚊蝇；冬季上面覆盖塑料薄膜保温（包括南北格棱花墙），舍内污浊空气由屋顶通气孔排出。
夏季利用凉亭子效应，冬季利用温室效应基本可满足育肥猪的环境温度要求，夏季中午温度过高时，应在栏舍上方拉塑料管，每栏安装一个塑料喷头，进行喷雾降温，但产仔和仔猪保育期间不要喷雾降温，以防猪舍潮湿，仔猪下痢。
猪舍北墙的上窗和地窗夏季用塑料网封住，冬季用塑料薄膜密封保温。

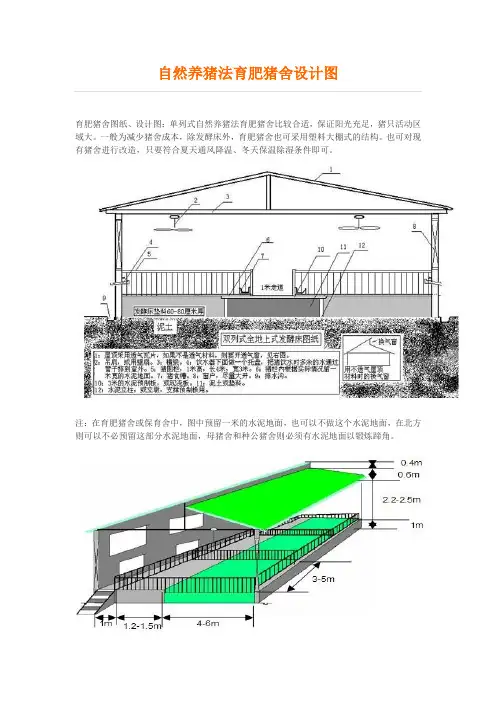

自然养猪法育肥猪舍设计图育肥猪舍图纸、设计图：单列式自然养猪法育肥猪舍比较合适，保证阳光充足，猪只活动区域大。
一般为减少猪舍成本，除发酵床外，育肥猪舍也可采用塑料大棚式的结构。
也可对现有猪舍进行改造，只要符合夏天通风降温、冬天保温除湿条件即可。
注：在育肥猪舍或保育舍中，图中预留一米的水泥地面，也可以不做这个水泥地面，在北方则可以不必预留这部分水泥地面，母猪舍和种公猪舍则必须有水泥地面以锻炼蹄角。
注：效果图中的尺寸不一定要按图中的来，可以根据实际情况进行调整，预留硬质水泥地面的宽度一般为0.8～1.3米左右，效果图中为1米，建议为1米左右即可，主要适用于南方酷热天气初建的发酵床加上停电等没有风扇的情况下使用，北方可以不必预留这部分水泥地面。
发酵床生态垫料养猪法，要求猪舍所在地的地面渗透性比较好，也就是地势比较高的地方，地下水位低的地方都可以，南方地下水位高，则适应于做成地上式或半地上式的垫料层。
如下图，图中黑色为垫料部分。
气温逐渐回升，有些打算今年投入养猪的朋友要着手建猪场了，今天开始我们推出猪场建设系列文章，首先是发酵床养猪猪舍设计建造。
当前发酵床养猪的现有基本饲养模式是在舍内设置80～100厘米的地下或地上式垫料坑，填充锯末或秸秆等农副产品垫料，利用微生物制剂对垫料进行发酵，形成有益菌繁殖的小环境，抑制和分解有害菌，包括细菌和病毒；猪粪尿直接排放在垫料上，实现粪污零排放。
发酵床养猪猪舍设计图粪尿加速了垫料微生物的发酵，产生热量，保证猪只能正常越冬；恢复了猪只的拱食习性，采食发酵产生的菌体蛋白，成为猪只的补充料；垫料较长时间（一般2-3年）根据需要清理一次，成为高档有机肥料；整个饲养过程对外达到零排放、无臭味、无污染。
猪舍建筑是一门深奥的科学，需要不断的总结完善。
对于生态养猪的猪舍建筑，需要结合传统猪舍设计的优秀成果，但同时不要用传统思维模式来限制我们的设计思路，需要用创造性的思维去指导和不断创新猪舍设计。
万头猪场工厂化养猪设备的设计与制造是一个跨学科综合性的工艺，它涉及机械、电子、自动化控制、建设材料和畜牧兽医等多个学科。
本规范仅从畜牧兽医的角度出发，按照猪的生理生长的规律，对工厂化养猪流水线上所采用的主要设备的基本要求、选材、规格、制造及安装要求进行了规定、对一些常用设备进行了介绍。
工厂化养猪设备将随着科学技术的发展而得到不断改进和完善，由于各地的实际情况和环境气候等的不同，对设备的规格、型号、选材等也有所不同，在使用过程中不必强求一致。
1. 科学养猪场设计图之配种怀孕舍1.1配种怀孕舍内设有公猪栏、配种栏和母猪单体限位栏2 科学养猪场设计图之基本要求：1.21公猪栏：成年公猪的长度长达2m为便于公猪转身，一般公猪栏的宽度不小于2.4m，长度不小于3m，围栏高度不低于1.2m。
舍外设有运动场，以增加运动量，增长公猪的使用寿命。
1.22 配种栏：万头猪场有必需设立单独的配种栏，由于种公猪在爬上母猪配种前要接近母猪的后躯，所以猪舍的长度至少应为种公猪和母猪的鼻子至尾部长度的总合。
又由于种公猪在配种前一直在猪舍中追逐母猪，公猪需要在猪舍中向前行走的空间，不致于使其在转身时靠后肢为支点或拱着背转身。
根据上述原理，配种栏的长度不小于3.5-4.0m，宽度不低于3.0m。
由于公猪在猪舍的角落要接近青年母猪十分困难，因此配种舍设计成八角形，猪舍地面为防滑设计，舍内不安装饲槽、饮水器等障碍物来影响猪的平衡。
1.23母猪单体限位栏：目的是节约猪舍的面积和便于饲养管理，但不至于太紧奏，反而影响了生产力的发挥，母猪单体限位栏设计为前后开门，便于母猪进出。
1.3规格1.31公猪栏：长х宽х高=3.0х2.4х1.2m1.32配种栏: 八角形，长х宽х高=4.3х3.0х1.2m1.33母猪单体限位栏：长х宽х高=2.1х0.6х1.0m限位栏后躯0.60米设横向条缝的漏地板，下设同宽度的地沟。
1.4选材：1.41公猪栏采用间隔砖墙金属栏门结构，栏片采用热镀锌管，外框采用1??水管，竖条及横条采用1/2??水管，每个公猪栏配备一个铸铁食槽和一个纯铜鸭嘴式自动饮水器。
1.42配种栏采用金属栏片间隔的围栏，热镀锌管，外框1??，栅条1/2??。
1.43母猪单体限位栏：母猪栏片及栏门外框采用3/4??木栅条,1/2??热镀锌管，后躯0.60m，采用横向条缝的铸铁漏缝地板。
1.5 每个限位栏配备一个铸铁食槽和一个纯铜鸭嘴自动饮水器，也有采用统一圆弧型水泥食槽。
辅助设备：母猪金属限位栏内设立一下料装置，减少采食应激，有条件的场还可装备自动饲喂系统。
1.6 制造及安装要求：1.61定位栏制造时，在加工好后，再进行整体热浸锌处理，这样有利于延长设备的使用寿命。
1.62避免锋利的边、角对猪体的损害。
1.63铸铁漏缝地板一定要按照上窄下宽的梯形缝隙设计，便于漏粪。
1.64设备安装时一定要注意坡度的变化。
2.分娩舍2.1 分娩舍内设分娩栏及局部保温设备。
2.2 基本要求：分娩舍是猪场投入最大，要求最高的建筑之一。
由于母猎和初生仔猪对环境的要求差距极大，因此有必要设立局部人工小环境。
2.21采用保温箱及恒温电热保温板，箱上部设红外线灯泡或普通白炽灯，以适合乳猪的温度需要。
2.22母猪部位的隔栏采用耙齿式，后设防压杆，既限定母猪的活动范围，防止压伤仔猪，又方便仔猪哺乳和活动。
2.23根据母猪和乳猪的体重，母猪部位采用铸铁漏缝地板，乳猪部位采用编织漏缝地板，既增加设备使用寿命，又有利于排粪和清洁消毒。
2.24每个分娩栏之间用铁皮等板材相隔，并紧靠床面，不作栅栏，以防仔猪相互接触。
2.25为便于清粪和转群，一般分娩栏都设在离地0.25m左右的部位。
2.3 规格：长×宽=2.2×(1.6～1.8)m，分三个区域，其中母猪区域：长×宽×高=2.2×0.6×1.0m;乳猪休息区：长×宽×高=2.2×0.6×0.5m;乳猎活动区：长×宽×高=2.2×0.5×0.5m。
2.4 选材：采用铸铁漏缝地板和编织缝地板组合，栏片采用3/4??镀锌管制造(母猪部份)，仔猪围栏外框采用1/2??镀锌管，栅条采用8mm圆钢，保温箱采用PVC硬塑或玻璃钢材料。
每个分娩栏内配备铸铁制成的母猪、仔猪食槽，母猪配备自动饮水器。
2.5 制造及安装要求：2.51分娩栏加工好后，必须整体热浸锌处理，以延长使用寿命。
2.52由于离地网上饲养，安装时要注意梁的承重能力，尽量使承重力分布均匀。
2.53分娩栏内集中大量的电器，在材料选择上应尽量选择不可燃性，安装时要特别注意电器与线路的配套。
3. 科学养猪场设计图之保育舍3.1 保育舍内设保育栏、局部保温设备及通风换气等。
3.2 基本要求：保育舍也是工厂化养猪关键的一个环节，由于刚断奶的仔猪需经受断奶、环境变化和并窝等的应激，到保育舍就要考虑用良好的设备来补救。
3.21必须满足每头保育猪不少于0.35m2的位置。
3.22采用全铸铁漏缝地板便于清洁消毒。
3.23采用密集饲养节省建筑面积，两窝仔猪合并为一栏。
3.24根据气候要求，可采取局部保温措施，如铺设电热板、挂红外线灯泡等。
3.25为便于清粪和转群，保育栏设在离地面0.25m左右的部位。
3.26为消除饲养密度高，空气污浊的影响，南北墙体应均匀地布置换气扇。
3.3 规格：长×宽×高=3.0×1.8×0.75m3.4 选材：整个床采用全铸铁漏缝地板结构：在保育栏床范围内叠加0.3×0.3×0.25m铸铁单元编接而成，用热镀锌扁铁支架连结。
也可采用铸铁底架搭梁式全铸铁地板结构。
栏片采用3/4??热镀锌管，Φ10圆钢制成，配备双面自动干湿食箱，食箱底部采用铸铁底槽。
3.5 制造及安装要求：3.51保育栏加工好后，必须整体热浸锌处理，以延长使用寿命。
3.52由于是离地网上饲养，要考虑梁的承重能力。
4. 生长、育肥舍：以简易实用为原则。
4.1 基本要求：为生长猪提供不小于0.5m2/头的饲养位置，为育肥猪提供不小于0.7 m2/头的饲养位置，狭长形的猪栏容易保持清洁、干燥。
4.2 规格：生长舍：长×宽×高=5×2.4×0.9m肥育舍：长×宽×高=5×3.2×0.9m4.3 选材：采用金属栏门、水泥隔栏、水泥地面局部水泥漏缝地板。
食槽采用双面干湿自动食箱，外框采用3/4??热镀锌管。
竖条采用1/2??热镀锌管。
5. 科学养猪场设计图之排污设备5.1 每幢猪舍地下粪沟一端均装有蓄水池和虹吸式粪沟冲水器，每天二次冲洗。
5.2 万头猪场必须按照环保要求安装污水处理系统。
6. 科学养猪场设计图之保温设备6.1 仔猪保温箱，一般采用硬塑或玻璃钢材料，也有采用木制材料的，一般外形尺寸为：0.9×0.5m;6.2 仔猪保温板一般采用玻璃钢或橡胶，功率在100-200W之间，可调温，外形尺寸为0.45×0.9m。
6.3 仔猪保温灯一般采用100W、150W、250W的红外线灯泡，按照季节不同选用不同功率灯泡。
6.4 风暖和水暖采热系统：一般在分娩舍和猪保育舍采用。
7. 喷雾降温、消毒系统设备7.1 在炎热的夏季可在猪舍的上方每隔5-10m安装旋转喷头，该喷头可以用来夏季猪舍降温，也可用来喷雾消毒，由塑料或纯铜制造。
7.2 万头猪场都要都备有2台以上高压冲洗机，用来对场地、道路、猪舍及猪体的冲洗消毒。
7.3 在炎热的夏季，有的猪场在母猪定位栏的头部上方安装母猪头部滴水头，给母猪降温。
8. 科学养猪场设计图之食槽系统设备8.1 铸铁母猪食槽：采用铸铁材料，稳重，经久耐用，规格为0.38×0.3m。
8.2 铸铁(不锈钢)仔猪补食槽：规格为0.36×0.14m8.3保育双面干湿食箱，可供二栏猪舍40-50头猪敞开食用，在采食的同时可以饮水，可以节约饲料5%左右，改变了以往采食后到另一处饮水的弊端,是一项正在积极推广的饲养新技术，规格：0.8×0.5×0.65m。
8.4 生长、育肥双面干湿食箱：原理同上。
生长双面干湿食箱规格：1.1×0.6×0.7m，装料50kg;育肥双面干湿食箱规格：1.25×0.7×0.8m，装料50kg。
9. 科学养猪场设计图之万头猪场养猪辅助设备9.1 地磅(地中衡)：万头猪场必设一磅房，供猪转栏、试验、销售时用，中间用玻璃隔开，显示份重的一面朝外，便于顾客观看。
猪只称重在内，这样有利于防疫，最好在母猪生产区设一较小的笼秤，便于较小猪只的称重，可以减少猪只移动的距离和疫病传染的机会。
9.2 饲料输送系统设备：在自动化程序高的猪场，可以安装自动饲喂计料系统，自动定位栏下料器。
每幢猪舍的一端建造一饲料储存塔，喂料时通过自动输送系统，把饲料输送到各饲料食箱内，既能够大大减轻饲养人员的劳动强度，又通过利用散装饲料避免了与饲料袋的直接接触，减少了疾病传播的途径，饲料运输车：10× 5×9m。
9.3 其他：猪只保健用品(如注射器、消毒器械等)、猪只移动设备(如仔猪转栏车、赶猪器械等)。
.。
