导热系数测定法比较

导热系数检测内容及方法（1）防护热板法检测导热系数本方法适用于处于干燥状态下单一材料或者复合板材等中低温导热系数的测定。

依据标准：《绝热材料稳态热阻及有关特性的测定防护热板法》GB/T10294-88原理：在稳态条件下，防护热板装置的中心计量区域内，在具有平行表面的均匀板状试件中，建立类似于以两个平行匀温平板为界的无限大平板中存在的一维恒定热流。

为保证中心计量单元建立一维热流的准确测量热流密度，加热单元应分为在中心的计量单元和由隔缝分开的环绕计量单元的防护单元。

并且需有足够的边缘绝热或（和）外防护套，特别是在远高于或低于室温下运行的装置，必须设置外防护套。

通过测定稳定状态下流过计量单元的一维恒定热流量Q、计量单元的面积A、试件冷、热表面的温度差/T,可计算出试件的热阻R 或热导率CA（C1试验仪器：1.1平板导热仪(1)导热系数测定范围：(0∙020~L000)W∕(m∙K)(2)相对误差：±3%(3)重复性误差：±2%(4)热面温度范围：(0-80)℃(5)冷面温度范围：(5~60)℃1.2、钢直尺1.3、游标卡尺2、试件要求：1)尺寸试件测量范围：30OmmX30OnInIXI(10~38)mm试件的表面用适当方法加工平整，使试件与面板紧密接触，刚性试件表面应制作的与面板一样平整，并且整个表面的不平行度应在试件厚度的±2%。

试件的尺寸应该完全覆盖加热单元的表面，由于热膨胀和板的压力，试件的厚度可能变化，在装置中在实际的测定温度和压力下测量试件厚度。

热敏感材料不应暴露在会改变试件性质的温度下，当试件在实验室空气中吸收水分显著(如硅酸盐制品)，在干燥结束后尽快将试件放入装置中以避免吸收水分。

3、试件加工试验前，将试件加工成30OnlnI(长)×300mm(宽)的正方形，并且保证冷热两个传热面的平行度，特别是硬质材料的试件，如果冷热两个测试面不平行，这种情况下必须将试件磨平后才能做实验。

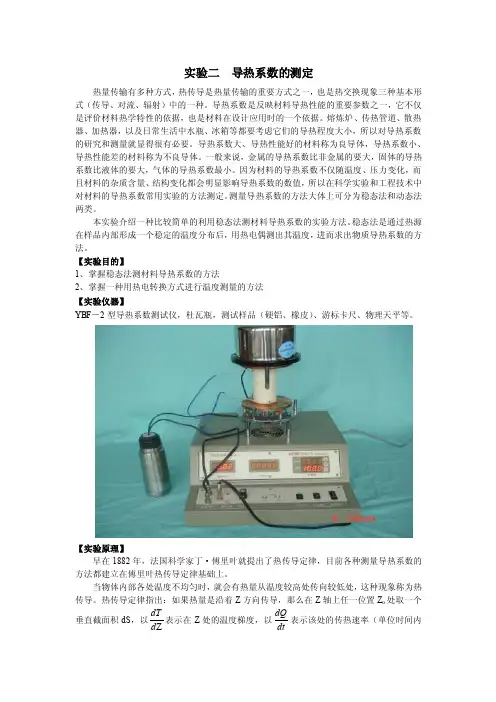

实验二 导热系数的测定热量传输有多种方式，热传导是热量传输的重要方式之一，也是热交换现象三种基本形式（传导、对流、辐射）中的一种。

导热系数是反映材料导热性能的重要参数之一，它不仅是评价材料热学特性的依据，也是材料在设计应用时的一个依据。

熔炼炉、传热管道、散热器、加热器，以及日常生活中水瓶、冰箱等都要考虑它们的导热程度大小，所以对导热系数的研究和测量就显得很有必要。

导热系数大、导热性能好的材料称为良导体，导热系数小、导热性能差的材料称为不良导体。

一般来说，金属的导热系数比非金属的要大，固体的导热系数比液体的要大，气体的导热系数最小。

因为材料的导热系数不仅随温度、压力变化，而且材料的杂质含量、结构变化都会明显影响导热系数的数值，所以在科学实验和工程技术中对材料的导热系数常用实验的方法测定。

测量导热系数的方法大体上可分为稳态法和动态法两类。

本实验介绍一种比较简单的利用稳态法测材料导热系数的实验方法。

稳态法是通过热源在样品内部形成一个稳定的温度分布后，用热电偶测出其温度，进而求出物质导热系数的方法。

【实验目的】1、掌握稳态法测材料导热系数的方法2、掌握一种用热电转换方式进行温度测量的方法 【实验仪器】YBF －2型导热系数测试仪，杜瓦瓶，测试样品（硬铝、橡皮）、游标卡尺、物理天平等。

【实验原理】早在1882年，法国科学家丁·傅里叶就提出了热传导定律，目前各种测量导热系数的方法都建立在傅里叶热传导定律基础上。

当物体内部各处温度不均匀时，就会有热量从温度较高处传向较低处，这种现象称为热传导。

热传导定律指出：如果热量是沿着Z 方向传导，那么在Z 轴上任一位置Z o 处取一个垂直截面积dS ，以d dT表示在Z 处的温度梯度，以dtdQ 表示该处的传热速率（单位时间内通过截面积dS 的热量），那么热传导定律可表示成：（1-1）式中的负号表示热量从高温区向低温区传导（即热传导的方向与温度梯度的方向相反），比例数λ即为导热系数，可见导热系数的物理意义：在温度梯度为一个单位的情况下，单位时间内垂直通过截面单位面积的热量。

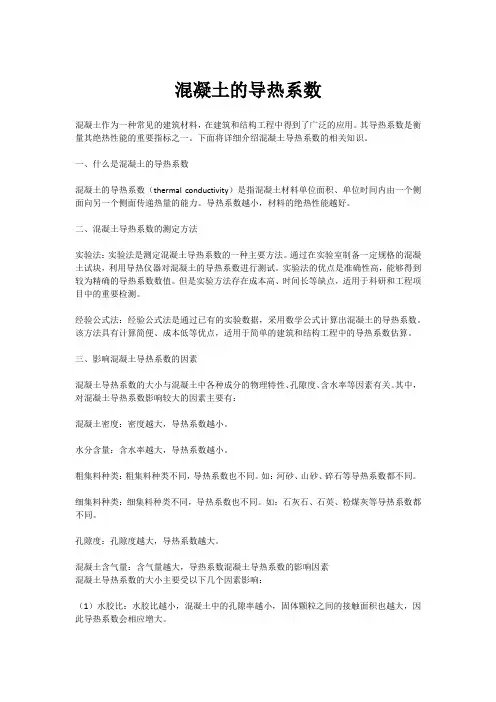

混凝土的导热系数混凝土作为一种常见的建筑材料，在建筑和结构工程中得到了广泛的应用。

其导热系数是衡量其绝热性能的重要指标之一。

下面将详细介绍混凝土导热系数的相关知识。

一、什么是混凝土的导热系数混凝土的导热系数（thermal conductivity）是指混凝土材料单位面积、单位时间内由一个侧面向另一个侧面传递热量的能力。

导热系数越小，材料的绝热性能越好。

二、混凝土导热系数的测定方法实验法：实验法是测定混凝土导热系数的一种主要方法。

通过在实验室制备一定规格的混凝土试块，利用导热仪器对混凝土的导热系数进行测试。

实验法的优点是准确性高，能够得到较为精确的导热系数数值。

但是实验方法存在成本高、时间长等缺点，适用于科研和工程项目中的重要检测。

经验公式法：经验公式法是通过已有的实验数据，采用数学公式计算出混凝土的导热系数。

该方法具有计算简便、成本低等优点，适用于简单的建筑和结构工程中的导热系数估算。

三、影响混凝土导热系数的因素混凝土导热系数的大小与混凝土中各种成分的物理特性、孔隙度、含水率等因素有关。

其中，对混凝土导热系数影响较大的因素主要有：混凝土密度：密度越大，导热系数越小。

水分含量：含水率越大，导热系数越小。

粗集料种类：粗集料种类不同，导热系数也不同。

如：河砂、山砂、碎石等导热系数都不同。

细集料种类：细集料种类不同，导热系数也不同。

如：石灰石、石英、粉煤灰等导热系数都不同。

孔隙度：孔隙度越大，导热系数越大。

混凝土含气量：含气量越大，导热系数混凝土导热系数的影响因素混凝土导热系数的大小主要受以下几个因素影响：（1）水胶比：水胶比越小，混凝土中的孔隙率越小，固体颗粒之间的接触面积也越大，因此导热系数会相应增大。

（2）混凝土密度：密度越大，混凝土中孔隙率越小，因此导热系数也会相应增大。

（3）混凝土中的骨料种类和大小：骨料的种类和大小对混凝土导热系数影响较大，因为骨料是混凝土中导热性较差的组成部分。

当骨料的种类和大小相同，混凝土的导热系数会较小；当骨料种类和大小不同，混凝土的导热系数则会增大。

导热系数的测定方法导热系数（thermal conductivity）是指物质传导热量的能力，是描述物质热传导性能的重要参数。

测定物质的导热系数有多种方法，下面将介绍其中常用的几种方法。

1.热板法测定导热系数热板法是一种常用的测定导热系数的方法。

该方法需要将待测物质包裹在两块热板之间，首先加热其中一块热板，保持另一块热板的温度恒定，然后通过测量两块热板之间传导的热流量和温度差来计算导热系数。

该方法适用于导热系数在0.03-200W/m·K范围内的材料。

2.平板法测定导热系数平板法是另一种常用的测定导热系数的方法。

该方法将待测物质切割成平板状，在平板两侧施加不同温度，通过测量两侧温度差和传导热流量来计算导热系数。

该方法适用于导热系数在0.1-500W/m·K范围内的材料。

3.横向比热差法测定导热系数横向比热差法是一种用于测定导热系数的动态方法。

该方法将待测物质制成棒状，在其表面施加周期性的热源和热沉，通过测量棒状物体两处的温度差和周期性热流量来计算导热系数。

该方法适用于导热系数在0.2-10W/m·K范围内的材料。

4.传导-对流法测定导热系数传导-对流法是一种用于测定导热系数的方法。

该方法将待测物质加工成圆柱形，通过测量圆柱的传热速率和端部的温度差来计算导热系数。

在传热过程中考虑了传导和对流两个因素。

该方法适用于导热系数在0.03-100W/m·K范围内的材料。

5.热流计法测定导热系数热流计法是一种常用的测定导热系数的方法。

该方法使用热流计进行测量，将待测物质放置在热流计中，通过测量热流计两侧温度的变化和流过的热量来计算导热系数。

该方法适用于导热系数在0.1-500W/m·K范围内的材料。

除上述方法外，还有一些其他测定导热系数的方法，例如横向比热法、横向热流测量法、测量材料的导电系数然后通过Wiedemann-Franz定律计算导热系数等。

这些方法各有优缺点，选择合适的方法需要考虑待测物质的性质、测试条件和测量精度等因素。

导热系数的测定导热系数(热导率)是反映材料导热性能的物理量，它不仅是评价材料的重要依据，而且是应用材料时的一个设计参数，在加热器、散热器、传热管道设计、房屋设计等工程实践中都要涉及这个参数。

因为材料的热导率不仅随温度、压力变化，而且材料的杂质含量、结构变化都会明显影响热导率的数值，所以在科学实验和工程技术中对材料的热导率常用实验的方法测定。

测量热导率的方法大体上可分为稳态法和动态法两类。

本测试仪采用稳态法测量不同材料的导热系数，其设计思路清晰、简捷、实验方法具有典型性和实用性。

测量物质的导热系数是热学实验中的一个重要内容。

【实验目的】1、了解热传导现象的物理过程2、学习用稳态平板法测量材料的导热系数3．学习用作图法求冷却速率4、掌握一种用热电转换方式进行温度测量的方法【实验仪器】1、YBF-3导热系数测试仪一台2、冰点补偿装置一台3、测试样品（硬铝、硅橡胶、胶木板）一组4、塞尺一把【仪器简介】仪器的面板图上面板图下面板图加热温度的设定：①．按一下温控器面板上设定键（S ），此时设定值（SV ）显示屏一位数码管开始闪烁。

②. 根据实验所需温度的大小，再按设定键（S ）左右移动到所需设定的位置，然后通过加数键（▲）、减数键（▼）来设定好所需的加热温度。

③．设定好加热温度后，等待8秒钟后返回至正常显示状态。

仪器的连接连线图从铜板上引出的热电偶其冷端接至冰点补偿器的信号输入端，经冰点补偿后由冰点补偿器的信号输出端接到导热系数测定仪的信号输入端。

【实验原理】为了测定材料的导热系数，首先从热导率的定义和它的物理意义入手。

热传导定律指出：如果热量是沿着Z 方向传导，那么在Z 轴上任一位置Z 0 处取一个垂直截面积d S （如图1）以 表示在Z 处的温度梯度，以 表示在该处的传热速率（单位时间内通过截面积d S 的热量），那么传导定律可表示成：(S1-1)式中的负号表示热量从高温区向低温区传导（即热传导的方向与温度梯度的方向相反）。

导热系数测定方法导热系数（也称热传导系数）是一个物质导热性能的重要参数，它用来描述物质在单位梯度温度下导热的能力。

导热系数的测定是热传导学研究的基础，也是工程技术和科学实验中一个常见的测量参数。

本文将介绍几种常用的导热系数测定方法。

一、稳态法稳态法是最常用的测定导热系数的方法，适用于导热系数较大（大于0.5W/m·K）的材料。

它根据热传导定律，通过测量物质两侧的温度差、导热面的面积和厚度，以及所施加的热功率，计算物质的导热系数。

其基本原理为稳定状态下单位时间内通过物质的单位面积的热流量等于物质两侧的温度差除以物质的厚度。

稳态法测定导热系数的装置构成主要包括热源、测试样品、温度测量装置和热流量测量装置等。

二、半稳态法半稳态法也是一种常用的测定导热系数的方法，适用于导热系数较小（小于0.5W/m·K）的材料。

它通过测量测试样品在不同时间下的温度变化，根据瞬态热传导方程计算导热系数。

相比稳态法，半稳态法测定导热系数的装置相对较复杂，包括热源、测试样品、温度测量装置、热流量测量装置和时间测量装置等。

三、横向法横向法是一种适用于导热系数测定较小的薄膜材料的方法。

在横向法中，将测试样品分为两段，一段作为热源，另一段作为冷源，通过测量两段样品的温度差和施加的热功率，计算样品的导热系数。

横向法测定导热系数的装置包括热源、冷源、测试样品、温度测量装置和热流量测量装置等。

四、纵向法纵向法是一种适用于导热系数测定较小的长棒材料的方法。

在纵向法中，将测试样品竖直放置，一侧作为热源，另一侧作为冷源，在不同的位置测量温度，并计算导热系数。

纵向法测定导热系数的装置主要包括热源、冷源、测试样品、温度测量装置和热流量测量装置等。

除了上述方法外，还有其他一些测定导热系数的方法，如射频导热法、光热法、红外线测温法等，这些方法在特定情况下具有特殊的应用优势。

在导热系数测定过程中，测量装置的热源和冷源的选择、温度测量装置的灵敏度和准确度、热流量测量装置的准确度等因素都会对测定结果产生影响，需要综合考虑并进行合理的控制和校正，以保证测定的准确性和可靠性。

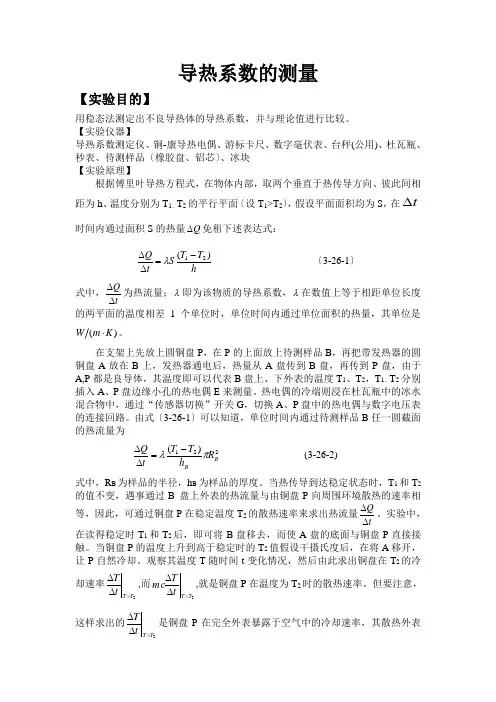

导热系数的测量【实验目的】用稳态法测定出不良导热体的导热系数，并与理论值进行比较。

【实验仪器】导热系数测定仪、铜-康导热电偶、游标卡尺、数字毫伏表、台秤(公用)、杜瓦瓶、秒表、待测样品〔橡胶盘、铝芯〕、冰块【实验原理】根据傅里叶导热方程式，在物体内部，取两个垂直于热传导方向、彼此间相距为h 、温度分别为T 1、T 2的平行平面〔设T 1>T 2〕，假设平面面积均为S ，在t ∆时间内通过面积S 的热量Q ∆免租下述表达式：hT T S t Q )(21-=∆∆λ 〔3-26-1〕 式中，tQ ∆∆为热流量；λ即为该物质的导热系数，λ在数值上等于相距单位长度的两平面的温度相差1个单位时，单位时间内通过单位面积的热量，其单位是)(K m W ⋅。

在支架上先放上圆铜盘P ，在P 的上面放上待测样品B ，再把带发热器的圆铜盘A 放在B 上，发热器通电后，热量从A 盘传到B 盘，再传到P 盘，由于A,P 都是良导体，其温度即可以代表B 盘上、下外表的温度T 1、T 2，T 1、T 2分别插入A 、P 盘边缘小孔的热电偶E 来测量。

热电偶的冷端则浸在杜瓦瓶中的冰水混合物中，通过“传感器切换”开关G ，切换A 、P 盘中的热电偶与数字电压表的连接回路。

由式〔3-26-1〕可以知道，单位时间内通过待测样品B 任一圆截面的热流量为221)(B BR h T T t Q πλ-=∆∆ (3-26-2) 式中，R B 为样品的半径，h B 为样品的厚度。

当热传导到达稳定状态时，T 1和T 2的值不变，遇事通过B 盘上外表的热流量与由铜盘P 向周围环境散热的速率相等，因此，可通过铜盘P 在稳定温度T 2的散热速率来求出热流量tQ ∆∆。

实验中，在读得稳定时T 1和T 2后，即可将B 盘移去，而使A 盘的底面与铜盘P 直接接触。

当铜盘P 的温度上升到高于稳定时的T 2值假设干摄氏度后，在将A 移开，让P 自然冷却。
