12kW户用光伏系统典型设计过程前言：随着分布式发电补贴的下降和光伏电站建造成本的降低，很多用户在选择安装户用光伏系统时，都希望最大化的利用屋顶的面积，尽可能扩大安装容量，以增加发电量，保障投资收益率。
在我国北方许多地区，以前大屋顶优势让户用光伏系统能够达到10kW左右，现在随着技术的不断进步，和成本的不断优化，三相12kW逆变器的成本已经快速下降，接近于10kW逆变器的价格，12kW以上户用系统迎来大量应用场景。
本文将从组件、逆变器，支架、线缆、配电箱的选型，到整体设计方案，以及电站收益预测等方面，与大家分享12kW电站的设计过程。
一、设计过程1.项目勘察农户自建住宅，水泥平屋顶，经现场勘测，设计组件排布示意图如下：2. 组件选择在目前的组件市场上，275W~330W 功率段的组件最为常用。
本文的典型设计方案直流侧建议选择两串输入，可以减少线路损耗，提高系统效率。
大家可根据项目特点在下表中选用相应组件方案。
组件规格 每串数量（块） 电站总串数（串) 电站总功率(KW ） 组件总数（块） 备注 275W 23 2 12.65 46 任选一种组件 配置方案280W 23 2 12.88 46 285W 23 2 13.11 46 290W 23 2 13.34 46 295W 23 2 13.57 46 300W 23 2 13.8 46 310W 22 2 13.64 44 315W 22 2 13.86 44 320W 21 2 13.44 42 325W 21 2 13.65 42 330W21213.8642综合考虑了屋顶面积，银行放款条件以及全寿命周期的收益，本方案选用了46片300W 多晶高效组件，其技术参数如下：根据组件的参数和数量得到装机容量为300Wp* 46块=13.80KWp3.支架方案及组件安装水泥平屋顶的支架/组件安装步骤如下：•预置水泥墩基础••用膨胀螺栓固定角铝底座••固定角铝底座和角铝斜撑••固定角铝后撑和斜撑，然后铺设导轨，用T头螺丝固定••安装组件，用中压块和边压块固定•4.逆变器的选择及安装推荐选用一台纳通NAC12K-DT三相逆变器。
1.总的部分11.1.工程简介11.2.工程建设周期11.3.设计内容11.4.设计依据12.工程建设规模和电力系统简况1 1.1.工程建设规模11.2.工程所在电力系统简况13.接入系统技术方案23.1.接入系统原则23.2.接入系统技术方案34.电气计算及设备选择原则44.1.潮流计算44.2.最大工作电流44.3.短路电流计算54.4.无功补偿容量64.5.主要设备选择原则85.系统对光伏电站的技术要求10 5.1.电能质量要求105.2.电压异常时的相应特性135.3.频率异常时的相应特性136.一次设备清单157.系统继电保护及安全自动装置16 7.1.配置及选型168.调度自动化208.1.调度关系及调度经管208.2.配置及要求209.系统通信259.1.通信技术方案259.2.通信通道组织259.3.通信设备供电259.4.主要设备材料清单26附件1：周口火蓝科华新能源有限公司12兆瓦分布式光伏发电工程备案确认书27附件2：国网周口供电公司发展策划部关于周口火蓝科华新能源有限公司12兆瓦分布式光伏发电工程并网意见函28附图01：光伏电站区域10kV线路现状图29附图02：光伏发电子系统主接线图291.总的部分1.1.工程简介周口火蓝科华新能源有限公司12兆瓦分布式光伏发电工程场址位于周口市川汇产业集聚区河南省长城门业有限公司厂房屋顶及厂区附属场所，场址中心位于东经114.67°、北纬33.66°，海拔高度50m左右。
工程占用河南省长城门业有限公司厂房屋顶及厂区附属场所，设计年发电量约1300万千瓦时，全额上网方式并入国家电网。
主要建设内容：利用厂房屋顶及厂区附属场所建设12MWp分布式光伏发电设备及其他。
工艺流程：太阳能光伏发电技术。
主要设备：光伏组件、逆变器、变压器、汇流箱、配电柜及其他。
1.2.工程建设周期2016年12月至2017年12月。
1.3.设计内容根据国家规范及国家电网企业规范及河南省电力公司有关规定，进行周口火蓝科华新能源有限公司12兆瓦分布式光伏发电工程接入系统技术方案的编制。

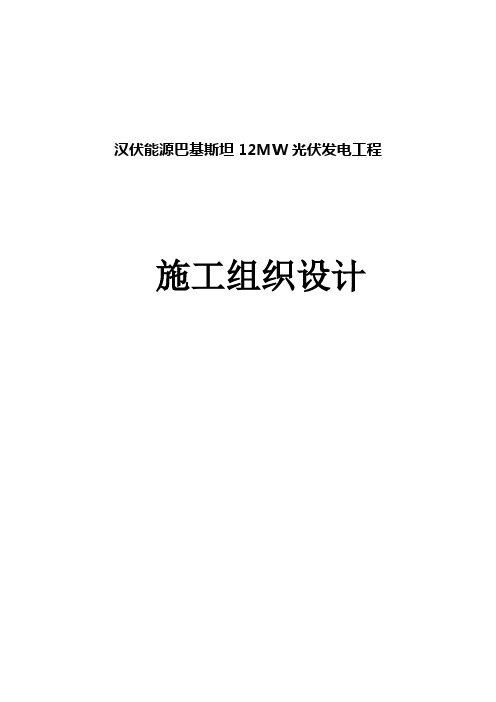

汉伏能源巴基斯坦12MW光伏发电工程施工组织设计信邦建设工程有限公司二0一七年三月十四日目录一、概述…………………………………………………………………………………………1.1 编制依据…………………………………………………………………………………1.2 工程概况…………………………………………………………………………………1.3 施工条件…………………………………………………………………………………1.4 地质条件…………………………………………………………………………………1.5 气象、水文条件……………………………………………………………………………1.6 施工特点、难点及对策……………………………………………………………………1.7 工期目标…………………………………………………………………………………1.8 工程质量目标……………………………………………………………………………1.9 安全文明施工目标………………………………………………………………………1.10 环境保护目标……………………………………………………………………………二、总体施工组织布置及规划…………………………………………………………………2.1 施工总平面图……………………………………………………………………………2.2 临时生产设施……………………………………………………………………………2.3供水、供电及通讯系统……………………………………………………………………2.4 消防设施…………………………………………………………………………………三、主要施工技术方案…………………………………………………………………………3.1施工准备……………………………………………………………………………………3.2主要安装方法………………………………………………………………………………四、施工总进度及措施…………………………………………………………………………4.1 进度合理性及主要节点工期……………………………………………………………4.2 工期保证措施……………………………………………………………………………4.3 资源配置…………………………………………………………………………………五、确保工程质量的技术组织措施……………………………………………………………5.1质量方针……………………………………………………………………………………5.2质量目标……………………………………………………………………………………5.4质量保证措施………………………………………………………………………………5.5施工“质量通病”防范、处理、控制的详细措施……………………………………………六、确保安全生产的技术组织措施……………………………………………………………6.1安全目标……………………………………………………………………………………6.2安全保证的组织机构图……………………………………………………………………6.3安全保证体系………………………………………………………………………………6.4保证安全的措施……………………………………………………………………………七、确保文明施工和环境保护的技术组织措施………………………………………………7.1文明施工……………………………………………………………………………………7.2环境保护措施………………………………………………………………………………八、施工协调管理………………………………………………………………………………8.1与设计单位间的协调管理…………………………………………………………………8.2与监理工程师工作的协调管理……………………………………………………………8.3与各专业作业队的协调管理………………………………………………………………一、概述该项目位于巴基斯坦的旁遮普省胡沙布市Adhi Kot镇，设计光伏容量为12MWP。
12kW户用光伏系统典型设计过程参考范本12下W户用光伏系统典型设计过程刖目：随着分布式发电补贴的下降和光伏电站建造成本的降低，很多用户在选择安装户用光伏系统时，都希望最大化的利用屋顶的面积，尽可能扩大安装容量，以增加发电量，保障投资收益率。
在我国北方许多地区，以前大屋顶优势让户用光伏系统能够达到10下W左右，现在随着技术的不断逬步，和成本的不断优化，三相12下W逆变器的成本已经快速下降，接近于10下W逆变器的价格，12下W以上户用系统迎来大量应用场景。
本文将从组件、逆变器，支架、线缆、配电箱的选型，到整体设计方案，以及电站收益预测等方面，与大家分享12下W电站的设计过程。
一、设i惟程1.项目勘察农户自建住宅，水泥平屋顶，经现场勘测，设计组件排布示意图如下:2.组件选择在目前的组件市场上，275W〜330W功率段的组件最为常用。
本文的典型设计方案直流侧建议选择两串输入，可以减少线路损耗，提高系统效率。
大家可根据项目特点在下表中选用相应组件方案。
组件规格每串数置（块）电站总串数（串）电站总功率（下W）组件总数（块）备注275W23212.6546任1280W23212.8846种组件285W23213.1146配置方290W 232 13.34 46案295W 232 13.57 46 300W 232 13.8 46 310W 222 13.64 44 315W213.8644320W21213.4442325W21213.65423B0W21213.8642综合考虑了屋顶面积，银行放款条件以及全寿命周期的收益，本方案选用了46片300W多晶高效组件，其技术参数如下: 300W多晶组件电性参数B00W多晶高效组件E大功率（w）300开路电压（V oc/V）40.1最大功率点工作电压（Vmp/V）32.8隨电流（Isc/A）9.81最大功率点工作电流（Imp/A）9.15组件效率（％）18.3短路电流（Isc）温度系数（Isc）+0.065%/oC开路电压（V oc）温度系数（V oc）-0.34%/oC最大功率（Pmp）温度系数（Pmp）-0.43%/oC議職环境«照度1000W/M2电池温度25oC光谙AMI.5根据组件的参数和数量得到装机容量为300Wp*46块=13.80下Wp3.支架方案及组件安装水泥平屋顶的支架/组件安装步骤如下:预置水泥墩基础用膨胀螺栓固定角铝底座固定角铝底座和角铝斜撑固定角铝后撑和斜撑，然后铺设导轨，用T头螺丝固定安装组件，用中压块和边压块固定4.逆变器的选择及安装推荐选用一台纳通NAC12下-DT三相逆变器。
