压缩机气阀

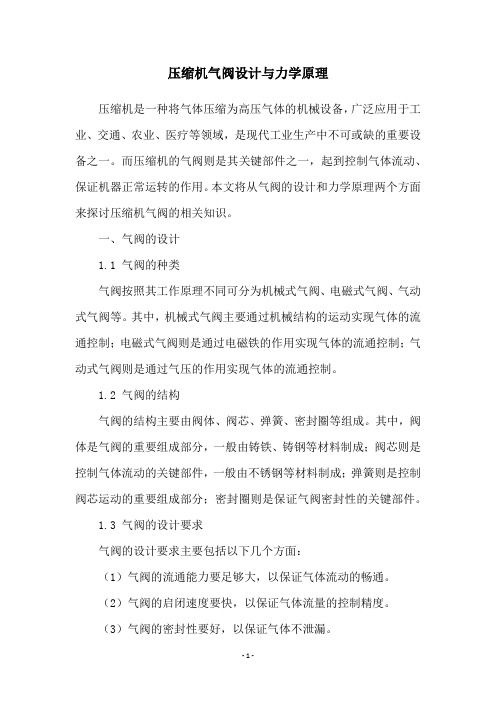

压缩机气阀设计与力学原理压缩机是一种将气体压缩为高压气体的机械设备，广泛应用于工业、交通、农业、医疗等领域，是现代工业生产中不可或缺的重要设备之一。

而压缩机的气阀则是其关键部件之一，起到控制气体流动、保证机器正常运转的作用。

本文将从气阀的设计和力学原理两个方面来探讨压缩机气阀的相关知识。

一、气阀的设计1.1 气阀的种类气阀按照其工作原理不同可分为机械式气阀、电磁式气阀、气动式气阀等。

其中，机械式气阀主要通过机械结构的运动实现气体的流通控制；电磁式气阀则是通过电磁铁的作用实现气体的流通控制；气动式气阀则是通过气压的作用实现气体的流通控制。

1.2 气阀的结构气阀的结构主要由阀体、阀芯、弹簧、密封圈等组成。

其中，阀体是气阀的重要组成部分，一般由铸铁、铸钢等材料制成；阀芯则是控制气体流动的关键部件，一般由不锈钢等材料制成；弹簧则是控制阀芯运动的重要组成部分；密封圈则是保证气阀密封性的关键部件。

1.3 气阀的设计要求气阀的设计要求主要包括以下几个方面：（1）气阀的流通能力要足够大，以保证气体流动的畅通。

（2）气阀的启闭速度要快，以保证气体流量的控制精度。

（3）气阀的密封性要好，以保证气体不泄漏。

（4）气阀的耐磨性要好，以保证气阀的使用寿命。

（5）气阀的可靠性要高，以保证气阀在长期使用中不出现故障。

二、气阀的力学原理2.1 气阀的工作原理气阀的工作原理主要是利用气体的压力差，通过阀芯的上下运动来控制气体的流动。

当气体的压力大于阀芯上方的压力时，阀芯会被压缩弹簧向下移动，从而使气体流通；当气体的压力小于阀芯上方的压力时，弹簧将阀芯向上移动，从而关闭气体通道。

2.2 气阀的力学特性气阀的力学特性主要包括气阀的流量特性、压降特性、启闭特性等。

其中，气阀的流量特性是指气阀在不同开度下的流量变化规律；气阀的压降特性是指气阀在不同开度下的压降变化规律；气阀的启闭特性则是指气阀的开启和关闭时间、开启和关闭力矩等特性。

2.3 气阀的优化设计气阀的优化设计是指通过改变气阀的结构参数、材料等来提高气阀的力学性能。

压缩机气阀工作原理
压缩机气阀通常由阀体、阀座、阀盖、阀芯、阀板等组成。

压缩机气阀有两种工作状态：开启状态和关闭状态。

当气阀处于开启状态时，气体可以顺畅地通过气阀进入或离开压缩机。

当气阀处于关闭状态时，气体无法通过气阀进行流动。

1.压力控制原理：
2.流体力学原理：
流体力学是研究液体和气体在流动中的力学性质和规律的学科。

压缩机气阀的工作原理也涉及到了流体力学的基本原理。

当气体通过压缩机气阀进入或离开压缩机时，气体会受到压力的作用，产生流动。

气阀通过改变气体流动的路径和阻力来控制气体的流量和压力。

3.阀芯控制原理：
阀芯是气阀中的一个关键部件，它可以控制气阀的开启和关闭状态。

当气阀处于关闭状态时，阀芯会通过压力传感器感知到气体流动的压力，并将这一信息传递给控制系统。

控制系统根据压力传感器反馈的信息来控制阀芯的运动，实现气阀的开启和关闭。

压缩机气阀的工作原理是通过压力控制和流体力学原理来实现的。

它可以根据气体的压力变化来控制气阀的开启和关闭状态，从而实现对压缩机工作过程中气体流动的控制。

通过合理的设计和选择，可以使得压缩机气阀具有较好的控制性能和工作稳定性，确保压缩机的正常运行。

压缩机气阀设计与力学原理随着现代工业的发展，压缩机已经成为了许多行业中必不可少的设备，特别是在空气压缩机、汽车引擎等领域，更是发挥着重要的作用。

而在压缩机中，气阀又是至关重要的零部件之一，其设计和性能的优劣直接影响到整个压缩机的效率和可靠性。

本文将从气阀的设计和力学原理两个方面进行探讨，希望能够对读者有所启发和帮助。

一、气阀的设计1. 气阀的种类压缩机中常见的气阀有吸气阀、放气阀、排气阀等。

吸气阀用于吸入新鲜空气，放气阀则是用于放出压缩机中过多的气体，而排气阀则是用于排放压缩机中的压缩气体。

2. 气阀的材质气阀的材质应该选择具有良好耐热、耐腐蚀、耐磨损等性能的材料。

常见的材料有铸钢、不锈钢、铜合金等。

其中，铸钢材质的气阀的强度和硬度较高，不锈钢则具有较好的耐腐蚀性能，铜合金则更适合于低温环境下的使用。

3. 气阀的结构气阀的结构应该考虑到其使用场合和要求。

一般来说，气阀的结构可分为活塞式、球阀式、膜片式等。

活塞式气阀结构简单，适用于低压力下的使用，球阀式气阀适用于高压力下的使用，而膜片式气阀则可以适用于高压力和高流量的场合。

4. 气阀的密封性气阀的密封性对于其性能和使用寿命有着至关重要的影响。

为了保证气阀的密封性，其结构设计应该尽量避免漏气和泄气现象的发生。

同时，气阀的密封材料也应该选择具有良好密封性的材料，如橡胶、聚四氟乙烯等。

二、气阀的力学原理1. 气阀的开启力气阀的开启力是指在气阀关闭状态下，需要施加的力才能将气阀打开。

这个力的大小取决于气阀的结构、材料、密封性等因素。

一般来说，气阀的开启力越小，其使用效率就越高。

2. 气阀的关闭力气阀的关闭力是指在气阀开启状态下，需要施加的力才能将气阀关闭。

与开启力一样，气阀的关闭力也是由结构、材料、密封性等因素决定的。

与开启力相比，气阀的关闭力更加重要，因为它直接影响到气阀的密封性和使用寿命。

3. 气阀的流量特性气阀的流量特性是指在不同压力下，气阀通过气体的流量变化规律。

活塞压缩机气阀结构活塞压缩机是一种常用的工业压缩机，它通过活塞的运动来压缩气体，产生高压气体。

而活塞压缩机气阀结构则是活塞压缩机中的一个重要组成部分，它的作用是控制气体的进出，保证活塞压缩机的正常工作。

活塞压缩机气阀结构一般分为吸气阀和排气阀两部分。

吸气阀用于控制气体从外部进入活塞压缩机的气缸内，而排气阀则用于控制气体从气缸排出。

这两个阀门的结构和工作原理略有不同，下面将分别介绍。

首先是吸气阀。

一般来说，吸气阀由阀板、弹簧和阀座组成。

阀板通常是金属材料制成的，并且具有适当的刚度和弹性。

它的作用是在活塞向外运动时将活塞压缩机气缸内的气体阻挡在外部，防止气体逆流。

而弹簧则起到使阀板贴合阀座的作用，防止气体泄漏。

阀座则是安装在气缸上的金属零件，起到支撑和固定阀板的作用。

其次是排气阀。

排气阀与吸气阀的结构类似，也由阀板、弹簧和阀座组成。

排气阀的作用是在活塞向内运动时将活塞压缩机气缸内的气体排出，同时防止气体逆流。

排气阀的工作原理与吸气阀类似，通过阀板的运动和弹簧的作用来实现开闭。

活塞压缩机气阀结构的设计需要考虑多个因素。

首先是密封性能，阀门必须能够有效地防止气体泄漏，以确保压缩机的工作效率。

其次是耐用性，阀门需要经受高频率的工作循环，因此材料的选择和加工工艺要具备一定的强度和耐磨性。

此外，阀门的安装和维护也需要方便，以减少维修和更换的成本。

总的来说，活塞压缩机气阀结构是活塞压缩机中不可或缺的一个部分，它直接影响到压缩机的工作效率和性能表现。

因此，在活塞压缩机设计和制造过程中，需要充分考虑气阀结构的设计及其与其他部件的协调，以确保压缩机的正常运行和高效工作。

以上就是关于活塞压缩机气阀结构的简要介绍，希望对读者有所帮助。

压缩机气阀标准号
压缩机的气阀标准号因具体的压缩机品牌、型号以及使用场合而有所不同。

以下是几个常见的压缩机气阀标准号：
1. DIN 6276：1982 通用内燃机，压缩空气罐的阀门组，内径为38mm
2. DIN 6274：1982 通用内燃机，带阀门组的压缩空气罐，内径为38mm
3. UNI 4750-1961 船舶上柴油发动机起动的压缩空气设备，阀门用具盖
4. UNI 4758-1961 船舶上柴油发动机起动的压缩空气设备，阀门用具的阀座和密封条
5. PN 40 UNI 4753-1961 船舶上柴油发动机起动的压缩空气设备，阀门用具封闭器
6. UNI 4757-1961 船舶上柴油发动机起动的压缩空气设备，阀门用具的套管和垫圈PN 4C
7. UNI 4754-1961 船舶上柴油发动机起动的压缩空气设备，阀门用具封闭器，DN 65-M25 PN 40
8. UNI 4756-1961 船舶上柴油发动机起动的压缩空气设备，阀门用具的轴套和套箍PN 40
9. UNI 4752-1961 船舶上柴油发动机起动的压缩空气设备，阀门用具的带固定封闭器的轴
由于气阀标准号较多，建议直接查看所购买压缩机的说明书或咨
询相关厂商，以获取准确的气阀标准号。

浅谈压缩机气阀故障与分析气阀是活塞压缩机中重要部件之一，它的作用是控制气缸中气体吸入与排出，对气阀的要求是，关闭时严密不漏，以减少气体的泄漏量。

标签：气阀;故障引言4L型压缩机采用的是环状气阀，在活塞式压缩机中进排气阀的开启和关闭不需要驱动机构，而是依靠阀片两边的压力差来实现，因而它是一种自动阀。

气阀是活塞压缩机中重要部件之一，它的作用是控制气缸中气体吸入与排出，对气阀的要求是，关闭时严密不漏，以减少气体的泄漏量，如果气阀折断、漏气则严重影响压缩机效率，所以在运行中对气阀运行状态的判断与维护保养显得尤为关键。

一、气阀简介及对气阀的要求1）活塞式压缩机中进排气阀的开启和关闭不需要驱动机构，而是依靠阀片两边的压力差来实现，因而它是一种自动阀。

气阀主要由阀座、阀片、升程限制器、弹簧四部分组成，进排气阀的组成及结构。

2）、活塞式压缩机正常运行对进排气阀的基本要求：阻力损失小、寿命长：良好的密封性能，在关闭状态下不漏气;气阀形成的余隙容积小，噪音小。

二、气阀运行中存在问题及分析：1）气阀工作时出现声音异常。

气阀的阀片是易损件，当发生阀片起落被卡住，弹簧倾斜或损坏、阀片材质不良，弹簧力太大等原因，都会造成阀片过早损坏，产生气阀不正常的响声。

在压缩机运行中，如果弹簧折断和变软，会使阀片对阀座或升程限制器冲击力加大，产生不正常声音。

2）吸排气温度异常。

因阀片变形、破损、阀座面不良，阀附着夹杂物，阀安装不良，安装面密封不良，贴合不严，弹簧破损等引起吸排气阀温度异常。

吸气温度高可能来气温度高或吸气阀漏气，排气温度高可能是压缩比过大、吸气温度高、换热效果差等。

3）进排气阀本身出现故障。

阀座和阀片接触不严或磨损，形成漏气;气阀装配不正，引起漏气;阀簧卡住或倾斜使阀片关闭不严，气阀积碳过多，影响开关。

4）进排气阀阀片损坏，弹簧损坏。

阀片在与升程限制器撞击时，也与气阀弹簧撞击。

压缩机运行过程中，弹簧承受的载荷由气阀全闭时的预压缩力到气阀全开时的最大压缩力，在这种脉运循环载荷的作用下，弹簧也是气阀组件中的主要损坏件之一。

活塞压缩机的气阀种类活塞压缩机是一种常见的压缩设备，广泛应用于工业生产和日常生活中。

作为活塞压缩机的重要组成部分，气阀起着关键的作用。

气阀种类多样，每种气阀都有其独特的特点和适用范围。

本文将为您介绍几种常见的活塞压缩机气阀种类。

一、单向气阀单向气阀是最常见和基本的气阀类型之一。

它只允许气体在一个方向上流动，而在另一个方向上则会阻止气体流动。

这种气阀通常由一个活动部件和一个阀座组成。

活动部件可以是一个活塞、一个球或一个薄膜，它会根据气流的方向来打开或关闭阀门。

单向气阀常用于压缩机的进气口和排气口，确保气体流动的单向性。

二、调节气阀调节气阀用于控制气体流量和压力。

它可以根据需要调整阀门的开度，从而控制气体的流量和压力。

调节气阀通常由一个活塞和一个可调节的阀门组成。

通过改变活塞的位置，可以改变阀门的开度，从而调整气体流量和压力。

调节气阀广泛应用于需要稳定气压的场合，如气动控制系统、压缩空气系统等。

三、安全气阀安全气阀是一种用于保护压缩机和系统安全的气阀。

它能够在系统压力超过设定值时自动打开，释放多余的气体，以保护系统免受过压损坏。

安全气阀通常由一个弹簧和一个活动部件组成。

当系统压力超过设定值时，弹簧会被压缩，活动部件会打开阀门，释放多余的气体。

安全气阀广泛应用于压缩空气系统、气动工具和气体储存设备等领域。

四、排水气阀排水气阀是用于排除压缩机和系统中的液体和污染物的气阀。

它能够在系统压力下降到一定值时打开，将液体和污染物排出系统。

排水气阀通常由一个活塞和一个排水口组成。

当系统压力下降到一定值时，活塞会受到外部压力的作用而打开，将液体和污染物排出系统。

排水气阀广泛应用于压缩空气系统、气体分离设备和冷凝器等。

五、电磁气阀电磁气阀是一种通过电磁力控制阀门开关的气阀。

它可以根据电磁信号控制阀门的开启和关闭，从而控制气体的流动。

电磁气阀通常由一个电磁线圈和一个活动部件组成。

当电磁线圈通电时，会产生电磁力使活动部件打开阀门；当电磁线圈断电时，活动部件会关闭阀门。

活塞压缩机的气阀种类活塞压缩机是一种常见的压缩机类型，广泛应用于工业生产和日常生活中。

气阀是活塞压缩机中的重要组成部分，它起到控制气体流动的作用。

根据不同的功能和应用场景，气阀可以分为多种类型。

本文将介绍几种常见的活塞压缩机气阀。

一、进气阀进气阀是活塞压缩机中最基本的气阀之一，它负责将外部空气引入压缩室。

根据不同的工作原理，进气阀可以分为自动进气阀和手动进气阀两种类型。

1. 自动进气阀：自动进气阀是一种根据压力差来实现自动开闭的气阀。

当压缩室内部压力低于外部压力时，自动进气阀会自动打开，将外部空气引入压缩室。

当压缩室内部压力高于外部压力时，自动进气阀会自动关闭，避免气体逆流。

2. 手动进气阀：手动进气阀需要人工操作才能实现开闭。

它通常用于一些特殊的场景，如紧急情况下的停机或维护操作。

手动进气阀的开闭通过手动旋转或拉动杆来实现。

二、排气阀排气阀是活塞压缩机中另一个重要的气阀。

它负责将压缩室内部的压缩气体排出。

根据不同的工作原理，排气阀可以分为压力排气阀、时间排气阀和卸载排气阀三种类型。

1. 压力排气阀：压力排气阀是一种根据压力差来实现自动开闭的气阀。

当压缩室内部压力达到设定值时，压力排气阀会自动打开，将压缩气体排出。

当压缩室内部压力降低到一定程度时，压力排气阀会自动关闭，避免气体逆流。

2. 时间排气阀：时间排气阀是一种根据预设时间来实现开闭的气阀。

它通常用于需要按照时间间隔排气的场景，如周期性的排气操作。

时间排气阀通过设置排气时间和间隔时间来控制气阀的开闭。

3. 卸载排气阀：卸载排气阀是一种通过卸载压缩机来实现排气的气阀。

当压缩机需要停止工作或降低负荷时，卸载排气阀会打开，使压缩机不再压缩气体，从而实现排气的目的。

卸载排气阀通常与其他控制装置配合使用，如压力开关或电子控制器。

除了进气阀和排气阀之外，活塞压缩机中还有一些其他类型的气阀，如过滤阀、调节阀和安全阀等。

过滤阀用于过滤空气中的杂质，保护压缩机的正常工作；调节阀用于调节压缩机的输出压力，保持系统的稳定性；安全阀用于在压缩机超压时释放气体，防止设备损坏或事故发生。

压缩机的气阀是其关键部件之一，对压缩机的运行效率和寿命有重要影响。

气阀的检查是为了保证其良好密封性能和工作状态，避免压缩效率下降和能源浪费。

以下是压缩机气阀检查的常用方法：
1. 外观检查：首先对气阀的外观进行检查，查看是否有裂纹、变形、腐蚀或磨损等现象。

检查阀片、阀座、弹簧等部件是否存在异常。

2. 清洁度检查：清除气阀上的污物、油垢和积碳。

积碳会影响气阀的正常开闭，降低密封效果。

3. 密封性检查：通过压缩空气进行密封性测试。

关闭压缩机，向气缸内充入压缩空气，观察压力表读数的变化。

如果压力迅速下降，说明气阀密封不良。

4. 开启压力检查：测量气阀的开启压力，确保其在规定范围内。

开启压力过高或过低都会影响气阀的正常工作。

5. 动态测试：在压缩机运行状态下，使用专用工具检测气阀的实际工作情况，如阀片的振动频率、弹簧的压缩量等。

6. 拆解检查：如果上述方法无法准确判断气阀的状态，可能需要将气阀拆解进行详细检查。

这包括检查阀座的磨损情况、阀片的厚度、弹簧的弹性等。

7. 使用专用工具：使用气阀研磨机、气阀密封试验器等专用工具进行气阀的检查与维护。

在进行气阀检查时，应严格遵守压缩机的操作规程和安全要求。

如果发现气阀有严重损坏或无法修复的情况，应及时更换新的气阀部件，以确保压缩机的正常运行和生产安全。
