上海市各区2017年中考物理二模试卷分类汇编-数据表格专题

电路计算宝山：22．在图12所示的电路中，电源电压为6伏恒定不变。

闭合电键S ，电流表、电压表的示数分别为0.4安和2伏。

⑴求电阻R 1的阻值。

⑵求电阻R 2消耗的电功率P 2。

⑶选用下列五个定值电阻（R 3=10欧、R 4=15欧、R 5=20欧、R 6=30欧、R 7=50欧）中的一个替换图12中的电阻R 2，是否存在替换上的电阻所消耗的电功率与电阻R 2消耗的电功率P 2相等的可能？若存在这种可能，请通过计算指出它的阻值，并求出此时通过它的电流I ′和加在它两端的电压U ′。

若不存在这种可能，请说明理由。

⑴∵闭合电键，R 1与R 2串联，∴I 1＝I 2＝I ＝0.4安，U 1＝U －U 2＝6伏－2伏＝4伏； ∴R 1＝11I U ＝安伏4.04＝10欧（公式1分，过程1分，结果1分，共计3分） （2）P 2＝U 2×I 2＝2伏×0.4安＝0.8瓦；（公式1分，过程1分，结果1分，共计3分）（3）P 2′＝U 2′×I 2′＝(6伏－U 1′)×I 1′＝(6伏－U 1′)×欧101'U ＝0.8瓦∴ U 1′＝4伏（即为原电压值），或U 1′＝2伏； ∴U 2′＝（U －U 1′）＝（6伏－2伏）＝4伏，∴I 2′＝I 1′＝11R U '＝欧伏102＝0.2安，R 2′＝''22I U ＝安伏2.04＝20欧。

故选择R 5替换R 2，R 2消耗的电功率与原先R 2消耗的电功率相等。

（U 2′值1分，I 2′值1分，R 2′值1分，共计3分）崇明：22．在图15所示的电路中，电源电压为18伏保持不变，电阻R 1的阻值为10欧．闭合电键S 后，电流表A 的示数如图16(a)所示．图12R 1（1）求电阻R 1两端的电压U 1； （2）求电阻R 2的阻值；（3）现有标有“20Ω 3Α”、“50Ω 2Α”字样的滑动变阻器，请从中选择一个替换R 2，并将一个表盘如图16(b)所示的电压表并联在R 1或R 2两端，要求在移动变阻器滑片P 的过程中电压表示数的变化量最大。

情景实验题宝山：16. 学习了热传递可以改变物体内能之后，某小组同学提出一个问题——不同的单色光改变物体内能的本领是否相同？为此，他们利用装有相等质量水的三个相同容器、数字式温度计和光源等进行实验。

实验中，他们在暗室里将水装入容器中，并先测取水的初温t 0（如图6（a ）所示)；然后他们用强度相同的红、绿、蓝单色光分别对三个容器中的水照射相同的时间，测取水的末温t 甲、t 乙和t 丙（水温升高越多，内能增加越多），测量过程如图6（b ）、（c ）和（d ）所示。

请仔细观察图中的操作和测量结果，然后归纳得出初步结论。

⑴ 比较[（a ）（b ）]两图、[（a ）（c ）] 两图或[（a ）（d ）] 两图可知：______________ _____________________________________________________________；⑵比较[（a ）（b ）]两图、[（a ）（c ）] 两图和[（a ）（d ）] 两图可知：________________________________________________________________________________。

16．（21）强度相同的不同单色光都具有改变物体内能的本领；（22）强度相同的不同单色光改变物体内能的本领不同，红色光改变物体内能的本领最强。

崇明：15．小明看到在没有起重机的情况下，工人要将油桶搬运上汽车，常常用如图8的方法。

小明想：为什么不直接将油桶抬上车呢？难道这样做可以省力吗？如果能省力那么推力的大小与斜面长度有关吗？为了探究推力大小与斜面长度的关系，小明选用弹簧秤、4牛的重物和长分别为0.4m 、0.8m 、1m 的木板进行了三次实验，每次斜面的高度均为0.2m 。

测得沿斜面方向向上的拉力大小分别如下图9所示。

（假设斜面很光滑，不计摩擦）（1）初步比较图9中甲、乙、丙及相关条件可知： （18） ；图6（a ） （b ） （c ） （d ）（21）（22）甲 乙 丙（2）全面比较图9中甲、乙、丙及相关条件，可知拉力F与斜面长度L的关系是（19）。

2016学年第二(dì èr)学期徐汇区初三模拟考物理部分一、选择题（共16分）1.依据卢瑟福的原子模型理论，在原子中绕核高速旋转的是（）A. 原子B. 质子C.中子(zhōngzǐ)D. 电子2. 四冲程柴油机在工作过程中，将机械能转化成内能的冲程是（）A. 吸气冲程B. 压缩冲程C. 做功冲程D. 排气冲程3.小徐在教室里能分辨出教室外老师的说话声，主要是一句声音的（）A.音调B. 响度C.音色D. 以上三项都是4. 以下各种单色光中，属于三原色光之一的是（）A. 蓝光B. 紫光C.黄光D. 橙光5. 质量为0.2千克的物体从空中下落，无题受到空气阻力位1牛，其所受合力为（）A. 1.2牛B. 0.8牛C. 2.96牛D. 0.96牛6.电动自行车两刹车手柄各有一个电键S1和S2，在行驶中用任意手刹车，该手柄上的电键立即断开，电动自行车上的电动机停止工作，图1所示的电路中符合要求的是（）7. 当烛焰离凸透镜4厘米时，在凸透镜另一侧的光屏上成一个倒立放大的实像，该凸透镜的焦距可能为（）A. 1厘米B. 3厘米C. 4厘米D. 5厘米8. 如图2所示，甲乙两个均匀实心正方体放在水平地面上，它们对水平地面的压强相等，若分别沿水平方向截去体积相等的部分后它们剩余部分对地面的压强分别为P甲，P乙则（）A. P甲可能等于P乙B. P甲一定大于P乙C. P甲可能小于P乙D. P甲一定小于P乙二、填空题（共24分）9. 最早测出大气压强值得(zhí dé)科学家是_______；家庭(jiātíng)电路中，点灯与电视机是_______关系(guān xì)（选填串联或并联），标有“220V，500W”字样的电饭锅，正常工作一小时，耗电____度。

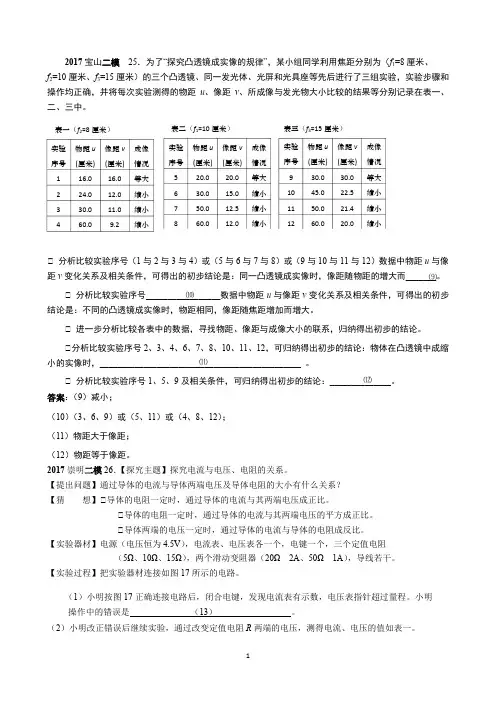

2017宝山二模25．为了“探究凸透镜成实像的规律”，某小组同学利用焦距分别为（f 1=8厘米、 f 2=10厘米、f 3=15厘米）的三个凸透镜、同一发光体、光屏和光具座等先后进行了三组实验，实验步骤和操作均正确，并将每次实验测得的物距u 、像距v 、所成像与发光物大小比较的结果等分别记录在表一、二、三中。

⑴ 分析比较实验序号（1与2与3与4）或（5与6与7与8）或（9与10与11与12）数据中物距u 与像距v 变化关系及相关条件，可得出的初步结论是：同一凸透镜成实像时，像距随物距的增大而_______。

⑵ 分析比较实验序号_________________数据中物距u 与像距v 变化关系及相关条件，可得出的初步结论是：不同的凸透镜成实像时，物距相同，像距随焦距增加而增大。

⑶ 进一步分析比较各表中的数据，寻找物距、像距与成像大小的联系，归纳得出初步的结论。

①分析比较实验序号2、3、4、6、7、8、10、11、12，可归纳得出初步的结论：物体在凸透镜中成缩小的实像时，______________________________________________ 。

② 分析比较实验序号1、5、9及相关条件，可归纳得出初步的结论：______________。

答案：（9）减小；（10）（3、6、9）或（5、11）或（4、8、12）； （11）物距大于像距； （12）物距等于像距。

2017崇明二模26．【探究主题】探究电流与电压、电阻的关系。

【提出问题】通过导体的电流与导体两端电压及导体电阻的大小有什么关系？ 【猜 想】①导体的电阻一定时，通过导体的电流与其两端电压成正比。

②导体的电阻一定时，通过导体的电流与其两端电压的平方成正比。

③导体两端的电压一定时，通过导体的电流与导体的电阻成反比。

【实验器材】电源（电压恒为4.5V ），电流表、电压表各一个，电键一个，三个定值电阻（5Ω、10Ω、15Ω），两个滑动变阻器（20Ω 2A 、50Ω 1A ），导线若干。

凸透镜成像实验宝山：24．“测定物质的密度”和“探究物质质量与体积的关系”实验需要测量的物理量____；多次测量的意义_____。

（均选填“相同”或“不同”）在“探究凸透镜成像规律”实验中，移动光屏找像时，要保持光具座上__________的位置不变，在移动过程中，眼睛要注意观察______上像，直到出现清晰的像为止。

相同；不同；发光物和凸透镜；光屏上的像。

奉贤：24．小朱同学在做“探究凸透镜成像的规律”实验中，首先依次将蜡烛、凸透镜和光屏放在水平放置的光具座上，接着调整它们的中心大致在__________，目的是___________________________。

若用凸透镜的焦距为10 厘米，蜡烛、凸透镜和光屏的位置如图13所示，此时光屏上的像一定是__________像；若保持凸透镜的位置不变，将蜡烛放置在36 厘米刻度处，则光屏在光具座的__________厘米刻度处时可得到一个清晰的像（选填：“79”、“81”或“85”）。

24、同一高度；为了使像清晰地成在光屏的中央；倒立；放大；实；85黄浦：24. 在图13中，凸透镜焦距为10厘米。

保持透镜位置不变，当蜡烛在15厘米刻度处时，为了在光屏的中心找到像，应调整光屏的________，并将光屏向_______（选填“远离透镜”或“靠近透镜”）方向移动，此时所成像的大小与物体相比是_______的。

若要得到烛焰的虚像，应使蜡烛与透镜间的距离________10厘米。

24. 高度；远离透镜；放大；小于嘉定：6．某凸透镜焦距为15厘米。

当物体沿主光轴从距透镜25厘米处向50厘米处移动时则（）B A．像变大，像距变大 B．像变小，像距变小C．像先变小后变大，像距变大 D．像先变小后变大，像距变小普陀：6．某凸透镜的焦距为 10 厘米，物体经凸透镜能在离凸透镜 15 厘米的光屏上成像，所成的像是（）BA．倒立、放大、实像 B．倒立、缩小、实像C．正立、放大、虚像 D．正立、缩小、实像青浦：7．物体沿主光轴逐步靠近凸透镜的过程中，在另一侧，光屏在距离凸透镜16厘米和24厘米处时分别能得到缩小和放大的像，则该透镜的焦距可能为（）BA．8厘米 B．10厘米C．12厘米 D．16厘米松江：24．在焦距为5厘米、10厘米和20厘米的凸透镜中选择一个放置在图17所示的位置，将蜡烛、光屏分别置于光具座上透镜两侧，调整透镜和光屏的中心大致与烛焰的中心在（5）。

一、选择题（共16分）1．《物理》（九年级第二学期试用本）一书的质量最接近于（）A．0.015千克B．0.15千克C．1.5千克D．15千克2．图1是热机工作时的四个冲程，其中属于内能转化为机械能的冲程是（）3．光从空气斜射到水面发生光的反射和折射现象，已知入射光线与水面的夹角为30°，则下列说法正确的是（）A．入射角等于30°B．反射角等于60°C．折射角大于60°D．折射角等于0°4．如图2所示，闭合电键S，则（）A．通电螺线管的右端是S极，小磁针的N极向左偏转B．通电螺线管的右端是S极，小磁针的N极向右偏转C．通电螺线管的右端是N极，小磁针的N极向左偏转D．通电螺线管的右端是N极，小磁针的N极向右偏转5．某同学使用电流表，估计待测电路中的电流为0.3安左右，他用0—3A的量程来测量，这样做的结果是（）A．指针摆动角度大，会损坏电流表B．指针摆动角度小，会损坏电流表C．指针摆动角度小，读数不够准确D．指针摆动角度小，读数比较准确6．一重为G的立方体放在水平面上，现对其上表面的中央沿竖直方向施加一个力，该力的大小为F（已知F<G），此时该正方体在竖直方向上所受合力的大小为（）A．0 B．F C．G－F D．G7．如图3所示，P、Q是同一直线上相距12米的两点，甲、乙两小车同时从P点出发向Q 点运动，当乙车到达Q点时，甲车离Q点为12米，则甲、乙两小车运动的s-t图像可能是（）A．①③B．①④C．②③D．②④8．如图4两个盛有等高液体的圆柱形容器A和B，底面积不同（已知S A＜S B），液体对容器底部的压强相等。

现将甲球放在A容器的液体中，乙球放在B容器的液体中，容器中均无液体溢出，若此时液体对各自容器底部的压力相等，则一定（）A．甲球所受浮力大于乙球所受浮力B．甲球的重力小于乙球的重力C．甲球的体积大于乙球的体积D．甲球的质量大于乙球的质量二、填空题（共23分）请将结果填入答题纸的相应位置。

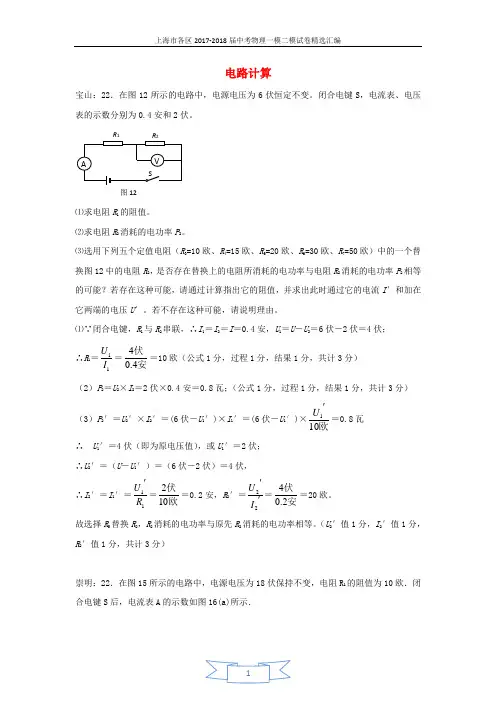

电路计算宝山：22．在图12所示的电路中，电源电压为6伏恒定不变。

闭合电键S ，电流表、电压表的示数分别为0.4安和2伏。

⑴求电阻R 1的阻值。

⑵求电阻R 2消耗的电功率P 2。

⑶选用下列五个定值电阻（R 3=10欧、R 4=15欧、R 5=20欧、R 6=30欧、R 7=50欧）中的一个替换图12中的电阻R 2，是否存在替换上的电阻所消耗的电功率与电阻R 2消耗的电功率P 2相等的可能？若存在这种可能，请通过计算指出它的阻值，并求出此时通过它的电流I ′和加在它两端的电压U ′。

若不存在这种可能，请说明理由。

⑴∵闭合电键，R 1与R 2串联，∴I 1＝I 2＝I ＝0.4安，U 1＝U －U 2＝6伏－2伏＝4伏； ∴R 1＝11I U ＝安伏4.04＝10欧（公式1分，过程1分，结果1分，共计3分） （2）P 2＝U 2×I 2＝2伏×0.4安＝0.8瓦；（公式1分，过程1分，结果1分，共计3分）（3）P 2′＝U 2′×I 2′＝(6伏－U 1′)×I 1′＝(6伏－U 1′)×欧101'U ＝0.8瓦∴ U 1′＝4伏（即为原电压值），或U 1′＝2伏； ∴U 2′＝（U －U 1′）＝（6伏－2伏）＝4伏，∴I 2′＝I 1′＝11R U '＝欧伏102＝0.2安，R 2′＝''22I U ＝安伏2.04＝20欧。

故选择R 5替换R 2，R 2消耗的电功率与原先R 2消耗的电功率相等。

（U 2′值1分，I 2′值1分，R 2′值1分，共计3分）崇明：22．在图15所示的电路中，电源电压为18伏保持不变，电阻R 1的阻值为10欧．闭合电键S 后，电流表A 的示数如图16(a)所示．图12R（1）求电阻R 1两端的电压U 1； （2）求电阻R 2的阻值；（3）现有标有“20Ω 3Α”、“50Ω 2Α”字样的滑动变阻器，请从中选择一个替换R 2，并将一个表盘如图16(b)所示的电压表并联在R 1或R 2两端，要求在移动变阻器滑片P 的过程中电压表示数的变化量最大。

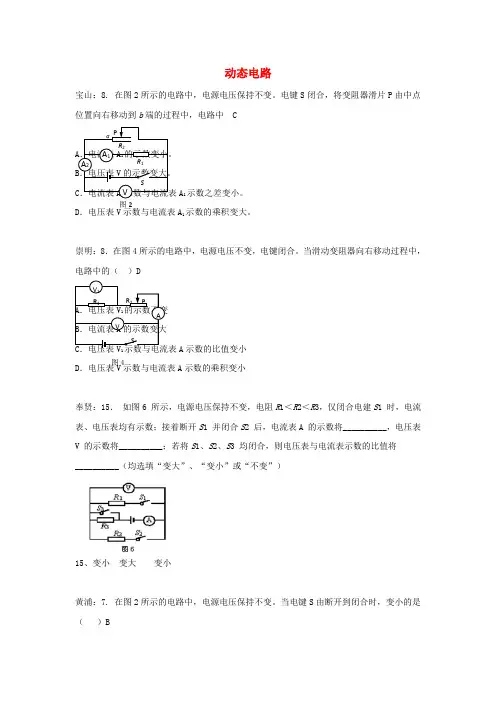

动态电路宝山：8. 在图2所示的电路中，电源电压保持不变。

电键S 闭合，将变阻器滑片P 由中点位置向右移动到b 端的过程中，电路中 CA ．电流表A 1的示数变小。

B ．电压表V 的示数变大。

C ．电流表A 2示数与电流表A 1示数之差变小。

D ．电压表V 示数与电流表A 1示数的乘积变大。

崇明：8．在图4所示的电路中，电源电压不变，电键闭合。

当滑动变阻器向右移动过程中，电路中的（ ）DA ．电压表V 1的示数不变B ．电流表A 的示数变大C ．电压表V 1示数与电流表A 示数的比值变小D ．电压表V 示数与电流表A 示数的乘积变小奉贤：15． 如图6 所示，电源电压保持不变，电阻R 1＜R 2＜R 3，仅闭合电建S 1 时，电流表、电压表均有示数；接着断开S 1 并闭合S 2 后，电流表A 的示数将__________，电压表V 的示数将__________；若将S 1、S 2、S 3 均闭合，则电压表与电流表示数的比值将__________（均选填“变大”、“变小”或“不变”）图4图215、变小 变大 变小黄浦：7. 在图2所示的电路中，电源电压保持不变。

当电键S 由断开到闭合时，变小的是（ ）BA. 电压表V 的示数B. 电压表V 示数与电流表A 示数的比值C. 电流表A 1的示数D. 电压表V 示数与电流表A 示数的乘积嘉定：7．在图2所示的电路中，电源电压保持不变，电路中各元件都完好。

当电键S 由断开到闭合时，正确的判断是 ( ) DA ．电压表的示数可能变大B ．电压表的示数一定变小C ．电流表的示数可能不变D ．电流表的示数一定变小闵行：7．将电阻R 1、R 2、R 3，电压表V 1、V 2、V 3分别组成不同的电路。

已知R 1＞R 2＞R 3，当电键闭合后，电压表V 1示数为U 1、V 2示数为U 2、V 3示数为U 3，且U 1＞U 2＞U 3。

其对应的电路图可能是图3中的（ ）DA ．B ． 图3C ．D ．RAVL S图2普陀：8．在图 2 所示的电路中，电源电压恒定不变，闭合电键 S ，当 R 2 全部接入电路时，电压表V 的示数为 U ；移动滑片 P ，当 R 2 一半接入电路时，电压表 V 的示数为 U' ，则下列关于 U' 和 U 的关系正确的是( )CA ．U' 一定等于2UB ．U' 可能等于2UC ．U' 一定大于 2UD ．U' 可能大于2U青浦：14．如图4所示电路，电源电压保持不变，当电键S 闭合时，电流表的示数 （16） ，电压表的示数 （17） ，向右移动滑动变阻器R 2的滑片P 时，电压表示数变化量与电流表示数变化量的比值将 （18） （均选填“变小”、“不变”或“变大”）。

上海市闵行区2017年中考二模物理试卷考生注意：1．本试卷物理部分含五个大题。

2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。

一、选择题（共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上。

更改答案时，用橡皮擦去，重新填写。

1.我们通常说的男高音的“高”是指声音的（）A、音调 B.响度 C.音色 D.振幅2.下列粒子中带正电的是（）A.中子B.质子C.电子D.原子3.下列事实不能用分子动理论解释的是（）A、酒精挥发 B.花香四溢 C.尘土飞扬 D.腌制咸蛋4.甲、乙两个质量相同的实心物体漂浮在水面上，已知，甲、乙所受的浮力分别为F甲、F乙，排开液体的体积分别为V甲、V乙,则（）5.木块静止在水平桌面上，如图1所示。

关于木块对桌面的压力和木块所受重力之间的关系，下列说法中正确的是（A.一对平衡力B.一对相互作用力C.作用在同一物体上D.两力的大小相同6.如图2所示，在研究“电流与电阻的关系”实验中，下列说法中正确的是（）①闭合电键前，移动滑片P到最右端是为了起到保护电路的作用②闭合电键后，移动滑片P的作用是控制电阻两端的电压保持不变③闭合电键后，移幼滑片P的作用是控制通过电阻的电流保持不定④闭合电键后，移动滑片P的目的是多次测量取平均值减少误差A.①②B.②③C.①③D.②④7.将电阻R1、R2、R3，电压表V1、V2、V3分别组成不同的电路，已知屋R1>R2>R3,，当电键闭合后，电压表V1示量为U1、V2卫示量为U2;V3示数为U3，且U1〉U2〉U3，其对应的电路图可能是图3中的（）8.两个均匀实心正方体甲、乙，如图4所示放置在水平地面上，乙对水平地面的压强为P1。

若将两正方体同时沿竖直方向切去相同的体积△V后(△V=0.5V甲)，此时乙对地面的压强为P2。

下列判断正确的是（）图1图2A.P 1一定大P 2B.P1一定小P 2C.P1一定等于P 2D.P1可能小于P 2二、填空题（共23分）请将结果填在答题纸的相应位置9.我国家用电冰箱的额定电压为________伏，工作时消耗的电能是用________表测量的。

电路故障1.（宝山，15.）在图5所示的电路中，电源电压保持不变。

当仅电键S 闭合后，发现只有一个电表的指针发生偏转，已知电路中电阻R 1、变阻器R 2中仅有一个出现了故障。

①电路中故障可能发生在______；（选填“R 1”或“R 2”） ②接着，向右移动变阻器R 2的滑片P ，只观察到一个电表的示数发生了变化，则故障的种类是________。

（选填“短路”或“断路”）15．（19）R 1； （20）短路。

2.（崇明， 14．）在图7所示的电路中，电源电压保持不变。

闭合电键S ，电路正常工作，一段时间以后有两个电表的示数发生变化，已知电阻R 1、滑动变阻器R 2中 仅有一个出现故障。

（1）电路中的故障可能是 （16） ；（2）接着，移动变阻器R 2的滑片P ，又观察到两个电表的示数发生了改变，则故障一定是 （17） 。

14．（1）R 1断路或R 2断路；说明：正确写出一种情况得1分，正确写出两种情况得2分 （2）R 1断路。

3.（奉贤，7）如图3所示，电源电压保持不变。

闭合电建S ，电路正常工作，一段时间后。

电流表A 的示数变小，电压表V 的示数不变，然后将电流表A 与电阻R 2 的位置对换，发现电流表的示数再次变小。

若故障只发生在电阻R 1、R 2 上，则（ ）A ．只有R 1 断路B ．只有R 2 断路C ．R 1和R 2 同时断路D ．R 1和R 2 同时短路7.B⒆图74.（黄浦14.） 在图6所示的电路中，电源电压保持不变。

已知电阻1R 、2R 中仅有一个出现了故障，且闭合电键S 前后，其他元件均保持完好。

当电键S 闭合时 ①若电流表的指针发生偏转，电路中的故障是__________________。

②若电流表的指针不发生偏转，电路中的故障是_____________________。

14. 1R 断路；1R 短路或2R 断路5.（嘉定 15）如图7所示的电路中，电源电压保持不变。
