初中物理光学作图题(折射、反射)光学作图专题训练作图注意事项：1.作图时要使用工具，确保图形规范。

2.实际光线要用实线表示，而不是虚线。

3.光线必须带箭头，光线之间要连接好，不要断开。

4.绘制光的反射或折射光路图时，应先在入射点作出法线，然后根据反射角与入射角或折射角与入射角的关系作出光线。

一、光的反射定律作图1.绘制下列图形的入射光线、反射光线和镜面。

2.___用平面镜将一束太阳光反射到竖井底部，请在图上标出平面镜的位置。

二、根据平面镜成像的特点作图1.根据平面镜成像特点，绘制镜中的像或镜前的物体。

2.绘制物体ABC在平面镜中所成的像A'B'。

三、根据平面镜成像的原理作图1.绘制发光点S发出的光线经平面镜反射后经过图中P点的光路图。

2.如上图所示，S'为点光源S在平面镜MN中的像，SA 为光源S发出的一条光线，请绘制平面镜MN，并完成光线SA的光路。

3.如上图所示，光源S经平面镜反射出两条光线，请绘制图形确定光源S的位置，并完成光路图。

四、根据光的折射定律作图（记住在空气中的角度大于在其他介质中的角度）1.绘制下列图形的入射光线或折射光线。

2.如图所示，一束光线射向三棱镜，请绘制这束光线两次折射的大致光路。

3.如图所示，一束光线斜射向一块玻璃砖的侧面，请绘制光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。

4.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，请绘制这束光线在水中行进最后射出水面的光路图。

5.绘制下列图形中光线通过玻璃砖的光路。

6.发光点S发出一束光投射到水面上，其中一条光线反射后经过A点，请绘制入射光线、反射光线和大致的折射光线。

五、根据光的直线传播作图1.绘制物体经过小孔后在光屏上成的像，是倒立的虚像还是正立的实像？六．模拟试题：1.根据光路图标出室内的光源S。

2.绘制井底之蛙所看到的天的范围。

（a点表示蛙的眼睛）3.如图所示，一条光线斜射到垂直于水面放置的平面镜上，请绘制反射光线及这条反射光线射入水中后的大致传播方向。

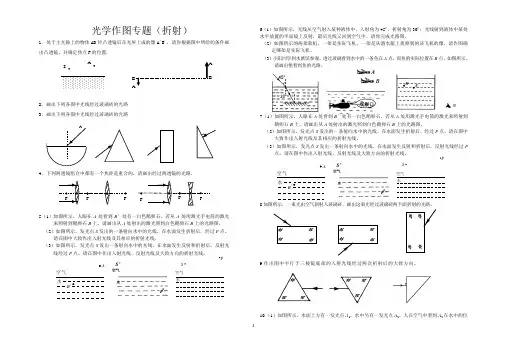

空气水S P空气 水AB′ 空气水S P空气 水AB′ 眼光学作图专题（折射）1．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置.2．画出下列各图中光线经过玻璃砖的光路 3．画出下列各图中光线经过玻璃砖的光路4．下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路。

5（1）如图所示，人眼在A 处看到B ′处有一白色鹅卵石，若从A 处用激光手电筒的激光来照射到鹅卵石B 上，请画出从A 处射出的激光照到白色鹅卵石B 上的光路图。

（2）如图所示，发光点S 发出的一条射向水中的光线，在水面发生折射后，经过P 点。

请在图中大致作出入射光线及其相应的折射光线。

（3）如图所示，发光点S 发出一条射向水中的光线，在水面发生反射和折射后，反射光线经过P 点。

请在图中作出入射光线、反射光线及大致方向的折射光线。

6（1）如图所示，光线从空气射入某种液体中，入射角为45º，折射角为30º；光线射到液体中某处水平放置的平面镜上反射，最后光线又回到空气中。

请你完成光路图。

（2）如图所示的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请作图确定哪架是实际飞机。

（3）小阳同学到水族馆参观，透过玻璃看到水中的一条鱼在A 点，而鱼的实际位置在B 点，如图所示。

请画出他看到鱼的光路。

7（1）如图所示，人眼在A 处看到B ′处有一白色鹅卵石，若从A 处用激光手电筒的激光来照射到鹅卵石B 上，请画出从A 处射出的激光照到白色鹅卵石B 上的光路图。

（2）如图所示，发光点S 发出的一条射向水中的光线，在水面发生折射后，经过P 点。

请在图中大致作出入射光线及其相应的折射光线。

（3）如图所示，发光点S 发出一条射向水中的光线，在水面发生反射和折射后，反射光线经过P点。

请在图中作出入射光线、反射光线及大致方向的折射光线。

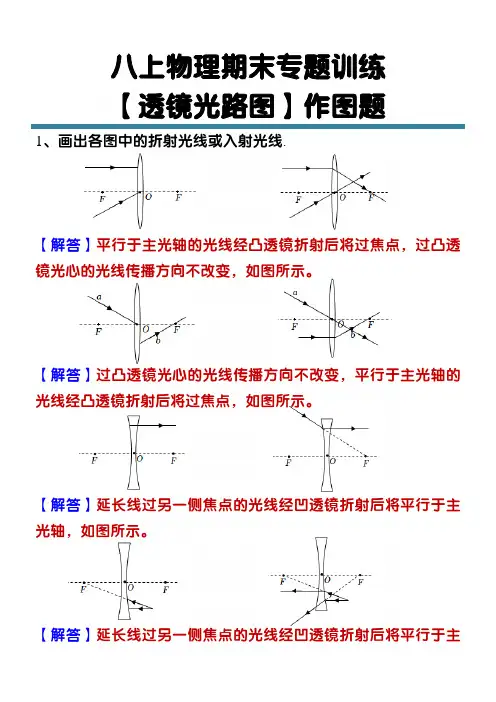

八上物理期末专题训练【透镜光路图】作图题1、画出各图中的折射光线或入射光线.【解答】平行于主光轴的光线经凸透镜折射后将过焦点，过凸透镜光心的光线传播方向不改变，如图所示。

【解答】过凸透镜光心的光线传播方向不改变，平行于主光轴的光线经凸透镜折射后将过焦点，如图所示。

【解答】延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示。

【解答】延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点，如图所示。

2、如图所示，两条入射光线分别射向凸透镜，请画出折射光线。

【解答】通过焦点的光线经凸透镜折射后将平行于主光轴，平行于主光轴的光线经凸透镜折射后将过焦点，如图所示。

3、如图为通过凸透镜的两束光线，请补全光路图。

【解答】通过焦点的光线经凸透镜折射后将平行于主光轴；过凸透镜光心的光线传播方向不改变，如图所示。

4、在图中画出光通过透镜后的光路图。

【解答】平行于主光轴的光线经凸透镜折射后将过焦点；过焦点的光线经凸透镜折射后，平行于主光轴，，如图所示。

5、如图所示，根据一束与主光轴平行的光线经凹透镜折射后的光线，找出凹透镜的焦点F的位置（O为光心）。

【解答】作一条与入射光线平行且通过光心的直线，根据凹透镜的特点，这条直线即为主光轴；作折射光线的反向延长线，那么该延长线与主光轴的交点即为凹透镜焦点F，如图所示。

6、如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．【解答】过焦点的光线经凸透镜折射后折射光线平行于主光轴；折射光线与平面镜成45度角射到平面镜上，根据反射角等于入射角，画出反射光线，如下图所示：。

光的反射、平面镜成像、光的折射、透镜作图专题训练一、根据光的反射定律作图1.如图所示，请根据光的反射定律画出它的反射光线，并标明反射角的大小。

图1 图2 图3 图4 2.请在图中完成光路图，并标出入射角和反射角的度数；图5 图6 图7 图8 3.下图中已标出了反射光线和入射光线，请在图中画出平面镜位置，并保留作图痕迹。

图9 图10 图11 图12 二根据平面镜成像特点作图1.请利用平面镜成像的特点在图中作出物体AB在平面镜中的像，保留作图痕迹。

图1 图2 图3 图4 2.A′B′是AB在镜中的像，根据平面镜成像的特点，作出图中物体AB的位置图5 图6 图7 标出反射角的度数3.如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜（保留作图痕迹）。

图8 图9 图104.画出发光点S发出的光线经平面镜反射后过图中P点的光路图。

请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路。

图11 图12 图135.如图所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。

画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图。

6.“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹。

如图所示，发光点S发出一条射向水中的光线，在水面发生反射和折射后，反射光线经过P点。

请在图中作出入射光线、反射光线及大致方向的折射光线7.电视机的遥控器不对准电视机的控制窗口P，对着墙壁按一下按钮，也能控制电视机，请在图中画出从遥控器S点发出的红外线射向墙壁后再反射到P点的光路图。

8.如图所示，A、B是平面镜前已点光源S发出的光线经平面镜反射后的两条反射光线。

请在图中标出点光源S和像点S'的位置，并完成光路图（保留作图痕迹）。

【分析】本题有两种作法：第一种作法：根据反射光线反向延长过像点，作出反光点的像点S ′，再根据平面镜成像的特点：像与物关于平面镜对称作出发光点S的位置，补出入射光线。

专题06 透镜及其成像规律作图（解析版）类型一凸透镜、凹透镜三条特殊光线【方法技巧】1.凸透镜三条特殊光线：(1)过光心的光线，其传播方向不改变；(2)平行主光轴的光线折射后过焦点：(3)过焦点射向凸透镜的光线折射后将平行主光轴传播。

2.凹透镜三条特殊光线：（1）经过光心的光线传播方向不改变。

（2）与主光轴平行的光线折射后的反向延长线过虚焦点。

（3）射向虚焦点的光线折射后平行于主光轴。

【专项训练】1.在图1中完成凸透镜光路图，在图2中完成凹透镜光路图。

【答案】解：在图1中，平行于主光轴的光线经凸透镜折射后将过焦点；通过焦点的光线经凸透镜折射后将平行于主光轴；在图2中，平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；过凹透镜光心的光线传播方向不改变；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；如图所示：【解析】在作凸(凹)透镜的光路图时，先确定所给的光线的特点再根据凸(凹)透镜的光学特点(三条特殊光线)来作图。

(1)凸透镜三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴；②平行于主光轴的光线经凸透镜折射后将过焦点；③过凸透镜光心的光线传播方向不改变。

(2)凹透镜三条特殊光线：①延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；②平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；③过凹透镜光心的光线传播方向不改变。

2.平行光经过凸透镜后会聚在主光轴上的一点，这个点叫凸透镜的焦点；平行光经过凹透镜后，光线发散，发散光线的反向延长线交在主光轴上的一点，这个点叫凹透镜的虚焦点。

如图，F 点既是图示凸透镜的焦点，也是图示凹透镜的虚焦点，请画出图中两条平行于主光轴的光线经过两个透镜的光路图。

【答案】3.如图所示，在平面镜与凸透镜之间放一物体AB，F为凸透镜的焦点，从B点发出的一条光线经平面镜反射后恰好通过凸透镜的焦点F，并射向凸透镜，经凸透镜发生折射。

请画出：(1)物体AB在平面镜中的像A′B′。

初中物理竞赛辅导《光学作图》1．如图甲所示，是凹透镜的三条特殊光线画法。

实际上凹透镜也可以成像，物体经凹透镜所成的像是正立缩小的虚像。

如图乙所示，MN是主光轴，A'B'是物体AB通过凹透镜所成的像，请你根据凹透镜的三条特殊光线，在乙图中画出凹透镜的位置并标出其中一个焦点的位置。

（保留作图痕迹）2．有一点光源S，它在平面镜中的像与凸透镜的焦点F重合，S发出的一条光线经平面镜反射后，反射光线为a，如图所示，并且光线a经凸透镜折射后的折射光线与凸透镜的光轴平行。

请在图中画出：（1）凸透镜的焦点F；（2）点光源S的位置。

3．已知暗箱内有一只凹透镜和一只平面镜。

请在暗箱内画出完整的光路图，填上光学仪器，并注明凹透镜虚焦点F的位置。

4．承德避暑山庄湖景如画，如图甲所示。

小玉同学在岸边，通过平静的湖面，既可看到建筑物的倒影，又可看到水中的鲤鱼。

图乙中，A点代表建筑物的顶点，B点代表小玉看到的鱼，C点代表小玉的眼睛。

请在图乙中画出：（1）A点在水中的像A'；（2）小玉看到A'的光路；（3）鱼的大致位置B'并完成看到B'的光路图。

5．平静水面上方的小鸟和水中的小鱼，某时刻的实际位置A、B如图所示，C点的人恰好看到它们在水中的像A′、B′重合，请画出小鸟在水中像的位置和人眼看到小鱼的光路图。

6．如图是小猫和小聪能够通过平面镜互相看到对方，请在图中用光学作图法画出平面镜，并且画出箭头表示小猫看到小聪的光路。

7．鱼在水下A点看岸上的物体蜻蜓，图中B、C两点，有一点是蜻蜓，有一点是鱼在水下看到蜻蜓的像点，请在图中作出其光路图（保留作图痕迹）。

8．小明想通过垂直井道把太阳光引到地铁车站的M点，请你帮他解决这一问题。

你需要什么器材？请在图中画出光路图。

9．一束光照射到半球形玻璃砖上，如图，请你在图中画出光线经两次折射后，射出半球形玻璃砖的光路图。

10．如图所示，点S为光源，点S＇为S通过平面镜所成的像，在光源发出的光线中，有一条经平面镜反射后经过点A，S、A、S＇恰好位于一等腰直角三角形的三个顶点。

1

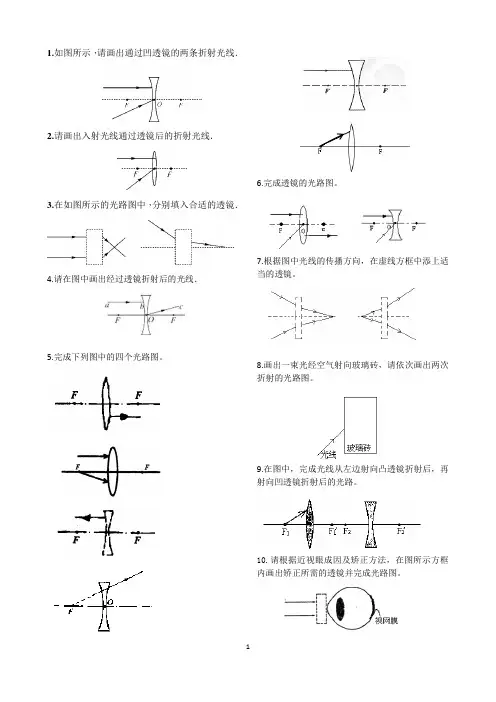

1.如图所示，请画出通过凹透镜的两条折射光线．
2.请画出入射光线通过透镜后的折射光线．
3.在如图所示的光路图中，分别填入合适的透镜．
4.请在图中画出经过透镜折射后的光线．
5.完成下列图中的四个光路图。

6.完成透镜的光路图。

7.根据图中光线的传播方向，在虚线方框中添上适当的透镜。

8.画出一束光经空气射向玻璃砖，请依次画出两次折射的光路图。

9.在图中，完成光线从左边射向凸透镜折射后，再射向凹透镜折射后的光路。

10.请根据近视眼成因及矫正方法，在图所示方框内画出矫正所需的透镜并完成光路图。

考点一透镜三条特殊光线作图1．（2019·南京）完成图中的光路。

【答案】【解析】在作凸透镜、凹透镜的光路图时，先确定所给的光线的特点再根据透镜的三条特殊光线来作图。

延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示。

2.（2019·成都A卷）(1)在图甲中,F是透镜的焦点a、b是烛焰发出的两条光线，a与两焦点连线平行,b经过透镜中心。

请作出a、b两条光线通过透镜之后的光路图。

【答案】【解析】本题考点是凸透镜成像规律的原理，主要内容是通过凸透镜的“三条特殊光线”中的两条：经过光心的光线传播方向不变；平行于主光轴的光线经过凸透镜折射后过焦点。

3．（2019·德阳）请画出图中两条入射光线对应的出射光线。

【答案】平行于主光轴的光线经凸透镜折射后将过焦点，过光心的光线经凸透镜折射后传播方向不改变，据此作图，如图所示。

【解析】在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点来作图。

凸透镜的三条特殊光线：通过焦点的光线经凸透镜折射后将平行于主光轴。

②平行于主光轴的光线经凸透镜折射后将过焦点。

③过光心的光线经凸透镜折射后传播方向不改变。

4．（2019·阜新）图中S′为烛焰S的像，请通过作图画出透镜、标出一个焦点F的位置并完成光路图。

【答案】【解析】连接物像的点S、S'，与主光轴交于O点，O点为凸透镜的光心，过O点垂直主光轴作出凸透镜；根据焦点的定义，由点S发出的平行光线，会聚到S'点上，此时这条光线与主光轴的交点F便是焦点。

5．(2019·徐州)如图甲所示，一束光平行于凸透镜主光轴入射，请画出相应的折射光线．【答案】【解析】平行于主光轴的入射光线，经过凸透镜折射后，折射光线过焦点。

由此可画出入射光线对应的折射光线，如图所示。

6．(2019·巴中)请将光路图补充完整。

【答案】【解析】平行于主光轴的光线经凹透镜折射后折射光线反向延长通过焦点；过光心的光线其传播方向不变，如图所示。

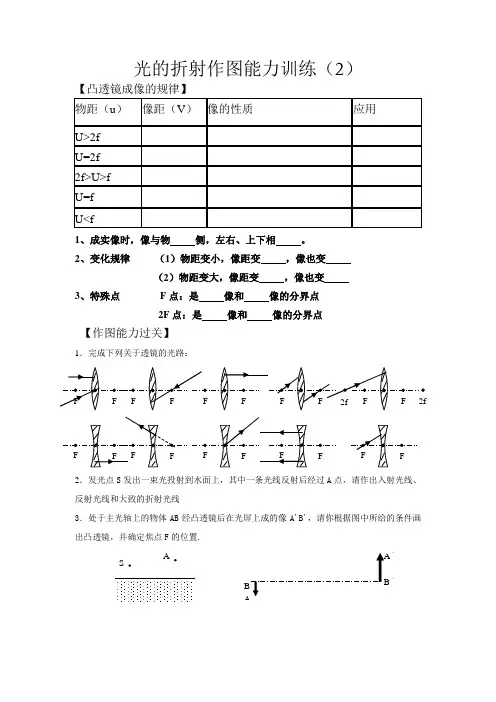

光的折射作图能力训练（2）【凸透镜成像的规律】1、成实像时，像与物 侧，左右、上下相。

2、变化规律 （1）物距变小，像距变，像也变（2）物距变大，像距变，像也变3、特殊点 F 点：是像和 像的分界点2F 点：是 像和 像的分界点【作图能力过关】1．完成下列关于透镜的光路：2．发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线3．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置.A4．画出下列各图中光线经过玻璃砖的光路5、如图为一冰块中有一长方形气泡，画出这条光线的折射光线.6、下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路7、在图中的虚线框内填入适当类型的透镜，并完成光路图。

8、游泳池中灌入一定量的水后，从池岸上斜看池底，便会觉得池底比实际深度( ) A 深些 B 浅些C 无变化D 有时深有时浅有下列光学器具：照相机、潜望镜、幻灯机、穿衣镜、放大镜、牙医内窥镜，可以把它们分成两类：一类包括______________________________其特征为由__________组成，二类包括______________________其特征为由__________组成.9、在探究凸透镜成像规律的实验中（1）用一束平行光正对凸透镜射入，经透镜后会聚于A 点，测得A 点距透镜10厘米，则透镜的焦距是 厘米。

（2）若烛焰放在此透镜前12厘米处，经透镜可得到一个 像。

（3）若烛焰放在此透镜前25厘米处，经透镜可得到一个 像。

（4）若去观察邮票，想看清楚邮票上的细微之处，放大镜与邮票间的距离应为10、如图2中的四幅图，分别表示近视眼成像情况和矫正做法的是（ ）A ．①②B ． ③④C ．②④D ． ③①【凸透镜实验题】【例1】在做“研究凸透镜成像规律”的实验中，某同学先把凸透镜固定在光具座上，然后将光屏和点燃的蜡烛分别放置在凸透镜的两侧，如果他在光具座上无论怎样左右移动光屏，在光屏上都不能呈现烛焰的像，则可能有几种原因?答案:有三个原因：(1)由于物距小于或等于焦距，凸透镜不能成实像.(2)凸透镜成实像，但由于物距太小，光屏调不到烛焰的像所在的位置.(3)凸透镜成实像，但光屏、凸透镜、烛焰三者的中心不在同一高度. 【例2】如图“探究凸透镜成像的规律”1)凸透镜成最大实像的是在 __点。

光学作图（附答案）光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图.方法技巧：（1）光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；（2）平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；（3）在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；（4）作图时要注意线的虚实，箭头的方向.反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛.02专题训练］J类型1光的反射作图1.（汕尾中考）在图中画出反射光线并标出反射角.................Z/Z/Z///////O2.（徐州中考）如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线.3.潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路.4.A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置.M N类型2平面镜成像作图5.根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的像A’ .&nu6.（遵义中考）小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像.7.如图所示，。

是O在平面镜―窑画出平面镜的位置，并画出线段AB在该平面镜中的像.8.如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线.•s•A类型3光的折射作图9.（泰安中考）如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向./空气10.（丹东中考）如图所示，在平静的湖边有一盏路灯标记为S,潜水爱好者在水下E 处看到路灯的像为S’.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A• S'• s空气水11.（茂名中考）如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图.射光线和该反射光线射出水面后的折射光线的大致方向.u 空气d .. ........... … …13.（黄冈中考）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图.请你在图中把光路补充完整并过A点画出放置的平面镜.14 .（大庆中考）如图所示，竖直方向悬挂一平面镜，尸。

专题12 光现象作图类型一光的反射作图1．（长沙模拟）如图所示，MN为平面镜，请你画出物体AB在平面镜中的像A'B'。

解：根据平面镜成像的特点，先作出物体AB的端点A、B在平面镜中的对称点A′、B′，连接A′、B′点即为物体AB在平面镜中的像，注意辅助线和像用虚线，如图所示：2．（娄底中考）如图中，牙医借助平面镜观察牙齿的背面，请在图乙中画出能反映此过程的光路图。

解：先作出牙齿A关于平面镜的对称点A′，即像的位置，连接像A′和眼睛B与平面镜交于O点，即为入射点，连接AO为入射光线，OB为反射光线，如图所示：3．（郑州模拟）如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙。

请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图。

解：先作出点光源S关于平面镜的对称点S′，连接S′与挡光板的最上右边缘，交平面镜于点O，连接SO作出入射光线，并画出反射光线，阴影部分为发光点S发出的光线经平面镜反射后照亮障碍物右边的范围，如图所示：4．（哈尔滨期末）如图甲所示，AB、CD是某一点光源S发出的两条入射光线，请根据平面镜成像特点画出点光源S的像的位置和两条入射光线相对应的反射光线。

解：将两条入射光线反向延长交于一点S，即为发光点，作出点S关于平面镜的对称点S′，连接S′B并延长为入射光线SA的反射光线，连接S′D并延长为入射光线SC的反射光线，注意辅助线为虚线，如图：5．（兰州模拟）A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试做出这两条反射光线的入射光线，并确定发光点的位置。

解：方法一：先将两条反射光线CA、DB反向延长交于一点S′，在通过平面镜作出S′的对称点S，即为发光点的位置，并连接SC、SD画出入射光线，如图所示：方法二：先过C点垂直镜面作出法线，在法线左侧画出入射光线，注意反射角要等于入射角，同理画出反射光线DB的入射光线，两条入射光线的交点S即为发光点S的位置，如图所示：6．（常州模拟）如图所示，AB、CD是点光源S发出的光，经平面镜MN反射后的两条反射光线，请在图中作出点光源S。

八年级物理一光学作图专题二.作图题1 .右图为一辆轿车的俯视示意图。

O 点为司机眼部所在位置，司机在右侧的后视镜AB （看作平面镜）中能看到车 尾c 点。

根据平面镜成像规律画出司机眼睛看到C 点的光路图。

2 .画出图19中入射光线经平面镜反射后的光线.3 .如图乙所示，一束光从空气斜射向水面，入射光线及法线已经画出。

请画出这条入射光线的反射光线和折射 光线（注意角度特点并标出箭头方向）4 .根据平面镜成像特点，在图5中画出物体AB 在平面镜MN 中所成的像.8.OA 为光源S 发出的一条光线SO 经平面镜后的反射光线，请在图8中画出平面镜的位置，并标出入射角和反射 角。

9 .如图9所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能 垂直照亮井底。

10 .如图所示，试画出光源S 发出的一条光线经平面镜反射后通过A 点的光路图。

13 .如图13所示是光从水中斜射入空气中时入射光的光路情况，请在图中适当位置画出该入射光线对应的折射光 线，由于光的折射现象，我们洗脸时，看盆内的水深比实际水深要 _ （选填“深”或“浅”）一些。

14 .如图11所示，一束光线垂直射到玻璃砖的一个面.作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后 的大致径迹.要求在斜面处标出法线. 16 .在图乙中画出通过透镜后的折射光线。

17 .如图（乙）所示，SA 、SB 是光源S 发出的两条光线.其中SA 平行于主光轴，SB 过左焦点，请画出这两7.图7中0B 是一条反射光线，ON 为法线。

请在图中画出相应的入射光线。

（乙条光线通过凸透镜后出射光线（注意标出箭头方向）。

18 .自行车的尾部安装一种塑料制成的反光镜，夜间骑车时，在车灯照射下，能把光线按原来方向返回。

反光镜 结构如右图所示，两手面镜相互垂直，当一条光线AB 人射到其中一平面镜，f 77/7777/7（1）作出所有反射光线的光路图。

八年级上册物理光学作图专题（基础版）1.根据光的反射定律，完成下面左图中的光路图，并标出反射角的大小。

2.如图所示，一束光经平面镜反射后，竖直向下射向井中，请你做出法线并画出平面镜的位置。

3.光线射向半球形玻璃砖，请画出完整的反射和折射光路图。

4.如图是一束光线射到平面镜上的反射光线，请你画出入射光线。

5.点发出一束光射向水面，一部分光经水面反射后射向A点，还有一部分光折射入水中射向B点，请完成反射和折射光路图。

6.如图所示，小明想要利用一块平面镜使此时的太阳光竖直射入井中。

请你通过作图画出反射光线，并标出平面镜的位置。

7.根据“平面镜成像特点”，分别画出图中的像点和光源，并完成光路图。

8.如图所示，L1为入射光线，L2为反射光线。

请在图中画出平面镜的位置。

（请保留作图痕迹。

）9.图中S点是水中鱼所在的位置，S'点是人的眼睛在P处看到的鱼的像的位置。

请完成人眼在P处看到鱼的光路图，并画出该光线在水面发生反射的反射光线。

10.如图，水下射灯发出一束光从水斜射向空气，请画出反射光线和折射光线的大致方向。

11.如图是经过平面镜反射后射向凸透镜的一束光线，请在图中补全经凸透镜折射的光线与射向平面镜的入射光线。

12.如图所示，一束光从空气射向半圆形玻璃砖的圆心，OA是经玻璃砖上表面反射的光，同时有一部分光通过玻璃砖并从其下表面射出，请完成这束光通过玻璃砖的光路图。

13.根据光的反射定律，完成下图中的光路图。

14.将一平面镜斜放在水槽中，有一束光线垂直射入水面，如图所示，请画出这束光线进入水中的折射光线和入射到平面镜后的反射光线。

15.如图，S是发光源，请你依据光的反射定律作出S光经反射后经过A点的光线。

16.请在图中画出物体在平面镜中的像，并画出一条眼睛能看到物体点的像的光路图。

17.光线BF从凸透镜射出后射到位于凸透镜焦点的镜面上，请画出进入凸透镜前的入射光线和经平面镜反射后的反射光线。

18.如图，ABC为一直角三角形玻璃砖的横截面。

八年级物理光现象作图题1.（2019山东济宁17）如图所示，一束光水平射入潜望镜镜口后，通过潜望镜进入小明的眼睛。

请画出光的传播路径。

答：解：解：潜望镜内平面镜与水平面成45°角，由光的反射定律可知，反射光线与入射光线垂直；过反射点作竖直向下的反射光线，再过二次反射点作垂直于入射光线的反射光线。

2.（2019内蒙古呼和浩特市19）(1)图甲，光线AO由玻璃斜射进入空气，作出反射光线和大致的折射光线。

(2)图乙，S是点光源。

正确画出从点光源S发出的两条射同凸适镜光线，以及其通过凸透镜折射后的光线(要求两条光线不能重复)。

答：3. （2019上海17）在图5中，根据给出的入射光线AO画出反射光线OB。

答：解：本题考查光的反射光线的画法。

画光的反射光线要根据光的反射定律，反射光线和入射光线关于法线对称，还要注意光线的方向要画对。

4.（2019四川成都A卷23）在图中，F是透镜的焦点，a、b是烛焰发出的两条光线，a与两焦点的连线平行，b经过透镜中心。

请作出a、b两条光线通过透镜之后的光路图。

答：6.（2019四川广安20）如图所示、OB为反射光线，O为入射点，请画出该光线的入射光线及其折射光线。

答：解：由图知，反射光线与水面的夹角是45°，所以反射角为90°﹣45°＝45°；先过入射点O作出法线，然后根据反射角等于入射角，作出入射光线AO，光从水中斜射入空气中，折射角大于入射角，据此作出折射光线OC，如上图所示。

7. （2019四川眉山21）如图所示，ab是光源S发出经平面镜反射后射向凸透镜焦点F的一条光线，S′是光源S在平面镜中的像。

请画出：（1）光源S的位置；（2）光线ab经凸透镜后折射光线的大致位置。

答：解：凸透镜对光线有会聚作用，所以凸透镜会使经过它的光线进一步靠近主光轴。

8．（2019 甘肃天水14）一束光线AO与水平方向成30°角斜射到平静的水面上。
