诺西LTE原理内部培训资料

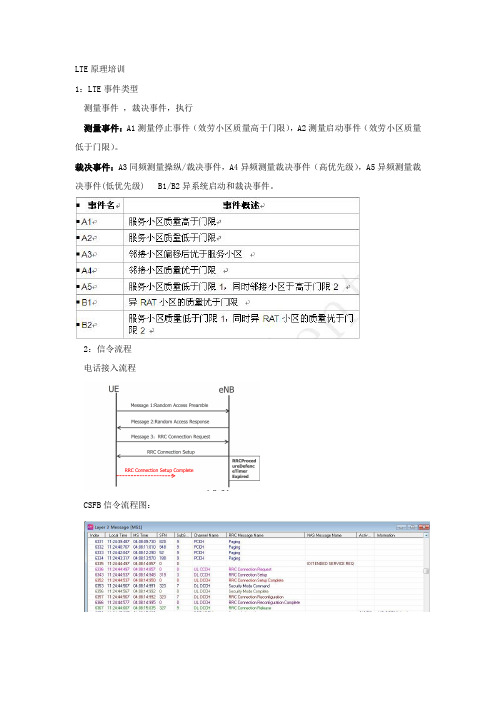

LTE原理培训1：LTE事件类型测量事件，裁决事件，执行测量事件：A1测量停止事件（效劳小区质量高于门限），A2测量启动事件（效劳小区质量低于门限）。

裁决事件：A3同频测量操纵/裁决事件，A4异频测量裁决事件（高优先级），A5异频测量裁决事件(低优先级) B1/B2异系统启动和裁决事件。

2：信令流程电话接入流程CSFB信令流程图：FR流程：3：多址方式 / 多址接入（区分用户）lte下行采纳了OFDMA的多址接入方式，由于一个小区内的不同用户占用不同的时频资源，因此cdma的远近效应在lte中并非明显，这也使得lte关于下行全然舍弃采纳功率操纵技术。

缺点：信号峰均比太高，能量利用效率不高，频率同步要求较高lte上行采纳SC-FDMA的接入方式TDMA：时分多址接入CDMA：码分多址接入FDMA：频分多址接入SDMA：空分多址接入1、时分多址接入：即分时刻接入。

假设把1s分为200个5ms，第1 个5ms给一个人用，第二个5ms给第2个人用，第3个5ms给第3个人用；然后第4个5ms，再给第1个人用，第5个5ms给第2个人用。

也确实是说把时刻分开，连番的给每一个用户利用，关于用户来讲，是感觉不到有任何不同的，ms 关于人来讲太短。

2、码分多址接入：即以不同的编码接入。

数据是要通过编码的，那个你应该知道，此刻把不同的数据用不同的码编码，让他们相互不阻碍，他们就能够够一起传输。

假设，A和B在一路。

C和D在一路。

A、C两个人是说英语的，B、D两个人是说中文的。

A和B同时说话，那么C只能够听懂A的，而可不能受B 的阻碍，同理，D只能够听懂B的。

3、频分多址接入：不同频率接入。

那个比较简单，让不同的数据在不同频率上传输就能够够了，接收方只接相关频率，就能够够幸免频率的干扰。

4、空分多址接入：不同的空间接入。

那个是与TD的智能天线技术相关的，假设你在天线北边，另外一个人在天线南边，那么天线在给你发送数据的时候，就对着你的大致方向发。

TD-LTE RL25基站简明开通步骤TD-LTE RL25基站开通步骤本步骤针对TD-LTE RL25基站开站升级所用。

开通过程：1. 平台（PS）升级（可选）2. 应用软件升级（可选）3. RRU升级（可选）4. 修改参数5. 版本升级6. Uboot升级（可选）步骤1，2，3及6针对出厂版本未升级到当前最新版本7101的基站设备，如果出厂版本已经是，或者高于7101版本，可以忽略。

原则上，对于已经预装到当前最新版本的基站，在设备安装正确，光缆连接无误，传输正常的情况下，只需要按步骤4配好无线参数和传输，站就可以on air 了。

软件工具介绍1.Pinger这个工具的主要用途是提供一个判断基站设备各单元：FCTB，FTM，RF能否ping通。

能够ping通的单元显示为绿色，不能ping通的显示为灰色。

2.Python这个软件需要安装在操作电脑里，不安装将无法运行Python脚本。

安装方法很简单，按缺省目录安装即可。

3.FileZila这是NSN官方的FTP工具，用来通过FTP上传下载基站文件。

安装方法很简单，按缺省目录安装即可。

准备工作首先要把操作PC的本地IP地址设置为：Local IP:192.168.255.126Subnet mask:255.255.254.0在做所有工作之前，先把/ffs/run/apps/fct和/ffs/run/apps/fsp目录下的两个AppDef_xxxxx文件里的各个进程禁掉。

/ffs/run/apps/fct下的AppDef_xxxxx文件/ffs/run/apps/fsp下的AppDef_xxxxx文件方法是，分别FTP到上述目录下，把AppDef_xxxxx文件取到本地，用UE 打开后修改：这个是FCT目录下的AppDef_xxxxx文件，在所有的进程前标#修改完成后，传回/ffs/run/apps/fct目录下。

这个是FSP目录下的AppDef_xxxxx文件，在所有的进程前标#修改完成后，传回/ffs/run/apps/fsp目录下。

LTE培训教程随着移动互联网的不断发展，移动通信技术也在不断演进，4G时代LTE技术已经逐渐成为主流。

因此，LTE培训教程成为对于从事移动通信行业相关从业人员必不可少的一项技能。

LTE（Long Term Evolution）是一种基于全IP、高速数据传输、低时延、低成本的蜂窝网络技术。

在智能手机等移动终端飞速发展的背景下，LTE技术的应用正变得越来越广泛。

因此，对于移动通信行业相关从业人员来说，学习和掌握LTE技术非常重要。

那么，在学习LTE培训教程时，应当注意哪些内容呢？一、理解LTE技术的基本概念LTE技术是一项系统工程，需要涉及众多技术概念。

比如，LTE网络的基础体系结构、信道类型以及信号传输等等。

在培训教程中，我们需要从理论到实践逐步掌握这些概念。

二、学习LTE无线传输相关技术LTE无线传输技术包括基站天线、射频传输、信道结构以及调制解调等。

要想在教程中学习好这些技术，需要了解无线通信原理。

同时，在掌握这些技术之后，还需要学习如何设计一个完整的无线传输系统。

三、掌握LTE核心网相关技术LTE核心网是实现语音和数据信号转发的重要组成部分。

在培训教程中，我们需要学习如何配置、监测和管理LTE核心网设备，以及如何解决相关问题。

四、学习实用技巧在学习LTE培训教程时，我们要记住实践出真知。

要想更好地掌握和应用LTE技术，我们需要实际操作，熟悉相关工具和技术方法，并掌握一些实用技巧。

五、统筹规划LTE网络虽然会传输技术、核心网管理等方面内容十分重要，但在整个LTE网络的规划方面，我们也不能忽视。

在学习LTE培训教程时，我们还需了解网络规划的实现方法，基站和无线资源的优化和管理，LTE网络的扩容、升级和优化等内容。

最后，在学习LTE培训教程时，我们还需了解LTE技术的行业发展趋势，掌握最新的技术信息，以便随时应对市场变化和技术趋势，保持技术竞争力。

总之，学习LTE培训教程是加强相关从业人员技能水平，提高职业素质，使自己具备更强的竞争能力的必备条件之一。

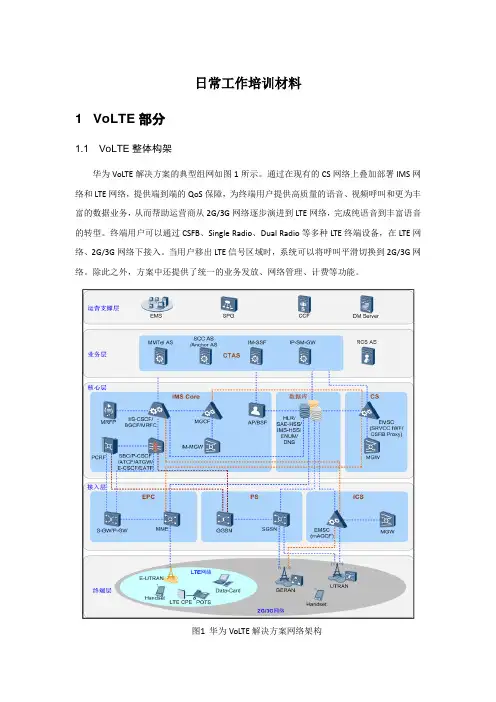

日常工作培训材料1 VoLTE部分1.1 VoLTE整体构架华为VoLTE解决方案的典型组网如图1所示。

通过在现有的CS网络上叠加部署IMS网络和LTE网络，提供端到端的QoS保障，为终端用户提供高质量的语音、视频呼叫和更为丰富的数据业务，从而帮助运营商从2G/3G网络逐步演进到LTE网络，完成纯语音到丰富语音的转型。

终端用户可以通过CSFB、Single Radio、Dual Radio等多种LTE终端设备，在LTE网络、2G/3G网络下接入。

当用户移出LTE信号区域时，系统可以将呼叫平滑切换到2G/3G网络。

除此之外，方案中还提供了统一的业务发放、网络管理、计费等功能。

图1华为VoLTE解决方案网络架构●运营支撑层运营支撑层主要提供网管、签约数据存放、Web Portal统一操作、计费、设备管理等功能，由EMS、SPG、CCF、DM Server等功能实体组成。

●业务层业务层主要由各种不同的应用服务器与资源服务器组成，提供各种业务（如融合Centrex、会议、IP短消息等）及业务能力（传统智能触发，锚定等）。

●核心层核心层分为如下3个部分：IMS域、CS域和用户数据库。

IMS域各网元主要完成LTE用户注册、鉴权、会话路径控制、业务触发、路由选择、资源控制、域间互通、接入资源控制等功能。

CS域各网元主要实现LTE用户在2G/3G网络下的移动性管理和基本语音业务，包括注册、鉴权、锚定、传统智能、切换、CS语音回落等功能。

用户数据库按照部署方式，可分为融合HLR/HSS和分离HLR/HSS，融合HLR/HSS具有USCDB、HLR、IMS-HSS、SAE-HSS、DNS/ENUM等网络功能实体的功能。

当现网不使用融合HLR/HSS时，可采用分离HLR/HSS，支持在现网已存在的HLR、IMS-HSS和SAE-HSS上实现VoLTE业务（HSS存储与IMS有关的用户与服务信息，包括IMS相关功能，包含CS/PS域的移动用户管理的数据库，HSS是下一代的HLR，全IP化）。

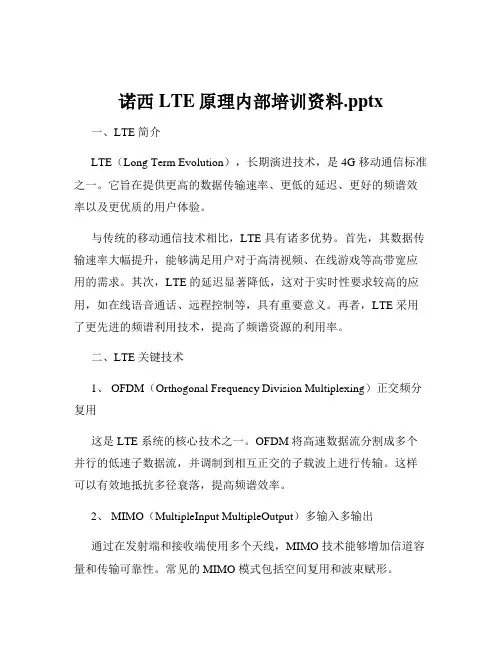

诺西LTE原理内部培训资料.pptx一、LTE 简介LTE（Long Term Evolution），长期演进技术，是 4G 移动通信标准之一。

它旨在提供更高的数据传输速率、更低的延迟、更好的频谱效率以及更优质的用户体验。

与传统的移动通信技术相比，LTE 具有诸多优势。

首先，其数据传输速率大幅提升，能够满足用户对于高清视频、在线游戏等高带宽应用的需求。

其次，LTE 的延迟显著降低，这对于实时性要求较高的应用，如在线语音通话、远程控制等，具有重要意义。

再者，LTE 采用了更先进的频谱利用技术，提高了频谱资源的利用率。

二、LTE 关键技术1、 OFDM（Orthogonal Frequency Division Multiplexing）正交频分复用这是 LTE 系统的核心技术之一。

OFDM 将高速数据流分割成多个并行的低速子数据流，并调制到相互正交的子载波上进行传输。

这样可以有效地抵抗多径衰落，提高频谱效率。

2、 MIMO（MultipleInput MultipleOutput）多输入多输出通过在发射端和接收端使用多个天线，MIMO 技术能够增加信道容量和传输可靠性。

常见的 MIMO 模式包括空间复用和波束赋形。

3、自适应调制与编码（Adaptive Modulation and Coding）根据信道条件动态地调整调制方式和编码速率，以实现最优的传输效率和可靠性。

三、LTE 网络架构LTE 网络主要由三个部分组成：UE（User Equipment）用户设备、EUTRAN（Evolved Universal Terrestrial Radio Access Network）演进型通用陆地无线接入网和 EPC（Evolved Packet Core）演进型分组核心网。

UE 包括手机、平板电脑等终端设备。

EUTRAN 由 eNodeB 组成，负责无线资源管理、用户接入控制等功能。

EPC 则主要包括 MME （Mobility Management Entity）移动性管理实体、SGW（Serving Gateway）服务网关和 PGW（PDN Gateway）分组数据网关等，负责移动性管理、数据转发等。

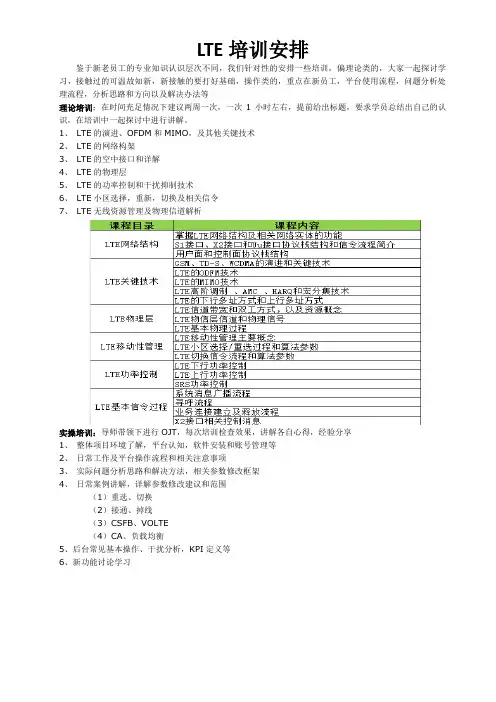

LTE培训安排鉴于新老员工的专业知识认识层次不同，我们针对性的安排一些培训，偏理论类的，大家一起探讨学习，接触过的可温故知新，新接触的要打好基础，操作类的，重点在新员工，平台使用流程，问题分析处理流程，分析思路和方向以及解决办法等理论培训：在时间充足情况下建议两周一次，一次1小时左右，提前给出标题，要求学员总结出自己的认识，在培训中一起探讨中进行讲解。

1、LTE的演进、OFDM和MIMO，及其他关键技术2、LTE的网络构架3、LTE的空中接口和详解4、LTE的物理层5、LTE的功率控制和干扰抑制技术6、LTE小区选择，重新，切换及相关信令7、LTE无线资源管理及物理信道解析实操培训：导师带领下进行OJT，每次培训检查效果，讲解各自心得，经验分享1、整体项目环境了解，平台认知，软件安装和账号管理等2、日常工作及平台操作流程和相关注意事项3、实际问题分析思路和解决方法，相关参数修改框架4、日常案例讲解，详解参数修改建议和范围（1）重选、切换（2）接通、掉线（3）CSFB、VOLTE（4）CA、负载均衡5、后台常见基本操作、干扰分析，KPI定义等6、新功能讨论学习LTE资料1.LTE测试用什么软件？什么终端？答：LTE测试前台测试使用的测试软件CDS和鼎立ATU，后台分析使用DTAS和CDS ；测试终端有：D2、E5776、鼎立ATU集成盒2.LTE测试中关注哪些指标？答：LTE测试中主要关注PCI（小区的标识码）、RSRP（参考信号的平均功率，表示小区信号覆盖的好坏）、SINR(相当于信噪比但不是信噪比，表示信号的质量的好坏)、RSSI（Received Signal Strength Indicator，指的是手机接收到的总功率，包括有用信号、干扰和底噪）、PUSCH Power（UE的发射功率）、传输模式（TM3为双流模式）、Throughput DL, Throughput UL上下行速率、掉线率、连接成功率、切换成功率…………3.RSRP、SINR、RSRQ什么意思？RSRP: Reference Signal Received Power下行参考信号的接收功率，和WCDMA中CPICH的RSCP作用类似，可以用来衡量下行的覆盖。
