工程地质滑坡课件.pptx

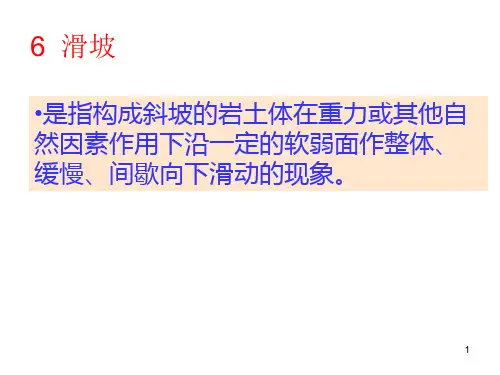

概念：滑坡是山地斜坡上不稳定的岩体与 土体，在重力作用下沿一定滑动面整体向 下滑动的地质现象。
滑坡示意图
滑坡体
探究一：什么因素影响岩土体的稳定性？
植被稀少，基岩表层风化强烈， 节理发育，岩体破碎，局部块裂 松散，结构受到破坏，降低了岩 土体的稳定性。
甘肃省永靖县黄茨滑坡，摧毁71户民房。
雨期长、水量大，雨季时大量雨水冲 刷坡面并顺岩土体沿裂隙下渗，导致地 下水位上升，岩土体受浸润作用呈过饱 和状态，岩土体的重度增加、下滑力增 大。
湖北省秭归县 1985年6月 滑坡体积3000万m3，摧毁新滩镇，侵占
新滩滑坡
12日
长江航道1/3，因提前预报无伤亡
天水锻压机 床厂滑坡
甘肃省天水市
1990年8月 21日
滑坡体积60万m3，摧坏6个车间，7人死 亡，损失2000多万元
贵州省印江县 1996年9月 滑坡体积260万m3 ，堵断印江淹没上游
岩口滑坡
18日
一村镇，威胁下游印江县城安全
八渡车站滑 南昆线八渡 1997年7月 滑坡体积500万m3 ，威胁车站安全，治
坡
理费9000万元
探究三：滑坡的造成的哪些危害？
滑坡的危害 乡村： 主要的危害是摧毁农田、房舍、伤害人
畜、毁坏森林、道路以及农业机械设施 和水利水电设施等,有时甚至给乡村造成 毁灭性灾害．
探究五：根据已有的经验和所学过的知识，为莆田山
区制定一份滑坡灾害的防御措施方案。
高考命题特点和趋势
命题规律：
1、考核内容：侧重于我国自然灾害的考查，主要涉及 地质灾害、气象灾害、水文灾害的成因、分布、危 害、预防措施的考查。
2、考核形式：以图文资料方式呈现信息，让学生结合 基本知识作答，多以近年来发生的自然灾害的地理 事实为背景材料，考查相关内容，具有明显的生活 化、时代性特征。

（6）人为因素
1）破坏坡角。在兴建土建工程时，由于切 坡不当，斜坡的支撑被破坏。
2）堆载不当。或者在斜坡上方任意堆填岩 土方、兴建工程、增加荷载，部会破坏原来斜 坡的稳定条件。
3）破坏排水。人为地破坏表层覆盖物，引 起地表水下渗作用的增强，或破坏自然排水系 统，使坡体水量增加。
4）排水不当。引水灌溉或排水管道漏水将 会使水渗人斜坡内，促使滑动因素增加。
起变形和滑动。
3 滑坡的发育过程
一般说来，滑坡的发生是一个长期的变化 过程，通常将滑坡的发育过程划分为三个阶段： • 蠕动变形阶段 • 滑动破坏阶段 • 渐趋稳定阶段
4 影响滑坡的因素 （1）斜坡外形：斜坡的存在，使滑动面能在 斜坡前缘临空出露。这是滑坡产生的先决条件。 同时，斜坡不同高度、坡度、形状等要素可使 斜坡内力状态变化，内应力的变化可导致斜坡 稳定或失稳。当斜坡愈陡、高度愈大以及当斜 坡中上部突起而下部凹进，且坡脚无抗滑地形 时，滑坡容易发生。
滑坡后壁：滑坡体滑落后，滑坡后部和斜坡未
动部分之间形成的一个陡度较大的陡壁称滑 坡后壁。滑坡后壁实际上是滑动面在上部的 露头。滑坡后壁的左右呈弧形向前延伸，其 形态呈“圈椅”状，称为滑坡圈谷。
滑坡台地：滑坡体滑落后，形成阶梯状的地面
称滑坡台地。滑坡台地的台面往往向着滑坡 后壁倾斜。滑坡台地前缘比较陡的破裂壁称 为滑坡台坎。有两个以上滑动面的滑坡或经 过多次滑动的滑坡，经常形成几个滑坡台地。
滑坡鼓丘：滑坡体在向前滑动的时候，如果受
到阻碍，就会形成隆起的小丘，称为滑坡鼓 丘。
滑坡舌：滑坡体的前部如舌状向前伸出的部分
称为滑坡ห้องสมุดไป่ตู้。
滑坡裂缝：在滑坡运动时，由于滑坡体各部分
的移动速度不均匀，在滑坡体内及表面所产 生的裂缝称为滑坡裂缝。

层破碎创造条件，从而也为泥石流的固体物质提供来源。 (2)岩石性质和节理程度 当斜坡愈陡、高度愈大以及当斜坡中上部突起而下部凹进，且坡脚无抗滑地形时，滑坡容易发生。 (2)基岩滑坡 本类滑坡与地质结构的关系可分为：均质滑坡(图a)、顺层滑坡(图b、c)、切层滑坡(图d)。 地下水位上升可使岩土体软化、增大水力坡度等。
—个发育完全的比较典型的滑坡
具有如下的基本构造特征
滑坡形态和构造示意图
(a)平面图；(b)块状图 1－滑坡体；2－滑动面； 3－滑动带；4－滑坡床； 5－滑坡后壁；6－滑坡台地；
7－滑坡台地陡坎； 8－滑坡舌；9－拉张裂缝；
10－滑坡鼓丘； 11－扇形张裂缝；12－剪切裂缝
（1）滑坡体
斜坡内沿滑动面向下滑动的那部 分岩土体。 这部分岩土体虽然经受了扰动， 但大体上仍保持有原来的层位和结 构构造的特点。 滑坡体和周围不动岩土体的分界 线叫滑坡周界。 滑坡体的体积大小不等，大型滑 坡体可达几千万立方米。
滑坡与泥石流的基础知识
一、滑坡与崩塌
1 滑坡的定义与构造 2 滑坡的分类 3 滑坡的发育过程 4 滑坡的力学分析及影响因素 5 滑坡的治理 6 崩塌
1 滑坡的定义与构造
滑坡是斜坡土体和岩体在重力作用下失去原有的稳定 状态，沿着斜坡内某些滑动面(或滑动带)作整体向下滑动 的现象。 首先，滑动的岩土体具有整体性，除了滑坡边缘线一 带和局部一些地方有较少的崩塌和产生裂隙外，总的来 看它大体上保持着原有岩土体的整体性； 其次，斜坡上岩土体的移动方式为滑动，不是倾倒或 滚动，因而滑坡体的下缘常为滑动面或滑动带的位置。 此外，规模大的滑坡一般是缓慢地往下滑动，其位移 速度多在突变加速阶段才显著。有时会造成灾难性的。 有些滑坡滑动速度一开始也很快，这种滑坡经常是在滑 坡体的表层发生翻滚现象，因而称这种滑坡为崩塌性滑 坡。

• 地层岩性条件；地层岩性是滑坡产生的物 质基础。虽然几乎各个地质时代，各层地 质岩性中都有滑坡产生，但滑坡产生的数 量与岩性有密切关系，有些岩层中滑坡很 多，有些岩层则很少。如侏罗纪、白垩纪 的泥岩、页岩泥质砂岩、粉砂岩、煤系地 层、三叠纪以前的砂板岩、千枚岩等。由 于他们本身岩性软弱，在水和其他外应力 作用下，已形成滑动带，这就具备了产生 滑坡的基本条件 。在饱水的情况，其抗剪 强度较低而易成为滑动面（带）。
地质构造条件
• ①在大的断裂构造带附近，掩体破碎，构成破碎 岩层的滑体。所以沿断裂破碎带往往滑坡成群分 布。 • ②各种构造结构面（如断层面、岩层面、节理面 、片理面及不整合面等），控制了滑动面的空间 位置及滑坡的范围。如广泛分布的岩层顺层滑坡 ，绝大部分是由层间错动破碎带，经后期风化（ 泥化）转化而成。 • ③决定了滑坡区地下水的类型、分布、状态和运 动规律，从而不同程度地影响着滑坡的产生和发 展。
滑坡的危害
滑坡是我国山区铁路最为严重 的一种。在施工期间由于发生 滑坡，因而影响工期，增加投 资，在运营中造成行车中断， 甚至造成生命财产的重大损失， 增加了大量的维修整治费用。 比较小的滑坡常造成线路或路 基上供、下沉或外移，大型滑 坡常造成路基或线路被掩埋、 摧毁，以致桥梁、隧道等工程 遭到破坏。
滑 坡 防 治 工 程
避开滑坡的危害
• 排除地表水和地下水的影响 • 滑坡的滑动多与地表水或地下水有关。因此，在 滑坡的防止中往往要设排除地表水或地下水的措 施。其结果可以减少水对滑坡岩体的冲蚀，减少 水的浮托力和增大滑动带的抗剪强度等，从而增 加滑坡的稳定性。有的滑坡在疏干滑带中地下水 之后，稳定了滑坡。在整治初期由于采取一些排 除地表水或地下水的措施，往往受到了防止或减 缓滑坡恶化的效果。地表排水的目的是拦截滑坡 范围以外的地表水流和使滑体范围内的地表水排 除滑体。排除地下水是用地下建筑物拦截、疏干 地下水以及降低地下水位等，来防止或减少地下 水对滑坡的影响

第三章滑坡的防治技术 滑坡的防治原则 滑坡的预防 滑坡治理的工程措施 滑坡推力计算
第一章 滑坡灾害概论
一、地质灾害
类生地存质环灾第境害一造是成节地危质害体和地在生质众命多灾财因害产素损与作失斜用的下坡地变灾质形现害、象破。坏如、深运层动地而壳给运人
动造成的地震、火山喷发、地裂缝、由斜坡块体运动形成的山崩 （崩塌）、滑坡、错落、倾倒、坍塌和岩体深层蠕变；由地表水 作用形成的泥石流、碎屑流、水土流失；由地下水作用引起的岩 溶塌陷、地面沉降、湿陷、涌水突泥等；由表生地质作用引起的 沙漠化、盐渍化、风化剥落、膨胀、收缩等等。这里我们主要讨 论斜坡块体运动的各种类型。 二、斜坡灾害 关于斜坡的变形和运动类型，美国人伐纳斯（Varnes)1978年 曾提出崩塌、倾倒、滑坡、侧向扩展、流动等类型，如表1-1。 我国早期也把他们统称为“塌方”、“塌方滑坡”、“塌方流 泥”，铁路和公路部门称其为：“路基病害”。后来，随着研究 的深入，逐渐把他们从变形机制和防治上加以区分。我们按照变 形的深度（规模）、运动特征和物质类别将其分为坡面变形，边 坡变形和坡体变形三类，如表1-2。
续表1-3
发生地点
1
Chungar
日期 1971年
滑坡类型
香港
1972年6月
各种灾害
日本 Kamijima 1972年
意大利南部
秘鲁 秘鲁 Semeru山
1972年~1973 各种灾害 年 1974年4月25日 泥石流
1974年 1981年
秘Hale Waihona Puke Yacitan尼泊尔西部
中国 东乡洒勒山
哥伦比亚 Armero 土耳其 Catak
云南元磨高速公路K259三箐公隧道进口滑坡
长江北岸鸡扒子砂泥岩顺层滑坡

地质灾害概述（一）
滑坡、崩塌、泥石流
主讲人：赵其华
成都理工大学研究生院
我国是地质灾害种类繁多、灾情严重、分布面积广 的国家。随着经济的发展，灾害的频度和规模有逐年增 加的趋势，所谓地质灾害，是指由于自然产生或人为诱 发的对人民生命和财产安全造成危害的地质现象。如崩 塌，滑坡，泥石流，地裂缝，地面沉降、地面塌陷，岩 爆，坑道突水、灾泥、突瓦斯，煤层自燃，黄土湿陷， 岩土膨胀，砂图液化，土地冻融，水土流失，土地沙漠 化及沼泽化， 土壤盐碱化，海岸带变迁以及地震，火山、 地热等。
100
流
四川省
2007.5.24
甘孜州九龙县乌拉溪乡 河坝村庙子沟
泥石 流
12
5
1267.75
降雨引发泥石 流
雅安市石棉县丰乐乡国
四川省 2007.5.25 道108线2545Km+700m 崩塌 10
16
处
自然因素
云南省
2007.7.19
腾冲县猴桥镇苏家河口 电站施工工地
滑坡 29
5
工程施工
四川省
据不完全统计（至2003年），我国仅滑坡、崩塌等 崩滑地质灾害所造成的直接经济损失每年就在50亿元人 民币左右，并且，随着近年来人类工程活动的深度和广 度的不断增加，上述统计数字还在呈加速增长的趋势。
2004年，全国共发生中等规模以上地质灾害875起，其中滑 坡572起，崩塌181起，泥石流77起，地面塌陷25起，地裂缝13 起，造成688人死亡，172人失踪，426人受伤，直接经济损失 20.5亿元。今年因地质灾害死亡的人数略低于往年。2003年因 地质灾害造成死亡的就有743人，125人失踪，直接经济损失 48.7亿元。
中国东部丘陵，平 原地面变形为主

•地质分析法 •力学计算法 •工程地质类比法

4.滑坡勘察
滑坡的勘察应查明滑坡的类型、要素、范围、地质 背景及其危害程度，分析滑坡的成因，判断其稳定 程度，预测其发展趋势，提出防治的措施。
•工程地质测绘 •勘探 •工程地质试验
5.滑坡的监测
滑坡的监测内容主要是位移监测、地下水动 态和水压监测。
第三节 防治边坡变形破坏的工程措施
滑坡
Landslide
滑坡
第一节 边坡变形破坏的类型
按边坡形成划分
天然边坡 人工边坡
边坡工程地质问题
边坡的稳定性 边坡变形破坏的防治
三峡工程船闸边坡
边坡变形：指坡体只产生局部的位移和破裂，或岩块 只出现微小的角变位，没有显著的剪切位移和滚动。 因而尚未引起整体失稳。
边坡破坏：坡体以一定的速度产生整体滑动、转动或 滚动。边坡的变形和破坏导致边坡失稳。
1－石灰岩 2－泥化的页岩
5.滑坡
滑坡：指边坡一部分岩体，以一定的加速度，沿某一滑 动面发生剪切滑动的现象。滑动面可以是受剪应力最大 的贯通性剪裂面或带，也可以是岩体中的软弱结构面。
香港山体滑坡
湖北省巴东县滑坡
第二节 滑坡的工程地质研究
1. 滑坡的形态特征
滑坡的要素
2.滑坡分类
按滑动面与岩土体的关系分：
3.倾倒
倾倒是边坡变 形破坏的一种 特殊形式。岩 层以角变位为 其主要变形形 式。
4.深层蠕动
由于坚硬岩层组成的边坡底部存在软弱垫层或软弱结 构面时，由于软弱垫层的塑性流动和蠕变或者岩层沿 软弱面发生缓慢的蠕变性滑移，上覆硬岩层因而出现 张裂隙，软弱岩层则向临空侧挤出，甚至发生上覆脆 性岩石缓慢解体而下沉挤入软层，出现不均匀沉陷的 现象。

聂忠权制作

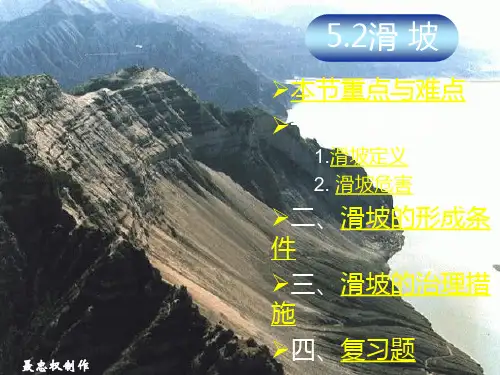

5.2滑 坡
➢本节重点与难点 ➢一、认识滑坡
1.滑坡定义 2. 滑坡危害
➢二、滑坡的形成条 件 ➢三、滑坡的治理措 施 ➢四、复习题
1.滑坡：斜坡上的岩土体，在重力等作用下，沿一定
的软弱面（或带）“整体”或局部保持整体向下缓慢（有 时先缓慢后快）或间歇性的以水平为主的滑动现象
滑坡的表面形态及结构(国际滑坡编目小组)
②
① ③
➢ (3)江津长江大桥引道滑坡,不仅把已施工的抗滑桩 及锚索挡墙推断，还把聂荣臻元帅的纪念馆破坏， 被迫迁址，公路改线。
➢ (4)国道108线凉山境沪沽至漫水湾段5处高边坡变更 处治费用2000多万元，影响工期近一年.
➢ (5)成南高速公路K20廖家山滑坡，采用最省钱的清 方处治方案，费用即达500多万元。
80 40
年 天成 ，昆 治线 理铁 费西 用车
站 ， 万中 元断 。交 通
2300
堆填路堤引起滑坡

滑坡滑动的原因
1.改变坡体的应力状态，增大坡脚的集中应力和滑 带土的下滑力，如：河流冲刷、开挖坡脚、坡上加 载等； 2.改变滑带土的性状，减小抗滑阻力的因素，如： 地表水下渗、水位变化、水的侵蚀润滑等； 3.既增加下滑力又减小抗滑力，甚至造成滑带土的 结构破坏，如地震、爆破等。
102 滑坡群
段发生后，该路 段将近3公里公
路消失。
嗣后，在滑坡体上 恢复的临时便道， 每年都在雨季中随 滑坡残体流失。平 时行车也很困难， 事故时有发生。
工程实例
➢ (1)广邻路K24滑坡，在施工开挖中出现，综合处治 费用达2800余万元，影响工期近一年。
➢ (2)广邻路11处高边坡,处治费用在5000万元以上,影 响工期半年多。

在工程设计前，对滑坡风险 区域进行详细的地质条件评 估。
合理设计抗震和抗滑坡结构， 提高工程的安全性和稳定性。
考虑地下水位和排水系统， 减少水分对工程造成的影响。
坡面稳定性分析
通过评估坡体的坡面稳定性，预测滑坡的发生可能性，采取相应的防治措施。
坡脚排水措施
合理设置和维护坡脚的排水系统，迅速排除地下水，降低滑坡的风险。
《滑坡的分析与防治》 PPT课件
滑坡是一种常见的地质灾害，本课件将详细介绍滑坡的定义、成因、类别， 以及滑坡对环境和人类的影响与危害。
滑坡的形态分类
滑坡的悬挂式形态
坡面呈弯曲状，向下方延伸，形成悬挂式滑坡。
滑坡的滚动式形态
整个坡体向下滚动，形成滚动式滑坡。
滑坡的剪切式形态
坡面出现明显的剪切痕迹，形成剪切式滑坡。
滑坡的挤压式形态
坡体挤压形成垂直滑面，形成挤压式滑坡。
滑坡预警与监测方法
1
地形变形监测
通过岩石裂缝、地表凸起等地形变形来预警滑坡发生。
2
地下水位监测
监测地下水位的变化，及时发现可能引发滑坡的水位异常。
3
ห้องสมุดไป่ตู้
地质雷达探测
运用地质雷达技术探测土层中的裂隙和变形，预测滑坡的发生可能。
滑坡治理与防范措施
• 加固边坡，采用护坡材料和植被措施，提高坡体的稳定性。 • 引导滑坡的排水，减少水分对坡体的影响。 • 设置固体防护设施，如挡土墙和护坡网，防止滑坡扩展。
地质勘探在滑坡防治中的应用
野外地质勘探
通过野外考察和取样，了解滑坡的 地质特征和成因。
室内地质试验
对取得的样本进行室内试验，分析 土壤的物理力学性质。
遥感和卫星技术

24
新滩滑坡纵剖面图 25
新滩滑坡后缘
26
新滩滑坡西侧后壁 27
新滩滑坡后壁 28
新滩滑坡西侧壁
29
新 滩 滑 坡
30
新 滩 滑 坡
31
新 滩 滑 坡
32
新滩滑坡彩红外航空像片 33
盐池河崩塌
34
盐 池 河 崩 塌
35
盐 池 河 崩 塌
36
盐池河崩塌
37
小 江 流 域 泥 石 流
150
据岩性条件： 软弱岩层如页岩、泥岩、千枚岩和坡洪 积松散堆积层、黄土等，易发生滑坡。 而脆性岩层如石灰岩、花岗岩等，易发 生崩塌。 据构造条件： 断层、褶皱发育地区，新构造运动强烈 地区易发生边坡失稳现象。
151
据水文地质现象：
山坡脚泉水较多，地表潮湿。 据边坡变形迹象：
山体裂缝，岩土体扰动、松散。
49
利 子 依 达 沟 泥 石 流
50
铁 西 车 站 滑 坡
51
川藏公路沿线 崩塌、滑坡、泥石流
52
铁 雀 儿 山 崩 塌
53
鲜水河滑坡群
54
康定白土坎滑坡 55
古乡泥石流
56
古 乡 泥 石 流
57
陕西关中地区崩塌、滑坡、泥石流
58
西安地区崩塌、滑坡、泥石流
59
古 城
西 安
60
◆3#斜坡变形体潜在滑动面倾角较大，上部堆积层变形体产生蠕滑，地 表变形迹象明显，在天然（自重）状态下，处于极限平衡状态。计算表 明，在连续暴雨、地下水位的波动及地震作用下，变形体将失稳破坏， 需要加强治理。
186
实际工程中要考虑一定的安全储备，可增大自重下滑力项，即：

• 滑坡的形成条件 • 内部条件：岩性、结构、构造、岩层产状。 • 实践表明，下列条件容易形成滑坡：在较 陡的边坡上堆积有较 松散的堆积层，而下伏的基岩是不透水的， 且岩层面的倾角大于20度；当松散堆积层 下的基岩是易于风化或遇水软化的岩石； 地质构造复杂，岩层风化破碎严重，软弱 结构面与边坡的倾向一致或交角小于50度， 粘土层中网状裂隙发育，并有软弱夹层； 原古、老滑坡地带可能因工程复活。
• 外部条件： • 水的作用，不合理的开挖，加载，震动， 采矿等。
• 滑坡的防治原则和方法： • 1，避开； • 2，消除或减轻水对滑坡的危害，包括截、 排、护、填等； • 3，改善滑坡体力学性质，增大抗滑力，措 施有减与压、挡等 • 4，改善土的性质。
• 滑坡的特征： • 堆积层滑坡：外形多呈扁平的簸箕形；斜坡上有 错距不大的代界，上部滑坡壁明显，有封闭洼地； 下部则常见隆起；滑坡体上有弧形裂缝，并随滑 坡的发展而逐渐增多；滑动面的形状在均质土中 常呈圆筒面，而在非均质土中则多呈一个或几个 相连的平面；在滑坡体两侧和滑动面上常出现裂 缝，其方向与滑动方向一致，在粘性土层中，由 于滑动时剧烈的摩擦，滑动面光滑如镜，并有明 显的擦痕；在粘土夹碎石层中，滑动面粗糙不平， 擦痕尤为明显；滑坡体上树木歪斜。

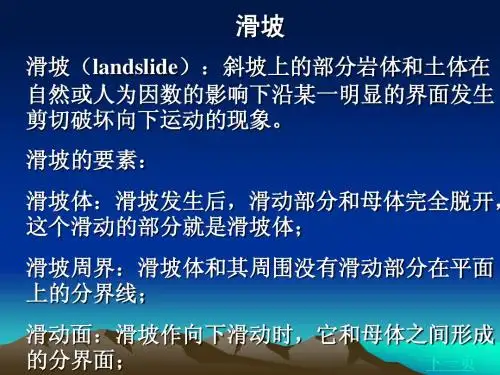

滑坡
滑坡（landslide）：斜坡上的部分岩体和土体在 自然或人为因数的影响下沿某一明显的界面发生 剪切破坏向下运动的现象。
滑坡的要素：
滑坡体：滑坡发生后，滑动部分和母体完全脱开， 这个滑动的部分就是滑坡体； 滑坡周界：滑坡体和其周围没有滑动部分在平面 上的分界线； 滑动面：滑坡作向下滑动时，它和母体之间形成 的分界面； 下一页
• 岩层滑坡： • 在顺层滑坡中，滑动床面多呈平面或多级 台阶状，其形状受地貌和地质构造所限制， 多呈U形和平板状；滑动床多为具有一定倾 角的软弱夹层；滑动面光滑，有明显擦痕； 滑坡壁多呈上陡下缓，它与其两侧有互相 平行的擦痕和岩石粉末；在滑坡体的上、 中部有横向拉张裂缝，大体上与滑动方向 正交，而在滑坡床部位则有扇形张裂缝； 发生在破碎的风化岩层中的切层滑坡，常 与崩塌现象相似。
