当前位置：文档之家 › 第1章 管材、管子附件及常用材料

第1章 管材、管子附件及常用材料

  • 格式：ppt
  • 大小：12.61 MB
  • 文档页数：94

下载文档原格式

  / 94

合集下载

燃气工程常用管材、管道附件及材料

燃气工程常用管材、管道附件及材料

50
298.39
357.47
2) 螺旋缝焊接钢管 螺旋缝焊接钢管是将钢带按一定的螺旋线的角度(又叫成型角)卷成管坯，然后将管缝 焊接起来而制成的。它的优点是生产效率高，可用较窄的钢带生产大口径管，并具有较高的耐压能力。螺旋缝焊 接管主要用于石油、天然气的输送管线，城市燃气管道也有应用。螺旋缝电焊钢管的规格与质量见表 1-7。
第二节 管道附件
管道工程中为了分支、变更方向、改变管径和避让障碍物，需要专用管路附件。各种管材均应备有必需的管 道配件。由于管道的材料、接口不同，因此管路附件也各不相同。
一、铸铁管路附件 燃气铸铁管以机械接口连接为主。机械接口铸铁管路附件见表 1-9。
2.O 0.104 常温下使用压力(105帕)
2.O 0.133
拉伸强度(105帕)
2.O 0.213
断裂伸长率(%〉
3.O 0.321 液压试验(2倍使用压力)
4.O 0.532
5.O 0.838
指标
4 8.O 200 保持五分钟,无 破裂、渗漏现象
注: 管材长度不少于 4 米, 颜色一般为本色。
6
；
+ 12% —15%
3. 铜管的理论质量〈钢的相对密度为 7.85 〉按公称尺寸计算 ， 镀铸管比不镀辞管重 3%6% 。
燃气管道输送压力不高 ， 采用一般无缝钢管即可。一般无缝钢管有热轧和冷拔二种，其机械性能表1-5。 其中最常用的钢号是20结构钢。
钢管机械性能表
钢号
机械性能
试验压力(帕)
抗拉强度
纹长度(毫米) 锥 圆柱形
6米一个管 接头计算)
形 螺纹
(公斤)
螺
纹
2.5 2.75 2.75 3.25 3.5

第一章水暖工程常用材料附件及设备

第一章水暖工程常用材料附件及设备

焊接钢管有普通钢管和加厚钢管两种。焊接钢管一般 用于工作压力不超过1.0MPa的管路中；加厚焊接钢 管一般用于工作压力介于1.0～1.6MPa的范围内；在 工作压力超过1.6MPa的高层和超高层建筑给水工程 中应采用无缝钢管。 无缝钢管按制造方法分为热轧和冷轧，按其精度分 为普通和高级两种。无缝钢管承压能力较高，在普通 焊接钢管不能满足水压要求时选用。 钢管强度高，承受流体的压力大、抗震性能好、长 度大、重量比铸铁管轻、接头少、加工安装方便，但 造价较铸铁管高、抗腐蚀性差

Biblioteka 4．其它管材给水管还可采用铜管、复合管等管材。 铜管强度大，比塑料管坚硬，韧性好，不易裂缝，具 有良好的抗冲击性能，延展性高；重量比钢管轻，且 表面光滑，流动阻力小；耐热、耐腐蚀、耐火、经久 耐用。复合管是金属与塑料混合型管材，有铝塑复合 管和钢塑复合管两类，它结合金属管材和塑料管材的 优势。
第一节：常用管材及连接方法
建筑内给水管材最常用的有 钢管 铸铁管 塑料管等。
1.钢管：
钢管有焊接钢管、无缝钢管两种 焊接钢管又称为有缝钢管，是水、煤气输送钢管中 应用最为广泛的一种。它分为镀锌钢管（白铁管） 和非镀锌钢管（黑铁管）两种。钢管镀锌的目的 是防锈、防腐、不使水质变坏，延长使用年限。 生活用水管采用镀锌钢管（DN＜150mm），自动 喷水灭火系统的消防给水管采用镀锌钢管或镀锌 无缝钢管，并且要求采用热浸镀锌工艺生产的产 品。水质没有特殊要求的生产用水或独立的消防 系统，才允许采用非镀锌钢管。表3-1为低压流 体输送用焊接钢管的规格。


螺翼式水表：叶轮轮轴与水流方向平行。 水流阻力较小，计量范围较大，适用于 大流量的计量。

3.热量表
热量表是装在采暖系统上测量用户消 耗热量的仪表，根据热量表上显示的数 据可对供暖用户进行计量收费。

建筑给水系统的管材及附件精品PPT课件

建筑给水系统的管材及附件精品PPT课件
表示方法： DN100 ⑶无缝钢管：用普通碳素钢、优质碳素钢或低合金钢经热
轧或冷扎制造而成，其外观特征是纵、横向均无焊缝 。 表示方法：外径D（Ø）×壁厚
如：Ø159×6 D108×4 钢管连接方法：螺纹连接、法兰连接、焊接、卡箍连接
2 建筑给水系统
1.2 给水管材、管件及附件
1.2.1 给水管材
2 建筑给水系统
1.2 给水管材、管件及附件
1.2.1 给水管材
5 复合管材 ⑵ 铜塑复合管 特点：由铜管和塑料管复合而成，价格较高，主要用 于星级宾馆的室内热水供应系统。 连接方法：卡套式连接 表示方法：De63
2 建筑给水系统
1.2 给水管材、管件及附件
1.2.1 给水管材
5 复合管材 ⑶ 铝塑复合管 以铝管为中间层，内外层均为聚乙烯塑料管道。 特点：质轻、外形美观、耐腐蚀、不结垢、安装方便、 使用寿命长，可达50年以上。广泛用于冷热水、空 调、采暖、天然气系统。 连接方法：卡套式连接 表示方法：De63
2 建筑给水系统
1.2 给水管材、管件及附件
1.2.2 给水管件 管件：
指在管道系统中起连 接、变径、转向、分 支等作用的零件，又 称管道配件。
2 建筑给水系统
1.2 给水管材、管件及附件
1.2.2 给水管件
按作用分类： ⑴ 起连接作用的有：管箍、外丝 ⑵ 起变径作用的有：大小头、补心 ⑶ 起转向作用的有：弯头 ⑷ 起分支作用的有：三通、四通 ⑸ 起碰头作用的有：活接头
2 建筑给水系统
1.2 给水管材、管件及附件
1.2.1 给水管材
3 塑料给水管
⑸ ABS管 特点：不耐高温、紫外线照射易老化
▪ 连接方法：承插粘接、螺纹连接、电熔连接 ▪ 表示方法：De63 ▪ 用途：室内冷热水系统、空调水系统

第1章 安装工程常用材料

第1章 安装工程常用材料

非金属管材 （2）陶瓷管
管（PE管）、超高分子量聚乙烯（UHMWPE）、交联聚乙烯管（PEX管）、聚丙烯管（PP）、聚丁烯
（PB）管、工程塑料（ABS）管、耐酸酚醛塑料管
第二节 管材、管子附件及常用材料
（1）铝塑复合管 （3）钢骨架聚乙烯（PE）管： （4）涂塑钢管： （5）玻璃钢管（FRP管）： （6）硬聚氯乙烯/玻璃钢（UPVC/FRP） 复合管： （7）其他：
2.2 金属管材--钢管-有缝钢管
• JDG管(套接紧定式镀锌钢导管、电气安装用钢性 金属平导管)是一种电气线路最新型保护用导管。 连接套管及其金属附件采用螺钉紧定连接技术 组成的电线管路，无需做跨接地，焊接和套丝， 外观为银白色或黄色。施工中多局部多用于综 合布线、消防布线等施工。
2.2 金属管材--钢管-有缝钢管
40以下用KBG，40以上用焊接钢 管，防爆区域、埋入地下的管道 全部采用镀锌钢管
2.2 金属管材--钢管-有缝钢管
• KBG管又称国标扣压式导线管，KBG系列钢导管 采用优质薄壁板材加工而成，双面冷镀锌全方位 360°保护。管与管件连接不需再跨接地线，是 针对吊顶，明装等电气线路安装工程而研制。管 材的施工无需焊接设备，使施工现场无明火，， 确保了现场的安全施工。
复合材料管材 （2）钢塑复合管：
第一节 钢管及其附件的通用标准 1.公称直径 2.公称压力、试验压力和工作压力
3.管螺纹标准
1.公称直径 1.公称直径 公称通径； 无规共聚聚丙烯管（PP（1）定义：为了设计、制造、安装和检修方便规定的各种管道的通 R）：冷热水供应系统 用口径；如钢筋混凝土管、铸铁管、镀锌钢管等采用DN表示 无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁 厚，例如外径为306的无缝钢管，壁厚为30MM，用D306*30 塑料管也用外径表示，如De63

建筑设备施工技术复习题及答案

建筑设备施工技术复习题及答案

建筑设备施工技术复习题及答案第一章1、管材、管子配件及常用材料的通用标准包括哪些内容？熟悉表示方法.公称直径DN，公称压力PN，实验压力Ps和工作压力Pt以及管螺纹的标准。

2、管子配件按用途不同有哪些种类？1）管路延长连接用配件：管箍，外螺纹（内接头）2）管路分支连接用配件：三通(丁字弯），四通（十字弯）3)管路转弯用配件：90度弯头，45度弯头4)节点碰头连接用配件：根母（六方内螺纹）、活接头(由任）、带螺纹法兰盘5）管子变径用配件：补心（内外螺纹)、异径管箍（大小头）6）管子堵口用配件：丝堵、管堵头。

3、供热及燃气工程管道对钢管的要求是什么？4、常用薄板及型钢有哪些类型?常用薄板：（金属薄板)普通钢板(黑铁皮）、镀锌钢板（白铁皮）、复合钢板、不锈钢板和铝板等。

（非金属板材和复合板材）塑料板、玻璃钢板、木板、石膏板及铝塑板。

型钢：扁钢、角钢、圆钢、槽钢（U形钢)和H形钢（工字钢）等。

5、掌握公称压力、试验压力及工作压力的概念.公称压力：原表示生产管子及附件的强度方面的标准，现表示与管件单元的力学性能和尺寸特性有关的标识，是指在二级温度（200℃)下的工作压力;试验压力:在常温下检验管子和附件机械强度及严密性能的压力标准，即通常水压试验的压力标准；工作压力:管道内流动介质的工作压力.6、熟悉P11图1—3和P12图1-4.7、常用的自动阀门和手动阀门有哪些？自动阀门:浮球阀、止回阀、安全阀、疏水阀、减压阀、自动排气阀;手动阀门：闸阀、截止阀、球阀，节流阀、蝶阀、旋塞阀。

8、熟悉止回阀工作原理。

9 、阀门安装时应做哪些准备工作？安装时应注意哪些问题？阀门安装注意事项：1）阀门安装应进行阀门检查；2）阀门安装时应使阀门和两侧连接的管道位于同一中心线上，当连接中心线出现偏差时，在阀门处严禁冷加力调直，以免使铸铁阀体损坏.3）与阀门内螺纹连接的管螺纹应采用圆锥形短螺纹，其工作长度应比有关表中短螺纹的工作长度少两个螺距（即至少两个牙数）；4)直径较小的阀体，运输和使用时不得随手抛掷;较大直径的阀门吊装时，钢丝绳应系在阀体上，使手轮、阀杆、法兰螺孔受力的吊装方法是错误的;5）阀门安装时应保持关闭状；6）对无合格证或发现产品的某些损伤时,应进行水压试验,试验压力为工作压力的1。

制冷空调施工技术1-制冷空调施工常用管材和管子附件

制冷空调施工技术1-制冷空调施工常用管材和管子附件

3.管螺纹标准
• 为了便于通用附件的应用，对螺纹连接的管子及管子附件 以及其他采用螺纹连接的机器设备接头的螺纹规定了统一 标准，即螺纹的齿形及尺寸标准。 • 在一般情况下，钢管采用圆锥状螺纹（外丝），管子的附 件和配件的管接口采用圆柱状管螺纹（内丝）。
3.管螺纹标准
图 1-1 管 螺 纹 齿 形
1.2.1 给水铸铁管及配件
• 给水铸铁管的材质为灰口铸铁和球墨铸铁，适用于输送水 和燃气，其规格用公称直径表示，如DN100。
1.砂型离心铸铁管
• 砂型离心铸铁管的材质为灰口铸铁，适合作为给水和煤气 输送管道，连接方式为承插连接，砂型离心铸铁管按壁厚 的不同，压力级别分为P级和G级，公称直径的范围为 DN200~1000，管道定长尺寸为5m和6m。
1.1.1 1.1.2 1.1.3 1.1.4
1.1.1 钢管及其附件的通用标准
• GB/T 1047-2005 《管道元件 DN（公称尺寸）的定义和选 用》 • GB/T 1048-2005 《管道元件 PN（公称压力）的定义和选用 》。
1.公称尺寸标准
• 为了使管子和管子附件及设备的进出口能够相互连接，在 连接处的口径应保持一致，这种能相互连接的口径就称为 公称尺寸。同一公称尺寸的管子和管子附件均能相互连接 ，且其有互换性和通用性。公称尺寸的国际通用代号为DN ，符号后面的数字注明公称尺寸的数值，如公称尺寸为 100mm的管材，表示为DN100。
表 1-4 冷库 常用的 无缝钢 管规格 理论 重量 /(kg/m) 0.395 0.592 0.789 0.986 1.13 1.62 1.94 2.32 1.76 2.19 2.62 4.62 5.74 6.26 7.38 10.26 12.73 净断 面积 /m 2 0.00003 0.00008 0.00015 0.00025 0.00034 0.00059 0.00088 0.00129 0.00057 0.00085 0.00126 0.0020 0.0031 0.0038 0.0053 0.0079 0.0123 1m 长容 量 /m -1 0.0283 0.0785 0.1538 0.2543 0.3456 0.5935 0.8809 1.2876 0.5723 0.8549 1.2560 1.9625 3.1172 3.7373 5.2783 7.8540 12.2656 外圆 周长 /mm 31.41 43.96 56.62 69.08 78.54 100.48 119.32 141.30 100.48 119.32 141.30 178.98 219.91 238.64 279.46 339.12 417.62 1m 长的 外 表面 积 /(m 2 /m ) 0.031 0.044 0.057 0.069 0.078 0.100 0.119 0.141 0.100 0.119 0.141 0.179 0.220 0.239 0.279 0.339 0.418 1m 2 的长 度 /(m/m 2 ) 31.84 22.74 17.69 14.47 12.82 9.95 8.38 7.07 9.95 8.38 7.07 5.58 4.55 4.19 3.57 2.94 2.39

常用管材及管路附件

常用管材及管路附件
常用管材及管路附件
常用管材及管路附件
内容： 一、管材的通用标准及管材分类 二、金属管材 三、非金属管材 四、复合管材 五、常用管件
一、管材的通用标准及管材分类
1. 管材的通用标准 （1）管子与管路附件的公称直径
公称直径是为了使管子、附件、阀门等相互 连接而规定的标准直径。 管道工程常用的公称直径有DN15、DN20、 DN25、DN32、 DN40、DN50、DN65、 DN80、 DN100、DN125、 DN150、DN200、DN250、 DN300、DN400、DN500、 DN600共17种规格。
二、金属管材
4. 有色金属管 铝管
二、金属管材
4. 有色金属管 钛管和不锈钢管
三、非金属管材
1 . 塑料管 塑料管一般是以塑料树脂为原料，加入稳定剂、润 滑剂、增塑剂等，在制管机内挤塑而成。 优点：质量轻、耐腐蚀、外形美观、加工容易、施 工方便。 塑料管有热塑性塑料管和热固性塑料管两大类。
三、非金属管材
五、常用管件
五、常用管件
五、常用管件
一、管材的通用标准及管材分类
1. 公称压力、试验压力、工作压力 （1）公称压力 工程上指某种材料在基准温度时 所承受的最大工作压力。用符号PN表示。单位： MPa。 （2）试验压力 管子与管路附件在出厂前为检验 其强度所做的强度试验的压力称为试验压力。 用符号ps表示。单位：MPa。力。用符号p表示。单位：MPa。
四、复合管
2. 钢塑复合管
五、常用管件
管件是用于管材的连接、改向、变径、分支 （汇合）和转向的管道配件。根据连接方法可 分为承插式管件、螺纹管件、法兰管件和焊接 管件四类。多用与管子相同的材料制成。有弯 头（肘管）、法兰、三通管、四通管（十字头） 和异径管（大小头）等。弯头用于管道转弯的 地方；法兰用于使管子与管子相互连接的零件， 连接于管端，三通管用于三根管子汇集的地方； 四通管用于四根管子汇集的地方；异径管用于

第一章管材、管子附件及常用材料

第一章管材、管子附件及常用材料

截
止
阀
法兰截止阀
直 通 式 截 止 阀
球阀
用于快速启闭管路
工作原理：同旋塞严密性、启闭性 较旋塞好 适用范围： 温度、压力不 高的管路启闭 结构：
旋塞
用于快速启闭管路
工作原理：用手柄转动阀芯, 使内 孔对准管轴则开启， 反之关闭。 适用范围： 温度、压力不 高的管路启闭
蝶阀 用于大直径、低参数管路 工作原理：靠圆盘形阀心旋转启闭 特点：质轻、尺寸短但严密性较差
法兰
1.法兰类型(图1-22) 按材质分:钢板\铸钢\铸铁螺纹法兰。 按连接方式分: (1)平焊法兰:P<2.5MPa, T<300 ℃。 (2)对焊法兰:P<20MPa, T=350-450 ℃
平焊法兰
对焊法兰
法兰堵板
(3)松套法兰:用于有色金属管\不锈钢管 (4)螺纹法兰:用于高压管或镀锌管等
MPa)
一般地: Ps =1.5-2PN，P↑,系数↓。
三者关系: Ps≥PN≥Pt
3.管螺纹标准 是指管道螺纹的加工标准。凡螺纹连接的管道,其螺纹均 应符合该标准以便互相连接。
（1）无缝钢管
·按材质分, 碳钢管和合金钢管;按生产工艺分, 热轧管和冷拔 管 ·以外径×壁厚(mm)表示,如D108×4 ·
· 常用规格P6-8表1-7至1-9。 · 适用范围：高压供热及供水管, · 连接方式：焊接或法兰连接
（2）焊接钢管
· 类型：用碳钢或低合金钢制造
按生产工艺分,有普通焊管、钢板卷焊管和螺旋焊缝管 按表层分,有镀锌管(白铁管)和不镀锌管(黑铁管) 按壁厚分,有一般管和加厚管等 · 常用规格:DN15-200,L=6-7M,见表1-10。 · 适用范围：低压(P≤0.6 MPa)给水、供热及燃气输送,俗称水煤 气管。

给水管道的材料及给水附件

给水管道的材料及给水附件

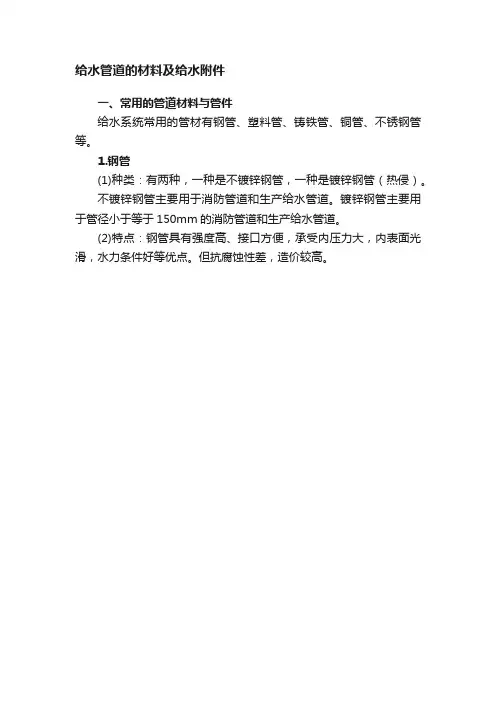

给水管道的材料及给水附件一、常用的管道材料与管件给水系统常用的管材有钢管、塑料管、铸铁管、铜管、不锈钢管等。

1.钢管(1)种类：有两种，一种是不镀锌钢管，一种是镀锌钢管（热侵）。

不镀锌钢管主要用于消防管道和生产给水管道。

镀锌钢管主要用于管径小于等于150mm的消防管道和生产给水管道。

(2)特点：钢管具有强度高、接口方便，承受内压力大，内表面光滑，水力条件好等优点。

但抗腐蚀性差，造价较高。

(3)连接方法：不镀锌钢管的连接方法有焊接和法兰连接，镀锌钢管连接方法有螺纹连接和法兰连接。

法兰连接一般用于直径较大(50mm以上)的管道与阀门、水泵、止回阀、水表等的连接。

连接前先将法兰焊接或用螺纹连接在管端，再用螺栓连接起来。

螺纹连接配件见下图：2.塑料管（1）种类：给水硬聚氯乙烯管（PVC-U）聚丙烯管（PP-R）交联聚乙烯管（PEX）氯化聚氯乙烯管（PVC-C）聚乙烯管（PE）（2）特点：耐腐蚀，不受酸、碱、盐和油类等介质的侵蚀，质轻而坚，管壁光滑、水力性能好，容易切割，加工安装方便，并可制成各种颜色。

但强度低，耐久、耐热性能（PP-R、PEX管除外）较差。

一般用于输送温度在45℃以下的建筑物内外的给水。

（3）连接方法：热熔对接、承插粘接、法兰连接：1）PVC-U管，适用于系统的工作压力不大于0.6MPa，工作温度不大于45℃的给水系统。

2）PP-R管，适用于系统的工作压力不大于0.6MPa，工作温度不大于70℃的给水及热水系统。

3）PVC-C管，多层建筑可采用S6.3系列，高层建筑可采用S5系列(但高层建筑主干管和泵房内不宜采用)；室外管道压力不大于1.OMPa时，可采用S6.3系列，当大于1.0MPa时，应采用S5系列。

4）PEX管，管外径小于25mm时，管道与管件宜采用卡箍式连接，大于等于32mm时，宜采用卡套式连接。

5）PE管，适用于温度不超过40℃，一般用途的压力输水，以及饮用水的输送。

3.给水铸铁管种类：低压管工作压力不大于0.45MPa普压管工作压力不大于0.75MPa高压管工作压力不大于1MPa特点：铸铁管具有耐腐蚀、接装方便、寿命长、价格低等优点，但性脆、重量大、长度小。

建筑给排水管道及附配件

建筑给排水管道及附配件

建筑给排水管道及附配件4.1 建筑给排水常用管道与管件材质4.1.1 给排水管材我国传统的给排水管材主要是钢管和铸铁管。

钢管有镀锌钢管和非镀锌钢管之分,镀锌钢管的防腐性能较好,铸铁管性脆、质量大,但耐腐蚀。

此外,钢管还有焊接钢管和无缝钢管之分,焊接钢管按管壁厚度又可分为普通焊接钢管、加厚焊接钢管。

近年来,给水塑料管的应用取得了很大的进展,出现了硬聚氯乙烯(PVC-U)管、聚乙烯(PE)管、聚丙烯(PP-R)管、聚丁烯(PB)管、钢塑复合管、铝塑复合管和钢管。

给水管道必须采用与管材相适应的管件,在生活给水系统所用材料,必须达到饮用水卫生标准用材的要求。

目前,室内排水用管材主要有金属管材、非金属管材、复合材料管材等。

1)金属管材在给水、采暖、供热、燃气、压缩空气等管道系统中,常用的金属管材有无缝钢管、焊接钢管、铸铁管和铜管。

(1)无缝钢管由于无缝钢管是用一定尺寸的普通碳素钢、普通低合金钢、优质碳素结构钢、优质合金钢和不锈钢钢坯经过穿孔机,以热轧或冷拔等工序制成的中空而横截面封闭的无焊接缝的钢,因此无缝钢管比焊接钢管有较高的强度,一般能承受3.2～7.0 MPa的压力。

无缝钢管主要用于高压供热系统,用作高层建筑的冷、热水管,蒸汽管道以及各种机械零件的坯料。

通常情况下,压力在0.6 MPa以上的管路都应采用无缝钢管。

①无缝钢管的分类。

a.按用途分类。

无缝钢管按用途分类,可分为普通(一般)无缝钢管和专用无缝钢管两种,其中常用普通无缝钢管。

普通无缝钢管由普通碳素钢、优质碳素钢或低合金钢制造而成(多采用10号、20号、35号、45号钢制造),广泛用于工业管道工程中,如氧气、乙炔、室外蒸汽等管道。

常用普通无缝钢管的理论质量如表4.1所示。

表4.1 普通无缝钢管的理论质量b.按照制造方法分类。

无缝钢管按制造方法分类,可分为冷轧无缝钢管和热轧无缝钢管两种。

冷轧无缝钢管有外径5～220 mm的各种规格,通常长度为3.0～10.0 m;热轧无缝钢管有外径32～630 mm的各种规格,通常长度为3.0～12.0 m。

管材管件基本知识

管材管件基本知识

管材管件基本知识第一部份管材一、钢管钢管按其制造方法分为无缝钢管和焊接钢管两种。

无缝钢管用优质碳素钢或合金钢制成，有热轧、冷轧（拔）之分。

焊接钢管是由卷成管形的钢板以对缝或螺旋缝焊接而成，在制造方法上，又分为低压流体输送用焊接钢管、螺旋缝电焊钢管、直接卷焊钢管、电焊管等。

无缝钢管可用于各种液体、气体管道等。

焊接管道可用于输水管道、煤气管道、暖气管道等。

1、焊接钢管1．1 低压流体输送用焊接钢管与镀锌焊接钢管低压流体输送用焊接钢管，是由碳素软钢制造，是管道工程中最常用的一种小直径的管材，适用于输送水、煤气、蒸气等介质，按其表面质量的不同，分为镀锌管（俗称白铁管）和非镀锌管（俗称黑铁管）。

内外壁镀上一层锌保护层的约较非镀锌的重3%-6%。

按其管材壁厚不同分为：薄壁管、普通管和加厚管三种。

薄壁管不宜用于输送介质，可作为套管用。

1．2 直缝卷制电焊钢管直缝卷制电焊钢管，可分为电焊钢管和现场用钢板分块卷制焊成的直缝卷焊钢管。

能制成几种管壁厚度。

1．3 螺旋缝焊接钢管螺旋缝焊接钢管分为自动埋弧焊接钢管和高频焊接钢管两种。

a.螺旋缝自动埋弧焊接钢管按输送介质的压力高低分为甲类管和乙类管两类。

甲类管一般用普通碳素钢Q235、Q235F及普通低合金结构钢16Mn焊制，乙类管采用Q235、Q235F、Q195等钢材焊制，用作低压力的流体输送管材b.螺旋缝高频焊接钢管螺旋缝高频焊接钢管，尚没统一的产品标准，一般采用普通碳素钢Q235、Q235F等钢材制造。

2、无缝钢管无缝钢管按制造方法分为热轧管和冷拔（轧）管。

冷拔（轧）管的最大公称直径为200mm，热轧管最大公称直径为600 mm。

在管道工程中，管径超过57mm时，常选用热轧管，管径小于57mm时常用冷拔（轧）管。

管道工程常用的无缝钢管有以下三种：2．1 一般无缝钢管一般无缝钢管简称无缝钢管，用普通碳素钢、优质碳素钢、普通低合金钢和合金结构钢制造，用于制作输送液体管道或制作结构、零件用。

安装技术_第一章 管材、管子附件及常用材料

安装技术_第一章 管材、管子附件及常用材料
27
第一章 管材、管子附件及常用材料

1.6 阀门
调节阀：调节阀分为二类。一类是工作是不依赖外 界动力的调节阀（自力式调节阀）；另一类是工作 时要借助外界动力的调节阀（液压、气动或电动）， 为非直接作用式调节阀。调节阀在中小型冷、暖站 内广泛采用，以保持水压恒定或流量恒定。结构原 理与减压阀相近，只是自闭阀上部的弹簧只能起开 关的作用，而调节阀上部的膜盒的动作受系统的恒 定点水压力信号的控制，调节阀瓣的开启程度，控 制流量。
3
第一章 管材、管子附件及常用材料

1.1 钢管及其附件的通用标准
二．公称压力、试验压力和工作压力 公称压力是生产管子和附件的强度标准，不同材质承 受压力的性能不同，其公称压力、试验压力、工作压 力有区别。 公称压力：一级温度（200℃）下的工作压力，PN；
试验压力：常温下检验管子和附件机械强度及严密性 的压力标准（水压试验，100 ℃ 的水），Ps；
13
第一章 管材、管子附件及常用材料

1.3 塑料管材
二、塑料管材的种类及特点 4.PP-R （无规共聚聚丙烯） 无毒、卫生、耐热、使用寿命长。热水供暖系统、 冷热饮水系统； 5. PB（聚丁烯） 强度高，使用温度范围大、稳定、线胀系数较小。 主要用作自来水、热水和采暖管道及燃气管道； 6. ABS（丙烯腈-丁二烯-苯乙烯 ） 是一种综合性能十分良好的树脂，无毒，微黄色， 冲击强度高，热变形温度比PA、PVC高，稳定性好。 用在给水、热水、水处理加药管道。
20
二． 型钢
第一章 管材、管子附件及常用材料

1.6 阀门
一．阀门分类 1. 截止阀：严密性高，制造维修方便，阻力较大。
21
第一章 管材、管子附件及常用材料

第1章建筑设备安装工程常用材料

第1章建筑设备安装工程常用材料
❖ 由灰铸铁制成，分为给水管件和排水管件。
❖ 给水铸铁管件连接形式有承插和法兰两种，主要用于给水系
统和供热管网中。 ❖ 按照功能可分为以下几类：
（1）转向连接：如90°、45°、22.5°等各种弯头。
（2）分支连接：如丁字管、十字管等。
（3）延长连接：如管子箍（套袖）。
（4）变径连接：如异径管（大小头）。
五、塑料管
①、聚乙烯、聚丙烯管（PE）
管径： DN20～DN315，耐压0.4MPa，耐温45℃以下。
②、交联聚乙烯管（PEX）
管径：DN20～DN315, 耐腐蚀，无毒，水垢难以生成，
可在95℃以下长期使用。
③、 聚氯乙烯管（PVC）GB10002.1-88。
管径：DN20～DN315，耐压：0.63MPa，1MPa两种，
❖ 排水铸铁管 灰口铸铁浇注而成，管壁比给水铸铁管薄，质量也
较差，不能承受较大压力。
第十四页，共86页。
第十五页，共86页。
四.非金属管材
1、钢筋混凝土管和混凝土管
①自应力钢筋混凝土输水管
管径： DN100～DN800，耐压0.4～1.2MPa
② 预应力混凝土输水管 采用振动挤压工艺制作 管径：DN400～DN2000，0.4、0.6、0.8、1.0、1.2MPa 采用管芯缠丝工艺制作 管径：DN400～DN3000，0.4～1.2MPa
❖ 试验压力是在常温下检验管子和 附件机械强度及严密性能的压力标 准。用符号 Ps表示。常为水压试 验。试验压力一般为公称压力的 1.5～2倍。即：Ps＝（1.5～2）PN， PN较小时取大倍数，PN较大时，取较 小倍数。
Ⅵ级 Ⅶ级 Ⅷ级 Ⅸ级
300-350℃ 350-400℃ 400-425℃ 425-450℃

燃气工程施工-01第一章-常用钢材、管材和配件

燃气工程施工-01第一章-常用钢材、管材和配件
硫是很有害的元素。呈非金属硫化物夹杂于钢中，降低钢的 各种机械性能。硫化物所造成的低熔点使钢在焊接时易于产生热 裂纹（热脆性），显著降低可焊性。硫也有强烈的偏析作用，增 加了危害性。
13
1.4 钢中化学元素对钢材特性的影响
⑥氧 氧是钢中的有害杂质。主要存在于非金属夹杂物内，少量熔
于铁素体中。非金属夹杂物降低钢的机械性能，尤其是韧性。氧 有促进时效倾向的作用。氧化物所造成的低熔点使钢材可焊性变 坏。 ⑦氮
按焊接方式用途不同pe管件可分为热熔对接管件和电热熔831电热熔管件电热熔管件是应用某种方法将电热丝布置于管件的内表面施工时将管材与管件配合后用专用的加热控制电源将管件中的电热丝通电加热使管件与管材的接触表面熔化结合冷却后使管件与管材牢固密封地结合在一起
第一章 燃气工程常用钢材、 管材和配件
1
本章主要内容
铝 塑 复 合 管
钢
骨
架
塑
料
管
铜 管
衬 塑 ( P E ) 铝 合 金 管
不 锈 钢 管
薄 壁 不 锈 钢 管 不 锈 钢 波 纹 管
衬
不
锈
钢
铝
合
金
管
31
铸 铁 管
1.6.1 钢管
6
1.3 钢材的机械性能指标
1）抗拉强度σb： 在拉伸——应变曲线上的最大应力点。
2）屈服极限σs： 材料的拉伸应力超过弹性范围，开始发生塑性变形时的应力。有
些材料的拉伸曲线上并不出现明显的屈服平台，不能明确地确定其屈 服点，为此在工程上规定，取试样产生0.2%残余变形的应力值作为 条件屈服极限，用σ0.2表示。
锰钢
1、按化学成分分合金钢按按合合金金元元素素种含类量分分中高低铬硼铬硅合合合钢钢镍锰金金金钢钢钢钢钢（（（合合合金金金元元元素素素含含含量量量为515～0%%1））0%） 钢 （ S%,P%0.05%） 2、 按 质 量 分 优 质 钢 （ S%,P%0.04%）

管道材料与课件

管道材料与课件
保护功能
防止流体在管道中产生过压、 负压或真空等异常状态，保护
管道和设备不受损坏。
控制功能
通过阀门等附件控制流体的流 量、流向和压力等参数，实现 流体的合理分配和使用。
测量功能
通过流量计等附件测量流体的 流量、温度和压力等参数，为 生产和管理提供数据支持。
辅助功能
如支架、吊架等附件，用于支 撑和固定管道，保证管道的稳
如塑料管、玻璃钢管等，具有轻便、 耐腐蚀、不易生锈等特点，常用于输 送一般流体。
管道材料的特性
耐压性
管道材料必须能够承受一定的压力， 以保证流体输送的安全。
耐腐蚀性
根据流体的性质，管道材料应具备相 应的耐腐蚀性能，以保证长期使用的 稳定性和可靠性。
温度适应性
管道材料应能够在一定温度范围内稳 定工作，以保证流体输送的温度要求 。
在满足使用要求的前提下，应选择价格适 宜、性价比高的管道材料。
02
管道附件介绍
管道附件的种类
管道连接器
用于连接管道，实现管 道之间的连接和断开。
阀门
控制管道内流体的流动 ，如截止阀、止回阀、
安全阀等。
过滤器
过滤管道内的杂质，保 证流体质量。
流量计
测量管道内流体的流量 ，用于监控和控制。
管道附件的功能
优点。
新技术的应用
3D打印技术
利用3D打印技术制造管道模型和零件，可实现个性化定制和快速 制造，降低生产成本。
智能检测技术
采用智能检测技术对管道进行实时监测和诊断，及时发现潜在问题 ，提高管道运行的安全性和可靠性。
自动化技术
自动化技术的应用提高了管道制造和施工的效率，减少了人为因素 对工程质量的影响。
03
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1.3.3 铝塑复合管 (PAP) 耐高温、耐蚀、抗静电。 外径14--75mm,燃气型PN=0.4 MPa，冷热 水型PN=1.0 MPa。 规格以内径外径表示。 如L1014、 R1620、L1014、Q6075分别表 示冷、热水及燃气管的内、外径。
铝塑复合管 (PAP)
（2）铝塑复合管管件
1.1.3 管子配件 配件指管道延长、分支、转弯及变径等管件。 小管径钢管采用螺纹连接，大管径钢管采用焊接、 法兰连接和沟槽式卡箍连接。 （1）螺纹连接的管件 a、一般材质为可锻铸铁(玛钢)件和软钢件等。 b、标称:等径管件,以名称 DN(㎜)表示 异径管件,以名称 D×d(㎜)表示
c、按用途分类
注：当PN=9MPa，T=500 ℃为高压
试验压力: 管道进行强度和严密性试验的压力标 准, Ps(MPa) 一般地: Ps =1.5-2PN，P↑,系数↓。
三者关系:
Ps≥PN≥Pt
（3）管螺纹标准
是指管道螺纹的加工标准。凡螺纹连接的管道, 其螺纹均应符合该标准以便互相连接。
1.1.2 钢管
·阀门、管件：DN=内径； ·管子：DN≈内径，但≠管子外径 ·DN相等,可方便地互相连接 ·DN用于表示焊接钢管、铸铁管等，不用于无缝钢管
公称通径表
公称通径 管螺纹 公称通径 管螺纹 DN（mm） IN（″） DN（mm） IN（″） 15 20 25 32 40 50 1/2 3/4 1 1 /4 1 /2 2
1.3.4 钢塑复合管及管件
（1）角钢 分为等边\不等边角钢,等边角 钢以L边宽×厚度(mm)表示;不等边角钢以L 大边宽×小边宽×厚度(mm)表示。
等边角钢 不等边角钢
（2）槽钢 用于设备底座、框架等,规格以高 度的厘米数表示,如［10#，称为10号槽钢。 （3）圆钢 用于支架吊杆、卡环及散热器托 钩,规格以Φ(mm)表示。
给水铸铁管有承插口管和法兰盘管两类。水煤 气管网中常使用承插型铸铁管，而法兰盘管用量较 少，常用于需要拆修的管道。按工作压力分，有低 压、普压和高压管。 承插铸铁给水管是用铸铁经离心浇注等工艺制 成。质地匀密光滑，出厂时在管内外涂有沥青漆以 防腐。L=3、4、5、6m。
铸铁排水管用普通铸造经金属模浇注而成，壁 厚不均，表面粗糙，不承压。
PPR管
PP-R管件
（2）聚乙烯管(PE)
质轻、柔韧、无毒、无垢、耐蚀。 常用高密度及中密度管。 中密度管用于燃气输送。P=0.2-0.4 MPa 高密度管用于水管，应按压力等级选用
（3）交联聚乙烯管(PEX)
特点同上，可在-70--95 ℃下长期使用 外径14--50mm, 壁厚1.8-4.6mm, PN0.6-1.0 MPa。 多用于冷热水、供暖管道及 采暖地辐管。
（2）阀门参数与标志 参数包括： 型号、PN、适用介质、 最高使用温度及DN 铭牌、阀体上的标志： PN、 DN、流向等 阀体、密封面材料涂色：
（3）阀门选型 ①按用途、功能选类型； ②按介质及参数选阀体材料； ③按 P 、T及介质特性选PN ； ④按PN、介质及T选密封材料； ⑤按Q、V及管径选DN; ⑥按用途等选驱动方式； ⑦按管道连接方式选连接方式； ⑧最终确定型号规格。
（4）工字钢 用于大型设备支架。
2与调节 特点：结构简单、关闭严密但阻力大 结构：(安装应低进高出) 工作原理:将手柄左旋提起阀芯开启,反之关闭。
升 降 式
旋 启 式
卧式止回阀
(7)减压阀 用于降低并稳定介质压力 类别:活塞式、波纹管式等。 工作原理:介质通过小孔节流降压。 结构如下：
钢管按其制造方式分为无缝钢管和焊接钢管两种。
（1）无缝钢管 无缝钢管用优良碳素钢或合金钢（实心管坯穿孔） 制成；按生产工艺不同分为热轧管和冷拔管。
无缝钢管以外径×壁厚(mm)表示,如D108×4 。 无缝钢管用于高压供热管道及高层建筑的冷、热 水管，一般0.6Mp以上的管路都采用无缝钢管。无缝 钢管采用焊接或法兰连接。
3.阀门安装
1.安装工艺流程 外观检查 试压 研磨(必要时) 安装 2. 注意事项: (1)吊装时手轮、阀杆、阀孔等处不 得受力,以防损坏; (2)阀杆不得位于下半圆周; (3)阀门应与管子同轴线并单独支撑
其它金属管：合金管及有色金属管
（1）合金钢管
在碳钢中加入锰、硅、钒等元素制成，以提高强度 和耐热性。多用于锅炉管、过热器等，常为无缝管。 （2）不锈钢管 在碳钢中加入铬、镍、锰等元素制成，多用于石化、 医药、食品工业。规格表示：D*δ，多为氩弧焊
（3）铝管及铝合金管 多用于腐蚀性及防爆场合，

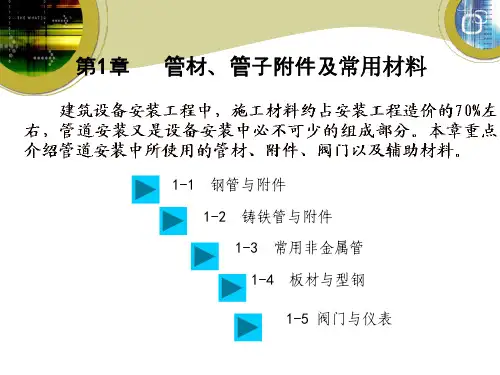

第1章 管材、管子附件及常用材料
1-1 钢管及附件 1-2 铸铁管及附件 1-3 常用非金属管 1-4 板材与型钢 1-5 阀门与仪表
目录
第1章 管材、附件及常用材料
掌握常用管材、管件与配水附件的性能和作用； 学 习 目 标 了解水暖、通风空调常用的管材、辅助材料、管 件与配水附件的种类； 掌握各种类别阀门的特点及用途。
阀 门 类 别
×
驱 动 方 式 *
×
连 接 形 式
×
Δ
×
公 称 压 力
×
阀 体 材 料 *
料 密 结 衬或 构里 封 形材 圈 式
注： Δ—汉语拼音； ×—数字 相应代号见P40-42表1-28~1-33
阀门型号举例
• J15T-1.0 • 内螺纹、手动、截止阀、直流式、铜密封 面、PN=1.0MPa，阀材：铸铁 • Z44H-32 • 法兰、手动、闸阀、明杆平行式双闸板、 不锈钢密封面、PN=1.0MPa，阀材：碳钢
通气帽
• • • • •
（5）氯化聚氯乙烯管 (CPVC) 规格DN15-300mm,L=4m,PN1.0-1.6MPa, T=-40-95 ℃.用于冷热水及排水管 （6）ABS管 是丙希晴、丁二烯、苯乙烯的三元共聚物 管。用于给水及酸性介质输送。T=-40--80 ℃,PN<1.0 MPa • 塑料管的连接 ：承插连接、熔接、粘接、 焊接及 压接。适用场合:表1-23。
T≤150 ℃ ,PN≤0.588MPa规格用D*δ表示。一般采用 氩弧焊。 （4）铜管 有青铜、黄铜和紫铜管 导热性好，多用于换热设备。可采用焊接、法 兰连接、丝接、胀接等。规格用D*δ表示。 （5）铅管 （略）
1.3.1钢筋混凝土管
1.3.2 塑料管
（1）聚丙烯管 (PPR) 外径20—63mm, 壁厚12.3—12.7mm, PN1.0—6.4 MPa。 多用于冷热水及供暖管道
①管子延长用
②分支用管件:三通、四通
③转弯用管件: 弯头
④变径用管件: 补芯、大小头
⑤堵口用管件：丝堵、管帽
⑥维修用管件: 活接头
（2）法兰连接的管件 a、法兰类型 按材质分:钢制\铸钢\铸铁螺纹法兰。 按连接方式分: (1)平焊法兰:P<2.5MPa, T<300 ℃。 (2)对焊法兰:P<20MPa, T=350-450 ℃ (3)松套法兰:用于有色金属管、不锈钢管 (4)螺纹法兰:用于高压管或镀锌管等
PE-X管
（4）硬聚氯乙烯管 (UPVC) 给水管外径20--315mm,壁厚1.6--15mm。 排水管外径为40、50、75、110、160mm等, 壁厚2--4mm。
UPVC给水管
U-PVC排水管
90度弯头
U-PVC管件 45度弯头
顺水三通
P型存水弯
S型存水弯
45度三通
检查口
清扫口
伸缩节
弹簧活塞式减压阀
波纹管式减压阀
(8)疏水阀:用于蒸汽管道设备阻汽排水
类别：浮桶式、双金属式、吊桶式、恒温式等 按规定方向安装，配以旁通管、阀等
举例：浮桶式
（9）安全阀 属自动阀,用于保护系统安
全。当系统超压时自动开启泄压。 类别:弹簧式、杠杆式
安全阀
其它阀门：
螺纹阀
塑料阀门
3.阀门规格与选用 （1）阀门规格型号 Δ
（2）焊接钢管 焊接钢管是由钢板卷制成管形后焊接而成。 按生产方式不同分：平焊管、叠边焊管和螺旋焊管。 按表层分：镀锌钢管(白铁管)和不镀锌钢管(黑铁管)。 按壁厚分：一般管和加厚管。
非镀锌钢管
镀锌钢管
螺 旋 缝 钢 管
· 常用规格:DN15-200,L=6-7m。 · 适用范围：低压(P≤0.6 MPa)给水、供热及燃气输 送,俗称水煤气管。
1.1
钢管及附件
1.1.1 钢管及附件通用标准
管道是各种建筑物必不可少的组成部分，冷热水、 蒸汽、燃气等各种流体都通过管道输送。管道一般由管 子和管子附件组成，称为通用材料。通用材料符合国家 统一规定标准，主要指：公称通径、公称压力、试验压 力、工作压力及管螺纹标准等。
(1)公称通径：管道的通用直径标准,以DN(mm) 表示
1 1
70 80 100 125 150 200
2 /2 3 4 5 6 8
1
1IN=25.4mm
（2）公称压力、试验压力、工作压力
公称压力:管道、设备在规定温度T的强度标准, PN(MPa)
· 碳素钢：T=200℃; 低压 PN≤2.5 MPa 铸铁、铜：T= 120℃ 压力等级 中压 PN=2.6-10MPa 高压 PN=10.1-32 MPa
平焊法兰
对焊法兰
法兰堵板
b.法兰垫圈:用于增加法兰接口的密封性。法 兰垫片分软垫片、硬垫片两大类。水暖管道采 用软垫片，当管径小于125mm时厚1.6mm，管径 大于125mm时厚2.4mm。高温高压管道采用硬垫 片（金属垫片）。
（2）卡箍连接管件
1.2 铸铁管及管件
铸铁管用铸造生铁制成，特点：耐蚀、耐用， 但质脆、不易加工，承压低，不宜承受较大荷载。 铸铁管有铸铁给水管和铸铁排水管两大类。 规格用DN表示。
