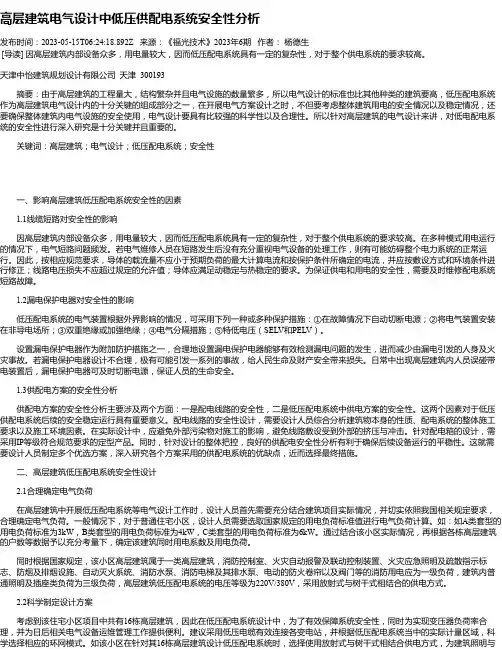

高层建筑电气设计中低压供配电系统安全性分析发布时间：2023-05-15T06:24:18.892Z 来源：《福光技术》2023年6期作者：杨德生[导读] 因高层建筑内部设备众多，用电量较大，因而低压配电系统具有一定的复杂性，对于整个供电系统的要求较高。
天津中怡建筑规划设计有限公司天津 300193摘要：由于高层建筑的工程量大，结构繁杂并且电气设施的数量繁多，所以电气设计的标准也比其他种类的建筑要高，低压配电系统作为高层建筑电气设计内的十分关键的组成部分之一，在开展电气方案设计之时，不但要考虑整体建筑用电的安全情况以及稳定情况，还要确保整体建筑内电气设施的安全使用，电气设计要具有比较强的科学性以及合理性。
所以针对高层建筑的电气设计来讲，对低电配电系统的安全性进行深入研究是十分关键并且重要的。
关键词：高层建筑；电气设计；低压配电系统；安全性一、影响高层建筑低压配电系统安全性的因素1.1线缆短路对安全性的影响因高层建筑内部设备众多，用电量较大，因而低压配电系统具有一定的复杂性，对于整个供电系统的要求较高。
在多种模式用电运行的情况下，电气短路问题频发。
若电气维修人员在短路发生后没有充分重视电气设备的处理工作，则有可能妨碍整个电力系统的正常运行。
因此，按相应规范要求，导体的载流量不应小于预期负荷的最大计算电流和按保护条件所确定的电流，并应按敷设方式和环境条件进行修正；线路电压损失不应超过规定的允许值；导体应满足动稳定与热稳定的要求。
为保证供电和用电的安全性，需要及时维修配电系统短路故障。
1.2漏电保护电器对安全性的影响低压配电系统的电气装置根据外界影响的情况，可采用下列一种或多种保护措施：①在故障情况下自动切断电源；②将电气装置安装在非导电场所；③双重绝缘或加强绝缘；④电气分隔措施；⑤特低电压（SELV和PELV）。
设置漏电保护电器作为附加防护措施之一，合理地设置漏电保护电器能够有效检测漏电问题的发生，进而减少由漏电引发的人身及火灾事故。
高层建筑电气工程供配电系统设计的分析随着城市化进程的加快，高层建筑越来越普遍，高层建筑的电气工程供配电系统设计成为一个重要的研究课题。
供配电系统是高层建筑电气工程中的核心系统之一，其设计是否合理将直接影响建筑的用电安全性、经济性和可靠性。
本文将对高层建筑电气工程供配电系统设计进行详细的分析。
一、供配电系统的基本要求1. 安全性高层建筑供配电系统的设计首先要保证电气设备的安全性。
在设计过程中需要考虑到电气设备的耐受能力、保护措施的规范性等因素，确保供配电系统能够在各种异常情况下正常工作，保障人员和设备的安全。
2. 经济性供配电系统的设计需要考虑到成本效益。
合理选择电缆、开关设备和配电箱等设备，高效利用能源，降低系统的能耗，减少建设和运行成本，提高系统的经济性。
3. 可靠性高层建筑供配电系统的可靠性要求极高，因为一旦发生供电故障将会给建筑及居民带来巨大的损失。
供配电系统的设计应具备良好的抗干扰能力和自恢复能力，以确保系统在各种情况下能够正常供电。
二、供配电系统的设计内容1. 输电线路设计输电线路设计是供配电系统设计中的关键环节。
根据高层建筑的用电需求和建筑结构特点，设计合理的输电线路，包括主干线路和分支线路的规划和布局。
在设计中需要考虑线路的容量、电压降、敷设方式、绝缘等级等因素，以确保线路的安全可靠运行。
2. 配电设备选择高层建筑供配电系统的配电设备选择应充分考虑建筑的用电需求和供电要求。
根据用电负荷和功率需求选择合适的变压器、配电箱、断路器等设备，并采用先进的技术和设备，以确保供配电系统的高效、稳定运行。
3. 主配电室设计主配电室是供配电系统的核心部分，其设计直接影响整个供配电系统的运行效果。
在设计主配电室时，需要考虑到设备的布局、通风、防火、防水等因素，并配备相应的安全设施和监测系统，以确保主配电室的安全、可靠运行。
4. 系统保护与自动化供配电系统的保护与自动化是其设计中的重要方面。
通过合理设计保护装置和自动化系统，可以有效地对供配电系统的故障进行预防和处理，保障供电系统的安全和可靠运行。

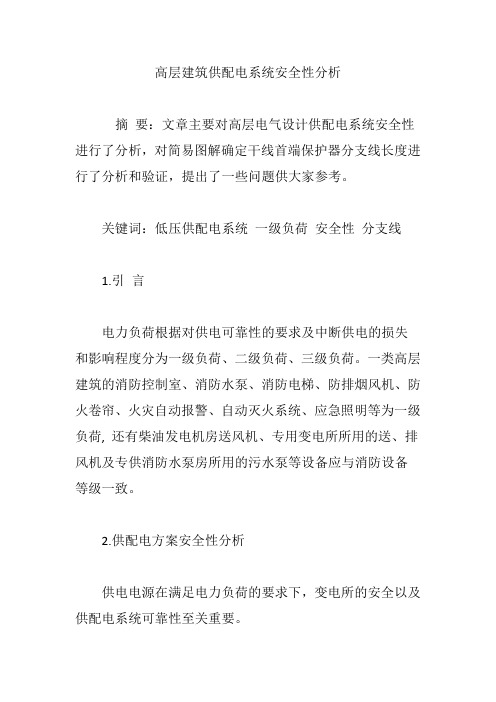

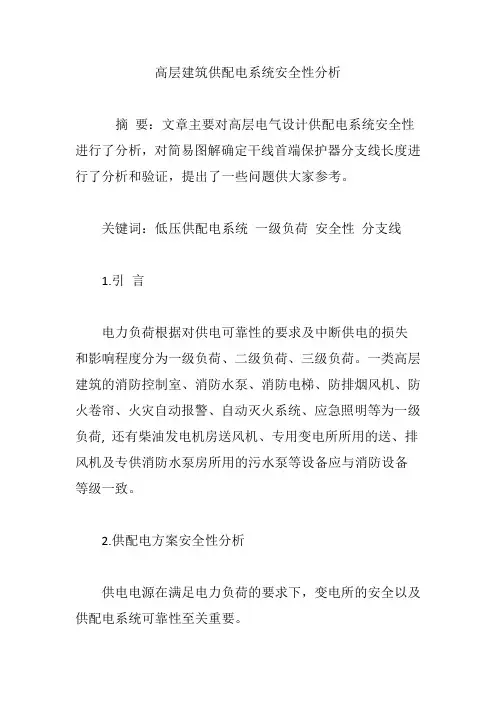

高层建筑供配电系统安全性分析摘要：文章主要对高层电气设计供配电系统安全性进行了分析，对简易图解确定干线首端保护器分支线长度进行了分析和验证，提出了一些问题供大家参考。
关键词：低压供配电系统一级负荷安全性分支线1.引言电力负荷根据对供电可靠性的要求及中断供电的损失和影响程度分为一级负荷、二级负荷、三级负荷。
一类高层建筑的消防控制室、消防水泵、消防电梯、防排烟风机、防火卷帘、火灾自动报警、自动灭火系统、应急照明等为一级负荷, 还有柴油发电机房送风机、专用变电所所用的送、排风机及专供消防水泵房所用的污水泵等设备应与消防设备等级一致。
2.供配电方案安全性分析供电电源在满足电力负荷的要求下，变电所的安全以及供配电系统可靠性至关重要。
高层民用建筑存在大量的一级或二级负荷, 变压器台数往往为两台及以上, 同时还设有一台柴油发电机组。
柴油发电机组的起动要求为: 一类高层建筑保护对象分级为一级建筑物的发电机组，应设有自动启动装置，当市电中断时，机组应立即启动，并应在30s内供电,。
同时为了不降低消防用电的可靠性, 一旦发生火灾,要求能自动切除非消防用电负荷。
3.供电线路的安全性分析3.1 供电线路安全的具体设计措施供电电源在满足电力负荷的要求下, 供电线路的安全可靠也是非常重要的。
供电线路敷设方式应根据建筑物的性质、要求、用电设备的分布及环境特征等因数确定。
应避免因外部热源、灰尘聚集及腐蚀或污染物存在对布线系统带来的影响。
防止在敷设及使用过程中因受冲击、振动和建筑物的伸缩、沉降等各种外界应力作用而带来的损害。
而高层民用建筑消防用电设备应采用专用的供电回路, 消防控制室、消防水泵、消防电梯、防排烟风机等的供电, 应在最末一级配电箱处设置自动切换装置, 其配电线路敷设应符合有关规范的要求。
3.2 干线首端保护器分支线安全长度分析根据供配电系统设计规范要求规定，在不影响一、二级负荷供电的情况下, 配电线路被前段线路短路保护装置有效保护,且此段线路和过负载保护装置能顺利通过的短路电流,可不装设短路保护。
高层建筑电气工程供配电系统设计的分析随着城市化进程的加速和人口增长，高层建筑的数量不断增加，这为电气工程带来了诸多挑战。
高层建筑电气工程的供配电系统设计需要充分考虑建筑的结构特点、用电设备的需求、安全性和可靠性等多方面因素。
本文将对高层建筑电气工程供配电系统设计进行深入分析，探讨其设计原则、关键技术以及未来发展趋势。
高层建筑电气工程供配电系统设计的原则是保证电力供应的可靠性和安全性。
高层建筑一般集中了大量的用电设备和设施，如电梯、空调、照明等，因此对电力的供应要求高。
供配电系统设计要充分考虑建筑物的结构、用电需求以及应急情况下的电力保障措施，确保在任何情况下都能提供稳定可靠的电力。
高层建筑电气工程供配电系统设计的关键技术包括：用电负荷的合理分配、配电系统的选择、保护系统的设计等。
在高层建筑中，不同区域的用电负荷可能差异巨大，需要合理分配电力资源，避免单个区域用电过载或者其他安全隐患。
选择合适的配电设备和保护装置也是非常关键的。
优秀的配电系统应该具备高效节能、稳定可靠、安全环保等特点，有效保障电力供应的持续性。
高层建筑电气工程供配电系统设计未来的发展趋势主要包括智能化、绿色化和数字化等方向。
随着智能技术的不断发展，智能化供配电系统将成为未来的趋势。
通过智能化技术，可以实现对电网的智能监控、远程管理、故障诊断等功能，提高供配电系统的安全性和可靠性。
高层建筑电气工程供配电系统设计还需向绿色化方向发展，采用可再生能源、能源储备技术和节能设备，实现高效节能、绿色环保的电力供应。
数字化技术的应用也将对供配电系统设计产生深远影响，例如数字化的监控、控制系统，能够提高供配电系统的自动化水平，提高电力系统的可靠性和安全性。
高层建筑电气工程供配电系统设计是一项复杂而又重要的工程。
在设计过程中，应该充分考虑建筑结构、用电需求以及未来发展趋势，采用智能化、绿色化和数字化技术，不断提高供配电系统设计水平，为高层建筑提供安全可靠的电力供应。
高层建筑电气工程供配电系统设计的分析摘要：伴随着城市化的发展进程，城市中高层建筑物越来越多。
但是在高层建筑中由于电气设计系统关系着整个建筑运行的安全稳定，所以必须要加强对高层建筑电气设计的可靠性。
文章从低压供配电系统建设的特点和重要性入手，分析高层建筑物低压配电系统容易出现的安全事故，对提高低压配电系统的可靠性提出有效的建议，以期提高人们的生活水平，为建筑电气设计的发展奠定一个良好的基础。
关键词：高层建筑；电气工程；供配电系统设计；分析引言高层建筑的出现及相关施工技术的成熟为我国城市化进程带来了一定的促进作业。
高层建筑意味着可以在有限的城市土地资源中创造更多的生存空间，这显然能够有效解决各大城市土地资源不足的现状。
随着高层建筑的数量越来越多、规模越来越大，其建设质量逐渐成为了社会各界广泛关注的较低。
电气设计是高层建筑的基础组成部分之一，加强对于低压供配电系统的可靠性研究，对于提高高层建筑电气设计实用性无疑有着一定的现实意义。
1高层建筑低压供配电系统的特点和重要性1.1特点高层建筑低压供配电系统具有明显的特点，因为高层建筑结构比较复杂，因此低压供配电系统设置也具有较大的难度。
对比传统建筑物，高层建筑物的空间跨度比较大，需要配备电梯和空调等设备，这些设备需要电力，这也突出了供配电系统建设的重要性，高层建筑施工过程中，需要注重安装和维护高层建筑的电气设备。
高层建筑的结构比较复杂，功能要求具有多样化特征，这也加大了低压供配电系统的设计难度，现如今社会经济高速发展，人们的生活质量不断提高，日常生活和工作当中会利用较多的电力设备，耗电量比较大，高层建筑的低压供配电系统需要提高质量，优化相关技术。
1.2重要性低压供配电系统在高层建筑工程当中发挥着重要的作用，相关用电设备关系到人们生活水平，我国人民的生活水平不断提高，对于电力的需求也不断提高。
低压供配电系统可以满足人们的用电需求，如果没有科学的设计低压供配电系统，人们的生活水平就会受到严重的影响，甚至还会威胁到人们的生命财产安全。

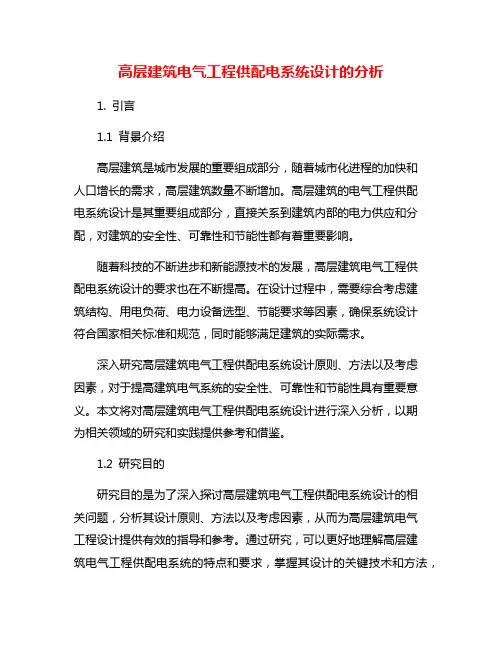

高层建筑电气工程供配电系统设计的分析1. 引言1.1 背景介绍高层建筑是城市发展的重要组成部分，随着城市化进程的加快和人口增长的需求，高层建筑数量不断增加。
高层建筑的电气工程供配电系统设计是其重要组成部分，直接关系到建筑内部的电力供应和分配，对建筑的安全性、可靠性和节能性都有着重要影响。
随着科技的不断进步和新能源技术的发展，高层建筑电气工程供配电系统设计的要求也在不断提高。
在设计过程中，需要综合考虑建筑结构、用电负荷、电力设备选型、节能要求等因素，确保系统设计符合国家相关标准和规范，同时能够满足建筑的实际需求。
深入研究高层建筑电气工程供配电系统设计原则、方法以及考虑因素，对于提高建筑电气系统的安全性、可靠性和节能性具有重要意义。
本文将对高层建筑电气工程供配电系统设计进行深入分析，以期为相关领域的研究和实践提供参考和借鉴。
1.2 研究目的研究目的是为了深入探讨高层建筑电气工程供配电系统设计的相关问题，分析其设计原则、方法以及考虑因素，从而为高层建筑电气工程设计提供有效的指导和参考。
通过研究，可以更好地理解高层建筑电气工程供配电系统的特点和要求，掌握其设计的关键技术和方法，提高设计水平和质量。
通过对供配电系统设计实例的分析，可以将理论知识与实际工程相结合，为实际工程应用提供可行的方案和解决思路。
研究目的旨在推动高层建筑电气工程供配电系统设计的进步与优化，为促进高层建筑电气工程领域的发展做出贡献。
1.3 研究意义高层建筑电气工程供配电系统设计是一个复杂而重要的工作，其设计质量直接影响到建筑物的安全性、可靠性和智能化程度。
对高层建筑电气工程供配电系统设计的研究具有重要的意义。
高层建筑作为人们生活和工作的场所，其电气供配电系统的设计需要满足建筑物不同功能区域的用电需求，保证电力供应的稳定性和可靠性，以确保建筑物内部设备的正常运行和人员的安全。
深入研究高层建筑电气工程供配电系统设计原则和方法，对于提高建筑物的功能性和舒适度具有重要的意义。
高层建筑供配电系统设计分析随着城市化的快速发展，高层建筑已经成为城市中不可或缺的一部分。
高层建筑通常拥有复杂的结构和庞大的能源需求，因此其供配电系统的设计显得尤为重要。
本文将对高层建筑供配电系统的设计进行分析，探讨其在安全性、可靠性和节能性方面的重要性。
1. 供配电系统的分类和特点高层建筑的供配电系统一般可以分为两类：主干式和分布式。
主干式供配电系统将来自电网的电能通过变压器升压后输送到大楼中央的主配电室，再经过主电缆和开关设备分别输送到各个楼层和房间。
而分布式供配电系统则将电能直接输送到各个楼层和房间，减少了主配电室对电能的集中控制。
由于高层建筑的结构复杂，供配电系统的设计也具有以下特点：电能输送距离远、负载变化大、对可靠性和安全性要求高、对节能性要求严格。
2. 安全性分析供配电系统的安全性是高层建筑设计中最为重要的一个方面，一旦供配电系统出现问题将会对建筑内外的生命安全和财产安全造成威胁。
在设计供配电系统时，必须考虑配电系统的过载和短路保护，确保电能在任何情况下都能够正常输送，并且在发生故障时迅速切断电源以防止事故扩大。
还应考虑供电可靠性，例如设计备用电源系统或者应急照明系统以应对电网故障或停电情况。
高层建筑的供配电系统可靠性要求高，一旦出现故障将会对建筑内外的生活和工作造成严重影响。
在设计供配电系统时，必须考虑系统的备份和冗余设计，确保在出现故障时系统能够自动切换至备用电源或冗余线路，维持建筑内的基本用电需求。
还应加强对配电设备的定期巡检和维护，确保系统的长期稳定运行。
高层建筑的节能要求也在不断提升，供配电系统的节能性设计成为了设计中的重要方面之一。
在设计供配电系统时，可以考虑采用高效节能的变压器和开关设备，减少电能的损耗。
还可以考虑采用智能化的供配电系统，通过实时监测和控制来优化电能的使用，进一步提高系统的节能性能。
5. 结语高层建筑供配电系统的设计具有复杂性和挑战性，需要综合考虑安全性、可靠性和节能性等多个方面的因素。

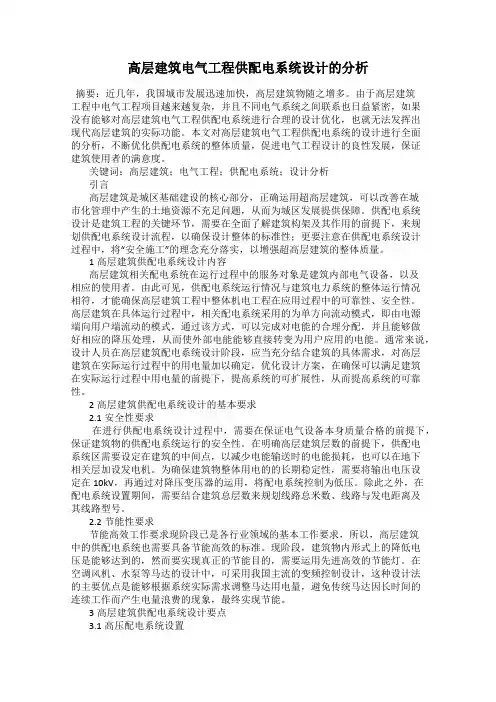

高层建筑电气工程供配电系统设计的分析摘要：近几年，我国城市发展迅速加快，高层建筑物随之增多。
由于高层建筑工程中电气工程项目越来越复杂，并且不同电气系统之间联系也日益紧密，如果没有能够对高层建筑电气工程供配电系统进行合理的设计优化，也就无法发挥出现代高层建筑的实际功能。
本文对高层建筑电气工程供配电系统的设计进行全面的分析，不断优化供配电系统的整体质量，促进电气工程设计的良性发展，保证建筑使用者的满意度。
关键词：高层建筑；电气工程；供配电系统；设计分析引言高层建筑是城区基础建设的核心部分，正确运用超高层建筑，可以改善在城市化管理中产生的土地资源不充足问题，从而为城区发展提供保障。
供配电系统设计是建筑工程的关键环节，需要在全面了解建筑构架及其作用的前提下，来规划供配电系统设计流程，以确保设计整体的标准性；更要注意在供配电系统设计过程中，将“安全施工”的理念充分落实，以增强超高层建筑的整体质量。
1高层建筑供配电系统设计内容高层建筑相关配电系统在运行过程中的服务对象是建筑内部电气设备，以及相应的使用者。
由此可见，供配电系统运行情况与建筑电力系统的整体运行情况相符，才能确保高层建筑工程中整体机电工程在应用过程中的可靠性、安全性。
高层建筑在具体运行过程中，相关配电系统采用的为单方向流动模式，即由电源端向用户端流动的模式，通过该方式，可以完成对电能的合理分配，并且能够做好相应的降压处理，从而使外部电能能够直接转变为用户应用的电能。
通常来说，设计人员在高层建筑配电系统设计阶段，应当充分结合建筑的具体需求，对高层建筑在实际运行过程中的用电量加以确定，优化设计方案，在确保可以满足建筑在实际运行过程中用电量的前提下，提高系统的可扩展性，从而提高系统的可靠性。
2高层建筑供配电系统设计的基本要求2.1安全性要求在进行供配电系统设计过程中，需要在保证电气设备本身质量合格的前提下，保证建筑物的供配电系统运行的安全性。
在明确高层建筑层数的前提下，供配电系统区需要设定在建筑的中间点，以减少电能输送时的电能损耗，也可以在地下相关层加设发电机。
文件编号：GD/FS-4566（解决方案范本系列）高层建筑供配电系统的安全设计分析详细版A Specific Measure To Solve A Certain Problem, The Process Includes Determining The Problem Object And Influence Scope, Analyzing The Problem, Cost Planning, And Finally Implementing.编辑：_________________单位：_________________日期：_________________高层建筑供配电系统的安全设计分析详细版提示语：本解决方案文件适合使用于对某一问题，或行业提出的一个解决问题的具体措施，过程包含确定问题对象和影响范围，分析问题，提出解决问题的办法和建议，成本规划和可行性分析，最后执行。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
摘要：高层建筑一般建筑面积都比较大，使用的功能也会比较复杂，这样，供电容量也会比较大，当发生各种灾难时，高层建筑的人员疏散也比较困难，因此高层建筑的供电可靠性要求也会非常高。
本文从高层建筑特点谈起，分析了其供配电系统的安全设计，对提高高层建筑的配电安全有一定个借鉴作用。
关键词：高层建筑; 供配电系统; 安全设计中图分类号：TU97 文献标识码：A 文章编号：1高层建筑的特点1.1建筑上的特点1.1.1 建筑面积大，从国外建成的高层建筑来看，一座大楼的建筑面积由几万至几十万平方米。
1.1.2 高度高。
由于建筑磊，为了减少占地面积，大型建筑物必须向空中发展。
1.1.3 有地下层。
高层建筑除地上层外，由于基础和结构上的原因还有若干地下层，地下层一般人选为水泵房，冷冻机房，变电气和汽车库等用房。
1.2 电气上的特点用电设备种类多。
按其功能可分为以下几类:电气照明设备：包括客房、办公室、餐厅、厨房、商店、楼梯走道、庭园、节日、安全和疏散诱导照明等。
In the schedule of the activity, the time and the progress of the completion of the project content are described in detail to make the progress consistent with the plan.高层建筑供配电系统的安全设计分析正式版
高层建筑供配电系统的安全设计分析
正式版
下载提示：此解决方案资料适用于工作或活动的进度安排中，详细说明各阶段的时间和项目内容完成的进度，而完成上述需要实施方案的人员对整体有全方位的认识和评估能力，尽力让实施的时间进度与方案所计划的时间吻合。
文档可以直接使用，也可根据实际需要修订后使用。
摘要：高层建筑一般建筑面积都比较大，使用的功能也会比较复杂，这样，供电容量也会比较大，当发生各种灾难时，高层建筑的人员疏散也比较困难，因此高层建筑的供电可靠性要求也会非常高。
本文从高层建筑特点谈起，分析了其供配电系统的安全设计，对提高高层建筑的配电安全有一定个借鉴作用。
关键词：高层建筑; 供配电系统; 安全设计
中图分类号： TU97 文献标识码：A 文章编号：
1高层建筑的特点
1.1建筑上的特点
1.1.1 建筑面积大，从国外建成的高层建筑来看，一座大楼的建筑面积由几万至几十万平方米。
1.1.2 高度高。
由于建筑磊，为了减少占地面积，大型建筑物必须向空中发展。
1.1.3 有地下层。
高层建筑除地上层外，由于基础和结构上的原因还有若干地下层，地下层一般人选为水泵房，冷冻机房，变电气和汽车库等用房。
1.2 电气上的特点
用电设备种类多。
按其功能可分为以下几类:
电气照明设备：包括客房、办公室、餐厅、厨房、商店、楼梯走道、庭园、节日、安全和疏散诱导照明等。
b.电梯设备：包括客梯、货梯、消防电梯、观景电梯、自动扶梯等。
c.给排水设备：生活水泵、排水泵、排污泵、冷却水泵和消防泵等。
d.制冷设备：包括冷水机组，冷却塔风机，冷却水泵，冷冻水泵等。
e.锅炉房用设备：包括鼓风机、引风机、给水泵、上煤机、供油泵、补水泵等。
f.洗衣机用电设备：包括洗衣机、甩干机、熨平机、电熨斗等。
g.厨房用电设备：包括小冷库、冰箱、抽风机、排风机和各种炊事机械等。
h.客房用电设备：包括电冰箱、电视机、电动美容工具等。
i.空调系统用电
设备：包括送、回风机、风机盘管等。
j.消防设备：排烟风机、正压风机等。
k.耗电量多：高层建筑的用途不同，其用电量也有差别，但总的来说，耗电量大。
l.供电可靠性大：高层建筑的消防用电，应急照明，客梯电力，变频调速生活水泵，排污泵等一级负荷，由两个独立电源供电。
2供配电方案安全性分析
供电电源在满足电力负荷的要求下，变电所的安全以及供配电系统可靠性至关重要。
高层民用建筑存在大量的一级或二级负荷, 变压器台数往往为两台及以上, 同时还设有一台柴油发电机组。
柴油发电机组的起动要求为: 一类高层建筑保护对象
分级为一级建筑物的发电机组，应设有自动启动装置，当市电中断时，机组应立即启动，并应在30s内供电,。
同时为了不降低消防用电的可靠性, 一旦发生火灾,要求能自动切除非消防用电负荷。
3高层民用建筑供配电系统防火设计综合分析
电气火灾是和电的发现与广泛应用分不开的,不管是强电领域还是弱电领域都有电气火灾问题。
随着工业生产的发展,电气防火问题越来越引起了人们的重视,电气防火研究是伴随着消防科学的发展而发展起来。
而对于高层建筑,尤其是高层民用建筑,其电气设备、供配电系统的火灾防范直接关系到普通群众的生命财产安全,因此需
要对高层民用建筑的供配电系统进行火灾防范设计。
3.1负荷分级
电力负荷根据供电可靠性及中断供电所造成的损失或影响的程度,分为一级负荷、二级负荷及三级负荷。
一级负荷中特别重要负荷的供电,除要求两个电源供电外,还要增设应急电源。
从电力网引接两回路电源进线加备用自投的供电方式,不能满足一级负荷中特别重要负荷对供电可靠性及连续性的要求,因为有时发生全部停电事故是由内部故障引起的,有的是由电力网故障引起的,因地区大电力网在主网电压上部是并网的,所以用电部门无论从电网取几回电源进线,也无法得到严格意义上的两个独立电源。
为了保证对一级负荷的供电可靠性,尽量减少应急电源的容量,不能将其他负荷接入应急电源系统。
一级负荷应由两个电源供电,当一个电源发生故障时,另一个电源应不致同时受到损坏。
一级负荷容量较大或有高压用电设备时,应采用两路高压电源。
如一级负荷容量不大时,应优先采用从电力系统或临近单位取得第二低压电源,也可用应急发电机组;如一级负荷仅为照明或电话站负荷时,最好用蓄电池组作为备用电源。
一级负荷中特别重要负荷,除上述两个电源外,还必须增设应急电源。
为保证对特别重要负荷的供电,严禁将其他负荷接入应急供电系统。
二级负荷的供电系统应做到当发生电力变压器故障或线路常见故障时不致中断供电(或中断后能迅速恢复)。
在负荷较小或地区供电条件困难时,二级负荷可由一回路6kV及以上专用架空线供电。
三级负荷对供电无特殊要求。
3.2配变电所
3.1设置在一类高、低层主体建筑中的变压器,要选择干式气体绝缘或非可燃性液体绝缘的变压器;二类高、低层主体建筑也是这样,否则应采取防火措施。
特别潮湿的环境不设置浸渍绝缘干式变压器。
低压为0.4kV变电所中单台变压器的容量不大于1000kV·A,当用电设备容量较大、负荷集中且运行合理时,可选用较大容量的变压
器。
设置在二层以上的三相变压器,如采用干式变压器时,其容盘不宜大于630kV·A。
居住小区变电所内单台变压器容量不要大于630kV。
3.2过去配电装置均为敞开式,变压器均为油浸式。
由于设油浸式变压器需要防爆隔间,而现今高层民用建筑中已很少用油浸变压器及充油电器,敞开式配电装置也逐步被金属封闭式配电装置所代替,因此就没有必要强调分高压配电室、低压配电室和变压器室。
由于干式变压器高压端子距地大部分在2.3m以下,因此需要设防护外壳。
3.4选择高压配电装置的绝缘等级,应和电力系统的额定电压相配合。
配电装置
中相邻带电部分的额定电压不同时,应按较高的额定电压确定其安全净距。
选用的导体和电器,其允许的最高工作电压不能低于该回路的最高运行电压,其长期允许电流不要小于该回路的最大持续工作电流,并应按短路条件验算其动、热稳定。
用熔断器保护的导体和电器,可不验算热稳定,但动稳定仍应验算。
3.5选择低压配电装置时,除应满足所在网络的标称电
压、频率及所在回路的计算电流外,还要满足短路条件下的动、热稳定。
对于要求断开短路电流的通、断保护电器,应满足短路条件下的通断能力。
配电装置的布置,要考虑设备的操作、搬运、检修和试验的
方便。
成排布置的配电屏,其长度超过6m 时,屏后面的通道应有两个通向本室或其他房间的出口,并宜布置在通道的两端。
当两出口之间的距离超过15m时,其间还应增加出口。
4降低供配电系统配电损失的方法
由于国民经济的迅猛发展以及国际加工产业新格局的形成，一些高能耗低效益的加工业逐步转向国内，无疑加剧了我国能源紧张的矛盾。
尽管我国电力建设超常规增长，但电力供应仍严重不足。
为此，节省能源及节约用电引起了政府及全社会的高度重视。
采取各种有效的节能技术措施就显得尤为重要。
降低供配电系统的线损及配电损失，
最大限度地减少无功功率，提高电能的利用率，是当前建筑电气节电的重要课题之一。
为了实现这个目标，我国采取了如下措施：
4.1选择及合理使用节电干式变压器
4.2减少线路损耗
4.3提高功率因数
4.4平衡三相负荷
5结束语
高层建筑供配电系统的安全性是电气设计的出发点和归宿。
除了保证电气负荷和供配电线路外, 设计时还应注意采取措施,做好系统的防雷及防雷击电磁脉冲, 尽量减少高次谐波分量；电气设备应尽量采用技术性先进, 可靠性高的产品, 以确保
供电品质和供电安全。
而供配电系统又是整个电气系统的重中之重，因此，作为一个从事建筑施工的工程技术人员，必须熟悉和掌握一定的电气基本知识和技术，了解供配电系统，在建筑施工时统筹考虑和合理安排，使其相互之间有机配合，才可以在设计和施工的建筑物时保持其美观和协调。
