西门子触摸屏DP连接PLC方法

S7-300 PLC 315-2DP之间的DP通讯设置说明：硬件：本例中, 以CPU 315-2DP(315-2AF03-0AB0)作为主站；以CPU 315-2DP(315-2AG10-0AB0)作为从站。

通讯：主站发送2字节数据，从站接收后，再将接收的数据发送回主站。

1．建立S7-300主站：S7-300（M）在硬件配置中，设置CPU为主站模式。

2．建立S7-300从站：S7-300（S）在硬件配置的DP属性菜单中，1>. 在操作模式栏设置CPU为从站模式。

2>. 在“配置”栏内，单击“NEW”按钮，进入通讯配置画面。

●在此画面内。

只能先配置从站输入/输出数据。

●在“Address type”选择是输入或输出；●在“Address”选择输入/输出的地址（此地址是SFC14，SFC15功能块的“LADDER”地址）；●分别在“Length”、“Unit”、“Consistance”内写入输入/输出通讯数据的长度、长度单位及通讯形式。

本例中设置如下：输入数据从I100开始，为2个字节；输出数据从Q200开始，为2个字节；3．在主站内配置通讯参数打开主站的“硬件配置”画面：选中DP网络，在“配置文件”内选择CPU31X 。

1>．出现下面画面，单击“Connect”按钮。

2>. 进入“Configuration”:出现先前所配置的从站通讯数据，分别进入每一行，配置与从站通讯参数所对应的主站的通讯参数。

注意：1）从站的输入对应于主站的输出；从站的输出对应于主站的输入；2）设置的通讯数据长度一定要与程序中的功能块中的通讯长度一致。

3）主、从站的I/O地址将来作为“功能块SFC14、SFC15”的“LADDER”地址。

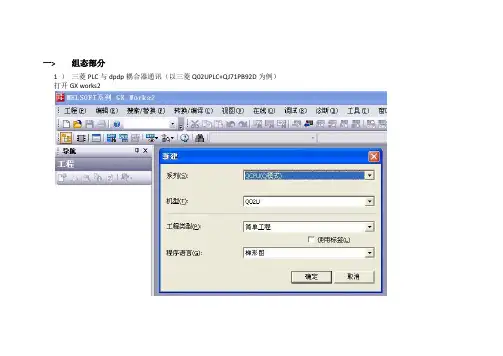

一>组态部分1 ）三菱PLC与dpdp耦合器通讯（以三菱Q02UPLC+QJ71PB92D为例）打开GX works2点击连接目标后双击connection进行PLC联机设定这次测试中选用USB联机方式，设定好后点击通讯测试，通讯成功后点击确定，不要直接点取消点击工程，在选项中右击智能功能模块，添加DP通讯模块（QJ71PB92D）DP模块配置完成后点击参数中的PLC参数，之后点击IO分配设置，可以看到智能模块中dp模块的分配的IO地址在智能模块的dp模块中双击parameter，可以配置硬件组态，右键GSD database可以添加GSD文件（在网上下载的或者官方技术支持给的gsd文件，若是没有后缀名为GSD的文件，可以将后缀名为gse，gsg的文件改为gsd，优先修改gse ），组态过程中基本保持默认配置，只需要修改站地址就好，此处站地址为3，swap I/O选项也需要勾选，用于交换数据的高低八位上图中需要注意配置的input和output的顺序需要与西门子中组态的对应（此处是input+output，西门子的顺序应该是output+input）下图为组态结果，双击I/O no可以设置DP模块的属性点击next，可以看到dp模块配置的输入和输出地址2）西门子PLC与的dpdp耦合器组态（以西门子300PLC为例）这个组态中唯一需要注意的就是output和input应该和三菱的组态一一对应，数据长度也需要一致。

二>程序编写三菱Y0位是三菱dp模块通讯激活位，使用该模块是Y0置一，数据交换中用到的指令有：Word传输mov，dword传输dmove，dp模块中input是从的d1000开始，output是从d2000开始，具体地址可以查看该模块的属性配置。

指令中K4m100代表从M100开始的一个字长度的数据区，K8M200代表从M200开始的一个双字长度的数据区。

完成后进行程序下载需要注意的是智能模块需要勾选启用。

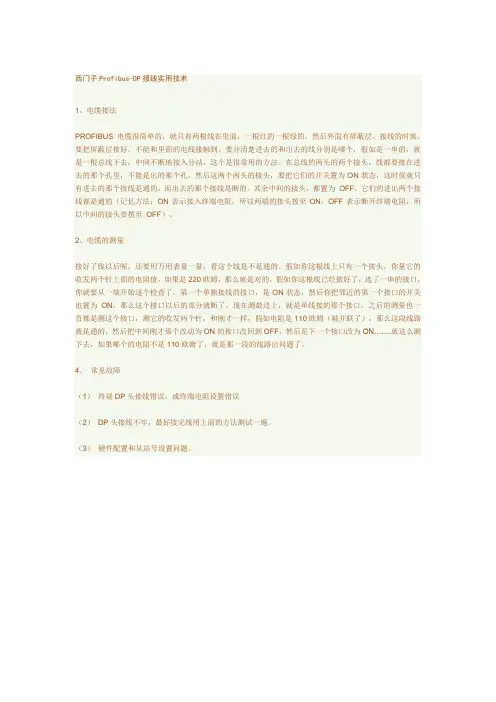

西门子Profibus-DP接线实用技术
1、电缆接法
PROFIBUS 电缆很简单的，就只有两根线在里面，一根红的一根绿的，然后外面有屏蔽层。

接线的时候，要把屏蔽层接好，不能和里面的电线接触到。

要分清楚进去的和出去的线分别是哪个，假如是一串的，就是一根总线下去，中间不断地接入分站，这个是很常用的方法。

在总线的两头的两个接头，线都要接在进去的那个孔里，不能是出的那个孔，然后这两个两头的接头，要把它们的开关置为ON状态，这时候就只有进去的那个接线是通的，而出去的那个接线是断的。

其余中间的接头，都置为OFF，它们的进出两个接线都是通的（记忆方法：ON表示接入终端电阻，所以两端的接头拨至ON；OFF表示断开终端电阻，所以中间的接头要拨至OFF）。

2、电缆的测量
接好了线以后呢，还要用万用表量一量，看这个线是不是通的。

假如你这根线上只有一个接头，你量它的收发两个针上面的电阻值，如果是220欧姆，那么就是对的，假如你这根线已经做好了，连了一串的接口，你就要从一端开始逐个检查了。

第一个单独接线的接口，是ON状态，然后你把邻近的第一个接口的开关也置为ON，那么这个接口以后的部分就断了。

现在测最边上，就是单线接的那个接口，之后的测量也一直都是测这个接口，测它的收发两个针，和刚才一样，假如电阻是110欧姆（被并联了），那么这段线路就是通的，然后把中间刚才那个改动为ON的接口改回到OFF，然后是下一个接口改为ON…….就这么测下去，如果哪个的电阻不是110欧姆了，就是那一段的线路出问题了。

4、常见故障
（1）终端DP头接线错误，或终端电阻设置错误
（2）DP头接线不牢，最好接完线用上面的方法测试一遍。

（3）硬件配置和从站号设置问题。

触摸屏接口MPI,DP和PLC通信该怎样设置
- plc
西门子plcS7-300分别和西门子Flexibel触摸屏通信的时候,假如我选择触摸屏的MIP口,硬件上和软件上要怎样设置.选择触摸屏的DP 口,硬件上和软件上又要怎样设置呢?答：西门子的触摸屏的MPI和DP接口是同一个(IF1B)。

硬件连接：MPI电缆或ProfibusDP电缆（两端使用RS485连接器）连接S7-300的MPI或DP口和触摸屏的MPI/DP口(IF1B)，自己做电缆的话，3-3，8-8直连。

软件设置：1.MPI。

在WinCCflexible中的“通讯”--“连接”，选择S7-300/400作为驱动，通讯协议选择MPI，通讯速率为187.5K，PLC 站2，机架号0，扩展槽2；这里的地址和速率要和S7-300硬件组态的MPI端口的地址和速率全都。

2.DP。

在WinCCflexible中的“通讯”--“连接”，选择S7-300/400作为驱动，通讯协议选择DP，通讯速率为1.5M，PLC站2，机架号0，扩展槽2；这里的地址和速率要和S7-300硬件组态的DP端口的地址和速率全都。

1。

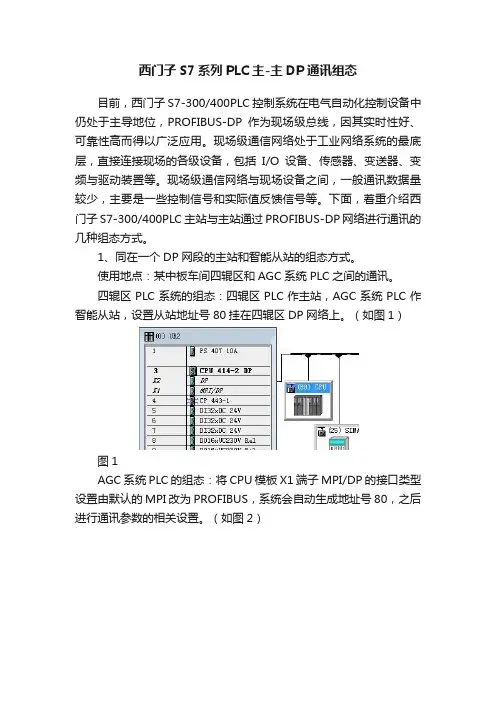

西门子S7系列PLC主-主DP通讯组态目前，西门子S7-300/400PLC控制系统在电气自动化控制设备中仍处于主导地位，PROFIBUS-DP作为现场级总线，因其实时性好、可靠性高而得以广泛应用。

现场级通信网络处于工业网络系统的最底层，直接连接现场的各级设备，包括I/O设备、传感器、变送器、变频与驱动装置等。

现场级通信网络与现场设备之间，一般通讯数据量较少，主要是一些控制信号和实际值反馈信号等。

下面，着重介绍西门子S7-300/400PLC主站与主站通过PROFIBUS-DP网络进行通讯的几种组态方式。

1、同在一个DP网段的主站和智能从站的组态方式。

使用地点：某中板车间四辊区和AGC系统PLC之间的通讯。

四辊区PLC系统的组态：四辊区PLC作主站，AGC系统PLC作智能从站，设置从站地址号80挂在四辊区DP网络上。

（如图1）图1AGC系统PLC的组态：将CPU模板X1端子MPI/DP的接口类型设置由默认的MPI改为PROFIBUS，系统会自动生成地址号80，之后进行通讯参数的相关设置。

（如图2）图2使用HW Config组态时，选择MS模式，即主站-从站组态，设置输入输出区地址，然后完成长度、单位、一致性等设置。

进行程序编写时要注意组态时设置的本地和伙伴地址，如果地址错误或长度超出范围会造成通讯失败。

进行组态前应预先确定由哪个PLC作为智能从站，因为部分型号的CPU模块不支持作智能从站，设备选型时应特别注意。

2、两个PLC主站通过DP/DP Coupler进行通讯。

使用地点：某高线车间轧线PLC和精轧机控制柜PLC之间的通讯。

轧线PLC的组态：轧线PLC的CPU模板X1端子已经由默认的MPI设置为PROFIBUS，连接的网络连接器插入DP/DP Coupler的X1, 相应DP/DP Coupler DP1的拨码开关设置地址号为23。

（如图3）图3精轧机PLC的组态：精轧机PLC连接的网络连接器插入DP/DP Coupler的X2，相应DP/DP Coupler DP2的拨码开关设置地址号为12。

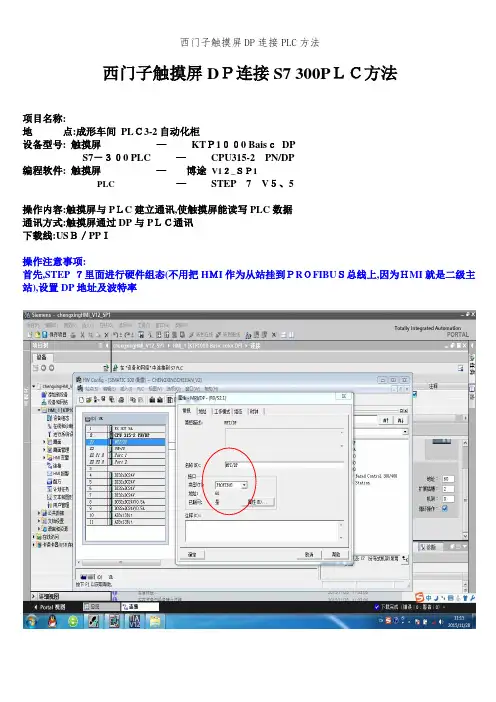

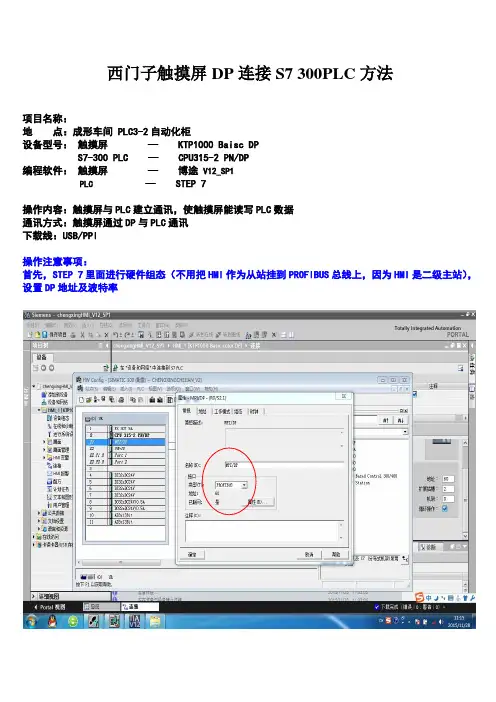

西门子触摸屏DP连接S7 300PLC方法
项目名称：
地点：成形车间 PLC3-2自动化柜
设备型号：触摸屏— KTP1000 Baisc DP
S7-300 PLC — CPU315-2 PN/DP
编程软件：触摸屏—博途V12_SP1
PLC — STEP 7
操作内容：触摸屏与PLC建立通讯，使触摸屏能读写PLC数据
通讯方式：触摸屏通过DP与PLC通讯
下载线：USB/PPI
操作注意事项：
首先，STEP 7里面进行硬件组态（不用把HMI作为从站挂到PROFIBUS总线上，因为HMI是二级主站），设置DP地址及波特率
然后，在触摸屏编程软件里面设置连接参数（注意，连接参数需与STEP 7里面的保持一致）
最后，将触摸屏程序用下载线传送至触摸屏
显示传送成功后表示程序以经成功下载至触摸屏 点击进入
设置完后点传送。

西门子触摸屏DＰ连接S7 300PＬＣ方法
项目名称:
地点:成形车间PLＣ3-2自动化柜
设备型号: 触摸屏—KTＰ1００0 BaisｃDP
S7－３０0 PLC—CPU315-2PN/DP
编程软件: 触摸屏—博途V1２_ＳＰ1
PLC —STEP7V５、5
操作内容:触摸屏与PＬC建立通讯,使触摸屏能读写PLC数据
通讯方式:触摸屏通过DP与PＬＣ通讯
下载线:USＢ／PPＩ
操作注意事项:
首先,STEP ７里面进行硬件组态(不用把HＭI作为从站挂到ＰRＯFIBUＳ总线上,因为ＨMI就是二级主站),设置DP地址及波特率
然后,在触摸屏编程软件里面设置连接参数(注意,连接参数需与STＥP 7里面的保持一致)
最后,将触摸屏程序用下载线传送至触摸屏
显示传送成功后表示程序以经成功下载至触摸屏
点击进入
设置完后点传送。

将PLC接入SmartPro的DP通讯方式说明1. 基本原则将一种PLC接入SmartPro系统，能够采用的通讯方式一般有两种：普通串口和DP。

在此，我们只讲述DP方式。

PLC的一般硬件配置应该包括：机架，底板，电源，CPU，输入/输出模件。

CPU又可大体分为两种：自身支持DP通讯协议的，和不支持DP通讯协议的。

对于自身不支持DP协议的CPU，如果想要通过DP方式接入SmartPro系统，则必须再额外配置支持DP协议的通讯接口卡。

PLC必须设置成为DP从站的工作方式，才能接入SmartPro系统。

如果PLC只能以DP主站的方式工作，则不能接入SmartPro系统。

所谓通讯，必定是在两个节点之间进行数据传输。

所以通讯是涉及双方的问题，非我一方力量所能左右，PLC组态方的配合是至关重要的!要实现PLC与SmartPro系统的通讯，需完成以下几个步骤：首先，要做的就是要在PLC内部指定通讯区。

因为必须通过通讯区，才能在PLC与DCS之间交换数据。

这一步需要由PLC组态方用PLC的组态软件完成，然后下装给PLC。

但困难所在就是：许多PLC组态人员没有这个概念。

因为他们以前没有做过PLC与其他系统的DP方式通讯，应用情况一般都只是PLC之间的通讯。

所以一定要与PLC组态人员讲明这其中的原因。

这一步是后续工作的基础，如果这一步不能完成，后续工作无法进行。

其次，PLC内部通讯区的指定需要双方共同协商。

因为由于DP协议的规定，通讯区的大小不能随意指定，只能在几种预定值中选择一种或几种的组合。

然后，在SmartPro中，根据双方约定的通讯区的数据，在硬件组态中添加该种型号的PLC。

为其添加物理点和算法组态，然后给控制器下装。

最后，双方联调。

请大家务必按照上述步骤进行，详细过程可参见后面的例子。

１．１　容量限制　目前DP主卡支持的最大输入、输出缓冲区总容量均为3584字节（包括DP模件占用、CAN通讯占用）因此对模块配置多的工程，应检查总的输入IB、输出缓冲区QB的大小。

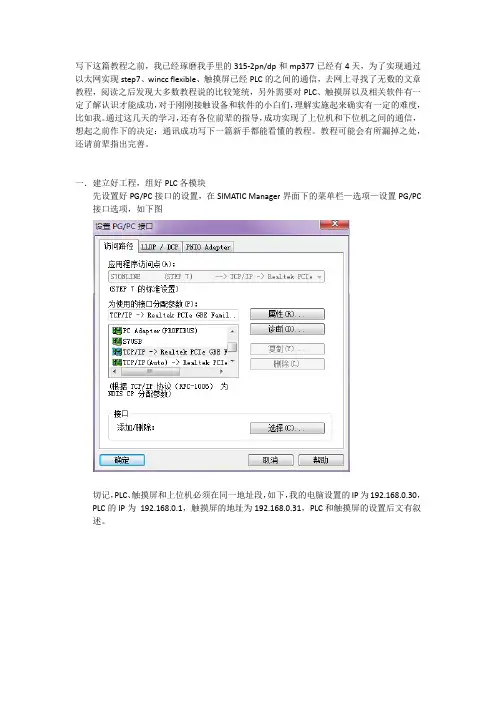

写下这篇教程之前，我已经琢磨我手里的315-2pn/dp和mp377已经有4天，为了实现通过以太网实现step7、wincc flexible、触摸屏已经PLC的之间的通信，去网上寻找了无数的文章教程，阅读之后发现大多数教程说的比较笼统，另外需要对PLC、触摸屏以及相关软件有一定了解认识才能成功，对于刚刚接触设备和软件的小白们，理解实施起来确实有一定的难度，比如我。

通过这几天的学习，还有各位前辈的指导，成功实现了上位机和下位机之间的通信，想起之前作下的决定：通讯成功写下一篇新手都能看懂的教程。

教程可能会有所漏掉之处，还请前辈指出完善。

一．建立好工程，组好PLC各模块先设置好PG/PC接口的设置，在SIMATIC Manager界面下的菜单栏—选项—设置PG/PC 接口选项，如下图切记，PLC、触摸屏和上位机必须在同一地址段，如下，我的电脑设置的IP为192.168.0.30，PLC的IP为192.168.0.1，触摸屏的地址为192.168.0.31，PLC和触摸屏的设置后文有叙述。

建立好工程，进入硬件组态二．在所选PLC的PN-IO双击弹出的界面添加以太网，在属性选项里选择新建一子网，并设置好IP，例如192.168.0.1，选择不使用路由器，如下图三．插入SIMATIC HMI-Station站点，在SIMATIC Manager界面下的菜单栏—插入—站点—SIMATIC HMI-Station选项，选择你的触摸屏的型号，即可添加。

如下图选择触摸屏型号，如下图四．把PLC和触摸屏添加以太网上，并设置好触摸屏的IP，需要和触摸屏实物的IP一致，如192.168.0.31。

如下图双击连接进入组态界面，双击HMI站点的HMI IE选项，即下图箭头所指处，并设置好IP五．下载PLC和触摸屏的组态到PLC，如果不能下载出现上图的情况，那就把相应模块重新命名，一般不用重命名都能解决。

六．下载PLC各模块组态七．、给PLC编写一个小程序，并下载到PLC中八．在Wincc Flexible中遍一个简单的动画，并连接好PLC的变量首先定义wincc flexible与PLC站点的连接，如下图建立动画所需的变量，连接PLC的点编好画面，定义动画九．设置好传输设置，项目—传送—传输，填写触摸屏的IP地址，设置好应用，并传送下载项目到触摸屏中，如下填写好后可以在项目—传送—选项下查看能否与触摸屏通信，点击设备状态即可，如果通信在下图的红色框里出现左边可用的选项下的程序，即表示通信成功，否则会提示出现错误注：测试设备状态时需要触摸屏处在连接状态，如下图十．一般做完上述步骤即可通信成功，如果遇到问题可以通过邮箱chooen@发信给我，一定会尽快回复。

本指南将引导您使用西门子5711DP MPI转USB，远程访问Array
PLC；
英文官网：
中文官网：
中文版本：171011
操作步骤：
1.将300PLC与DP的串口连接，将DP的USB口与SiteManager远
程网关的USB口连接，给设备上电
2.设置SiteManager远程网关连接到GateManager服务器
3.添加设备信息
起一个设备名称>>>选择西门子>>>USB Adapter>>>在Device &Prarameters 下框添加信息 |in
4.回到LinkManager客户端账户界面，点击SiteManager远程网关
名称前面的“+”号，将看到添加的设备
5.鼠标单击设备名称,创建远程的链路
6.鼠标单击设备名称的瞬间，电脑将会安装USB的驱动，到设备
管理器界面查看USB驱动是否已安装，
注意：远程连接USB设备，远程访问时一定要安装好USB的驱动（就像本地连接USB装驱动一样），否则不能远程的访问USB设备
7.打开Step7编程软件，新建一个项目
8.设置PG/PC接口
9.选择CP5711驱动
10.点击PLC>>>将站点上传到PG
11.点击显示
12.选择MPI，点击确定
13.将上传PLC的程序
14.上传完成
15.点击在线监控
16.在线状态。

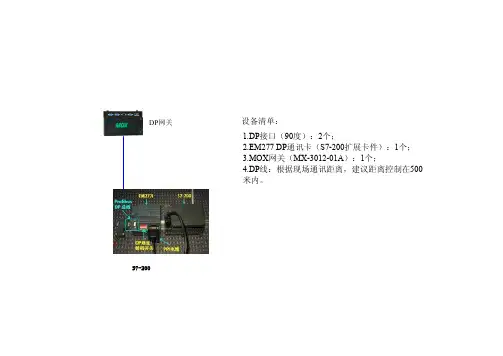

西门子200PLC之间的PPI通讯1、所需硬件及网路配置S7-200CPU两台装有编程软件(STEP7 V4.0)的电脑一台编程电缆一条PPI通讯电缆（紫色+DP头）一条2、PPI通讯电缆接法1、profibus总线是紫色的屏蔽双绞线，两芯线分别是红色和绿色，和总线连接器连接的时候要按颜色来接线，一般A1、A2为绿色，B1、B2为红色。

2、profibus总线上的设备都是一进一出串联起来的，所以终端的两个设备都是接总线连接器的进线端（A1和B1），中间的设备都是进线接A1、B1，出线接A2、B2.3、终端电阻拨码的位置是两端的设备（就是只有进线的设备）打到“ON”的位置，中间的设备打到“OFF”的位置，原因如下，每个总线连接器上都有一个200欧姆的终端电阻，只有两端的设备才需要连接终端电阻，目的是总线上的阻抗匹配，减少信号衰减，当终端电阻在ON的位置时，A1、B1和终端电阻联通，和A2、B2断开，当终端电阻在OFF的位置时，A1、B1和终端电阻断开，和A2、B2联通。

4、接线完毕之后，你最好拿万用表来检查一下接线，A1、B1和总线连接器前面的管脚3和8是联通，所以你需要把两端插头的管脚3之间和管脚8之间量一下是否连通，然后3和8之间的电阻是否在110欧姆左右（因为连端都连接终端电阻，相当于两个220欧姆的电阻并联）。

3、控制要求2台PLC通过PORT0（通讯口）口实现互相PPI通讯，功能为A机I0.0控制B机Q0.4，I0.1控制Q0.5。

B机I0.0控制A机Q0.0，I0.1控制Q0.1。

如图4、设置过程1、STEP7 V4.0新建工程（此处为主站）2、使用编程电缆为A，B PLC地址编号，波特率进行设置，现在为主站（A机）的地址设置为1，波特率使用9.600,从站（B机）地址为2.波特率9.600（主从的波特率要一致，而且设置越高越好）。

打开编程软件，单机软件左边系统块（如1图-3处），分别设置端口0 1处的地址，设置完成后点击确认保存，如下图3、点击图1中的1图------2处，出现下图在上图中需要配置几项网络读写操作，本例程为2个PLC并根据项目要求（I/O口分配），只需要2项即可即主写从，从写主。

300 PLC之间的Profibus-DP通讯应用实例（图文版）1.首先，在STEP 7中新建一个Project，分别插入2个S7-300站。

这里我们插入的一个CPU315-2DP，作为主站；一个CUP317-2作为从站，并且使用317-2的第一个端口MPI/DP端口配置成DP口来实现和315-2DP的通讯。

然后分别对每个站进行硬件组态：首先对从站CPU317-2进行组态：将317的第一个端口MPI/DP端口组态为PROFIBUS类型，并且创建一个不同于CPU自带DP口的PROFIBUS网络，设定地址。

在操作模式页面中，将其设置为DP SLAVE模式，并且选择“Test,commissioning,routing”，是将此端口设置为可以通过PG/PC在这个端口上对CPU进行监控，以便于我们在通讯链路上进行程序监控。

下面的地址用默认值即可。

然后选择Configuration页面，创建数据交换映射区。

这里我们创建了2个映射区，图中的红色框选区域在创建时是灰色的，包括上面的图中的Partner部分创建时也是空的，在主站组态完毕并编译后，才会出现图中所示的状态。

由于我们这里只是演示程序，所以创建的交换区域较小。

组态从站之后，再组态主站。

插入CPU时，不需要创建新的PROFIBUS网络，选择从站建立的第二条（也就是准备用来进行通讯的MPI/DP端口创建的那条）PROFIBUS网络即可。

组态好其它硬件，确认CPU的DP口处于主站模式，从窗口右侧的硬件列表中的已组态的站点中选择CPU 31X，拖放到主站的PROFIBUS总线上，这时会弹出链接窗口，选择以组态的从站，点击Connect按钮，然后进入Configuration页面，可以看到前面在从站中设定的映射区域，逐条进行编辑（Edit…），确认主从站之间的对应关系。

主站的输入对应从站的输出，主站的输出对应从站的输入。

至此，硬件的组态完成，将各个站的组态信息下载到各自的CPU中。

目前国内流行用昆仑通泰或者威纶通触摸屏做项目，一方面价格便宜，另一方面编程简单。

但西门子屏也经常会被用到，所以不得不学。

简单写一下会用博图建立西门子触摸屏和S7300PLC的通讯。

西门子触摸屏和PLC通讯大概分为以下四步：本教程以S7300PLC为例做一说明。

第一步：组态PLC，设置通讯地址，建立通讯变量。

第二步：组态触摸屏，建立与PLC的通讯。

第三步：绑定变量，组态画面。

第四步：模拟运行，工程下载。

以下做一详细介绍。

1. 组态PLC，设置通讯地址，建立通讯变量1) 打开博图软件，创建新项目，并命名为KTP900_S7-300。

完成后点击项目视图。

2) 西门子PLC硬件组态：插入CPU:CPU315-2PN/DP3) 打开PLC设备与网络视图，点击315CUP的网口1，为CPU设置IP地址。

4) 创建变量表，并在变量表里面创建要通讯的变量。

5) 点击PLC项目，编译并下载PLC项目(可以先仿真)，如图配置号PG/PC接口，搜索到建立好的设备，并下载。

2. 组态触摸屏并建立通讯1) 双击添加新设备，插入KTP9002) 点击确定按钮后，出现HIM组态向导，在PLC连接选项卡下，点击‘浏览’，选择刚才插入的PLC，并选择以太网接口，点击完成后进入触摸屏编程页面。

3) 查看连接信息3. 绑定变量，组态画面双击根画面，用拖拽的方式在画面中添加变量。

打开PLC中的变量列表，拖拽‘溢流阀压力设定’变量至画面区。

在属性界面可以编辑本变量控件。

4. 模拟运行，工程下载。

1) 选中HIM项目，编译并下载，点击仿真按钮。

如图所示，溢流阀设定控件中变为0.0，说明下载成功。

下载不成功会显示#。

2) 打开一个监控变量表，把PLC至于在线状态，改变溢流阀压力设定值为30.0，在仿真页面看此控件值也变为30.03) 同样的在仿真界面改变控件值为15.0 ，在监控表里面检查其值的变化。
