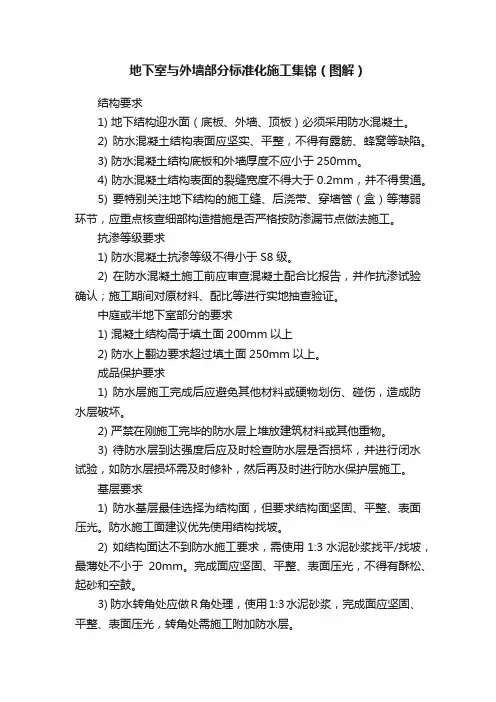

地下室与外墙部分标准化施工集锦（图解）结构要求1) 地下结构迎水面（底板、外墙、顶板）必须采用防水混凝土。
2) 防水混凝土结构表面应坚实、平整，不得有露筋、蜂窝等缺陷。
3) 防水混凝土结构底板和外墙厚度不应小于250mm。
4) 防水混凝土结构表面的裂缝宽度不得大于0.2mm，并不得贯通。
5) 要特别关注地下结构的施工缝、后浇带、穿墙管（盒）等薄弱环节，应重点核查细部构造措施是否严格按防渗漏节点做法施工。
抗渗等级要求1) 防水混凝土抗渗等级不得小于S8级。
2) 在防水混凝土施工前应审查混凝土配合比报告，并作抗渗试验确认；施工期间对原材料、配比等进行实地抽查验证。
中庭或半地下室部分的要求1) 混凝土结构高于填土面200mm以上2) 防水上翻边要求超过填土面250mm以上。
成品保护要求1) 防水层施工完成后应避免其他材料或硬物划伤、碰伤，造成防水层破坏。
2) 严禁在刚施工完毕的防水层上堆放建筑材料或其他重物。
3) 待防水层到达强度后应及时检查防水层是否损坏，并进行闭水试验，如防水层损坏需及时修补，然后再及时进行防水保护层施工。
基层要求1) 防水基层最佳选择为结构面，但要求结构面坚固、平整、表面压光。
防水施工面建议优先使用结构找坡。
2) 如结构面达不到防水施工要求，需使用1:3水泥砂浆找平/找坡，最薄处不小于20mm。
完成面应坚固、平整、表面压光，不得有酥松、起砂和空鼓。
3) 防水转角处应做R角处理，使用1:3水泥砂浆，完成面应坚固、平整、表面压光，转角处需施工附加防水层。
★地下工程细部★穿墙管工艺流程1.穿墙套管安装2.混凝土浇筑3.防水加强层４.防水层５.密封处理６.防水保护层控制要点；基层要求1.在迎水面一侧，沿穿墙管周边施工防水加强层，材料同防水层。
防水加强层沿穿墙管及外墙周边宽带均为250mm.参考图示桩头工艺流程1.桩头清理2.水泥基渗透结晶3.防水加强层４.防水层５.防水保护层控制要点；基层要求1.桩头必须清理干净，剔凿至混凝土密实处。
地下室防水节点做法第一节结构自防水一般规定第一条防水混凝土应采用硅酸盐水泥或普通硅酸盐水泥，防水混凝土掺入粉煤灰的级别不得低于二级。
第二条预拌防水混凝土入泵坍落度控制在120mm～160mm，并做好现场实测。
底板防水混凝土施工前要做好降排水工作，不得在有积水的环境中浇注混凝土。
第三条地下室穿外墙群管部位应现场用竹胶合板模板套孔封堵，不得采用钢丝网封堵。
第四条外墙和底板防水混凝土应分层浇注，分层厚度不大于 500mm，每层应振捣密实。
如坍落度损失不能满足施工要求时，严禁直接加水后使用。
第五条防水混凝土应按后浇带分块连续浇注，尽量少留施工缝。
第六条模板拆除后防水施工前及时割除一次性止水螺杆，并用防水砂浆将螺杆端头封闭。
第二节地下室其它防水一般规定第七条若地下室采用除结构自防水之外的其它防水做法，防水应包裹整个地下室；除渗透结晶防水做法之外，其它防水基层阴阳角应抹成50mm的圆弧角。
第八条不管采用何种防水材料，防水基层无杂质、打磨修补平整，施工面过于光滑的应打磨成粗糙面。
第九条涂料防水前后两遍应相互垂直涂刷，涂膜厚度必须达到设计要求或规范规定。
第三节地下室防水细部做法（适用卷材防水）第十条后浇带防水细部做法1.底板、外墙、地下室顶板后浇带部位必须做防水附加层，防水附加层宽度需在两侧各伸出后浇带 250mm 以上。
2.结构底板、外墙、地下室顶板后浇带结构施工时必须居中预埋钢板止水带，同时封堵严密，固定牢固，振捣密实。
3.后浇带浇筑必须满足设计的要求时间；收缩型后浇带一般在两侧混凝土龄期达到图纸规定时间后施工，沉降型后浇带必须待高层部位主体结构施工结束、沉降基本完成后浇筑。
4.后浇带应采用补偿收缩混凝土浇筑，其抗渗和抗压等级按设计要求，且不应低于两侧混凝土。
5.后浇带混凝土应一次浇筑，不得留设施工缝；混凝土浇筑后应及时养护，养护时间不少于 28 天。
6.节点图（止水钢板详结构图）底板后浇带节点图第十一条施工缝防水细部做法1.地下室底板上返导墙的施工缝必须居中预埋钢板止水带，其它水平施工缝埋设钢板止水带或膨胀止水条；止水钢板接长时两块钢板搭接处必须满焊，同时钢板 U 型口朝向迎水面一侧；止水条应居中、连续，不得间断。
地下室外墙楼层外施工缝的构造方法—4.9米标高处为地下二层楼层与墙体交接部位，此处楼板面、底均会产生水平施工缝，为了保证外墙墙体防水的效果和施工操作要求，特制定水平施工缝的施工方法。
1．施工缝留置位置：具体位置设置在楼板下。
2．施工缝留置的构造做法：浇灌外墙墙体混凝土时在楼板底下和楼
墙体浇灌混凝土完成后，施工外防水层时，在凹槽处增贴一层三元乙丙防水卷材作为外防水卷材的附加层，外贴防水卷材层。
图2 上述构造作法妥否请予以确认。
核二院核电科技楼项目部
2002年6月28日。
地下室外墙混凝土施工缝的处理
为确保地下室混凝土的整体性和连续性，地下室混凝土施工时,在做好外墙防水混凝土止水带的同时，还应注意地下室外墙水平施工缝的处理，本工程主要采用以下措施：
2.1、施工缝留设位置
每层外墙水平施工健均留设在底板及楼板面上200-30Omm处。
2.2、接缝形式
采用“凸”字缝加钢板止水带的方式，在墙体水平施工缝中间埋设厚的钢板止水带，钢板搭接处用电弧焊双面焊接，钢板搭3πmι,宽45Omn
l
接长度不小于30mm,焊缝处敲掉焊渣后满涂硅胶做防
水处理。
2.3、施工缝的处理
外墙施工缝新旧混凝土接槎处，继续浇灌混凝土前，将施工缝表面凿毛，清除施工缝处的浮浆和杂物，使之露出石子，用水冲洗干净后，保持湿润，铺一层20—25mm厚的与墙体混凝土配合比相同的水泥砂浆或高砂率混凝土，然后才能浇灌外墙混凝土。

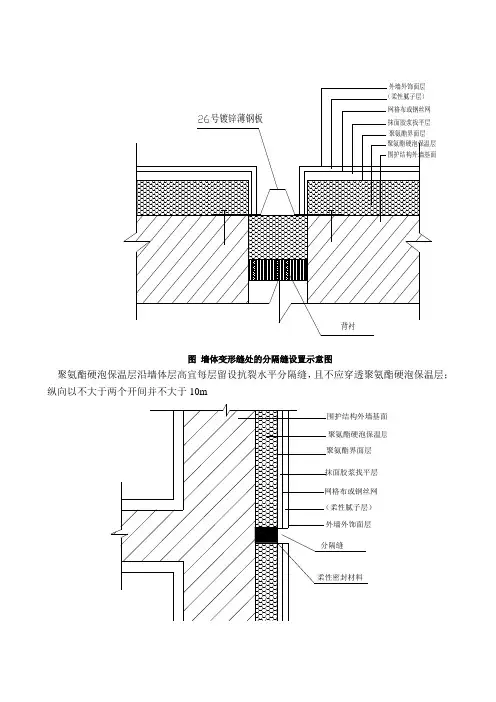

图墙体变形缝处的分隔缝设置示意图
聚氨酯硬泡保温层沿墙体层高宜每层留设抗裂水平分隔缝，且不应穿透聚氨酯硬泡保温层；纵向以不大于两个开间并不大于10m
图聚氨酯硬泡保温层水平分隔缝设置示意图
喷涂法施工时，应保证窗口部位聚氨酯硬泡
图窗口部位聚氨酯硬泡喷涂构造示意图
喷涂法施工，如果饰面层为涂料，则涂刷涂料的抹面胶浆层应以耐碱玻纤网布加强，且室外自然地面＋2.0m范围以内的墙面，应铺贴双层网布，两层网布之间抹面胶浆必须饱满，门窗洞口等阳角处应做护角加强。
6.2.8饰面层为面砖的聚氨酯硬泡置于抹面胶浆中间层部位。
热镀锌四角焊接钢丝网丝径一般为0.8~1.2 mm，网孔边长一般为20mm×20 mm左右，实际采用的丝径和网孔边长可根据工程具体要求进行调整。
如果为轻质混凝土砌块墙体，则应在墙中预埋扁钢固定件来替代膨胀螺栓，以增加系统的安全性（参见图-2）。
饰面层为面砖时，室外自然地面＋2.0m范围以内的墙面阳角钢丝网应双向绕角互相搭接，搭接宽度不得小于200mm。
地下室施工缝图在建筑工程中，地下室的施工是一个复杂且关键的环节，而施工缝的处理更是其中的重要组成部分。
地下室施工缝图作为指导施工的重要文件，对于保证地下室的结构稳定性、防水性能以及整体质量都起着至关重要的作用。
施工缝是指在混凝土浇筑过程中，由于设计要求或施工需要而分段浇筑所形成的接缝。
地下室施工缝的设置位置和处理方式需要根据具体的工程情况进行精心设计和施工。

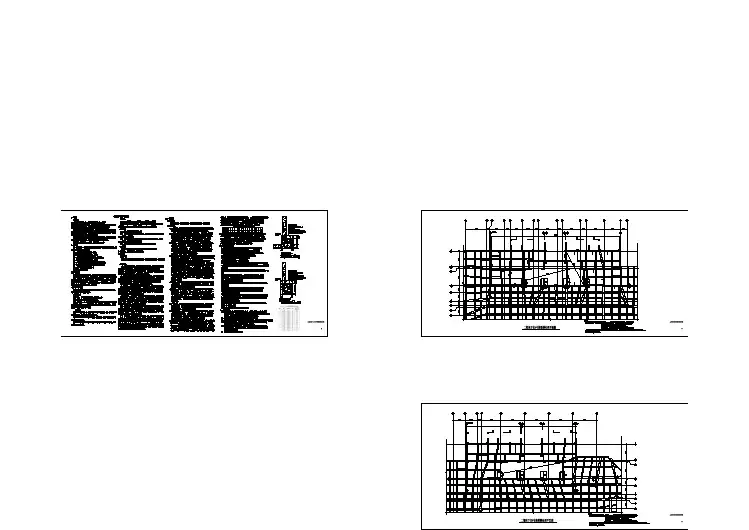

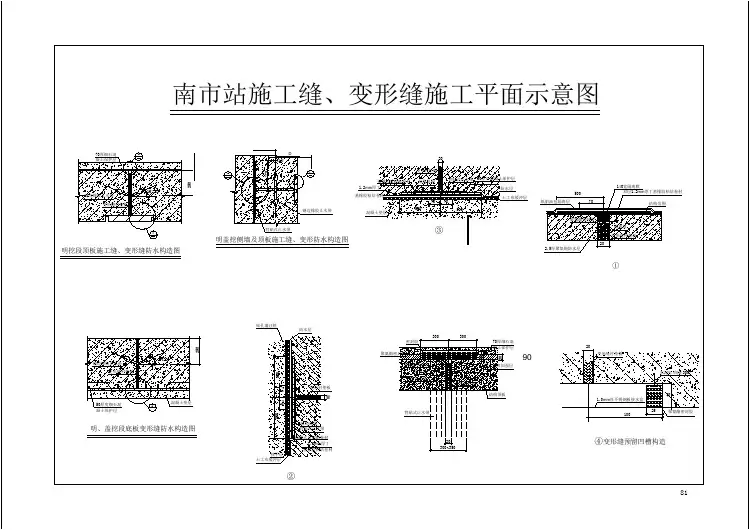

地下室施工缝图通常包括平面布置图、剖面图、节点详图等，这些图纸详细地展示了施工缝的位置、形状、尺寸以及相关的构造措施。
首先，在平面布置图中，会清晰地标明施工缝在地下室各个区域的分布情况。
这需要综合考虑地下室的结构形式、使用功能、施工工艺等因素。
比如，对于大面积的地下室底板，可能会根据混凝土的浇筑能力和收缩特性设置横向或纵向的施工缝；而对于地下室的墙体，施工缝则可能设置在水平方向的某个位置，以避免对结构受力产生不利影响。
剖面图则进一步展示了施工缝在垂直方向上的构造。
它会显示施工缝处混凝土的分层情况、钢筋的布置以及止水带等防水措施的安装位置。
止水带是地下室施工缝防水的关键部件，常见的有橡胶止水带、钢板止水带等。
剖面图中会明确止水带的类型、规格和安装方法，以确保施工缝处的防水效果。
节点详图则是对施工缝处一些特殊部位的详细展示，比如阴阳角、后浇带与施工缝的交接处等。
这些部位的处理往往较为复杂，需要特别的构造措施来保证结构的整体性和防水性能。
节点详图会给出具体的钢筋锚固长度、混凝土的浇筑要求以及防水处理的细节。
在绘制地下室施工缝图时，需要遵循相关的规范和标准。
例如，《混凝土结构设计规范》《地下工程防水技术规范》等都对施工缝的设置和处理有明确的规定。
同时，还需要结合工程的实际情况，充分考虑地质条件、地下水位、周边环境等因素的影响。
施工过程中，严格按照地下室施工缝图进行施工是保证工程质量的关键。
在施工缝的处理上，首先要对混凝土表面进行凿毛处理，清除表面的浮浆和松动的石子，以保证新老混凝土能够良好结合。
